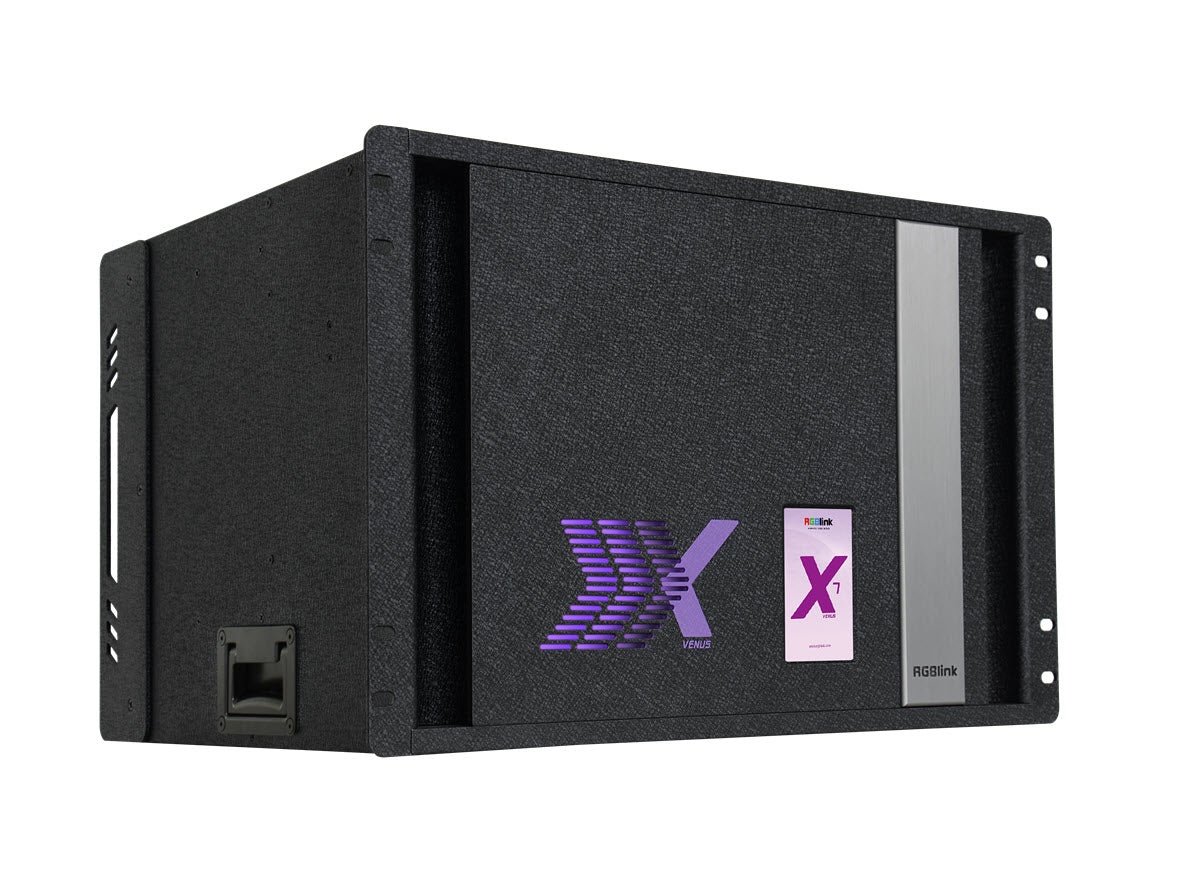

X-Series - X7 for mega scalevideo walls

Brand: RGBlink

SKU: 310-0007-00-0

Unterstützung für HDR
12-Bit-Verarbeitung
Modulares Design für Ein- und Ausgänge
Hot-Swap-fähige Ein- und Ausgangsmodule
Bis zu 64 Megapixel-Splitting-Ausgabe
Anzeige von bis zu 64 Ebenen
Kompatibel mit allen Anzeigesystemen
Standardmäßige Unterstützung für 4K-Eingänge
EDID-Verwaltung
Vorschau von Quellen über optionale IP-Module
Genlock Digital-Referenzeingänge als Standard
Steuerung über XPOSE und T-Serie-Konsolen
Optionale redundante Stromversorgung

€0,00

Beschreibung
Technische Tabelle
Download Links
Zubehör

Der X7 ist ein universeller 32x32 Video-Prozessor, ideal für großformatige Video-Wall- und Präsentationsanwendungen.
Dank seiner Multi-Mode-Funktionalität kann der X7 nicht nur für durchgehende Video-Wall-Displays und klassische Präsentationsanwendungen konfiguriert werden, sondern auch für Multi-View-Kontrollräume, 3D-Anwendungen und Matrix-Routing mit vollständiger Signal- und Auflösungsunabhängigkeit.

Wie alle universellen Prozessoren von RGBlink ist auch der X7 vollständig modular aufgebaut. Die patentierte SmartSlot-Technologie von RGBlink ermöglicht sowohl maßgeschneiderte Konfigurationen für Installationen als auch dynamische Anpassungen für Event-Anwendungen. Dabei steht eine breite Palette an Signaloptionen für Ein- und Ausgänge zur Verfügung.

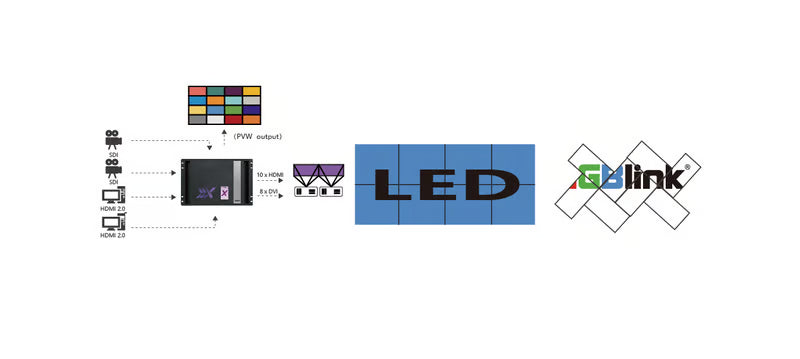

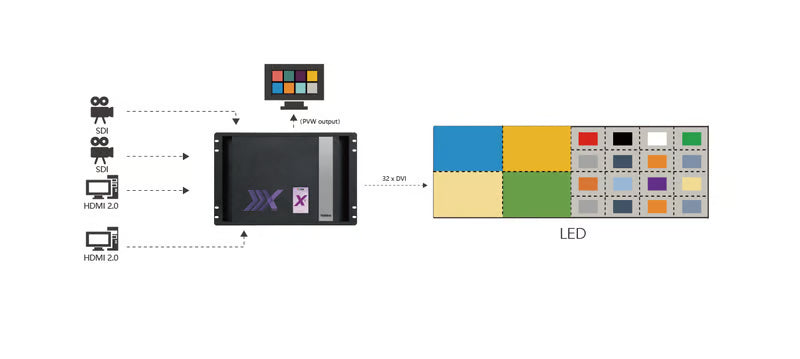

Die Ausgabedisplays/-monitore werden auf einer virtuellen Leinwand bzw. einem Pixelraum konfiguriert, und mehrere Videoquellen können flexibel über diesen Pixelraum verteilt und als Layer angeordnet werden – dies bietet ein außergewöhnliches Maß an Flexibilität. Mit einer Ausgabekapazität von 128 Megapixeln vereint der X7 Multi-Signal- und Multi-Display-Anwendungen zu einem einheitlichen, dynamischen System.

Der X7 verfügt über Genlock Y In-Unterstützung sowie über Funktionen für Hochverfügbarkeits- und redundante Stromversorgung. Die einzigartige Codierungstechnologie zwischen 2SI und SQD ist über das RGBlink 12G-SDI-Eingangsmodul umschaltbar, um eine hochwertige 4K-Signalverarbeitung und -übertragung sicherzustellen.

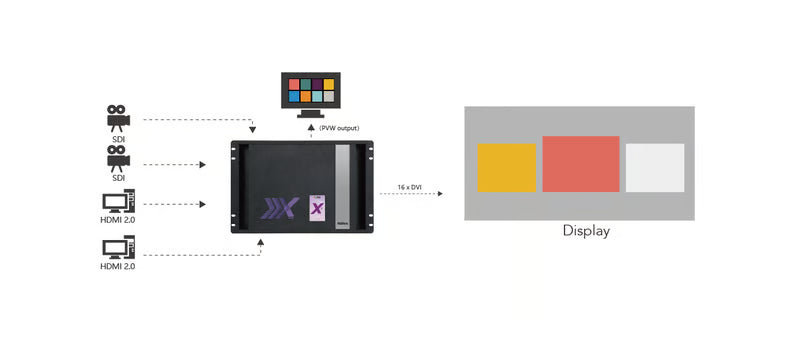

Die integrierte Verwaltung von Multi-Display-Systemen ermöglicht gezieltes Bank-Switching zwischen verschiedenen Display-Systemen (LCDs, Projektoren, LEDs usw.). Dabei können Ausgänge in Gruppen definiert und unterschiedlichen Anzeigemedien zugewiesen werden. Diese simultanen und vielseitigen Betriebsmodi machen den X7 zu einem äußerst effizienten Videoverarbeitungssystem.

Die Steuerung des X7 erfolgt über RGBlink XPOSE, wahlweise auf einer beliebigen Computerplattform, über eine RGBlink T Series-Steuerkonsole oder über die RGBlink OpenAPI.

Spezifikationen

Technische Spezifikationen – Version 3

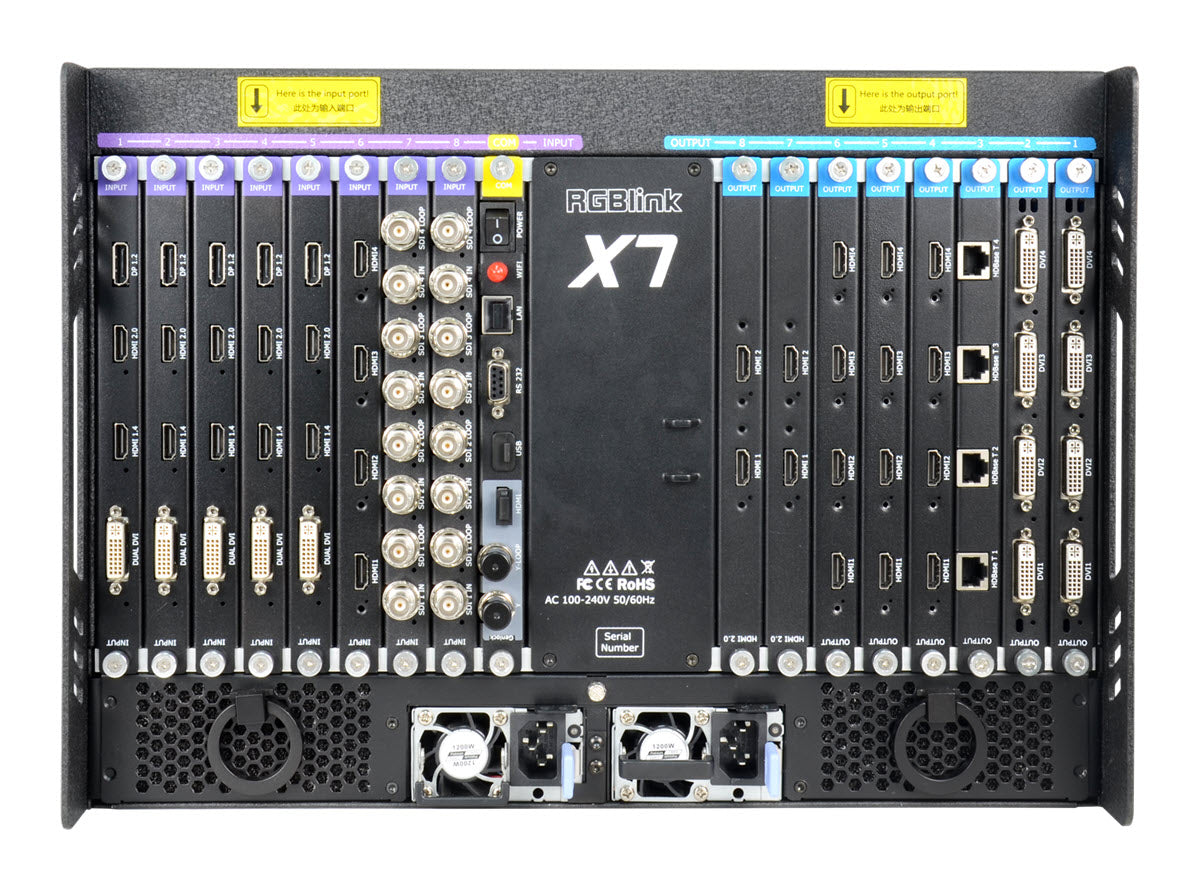

Connectors

Input	8 slots, up to 32 inputs
4K@60 Module	1 × DVI-I \| 2 × HDMI-A \| 1 × DisplayPort
12G SDI Module	4 × BNC
3G SDI Module	8 × BNC (4 In \| 4 Loop)
2K HDMI Module (De-interlace)	4 × HDMI-A
DVI Module	4 × DVI-I
HDBaseT Module	4 × RJ45
CVBS Module	8 × BNC (4 In \| 4 Backup)
4K@30 Module	1 × DVI-DL (1 × DVI LOOP) / 1 × HDMI 1.4 (1 × LOOP) / 1 × DisplayPort
2K HDMI Module	4 × HDMI-A
4K HDR Module	4 × HDMI-A

Output	8 slots, up to 32 outputs
3G SDI Module	4 × BNC
2K HDMI Module	4 × HDMI-A
DVI Module	4 × DVI-I
4K HDMI Module (without layer)	2 × HDMI-A
4K HDMI Module (with layers)	2 × HDMI-A
Rotation Module	4 × DVI-I
PVW	Inserted to output slots
Optional PVW Module	2 × DVI-I \| 1 × RJ45 (Each Module)
H.264 Streaming Module	4 × RJ45

Communication

LAN	1 × RJ45
RS 232	1 × DB9
USB	1 × USB-A
WIFI	1 × I-PEX Connector
Genlock/Sync	2 × BNC (1 In / 1 Loop) \| 1 × HDMI-A

Power

Slots	2 slots, up to 2 power inputs
Configuration	1 × IEC (Each Power)

Performance

Input Resolutions

3G SDI: SMPTE 480i, 576i, 720p@23.98–60, 1080i@59.94/60, 1080p@23.98–60, 1080psf@23.8–30
DVI / HDMI: SMPTE 720p–1080p@23.98–60, 1080psf@23.8–30; VESA 800x600–2560x960@60
HDBaseT: SMPTE 720p–1080p@24–60; VESA 800x600–2048x816@60/75/85
CVBS: SMPTE 480i, 576i
H.264: Diverse Auflösungen von 176x144 bis 1920x1080
4K@30: SMPTE 480p–2160p@30; VESA 800x600–3840x2160@30
4K@60: SMPTE 720p–2160p@60; VESA 800x600–3840x2160@60
12G SDI: SMPTE 720p–2160p@60

Output Resolutions

SDI: SMPTE 720p–1080p@23.98–60, 1080psf@23.8–30
DVI / HDMI: SMPTE 720p–1080p@23.98–60; VESA 800x600–2048x1152@60
4K HDMI: SMPTE 720p–2160p@60; VESA 800x600–4096x2160@60

Supported Standards

HDMI	HDMI 2.0
SDI	SMPTE ST 2082-1, ST 2081-1, ST 424, ST 292-1, ST 259, DVB-ASI, MADI
DP	DP 1.2
DVI	DVI Dual Link
HDBaseT	HDBaseT 1.0

Features

Grey Level	12 Bit
Color Space	4:4:4

Power & Environment

Input Voltage	AC 100V–240V, 50/60Hz
Max Power	1200W
Temperature	0℃～55℃
Humidity	10%–90%

Physical

Weight	Net: 18kg \| Packaged: 45kg
Dimensions	Net: 482mm × 385mm × 311mm Packaged: 547mm × 620mm × 415mm
