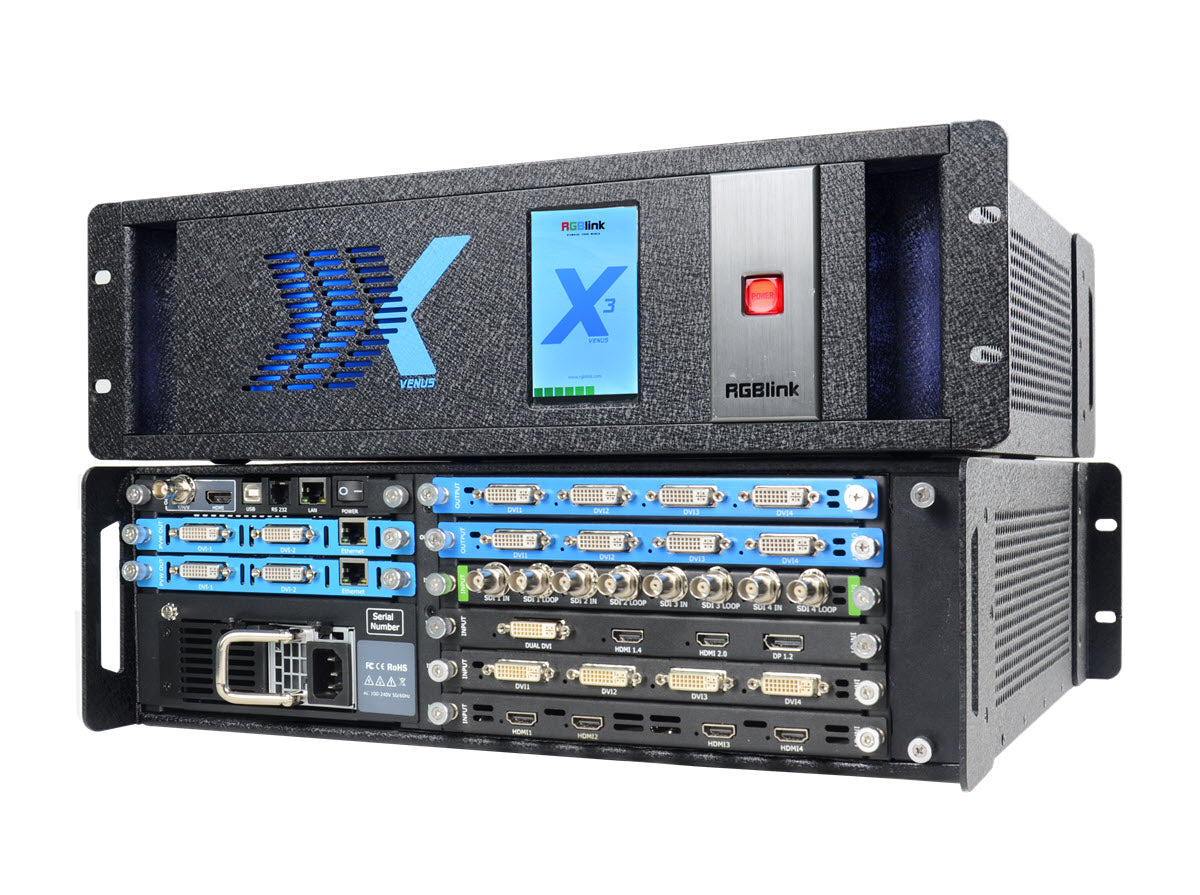

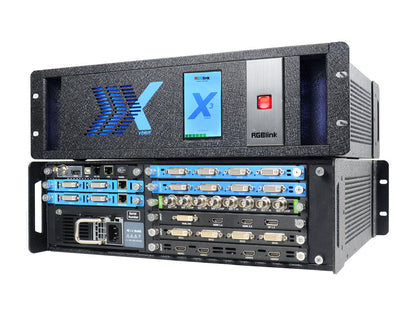

X-Series - X3 HDR Studio Video Wall Presentation Switcher and Processor

Brand: RGBlink

SKU: 310-0003-15-0

Unterstützung für HDR
Modulares Design für Ein- und Ausgänge
Hot-Swap-fähige Ein- und Ausgangsmodule
Kompatibel mit 4K@60 Eingängen, einschließlich HDMI 2.0 und DisplayPort 1.2
Option für 12G-SDI-Eingang
EDID-Verwaltung für 4K/2K
Mehrere Betriebsmodi
Unterstützung für 3D-Signale
Steuerung über XPOSE und T-Serie-Konsolen
Optionale redundante Hot-Swap-Stromversorgung

€0,00

Beschreibung
Technische Tabelle
Download Links
Zubehör

Der X3 ist Teil der RGBlink Universal Processor-Serie und ein skalierbarer, erweiterbarer Videowall-Prozessor, der dynamisch konfigurierbar ist für eine Vielzahl moderner Display-Anwendungen.

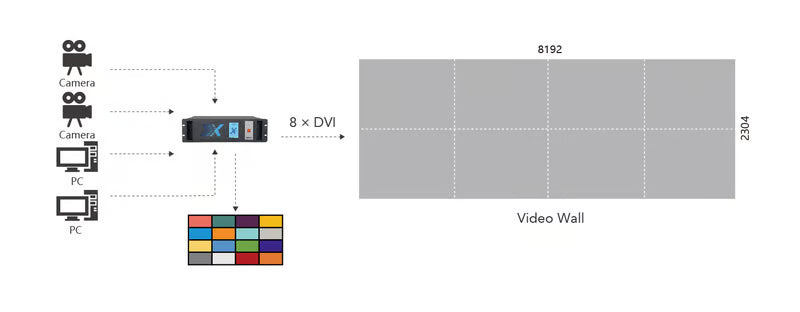

Er bietet leistungsstarkes Video-Scaling, wobei ein oder mehrere Videos über eine Anzeigefläche von bis zu acht Ausgabedisplays dargestellt werden können.

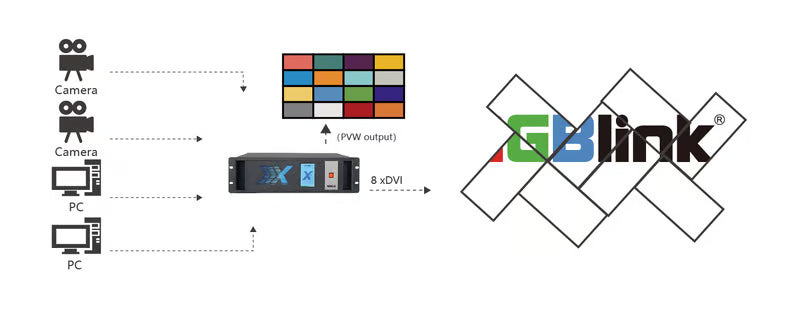

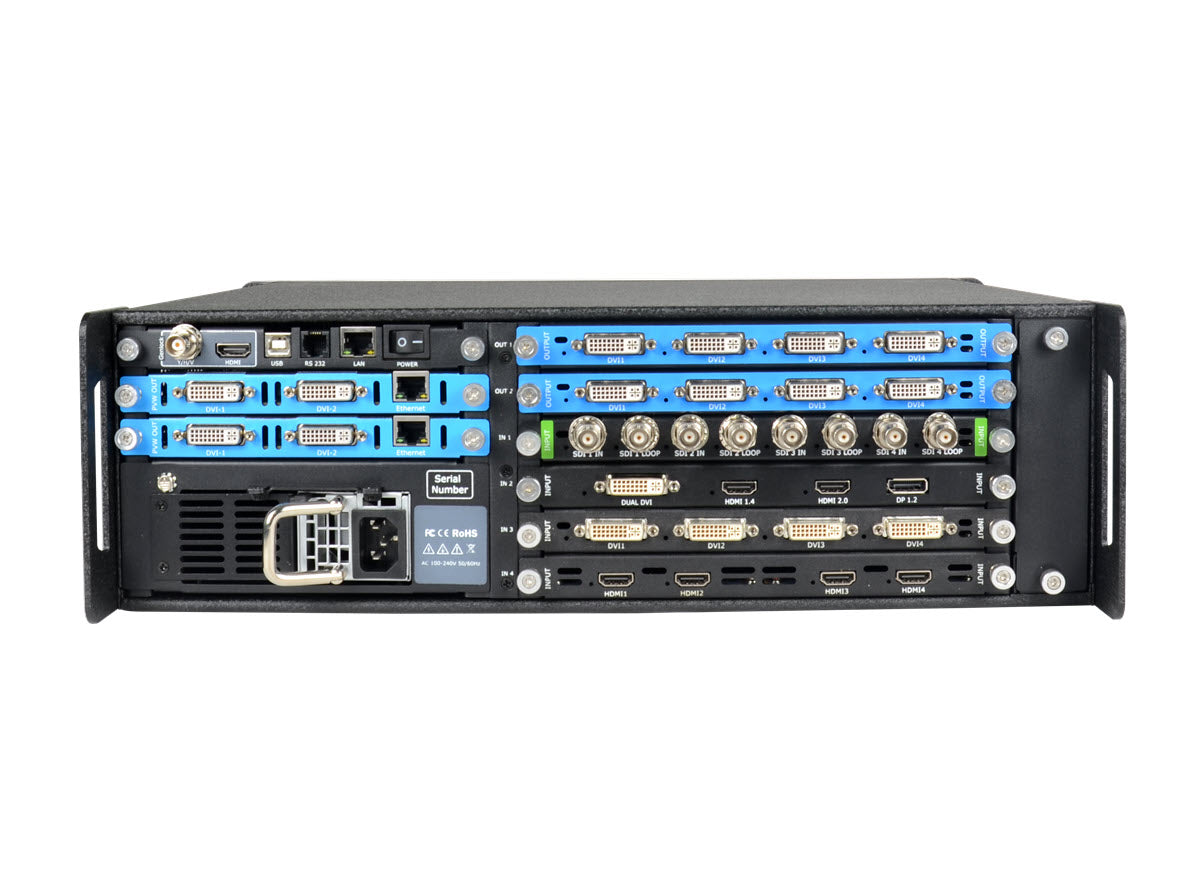

Der X3 verfügt über vier Eingangs-Slots, die die Installation von bis zu 16 Eingängen ermöglichen. Zwei Slots für bis zu acht Ausgänge können ebenfalls bestückt werden. Alle Ein- und Ausgänge sind modular aufgebaut und unterstützen RGBlink SmartSlot-Module, darunter 3G-SDI, HDMI, DVI, DisplayPort, Composite, H.264 und USB-Medien. Mehrere X3-Prozessoren können miteinander verbunden werden, um sehr große Display-Arrays zu erstellen. Ein dedizierter Hochgeschwindigkeits-Videografikbus sorgt für Echtzeit-Performance – unabhängig von Signaltyp oder -last.

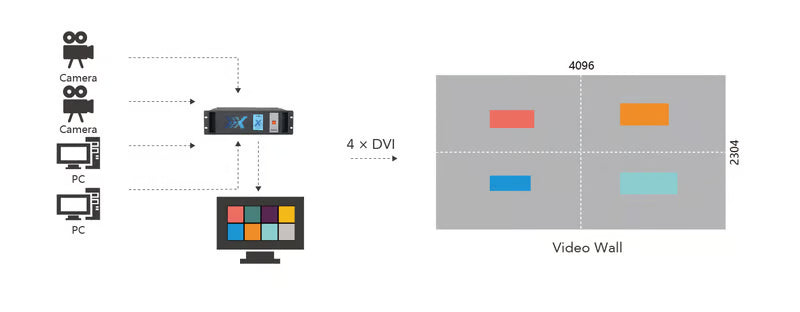

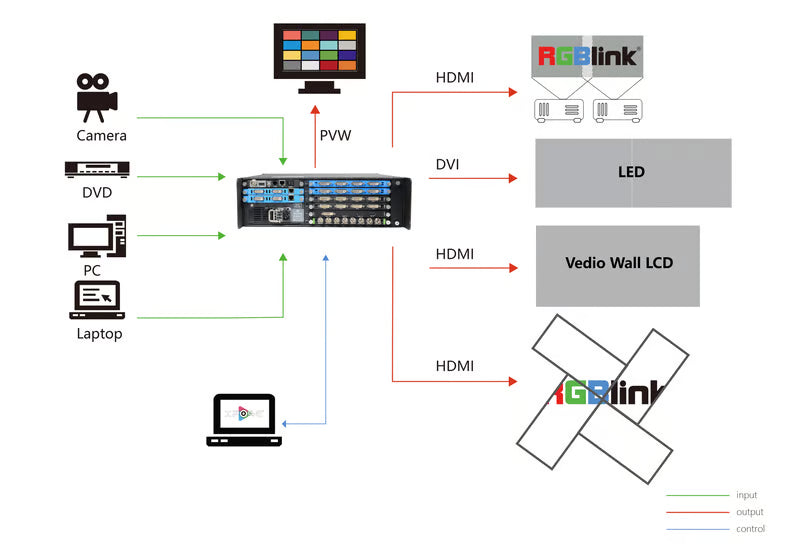

Obwohl der X3 ideal für kontinuierliche Videowall-Anwendungen ist, ist er ein echter Multi-Application-Prozessor mit Betriebsmodi wie Videowall, Präsentation, Matrix, 3D und mehr. Alle Umschaltungen erfolgen nahtlos.

Die Steuerung und Konfiguration erfolgt interaktiv über RGBlink XPOSE oder über T Series-Steuerkonsolen.

Die einzigartige Codierungstechnologie zwischen 2SI und SQD ist über das RGBlink 12G-SDI-Eingangsmodul umschaltbar, um eine sichere Anwendung bei der Verarbeitung und Übertragung von 4K-Signalen zu gewährleisten.

Spezifikationen

Technische Spezifikationen – Version 4

Connectors

Input	4 slots, up to 16 inputs
4K@60 Module	1 × DVI-I \| 2 × HDMI-A \| 1 × DisplayPort
12G SDI Module	4 × BNC (1 × 12G SDI or 4 × 3G SDI)
3G SDI Module	8 × BNC (4 In \| 4 Loop)
2K HDMI Module (De-interlace)	4 × HDMI-A
DVI Module	4 × DVI-I
HDBaseT Module	4 × RJ45
CVBS Module	8 × BNC
4K@30 Module	1 × DVI-DL (1 × DVI LOOP) / 1 × HDMI 1.4 (1 × LOOP) / 1 × DisplayPort
2K HDMI Module	4 × HDMI-A
4K HDR Module	4 × HDMI-A

Output	2 slots, up to 8 outputs
3G SDI Module	4 × BNC
2K HDMI Module	4 × HDMI-A
DVI Module	4 × DVI-I
4K HDMI Module (without layer)	2 × HDMI-A
4K HDMI Module (with layers)	2 × HDMI-A
Rotation Module	4 × DVI-I
PVW	2 slots
Optional PVW Module	2 × DVI-I \| 1 × RJ45 (Each Module)
H.264 Streaming Module	4 × RJ45

Communication

LAN	1 × RJ45
RS 232	1 × RJ11
USB	1 × USB-B
Genlock/Sync	1 × BNC \| 1 × HDMI-A

Power

Slots	2 slots, up to 2 power inputs
Configuration	1 × IEC (each PSU)

Performance

Input Resolutions

SDI: SMPTE 480i–1080p@60, 1080psf@30
DVI / HDMI: SMPTE 720p–1080p@60, 1080psf@30; VESA 800x600–2560x960@60
HDBaseT: SMPTE 720p–1080p@60; VESA 800x600–2048x816@60/75/85
CVBS: SMPTE 480i, 576i
VGA: VESA 800x600–1920x1080@60
H.264: Diverse Auflösungen von 176x144 bis 1920x1080
4K@30: SMPTE 480p–2160p@30; VESA 800x600–3840x2160@30
4K@60: SMPTE 720p–2160p@60; VESA 800x600–3840x2160@60
12G SDI: SMPTE 720p–2160p@60

Output Resolutions

SDI: SMPTE 720p–1080p@60, 1080psf@30
DVI / HDMI: SMPTE 720p–1080p@60; VESA 800x600–2048x1152@60
HDBaseT: SMPTE 720p–1080p@60; VESA 1024x768–2048x816@60/75/85
4K HDMI: SMPTE 720p–2160p@60; VESA 800x600–4096x2160@60

Supported Standards

SDI	SMPTE ST 2082-1, ST 2081-1, ST 424, ST 292-1, ST 259, DVB-ASI, MADI
HDMI	HDMI 2.0
DP	DP 1.2
DVI	DVI Dual Link
HDBaseT	HDBaseT 1.0

Features

Grey Level	12 Bit
Color Space	4:4:4

Power & Environment

Input Voltage	AC 100V–240V, 50/60Hz
Max Power	205W
Temperature	0℃～55℃
Humidity	10%–90%

Physical

Weight	Net: 12.3kg \| Package: 20.4kg
Dimensions	Net: 485mm × 387mm × 135mm Package: 635mm × 545mm × 275mm
