Q-Series - Q16pro Gen2 1U 4K Multi-layer Videowall Splicing Processor
Q16pro Gen2 1U basiert auf einem modularen Design und unterstützt bis zu 8 Eingänge, darunter:
- Quad HDMI 2.0
- Quad DVI
- Quad SD/HD/3G SDI
- Dual HDMI 2.0 & Dual DP 1.2
- Dual HDMI 1.3 & Dual DVI
- Einzelner H.264/265 für 2K- und 4K-Signale

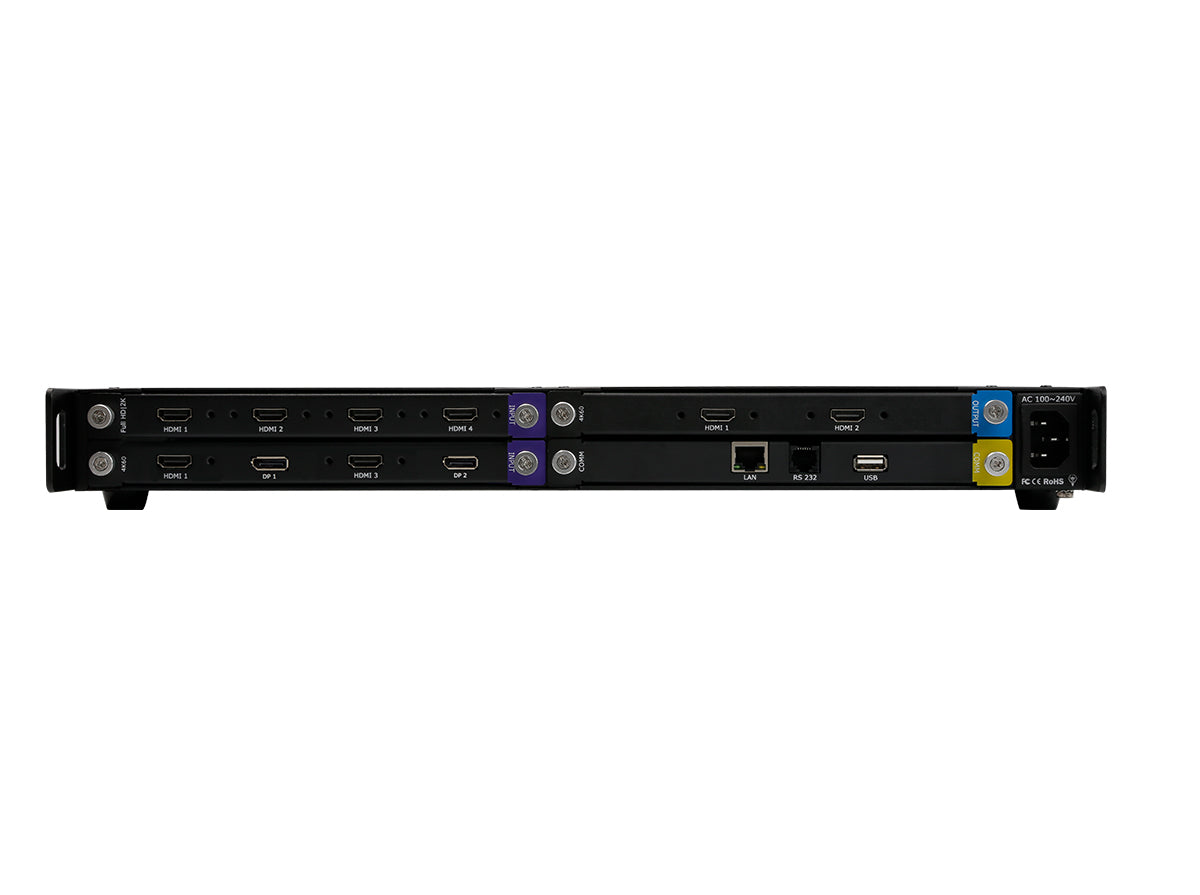

Für die Ausgänge stehen bis zu 4 Ports zur Verfügung, mit folgenden Optionen:
- Dual HDMI 2.0
- Dual DP 1.2
- Quad HDMI 1.3
- Quad DVI
- Quad SDI

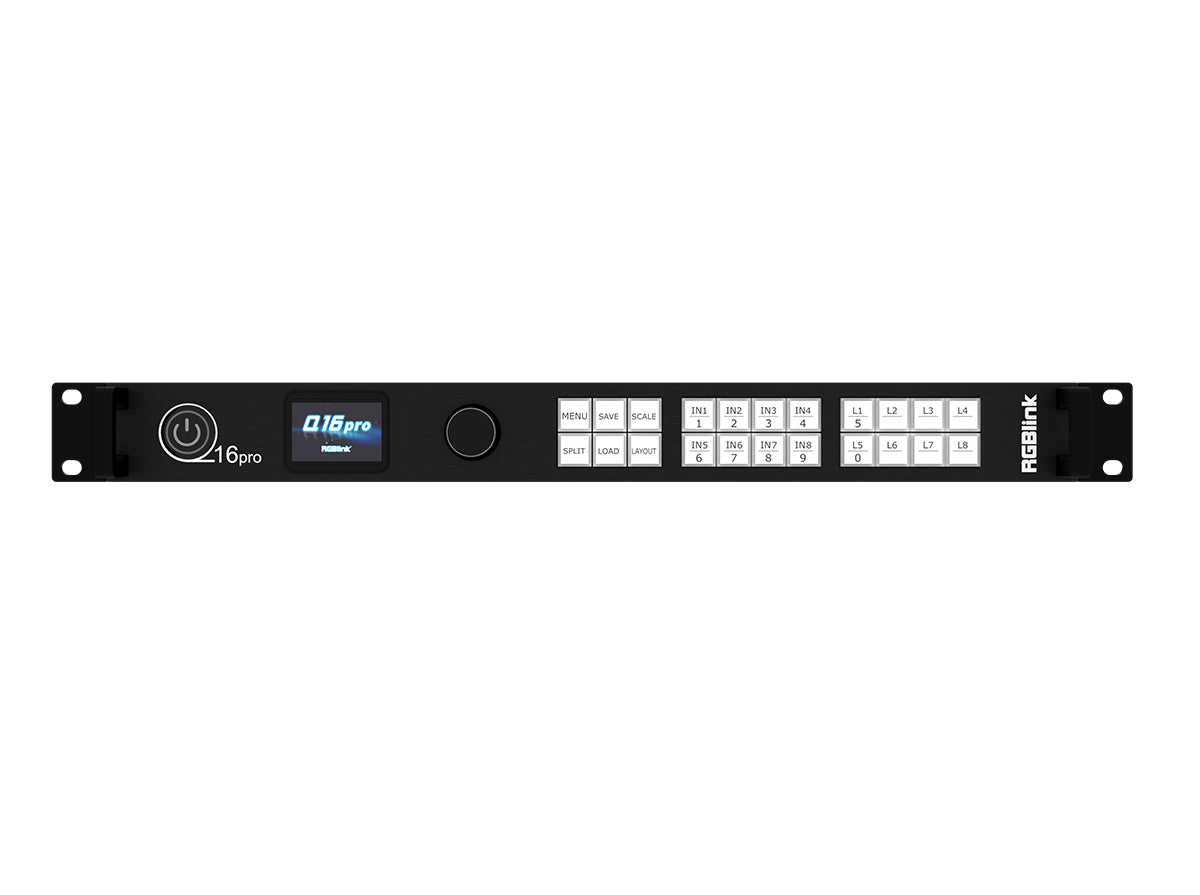

Die Standardausführung ist mit 4 HDMI 1.3-Ausgängen ausgestattet und verfügt über ein lokales Frontbedienfeld sowie Fernsteuerungsschnittstellen über RS232 und Ethernet.
Q16pro Gen2 1U kann über XPOSE oder eine Drittanbieter-App/Controller via Open API ferngesteuert werden. Es vereint ein robustes Design, erstklassige Videoverarbeitung und Bildqualität, ultra-niedrige Latenz, vielfältige 4K-Konnektivität, Livestreaming-Funktionen und eine benutzerfreundliche Bedienung – ideal für moderne kommerzielle Display-Anwendungen wie:
- Live-Unternehmensmeetings
- Hybride Events
- Produktionen im kirchlichen Umfeld

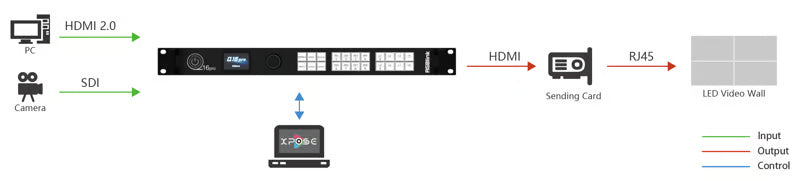

- Großflächige LED-Videowandinstallationen
Das System unterstützt 8 Layer mit Roaming-Funktion, wobei Layer über mehrere Ausgänge hinweg verwendet werden können – ohne dass sie mehrfach gezählt werden.
| Physical Specification | |
|---|---|
| Form Factor | 1U |
| Net Dimension | 490mm × 363.2mm × 55mm |
| Package Dimension | 530mm × 440mm × 120mm |
| Net Weight | 3.8kg |
| Packaged Weight | 5.5kg |
| Module Weight | |
| Quad HDMI 2.0 Input Module | 0.28kg |
| Quad DVI Input Module | 0.27kg |
| Dual HDMI 1.3 & DVI Input Module | 0.27kg |
| Dual HDMI 2.0 & DP 1.2 4K@60 Input Module | 0.27kg |
| Quad 3G SDI Input Module | 0.40kg |
| Quad HDBaseT Input Module | 0.30kg |
| Single IP Input Module | 0.28kg |
| Quad HDMI 1.3 Output Module | 0.27kg |
| Quad DVI Output Module | 0.28kg |
| Quad HDBaseT Output Module | 0.30kg |
| Dual HDMI 2.0 Output Module | 0.28kg |
| Quad 3G SDI Output Module | 0.34kg |
| Streaming Output Module | 0.28kg |
| Dual HDMI 1.3 Output Module with Dante | 0.31kg |
| Communication Module | 0.30kg |
| What's Included | |
| HDMI Cable | 2 × HDMI Cable |
| Network Cable | 1 × Network Cable |
| DB9 to RJ11 Cable | 1 × DB9 to RJ11 Cable |
| Power Cable | 1 × Power Cable |
| Anti-static Bag | 1 × Anti-static Bag |
| Supported Standards | |
| SDI | SD / HD / 3G |
| HDMI | 2.0 (HDCP 2.2 supported) |
| DVI | 1.0 |
| DP | 1.2 |
| HDBaseT | 1.0 |
| IP | H.265 |
| Power | |
| Input Voltage | AC 100V–240V, 50/60Hz |
| Max Power | 65W |
| Working Environment | |
| Temperature | -5℃～45℃ |
| Humidity | 10%～85% RH |
| Certificate | |
| Compliance | CE, FCC, RoHS |
| Product Code | Model | Description | |
|---|---|---|---|
| 791-2002-34-1 | Q Series Quad HDBaseT Output Module | Go to | |
| 791-2002-08-1 | Q Series Quad HDBaseT Input Module | Go to | |
| 710-1002-10-2 | Q16pro Gen2 1U 4K Standard B |
1 x Host (Communication Module Included)
2 x Quad HDMI 2.0Input Module
1 x Quad HDMI 1.3 Output Module
|
Go to |
| 710-1002-10-1 | Q16pro Gen2 1U 4K Standard A | 1 x Host (Communication Module Included) 1 x Quad HDMI 2.0Input Module 1 x Quad HDMI 1.3 Output Module |
Go to |
| 710-2016-01-0 | Q16pro Gen2 1U | 1 x Host (Communication Module Included) |
Go to |
| 791-2002-01-1 | Quad HDMI 2.0 Input Module | Go to | |
| 791-2002-03-1 | Quad DVI Input Module | Go to | |
| 791-2002-07-1 | Q Series Quad 3G SDI (LOOP) Input Module | Go to | |
| 791-2002-05-1 | Single IP Input Module | Go to | |
| 791-2002-04-1 | Dual HDMI 1.3 & Dual DVI Input Module | ||
| 791-2002-06-1 | Q Series Dual HDMI 2.0 & Dual DP 1.2 Input Module | Go to | |
| 791-2002-31-1 | Quad HDMI 1.3 Output Module | Go to | |
| 791-2002-32-1 | Quad DVI Output Module | Go to | |
| 791-2002-35-1 | Dual HDMI 2.0 Output Module | Go to | |
| 791-2002-33-1 | Quad SDI Output Module | Go to |
