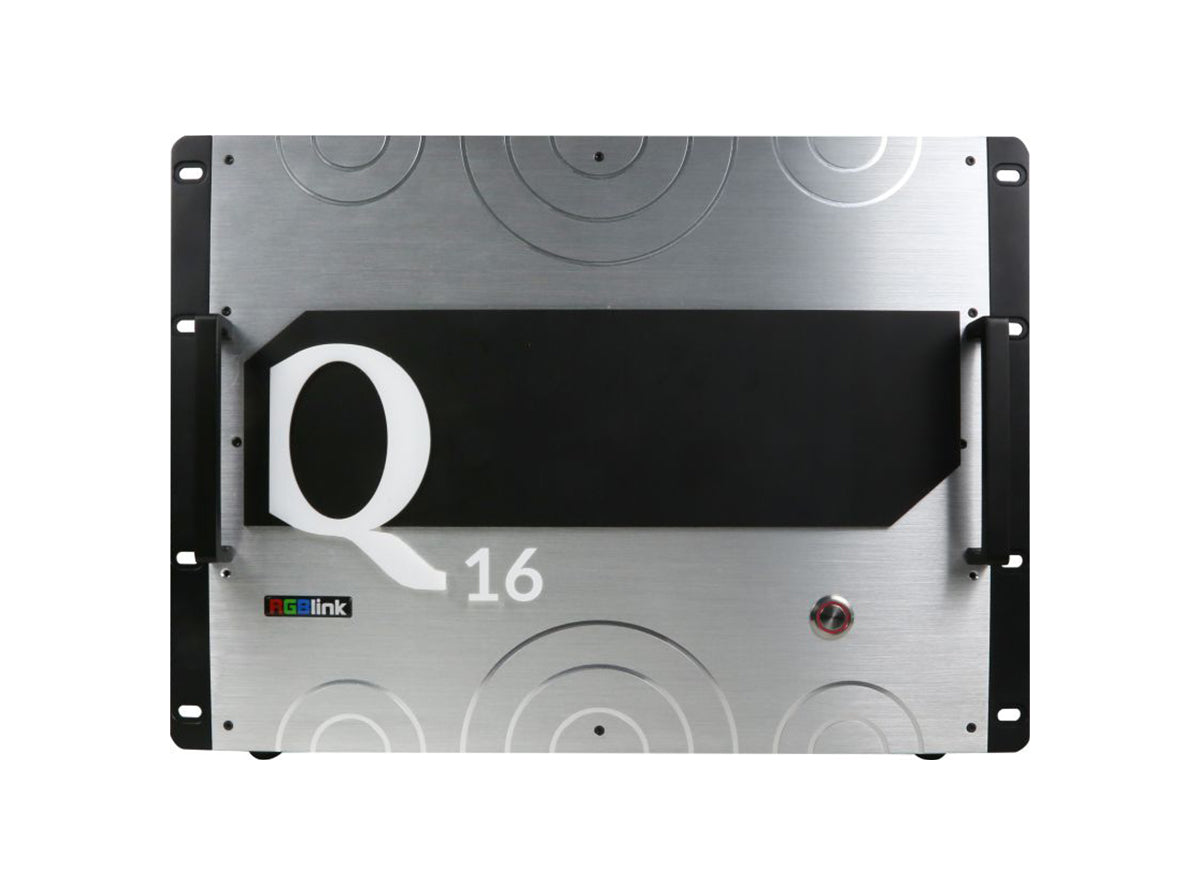

Q-Series - Q16pro Gen1 Multi-signal matrix

Brand: RGBlink
SKU: 711-0020-02-0-16
  • Jedes Modul unterstützt bis zu 8 Video-Layer
  • Jeder Layer unterstützt Überlagerung, Überschneidung und freies Bewegen (Roaming)
  • Unterstützung von 4K@60 für Ein- und Ausgänge
  • Jedes Modul erlaubt benutzerdefinierte Ausgangsauflösungen, mit einer maximalen Breite und Höhe von jeweils 3840 Pixel
  • Eingangs-Module können in Ausgangs-Slots eingesetzt werden (für Modelle mit 4–14 Höheneinheiten (U))
  • Optionale unabhängige Audio-Ein- und Ausgangsmodule
  • Visualisierte Bedienung über XPOSE
  • EDID-Management zur optimalen Signal-Kompatibilität
€0,00
€0,00

Mit einem hochleistungsfähigen Video-Bildverarbeitungssystem bietet Q16pro die Geschwindigkeit und Ausfallsicherheit einer reinen hardwarebasierten Architektur.

Dank des modularen Designs steht eine umfassende Auswahl an Ein- und Ausgangssignaloptionen zur Verfügung – darunter HDMI 2.0 und DP 1.2 für die Unterstützung von 4K- und 8K-Signalen.

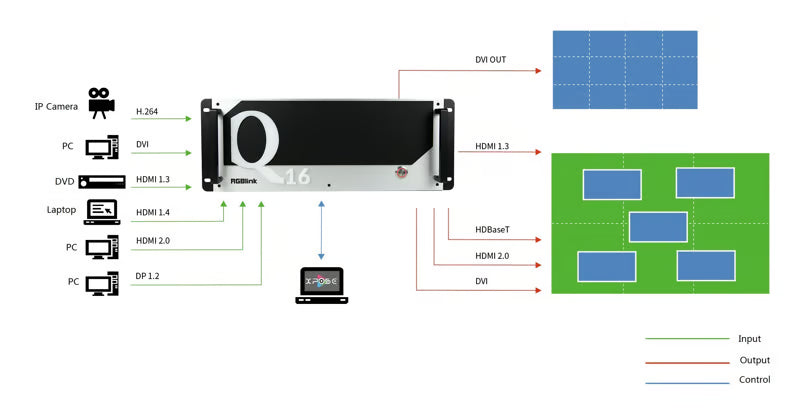

Q16pro eignet sich ideal für Multi-Screen-Splicing und Multi-Display-Systeme und bietet Pixel-genaue Präzision, unabhängig davon, ob es sich um konventionelle oder benutzerdefinierte Auflösungen und Fensterlayouts handelt.

Spezifikationen
Specification Q16pro-2U Q16pro-4U Q16pro-8U Q16pro-14U Q16pro-26U
Specification2U4U8U14U26U
Input Slots (max)34102040
Output Slots (max)25102040
Shared Slotsn/aOutput Slot No.1–5Output Slot No.1–8Output Slot No.1–18n/a
Net Weight6.5kg8.25kg15kg20kg40kg
Package Weight10kg12kg20kg25kg50kg
Net Dimension446×370×89mm484×373×178mm488×370×355.6mm485×310×625mm485×410×1175mm
Package Dimension630×585×250mm645×525×295mm665×525×495mm596×456×710mm650×420×1280mm

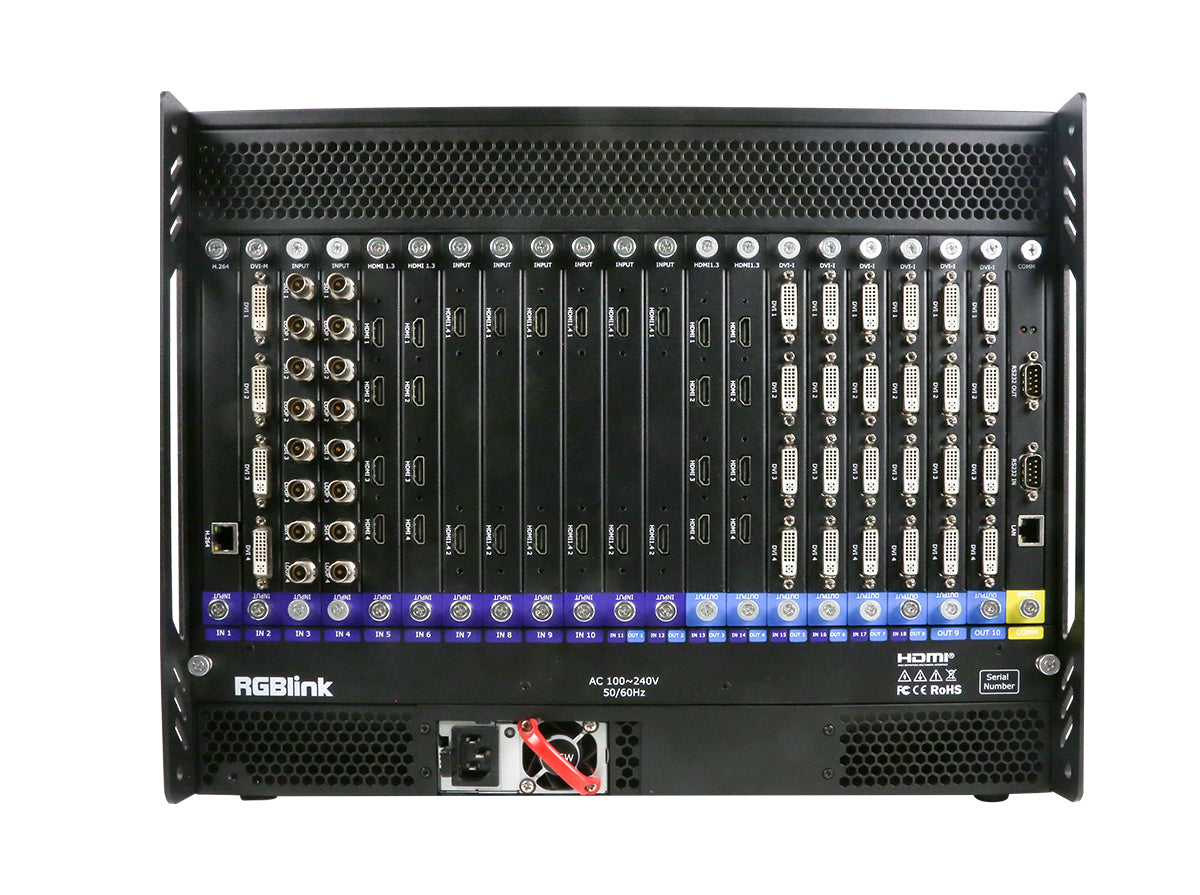

Connectors Input
DVI Composite Module4×DVI-I (kompatibel mit HDMI/DVI/VGA/YPbPr/CVBS)
HDMI 1.34×HDMI-A
DVI Module4×DVI-I
HDMI 1.42×HDMI-A
DP1.2 | HDMI2.0 Module2×DP | 2×HDMI-A
DP 1.12×DP
IP Module1×RJ45
HDBaseT Module4×RJ45
3G SDI Module8×BNC (4 IN | 4 LOOP)
Connectors Output
DVI Module4×DVI-I
HDMI 1.34×HDMI-A
HDBaseT Module4×RJ45
HDMI 2.0 Module2×HDMI-A
3G SDI Module4×BNC
Audio & PVW
Audio3.5mm Audio Jack (4 IN | 4 OUT)
PVW Module1×RJ45 | 1×HDMI-A
Communication
LAN1×RJ45
RS232 (In/Out)2×DB9
Performance – Input Resolutions
HDBaseTSMPTE 720p@50/60 | 1080p@30/50/60
VESA bis 1920×1080@60
H.264 / H.265SMPTE bis 2160p@30
DVI | HDMI 1.3SMPTE bis 1080p@60
VESA bis 1920×1200@60
DP 1.1 | HDMI 1.4SMPTE bis 2160p@30
VESA bis 3840×2160@30
SDISMPTE bis 1080p@60
DP 1.2 | HDMI 2.0SMPTE bis 2160p@60
VESA bis 7680×1080@60
Performance – Output Resolutions
DVI | HDMI 1.3SMPTE bis 1080p@60
VESA bis 1920×1200@60
HDBaseTSMPTE bis 1080p@60
VESA bis 1920×1080@60
SDISMPTE bis 1080p@60
HDMI 2.0SMPTE bis 2160p@60
VESA bis 4096×2160@60
Supported Standards & Protocols
SDI3G
HDMI2.0
DVISingle Link
DP1.2
CodecH.264 / H.265
HDBaseT1.0
ProtocolsRTSP
Decoding FormatH.265 Main Profile Level 5.1
H.264 Baseline/Main/High Profile Level 5.0
Power & Environment
Input VoltageAC 100V–240V, 50/60Hz
2U: Single Power Module
4U+: Redundant Power Module
Working Temperature-5℃~45℃
Working Humidity15%~85%

Product Brochure

Specification

User Manual

Quick Start

Spezifikationen
Product Code Model Description
950-0011-02-0 Redundant Power Module(for 8U and above)
950-0013-01-0 Redundant Power Module 250W (for 4U)
791-0020-32-0 Q16pro DVI PVW Module
791-0020-31-0 Q16pro PVW Module Go to
791-0020-30-0 Q16pro Analogy Audio Input&Output Module Go to
791-0020-28-0 Q16pro Dual HDMI 2.0 4K60 Output Module
791-0020-27-0 Q16pro Quad 3G SDI Output Module Go to
791-0020-26-0 Q16pro Quad HDBaseT Output Module Go to
791-0020-25-0 Q16pro Dual HDMI 1.4 Output Module
791-0020-24-0 Q16pro Quad 2K HDMI Output Module(OSD&background) Go to
791-0020-23-0 Q16pro Quad DVI-BK Output Module Go to
791-0020-22-0 Q16pro Quad 2K DVI Output Module Go to
791-0020-21-0 Q16pro Quad HDMI Output Module Go to
791-0020-12-0 Q16pro Quad 3G SDI Input Module 261KB Go to
791-0020-11-0 Q16pro Single H.264 IP Input Module Go to
791-0020-10-0 Q16pro Quad HDBaseT 1080P Input Module Go to
791-0020-08-0 Q16pro Dual DP1.2&HDMI2.0 4K@60 Input Module Go to
791-0020-05-0 Q16pro Quad HDMI 1.3 Input Module(embedded audio) Go to
791-0020-04-0 Q16pro Quad DVI Input Module Go to
791-0020-03-0 Q16pro Quad DVI-M Input Module Go to
791-0020-02-0 Q16pro Dual HDMI 1.4 Input Module Go to
711-0020-07-0-16 Q16pro-26
711-0020-05-0-16 Q16pro-14
711-0020-04-0-16 Q16pro-8
711-0020-01-0-16 Q16pro-4
711-0020-02-0-16 Q16pro-2
