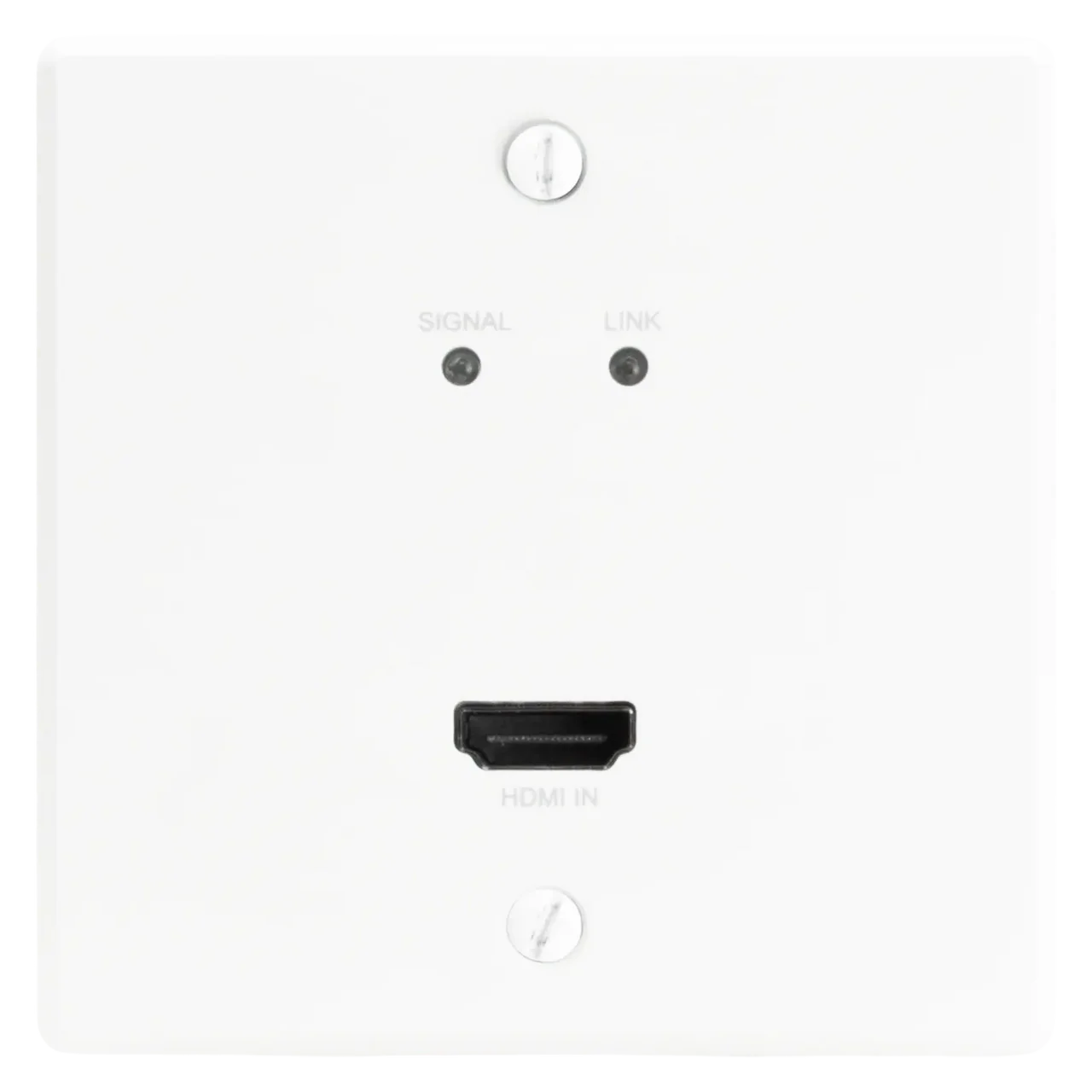

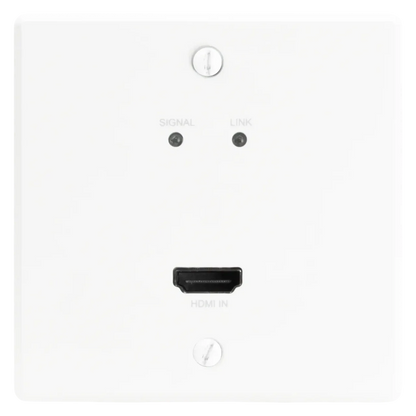

nternational ConferX Low-Profile HDMI Wall Plate Transmitter via HDBaseT
Die AC-CXWP-LPH-EU-Serie aus der ConferX-Produktlinie von AVPro Edge ist ein professionelles, niedrigprofiliges Wandanschlussfeld mit einem HDMI-Eingang zur HDBaseT-Signalübertragung. Es wurde speziell für eine einfache und zuverlässige Installation in eine Standard-Unterputzdose (Einzelrahmen) entwickelt.
Design & Ausführung
Ultraflaches Profil: Nur 5 mm Aufbauhöhe für ein elegantes, modernes Erscheinungsbild.
Standardgröße: 86 mm x 86 mm – passend für gängige europäische Installationsdosen.

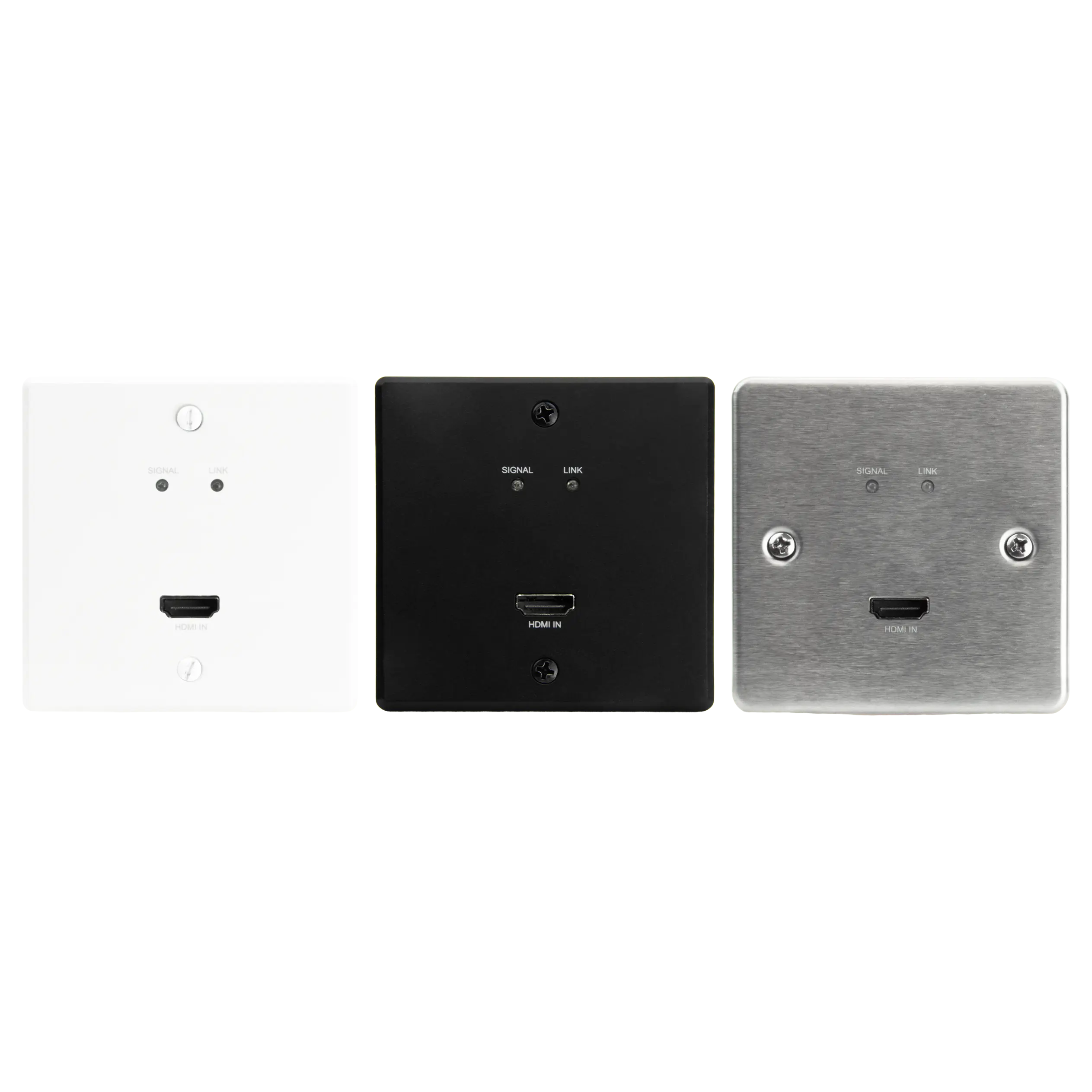

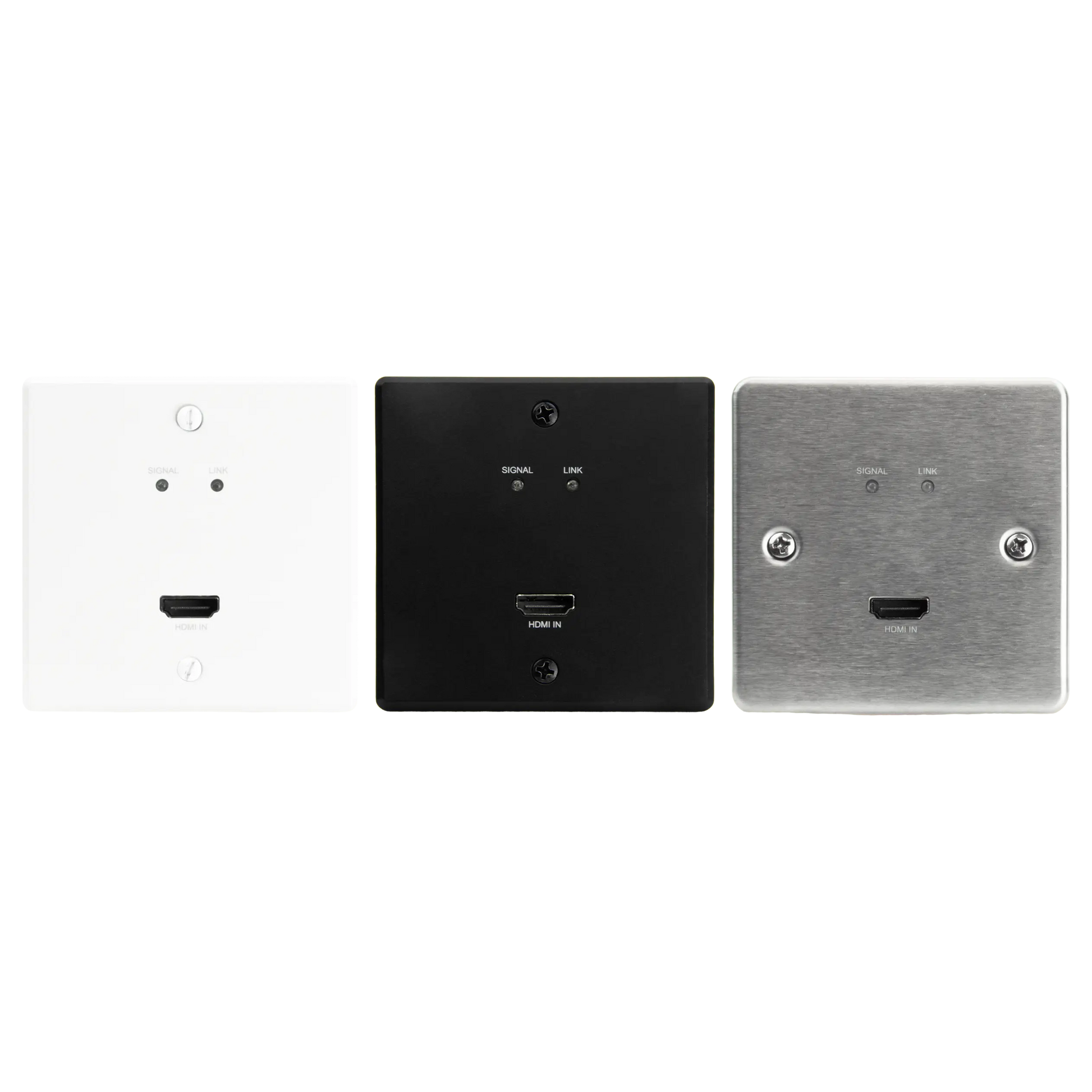

Verfügbare Farben: Hochwertige Ausführungen in Weiß, Schwarz und Edelstahl (Schwarz und Edelstahl separat erhältlich).
Signalübertragung & Kompatibilität
HDBaseT 2.0-Protokoll: Unterstützt die Übertragung von 1080p-Signalen bis zu 100 m (330 Fuß) und 4K/60 Hz, 4:2:2, 8-Bit-Signalen bis zu 70 m (229 Fuß) über korrekt verlegte und terminierte CAT 6A UTP-Kabel.
Invisible Compression Technology (ICT): Ermöglicht die nahezu verlustfreie Übertragung von Signalen mit einer Bandbreite von bis zu 18 Gbps.
Kompatibilität mit PC- und VESA-Standards: Unterstützt gängige Auflösungen und Bildwiederholraten, wie sie in Business- und Bildungsumgebungen üblich sind.
Funktionalität & Steuerung
Auto-Sensing-Eingang: Erkennt automatisch das Signal, sobald ein HDMI-Kabel angeschlossen wird, und startet die Übertragung. LED-Statusanzeigen zeigen Signalverfügbarkeit und Verbindung zum Empfänger an.
HDCP-Eingabeanforderungsschalter: Ermöglicht das Umschalten zwischen „HDCP 2.x angefordert“ (ON) und „Kein HDCP angefordert“ (OFF) – ideal für Umgebungen ohne kopiergeschützte Inhalte, um Verbindungsprobleme zu vermeiden.
EDID-Management: Ein 16-stufiger Drehschalter erlaubt die Auswahl der gewünschten EDID-Konfiguration, inklusive „Copy from Output“-Funktion zur Übernahme der EDID vom angeschlossenen Display.
Stromversorgung
PoC – Power over Cable: Die Stromversorgung erfolgt direkt über das angeschlossene HDBaseT-Empfangsgerät, sodass keine lokale Stromversorgung erforderlich ist.
Zuverlässigkeit & Garantie
Militärstandard-Design: Entwickelt und gefertigt nach US-Militärstandards für maximale Robustheit und Langlebigkeit.
10 Jahre Garantie: Geschützt durch die AVPro Edge 10-Jahres-Garantie ohne Aufwand – für langfristige Investitionssicherheit.
-
Auto-Sensing-Eingang
Der AC-CXWP-LPH-T erkennt automatisch das anliegende Signal, sobald ein HDMI-Kabel mit einem Quellgerät verbunden wird, und startet die Übertragung. LED-Statusanzeigen informieren über die Signalverfügbarkeit sowie die aktive Verbindung zum Empfänger. -
HDCP-Eingabeanforderungsschalter
Für Installationen, bei denen keine kopiergeschützten Inhalte übertragen werden, kann ein HDCP-DIP-Schalter verwendet werden. Dieser lässt sich von „ON: HDCP 2.x angefordert“ auf „OFF: Kein HDCP angefordert“ umschalten, um verbindungsbedingte Fehler zu vermeiden und eine stabile Signalübertragung sicherzustellen. -
HDBaseT 2.0-Signalübertragung
Bei fachgerechter Verlegung und Terminierung eines CAT 6A UTP-Kabels sind folgende Übertragungsdistanzen möglich: - Bis zu 100 Meter (330 Fuß) für 1080p-HD-Signale
- Bis zu 70 Meter (229 Fuß) für 4K/60 Hz, 4:2:2, 8-Bit-UHD-Signale
- Die Invisible Compression Technology (ICT) von AVPro Edge ermöglicht die nahezu verlustfreie Übertragung von Signalen mit einer Gesamtbandbreite von bis zu 18 Gbps, ideal für hochauflösende Inhalte.
-
PoC – Stromversorgung über HDBaseT
Die Stromversorgung erfolgt direkt über das angeschlossene HDBaseT-Empfangsgerät. Eine separate lokale Stromversorgung ist nicht erforderlich, was die Installation vereinfacht und zusätzliche Netzteile überflüssig macht. -
EDID-Management
Ein 16-stufiger Drehschalter ermöglicht die Auswahl der gewünschten EDID-Konfiguration. Zusätzlich steht eine „Copy from Output“-Funktion zur Verfügung, mit der die EDID direkt vom angeschlossenen Ausgabegerät übernommen werden kann – ideal zur Sicherstellung optimaler Kompatibilität zwischen Quelle und Anzeige.
TRANSMITTER
| Videoauflösung | Bis zu 4K/60 Hz 4:4:4 |
|---|---|
| VESA Auflösung | Bis DCI 4K (4096x2160) |
| HDR Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audioformate HDMI | PCM 2.0, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD MA, DTS-X, Dolby Atmos |
| HDBaseT Distanz | 100 m / 230 ft (4K & 1080p, Cat 6a) |
| HDMI In/Out | Bis zu 50 ft (Bullet Train HDMI), bis zu 130 ft (Bullet Train AOC) |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Steuerung | Front: 1x Taster zur Eingangswahl Rückseite: RS-232, HDCP Dip-Schalter, EDID-Drehregler |
| Ports | 2x HDMI Typ A, RJ45 (HDBaseT), RS232 (3-poliger Terminalblock) |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagerungstemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (keine Kondensation) |
| Leistungsaufnahme | Max. 12 W |
| Stromversorgung | 100–240 VAC ~ 50/60 Hz, Ausgang: 48 VDC, 0.5 A |
| Abmessungen (ohne Frontplatte) | mm: 31.75 x 49.28 x 106 / in: 1.25 x 1.94 x 4.17 |
| EU Abmessungen | mm: 31.75 x 79 x 79 / in: 1.25 x 3.11 x 3.11 |
| Wandplatz | Einzel-Gang |
| Kompatible Boxen | Mud Rings, EU Boxen, Stud Mount, Clamp Mount, Metall & Kunststoffboxen, LV Boxen |
| Verpackungsmaße | mm: 159 x 137 x 89 / in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.65 lbs (0.294 kg), EU Einheit: 0.52 lbs (0.236 kg), Verpackt: 0.81 lbs (0.368 kg), EU Verpackt: 0.69 lbs (0.312 kg) |
RECEIVER
| Videoauflösung | Bis zu 4K/60 Hz 4:4:4 |
|---|---|
| VESA Auflösung | Bis DCI 4K (4096x2160) |
| HDR Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audioformate HDMI | PCM 2.0, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD MA, DTS-X, Dolby Atmos |
| USB Version | USB 2.0, bis zu 290 Mbps |
| USB Ports | 2x USB Type-A (weiblich) |
| HDBaseT Distanz | 100 m / 230 ft (4K & 1080p, Cat 6a) |
| HDMI In/Out | Bis zu 50 ft (Bullet Train HDMI), bis zu 130 ft (Bullet Train AOC) |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Ports | HDMI Typ A (weiblich), RJ45 (HDBaseT), 2x USB Type-A, RS232 (3-poliger Terminalblock) |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagerungstemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (keine Kondensation) |
| Leistungsaufnahme | Max. 12 W |
| Stromversorgung | 100–240 VAC ~ 50/60 Hz, Ausgang: 48 VDC, 0.5 A |
| Abmessungen | mm: 35.052 x 82.55 x 82.55 / in: 1.38 x 3.25 x 3.25 |
| Verpackungsmaße | mm: 159 x 137 x 89 / in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.69 lbs (0.31 kg), Verpackt: 0.79 lbs (0.36 kg) |
