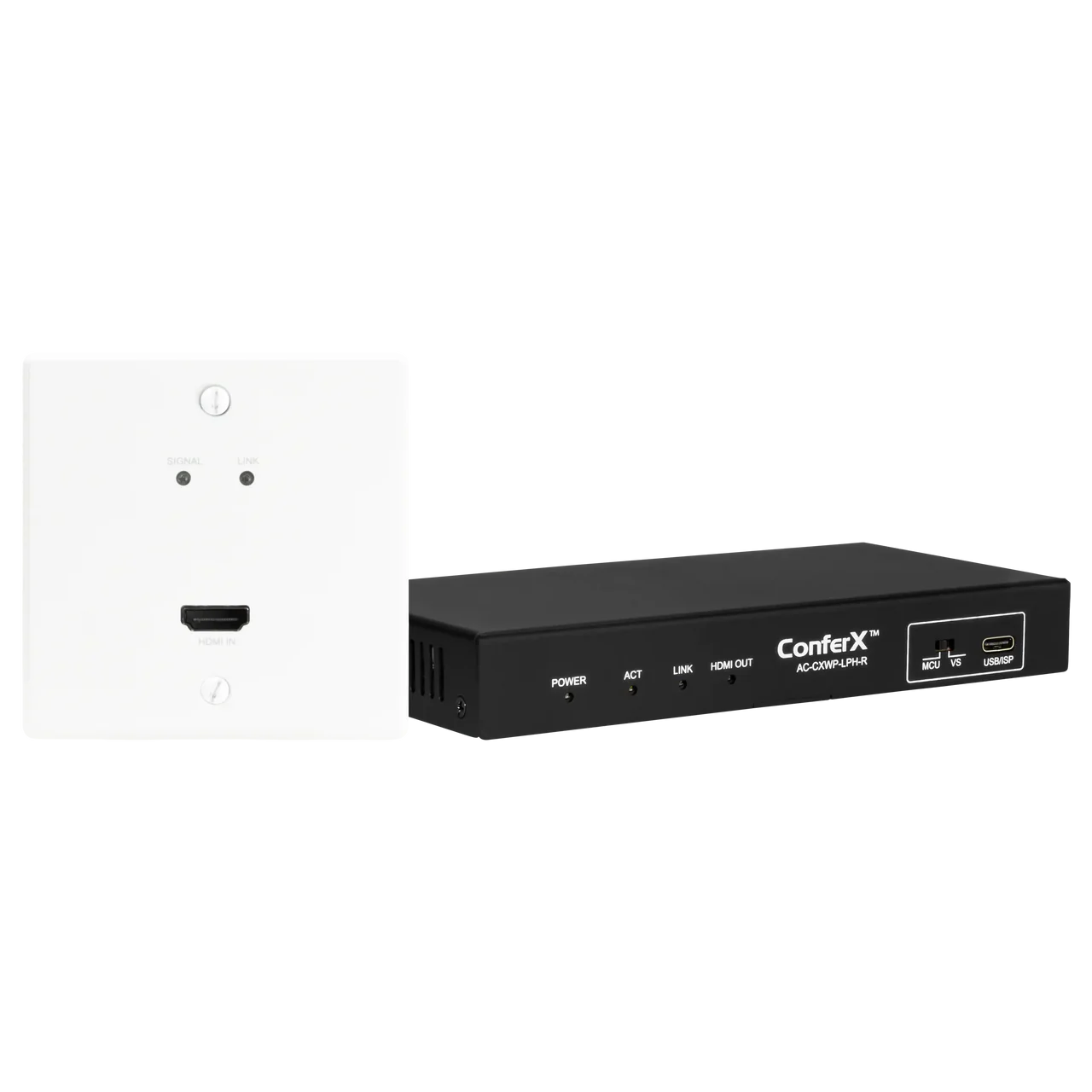

nternational ConferX Low-Profile HDMI Wall Plate Transmitter + Receiver via HDBaseT

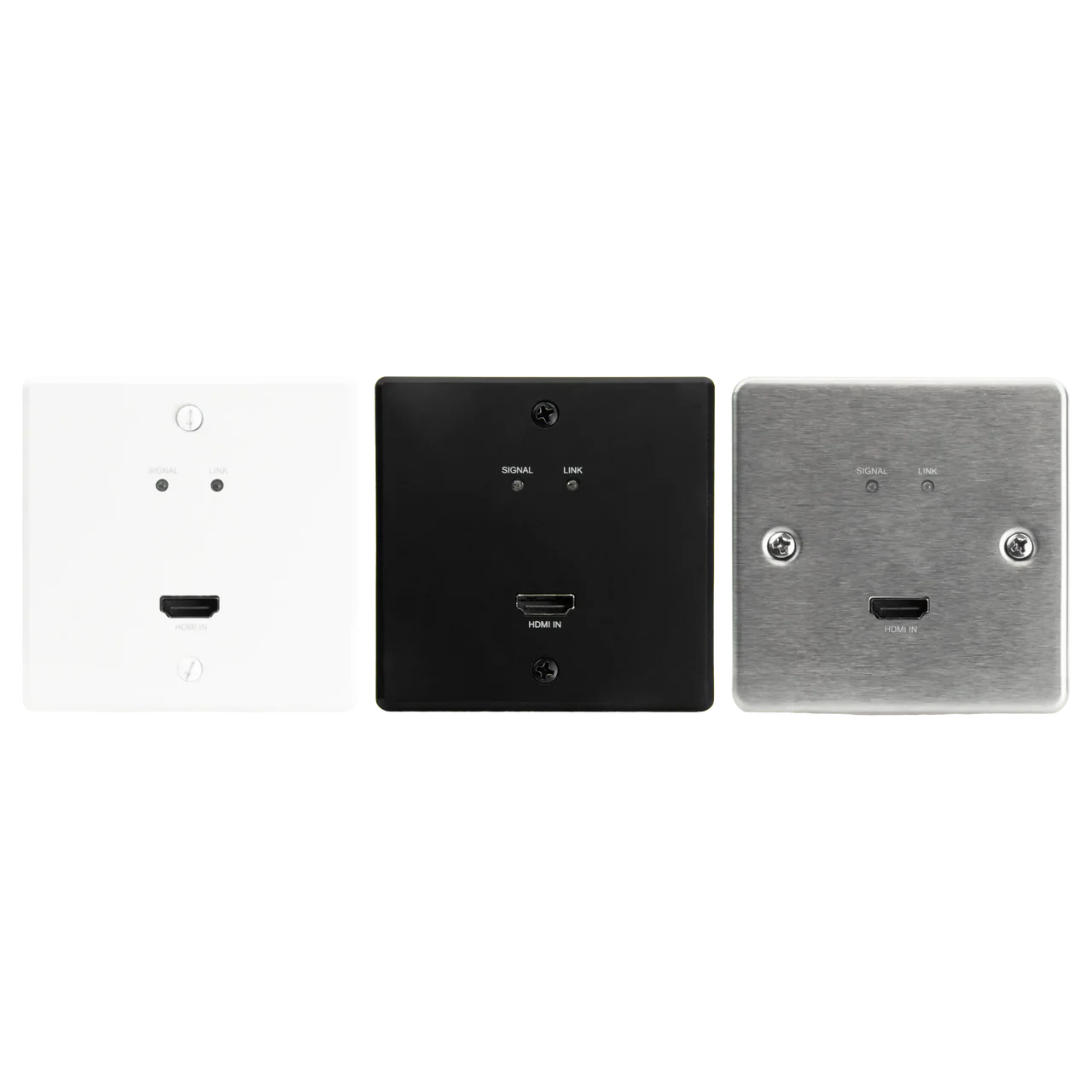

Die AC-CXWP-LPH-EU-Serie aus der ConferX-Produktlinie von AVPro Edge ist ein niedrigprofiliges Wandanschlussfeld mit einem HDMI-Eingang zur HDBaseT-Signalübertragung. Es wurde speziell für eine einfache und zuverlässige Installation in eine Standard-Unterputzdose (Einzelrahmen) entwickelt. Nach der Montage ragt die Wandplatte lediglich 5 Millimeter aus der Wand heraus und sorgt so für ein modernes, elegantes Erscheinungsbild. Mit einer Standardgröße von 86 mm Breite und 86 mm Höhe fügt sie sich nahtlos in jede Umgebung ein. Die Wandplatten sind in hochwertiger weißer, schwarzer und Edelstahl-Ausführung erhältlich (Schwarz und Edelstahl separat erhältlich).
Dank der Verwendung von CAT 6A-Verkabelung können 1080p-Signale über Entfernungen von bis zu 100 Metern übertragen werden, während 4K/60 Hz, 4:2:0, 8-Bit-Signale zuverlässig bis zu 70 Meter übertragen werden. Die bewährte Invisible Compression Technology (ICT) von AVPro Edge ermöglicht die verlustfreie Übertragung von Signalen mit einer Bandbreite von bis zu 18 Gbps. Standardmäßige PC-Auflösungen und VESA-Datenraten, wie sie in Geschäfts- und Bildungsumgebungen üblich sind, werden problemlos vom AC-CXWP-LPH-T-EU unterstützt.
Die AC-CXWP-LPH-EU-Serie wurde nach US-Militärstandards entwickelt und gefertigt und ist durch die 10-jährige, unkomplizierte Garantie von AVPro Edge abgesichert.
-
Auto-Sensing-Eingang
Sobald ein HDMI-Kabel mit einem Quellgerät verbunden wird, erkennt der AC-CXWP-LPH-T automatisch das anliegende Signal und startet die Übertragung. LED-Statusanzeigen informieren über das Vorhandensein eines Signals sowie über die aktive Verbindung zum Empfänger. -
HDCP-Eingabeanforderungsschalter
Für Installationen, bei denen keine kopiergeschützten Inhalte übertragen werden, kann ein HDCP-DIP-Schalter verwendet werden. Dieser lässt sich von „ON: HDCP 2.x angefordert“ auf „OFF: Kein HDCP angefordert“ umschalten, um verbindungsbedingte Fehler zu vermeiden. -
HDBaseT 2.0-Signalübertragung
Bei fachgerechter Verlegung und Abschluss eines CAT 6A UTP-Kabels sind folgende Übertragungsdistanzen möglich: - Bis zu 100 Meter (330 Fuß) für 1080p-HD-Signale
- Bis zu 70 Meter (229 Fuß) für 4K/60 Hz, 4:2:2, 8-Bit-UHD-Signale
- Die Invisible Compression Technology (ICT) von AVPro Edge ermöglicht die Übertragung von Signalen mit einer Gesamtbandbreite von bis zu 18 Gbps, nahezu verlustfrei und ohne sichtbare Qualitätsverluste.
-
PoC – Stromversorgung über HDBaseT
Die Stromversorgung erfolgt direkt über das angeschlossene HDBaseT-Empfangsgerät. Eine separate lokale Stromversorgung ist nicht erforderlich, was die Installation vereinfacht und den Verkabelungsaufwand reduziert. -
EDID-Management
Ein 16-stufiger Drehschalter ermöglicht die Auswahl der gewünschten EDID-Konfiguration. Zusätzlich steht eine „Copy from Output“-Funktion zur Verfügung, mit der die EDID direkt vom angeschlossenen Ausgabegerät übernommen werden kann – ideal zur Sicherstellung optimaler Kompatibilität zwischen Quelle und Anzeige.
TRANSMITTER
| Videoauflösung | Bis zu 4K/60 Hz 4:4:4 |
|---|---|
| VESA Auflösung | Bis DCI 4K (4096x2160) |
| HDR Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audioformate HDMI | PCM 2.0, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD MA, DTS-X, Dolby Atmos |
| HDBaseT Distanz | 100 m / 230 ft (4K & 1080p, Cat 6a) |
| HDMI In/Out | Bis zu 50 ft (Bullet Train HDMI), bis zu 130 ft (Bullet Train AOC) |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Steuerung | Front: 1x Taster zur Eingangswahl Rückseite: RS-232, HDCP Dip-Schalter, EDID-Drehregler |
| Ports | 2x HDMI Typ A, RJ45 (HDBaseT), RS232 (3-poliger Terminalblock) |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagerungstemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (keine Kondensation) |
| Leistungsaufnahme | Max. 12 W |
| Stromversorgung | 100–240 VAC ~ 50/60 Hz, Ausgang: 48 VDC, 0.5 A |
| Abmessungen (ohne Frontplatte) | mm: 31.75 x 49.28 x 106 / in: 1.25 x 1.94 x 4.17 |
| EU Abmessungen | mm: 31.75 x 79 x 79 / in: 1.25 x 3.11 x 3.11 |
| Wandplatz | Einzel-Gang |
| Kompatible Boxen | Mud Rings, EU Boxen, Stud Mount, Clamp Mount, Metall & Kunststoffboxen, LV Boxen |
| Verpackungsmaße | mm: 159 x 137 x 89 / in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.65 lbs (0.294 kg), EU Einheit: 0.52 lbs (0.236 kg), Verpackt: 0.81 lbs (0.368 kg), EU Verpackt: 0.69 lbs (0.312 kg) |

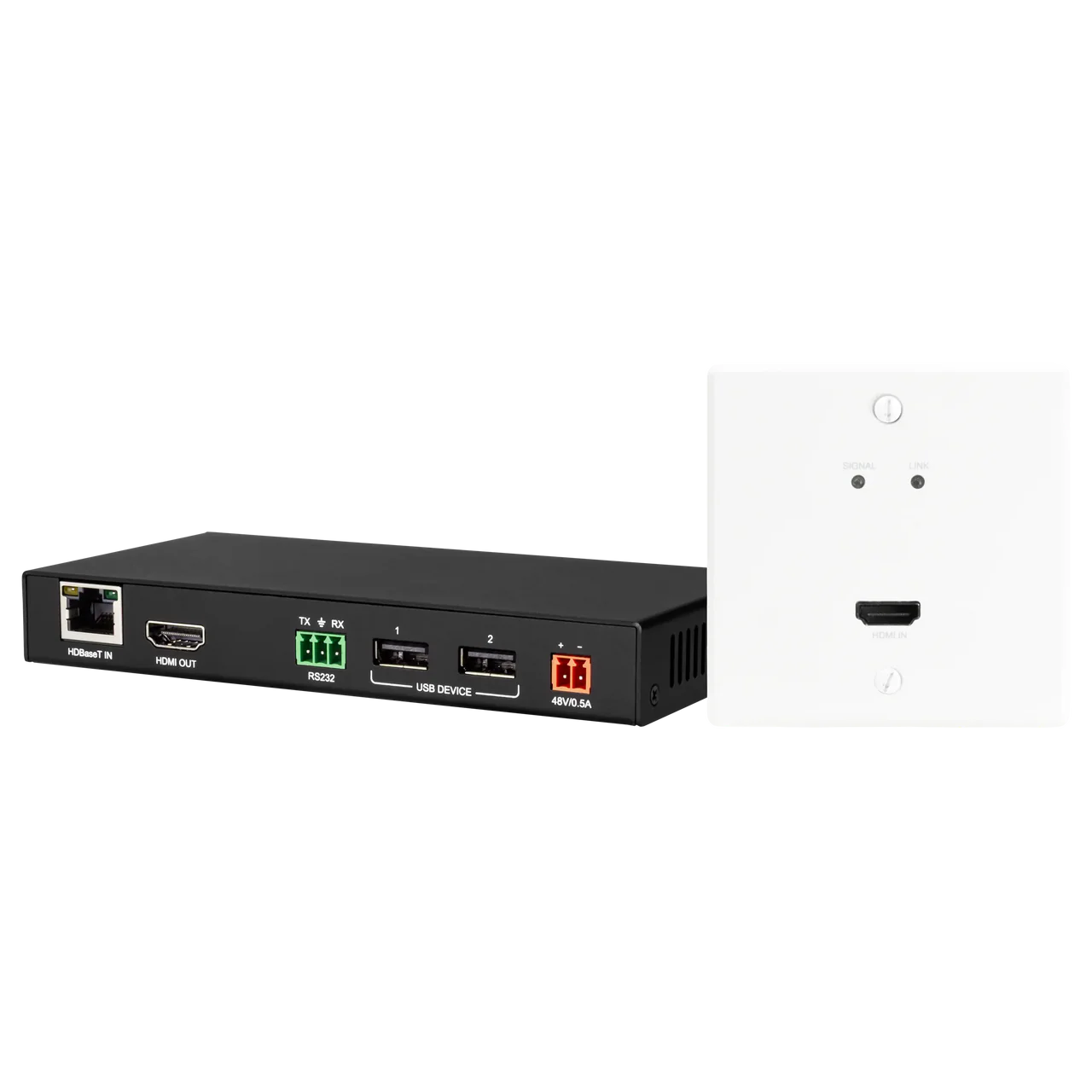

RECEIVER
| Videoauflösung | Bis zu 4K/60 Hz 4:4:4 |
|---|---|
| VESA Auflösung | Bis DCI 4K (4096x2160) |
| HDR Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audioformate HDMI | PCM 2.0, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD MA, DTS-X, Dolby Atmos |
| USB Version | USB 2.0, bis zu 290 Mbps |
| USB Ports | 2x USB Type-A (weiblich) |
| HDBaseT Distanz | 100 m / 230 ft (4K & 1080p, Cat 6a) |
| HDMI In/Out | Bis zu 50 ft (Bullet Train HDMI), bis zu 130 ft (Bullet Train AOC) |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Ports | HDMI Typ A (weiblich), RJ45 (HDBaseT), 2x USB Type-A, RS232 (3-poliger Terminalblock) |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagerungstemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (keine Kondensation) |
| Leistungsaufnahme | Max. 12 W |
| Stromversorgung | 100–240 VAC ~ 50/60 Hz, Ausgang: 48 VDC, 0.5 A |
| Abmessungen | mm: 35.052 x 82.55 x 82.55 / in: 1.38 x 3.25 x 3.25 |
| Verpackungsmaße | mm: 159 x 137 x 89 / in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.69 lbs (0.31 kg), Verpackt: 0.79 lbs (0.36 kg) |
