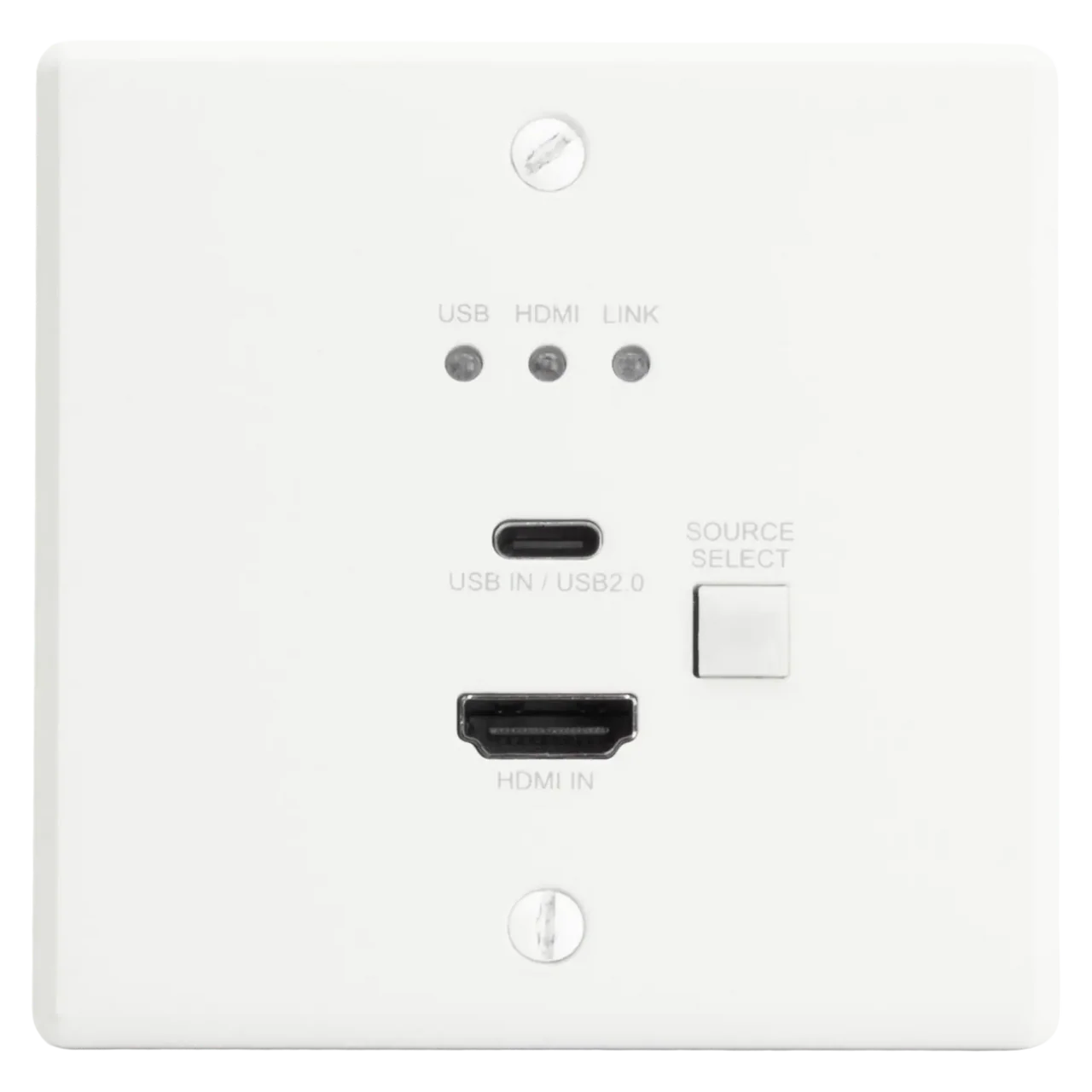

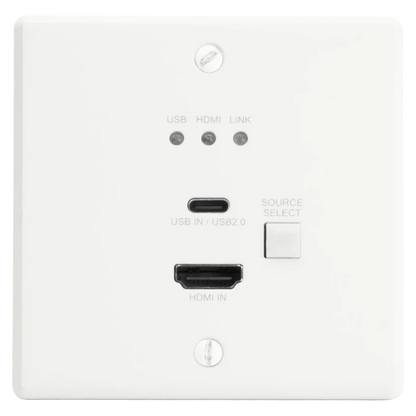

nternational ConferX Low-Profile HDMI/USB-C Wall Plate Transmitter via HDBaseT
Die AC-CXWP-LPDHU-EU-Serie aus der ConferX-Produktlinie von AVPro Edge ist ein Wandanschlussfeld mit niedrigem Profil, das über zwei Eingänge (HDMI und USB-Typ-C) verfügt und HDBaseT-Signalübertragung unterstützt. Es wurde für eine problemlosen Installation in einer Standard-Einzelunterputzdose entwickelt.

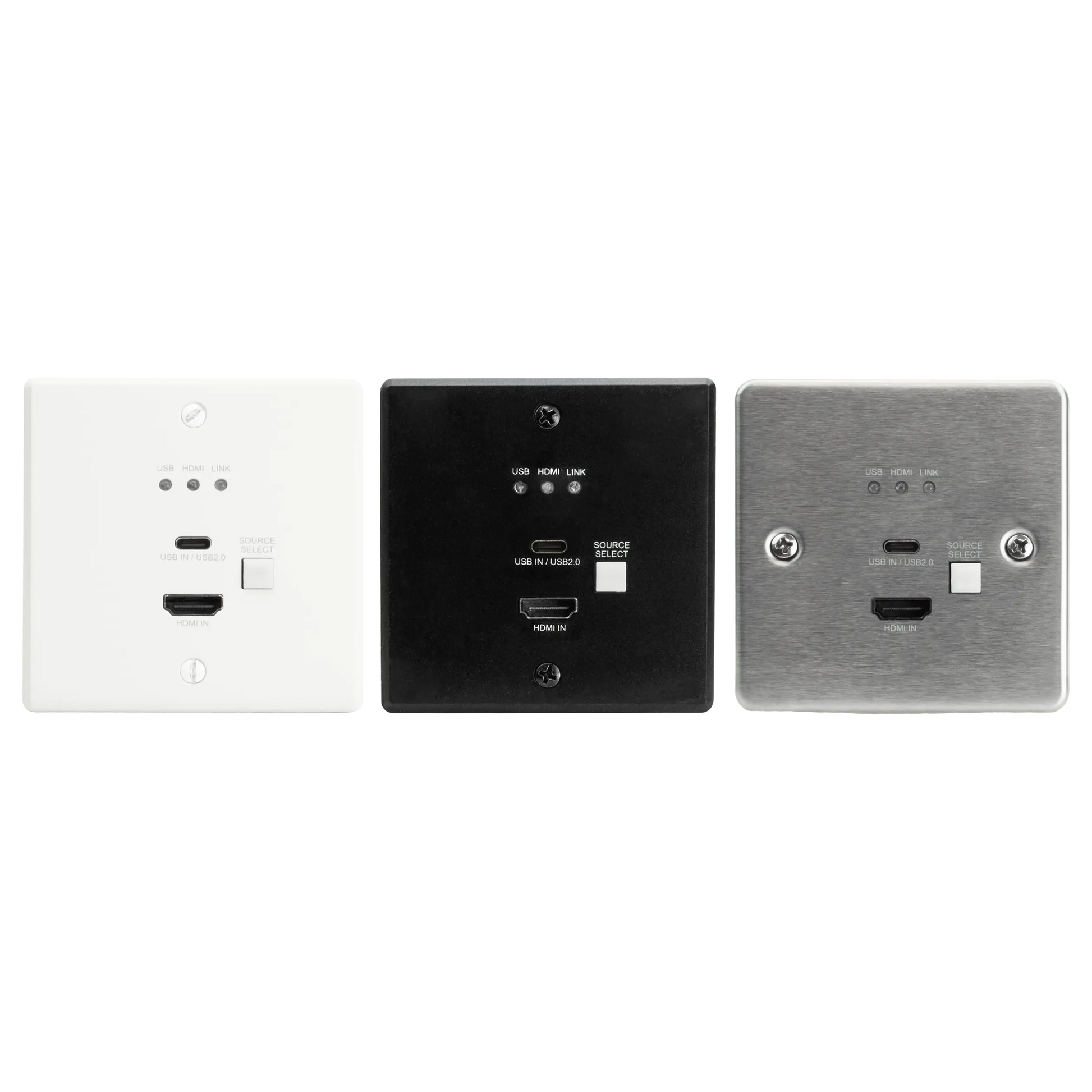

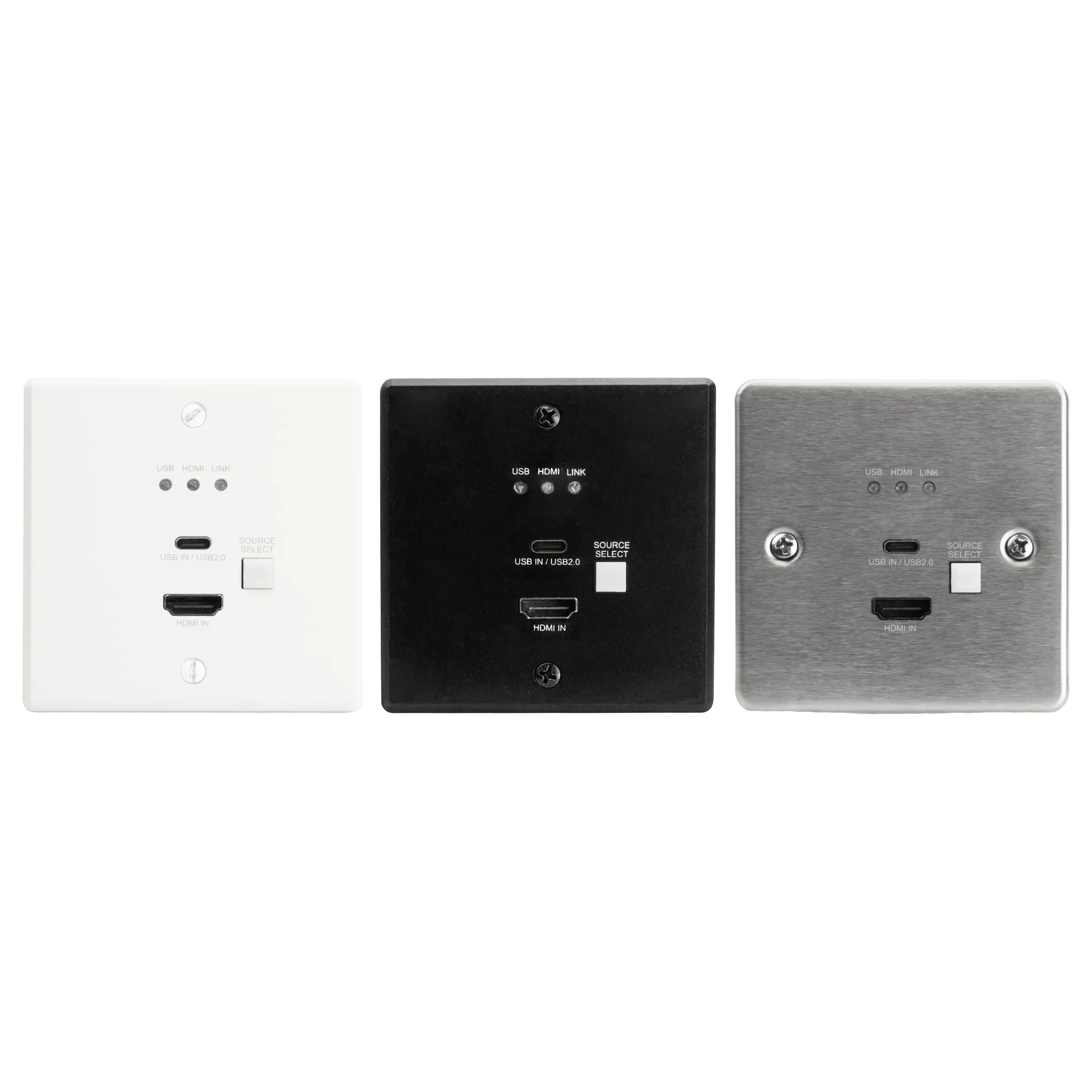

Nach der Installation ragt das Wandanschlussfeld nur 5 Millimeter aus der Wand heraus, was für ein ästhetisch schlankes und modernes Erscheinungsbild sorgt. Die Standardgröße beträgt 86 mm Breite x 86 mm Höhe. Die Wandanschlussfelder sind in hochwertigen weißen, schwarzen und Edelstahl-Oberflächen erhältlich (Schwarz und Edelstahl sind separat erhältlich).
Mit Cat 6A-Verkabelung können 1080p-Signale über Entfernungen von bis zu 100 Metern übertragen werden, während 4K/60 Hz, 4:2:0, 8-Bit-Signale fehlerfrei bis zu 70 Meter übertragen werden. Die legendäre Invisible Compression Technology (ICT) von AVPro Edge ermöglicht die erfolgreiche Übertragung von Quellkonfigurationen mit einer Bandbreite von bis zu 18 Gbps.
Standardmäßige PC-Timings und VESA-Datenraten, wie sie in Geschäfts- und Bildungsumgebungen üblich sind, werden problemlos vom AC-CXWP-LPDHU-T-EU übertragen.
Alle ConferX-Produkte sind nach US-Militärstandards konstruiert und gefertigt und werden durch die 10-jährige, unkomplizierte Garantie von AVPro Edge geschützt.
- Auto-Sensing-Eingänge – Sobald ein Benutzer ein HDMI- oder USB-Typ-C-Kabel mit einem Gerät verbindet, erkennt der gewählte Eingang des AC-CXWP-LPDHU-T-EU automatisch das Signal und startet die Übertragung. LED-Statusanzeigen bestätigen die Signalverfügbarkeit sowie die Verbindung zum Empfänger.
- HDCP-Eingabeanforderungsschalter – Wird das Gerät in einer Umgebung installiert, in der kopiergeschützte Inhalte nicht übertragen werden, kann ein HDCP-DIP-Schalter von EIN (HDCP 2.x angefordert) auf AUS (kein HDCP angefordert) umgeschaltet werden, um verbindungsfehlerfreie Übertragungen sicherzustellen.
- HDBaseT 2.0-Protokoll für Signalübertragung – Bei korrekt verlegtem und abgeschlossenem CAT 6A UTP-Kabel sind Übertragungsdistanzen von bis zu 100 m für HD 1080p-Signale und 70 m für 4K/60 Hz, 4:2:2, 8-Bit UHD-Signale möglich. Die Invisible Compression Technology von AVPro Edge ermöglicht die Übertragung von Signalen mit bis zu 18 Gbps Bandbreite.
- PoC HDBaseT-Stromversorgung – Die Stromversorgung erfolgt über das HDBaseT-Empfangsgerät. Eine lokale Stromversorgung ist nicht erforderlich.
- EDID-Management – Ein 16-stufiger Drehschalter ermöglicht die Auswahl der EDID-Konfiguration, einschließlich der Kopierfunktion vom Ausgangssignal.
TRANSMITTER
| Videoauflösung | HDMI: Bis zu 4K/60 Hz 4:4:4 USB Type-C (DP): Bis zu 4K/60 Hz 4:2:0 |
|---|---|
| VESA Auflösung | Bis DCI 4K (4096x2160) |
| HDR Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audioformate | PCM 2.0, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD MA, DTS-X, Dolby Atmos |
| USB Version | USB 2.0, bis zu 290 Mbps |
| USB Ports | USB Type-C (HOST) |
| HDBaseT Distanz | 100 m / 230 ft (4K & 1080p, Cat 6a) |
| HDMI In/Out | Bis zu 50 ft (Bullet Train HDMI), bis zu 130 ft (Bullet Train AOC) |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Steuerung | Front: 1x Taster zur Eingangswahl Rückseite: RS-232, HDCP Dip-Schalter, EDID-Drehregler |
| Ports | HDMI Typ A (weiblich), RJ45 (HDBaseT), USB Type-C (HOST), RS232 (3-poliger Terminalblock) |
| USB Tier | 1 Tier – Gerät fügt einen Tier zur USB-Kette hinzu |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagerungstemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (keine Kondensation) |
| Leistungsaufnahme | Max. 12 W |
| Stromversorgung | 100–240 VAC ~ 50/60 Hz, Ausgang: 48 VDC, 0.5 A |
| Abmessungen (ohne Frontplatte) | mm: 31.75 x 49.28 x 106 / in: 1.25 x 1.94 x 4.17 |
| EU Abmessungen | mm: 31.75 x 79 x 79 / in: 1.25 x 3.11 x 3.11 |
| Wandplatz | Einzel-Gang |
| Kompatible Boxen | Mud Rings, EU Boxen, Stud Mount, Clamp Mount, Metall & Kunststoffboxen, LV Boxen |
| Verpackungsmaße | mm: 159 x 137 x 89 / in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.51 lbs (0.232 kg), EU Einheit: 0.53 lbs (0.240 kg), Verpackt: 0.67 lbs (0.306 kg), EU Verpackt: 0.69 lbs (0.312 kg) |
RECEIVER
| Videoauflösung | Bis zu 4K/60 Hz 4:4:4 |
|---|---|
| VESA Auflösung | Bis DCI 4K (4096x2160) |
| HDR Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audioformate HDMI | PCM 2.0, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD MA, DTS-X, Dolby Atmos |
| USB Version | USB 2.0, bis zu 290 Mbps |
| USB Ports | 2x USB Type-A (weiblich) |
| HDBaseT Distanz | 100 m / 230 ft (4K & 1080p, Cat 6a) |
| HDMI In/Out | Bis zu 50 ft (Bullet Train HDMI), bis zu 130 ft (Bullet Train AOC) |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Ports | HDMI Typ A (weiblich), RJ45 (HDBaseT), 2x USB Type-A, RS232 (3-poliger Terminalblock) |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagerungstemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (keine Kondensation) |
| Leistungsaufnahme | Max. 12 W |
| Stromversorgung | 100–240 VAC ~ 50/60 Hz, Ausgang: 48 VDC, 0.5 A |
| Abmessungen | mm: 35.052 x 82.55 x 82.55 / in: 1.38 x 3.25 x 3.25 |
| Verpackungsmaße | mm: 159 x 137 x 89 / in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.69 lbs (0.31 kg), Verpackt: 0.79 lbs (0.36 kg) |
