Der AC-MXNET-1G-DANTE-E ist ein Dante-Audio-kompatibler Encoder für das MXnet 1G Ecosystem von AVPro Edge und entspricht in seiner Grundkonfiguration und technischen Ausstattung dem Modell AC-MXNET-1G-E. Die Vielseitigkeit im Systemdesign wird durch die Integration der Audinate-Technologie erweitert, die eine verlustfreie ADC-DAC-Zweikanal-Dante-Audiokodierung ermöglicht. Der AC-MXNET-1G-DANTE-E kodiert gleichzeitig Stereo-Audio von einer HDMI-Videoquelle, sendet das HDMI-Audio an einen MXnet Decoder und platziert das Dante-kodierte Audio im Dante-Netzwerk zur standortweiten Verteilung an beliebige Dante-fähige Geräte.
AVPro Edge verwendet den Ultimo-Chipsatz von Dante, der eine 100 % verlustfreie ADC-DAC-Verarbeitung bietet – mit Sampling-Raten von 44,1 kHz bis 96 kHz und 16-, 24- oder 32-Bit Wortlängen. Dies ermöglicht eine hochwertige, nahezu latenzfreie Übertragung von Sprach- und Musiksignalen. Die Übertragungsdistanz entspricht der von Ethernet (bis zu 100 Meter / 328 Fuß), abhängig von Kabelqualität, präziser Terminierung und Störfaktoren in der Umgebung.
Das Gehäuse des AC-MXNET-1G-DANTE-E ist breiter (bei frontaler Ansicht), um den Dante Ultimo-Chipsatz und die unterstützende Schaltung unterzubringen. Thermisch führt dies zu einer leicht bis moderat erhöhten Betriebstemperatur. Für eine korrekte Luftzirkulation und zur Einhaltung der Garantiebedingungen muss der AC-MXNET-1G-DANTE-E vertikal im AVPro Edge AC-EZRACK-15 installiert werden.
Obwohl Dante die Ethernet-Technologie nutzt (CAT5e/CAT6-Kabel, RJ-45-Stecker, Standard-Netzwerk-Switches), ist es nicht identisch mit Ethernet. Dante-Netzwerke sind in der Regel isolierte, geschlossene Systeme. Alle MXnet 1G Switches von AVPro Edge können eigenständig für Dante-Netzwerke verwendet werden. Dante- und MXnet 1G-Systeme können auch hybrid betrieben werden, indem sie sich denselben Netzwerk-Switch teilen, bei entsprechender Switch-Konfiguration.

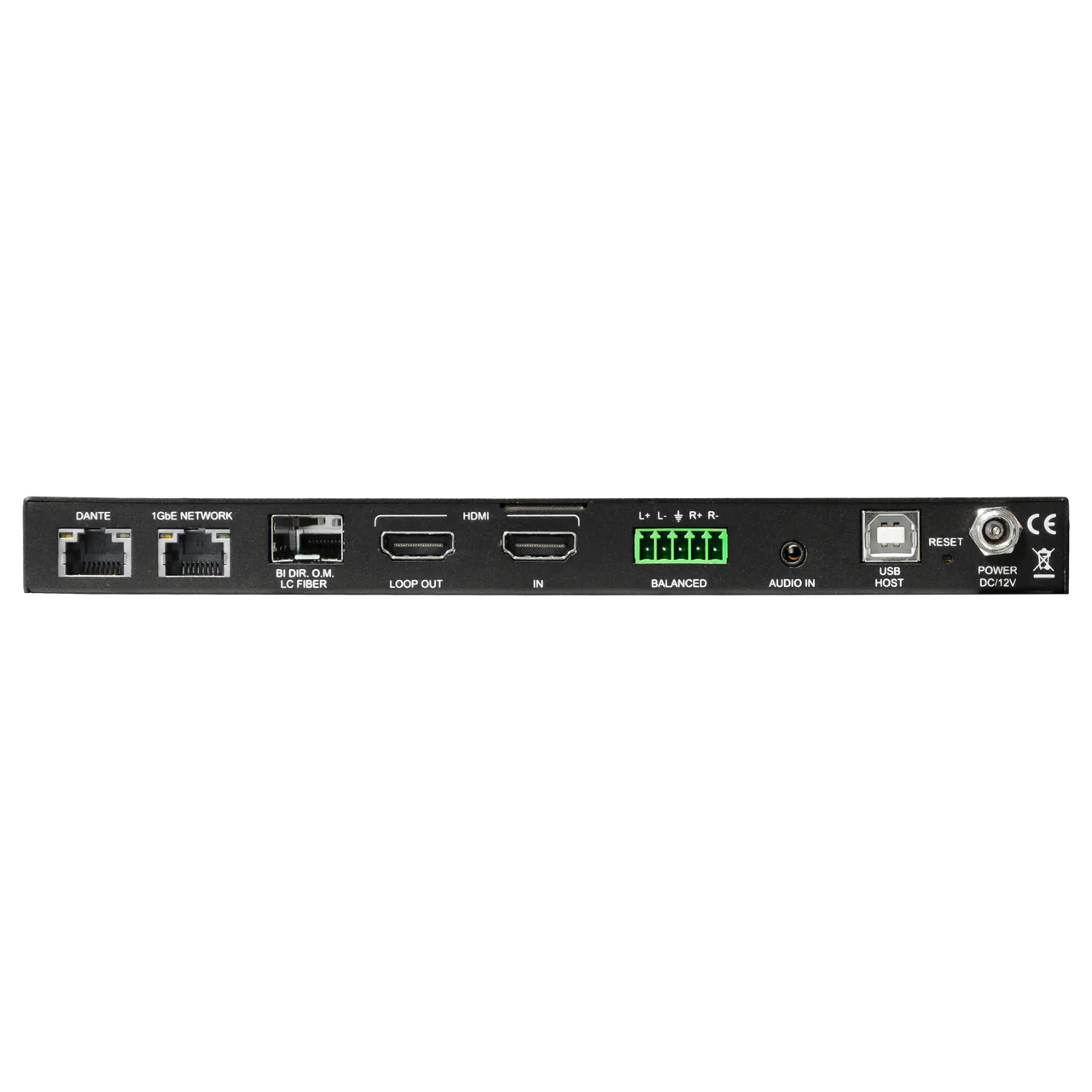

Das erweiterte Gehäuse des AC-MXNET-1G-DANTE-E enthält einen Dante RJ-45 Netzwerkanschluss. Sobald das Gerät eingeschaltet und mit einem Dante-Netzwerk verbunden ist, wird es automatisch erkannt und kann über die Dante Controller Software zur Audioverteilung an Dante-fähige Geräte eingebunden werden – einschließlich anderer AC-MXNET-1G-DANTE-E-Einheiten oder dem AC-DANTE-D Decoder. Die LEDs am Dante-Port zeigen Verbindungsstatus und Aktivität an.
Der AC-MXNET-1G-DANTE-E vereint die Vorteile von Dante Audio und dem MXnet 1G Ecosystem in einem einzigen Gerät und bietet damit eine flexible Lösung für aktuelle Anforderungen und eine zukunftssichere Erweiterbarkeit.
Kernfunktionen und technisches Profil
Identisch mit dem Modell AC-MXNET-1G-E. Dies gewährleistet Kompatibilität und Konsistenz mit bestehenden Systemen. Nutzer, die mit dem AC-MXNET-1G-E vertraut sind, werden dieses Produkt problemlos integrieren und bedienen können.
Dante-Audio-Encoding/-Decoding mit MXnet 1G-Ressourcen
In einem einzigen Gehäuse kombiniert – für höhere Effizienz. Diese Integration reduziert den Bedarf an mehreren Geräten, spart Platz und vereinfacht die Einrichtung.
Gleichzeitiges Dante-Encoding und -Decoding
Unterstützt bidirektionale Signalverarbeitung. Dies ermöglicht die Echtzeit-Audiobearbeitung in beide Richtungen und erhöht die Flexibilität bei der Audioverteilung und -verwaltung. Die bidirektionale Funktionalität ist besonders nützlich in komplexen Audio-Setups mit mehreren Ein- und Ausgangsströmen.
Automatische Geräteerkennung im Dante-Netzwerk
Vereinfacht den Einrichtungsprozess durch automatische Erkennung kompatibler Geräte. Diese Funktion verkürzt die Konfigurationszeit und minimiert Verbindungsfehler. Sie erleichtert zudem die schnelle Integration neuer Geräte in bestehende Dante-Netzwerke.
MXnet 1G-Switches für Dante-Netzwerke
Können als eigenständige Geräte in Dante-Netzwerken verwendet werden. Diese Vielseitigkeit ermöglicht flexible Netzwerkkonfigurationen und Skalierbarkeit. Sie bieten zudem eine kosteneffiziente Lösung für kleinere Dante-Installationen, die keine zusätzliche Netzwerktechnik erfordern.
Konnektivität mit Dante-kompatiblen Geräten
Einschließlich des Modells AC-DANTE-D. Diese breite Kompatibilität gewährleistet die Integration mit einer Vielzahl von Dante-fähigen Geräten. Nutzer können vielseitige Audiosysteme mit verschiedenen Dante-kompatiblen Produkten unterschiedlicher Hersteller aufbauen.
| Encoding | |
|---|---|
| Video Codec | Proprietary Codec based on M-JPEG |
| Audio Codec | Proprietary Codec |
| Latency | 16ms @ 60Hz |
| Streaming Protocols | TCP, UDP, IP, IGMP-V2, DANTE |
| Copy Protection | HDCP 2.2 and earlier |
| Video Input/Ingestion | |
| Signal Type | DVI 1.0 (ingested, outputs as HDMI), HDMI 2.0b |
| Video Resolution | 720p@50/60Hz; 1080p@24, 50 & 60Hz; 4K@30Hz |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 (Compresses to RGB Output) |
| RGB Bit Depth per Color | 1080p (8-, 10-bit), 4K (8-, 10-bit) (Compresses to 8-bit Output) |
| Visually Lossless | 1080p@60Hz SDR RGB (8-bit), 4K@30Hz SDR RGB (8-bit) |
| Audio | |
| Audio Format (End to End) | PCM 2, 5.1, 7.1 Channel, Dolby Digital 5.1, Dolby Digital Plus, DTS 5.1, DTS–ES, DTS–HD High Resolution |
| Audio Format (HDMI Loopout) | Same as End to End, plus Dolby MAT 8Ch |
| Embedded Audio | Stereo Analog Audio (3.5 mm jack) |
| De-Embedded Audio | Balanced Stereo Analog Audio (5-pin phoenix) |
| Ports | |
| Ethernet | (2) × female RJ45, PoE, one for MXnet signal, one for Dante signal |
| SFP | (1) × SFP Slot |
| HDMI | (2) × HDMI Type A 19-pin, female (1 input, 1 loop out) |
| Audio |
(1) × 5-pin Terminal Block, Balanced L/R Audio out (1) × 3.5 mm mini stereo jack, Audio in |
| IR |
(1) × IR-PASS (1) × IR-EYE (1) × IR-OUT |
| RS232 | (1) × 3-pin Terminal Block |
| USB |
(1) × USB 2.0 Type-B for USB extension and KVM (1) × USB Micro for MXnet service |
| Distance | |
| Ethernet | 100 Meters / 330 Feet over CAT5e and above |
| SFP and Fiber |
1000BASE-SX SFP (MMF, 850nm, 550m, LC, DOM) 1000BASE-LX/LH SFP (1310nm, 10km) |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Operating Humidity | 5–90% RH (No Condensation) |
| Cooling | Fanless Cooling |
| Acoustic Noise Level | 0dB |
| Power | |
| Max Power Consumption | 7.4W |
| PoE | IEEE 802.3af (15.4W) |
| Power Supply Unit | Input: AC 120–240V, 50/60Hz, 0.8A Output: DC 12V, 2A |
| Dimensions | |
| Mounting | Rack and furniture mount support |
| Unit (mm) | 215 × 104 × 20 |
| Unit (inch) | 8.46 × 4.09 × 0.79 |
| Packaged (mm) | 310 × 180 × 54 |
| Packaged (inch) | 12.2 × 7.09 × 2.13 |
| Weight (Unit) | 1.29 lbs / 0.59 kg |
| Weight (Packaged) | 1.73 lbs / 0.785 kg |
| Regulatory & Warranty | |
| Regulatory | CE / FCC / UL |
| Product Warranty | 10 Years |
