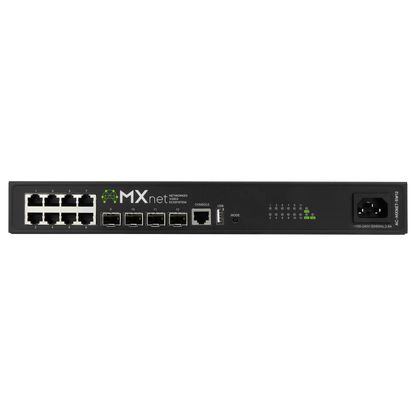

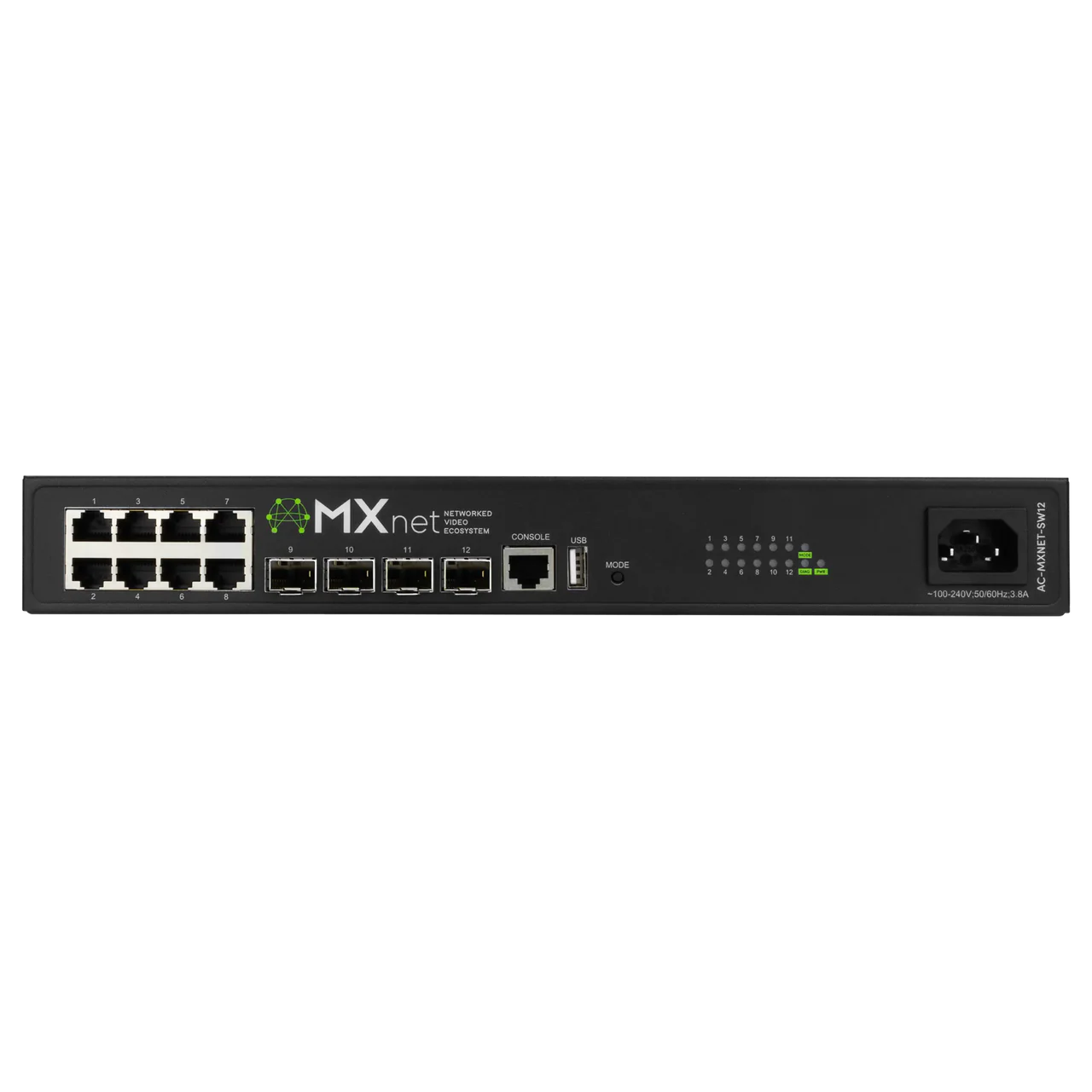

MXnet 1G 12 Port Network Switch

Der AVPro Edge AC-MXNET-SW12 fügt sich als schnell schaltender, latenzarmer 12-Port Netzwerk-Switch perfekt in das MXnet Ecosystem ein und ist ideal dimensioniert für kompakte Systeme. Vier 10 Gbps SFP+ Uplink-Ports ermöglichen eine Hochgeschwindigkeits-Konnektivität zum Kernnetzwerk sowie Auto-Uplink und Link Aggregation zu jedem AC-MXNET-SW12/24/48 Switch. Dadurch eignet sich der Switch hervorragend für großflächige AV-over-IP-Installationen und bietet flexible, kostengünstige Erweiterungsmöglichkeiten – sowohl geplant als auch im Notfall.

Konfigurierbar über die MXnet Mentor Software, nutzt der AC-MXNET-SW12 das von AVPro Edge entwickelte Netzwerkbetriebssystem, das bereits bei den Modellen AC-MXNET-SW24 und AC-MXNET-SW48 zum Einsatz kommt. Dieses analysiert die Multicast-Paketierung und optimiert die Schaltgeschwindigkeit für eine maximale Datenübertragungsrate. Wie alle Switches von AVPro Edge unterstützt auch der AC-MXNET-SW12 IGMP Snooping und Quality of Service (QoS) für eine reibungslose und zuverlässige Audio-/Video-Stream-Übertragung. Er ist vorkonfiguriert für eine einfache Plug-and-Play-Integration in das MXnet Ecosystem.

Schnelles Umschalten – Praktisch nicht wahrnehmbar: Umschalten von Quelle zu Quelle in zwei Sekunden oder weniger – ganz ohne inhaltsfreie schwarze Bildschirme an den Endpunkten.

Geringe Latenz – Eine A/V-Einsetzzeit von 70 ms oder weniger liegt unterhalb der menschlichen Wahrnehmungsschwelle. Die in das MXnet-Ökosystem integrierten Switches der MXnet-SW-Serie erreichen eine durchschnittliche Systemlatenz von etwa 35 ms. Unterschiedliche Signaltypen tragen jedoch zu variierenden Latenzzeiten bei. Interne Tests von AVPro ergaben folgende Messwerte:

• MXnet Punkt-zu-Punkt (HDMI oder Decoder Analog-Ausgang)
  ≤ 33 ms (1 Frame)

• MXnet Encoder (ohne Downmixing / nur 2-Kanal PCM)
  ≤ 1 ms

• MXnet Encoder (AVDM)
  ≤ 60 ms
  Die 60 ms treten beim Downmixing von High-Bitrate-Audio wie Dolby TrueHD oder DTS Master Audio auf – die Latenz ist jedoch meist geringer. Eine durchschnittliche Latenz von 70 ms oder weniger gilt als nicht wahrnehmbar, wobei dies von der individuellen Seh- und Hörwahrnehmung abhängt.

IAVP (Intelligente Audio-/Video-Verarbeitung) – Jede Teilkomponente der Netzwerkswitch-Module, die die Multicast-Verarbeitung beeinflusst, wurde sorgfältig neu konzipiert. IGMP, Jumbo Frames, Spanning Tree und Multicast-Filterung wurden vollständig für eine effiziente Netzwerkübertragung optimiert.

MXnet NOS (Network Operating System) – Die CPU-Auslastung bei Multicast wurde vollständig überarbeitet und auf hohe Effizienz ausgelegt. Selbst bei voller Bestückung des AC-MXNET-SW24 überschreitet die Prozessorlast nie 40 %. Die durchschnittliche Systemstartzeit beträgt 1 Minute und 45 Sekunden – vom Kaltstart bis zur vollständigen Funktionalität, einschließlich der Aktivierung von PoE-Geräten.
