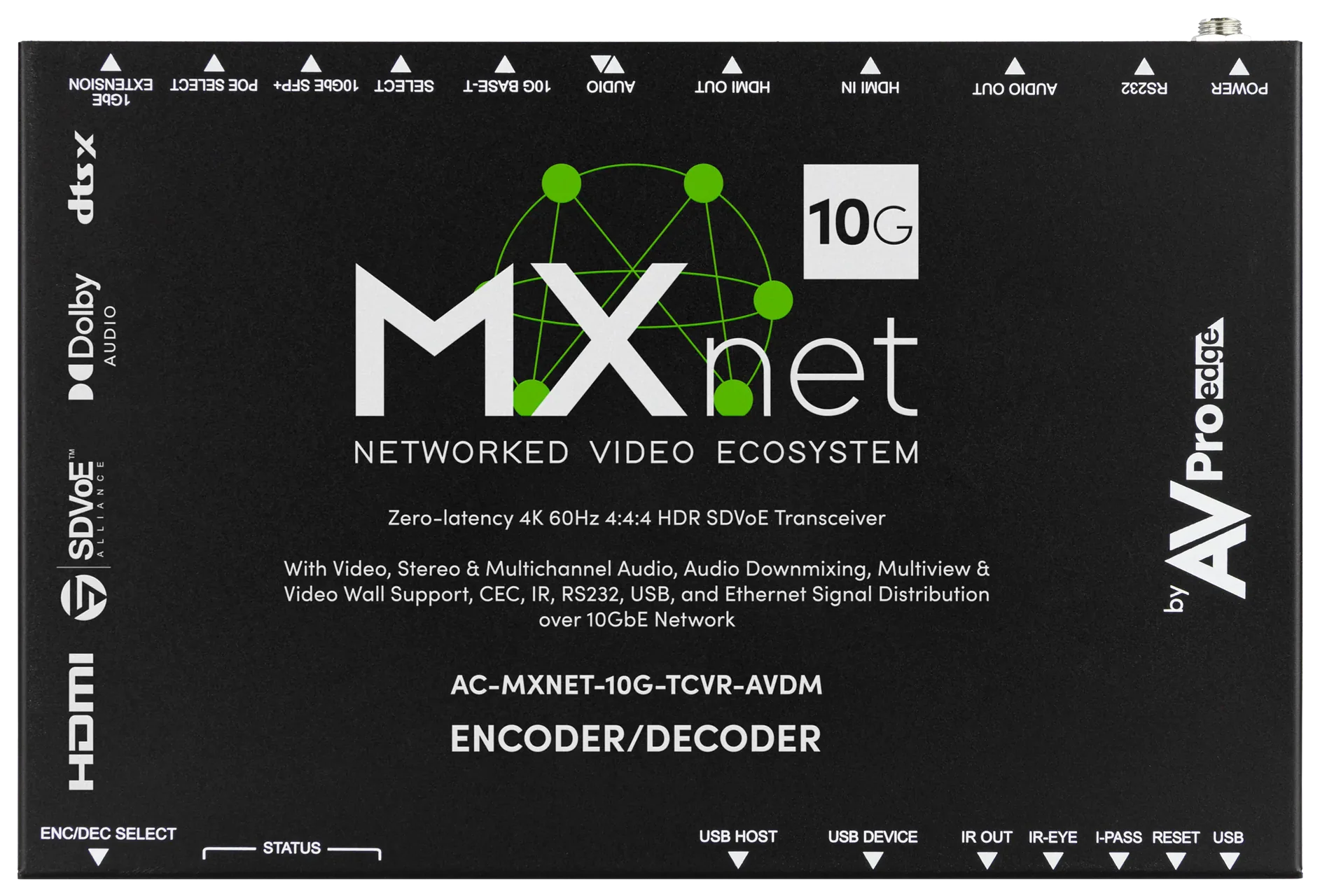

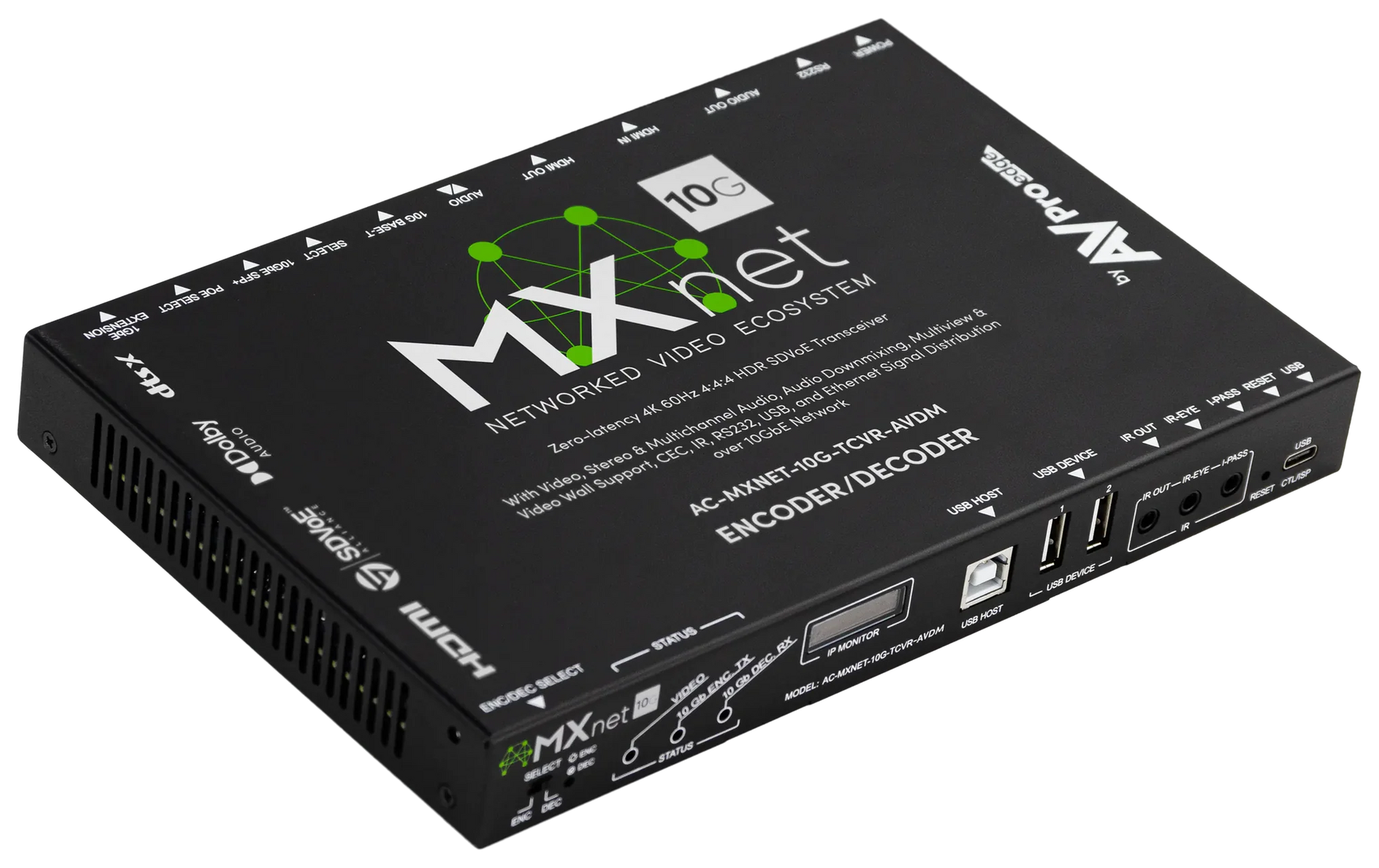

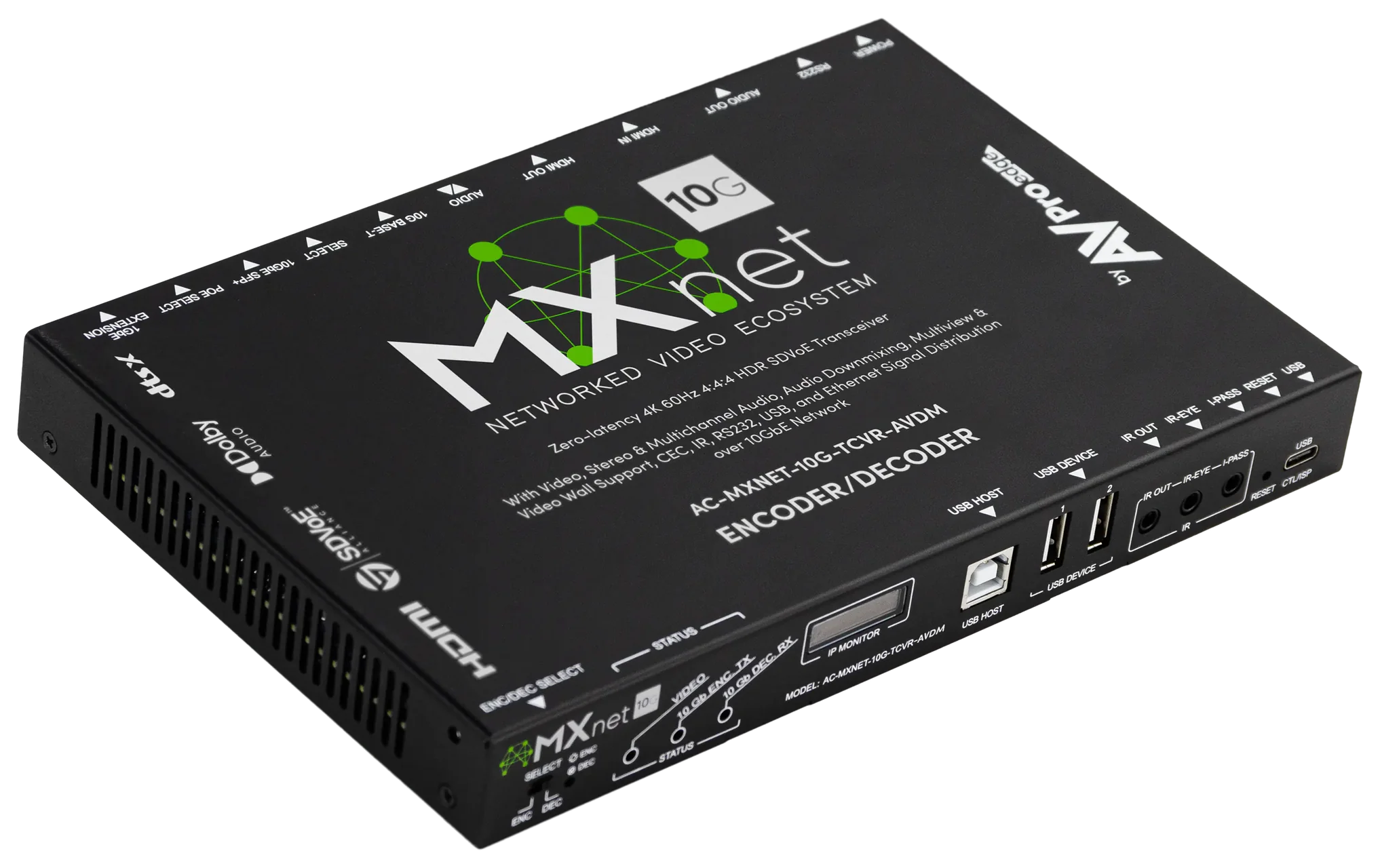

MXnet 10G SDVoE Transceiver with Downmixing

Der AC-MXNET-10G-TCVR-AVDM nutzt die vollständige technologische Architektur seines MXNET-10G-TCVR-Pendants, erweitert jedoch die Plattform-Vielseitigkeit durch die Integration von High-Bitrate-Downmixing-Funktionen, die das ohnehin leistungsstarke technische Profil ergänzen.

Wird der AC-MXNET-10G-TCVR-AVDM im Transmitter-Modus verwendet, um eine Mehrkanalquelle zu kodieren und digital zu paketieren für die Verteilung im MXnet 10G-Ökosystem, greift ein proprietärer 8-Kanal-Bitstream-Audio-Downmixing-Decoder ein. Dieser verarbeitet Dolby Atmos, IMAX Enhanced oder andere verlustfreie High-Bitrate-Audio-Codecs, extrahiert daraus ein symmetrisches analoges Stereo-Signal und stellt es über einen symmetrischen Phoenix-Anschluss für Drittanbieter-Audiosysteme zur Verfügung. Die digitale Komponente des Audiosignals wird durchgeschleift und kann von MXNET-10G-TCVRs im Decoder-Modus weiterverarbeitet werden.

Der AC-MXNET-10G-TCVR-AVDM kann auch mit einem AC-MXNET-10G-TCVR kombiniert werden, um leistungsstarke Punkt-zu-Punkt-Anwendungen zu realisieren.

AVPro Edge hat in die MXnet-10G-Plattform mehrere fortschrittliche Konzepte integriert, die sie zu einem technologischen Meilenstein machen – etwas, das vor einem Jahr noch undenkbar schien. Das Design ist unverzichtbar, einzigartig und auf dem Weg, ein sofortiger Klassiker zu werden. Der neue AC-MXNET-10G-AVDM ist ein weiteres flexibles Gateway in der nächsten Generation der 10G AV-over-IP Multicast-Produkte von AVPro Edge.

• Downmixing – Wenn sich eine UHD-4K-Mehrkanalquelle zentral befindet und mit Drittanbieter-Automatisierungs- und Verteilungssystemen sowie Encodern des MXnet-10G-Ökosystems kombiniert wird, extrahiert das speziell ausgestattete AC-MXNET-10G-AVDM Stereo-Analog-Audio (symmetrisch, bis zu 24 Bit / 48 kHz Samplingrate) aus Achtkanal-Dolby-Atmos-, DTS:X- oder anderen hochbitratigen digitalen Audio-Codecs. Dieses analoge Signal kann an analoge Verteilungssysteme weitergegeben werden, während die digitalen Codecs per Multicast-Routing durchgereicht und für nachgelagerte MXnet-10G-Geräte verfügbar gemacht werden. HDMI Loop-Out am AC-MXNET-10G-AVDM kann verwendet werden, um den unveränderten digitalen Codec an ein Surround-Prozessorgerät im selben zentralen Standort weiterzuleiten.

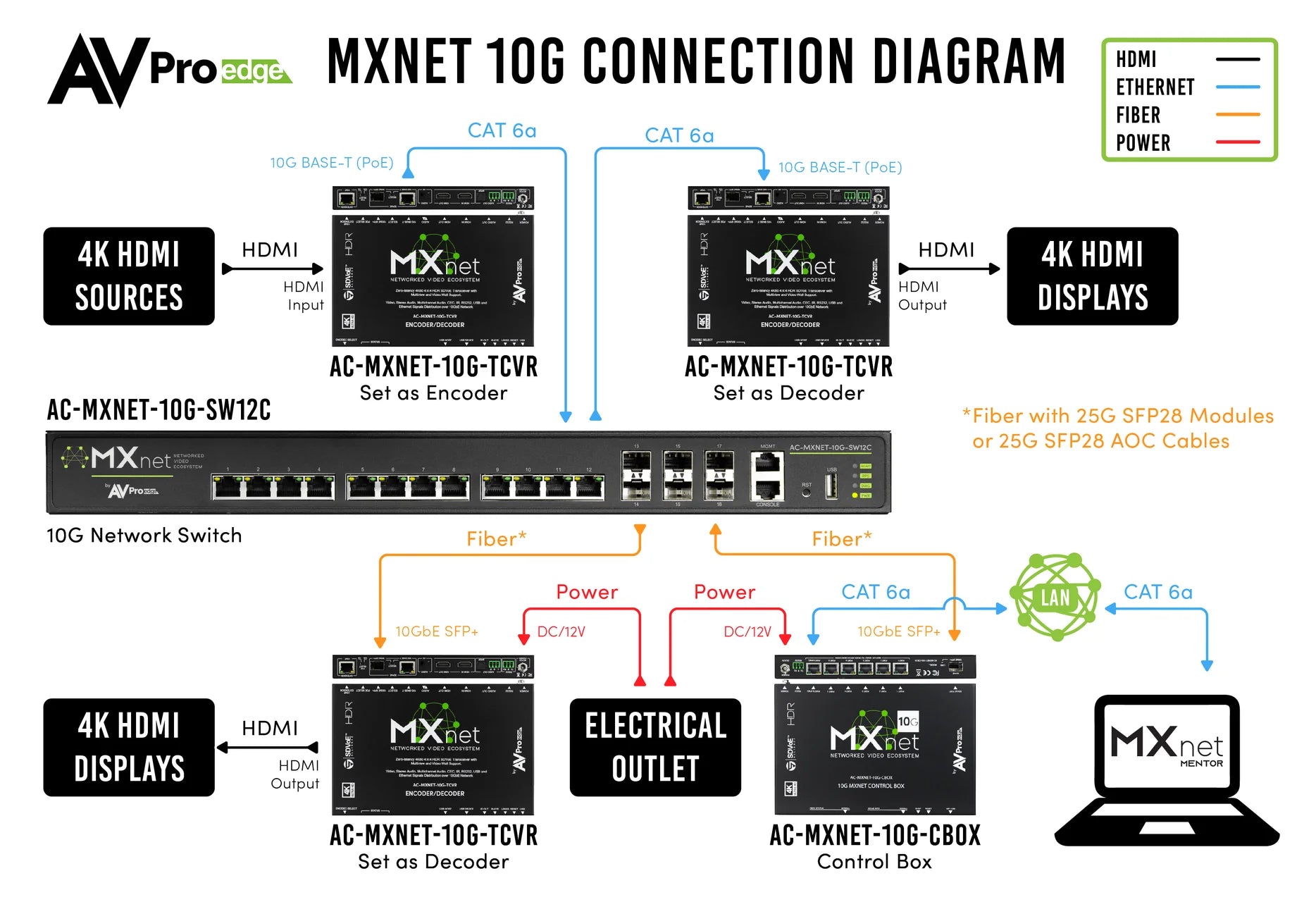

• The Matrix Transformed – AVPro Edge ist Mitglied der SDVoE Alliance, der nächsten Generation von AV-over-IP. Das MXnet-10G-Ökosystem aus Controller, Transceiver und Switches stellt einen völlig neuen Ansatz für AV-Systemdesigns dar – ohne Einschränkungen durch Signalreichweiten. Die Entfernung spielt keine Rolle mehr bei der Produktauswahl oder Nutzung von Systemfunktionen.
• AC-MXNET-10G-TCVR ist ein zentrales Element des MXnet-10G-Ökosystems und übernimmt zwei Hauptfunktionen, die bequem über das Frontpanel auswählbar sind. Als Encoder-Transmitter überwindet er physische Einschränkungen wie begrenzte Eingänge, Quellstandorte oder Formatvorgaben. Das codierte Quellsignal wird „paketiert“ und über das Netzwerk an als Decoder konfigurierte AC-MXNET-10G-TCVR-Geräte gesendet. Die Anzahl der Geräte ist nur durch die verfügbaren Switch-Ports begrenzt.
• Genlock Mode – Die über das MXnet-10G-Ökosystem übertragenen Videosignale sind entweder unkomprimiert oder verwenden eine visuell verlustfreie, pixelgenaue Kompression. In kritischen Anwendungen synchronisiert der Genlock-Modus den Decoder-Ausgang mit dem Encoder-Eingang und gibt das Signal unverändert weiter. Die Latenz beträgt maximal 0,1 ms (1/400 eines Frames) – vergleichbar mit traditionellen Matrix-Switches für Live-Events, medizinische Anwendungen oder professionelle Postproduktion.
• Seamless Fast Switching – Auch wenn Skalierung im Decoder nicht deaktiviert ist (wie im Genlock-Modus), erfolgt das Umschalten extrem schnell – innerhalb von ein bis zwei Frames (ca. 17–34 ms). Ein AC-MXNET-10G-TCVR im Decoder-Modus bleibt mit dem Display verbunden, wodurch ein erneutes Synchronisieren und der gefürchtete „Black Screen“ vermieden werden. Bei Bedarf kann das Bild auf 4K hochskaliert oder von 4K herunterskaliert werden.
• Multi-View Designed-In – Jeder Monitor, Fernseher oder Projektor, der mit einem als Decoder konfigurierten AC-MXNET-10G-TCVR verbunden ist, kann MultiView-Kompositionen anzeigen – ganz ohne zusätzliche Hardware. Bis zu 32 Bilder (8×4 oder 4×8) können als Raster, Hybrid-Raster, Fensteranordnung, Bild-in-Bild (PIP) oder Bild-und-Bild (PAP) dargestellt oder individuell angepasst werden.
• Video Wall Ready – Der AC-MXNET-10G-TCVR unterstützt Rahmenoptimierung und asymmetrische Layouts. Videowände bis zu 8×8 sind möglich, wenn AC-MXNET-10G-TCVR-Einheiten mit entsprechenden Displays kombiniert werden.
• Audio Breakaway and Independent Routing – Jedes von HDMI 2.0b unterstützte Audiosignal kann über das MXnet-10G-Ökosystem verteilt werden. Clubs, Sportbars und Familienlokale profitieren von der separaten Audioverteilung. Hochwertige Wohnprojekte nutzen häufig unabhängige Wege für Video und Mehrkanal-Audio. Mit dem AVPro Edge AC-MXNET-10G-TCVR sind kreative Systemdesigns ohne Einschränkungen möglich.
• MXnet 10G Mentor – Zugriff über die AC-MXNET-10G-CBOX ermöglicht schnelle API-Konfiguration und Systemänderungen.
• Open-Architecture System Layout – Mit Kupfer- und Glasfaser-I/Os sind die Möglichkeiten im Systemdesign nahezu unbegrenzt. Ob im Nachbarraum oder auf dem gesamten Campus – die Signalqualität bleibt hoch und die Latenz niedrig, wenn Encoder und Decoder des AC-MXNET-10G-TCVR miteinander verbunden sind. Noch nie hatten Integrationsprofis eine so große kreative Freiheit wie mit MXnet-10G.
