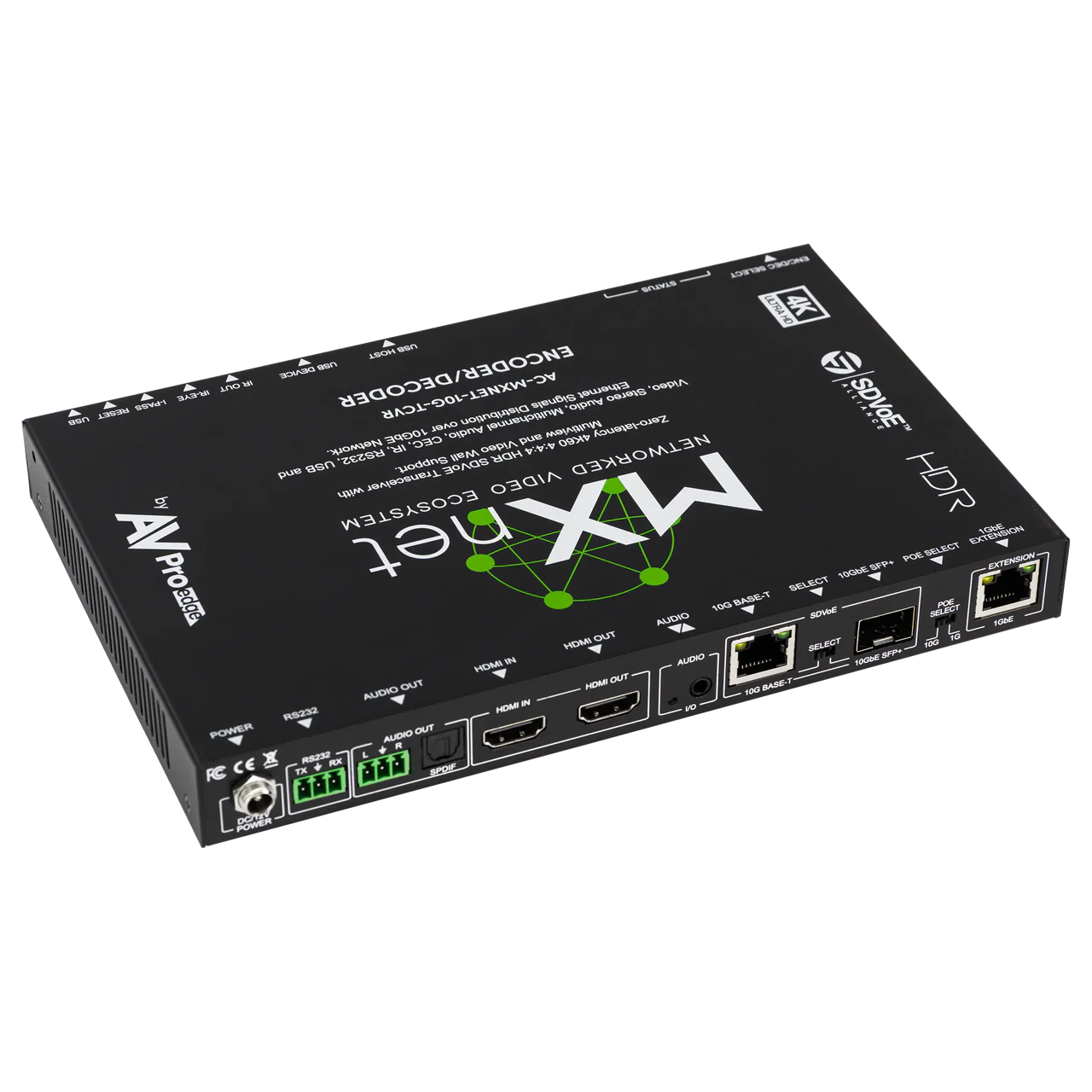

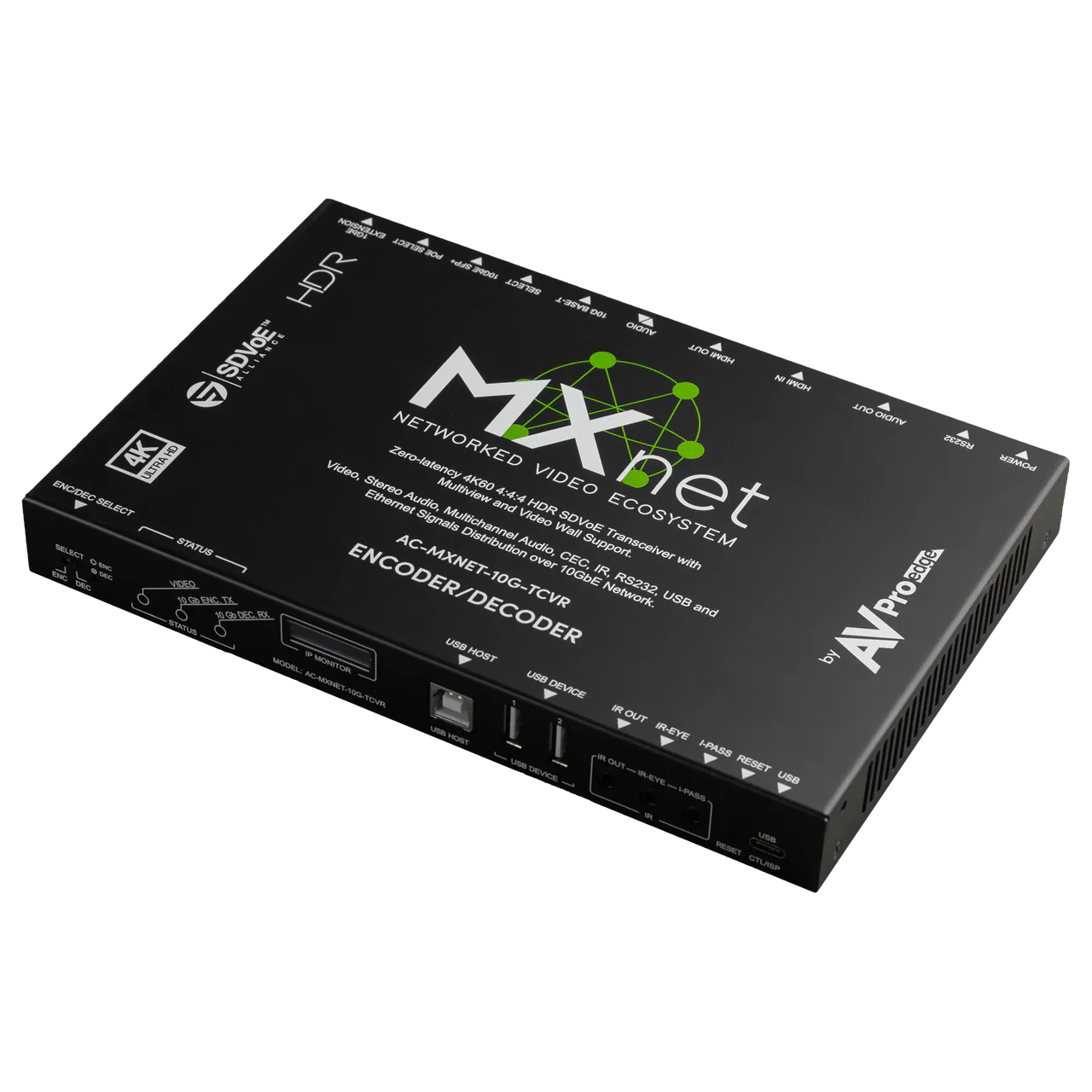

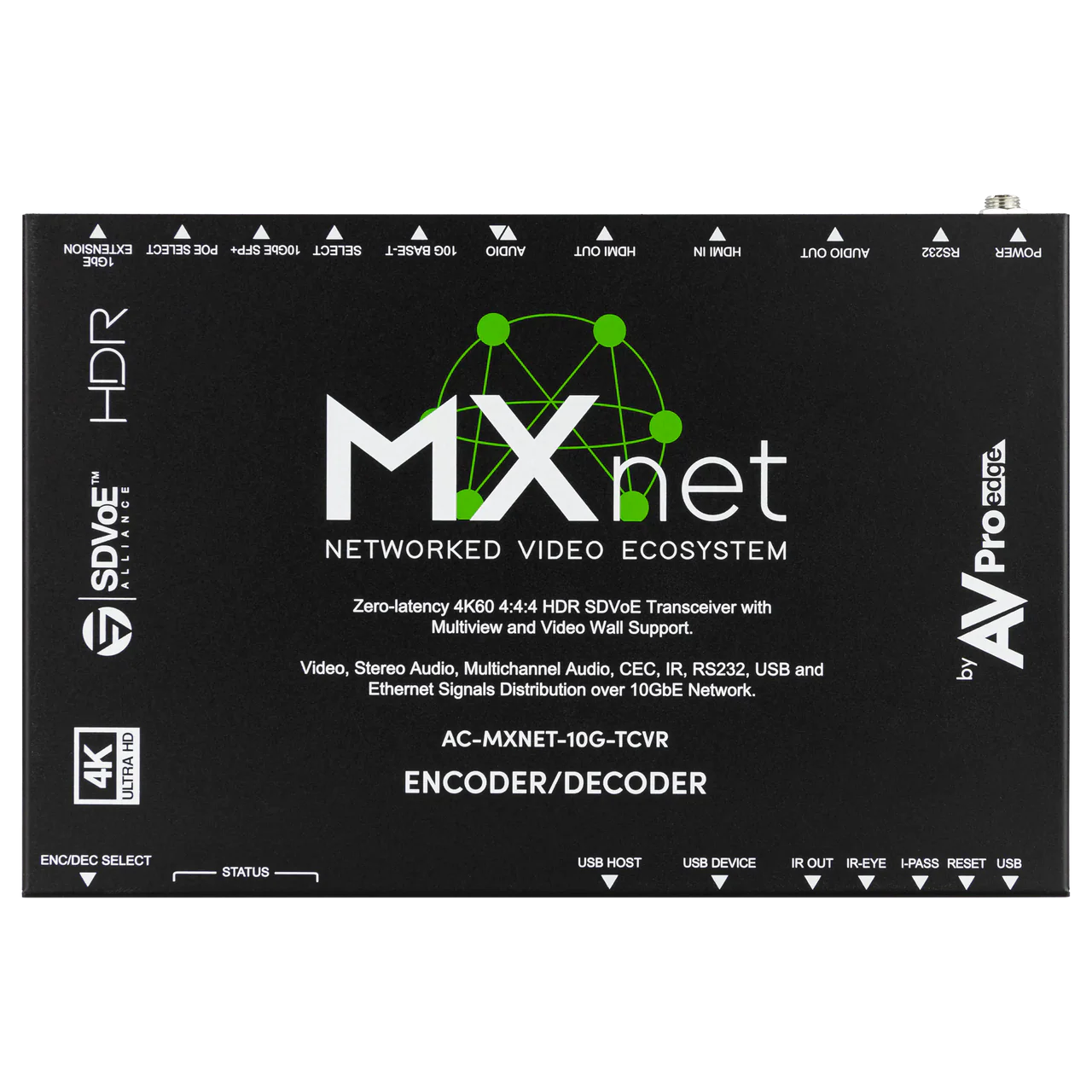

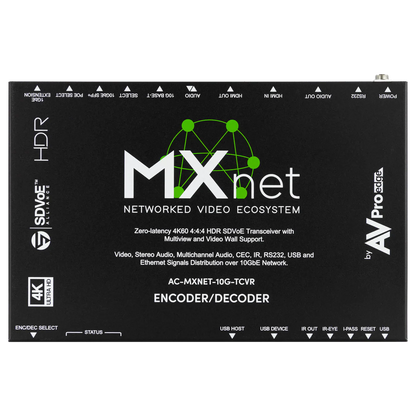

MXnet 10G SDVoE Transceiver

AC-MXNET-10G-TCVR – Das Multitalent im MXnet 10G-Ökosystem

Der AC-MXNET-10G-TCVR ist zweifellos das vielseitigste Produkt im MXnet 10G SDVoE-Ökosystem – eine einzige Artikelnummer, die als Encoder oder Decoder konfiguriert werden kann. Diese modulare AV-over-IP Streaming-Lösung vereint fortschrittlichste Technologien und bietet eine Flexibilität, die vor einem Jahr noch undenkbar schien.

Ob als Transmitter (Encoder) oder Receiver (Decoder) eingesetzt – AVPro Edge hat in dieses Gerät zahlreiche innovative Konzepte integriert. Es ist Gateway und Zielpunkt zugleich für die nächste Generation der 10G AV-over-IP Multicast-Lösungen.

Technische Highlights

• Reichweite bis zu 100 m über einzelnes Cat6A-Kabel (55 m bei Cat6)
• Reichweite bis zu 30 km über Singlemode-Glasfaser mit SFP+-Modulen
• Systemskalierbarkeit nur durch verfügbare Switch-Ports begrenzt
• Null Frame-Latenz, keine Bildartefakte, keine Kompression bei bis zu 4K/30fps 4:4:4 8-Bit
• Visuell verlustfreie Kompression (1.3:1) bei 4K/60fps 4:4:4 8-Bit, 4:2:2 10-Bit, 4:2:0 12-Bit
• Pixelgenaue Paketierung für kristallklare Bildqualität
• Volle Unterstützung für Dolby Vision, HDR10, HDR10+, HLG und IMAX Enhanced
• Automatische Farbraum-Konvertierung (RGB ↔ YUV) mit API-Steuerung
• Schnelles Umschalten, Upscaling auf 4K, Downscaling von 4K im Decoder-Modus
• Software-definiertes MultiView: Grid, Hybrid, Fenster, PIP, PAP, benutzerdefinierte Layouts
• Videowand-Unterstützung mit Bezel-Korrektur und asymmetrischen Layouts (bis zu 8×8 Displays)
• HDMI-Audio-Passthrough: bis zu 8 Kanäle LPCM, 24 Bit / 192 kHz, inkl. Dolby Atmos & DTS:X
• Audio Breakaway & unabhängiges Routing: 8-Kanal HDMI, 2-Kanal Downmix, analoges Stereo
• Bidirektionale Steuerung: IR, RS-232, USB 2.0, Ethernet 1 Gbps
• USB-B Host & KVM-Steuerung
• Punkt-zu-Punkt-Verbindung außerhalb eines 10G-Netzwerks möglich
• Steuerung über Drittanbieter & MXnet-10G Mentor Web-GUI via AC-MXNET-10G-CBOX

Signalarchitektur & Netzwerkdesign

Audio-, Video- und Steuersignale liegen auf autonom isolierten Layern innerhalb der SDVoE-Plattform und sind unabhängig routbar – für maximale Flexibilität bei der Verteilung über 10GbE-Kupfer, Glasfaser oder Hybrid-Netzwerke. Ein integrierter 1GbE Ethernet-Kanal mit PoE ist für lokale Hochgeschwindigkeitsverbindungen reserviert.

Transmitter-Modus

Im Encoder-Modus sendet der AC-MXNET-10G-TCVR Inhalte per Multicast an einzelne oder mehrere Endpunkte im Netzwerk. Im Gegensatz zu traditionellen AV-Verteilungen (HDBaseT, HDMI), die Quellen an ein zentrales Rack binden, erlaubt MXnet-10G eine dezentrale Systemarchitektur. Quellen können an beliebiger Stelle im Netzwerk eingespeist werden – ideal für Campus- oder Industrieanwendungen.

Decoder-Modus

Im Decoder-Modus wird der AC-MXNET-10G-TCVR zu einem technischen Meisterwerk. Er erkennt automatisch die EDID des Displays, passt den Farbraum an und leitet HDR-Metadaten korrekt weiter. Onboard-Scaling ermöglicht schnelles Umschalten, MultiView-Kompositionen und Videowand-Konfigurationen direkt am Gerät.

MXnet-10G Mentor & Systemintegration

Der Zugriff über die AC-MXNET-10G-CBOX ermöglicht schnelle API-Konfigurationen. Das OLED-Display auf der Vorderseite bietet sofortige Systemübersich

• The Matrix Transformed – AVPro Edge ist ein beitragendes Mitglied der SDVoE Alliance, der nächsten Generation von AV-over-IP. Das MXnet-10G-Ökosystem aus Controller, Transceiver und Switches stellt einen völlig neuen Ansatz für das Design von AV-Systemen in unbegrenztem Maßstab dar. Die Signalentfernung ist im Grunde kein entscheidender Faktor mehr bei der Produktauswahl oder der Nutzung von Systemfunktionen.
• AC-MXNET-10G-TCVR ist möglicherweise die zentrale Komponente des MXnet-10G-Ökosystems und übernimmt zwei Hauptfunktionen, die bequem über das Frontpanel auswählbar sind. Als Encoder-Transmitter überwindet der AC-MXNET-10G-TCVR die physischen Einschränkungen traditioneller Matrizen, wie begrenzte Eingänge, Quellstandorte oder Formatvorgaben. Das codierte Quellsignal wird „paketiert“ und über das Netzwerk an AC-MXNET-10G-TCVR-Geräte gesendet, die als Decoder-Empfänger konfiguriert sind. Die Anzahl der Geräte ist nur durch die verfügbaren Switch-Ports begrenzt.
• Genlock Mode – Die über das MXnet-10G-Ökosystem übertragenen Videosignale sind entweder unkomprimiert oder verwenden eine visuell verlustfreie, pixelgenaue Kompression. In kritischen Anwendungen synchronisiert der Genlock-Modus den Decoder-Ausgang mit dem Encoder-Eingang und gibt das Signal unverändert weiter. Die Latenz wird auf maximal 0,1 ms (1/400 eines Frames) reduziert – vergleichbar mit traditionellen Matrix-Switches für Live-Events, medizinische Anwendungen oder professionelle Postproduktion.
• Seamless Fast Switching – Auch wenn Skalierung im Decoder nicht deaktiviert ist (wie im Genlock-Modus), erfolgt das Umschalten extrem schnell – innerhalb von ein bis zwei Frames (ca. 17–34 ms). Ein AC-MXNET-10G-TCVR im Decoder-Modus bleibt mit dem Display verbunden, wodurch ein erneutes Synchronisieren und der gefürchtete „Black Screen“ vermieden werden. Bei Bedarf kann das Bild auf 4K hochskaliert oder von 4K herunterskaliert werden.
• Multi-View Designed-In – Jeder Monitor, Fernseher oder Projektor, der mit einem als Decoder konfigurierten AC-MXNET-10G-TCVR verbunden ist, kann MultiView-Kompositionen anzeigen – ganz ohne zusätzliche Hardware. Bis zu 32 Bilder (8×4 oder 4×8) können als Raster, Hybrid-Raster, Fensteranordnung, Bild-in-Bild (PIP) oder Bild-und-Bild (PAP) dargestellt oder individuell angepasst werden.
• Video Wall Ready – Der AC-MXNET-10G-TCVR unterstützt Rahmenoptimierung und asymmetrische Layouts. Videowände bis zu 8×8 sind möglich, wenn AC-MXNET-10G-TCVR-Einheiten mit entsprechenden Displays kombiniert werden.
• Audio Breakaway and Independent Routing – Jedes von HDMI 2.0b unterstützte Audiosignal kann über das MXnet-10G-Ökosystem verteilt werden. Clubs, Sportbars und Familienlokale profitieren von der separaten Audioverteilung. Hochwertige Wohnprojekte nutzen häufig unabhängige Wege für Video und Mehrkanal-Audio. Mit dem AVPro Edge AC-MXNET-10G-TCVR sind kreative Systemdesigns ohne Einschränkungen möglich.
• MXnet 10G Mentor – Zugriff über die AC-MXNET-10G-CBOX ermöglicht schnelle API-Konfiguration und Systemänderungen.
• Open-Architecture System Layout – Mit Kupfer- und Glasfaser-I/Os sind die Möglichkeiten im Systemdesign nahezu unbegrenzt. Ob im Nachbarraum oder auf dem gesamten Campus – die Signalqualität bleibt hoch und die Latenz niedrig, wenn Encoder und Decoder des AC-MXNET-10G-TCVR miteinander verbunden sind. Noch nie hatten Integrationsprofis eine so große kreative Freiheit wie mit MXnet-10G.
