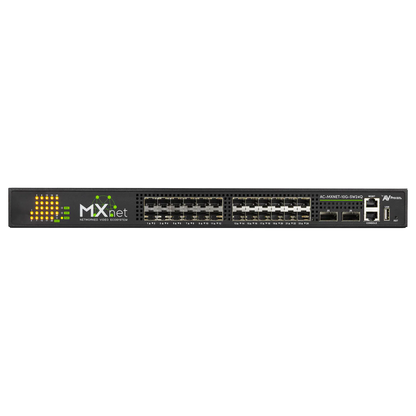

MXnet 10G 24 Port Network Switch

Der AC-MXNET-10G-SW24Q ist ein von AVPro Edge entwickelter, festportbasierter und stapelbarer Managed Switch für hochdichte 10G-Kommunikation sowie die nahtlose Integration in das MXnet 10G-Ökosystem – ein weiterer Schritt in der Weiterentwicklung der MXnet-Plattform.

Mit einem branchenweit einzigartigen, ganzheitlich integrierten Ansatz für AV-over-IP-Videoverteilung aus einer Hand bietet AVPro Edge mit der MXnet 10G-Plattform das einzige proprietäre, hochoptimierte SDVoE-Ökosystem, bestehend aus Managed Switches, Encodern und Decodern, gesteuert über eine zentrale Einheit – den MXnet Mentor, eine eigene Softwarelösung für Einrichtung und Systemverwaltung.

AVPro Edge ist der erste Hersteller, der sowohl Encoder und Decoder als auch Plug-and-Play, vorkonfigurierte Netzwerk-Switches für alle AV-over-IP-Anwendungen produziert.

Die Switch-Verwaltung, einschließlich VLAN-Konfiguration, Echtzeit-Bandbreitenzuweisung und PoE-Stromversorgung, erfolgt über Mentor, ebenso wie umfassende Systemdiagnosen zur schnellen Identifikation und Visualisierung von Portverbindungen. Mentor liefert zudem detaillierte Multicast-Informationen.

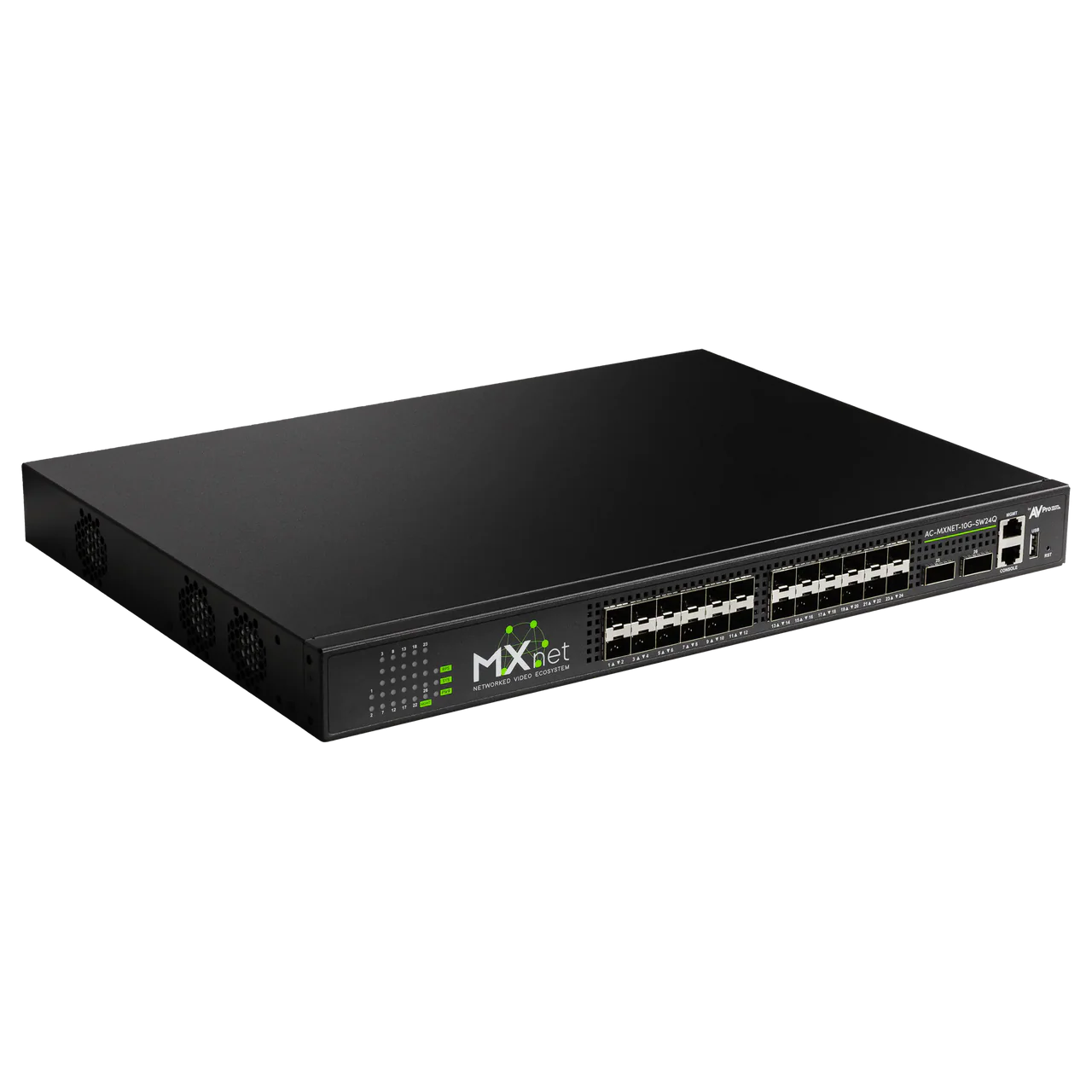

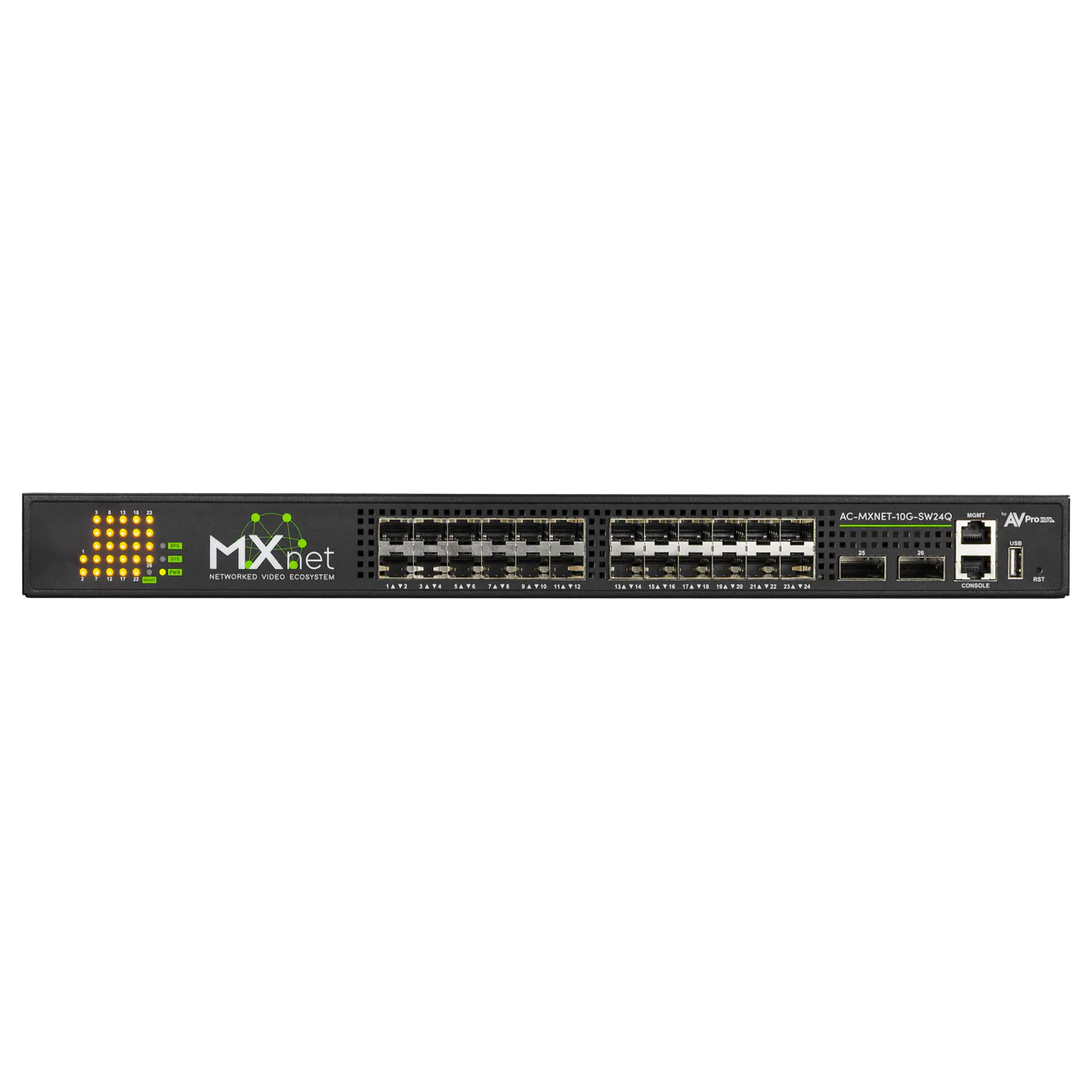

Der AC-MXNET-10G-SW24Q verfügt über 24 SFP+-Ports (1/10G) und zwei 40G QSFP+-Uplink-Ports. Die Virtual Switch Framework (VF) virtualisiert mehrere AC-MXNET-10G-SW24Q-Switches derselben Ebene zu einem logischen Gerät, was hohe Verfügbarkeit und Skalierbarkeit ermöglicht. Die von AVPro Edge entwickelte Intelligent AV Multicast Processing Engine erlaubt es einem einzelnen Switch, bis zu 32 SDVoE-Endpunkte mit 10G (über zwei 40G QSFP+ Breakout-Kabel, nicht im Lieferumfang enthalten) oder 384 AV-over-IP-Endpunkte mit 1G zu unterstützen.

Der AC-MXNET-10G-SW24Q bietet eine maximale Bandbreite von 80 Gbps und ermöglicht die Verbindung von bis zu 8 AC-MXNET-10G-TCVRs im Encoder-Modus. Im Decoder-/Endpoint-Modus können bis zu 48 AC-MXNET-10G-TCVRs angeschlossen werden.

• Entwickelt von AVPro Edge – Das Design des AC-MXNET-10G-SW48Q konzentriert sich auf einfache Plug-and-Play-Integration innerhalb des MXnet 10G-Ökosystems. Mit dem MXnet Mentor gelingt die Einrichtung, Verwaltung und Diagnose der Systemtopologie nahtlos. Das Virtual Switching Framework (VSF) sorgt für Skalierbarkeit und hohe Verfügbarkeit.
• Port-Konfiguration – Bietet 48 SFP+-Ports mit 1/10G sowie 6 QSFP+-Ports mit 40G.
• Port-Erweiterungsmöglichkeit – Über jedes 40G-QSFP+-Breakout-Kabel (nicht im Lieferumfang enthalten) können vier zusätzliche MXnet SDVoE-Transceiver angeschlossen werden – insgesamt sind so bis zu 72 Decoder/Endpunkte möglich.
• AVPro Edge-eigenes Betriebssystem – Der AC-MXNET-10G-SW48Q verwendet ein proprietäres Betriebssystem von AVPro Edge, das speziell auf Geschwindigkeit und Leistung für MXnet 10G-Funktionen abgestimmt ist. Alle internen Switch-Module sind für anspruchsvolle Audio-/Video-Signale und die erforderliche Geschwindigkeit zur Bildtreue und Steuerungssignalgenauigkeit optimiert. AVPro Edge hat das Internet Group Management Protocol (IGMP) neu entwickelt, um mit dem integrierten Intelligent AV Multicast Processor (iAMP) die schnellstmögliche Multicast-Datenübertragung zu ermöglichen. Auch die Sicherheit wurde verbessert.
• Schnelles Umschalten mit nahezu null Latenz – Das Umschalten zwischen Quellen und Endpunkten erfolgt praktisch sofort, sofern keine Skalierung erforderlich ist (100 µs Frame-Latenz, etwa 1/150 eines Frames). Bei aktiver Skalierung liegt die Umschaltgeschwindigkeit bei ein bis zwei Frames, also etwa 17–34 Millisekunden – visuell nicht wahrnehmbar.
• Hohe Zuverlässigkeit – Carrier-Grade-Hardware bietet eine Verfügbarkeit von 99,999 %, was besonders für sicherheitskritische Anwendungen wie öffentliche Überwachung oder medizinische Installationen entscheidend ist.

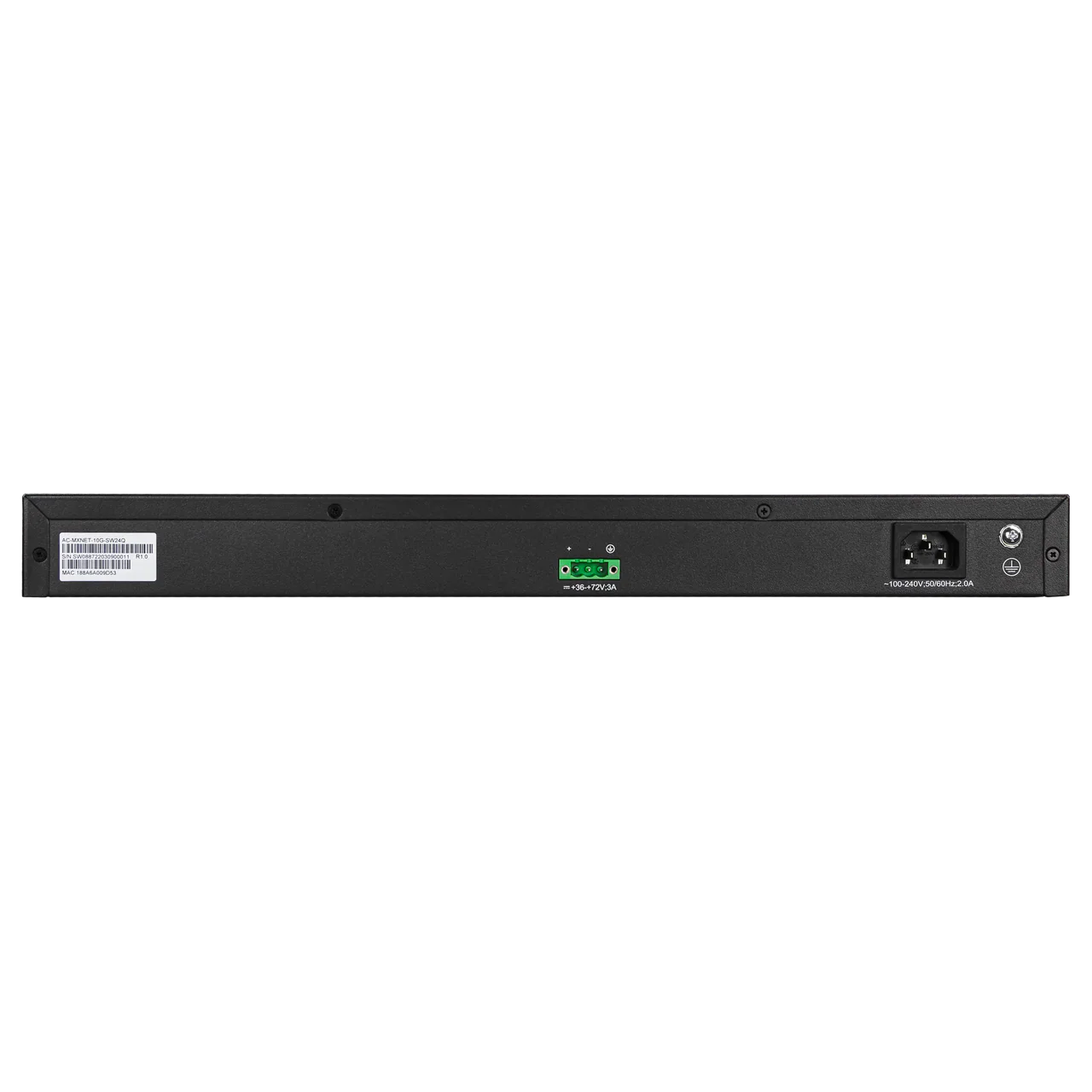

• Ausfallsichere Konstruktion – Zwei interne Netzteile sorgen für redundante Absicherung im unwahrscheinlichen Fall eines Ausfalls. Zusätzlich gewährleisten 4+1 redundante Lüftermodule einen kühlen und langlebigen Betrieb.
• AV-over-IP-fähig – Vorkonfiguriert für sofortige Plug-and-Play-Installation.
• Branchenführende Leistung – MXnet-Switches gehören zu den leistungsstärksten Geräten im AVoIP-Marktsegment.
• Einzeln oder als Dual-Core-Switch verwendbar – Geeignet für kleine/mittlere Rechenzentren oder Campus-Anwendungen.
