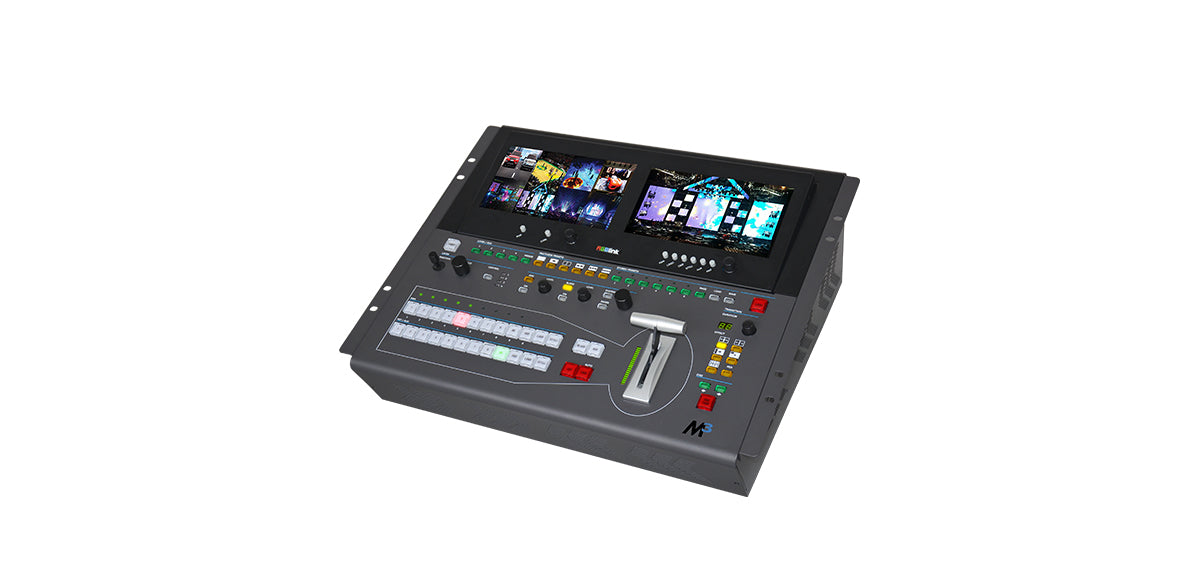

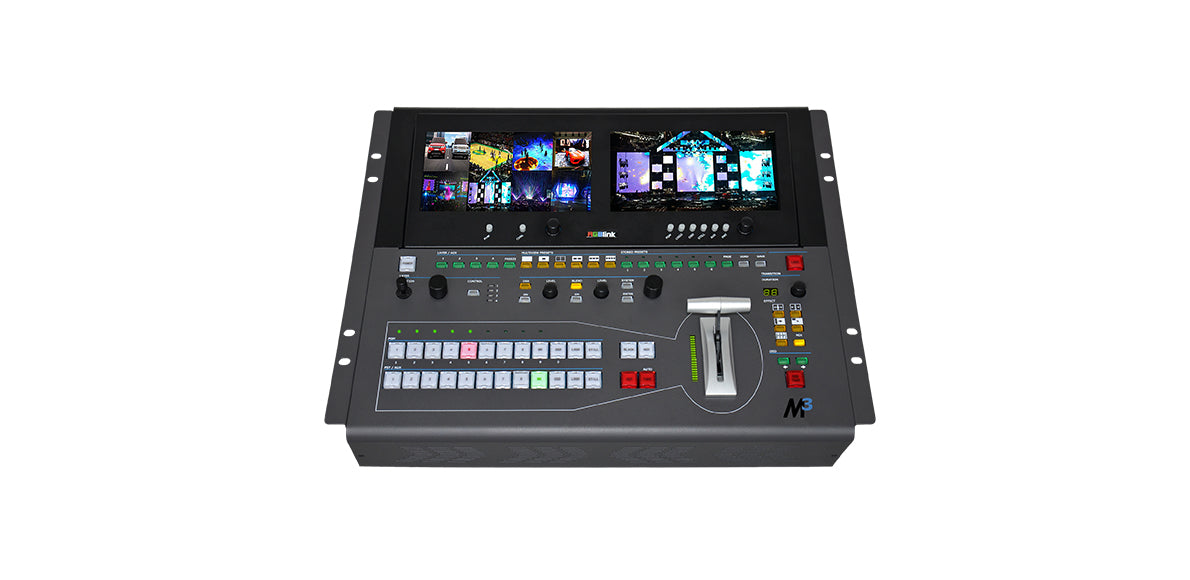

M-Series - M3 14 channel Mixed Signal Video Mixer

Brand: RGBlink

SKU: 310-0003-31-1

Desktop-Konsole
Modulares Design durchgehend
Unterstützung für Hot-Swap-Module
Zwei neigungsverstellbare LCD-Monitore
Vorschau von 8 Eingängen
5 Video-Ebenen plus 3 Standbild-Ebenen
Ausgangs-Splitting bis zu 12K×1K, 6K×2K
Integriertes Genlock
Konfigurierbares LOGO-, Standbild- und OSD-Design
MASK-Funktion für Vordergrundebene, einschließlich benutzerdefinierter Masken
Mehrere Übergangseffekte verfügbar
Unterstützung für Tally-Ausgang
Speicherung von Konfigurationen intern und auf USB
Optionale redundante Hot-Swap-Stromversorgung

€0,00

Beschreibung
Technische Tabelle
Download Links
Zubehör

Der M3 vereint anspruchsvolle Präsentationsumschaltung mit fortschrittlichen Mischfunktionen in einem einzigen Gerät.
Die Vision-Mixer-Konsole bietet Broadcast-typische Funktionen für schnellen Zugriff während jeder Live-Performance sowie zwei integrierte 8-Zoll-LCD-Displays zur Überwachung von Videoquellen, Vorschau und Live-/Programm-Anzeige.

Auf der Rückseite des M3 bietet die modulare Routing-Struktur eine Vielzahl neuer Optionen und Funktionen, die speziell auf Präsentationsanwendungen zugeschnitten sind.

Der M3 ist vollständig modular – bis hin zu Lüftern, Filtern und Netzteil – und wird standardmäßig mit Modulen für Vorschau und Monitoring, Kommunikation und Genlock-Synchronisation ausgestattet. Darüber hinaus steht eine beeindruckende Auswahl an Ein- und Ausgangsoptionen zur Verfügung.

Die integrierten Displays können so konfiguriert werden, dass sie die Ausgänge physisch angeordnet oder beliebig darstellen. Große, taktile beleuchtete Tasten sowie ein T-Bar-Mischregler ermöglichen eine intuitive Bedienung.

Leistungsstark und dennoch kompakt, bietet der M3 eine vollständig integrierte Lösung für Scaling, Processing und Mixing – ideal für professionelle Umgebungen von Entertainment bis Systemintegration.

Spezifikationen

Technische Spezifikationen – Modell mit BKGD/PGM/PST

Connectors

Input	3 Slots, bis zu 12 Eingänge
DVI	4 × DVI-I
HDMI	4 × HDMI-A
SDI	4 × BNC
CVBS	4 × BNC
4K@30	2 × DVI-I \| 1 × HDMI-A & LOOP \| 1 × DP & LOOP

Input-BKGD

Standard	2 × HDMI-A

Output-PGM

Standard	2 × HDMI-A
Optional	4 × DVI-I \| 4 × HDMI-A \| 4 × BNC

Output-PST

Standard	1 × HDMI-A

Output-PVW

Standard	1 × HDMI-A \| 1 × VGA (DB15)

Communication

LAN	1 × RJ45
Link In / Out	1 × DB9 (female) \| 1 × DB9 (male)
Genlock (Y / Yloop)	2 × BNC
USB	1 × USB-A
Tally	3 × DB15

Power

Slots	2 Slots, bis zu 2 Stromversorgungen
Konfiguration	1 × IEC (Standard)

Performance – Input Resolutions

SDI	SMPTE 480i–1080p@60, 1080psf@30
DVI	SMPTE 480i–1080p@60 VESA 800×600 bis 2048×1152@60
HDMI	SMPTE 480i–2160p@30 VESA 800×600 bis 3840×2160@30
CVBS	SMPTE 480i, 576i

Performance – Output Resolutions

SDI	SMPTE 720p–1080p@60
HDMI / DVI	SMPTE 720p–1080p@60 VESA 800×600 bis 2048×1152@60

Supported Standards

SDI	3G SMPTE
HDMI	1.4
DVI	Dual Link

Features

Grey Level	HDMI: 12/10/8 Bit \| DVI: 8 Bit
Splicing	12K1K
Max Layers	5
EDID Management	Ja
LCD Screens	2

Power & Environment

Input Voltage	AC 100–240V, 50/60Hz
Max Power	205W
Temperature	-25℃ – 55℃ (typisch: 25℃)
Humidity	10% – 90%

Physical

Weight	Netto: 16.65kg \| Verpackt: 27.95kg
Dimensions	Netto: 502mm × 430mm × 186mm Verpackt: 610mm × 580mm × 395mm
