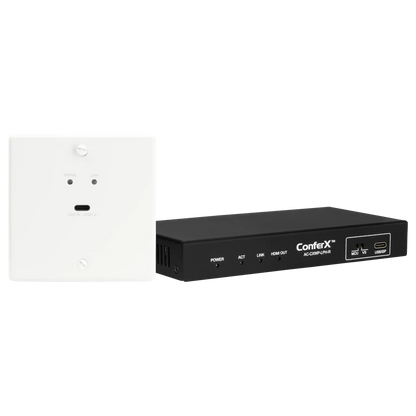

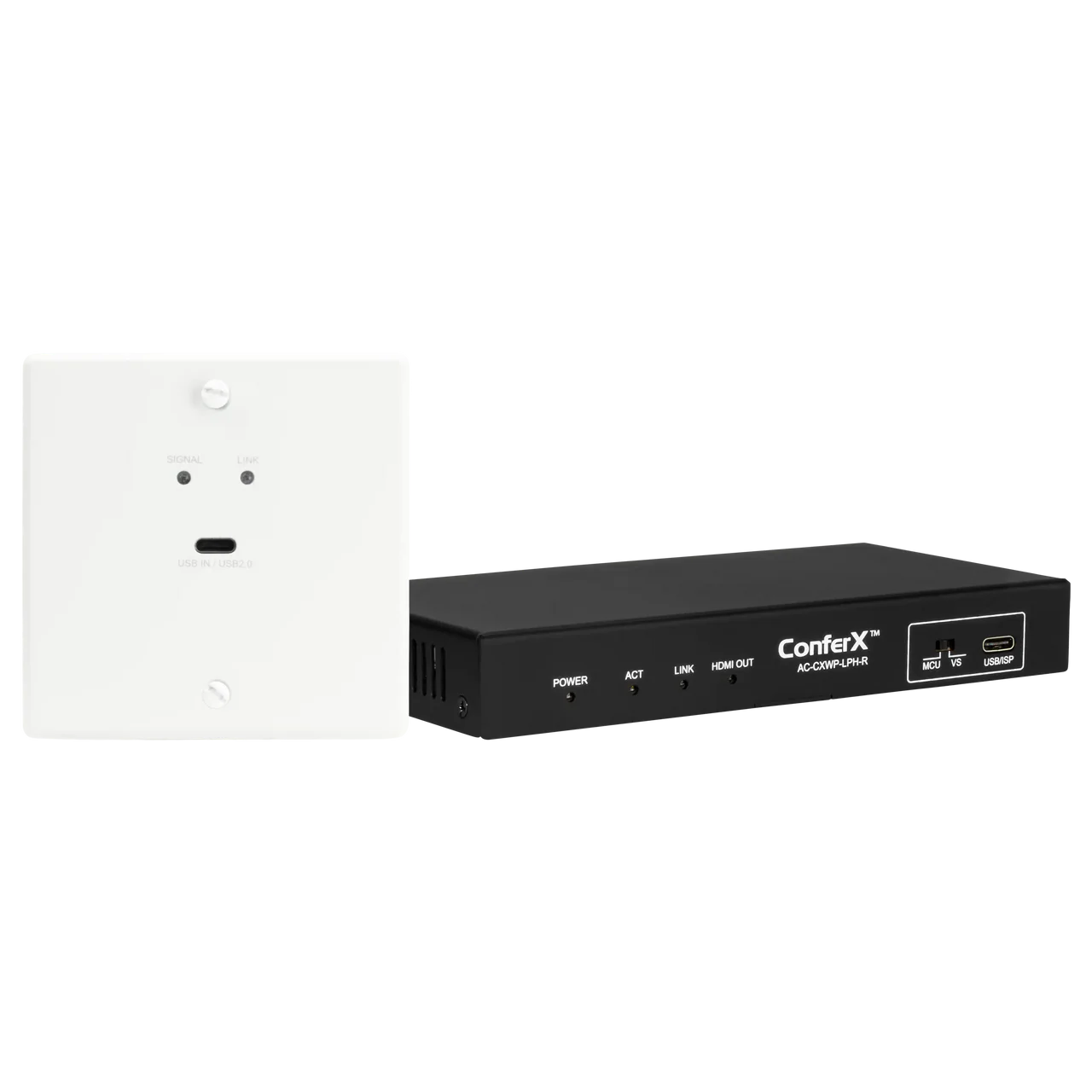

International ConferX Low-Profile USB-C Wall Plate Transmitter + Receiver via HDBaseT
Die AC-CXWP-LPU-EU-Serie aus der ConferX-Produktlinie von AVPro Edge ist ein niedrigprofiliges Wandanschlussfeld mit einem USB-Typ-C-Eingang und HDBaseT-Signalübertragung, das für eine einfache und zuverlässige Installation in eine Standard-Unterputzdose (Einzelrahmen) entwickelt wurde.

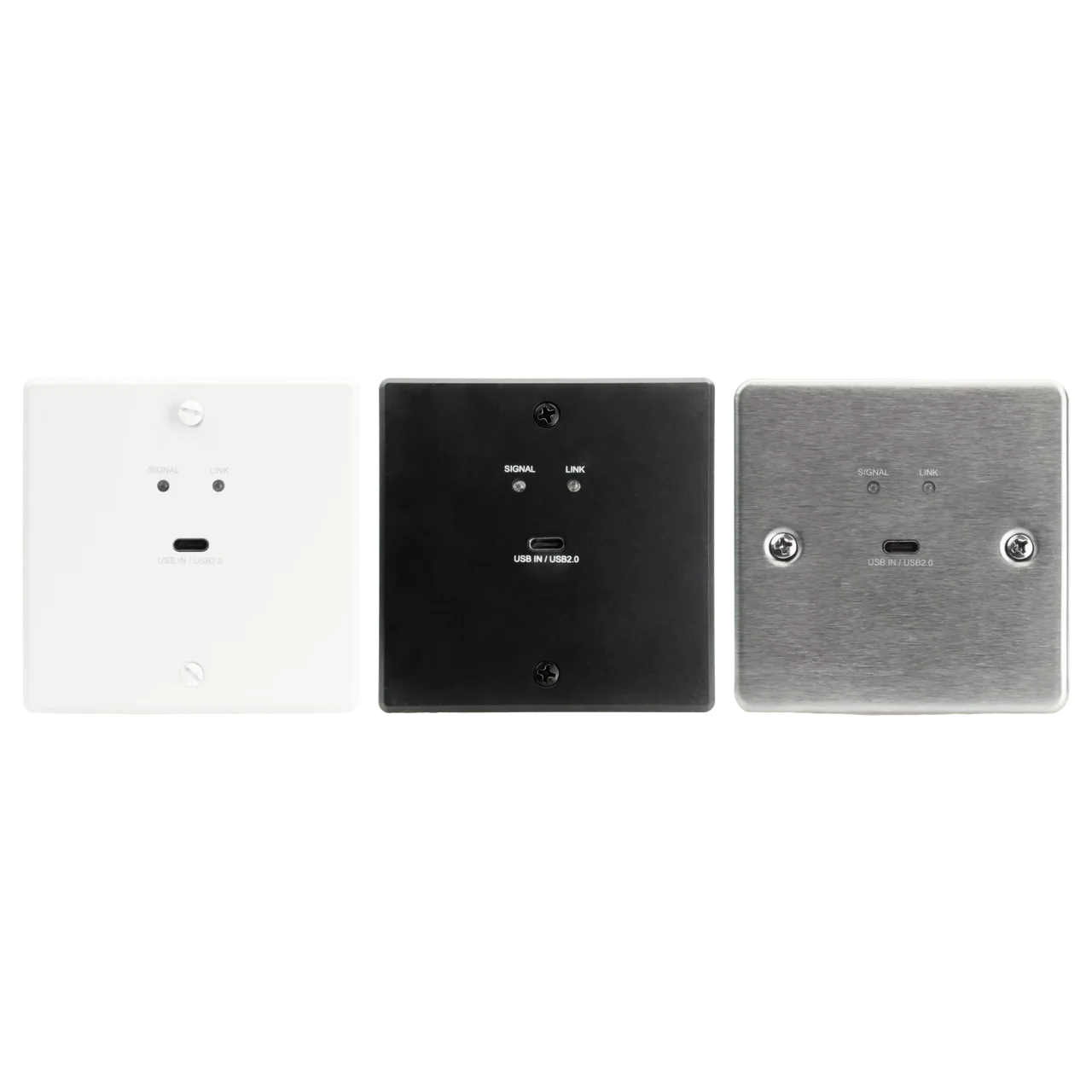

Nach der Installation ragt die Wandplatte lediglich 5 Millimeter aus der Wand heraus und bietet so ein modernes, elegantes Erscheinungsbild. Die Standardgröße beträgt 86 mm Breite x 86 mm Höhe. Die Wandplatten sind in hochwertiger weißer, schwarzer und Edelstahl-Ausführung erhältlich (Schwarz und Edelstahl separat erhältlich).
Mit Cat-6A-Verkabelung können 1080p-Signale über Entfernungen von bis zu 100 Metern übertragen werden, während 4K/60 Hz, 4:2:0, 8-Bit-Signale zuverlässig bis zu 70 Meter übertragen werden. Die legendäre Invisible Compression Technology (ICT) von AVPro Edge ermöglicht die erfolgreiche Übertragung von Quellensignalen mit einer Bandbreite von bis zu 18 Gbps.
Standardmäßige PC-Auflösungen und VESA-Datenraten, wie sie in Geschäfts- und Bildungsumgebungen üblich sind, werden problemlos vom AC-CXWP-LPU-T-EU übertragen.
Die Produkte der ConferX-Serie sind nach militärischen Standards entwickelt und gefertigt. Jedes Gerät ist durch die 10-jährige, unkomplizierte Garantie von AVPro Edge abgesichert.
- Auto-Sensing-Eingang – Sobald ein Benutzer ein USB-Typ-C-Kabel an sein Gerät anschließt, erkennt der AC-CXWP-LPU-T automatisch das Signal und startet die Übertragung. LED-Statusanzeigen bestätigen sowohl das Vorhandensein des Signals als auch die Verbindung zum Empfänger.
- HDCP-Eingabeanforderungsschalter – Wenn das Gerät an Orten installiert wird, an denen keine kopiergeschützten Inhalte übertragen werden, kann ein HDCP-DIP-Schalter von ON: HDCP 2.x angefordert auf OFF: Kein HDCP angefordert umgeschaltet werden. Dies gewährleistet störungsfreie Verbindungen.
- HDBaseT 2.0-Protokoll für Signalübertragung – Bei korrekt verlegtem und abgeschlossenem CAT 6A UTP-Kabel sind Übertragungsdistanzen von bis zu 100 m für HD-1080p-Signale und 70 m für 4K/60 Hz, 4:2:2, 8-Bit-UHD-Signale möglich. Dank der AVPro Edge Invisible Compression Technology (ICT) können Signale mit einer Bandbreite von bis zu 18 Gbps übertragen werden.
- PoC – Stromversorgung über HDBaseT – Die Stromversorgung erfolgt über das HDBaseT-Empfangsgerät, es ist keine separate Stromversorgung am Wandanschlussfeld erforderlich.
- EDID-Management – Ein 16-stufiger Drehschalter ermöglicht die Auswahl der gewünschten EDID-Konfiguration, einschließlich der Funktion „Copy from Output“, um die EDID direkt vom angeschlossenen Ausgabegerät zu übernehmen.
TRANSMITTER
| Videoauflösung | Bis zu 4K/60 Hz 4:4:4 |
|---|---|
| VESA Auflösung | Bis DCI 4K (4096x2160) |
| HDR Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audioformate HDMI | PCM 2.0, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD MA, DTS-X, Dolby Atmos |
| HDBaseT Distanz | 100 m / 230 ft (4K & 1080p, Cat 6a) |
| HDMI In/Out | Bis zu 50 ft (Bullet Train HDMI), bis zu 130 ft (Bullet Train AOC) |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Steuerung | Front: 1x Taster zur Eingangswahl Rückseite: RS-232, HDCP Dip-Schalter, EDID-Drehregler |
| Ports | 2x HDMI Typ A, RJ45 (HDBaseT), RS232 (3-poliger Terminalblock) |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagerungstemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (keine Kondensation) |
| Leistungsaufnahme | Max. 12 W |
| Stromversorgung | 100–240 VAC ~ 50/60 Hz, Ausgang: 48 VDC, 0.5 A |
| Abmessungen (ohne Frontplatte) | mm: 31.75 x 49.28 x 106 / in: 1.25 x 1.94 x 4.17 |
| EU Abmessungen | mm: 31.75 x 79 x 79 / in: 1.25 x 3.11 x 3.11 |
| Wandplatz | Einzel-Gang |
| Kompatible Boxen | Mud Rings, EU Boxen, Stud Mount, Clamp Mount, Metall & Kunststoffboxen, LV Boxen |
| Verpackungsmaße | mm: 159 x 137 x 89 / in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.65 lbs (0.294 kg), EU Einheit: 0.52 lbs (0.236 kg), Verpackt: 0.81 lbs (0.368 kg), EU Verpackt: 0.69 lbs (0.312 kg) |
RECEIVER
| Videoauflösung | Bis zu 4K/60 Hz 4:4:4 |
|---|---|
| VESA Auflösung | Bis DCI 4K (4096x2160) |
| HDR Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audioformate HDMI | PCM 2.0, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD MA, DTS-X, Dolby Atmos |
| USB Version | USB 2.0, bis zu 290 Mbps |
| USB Ports | 2x USB Type-A (weiblich) |
| HDBaseT Distanz | 100 m / 230 ft (4K & 1080p, Cat 6a) |
| HDMI In/Out | Bis zu 50 ft (Bullet Train HDMI), bis zu 130 ft (Bullet Train AOC) |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |

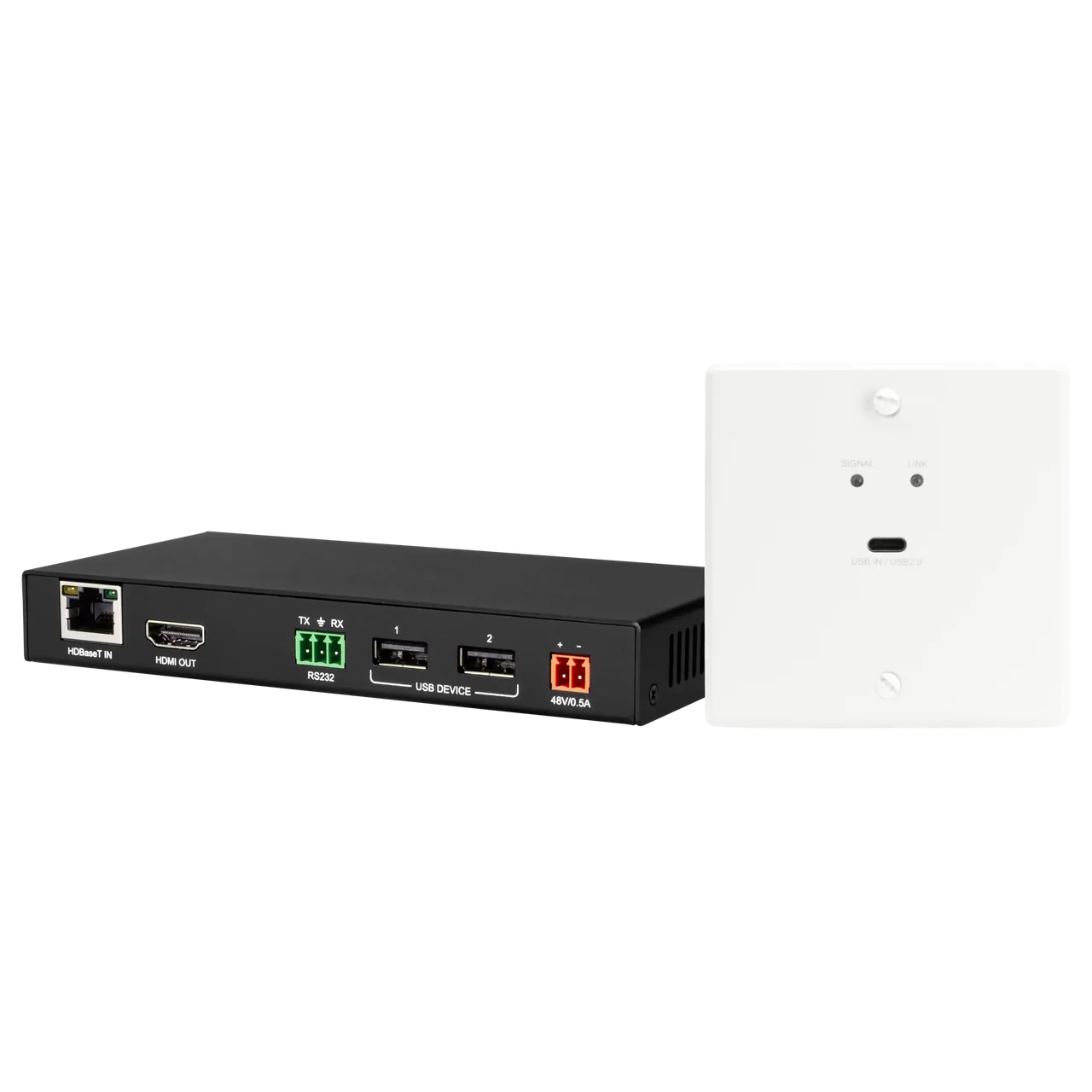

| Ports | HDMI Typ A (weiblich), RJ45 (HDBaseT), 2x USB Type-A, RS232 (3-poliger Terminalblock) |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagerungstemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (keine Kondensation) |
| Leistungsaufnahme | Max. 12 W |
| Stromversorgung | 100–240 VAC ~ 50/60 Hz, Ausgang: 48 VDC, 0.5 A |
| Abmessungen | mm: 35.052 x 82.55 x 82.55 / in: 1.38 x 3.25 x 3.25 |
| Verpackungsmaße | mm: 159 x 137 x 89 / in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.69 lbs (0.31 kg), Verpackt: 0.79 lbs (0.36 kg) |
