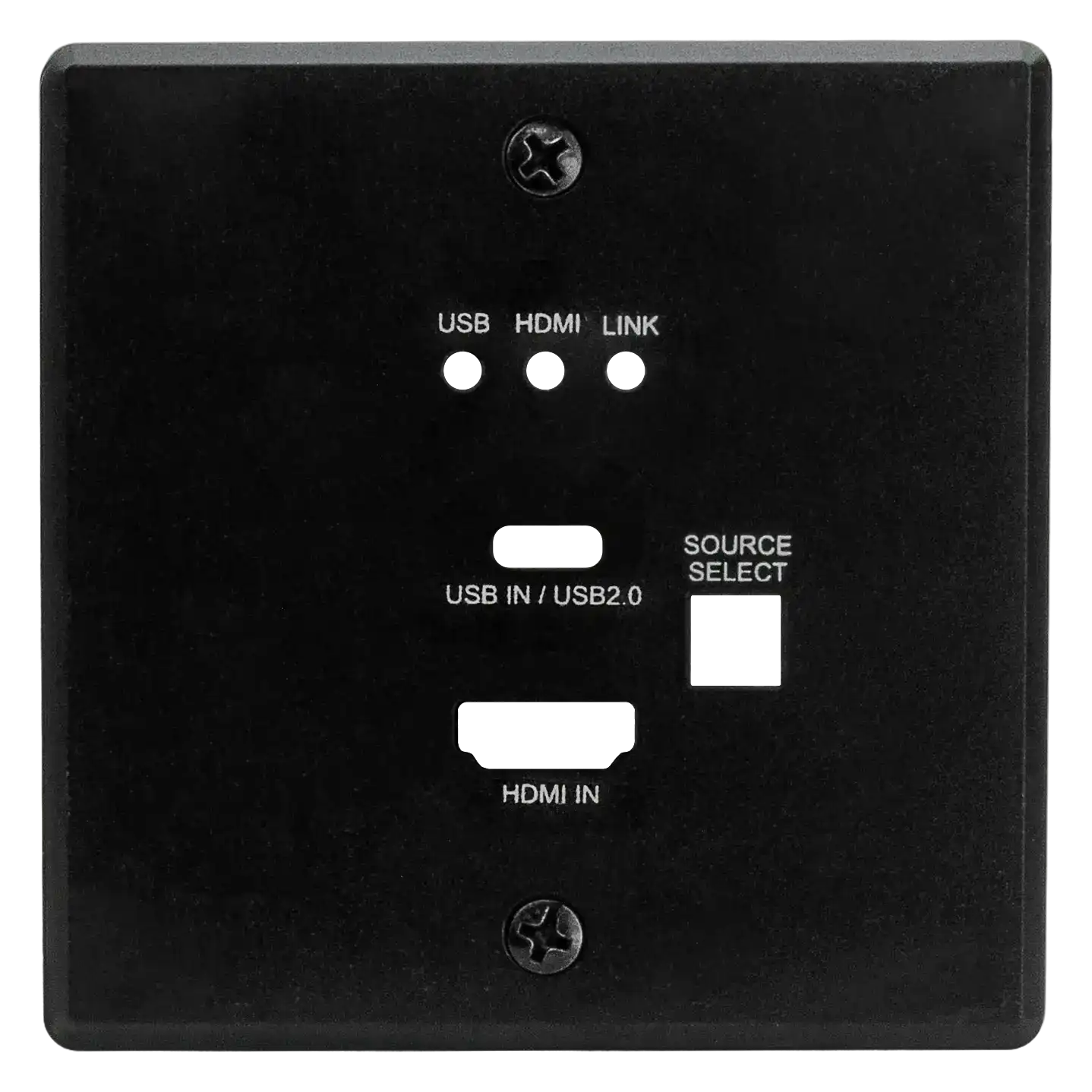

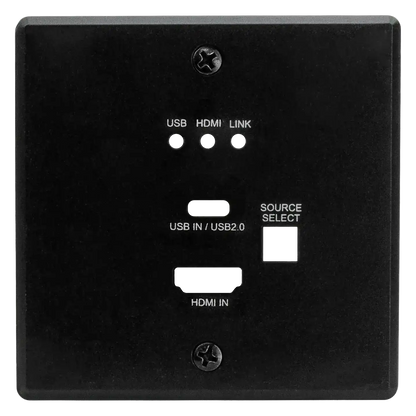

International ConferX Low-Profile HDMI/USB-C Wall Plate Transmitter via HDBaseT - Black
Die AC-CXWP-LPDHU-EU-Serie aus der ConferX-Produktlinie von AVPro Edge ist ein professionelles HDMI- und USB-C-Wandanschlussfeld mit zwei Eingängen zur HDBaseT-Signalübertragung. Das System ist besonders flach konstruiert und für eine problemlose Installation in einer Standard-Einzelrahmen-Wanddose ausgelegt.

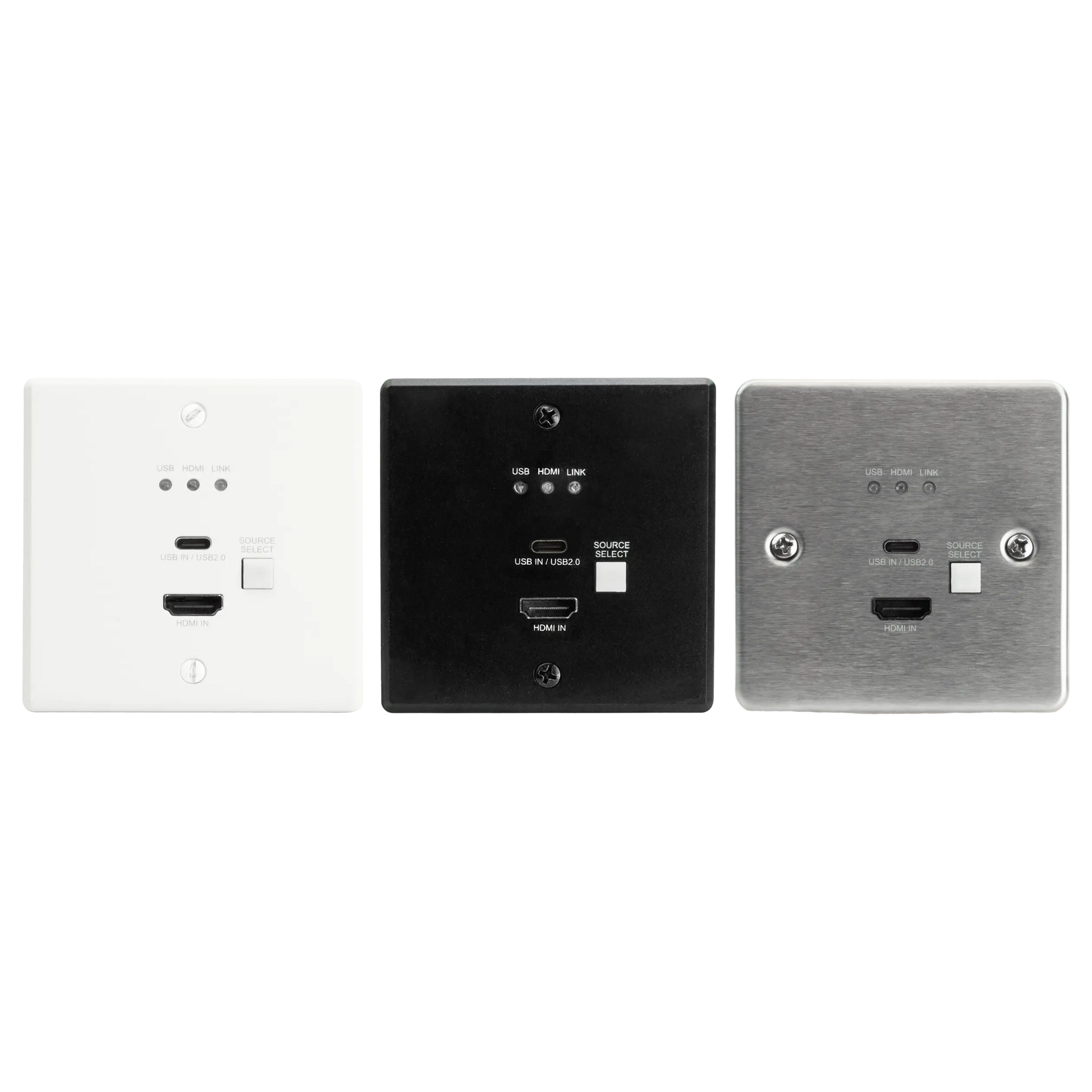

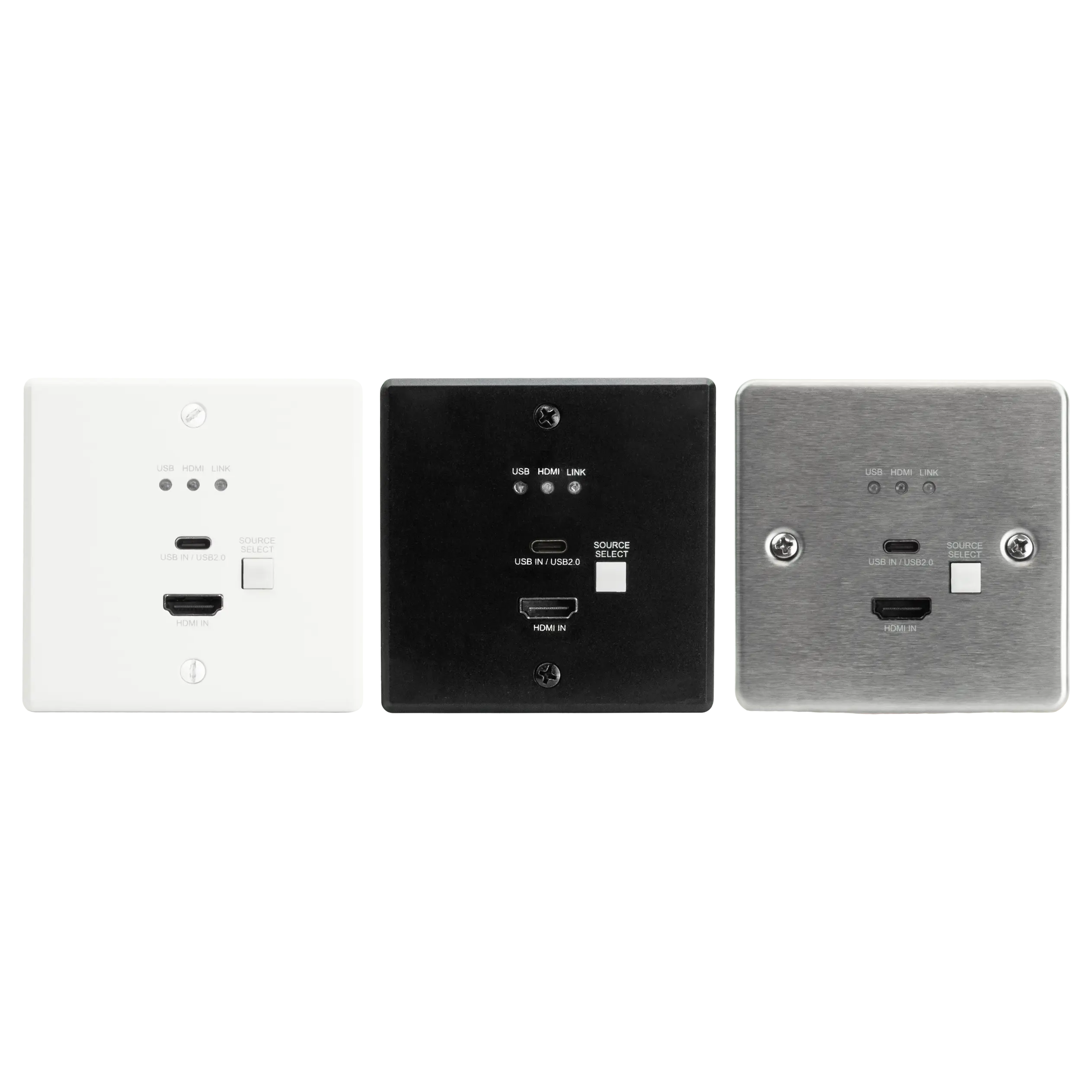

Nach der Installation ragt die Wandplatte lediglich 5 Millimeter aus der Wand heraus und sorgt so für ein elegantes, modernes Erscheinungsbild. Die Standardgröße beträgt 86 mm x 86 mm. Die Wandplatten sind in hochwertigem Weiß, Schwarz und Edelstahl erhältlich (Schwarz und Edelstahl separat erhältlich).
Bei Verwendung von Cat 6A-Kabeln können 1080p-Signale über Entfernungen von bis zu 100 Metern übertragen werden, während 4K/60 Hz, 4:2:0, 8-Bit-Signale zuverlässig bis zu 70 Meter übertragen werden. Die bewährte Invisible Compression Technology (ICT) von AVPro Edge ermöglicht die fehlerfreie Übertragung von Quellkonfigurationen mit Bandbreiten bis zu 18 Gbps.
Standardmäßige PC-Timings und VESA-Datenraten, wie sie in Geschäfts- und Bildungsumgebungen üblich sind, werden vom AC-CXWP-LPDHU-T-EU problemlos übertragen.
Die Wandanschlussfelder der ConferX-Serie sind nach US-Militärstandards entwickelt und gefertigt und werden durch die 10-jährige, unkomplizierte Garantie von AVPro Edge abgesichert.
-
Automatische Eingangserkennung – Sobald ein HDMI- oder USB-C-Kabel mit einem Gerät verbunden wird, erkennt der AC-CXWP-LPDHU-T-EU den Signalstatus und aktiviert die Übertragung. LED-Statusanzeigen bestätigen die Signalverfügbarkeit und die Verbindung zum Empfänger.
-
HDCP-Eingabeanforderungsschalter – Für Installationen, bei denen keine kopiergeschützten Inhalte übertragen werden, kann ein HDCP-Dip-Schalter von „Ein“ (HDCP 2.x wird angefordert) auf „Aus“ (kein HDCP wird angefordert) umgeschaltet werden – für fehlerfreie Verbindungen.
-
HDBaseT 2.0 Signalübertragung – Bei korrekt verlegtem und abgeschlossenem CAT 6A UTP-Kabel sind Übertragungsdistanzen von bis zu 100 m für 1080p-Signale und bis zu 70 m für 4K/60 Hz, 4:2:2, 8-Bit UHD-Signale möglich. Mit der Invisible Compression Technology von AVPro Edge können Signale mit bis zu 18 Gbps Bandbreite zuverlässig übertragen werden.
-
PoC-Stromversorgung über HDBaseT – Die Stromversorgung erfolgt über das angeschlossene HDBaseT-Empfangsgerät. Es wird keine separate Stromquelle vor Ort benötigt.
-
EDID-Verwaltung – Ein 16-stufiger Drehregler ermöglicht die Auswahl der EDID, einschließlich der Funktion „EDID vom Ausgang kopieren"
Transmitter
| Video | |
|---|---|
| Videoauflösungen | HDMI: bis zu 4K/60 Hz 4:4:4 USB Type-C (DP): bis zu 4K/60 Hz 4:2:0 |
| VESA-Auflösungen | Bis zu DCI 4K (4096x2160) |
| HDR-Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audio | |
| Unterstützte Audioformate | PCM 2.0-Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| USB | |
| Version | USB 2.0, bis zu 290 Mbps |
| Ports | USB Type-C (HOST) |
| Entfernung | |
| HDBaseT (CAT) Entfernung (4K & 1080p) | 100 Meter / 230 Fuß (Cat 6a) |
| HDMI In/Out | Bis zu 50 Fuß (Bullet Train HDMI) |
| HDMI In/Out (mit AOC) | Bis zu 130 Fuß (Bullet Train AOC) |
| Sonstiges | |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Steuerung | |
| Frontpanel | 1x Taste zur Eingangswahl |
| Rückseite | RS-232, HDCP-Dip-Schalter, EDID-Drehregler |
| Anschlüsse | |
| HDMI | HDMI Typ A, 19-polig, weiblich |
| HDBaseT (Ausgang) | RJ45 |
| USB | USB Type-C (HOST) |
| USB-Tier | 1 Tier – Gerät fügt einen Tier zur USB-Kette hinzu (integrierter USB-Hub) |
| RS-232 | 3-poliger Terminalblock |
| Umgebung | |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagertemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (ohne Kondensation) |
| Stromversorgung | |
| Verbrauch | 12 W max. |
| Netzteil | Eingang: 100–240 VAC ~ 50/60 Hz Ausgang: 48 VDC, 0.5 A |
| Abmessungen | |
| Ohne Frontplatte (Standard) | mm: 31.75 x 49.28 x 106 in: 1.25 x 1.94 x 4.17 |
| Ohne Frontplatte (EU) | mm: 31.75 x 79 x 79 in: 1.25 x 3.11 x 3.11 |
| Wandplatz | Einzelrahmen |
| Kompatible Boxen | Mud Rings, EU-Boxen, Stud Mount, Clamp Mount, Metall- & Kunststoffboxen, LV-Boxen |
| Verpackt | mm: 159 x 137 x 89 in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.51 lbs (0.232 kg) EU-Einheit: 0.53 lbs (0.240 kg) Verpackt: 0.67 lbs (0.306 kg) EU-Verpackt: 0.69 lbs (0.312 kg) |
*Technische Daten können ohne Vorankündigung geändert werden. Maße und Gewichte sind ungefähre Angaben.
Receiver
| Video | |
|---|---|
| Videoauflösungen | Bis zu 4K/60 Hz 4:4:4 |
| VESA-Auflösungen | Bis zu DCI 4K (4096x2160) |
| HDR-Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audio | |
| Unterstützte Audioformate | PCM 2.0-Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| USB | |
| Version | USB 2.0, bis zu 290 Mbps |
| Ports | 2x USB Typ-A (Gerät), weiblich |
| Entfernung | |
| HDBaseT (CAT) Entfernung (4K & 1080p) | 100 Meter / 230 Fuß (Cat 6a) |
| HDMI In/Out | Bis zu 50 Fuß (Bullet Train HDMI) |
| HDMI In/Out (mit AOC) | Bis zu 130 Fuß (Bullet Train AOC) |
| Sonstiges | |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Anschlüsse | |
| HDMI (Ausgang) | HDMI Typ A, 19-polig, weiblich |
| HDBaseT (Eingang vom Transmitter) | RJ45 |
| USB | 2x USB Typ-A (Gerät), weiblich |
| RS-232 | 3-poliger Terminalblock |
| Umgebung | |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagertemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (ohne Kondensation) |
| Stromversorgung | |
| Verbrauch | 12 W max. |
| Netzteil | Eingang: 100–240 VAC ~ 50/60 Hz Ausgang: 48 VDC, 0.5 A |
| Abmessungen | |
| Einheit | mm: 35.05 x 82.55 x 82.55 in: 1.38 x 3.25 x 3.25 |
| Verpackt | mm: 159 x 137 x 89 in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.69 lbs (0.31 kg) Verpackt: 0.79 lbs (0.36 kg) |
*Technische Daten können ohne Vorankündigung geändert werden. Maße und Gewichte sind ungefähre Angaben.
