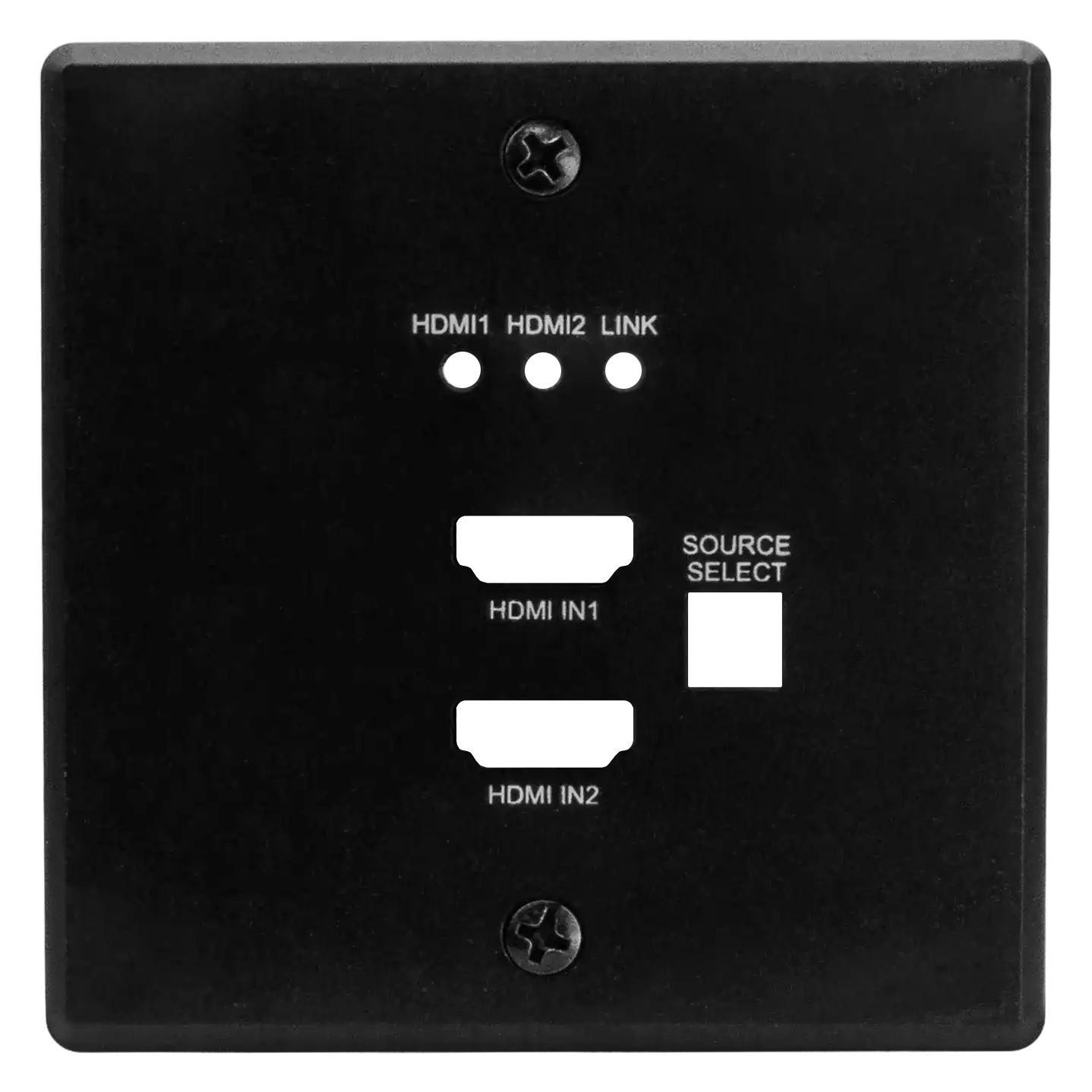

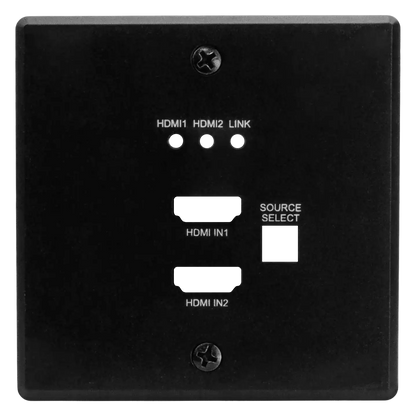

International ConferX Low-Profile Dual HDMI Wall Plate Transmitter via HDBaseT - Black
Die AC-CXWP-LPDH-EU-Serie aus der professionellen ConferX-Produktlinie von AVPro Edge ist ein flaches Wandanschlussfeldsystem mit zwei HDMI-Eingängen zur HDBaseT-Signalübertragung, das für eine unkomplizierte Installation in einer Standard-Einzelrahmen-Wanddose konzipiert wurde.

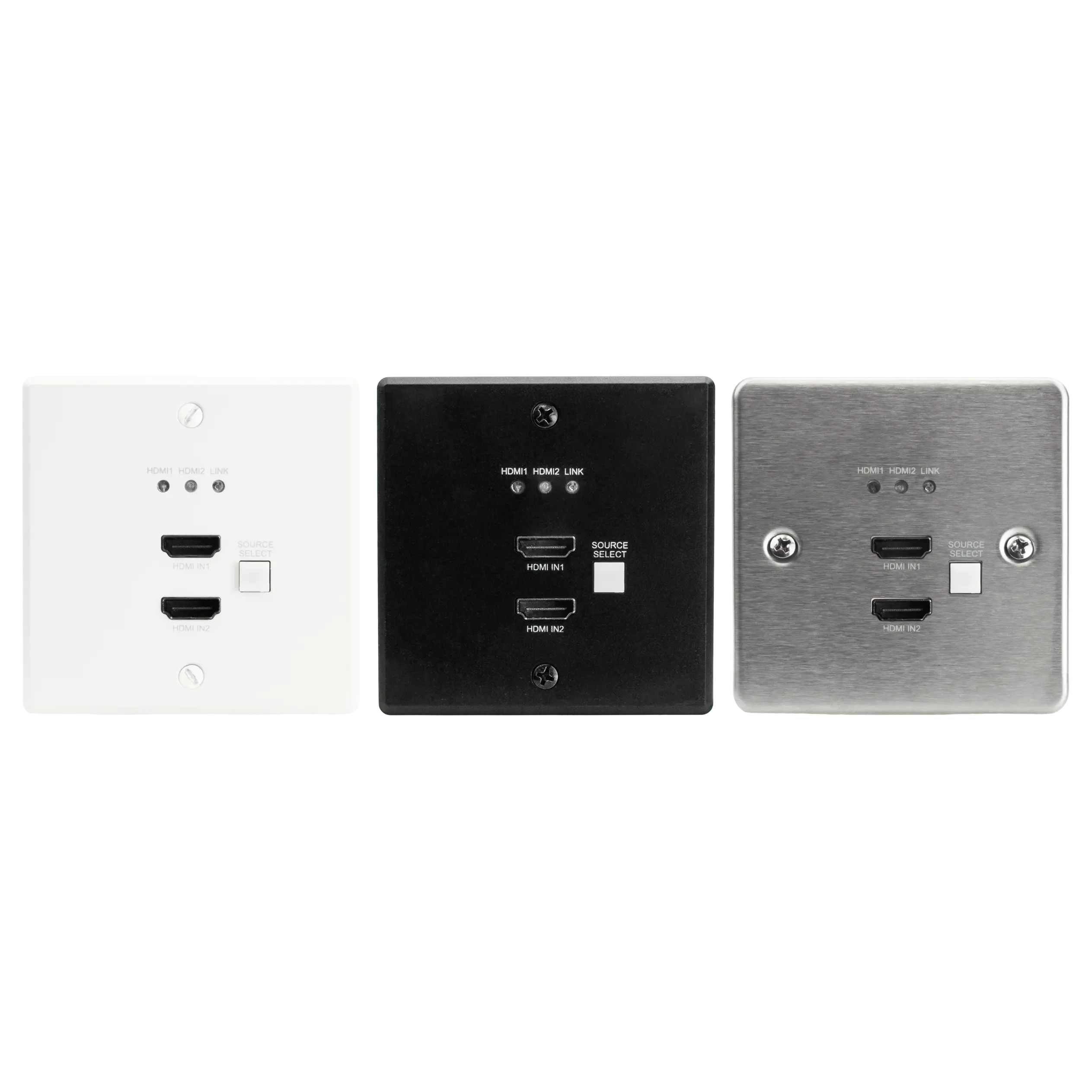

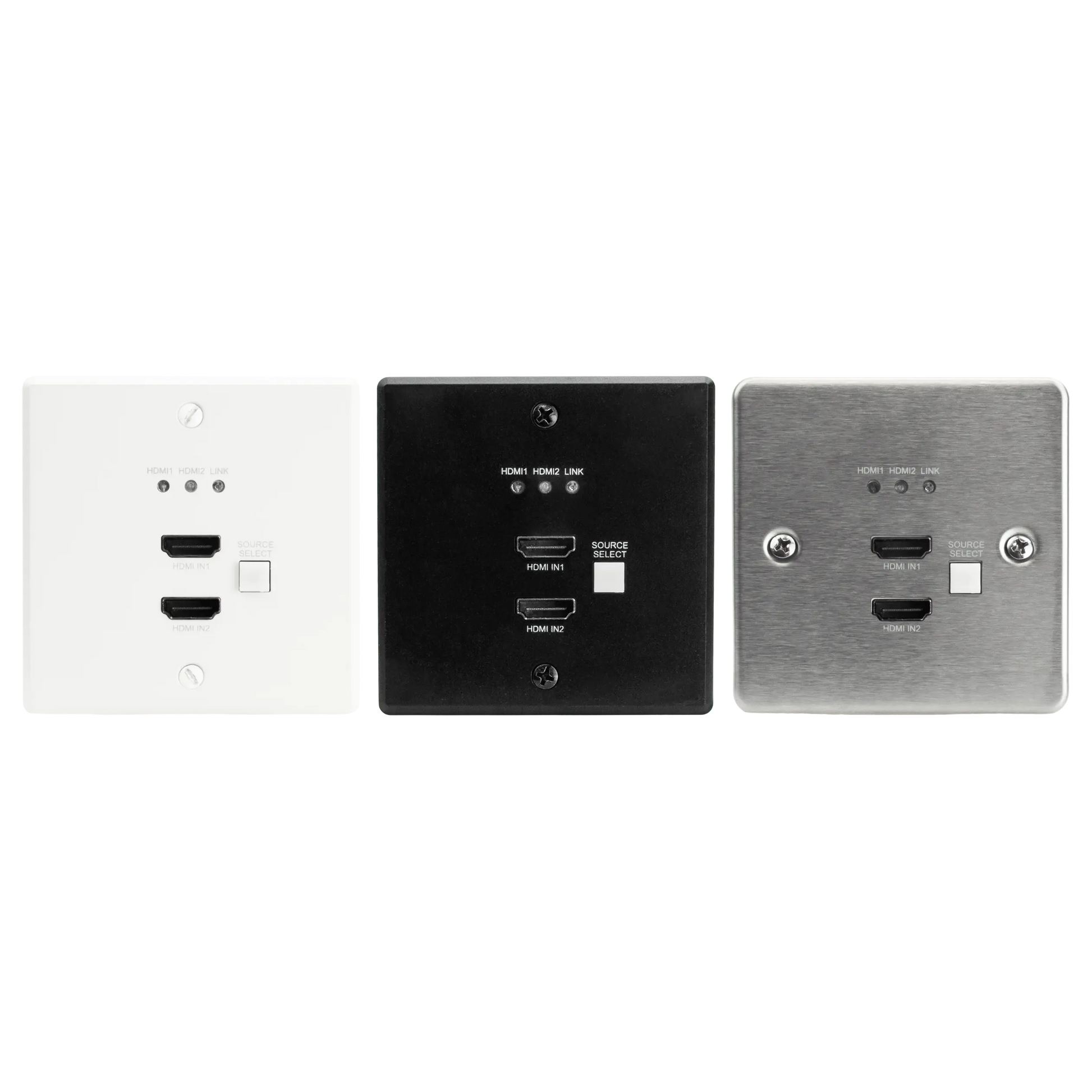

Nach der Montage ragt die Wandplatte nur 5 Millimeter aus der Wand heraus und sorgt so für ein elegantes, modernes Erscheinungsbild. Die Standardgröße beträgt 86 mm x 86 mm. Die Wandplatten sind in hochwertigem Weiß, Schwarz und Edelstahl erhältlich (Schwarz und Edelstahl separat erhältlich).
Bei Verwendung von Cat 6A-Kabeln können 1080p-Signale über Entfernungen von bis zu 100 Metern übertragen werden, während 4K/60 Hz, 4:2:0, 8-Bit-Signale zuverlässig bis zu 70 Meter übertragen werden. Die bewährte Invisible Compression Technology (ICT) von AVPro Edge ermöglicht die fehlerfreie Übertragung von Quellkonfigurationen mit Bandbreiten bis zu 18 Gbps.
Standardmäßige PC-Timings und VESA-Datenraten, wie sie in Geschäfts- und Bildungsumgebungen üblich sind, werden vom AC-CXWP-LPDH-T-EU problemlos übertragen.
Alle Produkte der ConferX-Serie sind nach militärischen Standards entwickelt und gefertigt und werden durch die 10-jährige, unkomplizierte Garantie von AVPro Edge abgesichert.
-
Automatische Eingangserkennung – Sobald ein HDMI-Kabel mit einem Gerät verbunden wird, erkennt der AC-CXWP-LPDH-T den Signalstatus und aktiviert die Übertragung. LED-Statusanzeigen bestätigen die Signalverfügbarkeit und die Verbindung zum Empfänger.
-
HDCP-Eingabeanforderungsschalter – Für Installationen, bei denen keine kopiergeschützten Inhalte übertragen werden, kann ein HDCP-Dip-Schalter von „Ein“ (HDCP 2.x wird angefordert) auf „Aus“ (kein HDCP wird angefordert) umgeschaltet werden – für fehlerfreie Verbindungen.
-
HDBaseT 2.0 Signalübertragung – Bei korrekt verlegtem und abgeschlossenem CAT 6A UTP-Kabel sind Übertragungsdistanzen von bis zu 100 m für 1080p-Signale und bis zu 70 m für 4K/60 Hz, 4:2:2, 8-Bit UHD-Signale möglich. Mit der Invisible Compression Technology von AVPro Edge können Signale mit bis zu 18 Gbps Bandbreite zuverlässig übertragen werden.
-
PoC-Stromversorgung über HDBaseT – Die Stromversorgung erfolgt über das angeschlossene HDBaseT-Empfangsgerät. Es wird keine separate Stromquelle vor Ort benötigt.
-
EDID-Verwaltung – Ein 16-stufiger Drehregler ermöglicht die Auswahl der EDID, einschließlich der Funktion „EDID vom Ausgang kopieren“.
Transmitter
| Video | |
|---|---|
| Videoauflösungen | Bis zu 4K/60 Hz 4:4:4 |
| VESA-Auflösungen | Bis zu DCI 4K (4096x2160) |
| HDR-Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audio | |
| Unterstützte Audioformate (HDMI) | PCM 2.0-Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Entfernung | |
| HDBaseT (CAT) Entfernung (4K) | 100 Meter / 230 Fuß (Cat 6a) |
| HDBaseT (CAT) Entfernung (1080p) | 100 Meter / 230 Fuß (Cat 6a) |
| HDMI In/Out | Bis zu 50 Fuß (mit Bullet Train HDMI) |
| HDMI In/Out (mit AOC-Kabel) | Bis zu 130 Fuß (mit Bullet Train AOC) |
| Sonstiges | |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Steuerung | |
| Frontpanel | 1x Taste zur Eingangswahl |
| Rückseite | RS-232, HDCP-Dip-Schalter, EDID-Drehregler |
| Anschlüsse | |
| HDMI | 2x HDMI Typ A, 19-polig, weiblich |
| HDBaseT (Ausgang zum Empfänger) | RJ45 |
| RS232 | 3-poliger Terminalblock |
| Umgebung | |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagertemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (ohne Kondensation) |
| Stromversorgung | |
| Leistungsaufnahme | Max. 12 W |
| Netzteil (Empfänger) | Eingang: 100–240 VAC ~ 50/60 Hz Ausgang: 48 VDC, 0.5 A |
| Abmessungen | |
| Ohne Frontplatte (Standard) | mm: 31.75 x 49.28 x 106 in: 1.25 x 1.94 x 4.17 |
| Ohne Frontplatte (EU) | mm: 31.75 x 79 x 79 in: 1.25 x 3.11 x 3.11 |
| Wandplatz | Einzelrahmen |
| Kompatible Boxen | Mud Rings, EU-Boxen, Stud Mount, Clamp Mount, Metall- & Kunststoffboxen, LV-Boxen |
| Verpackt | mm: 159 x 137 x 89 in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.65 lbs (0.294 kg) EU-Einheit: 0.52 lbs (0.236 kg) Verpackt: 0.81 lbs (0.368 kg) EU-Verpackt: 0.69 lbs (0.312 kg) |
Receiver
| Video | |
|---|---|
| Videoauflösungen | Bis zu 4K/60 Hz 4:4:4 |
| VESA-Auflösungen | Bis zu DCI 4K (4096x2160) |
| HDR-Formate | Dolby Vision, HDR10, HDR10+, HLG |
| Farbraum | YUV (Komponente), RGB (CSC: ITU-R BT.601, BT.709, BT.2020, DCI-P3 D65) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 |
| Farbtiefe | Bis zu 16-bit (1080p), bis zu 12-bit (4K) |
| Audio | |
| Unterstützte Audioformate (HDMI) | PCM 2.0-Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| USB | |
| Version | USB 2.0, bis zu 290 Mbps |
| Ports | 2x USB Typ-A (Gerät), weiblich |
| Entfernung | |
| HDBaseT (CAT) Entfernung (4K) | 100 Meter / 230 Fuß (Cat 6a) |
| HDBaseT (CAT) Entfernung (1080p) | 100 Meter / 230 Fuß (Cat 6a) |
| HDMI In/Out | Bis zu 50 Fuß (mit Bullet Train HDMI) |
| HDMI In/Out (mit AOC-Kabel) | Bis zu 130 Fuß (mit Bullet Train AOC) |
| Sonstiges | |
| Bandbreite | 18 Gbps (mit ICT) |
| CEC | Ja |
| HDCP | HDCP 2.3 und früher |
| Anschlüsse | |
| HDMI (Ausgang) | HDMI Typ A, 19-polig, weiblich |
| HDBaseT (Eingang vom Transmitter) | RJ45 |
| USB | 2x USB Typ-A (Gerät), weiblich |
| RS232 | 3-poliger Terminalblock |
| Umgebung | |
| Betriebstemperatur | 23 bis 125°F (-5 bis 51°C) |
| Lagertemperatur | -4 bis 140°F (-20 bis 60°C) |
| Luftfeuchtigkeit | 5–90% RH (ohne Kondensation) |
| Stromversorgung | |
| Leistungsaufnahme | Max. 12 W |
| Netzteil (Empfänger) | Eingang: 100–240 VAC ~ 50/60 Hz Ausgang: 48 VDC, 0.5 A |
| Abmessungen | |
| Einheit | mm: 35.052 x 82.55 x 82.55 in: 1.38 x 3.25 x 3.25 |
| Verpackt | mm: 159 x 137 x 89 in: 6.25 x 5.375 x 3.5 |
| Gewicht | Einheit: 0.69 lbs (0.31 kg) Verpackt: 0.79 lbs (0.36 kg) |
