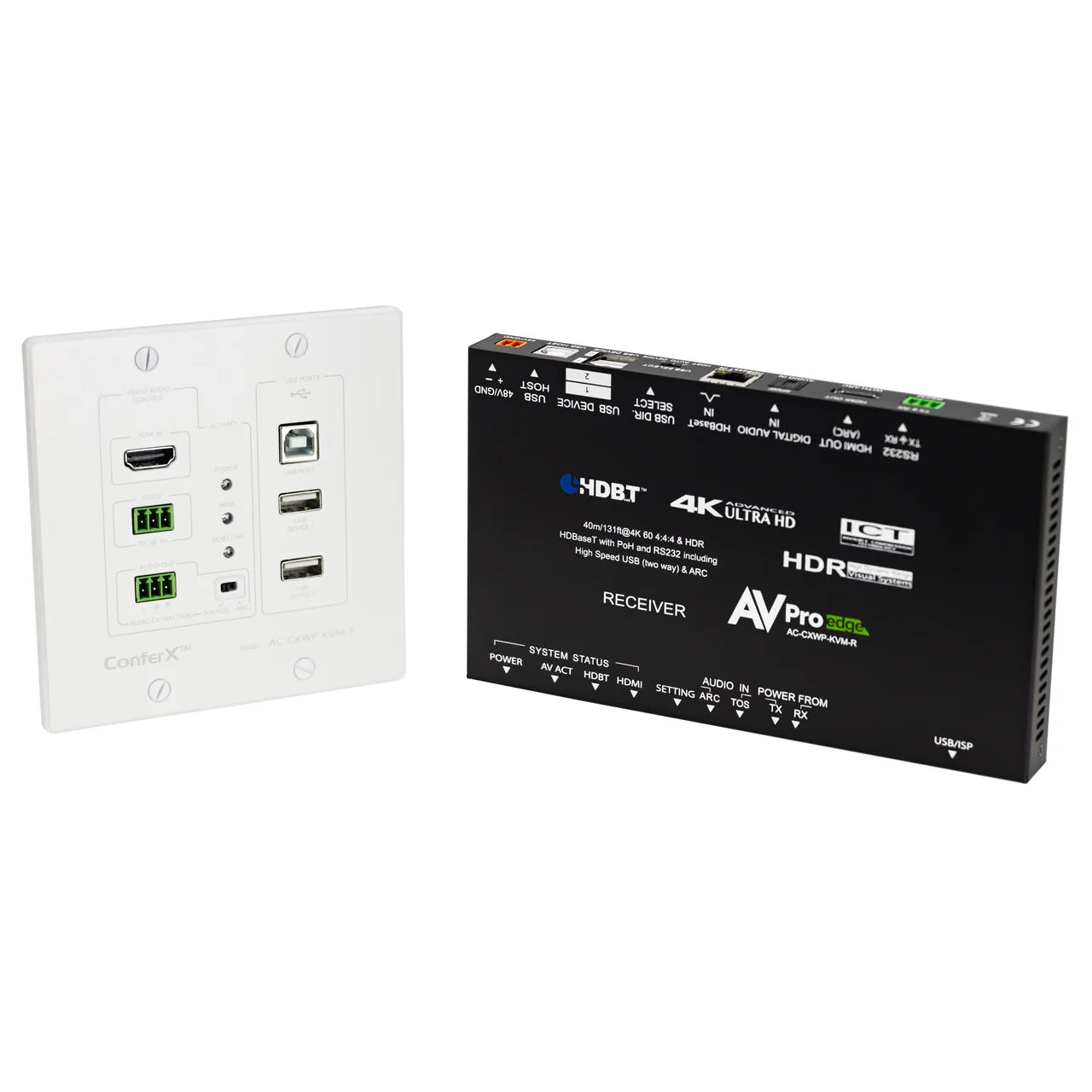

Das AC-CXWP-KVM-KIT ist ein HDBaseT-Wandplatten-Extender-Kit, das 4K60 4:4:4 bei 18 Gbps über ein einzelnes CAT-UTP/STP-Kabel unterstützt. Dieses Gerät kann jedes HDMI-Signal empfangen und über große Entfernungen übertragen; gleichzeitig kann es ein USB-2.0-Signal bidirektional über dasselbe Kabel senden. Es ist die ideale Lösung für Klassenzimmer und Konferenzräume, um mit modernen Laptops und Desktop-Computern zu arbeiten.
Invisible Compression Technology (ICT) – Die Invisible Compression Technology ist eine revolutionäre Technologie zur HDMI-Erweiterung. Sie ermöglicht es AVPro Edge-Produkten, hochbandbreitige 4K-Signale über Netzwerkkabel zu übertragen. Üblicherweise führt dies zu Kompressionsartefakten und Farbabstufungen im Bild. Durch die proprietäre ICT-Lösung von AVPro Edge kann ein stabiles Bild ohne Qualitätsverlust geliefert werden.
USB 2.0 und KVM-Integration – Das AC-CXWP-KVM-KIT unterstützt die Übertragung von USB-Signalen, die über die HDBaseT-Verbindung zusammen mit anderen AV-Signalen geschaltet und geroutet werden können. Diese USB-Signale lassen sich separat über ein Steuerungssystem verwalten. USB 2.0 Host- und Geräteanschlüsse sind sowohl am Sender (TX) als auch am Empfänger (RX) vorhanden, sodass Sie z. B. eine USB-Maus, Tastatur, ein Mikrofon oder andere USB-Geräte an einem Gerät anschließen und zu einem Computer oder Host an einem anderen Gerät weiterleiten können.
Downscaling – Das AC-CXWP-KVM-KIT verfügt über eine integrierte Skalierungseinheit im Sender. Diese kann 4K-Signale auf 1080p herunterskalieren – besonders wichtig bei der Verwendung von Projektoren oder Displays, die nur 1080p unterstützen.
Umfassendes EDID-Management – Das AC-CXWP-KVM-KIT bietet ein leistungsstarkes EDID-Management. Damit können Sie das Eingabegerät steuern und bestimmte Videoauflösungen und/oder Audiocodecs anfordern. Folgende EDID-Optionen stehen zur Verfügung:
- EDID-Durchleitung
- 1080p mit 2-Kanal-Audio
- 1080p mit 8-Kanal-Audio
- 4K60 4:2:0 mit 2-Kanal-Audio
- 4K60 4:2:0 mit 8-Kanal-Audio
- 4K60 4:4:4 HDR mit 2-Kanal-Audio
- 4K60 4:4:4 HDR mit 8-Kanal-Audio
- Benutzerdefinierte EDID – EDID-Kopie
Die EDID-Kopierfunktion erlaubt es, EDID-Daten von jedem gewünschten Display oder Projektor zu kopieren und zu speichern.
Audio-Rückkanal (ARC) – Der Audio-Rückkanal in HDMI 1.4 und 2.0 ermöglicht es einem Fernseher, über ein einziges HDMI-Kabel oder Toslink Audiodaten „stromaufwärts“ an einen AV-Receiver oder Surround-Controller zu senden. Unser Extender leitet das Audiosignal weiter zum Sender, wo es über HDMI ARC angeschlossen werden kann.
Integrierte Fehlerdiagnose – Dieses Gerät ermöglicht die Erzeugung eines 1080p- oder 4K-Testbildes zur Identifikation externer Probleme (Quelle, Repeater, Displays usw.). So können Sie sicherstellen, dass die Verkabelung korrekt ist und Probleme schnell identifizieren, ohne sich Gedanken über die Funktion von Quelle oder Senke machen zu müssen. Zusätzlich kann ein Testbild sowohl vom Sender (TX) als auch vom Empfänger (RX) erzeugt werden, um die Integrität der gesamten Systeminfrastruktur zu überprüfen.
| Video | |
|---|---|
| Video Resolutions | Up to 4K 60Hz 4:4:4 |
| VESA Resolutions | Up to DCI 4K (4096x2160) |
| HDR Formats/Resolutions | 420, 422, 444 (10 and 12 Deep Color) HDR10, HDR10+, Dolby Vision (24/30 Frames), HLG |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Chroma Sub-Sampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Deep Color | Up to 16 bit (1080), Up to 12 bit (4K) |
| Downscaling | 4K (and HDR) down to 1080p |
| Audio | |
| Audio Formats Supported (HDMI) | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Audio Formats Supported (Toslink) | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio |
| ARC | You can select to extract audio from ARC, or from the HDMI Source |
| USB (selectable host) | |
| Version | USB 2.0 |
| TX & RX | USB host = USB type B (x1) USB Device = USB type A (x2) |
| Distance | |
| HDBaseT (CAT) Distance (4K) | 40 Meters / 131 Feet (Cat 6a) |
| HDBaseT (CAT) Distance (Full HD) | 70 Meters / 230 Feet (Cat 6a) |
| HDMI Lead In/Out (4K60 4:4:4) | Up to 50 Feet (using Bullet Train HDMI) |
| HDMI Lead In/Out (w/ AOC Cable) | Up to 130 Feet (using Bullet Train AOC) |
| Other | |
| Bandwidth | 18 Gbps (Uses ICT above 10.2 Gbps signals) |
| HDCP | HDCP 2.2 and earlier |
| Ports | |
| HDMI (TX & RX) | Type A |
| HDBaseT | RJ45 w/ PoH for HDBaseT |
| Extracted Audio (TX ONLY) | 3 Pin Terminal Block |
| RS232 (TX & RX) | 3 Pin Terminal Block |
| Power (TX & RX) | 2 Pin Terminal Block |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (no condensation) |
| Power | |
| Power Consumption (total) | 12 watts max |
| Power Supply | Input: AC 100-240V ~ 50/60Hz Output: DC 48V 0.5A |
| Dimensions & Weight | |
| TX Wall Plate (mm/inch) | 114.26 x 35.75 x 115.86 mm 4.5 x 1.41 x 4.56 inch |
| HDBaseT RX (mm/inch) | 21.8 x 113.68 x 196.85 mm 0.86 x 4.48 x 7.75 inch |
| Kit Packaged (mm/inch) | 76.2 x 184.15 x 312.67 mm 3 x 7.25 x 12.31 inch |
| Weight (TX Unit) | 1 LBS (0.45 KG) |
| Weight (RX Unit) | 1.2 LBS (0.54 KG) |
| Weight (Kit Packaged) | 3.2 LBS (1.45 KG) |
