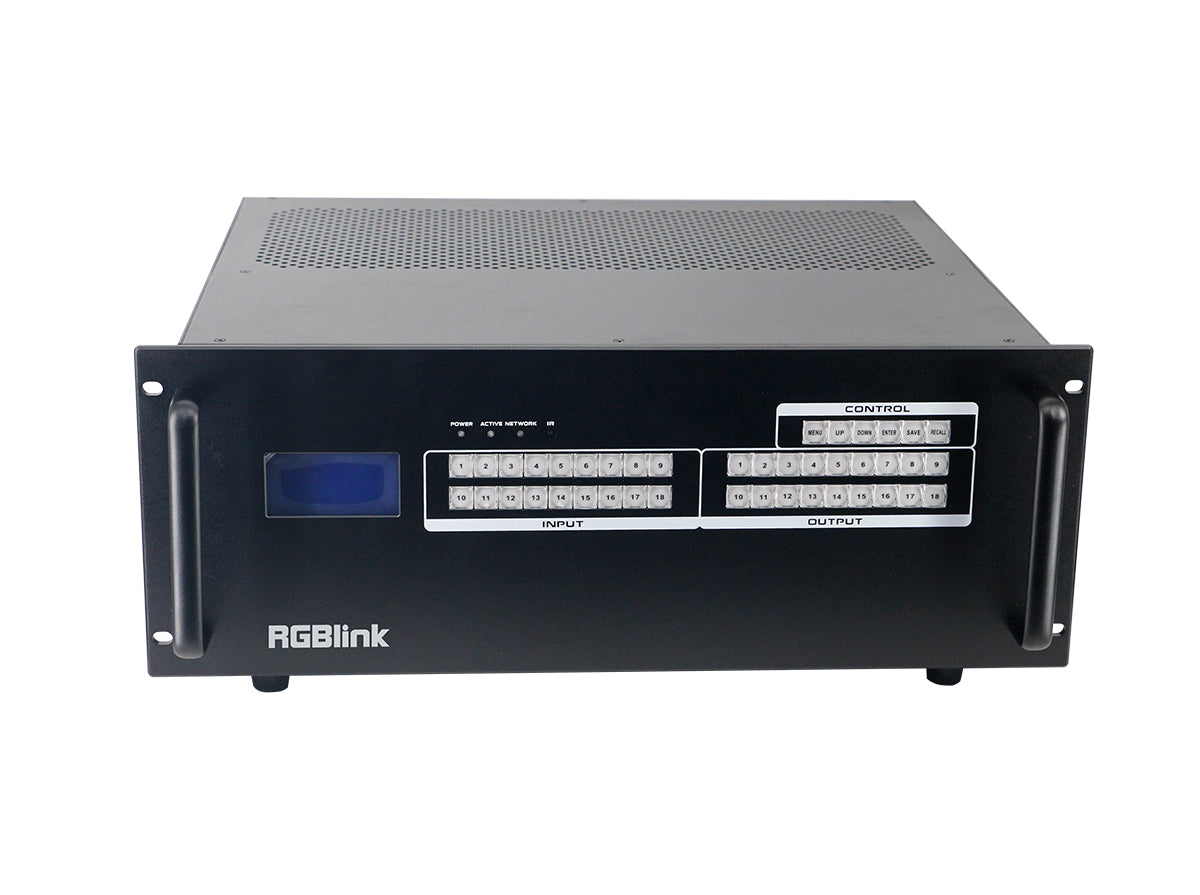

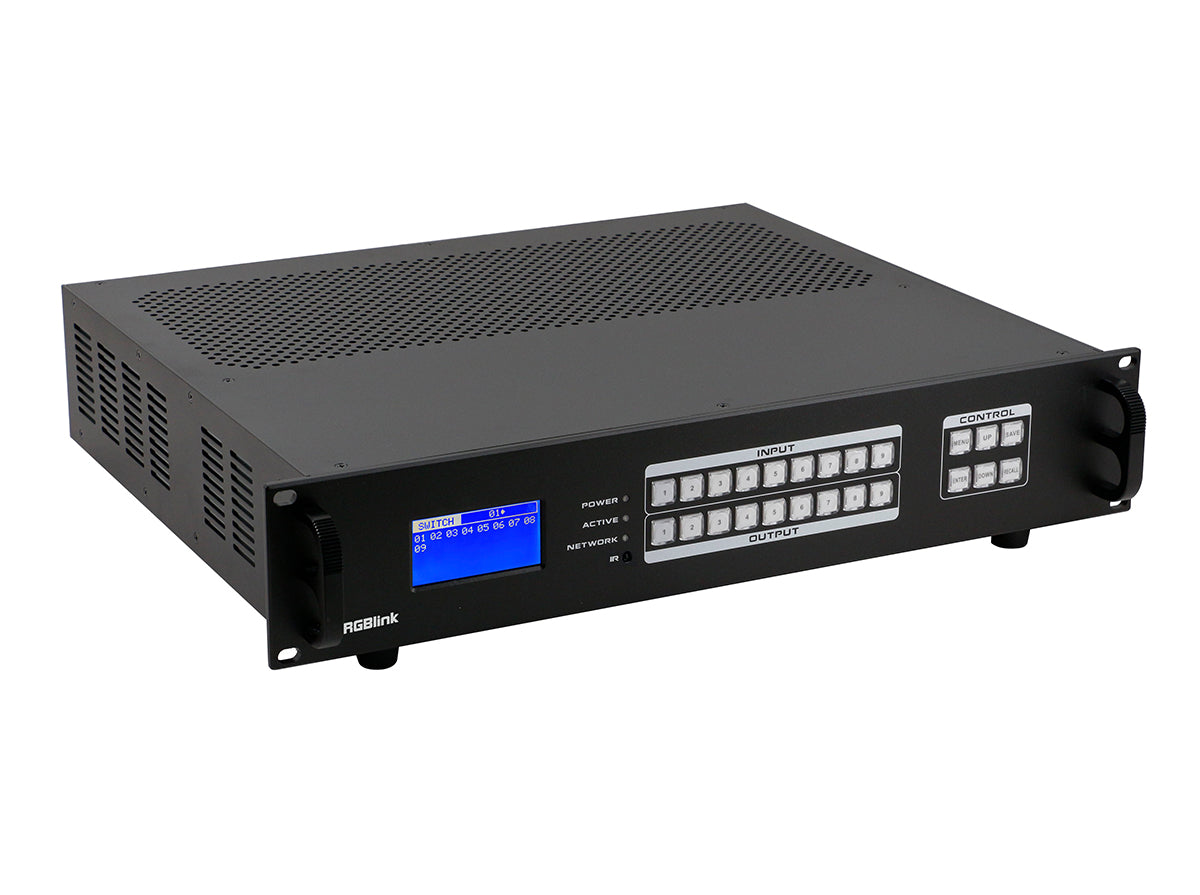

FLEX Series - FLEX MINI Modular Matrix Switcher

Brand: RGBlink
SKU: 710-0009-01-0
  • 1-Karten-1-Port vollständig modulare Architektur
  • Unterstützt Signalumschaltung zwischen CVBS / YPbPr / HDMI / DP / DVI / SDI / HDBaseT
  • Schnelles, nahtloses Umschalten
  • Unterstützt duales Netzwerk und doppelte Backup-Systeme
  • Eingebettetes Audio mit Audio-Einbettung und -Extraktion (Schnittstelle: 3,5 mm Audioanschluss)
  • Unterstützt doppelte Netzteilmodule und Backup
  • Unterstützt RGB/YUV 4:4:4, 4K60 Ein- und Ausgänge
  • Speichern und Laden von bis zu 40 Voreinstellungen
  • Unterstützt EDID und HDCP 2.2
  • Steuerung über Crystal-Tasten, Web, App und RS232
  • Zentralisierte plattformübergreifende Steuerung von bis zu 254 Geräten
  • Unterstützt automatisches Speichern beim Ausschalten und automatisches Wiederherstellen der Daten beim Einschalten
€0,00
€0,00

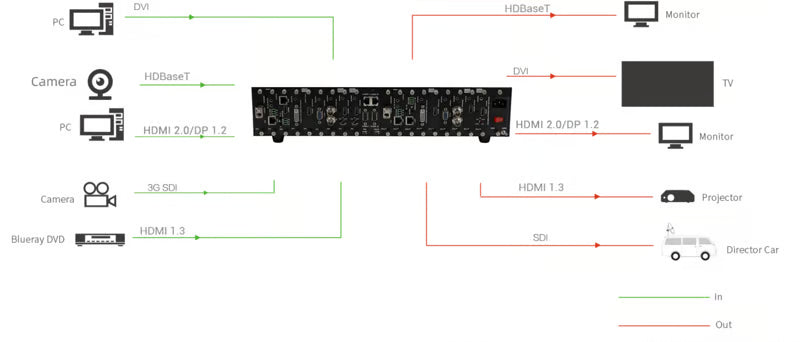

Dies ist ein modularer Matrix-Switcher mit Funktionen zur Audio-De-Embedding, Übertragung, Verteilung und Umschaltung. Es stehen drei Modellvarianten zur Auswahl, um unterschiedlichen Anforderungen gerecht zu werden – etwa in Konferenzräumen, Rundfunk- und Fernsehprojekten, multimedialen Konferenzsälen, Großbildanzeigeprojekten, TV-Schulungen, Leitstellen und weiteren Einsatzbereichen.

Alle Ein- und Ausgangskarten verwenden das Prinzip 1 Karte = 1 Port. Unterstützte Signaltypen sind DVI, HDMI, DP, HDBaseT und 3G-SDI. Nutzer können gemischte Eingangssignale und gemischte Ausgangssignale flexibel kombinieren.

Spezifikationen
Specification FLEX 9 (MINI) FLEX 18 (MINI) FLEX 36 (MINI)
Specification2U4U8U
Input Slots91836
Output Slots91836
Physical Net Weight6kg12.5kg25kg
Net Dimension482×412.5×103.9mm482×420.5×192.1mm482×420.5×370.6mm
Connectors Input
DVI Module1 × DVI-I (kompatibel mit DVI, VGA, YPbPr, CVBS)
HDMI Module1 × HDMI-A
3G SDI Module2 × BNC (1 IN | 1 LOOP)
HDBaseT Module1 × RJ45
DP Module1 × DP
Connectors Output
DVI Module1 × DVI-I (kompatibel mit DVI, VGA, YPbPr, CVBS)
HDMI Module1 × HDMI-A
3G SDI Module2 × BNC (1 OUT | 1 LOOP)
HDBaseT Module1 × RJ45
DP Module1 × DP
Communication
LAN2 × RJ45
RS2322 × RJ11
Power
FLEX 9 (MINI)1 × IEC–
FLEX 18/36 (MINI)–2 × IEC
Performance – Input Resolution
HDMI 2.0 / DP 1.2 (SMPTE)720p@50/59.94/60 | 1080i@50/59.94/60 | 1080p@50/59.94/60 | 2160p@60
HDMI 2.0 / DP 1.2 (VESA)640×480@60 bis 4096×2160@60
HDBaseTSMPTE & VESA bis 4096×2160@60
HDMI 1.3SMPTE & VESA bis 1920×1080@60
3G SDISMPTE 576i bis 1080p@60
DVISMPTE & VESA bis 1920×1200@60
Performance – Output Resolution
HDMI 2.0 / DP 1.2SMPTE & VESA bis 4096×2160@60
HDBaseTSMPTE & VESA bis 4096×2160@60
HDMI 1.3SMPTE & VESA bis 1920×1080@60
3G SDISMPTE 576i bis 1080p@60
DVISMPTE & VESA bis 1920×1200@60
Supported Standards
SDI3G / HD / SD
HDMI2.0
DVISingle Link
HDBaseT1.0
DP1.2
Power & Environment
Input VoltageAC 110V–240V, 50/60Hz
Max Power17W21W30W
Temperature-10℃~50℃
Humidity0%~65%

Specification

User Manual

Spezifikationen
Product Code Model Description
710-0009-01-0 FLEX 9 (MINI)
710-0018-01-0 FLEX 18 (MINI)
710-0036-01-0 FLEX 36 (MINI)
790-0009-01-0 Single 4K60 HDMI Input Module (seamless)
790-0009-02-0 Single 3G SDI Input Module (with audio) (seamless)
790-0009-03-0 Single 3G SDI Input Module (seamless)
790-0009-04-0 Single HDMI 1.3 Input Module (seamless)
790-0009-05-0 Single 1080P 70m HDBaseT Input Module (seamless)
790-0009-06-0 Single 1080P 100m HDBaseT Input Module (seamless)
790-0009-07-0 Single 4K60 HDMI Input Module (direct) Go to
790-0009-12-0 Single 1080P DVI Input Module (seamless)
790-0009-13-0 Single DP 1.2 Input Module (seamless)
790-0009-14-0 Single 4K60 40m HDBaseT Input Module (direct)
790-0009-15-0 Single 4K60 70m HDBaseT Input Module (direct) Go to
790-0009-21-0 Single 4K60 HDMI Output Module (seamless)
790-0009-23-0 Single 3G SDI Output Module (seamless)
790-0009-24-0 Single HDMI 1.3 Output Module (seamless)
790-0009-25-0 Single 1080P DVI Output Module (seamless)
790-0009-26-0 Single 1080P 70m HDBaseT Output Module (seamless)
790-0009-27-0 Single 1080P 100m HDBaseT Output Module (seamless)
790-0009-28-0 Single 4K60 HDMI Output Module (direct) Go to
790-0009-34-0 Single DP 1.2 Output Module (seamless)
790-0009-35-0 Single 4K60 40m HDBaseT Output Module (seamless)
790-0009-36-0 Single 4K60 70m HDBaseT Output Module (seamless) Go to
790-0009-37-0 Single 4K60 40m HDBaseT Output Module(direct)
790-0009-38-0 Single 4K60 70m HDBaseT Output Module(direct)
