AC-AEX-DEARC-KIT – eARC / ARC Audio-Übertragungssystem (18 Gbit/s Audio-Link)

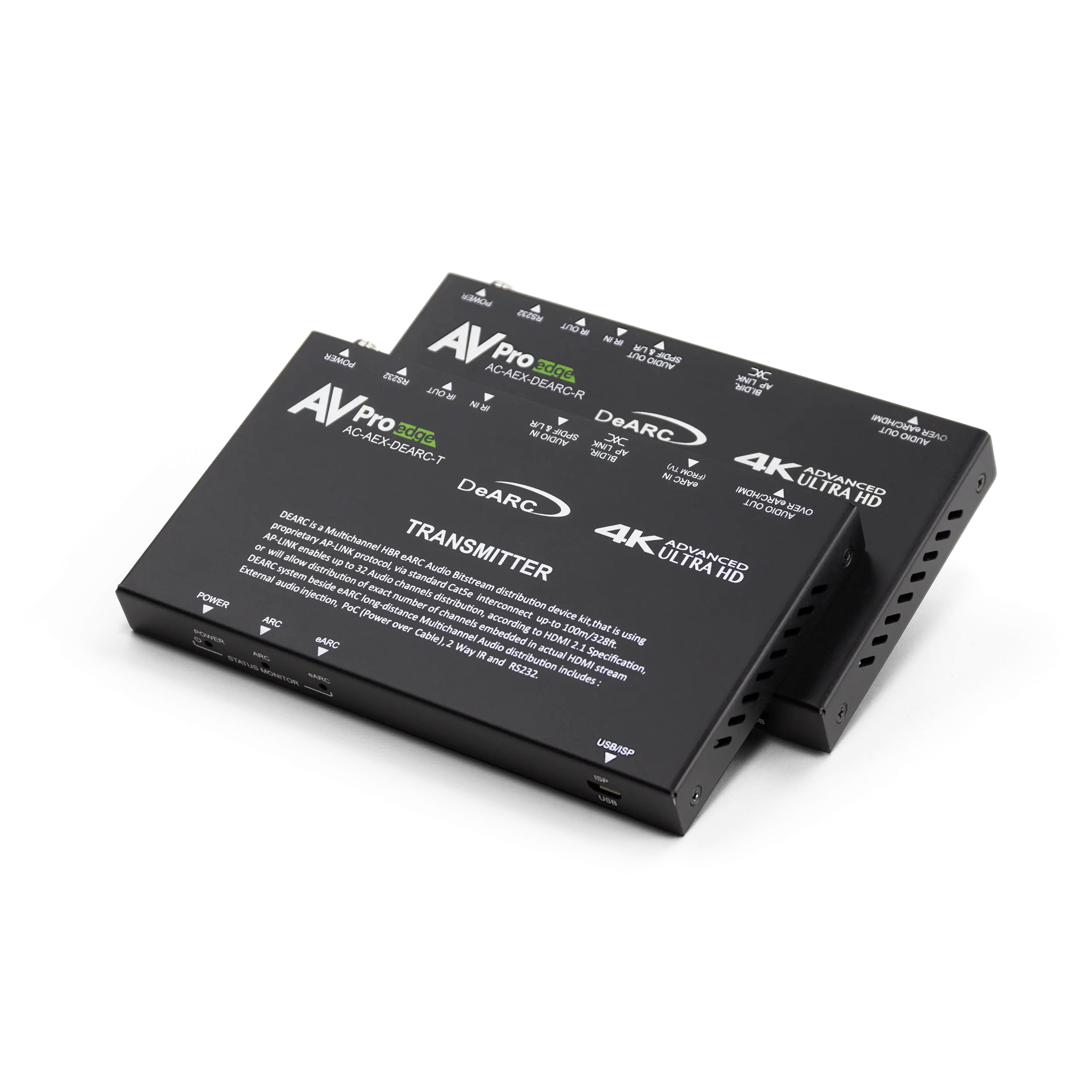

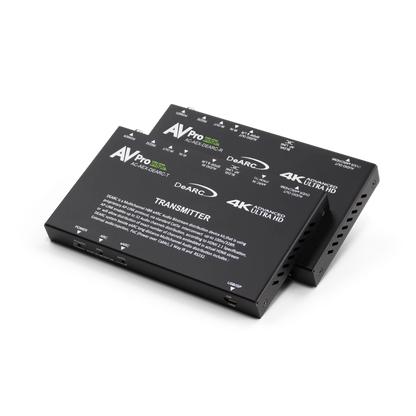

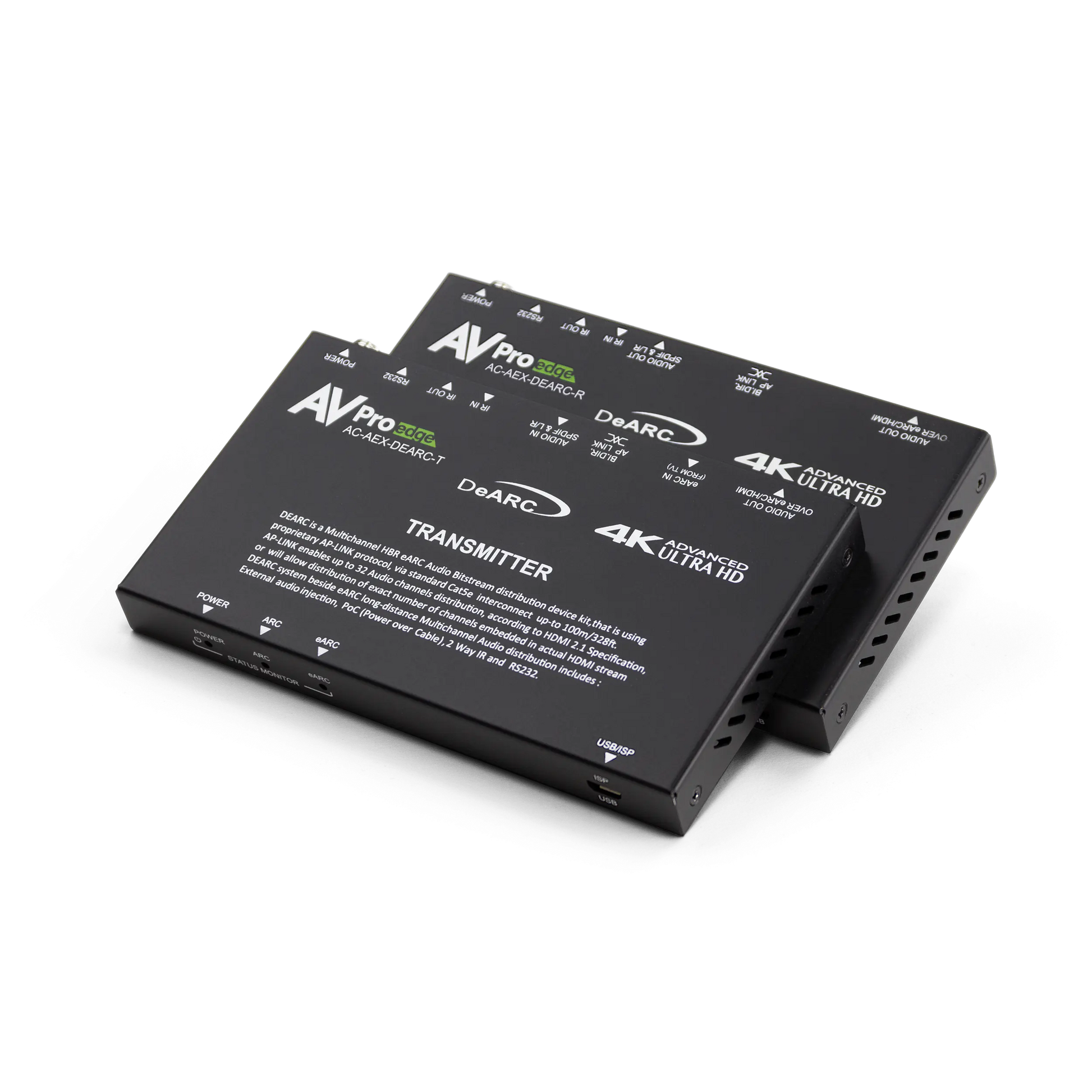

Das AVPro Edge AC-AEX-DEARC-KIT ist ein Transmitter-Receiver-Duo, das speziell für die Übertragung von Audio-Codecs (reines Audiosignal, keine Videodaten) von einem Fernseher zu einem zentralen System- oder Verteilungsstandort entwickelt wurde.
Das System nutzt die eARC-Funktion gemäß HDMI-2.1-Spezifikation und bietet mit nahezu 30-facher Audio-Bandbreite gegenüber optischen Verbindungen eine deutlich höhere Signalqualität.
So werden verlustfreie High-Bitrate-Codecs aus integrierten TV-Apps oder ATSC 3.0 NextGen-TV-Tunern (Dolby AC-4) in höchster Präzision an einen AV-Receiver oder Vorverstärker-Prozessor übertragen.
Das Kit kann zudem TOSLINK- oder L/R-Analog-Audio über multifunktionale Ports senden – für maximale Flexibilität in der Installation.
Mit einer Übertragungsrate von bis zu 37 Mbit/s erreicht eARC eine Bandbreite, die acht Kanälen unkomprimierten 192 kHz / 24-Bit-PCM-Audios entspricht.
3D-Audioformate wie Dolby Atmos und DTS:X werden über Kategorie-Kabel (empfohlen: Cat 6A) absolut verlustfrei transportiert – über Entfernungen von bis zu 100 Metern (328 ft).
AP-LINK – Präzise Synchronisierung & Timing-Stabilität
Das AP-LINK-System von AVPro Edge basiert auf einer proprietären High Bitrate-Link I²C-Analyse, die Timing-Stabilität und Jitter-freie Übertragung für bis zu 32 unkomprimierte Audiokanäle gewährleistet – perfekt für anspruchsvolle immersive 3D-Audio-Wiedergabesysteme im Heimkino.
AP-LINK hält eine bitgenaue, taktsynchrone Datenübertragung auch über große Entfernungen aufrecht und garantiert damit verlustfreie Dekodierung und volle Signalintegrität des Originaltons.
Darüber hinaus überwacht AP-LINK die präzise Audio-Bild-Synchronisation (Lip-Sync) am Display und sorgt so für ein natürliches, perfekt abgestimmtes Wiedergabeerlebnis.
Das System verarbeitet außerdem das bidirektionale 1-Mbit/s-Datensignal, das im eARC-Audiostrom eingebettet ist.
Dieses Signal überträgt Lip-Sync-Korrekturdaten und den regelmäßig getakteten „Heartbeat“-Impuls, der die internen Lautsprecher des Fernsehers steuert.
Im Vergleich zu herkömmlichem ARC bietet eARC mit seinem dedizierten Datenkanal eine deutlich höhere Stabilität, Zuverlässigkeit und Kompatibilität.
Umschaltbare Eingänge

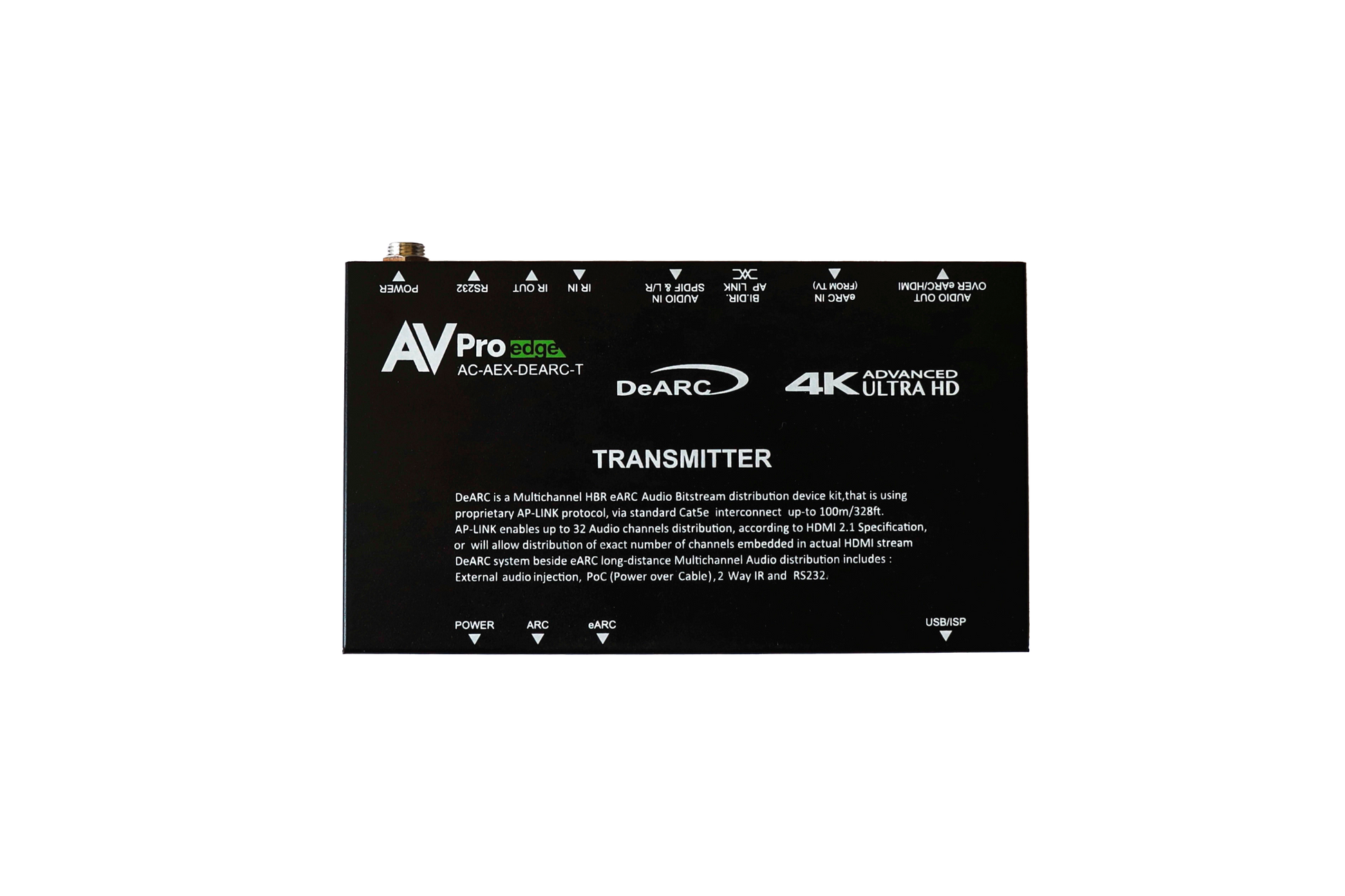

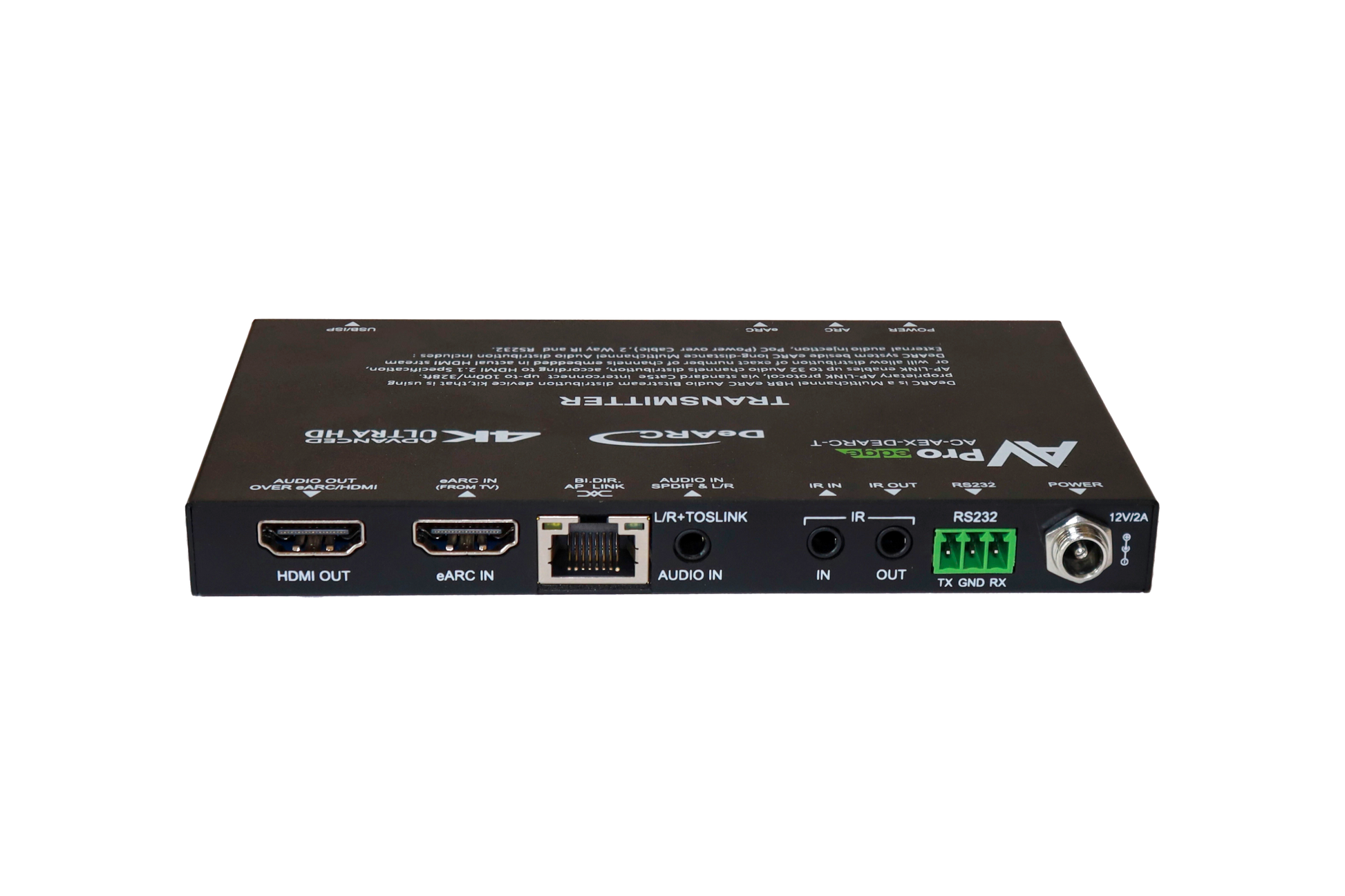

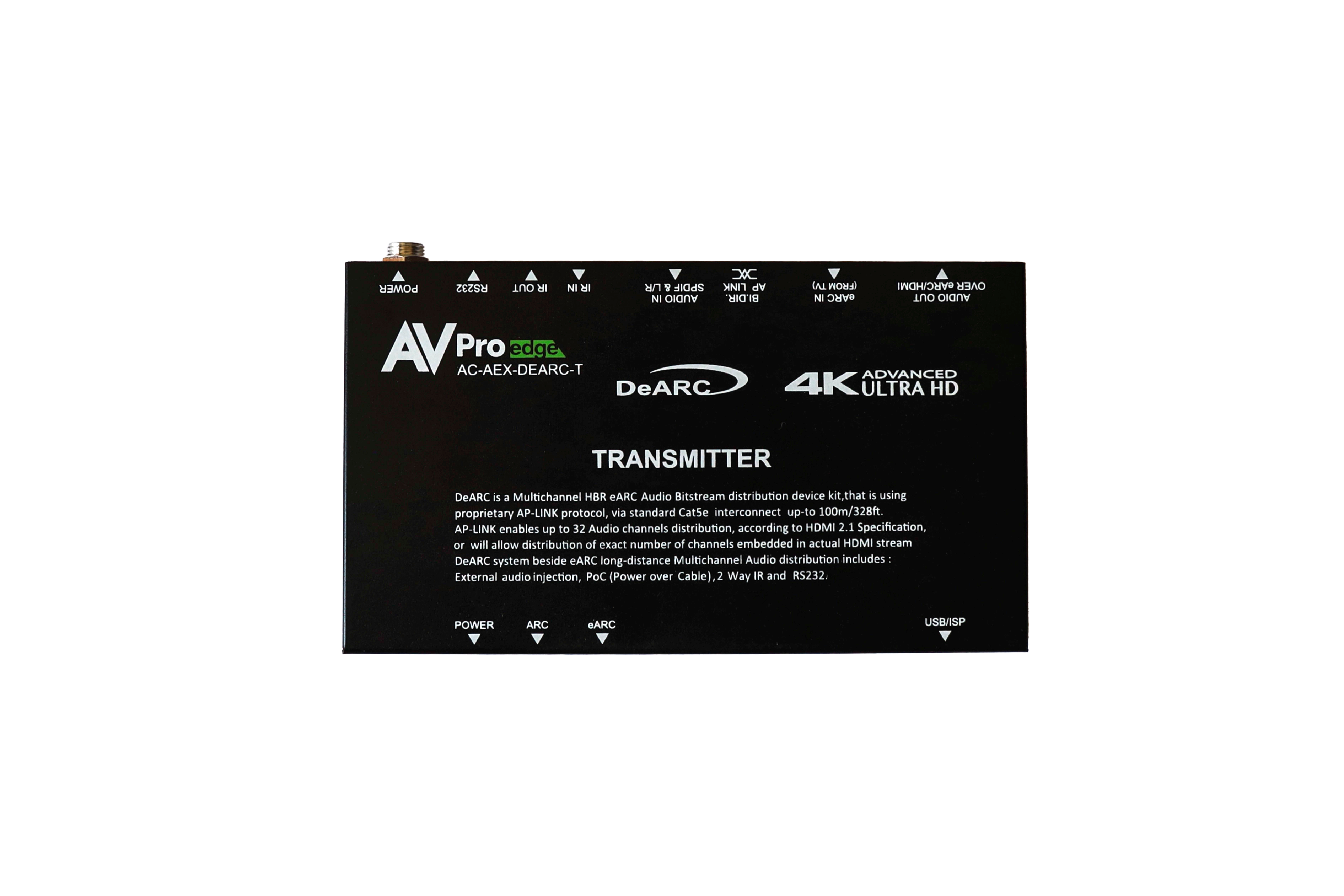

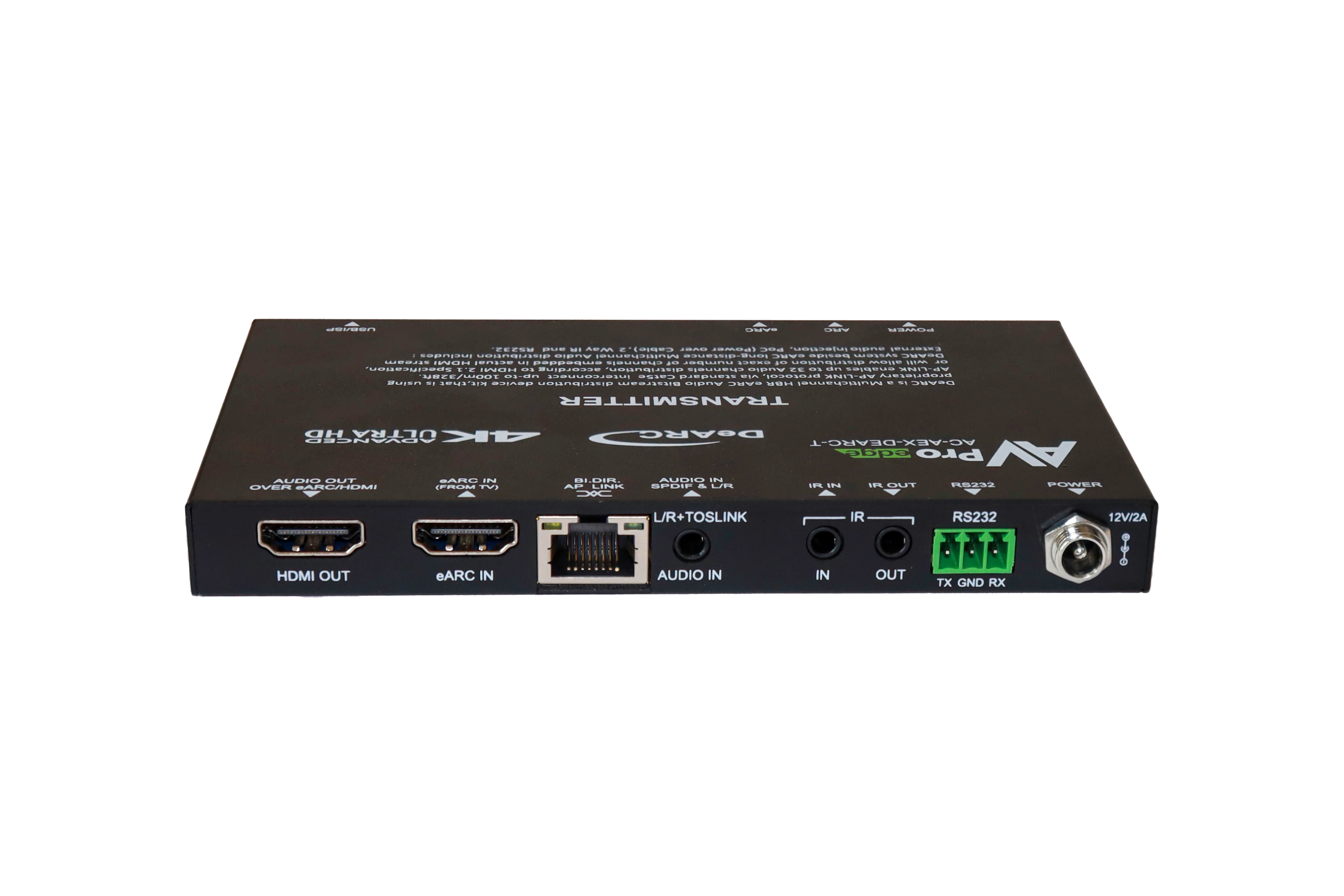

Der Transmitter (am Fernseher installiert) verfügt über umschaltbare Eingänge für HDMI ARC oder eARC, mit zusätzlichem HDMI-Ausgang für eine Soundbar oder lokale Audiogeräte.
Alternativ kann TOSLINK- oder L/R-Analog-Audio vom Display aufgenommen und an das zentrale Verteilungssystem weitergeleitet werden.
Hinweis: Das Kit führt kein Downmixing durch – die L/R-Ausgänge geben den Ton entsprechend des Eingangssignals aus. Viele Fernseher bieten im Menü die Option, Stereoausgabe für Dialogton zu aktivieren.

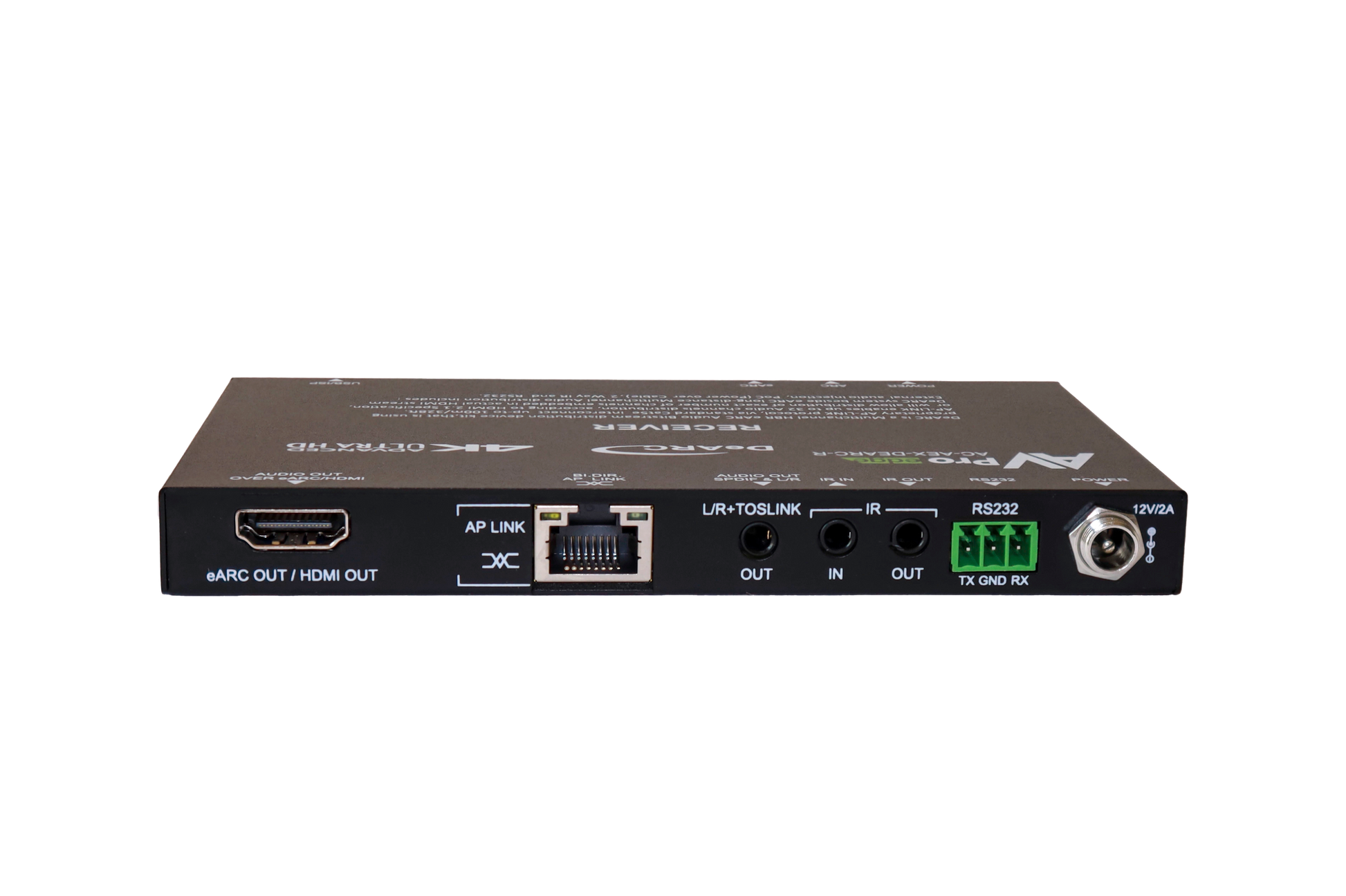

L/R & TOSLINK-Kombianschlüsse
Über umschaltbare Kombi-Anschlüsse (Analog Stereo / Mini-TOSLINK) lassen sich lokale Audiogeräte wie Soundbars, Kopfhörer-Basisstationen oder am Zielort Zweikanal-Audioverteilungen anschließen.
Das gewünschte Ausgangsformat kann über das TV-Menü gewählt werden.
Bidirektionale Steuerung & Stromversorgung
-
Bidirektionale IR- & RS-232-Datenübertragung ermöglicht lokale Steuerung von entfernten Systemkomponenten.
-
Power-over-Cable (PoC) erlaubt die Stromversorgung über das Verbindungskabel oder optional über das mitgelieferte 12V-DC-Netzteil.
ARC & eARC-Kompatibilität
Obwohl das Kit für optimierte eARC-Leistung konzipiert wurde, unterstützt es auch ARC für ältere AV-Receiver oder Vorverstärker, die noch nicht HDMI 2.1-fähig sind.
Technische Highlights:
-
Audio-only-Transceiver-Kit für eARC / ARC / TOSLINK / L/R Analog
-
AP-LINK-Technologie für präzises Timing und Bitgenauigkeit
-
Unterstützt bis zu 32 unkomprimierte Audiokanäle (192 kHz / 24-Bit PCM)
-
Kompatibel mit Dolby Atmos, DTS:X und Dolby AC-4
-
Übertragung über Cat 6A bis 100 m (328 ft)
-
Bidirektionale IR- & RS-232-Steuerung
-
PoC-fähig oder 12VDC-Netzteil
-
HDMI 2.1 eARC- und ARC-Unterstützung
-
Perfekte Lösung für immersive Audioanwendungen im Heimkino oder professionellen AV-Systemen
| Parameter | Wert |
|---|---|
| Video | |
| Video Transport | Not Supported |
| Audio | |
| Audio Formats Supported (HDMI eARC) | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS Digital, DTS Hi-Res, DTS-HD Master Audio, DTS:X |
| Audio Formats Supported (SPDIF/ARC) | PCM 2.0 Ch, Dolby Digital, DTS 5.1 |
| Audio Formats Supported (Analog) | PCM 2.0 (3.4Vpp) |
| Distance | |
| Category Cabling | 100 meters (328ft) Category 6A |
| Ports | |
| HDMI (Audio-only Output) | Type A |
| SPDIF | Mini-TOS |
| Analog | Stereo 3.5 mm |
| AP-Link | RJ45 with PoC (connect the power supply to the preferred device to power both devices simultaneously) |
| IR Send (Tx and Rx) | 3.5mm mono jack |
| IR Receive (Tx and Rx) | 3.5mm stereo jack |
| RS-232 (Tx and Rx) | 3-Pin Terminal Block Connector |
| Power (Tx and Rx) | 2-Pin Terminal Block Connector |
| Environmental | |
| Operating Temperature | 23°F (-5°C) to 125°F (51°C) |
| Storage Temperature | -4°F (-20°C) to 140°F (60°C) |
| Humidity Range | 5% to 90% RH (no condensation) |
| Power | |
| Power Consumption (Total) | 24 Watts Maximum |
| Power Supply – Matrix | Input: AC 100-240V ~ 50/60Hz Output: DC 12V, 2.0A |
| Dimensions | |
| Height x Width x Depth (Single Unit) | mm: 15 x 140 x 80 inch: 0.6 x 5.5 x 3.1 |
| Height x Width x Depth (Packaged Kit) | mm: 86.4 x 196.8 x 140 inch: 3.4 x 7.75 x 5.5 |
| Weight | |
| Single Unit | 0.5 lbs (0.23 kg) |
| Packaged Kit – Shippable Weight | 2 lbs |
| *Specifications are subject to change without notice. Mass and dimensions are approximate. | |
