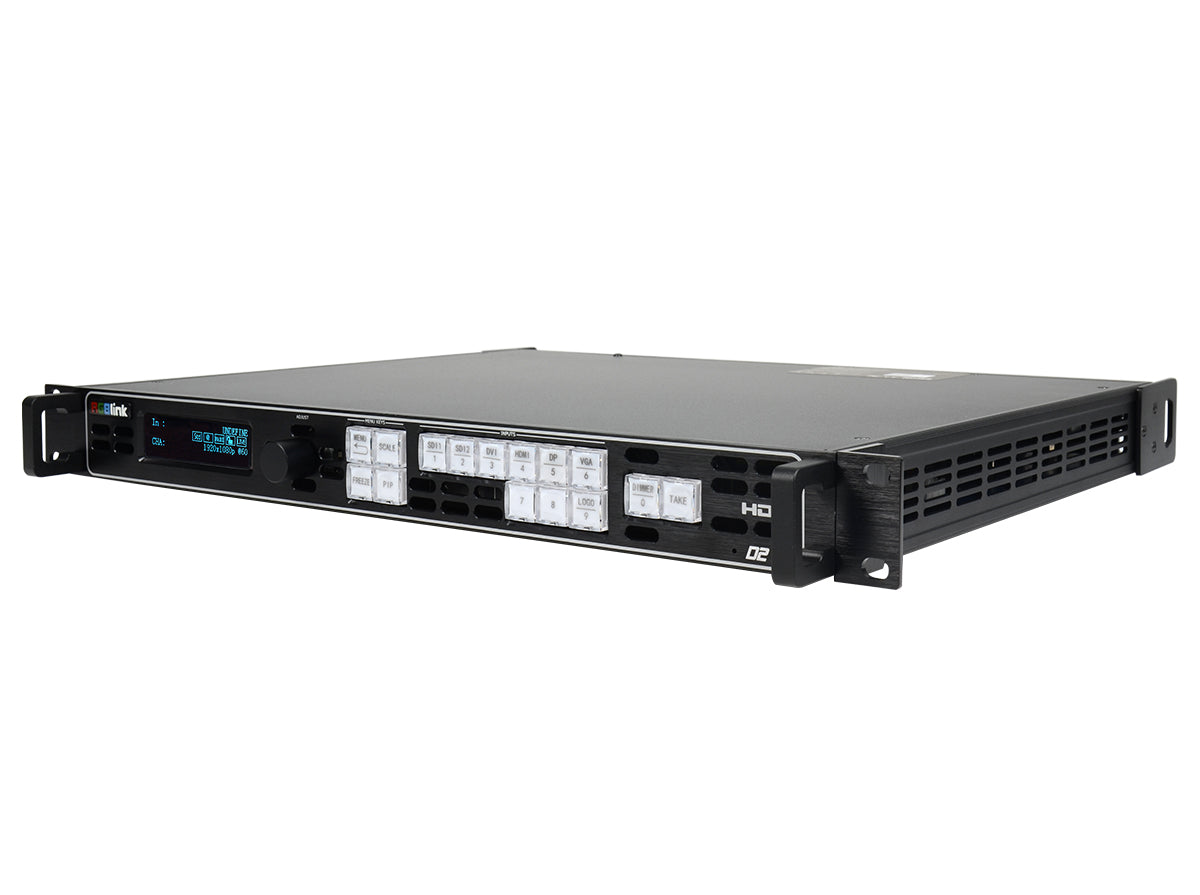

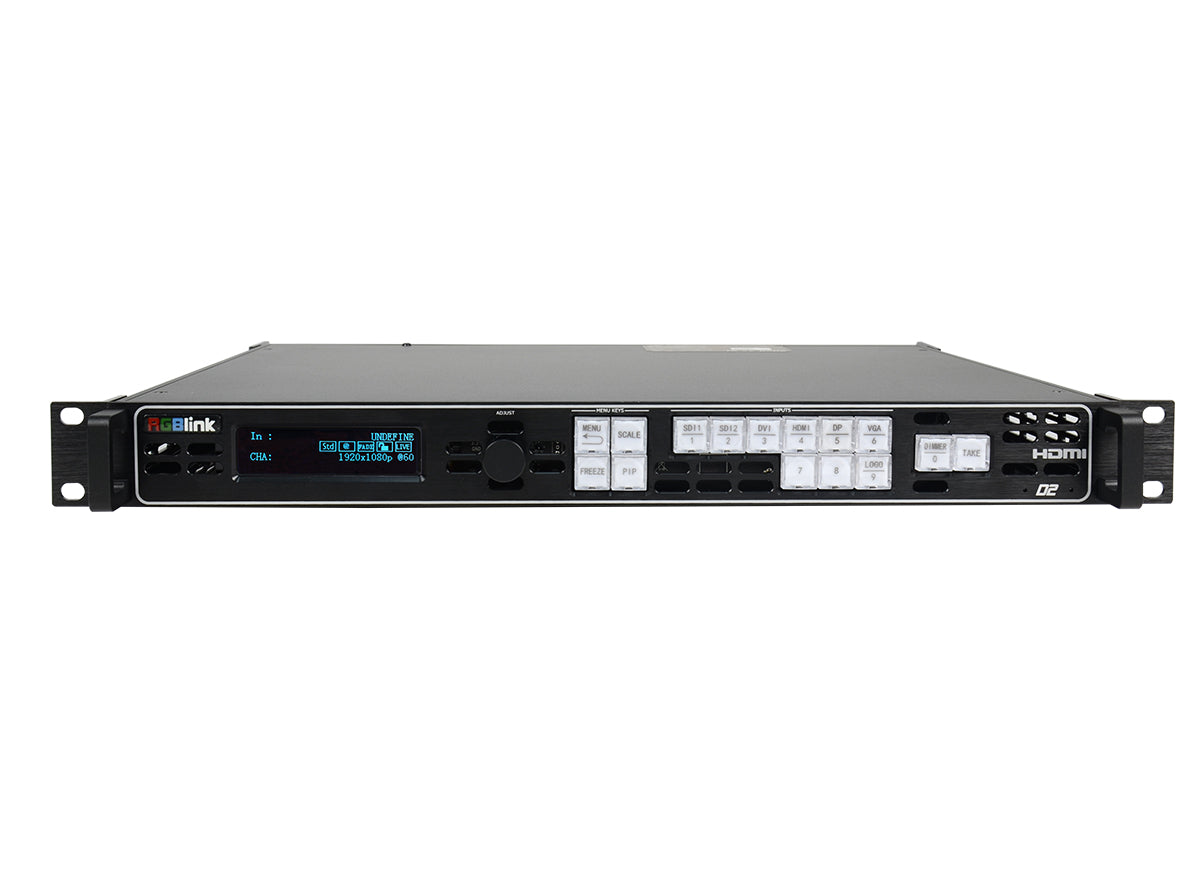

Der D2 ist ein fortschrittlicher, leistungsstarker All-in-One Video-Scaler, Scan-Konverter, Switcher und Transcoder, der jedes Eingangssignalformat in jedes Ausgangssignalformat konvertieren kann.

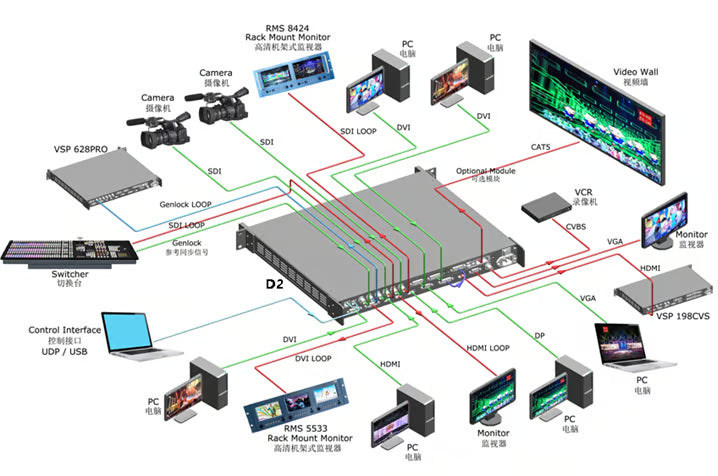

Der Prozessor unterstützt eine breite Palette von Eingangssignalen, darunter Composite, Component, VGA, DVI, HDMI, DisplayPort und 3G-SDI. Für die DVI- und SDI-Eingänge stehen Loop-Through-Ausgänge zur Verfügung. Ein optionaler Eingangsslot ermöglicht die Erweiterung durch benutzerdefinierte Module, wodurch zusätzliche Signaloptionen wie USB2.0-Medien und 4K-Eingänge unterstützt werden.
Die Standardausgänge sind DVI und HDMI, wobei der D2 zwei unabhängige Ausgangskanäle bietet. Optional sind auch 3G-SDI und HDBaseT verfügbar, um native Downstream-Verbindungen zu ermöglichen.
Mit Funktionen wie LOGO-Erfassung, Testbildgenerator und EDID-Management gehört der D2 zu den fortschrittlichsten und flexibelsten Signalprozessoren für mehrere 2K-Signale. Er kann jede Quelle vollständig synchronisieren und bietet echtes nahtloses Umschalten.
Der D2 verfügt über Genlock Y In und Loop-Out, und dank seiner Multi-Mode-Funktionalität kann er in einer Vielzahl professioneller Anwendungen eingesetzt werden.
Connectors
| Standard Input |
1 × Genlock (mit Loop) 2 × SDI (mit Loop) 1 × DVI (mit Loop) 1 × HDMI (mit Loop) 1 × VGA 1 × DP |
|---|---|
| Optionale Eingänge |
2 × SDI (jeweils mit Loop) – SDI Option Modul 1 × DP (mit Loop) + HDMI – 4K DP & HDMI Option Modul 2 × VGA/DVI/HDMI/USB/CVBS – VGA/DVI/HDMI/USB/CVBS Option Modul |
| Standard Output |
1 × DVI 1 × HDMI 1 × VGA |
| Optionale Ausgänge |
2 × SDI – SDI Option Modul 1 × Fiber + SDI + HDBaseT – Fiber Option Modul |
Communication
| LAN | 1 × RJ45 |
|---|---|
| USB | USB 2.0 |
Performance – Input Resolutions
| SDI | SMPTE 720p–1080p@60, 1080psf@30 |
|---|---|
| VGA | VESA 800×600 bis 1600×1200@60 |
| DVI / HDMI |
SMPTE PAL/NTSC, 720p–1080i@60 VESA 800×600 bis 1920×1080@60 |
| DP | VESA 1920×1200 bis 3840×2160@30 |
| 4K |
SMPTE PAL/NTSC, 720p–1080p@60 VESA 3840×2160@24/25/30 |
Performance – Output Resolutions
| SMPTE |
PAL/NTSC 720p–1080p@60 |
|---|---|
| VESA | 800×600 bis 2560×816@60 (*nicht alle auf VGA unterstützt) |
| Genlock | 480i, 576i, 720p@50/59.94, 1080i/p@50/59.94/60 |
| Refresh Rates | 23.98, 29.97, 30, 50, 59.94, 60, 75 |
Features
| Output Channels | 2 |
|---|---|
| PIP | 1 in Standardmodus, Position und Größe konfigurierbar |
| DSK | Via PIP im Standardmodus |
| Display Control | Skalierung, Zuschnitt, Positionierung, Maskierung |
| Effekte | Cut, Fade |
| Logo Capture | Standard |
| Brightness | Standard |
| EDID | Standard |
| Signal Backup | Standard |
| Test Patterns | Standard |
| Video Delay | 1.5 Frames (Min. 0.9 Frames) |
| Grayscale Processing | 12 Bit |
| Sender Card Support | 1 Slot |
| Sender Card Control | Vollständig für Colorlight, Mooncell; eingeschränkt für Nova |
Power & Environment
| Input Voltage | AC 85–264V, 50/60Hz |
|---|---|
| Max Power | 45W |
| Temperature | 0℃ – 45℃ |
| Humidity | 10% – 85% |
Physical
| Weight | Netto: 3.7kg | Verpackt: 6.9kg |
|---|---|
| Dimensions | Netto: 480mm × 403mm × 45mm Verpackt: 535mm × 455mm × 130mm |
| Product Code | Model | Description | |
|---|---|---|---|
| 100-0628-05-0 | D2 | Go to | |
| 100-0628-05-1 | D2 OS | Go to | |
| 190-0628-01-0 | Dual CVBS Input Module | Go to | |
| 190-0628-02-0 | Dual USB Input Module | Go to | |
| 190-0628-03-0 | Dual VGA Input Module | Go to | |
| 190-0628-04-0 | Dual HDMI Input Module | Go to | |
| 190-0628-05-0 | Dual DVI Input Module | Go to | |
| 190-0628-06-0 | Dual SDI Input Module | Go to | |
| 190-0628-21-0 | SDI/Fiber/HDBaseT Output Module | Go to |
