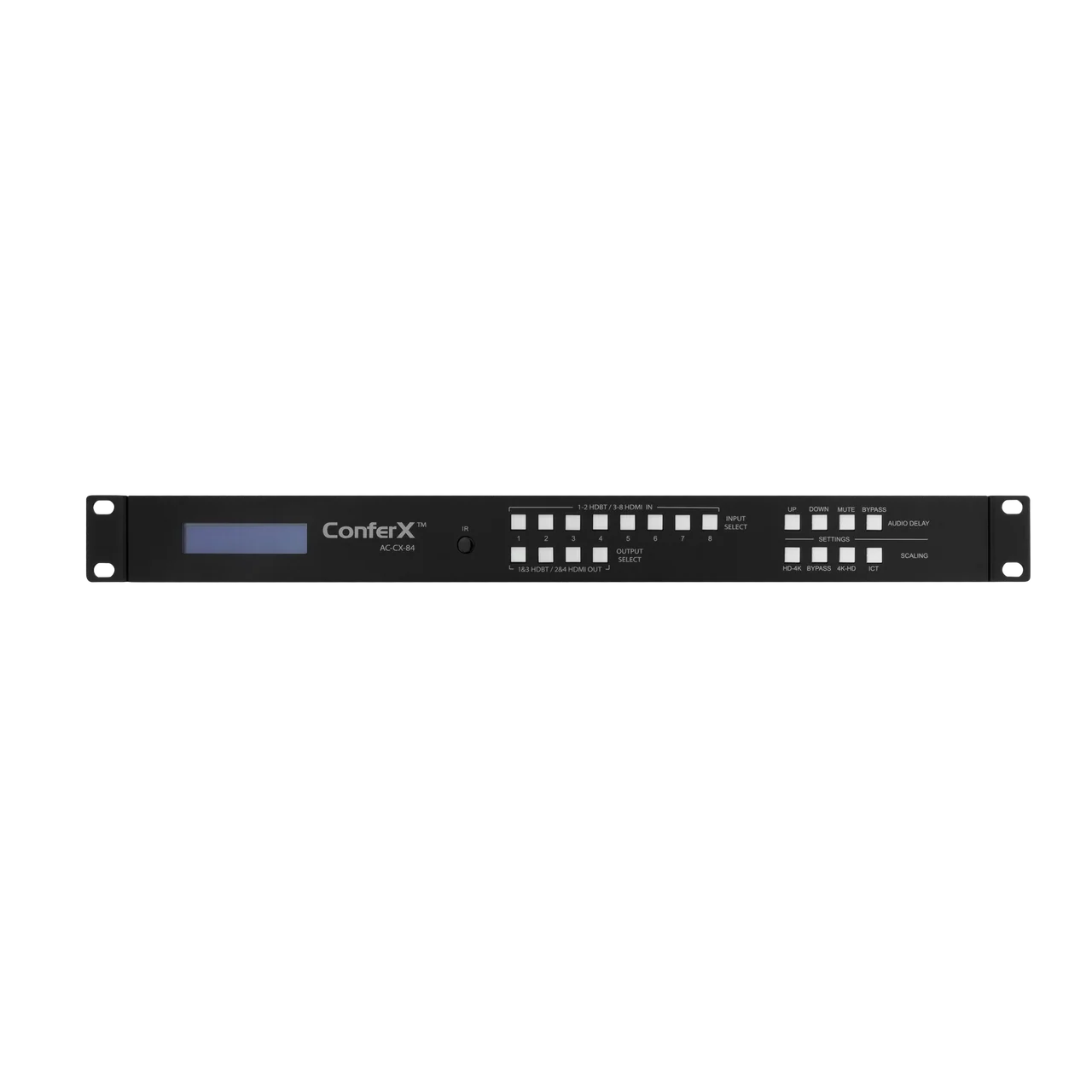

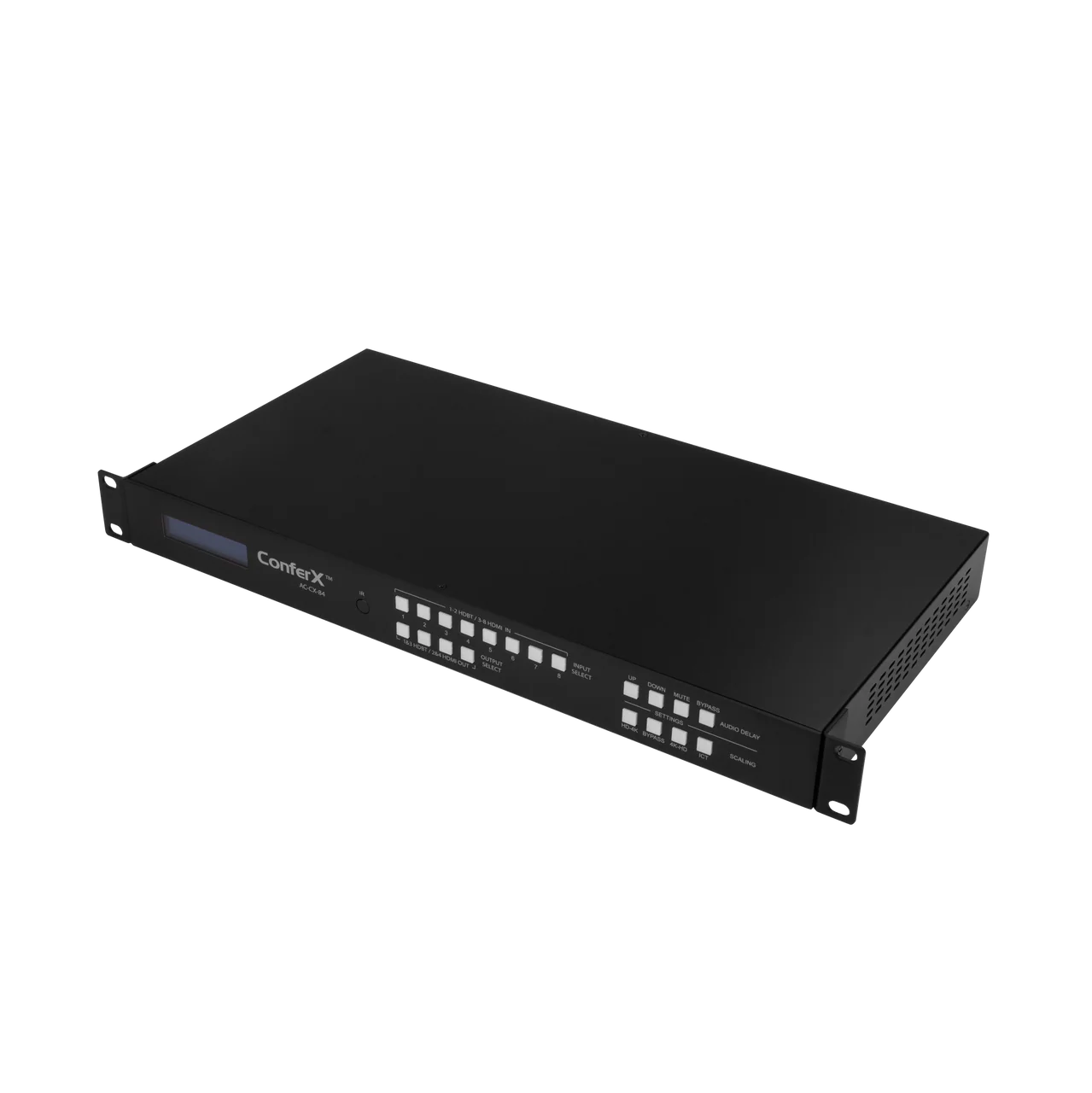

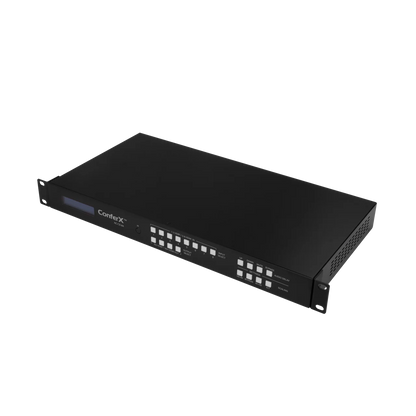

Ein bewährtes Arbeitstier im kommerziellen AV-Bereich, die ConferX-Serie AC-CX-84 von AVPro, hat ein technologieorientiertes Upgrade erhalten, das neue Funktionen bietet, die jeden professionellen Integrator begeistern werden.
Ein Eingangs-Array aus acht Quellen (zwei HDBaseT und sechs HDMI) kann gleichzeitig über zwei HDBaseT- und zwei HDMI-Ausgänge auf vier separate Displays verteilt werden. Die Quellen werden sofort und verzögerungsfrei umgeschaltet, mit bidirektionalen RS-232 HDBaseT-I/Os. Ein lokales Diagnosefenster in der grafischen Benutzeroberfläche überwacht den Datenverkehr. Der AC-CX-84 unterstützt zwei Modi für RS-232-Daten: Base64-codiert und rohes ASCII/HEX.
Neue integrierte Skalierungsoptionen umfassen 720p, projektorfreundliche 1920x1200, ultraweite 2560x1080p und superweite 32:9 bei 3840x1080p – ideal für moderne Desktop-Monitore und DVLED-Wände in Konferenzräumen. Ebenfalls neu ist eine automatische EDID-Erkennung, die Kompatibilitätsprobleme eliminiert.
Die Aspect Ratio Conversion ermöglicht es dem AC-CX-84, ein Bild so zu verzerren, dass es auf den Bildschirm passt oder eine 16:9-Quelle korrekt in einem 21:9-Display darstellt. Falls eine Auflösung nicht korrekt angepasst werden kann, wird sie letterboxed oder pillarboxed.
Besonders für UCC-Räume (Unified Communications & Collaboration) geeignet sind die neuen Funktionen HDMI-5-Volt-Umschaltung und HDMI-Stream-Steuerung. Viele Konferenzgeräte-Codierer koppeln sich mit einer HDMI-Quelle und lösen diese Verbindung nicht, wenn die Quelle nicht mehr verwendet wird. Diese Geräte erwarten ein neues HDMI Hot Plug Detect-Ereignis, das eine neue Quelle erkennt – ein physisches Ereignis, das bei festen Installationen nicht praktikabel ist. Die API des AC-CX-84 bietet nun einen High/Low-Toggle, um eine vollständige Trennung zwischen Ausgang und Aufnahmegerät zu ermöglichen. Die HDMI-Stream-Steuerung kann das Skalieren deaktivieren, wenn keine aktive Videoquelle am Ausgang vorhanden ist.
- 4K Ultra-High Definition – Der AC-CX-84 unterstützt 4K/60 (4:4:4) 18 Gbps-Signale unter Verwendung des exklusiven Invisible Compression Technology-Algorithmus von AVPro Edge. Moderne Büros nutzen zunehmend die neuesten Display-Technologien. Da PCs standardmäßig mit 4K-Auflösung arbeiten, muss die Video-Infrastruktur entsprechend ausgestattet sein, um diese hohen Auflösungen zuverlässig zu verarbeiten.
- Sofortiges Umschalten – Das Umschalten zwischen Quellen erfolgt jetzt vollständig verzögerungsfrei, Übergänge sind visuell nicht wahrnehmbar.
- Erweiterte Skalierungsfunktionen – Die Skalierung wurde um zusätzliche Auflösungen erweitert, darunter 720p sowie büroorientierte Formate wie 1920×1200 (WUXGA), 2560×1080 (21:9 WFHD) und 3840×1080 (32:9 DFHD). Die automatische EDID-Erkennung verbessert die Kompatibilität und erspart manuelle Einstellungen.
- Seitenverhältnis-Konvertierung – Der AC-CX-84 kann Bilder verzerren, um sie an breitere Monitore oder DVLED-Videowände anzupassen. Eingehende Seitenverhältnisse können entweder beibehalten oder durch Letterboxing/Pillarboxing angepasst werden.
- Bidirektionales RS-232 über HDBaseT – Die HDBaseT-Ein- und Ausgänge unterstützen jetzt bidirektionale RS-232-Datenübertragung in Base64 oder rohem ASCII/HEX. Ein lokales Diagnosefenster zeigt Baudrate, RS-232-Modus und Dateninformationen an.
- 5-Volt-Umschaltung – Ein High/Low-Schalter erzeugt ein simuliertes „Hot Plug Detect“-Ereignis zur Trennung von Codecs, was ein sorgenfreies Umschalten der Quelle bei Konferenzsystemen ermöglicht.
- HDMI-Stream-Steuerung – Die Stream Control-Funktion deaktiviert die Skalierung, wenn kein aktives Videosignal am Ausgang vorhanden ist.
- Mirror Mode – Spiegelt die Ausgangssignale von benachbarten HDBaseT- und HDMI-Ausgängen, um dieselbe Quelle über beide Verbindungstypen darzustellen.
- HDBaseT-Kompatibilität – Der AC-CX-84 ist mit allen Standard-HDBaseT-Geräten kompatibel.
- Externe HDBaseT-Geräteversorgung – Der AC-CX-84 kann angeschlossene HDBaseT-Sender und -Empfänger mit Strom versorgen, wodurch separate Netzteile überflüssig werden. Unterstützte Geräte:
HDBaseT-Eingang:
- AC-CXWP-HDMO-T – HDMI-Eingang, 100 m bei 1080p, 70 m bei 4K
- AC-CXWP-VGA-T – Umschaltbare VGA- und HDMI-Eingänge, 100 m bei 1080p, 70 m bei 4K
- AC-CXWP-USBC-T – Umschaltbare USB-C- und HDMI-Eingänge, 100 m bei 1080p, 70 m bei 4K
- AC-EX70-444-TNE – 100 m bei 1080p, 70 m bei 4K mit ICT @18 Gbps
HDBaseT-Ausgang:
- AC-EX70-444-RNE-P – 100 m bei 1080p, 70 m bei 4K mit ICT @18 Gbps
- AC-EX70-SC2-R – 100 m bei 1080p, 70 m bei 4K mit ICT @18 Gbps
Technische Produkttabelle
| Video | |
|---|---|
| Video Resolutions | Up to 4K 60Hz 4:2:0 & 4K 30Hz 4:4:4 |
| VESA Resolutions | Up to 2560x2048 (QSXGA) |
| HDR Formats/Resolutions | 4k24 4:2:2 12 bit, 4k24 4:2:0 10 bit |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Deep Color | Up to 16 BIT (1080), Up to 12 bit (4K) |
| Audio | |
| Audio Formats Supported HDMI | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Audio Formats Supported Extracted (TOSLINK) | PCM 2.0 Ch, LPCM 6 CH, LPCM 7 CH, Dolby Digital, Dolby Digital Plus, DTS-Master Audio |
| Audio Formats Supported Extracted (2CH Port) | PCM 2 CH (No Downmix) |
| Audio Extraction Location | Bind to INPUT, Bind to OUTPUT or MATRIX (Independent) |
| Audio Delay (Per Output, Extracted) | Up To 630ms |
| MIC IN | Balanced Mono |
| Distance | |
| HDBaseT In (10.2Gbps) | Up to 100 meters (330 feet) with CAT 6a |
| HDBaseT In (18Gbps using ICT) | Up to 70 meters (230 feet) with CAT 6a |
| HDBaseT Out (10.2Gbps) | Up to 100 meters (330 feet) with CAT 6a |
| HDBaseT Out (18Gbps using ICT) | Up to 70 meters (230 feet) with CAT 6a |
| HDMI In/Out (18Gbps) | Up to 8 Meters (26 feet) |
| HDMI In/Out (18Gbps with AOC) | Up to 40 Meters (131 Feet) |
| Other | |
| Bandwidth HDMI | 18Gbps Uncompressed |
| Bandwidth HDBaseT | 10.2Gbps & 18Gbps using ICT |
| HDCP | HDCP 2.3 and Earlier |
| PoH for Transmitters and Receivers | Yes, all HDBaseT Inputs and outputs |
| Control | |

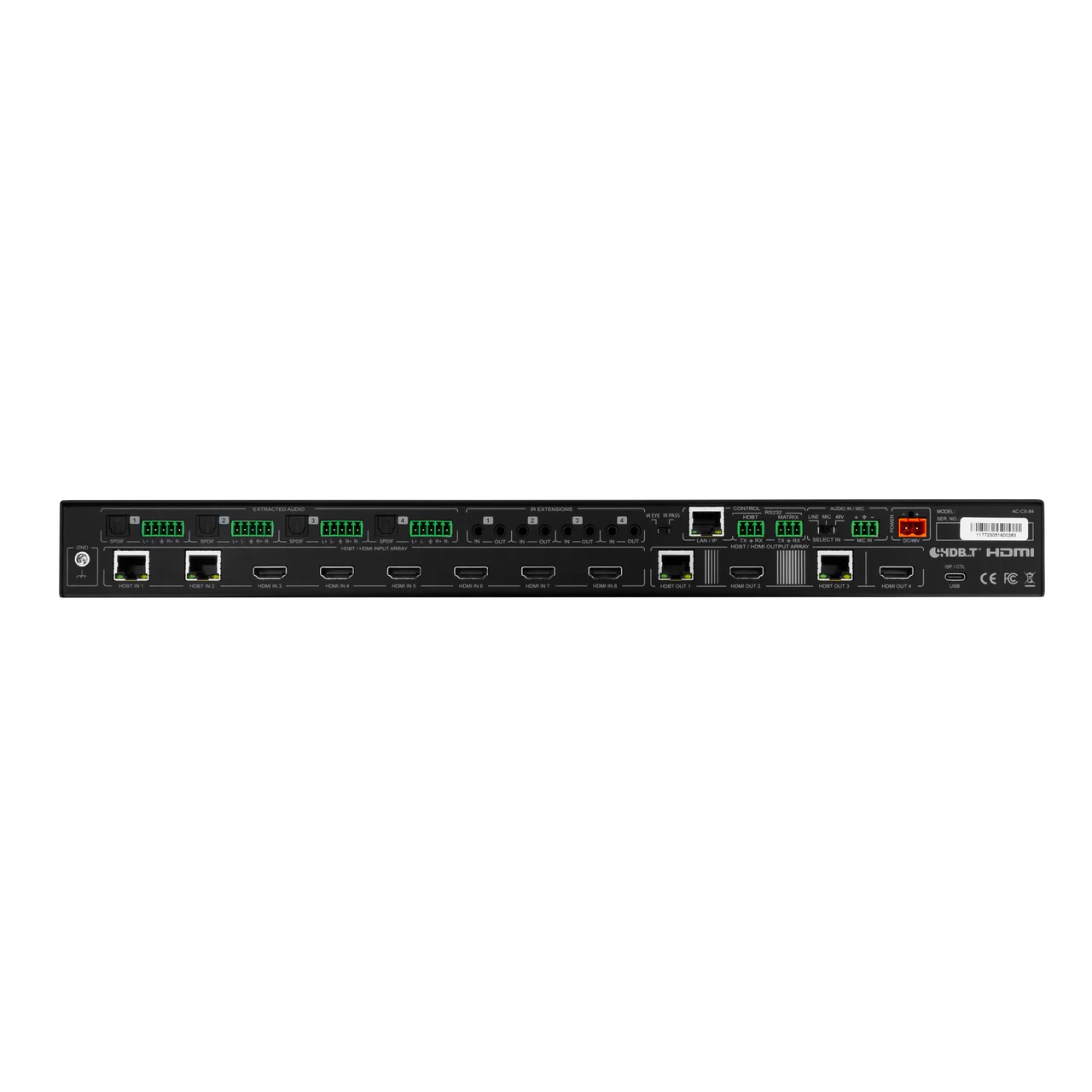

| Ports | LAN, RS232, IR, Micro USB |
| LAN Web OS | YES |
| Ports | |
| HDMI | Type A |
| LAN | RJ45 w/ Web Interface/ Control |
| Audio (Extracted Digital) | Toslink |
| Audio (Extracted Analog) | 5 Pin Terminal Block (Balanced) |
| IR RX | 3.5mm Stereo (3-Conductor) |
| RS232 | 3 Pin Terminal Block |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Power | |
| Power Consumption (Total) | 65 Watts Max |
| Power Supply - Matrix | Input: AC 100-240V ~ 50/60Hz Output: DC 48V 2.7A |
| Dimensions | |
| Dimensions (Unit Only - Height/Depth/Width) | mm: 50.8 x 260.35 x 441.33 inch: 2 x 10.25 x 17.375 |
| Dimensions (Packaged Length/Width/Height) | mm: 88.9 x 444.5 x 495.3 inch: 3.5 x 17.5 x 19.5 |
| Rack Units | 1 Unit |
| Weight (Unit) | 7.4 lbs (3.36 Kg) |
| Weight (Packaged) | 9.6 lbs (4.35 Kg) |
