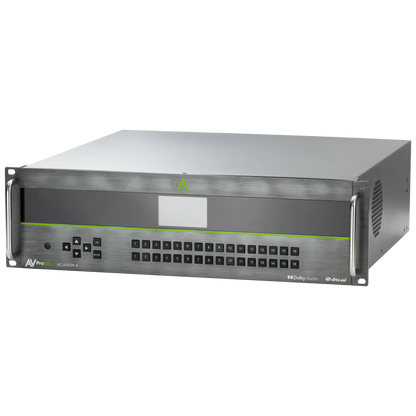

AXION X Matrix Chassis

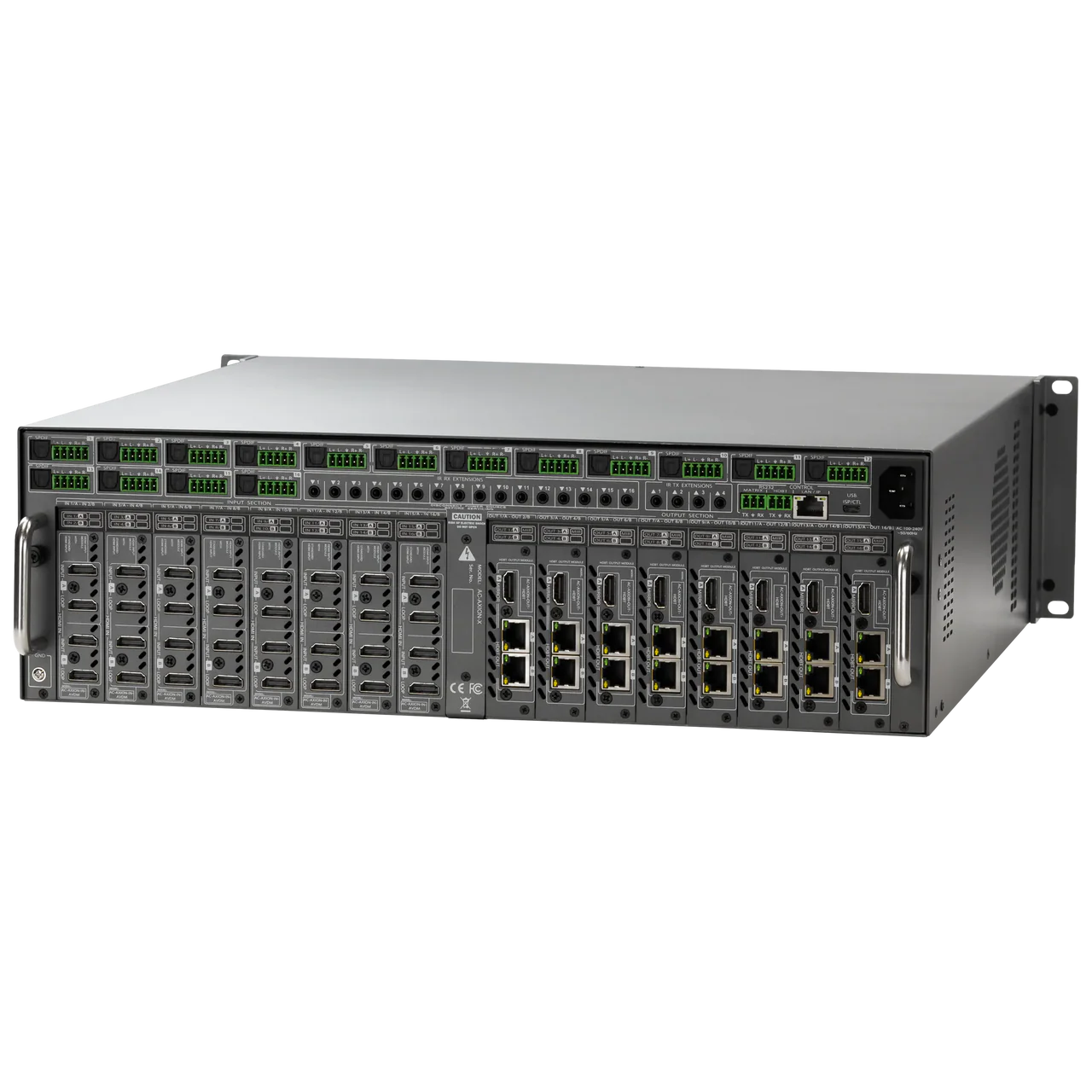

AXION X definiert die aktuelle Spitzenklasse der 4K-Matrix-Switcher von AVPro Edge. Mit einem modularen Karten-Design im Gehäuse und einer individuell konfigurierbaren Architektur mit bis zu 16 Eingängen und 16 Ausgängen ist die AXION X ein High-End-Gerät, das Ihre volle Aufmerksamkeit verdient.

Die Entwicklung und Konstruktion konzentrierten sich darauf, die Anforderungen von Custom-Integratoren vollständig zu erfüllen – mit einer ganzheitlichen, vielseitigen Produktlösung, die in der Lage ist, beliebige 4K-Videosignale mit statischen oder dynamischen Metadaten, hochbitratigen Audio-Codecs für immersive Soundtracks sowie verschiedene Steuerungssignale zuverlässig zu verarbeiten.

Die AXION X ist mit einer umfangreichen Suite flexibler Funktionen ausgestattet, die es Integratoren ermöglichen, die Signalführung für Audio, Video und Steuerung individuell zu gestalten – passend zu jeder Systemanforderung und zur direkten Bewältigung unvorhergesehener Herausforderungen vor Ort.

Unsichtbare Kompression
ICT ist eine Technologie, die entwickelt wurde, um die Verteilung von 18 Gbps über Standard-CAT-Kabel zu ermöglichen. Das bedeutet: Was eingespeist wird, erscheint auch genauso auf dem Bildschirm – ohne sichtbare Kompressionsartefakte oder Farbstreifen, wie sie bei anderen Verfahren auftreten können.

Umfassende HDR-Unterstützung
Diese Matrix unterstützt alle HDR-Formate, darunter HDR, HDR10, HDR10+, Dolby Vision, HLG, BBC und NHK. Alle Formate sind bis zu 4K bei 60 Hz und bis zu 12 Bit Farbtiefe kompatibel. Auch alle Farbkompressionsverfahren werden unterstützt.

Erweiterte EDID-Verwaltung
Mit 29 integrierten EDIDs, darunter auch HDR-EDIDs, gehören Anzeigeprobleme der Vergangenheit an. Die Eingangsseite des Switches kann über eine vorinstallierte EDID gesteuert werden. Zudem kann das Gerät sofort eine EDID von einem angeschlossenen Display auslesen und auf einen gewünschten Eingang anwenden – per Knopfdruck.

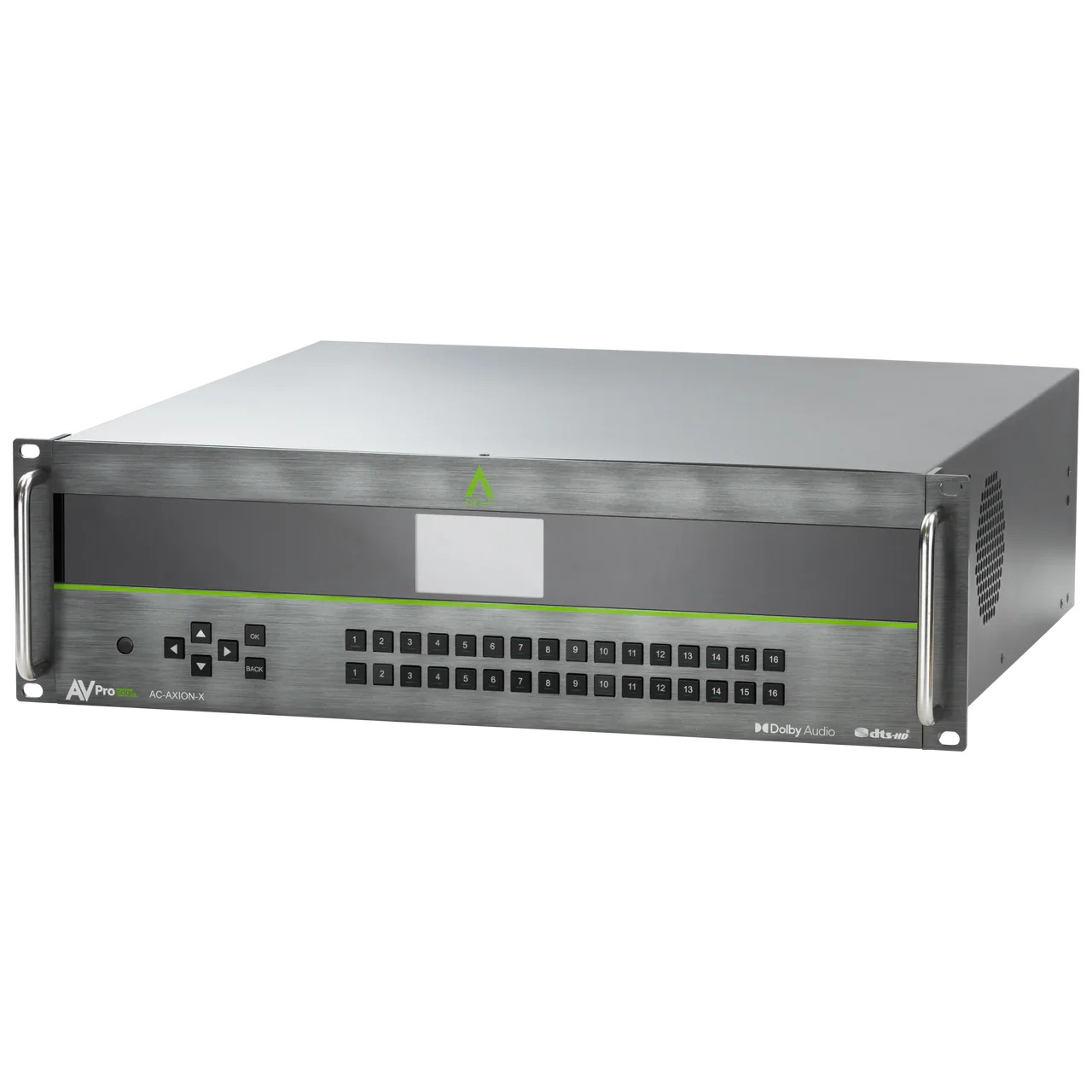

Frontpanel-Display
Das Frontpanel erleichtert die Einrichtung erheblich. Es ermöglicht grundlegende Konfigurationen wie EDID, Audio, Matrix-Zuweisung und Netzwerkeinstellungen – ganz ohne PC oder zusätzliche Geräte. Eine wertvolle Hilfe direkt auf der Baustelle.

AVPro Edge Benutzeroberfläche
2021 wurde die Benutzeroberfläche grundlegend überarbeitet und bietet nun volle Kontrolle über den Switch. Sie wurde speziell für mobile Geräte entwickelt, sodass Steuerung, Skalierung, EDID-Verwaltung, Signaldiagnose, Audio-Routing und vieles mehr bequem per Smartphone oder Tablet möglich sind.

MCS-Technologie (Mission Critical Scaling)
Mit MCS kann der Integrator selbst bestimmen, welche Signaltypen auf dem Bildschirm erscheinen. Skalierung ist besonders hilfreich bei Systemen mit unterschiedlichen TVs und Projektoren.

Audio-Downmixing
Die Quelle muss nicht auf 2-Kanal eingestellt werden. Die Matrix konvertiert das Audiosignal intern, sodass z. B. Dolby Atmos im Heimkino und gleichzeitig 2-Kanal-Audio im Schlafzimmer ausgegeben werden kann.

Dual Audio De-Embedding
Die Matrix bietet einzigartige Audio-Extraktion:

• 2-Kanal-PCM-Audio kann aus jedem Ausgang extrahiert werden (Hinweis: Der analoge Port unterstützt nur 2CH PCM).
• Vier digitale Toslink-Ausgänge unterstützen 7CH LPCM, Dolby Digital, Dolby Digital+, DTS und DTS Master Audio.

Routing-Optionen für extrahiertes Audio:

• An Ausgang gebunden – Audio folgt dem Video (Standardmodus)
• An Eingang gebunden – Audio ist fest mit dem entsprechenden Eingang verknüpft
• Unabhängig – Audio kann frei geroutet werden, auch als separate Matrix

Lautstärkeregelung
Die Lautstärke jedes extrahierten Audioausgangs kann separat über Steuerbefehle geregelt werden – ideal für individuelle Anpassungen in der Installation.

Einfachere Installation
Die webbasierte Benutzeroberfläche bietet zahlreiche Tools, mit denen Installateure jeder Erfahrungsstufe große Videoverteilungssysteme effizient einrichten können. Schnellere Installationen bedeuten mehr Aufträge und höhere Gewinne.

Problemerkennung vor Ort
Mit der Benutzeroberfläche können Integratoren die Signalqualität prüfen. Diagnose-Tools für HDMI und HDBaseT helfen, Probleme mit Kabeln, EDID oder Auflösungen schnell zu identifizieren. So kann das Team sicher sein, dass keine Nacharbeiten nötig sind – und der Kunde erhält eine professionelle Installation.

Integrierte einfache Video-Umschaltung
Mit Admin-Rechten können Benutzer mit eingeschränktem Zugriff eingerichtet werden. Ideal für Bars und Restaurants, deren Personal nur die Quellen wechseln soll – ohne Zugriff auf Diagnosefunktionen oder Lautstärkeregelung. Diese Flexibilität kann helfen, Installationen auch bei begrenztem Budget zu realisieren.
