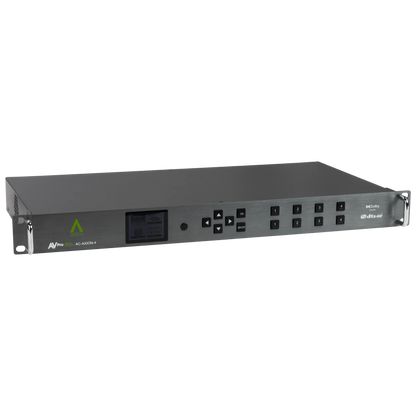

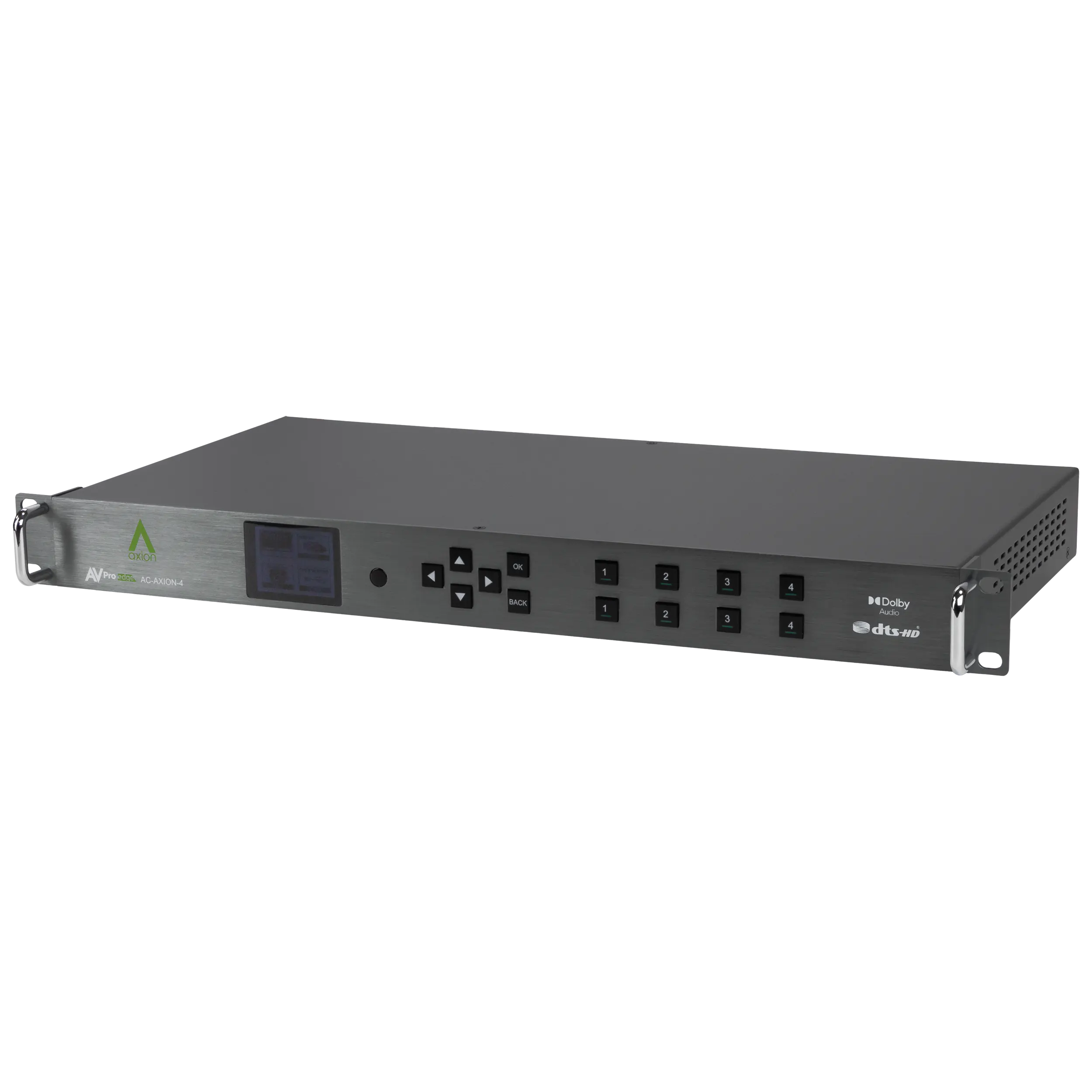

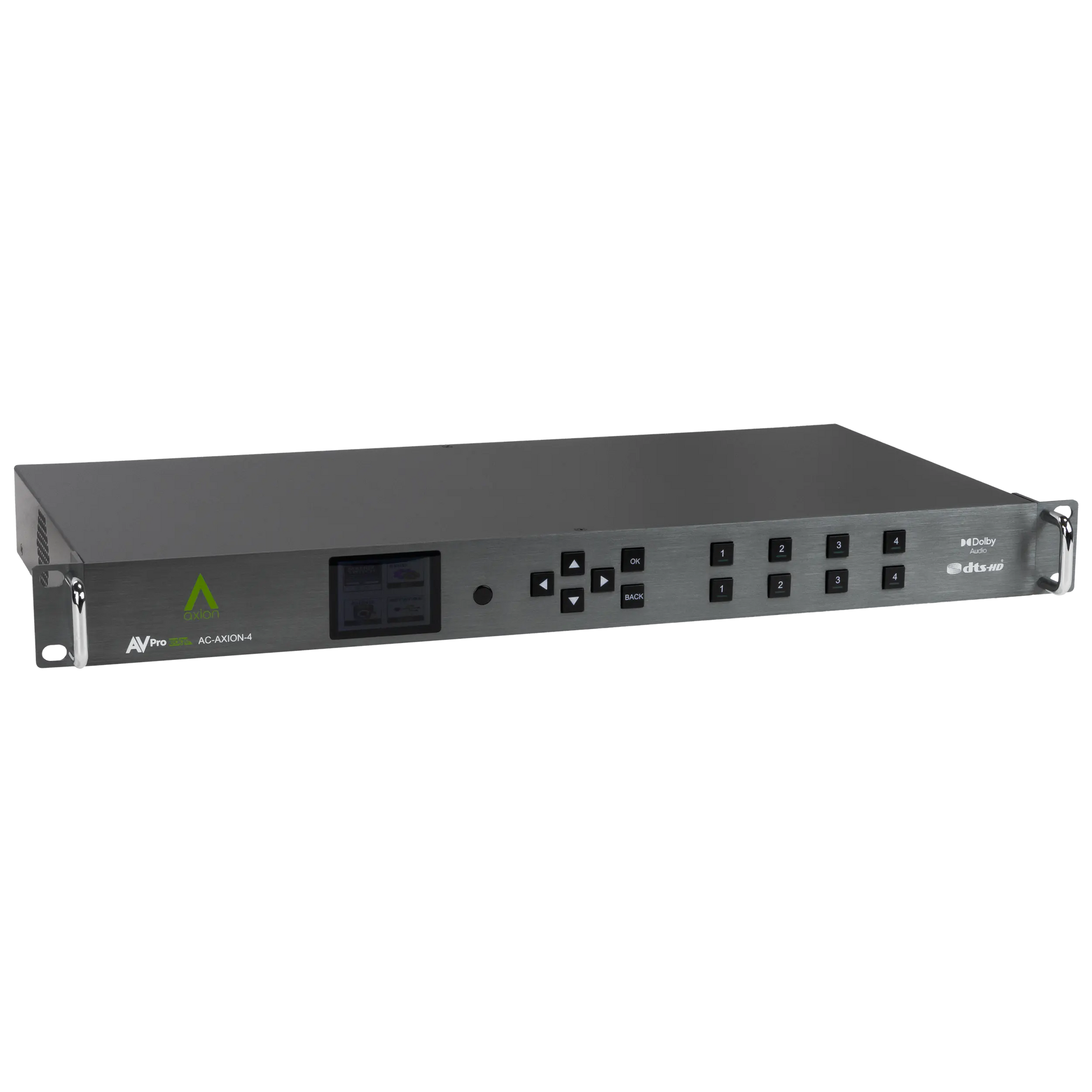

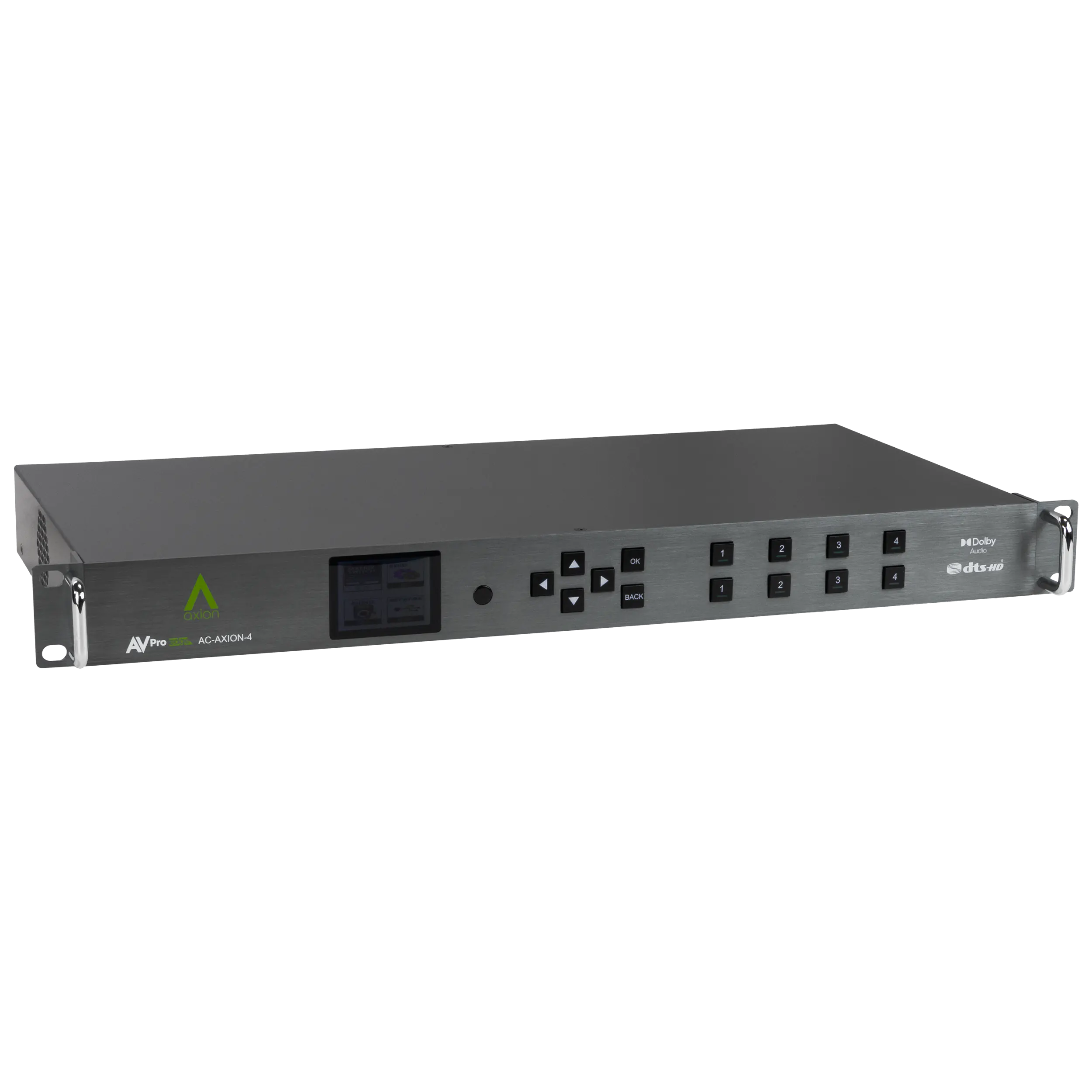

Der AC-AXION-4 ist ein leistungsstarker Audio-/Video-Matrix-Switcher mit hoher Bandbreite. Das Besondere an diesem Modell ist seine Fähigkeit, Bitstream-Audiosignale über 7.1 Kanäle hinaus – einschließlich Dolby Atmos und DTS-X – in ein 2-Kanal-Audiosignal herunterzumischen. Dies ist über alle vier Eingänge möglich. Die Benutzeroberfläche wurde komplett neu entwickelt, um eine komfortable und präzise Steuerung über das Axion Interface zu ermöglichen.
Vielseitige Audioverteilung
In Multiroom- oder Multi-Zonen-Installationen können nicht alle Zonen Dolby Atmos-Sound wiedergeben. Während das Heimkino im Wohnzimmer mit über 24 Kanälen versorgt wird, benötigen andere Räume nur 2-Kanal-Audio. Der AC-AXION-4 löst dieses Problem, indem das Downmixing nur die de-embedded Audioausgänge betrifft, während die HDMI/HDBaseT-Ausgänge weiterhin unkomprimiertes Atmos- oder DTS-HD-Audio liefern.
Technische Highlights
-
HDMI 2.0 a/b mit voller 18 Gbps Bandbreite
-
ICT-Technologie (Invisible Compression Technology): sorgt für verlustfreie Signalübertragung über Standard-CAT-Kabel ohne sichtbare Kompressionsartefakte.
-
Ultimate HDR Support: unterstützt alle HDR-Formate (HDR10, HDR10+, HLG, Dolby Vision, BBC, NHK) mit bis zu 12-Bit Farbtiefe.
-
Auflösungs-Downscaling: 4K-zu-1080p-Downscaler für jede HDBaseT-Ausgabe, ideal für hybride Systeme mit älteren Displays.
-
Extreme EDID-Verwaltung: 29 integrierte EDIDs (inkl. HDR) und die Möglichkeit, EDIDs von angeschlossenen Displays auszulesen.
Audiofunktionen
-
Audio-Downmixing: ermöglicht gleichzeitige Ausgabe von 7.1-Audio im Heimkino und 2-Kanal-Audio in weiteren Räumen.
-
Dual Audio De-Embedding:
-
2-Kanal-PCM über analoge Ausgänge (nur 2CH PCM).
-
Vier Toslink-Ausgänge mit Unterstützung für bis zu 7-Kanal-LPCM, Dolby Digital, DTS und DTS Master Audio.
-
Flexible Routing-Optionen: gebunden an Eingang, Ausgang oder vollständig unabhängig.
-
-
Individuelle Lautstärkeregelung pro Audioausgang über Steuerbefehle.
Benutzerfreundliche Steuerung
-

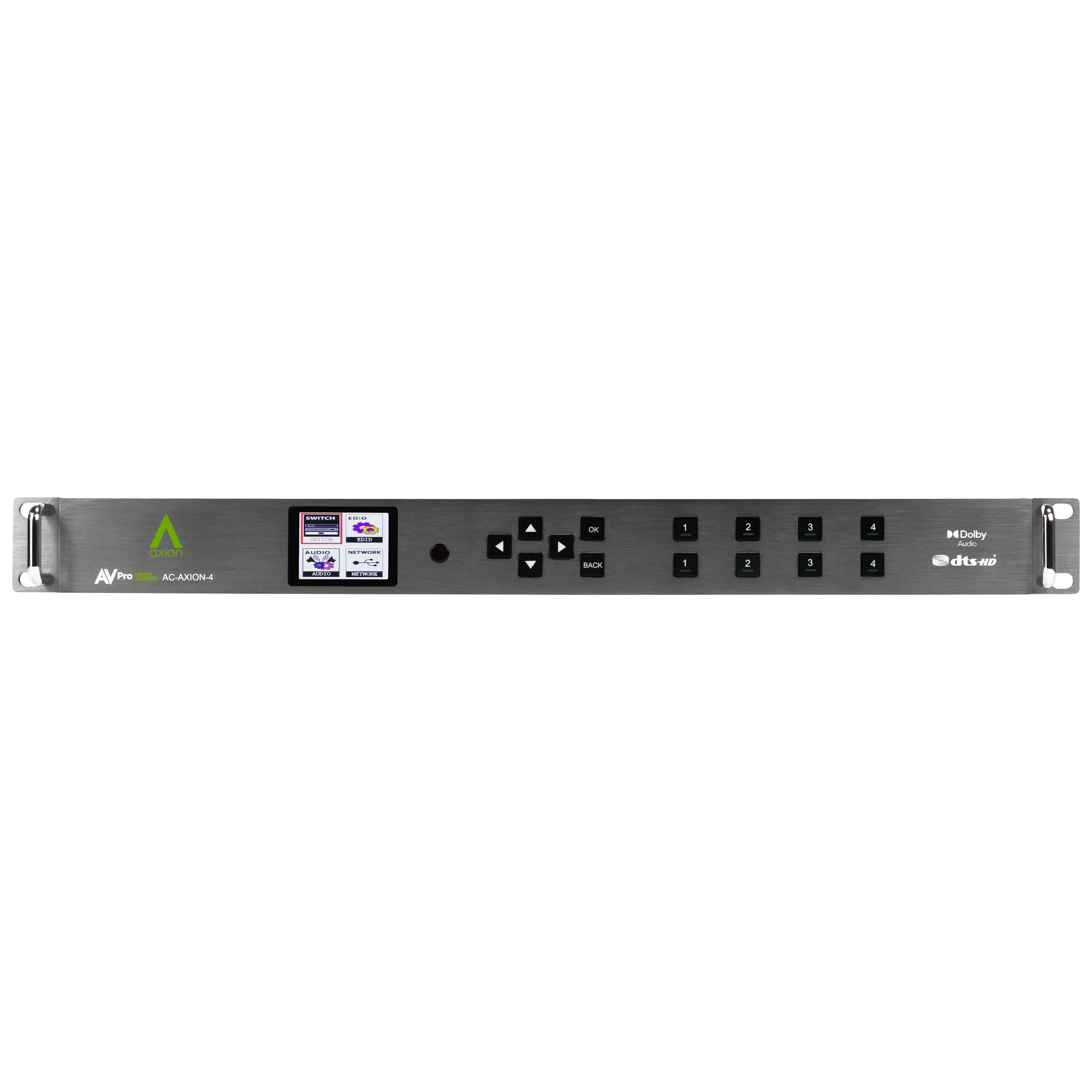

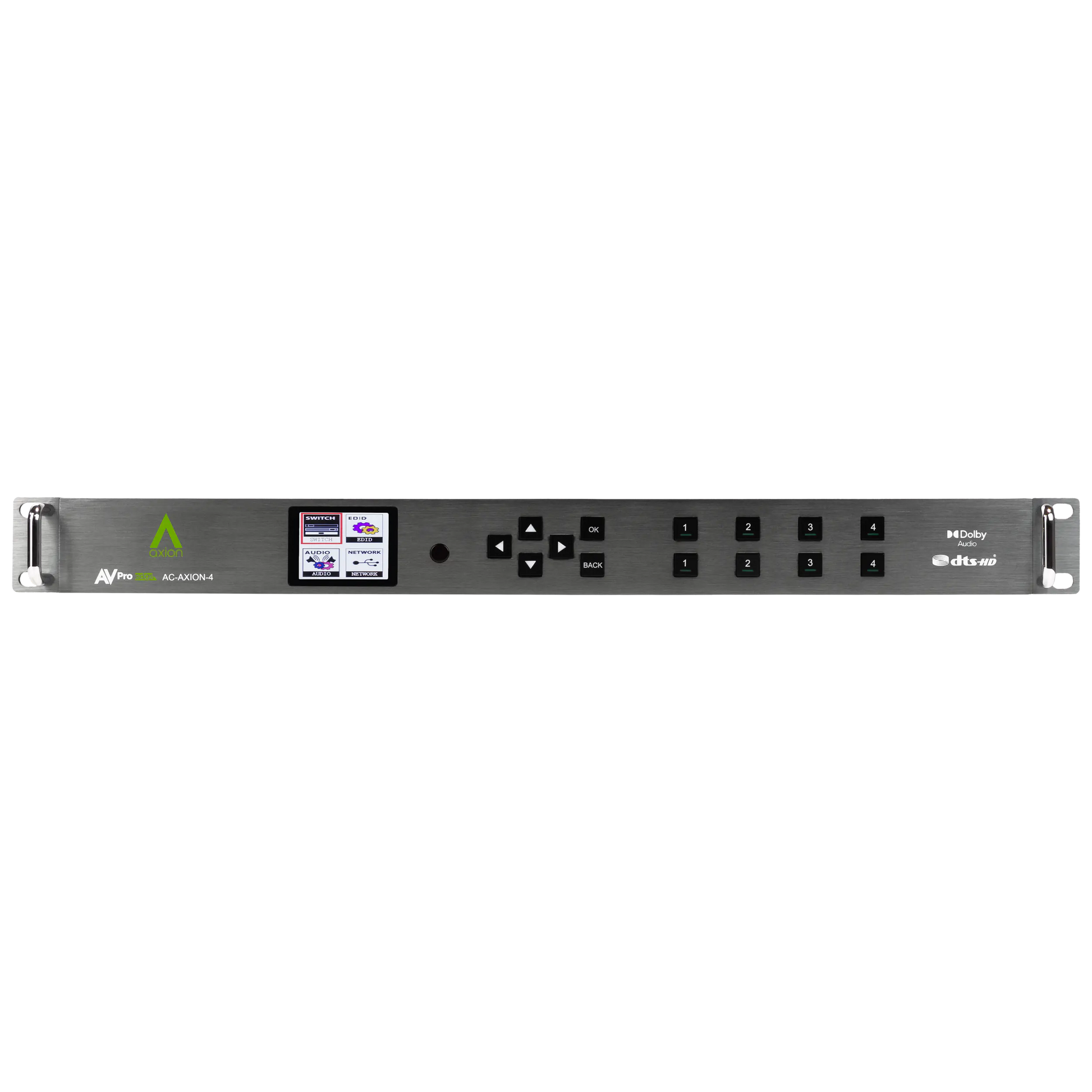

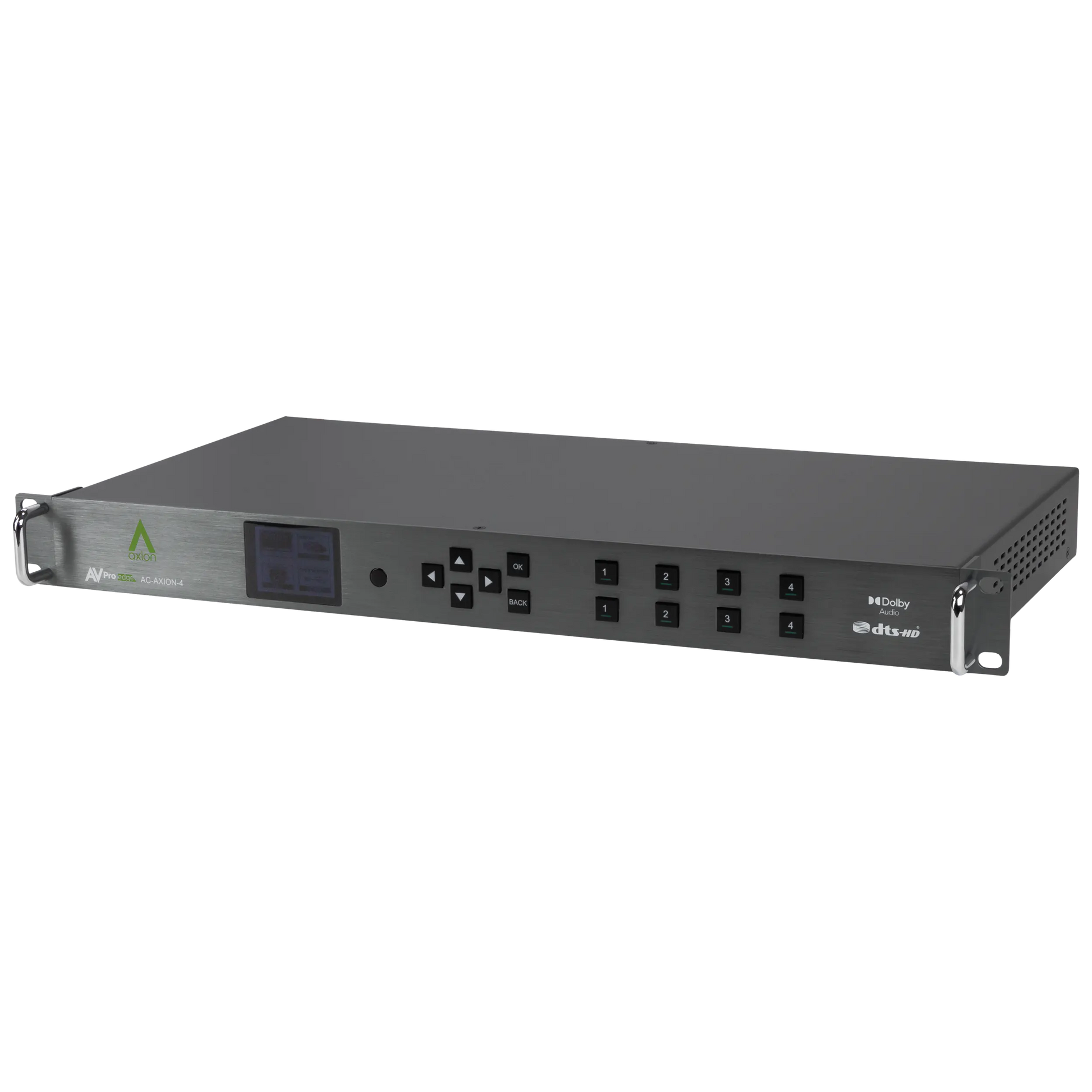

Frontdisplay für Konfiguration direkt am Gerät (EDID, Audio, Matrix, Netzwerk).
-
Webbasiertes AXION Interface (WebOS) für vollständige Steuerung über IP – auch per Smartphone oder Tablet.
-
Kompatibel mit führenden Steuerungssystemen wie Crestron, Control4, Elan, Savant und mehr.
-
Diagnosetools & Testmuster zur schnellen Fehlererkennung (HDMI-/HDBaseT-Analyse).
| Parameter | Wert |
|---|---|
| Video | |
| Video Resolutions | Up to 4K 60Hz 4:4:4 |
| VESA Resolutions | Up to DCI 4K (4096x2160) |
| HDR Formats/Resolutions | 420, 422, 444 (10 and 12 Deep Color) HDR10, HDR10+, Dolby Vision, HLG |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Deep Color | Up to 16 bit (1080), up to 12 bit (4K) |
| Scalers (HDMI) Per OUTPUT Optional | 1080P to 4K Up-Scaling (Resolutions Only, Framerate stays the same) |
| Scalers (HDBaseT) Per OUTPUT Optional | 4K to 1080P Down-Scaling (Resolutions Only, Framerate stays the same) |
| Audio | |
| Audio Formats Supported HDMI | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Audio Formats Supported Extracted (TOSLINK) | Always down-mixed to 2ch. |
| Audio Formats Supported Extracted (2CH Port) | Always down-mixed to 2ch. |
| Audio Extraction Location | Bind to INPUT, Bind to OUTPUT, or Matrix (Independent) |
| Audio Delay (Per OUTPUT, Extracted) | Up to 630ms |
| Distance | |
| HDBaseT OUT (4K60 4:4:4 & HDR) W/ AC-EX70-444-RNE | 70 Meters / 230 Feet (CAT 6a) |
| HDBaseT OUT (1080P) W/ AC-EX70-444-RNE | 100 Meters / 330 Feet (CAT 6a) |
| HDBaseT OUT (4K60 4:2:0 MAX) W/ AC-EX70-UHD-R | 40 Meters / 131 Feet (CAT 6a) |
| HDBaseT OUT (1080P) W/ AC-EX70-UHD-R | 70 Meters / 230 Feet (CAT 6a) |
| HDMI IN/OUT (4K60 4:4:4) | Up to 50 Feet (Using Bullet Train HDMI) |
| HDMI IN/OUT (W/ AOC Cable) (4K60 4:4:4) | Up to 130 Feet (Using Bullet Train AOC) |
| Other | |
| Bandwidth HDMI | 18Gbps Uncompressed |
| Bandwidth HDBaseT | 18Gbps (Uses ICT Above 10.2Gbps Signals) |
| HDCP | HDCP 2.3 and Earlier |
| POH for Receivers | Yes, All OUTPUTS (No need to power receivers) |
| Control | |
| Ports | LAN, RS232, IR |
| Drivers | C4, RTI, ELAN, CRESTRON, URC (See Drivers Page on AVProEdge.com/Drivers) |
| LAN Web | YES |

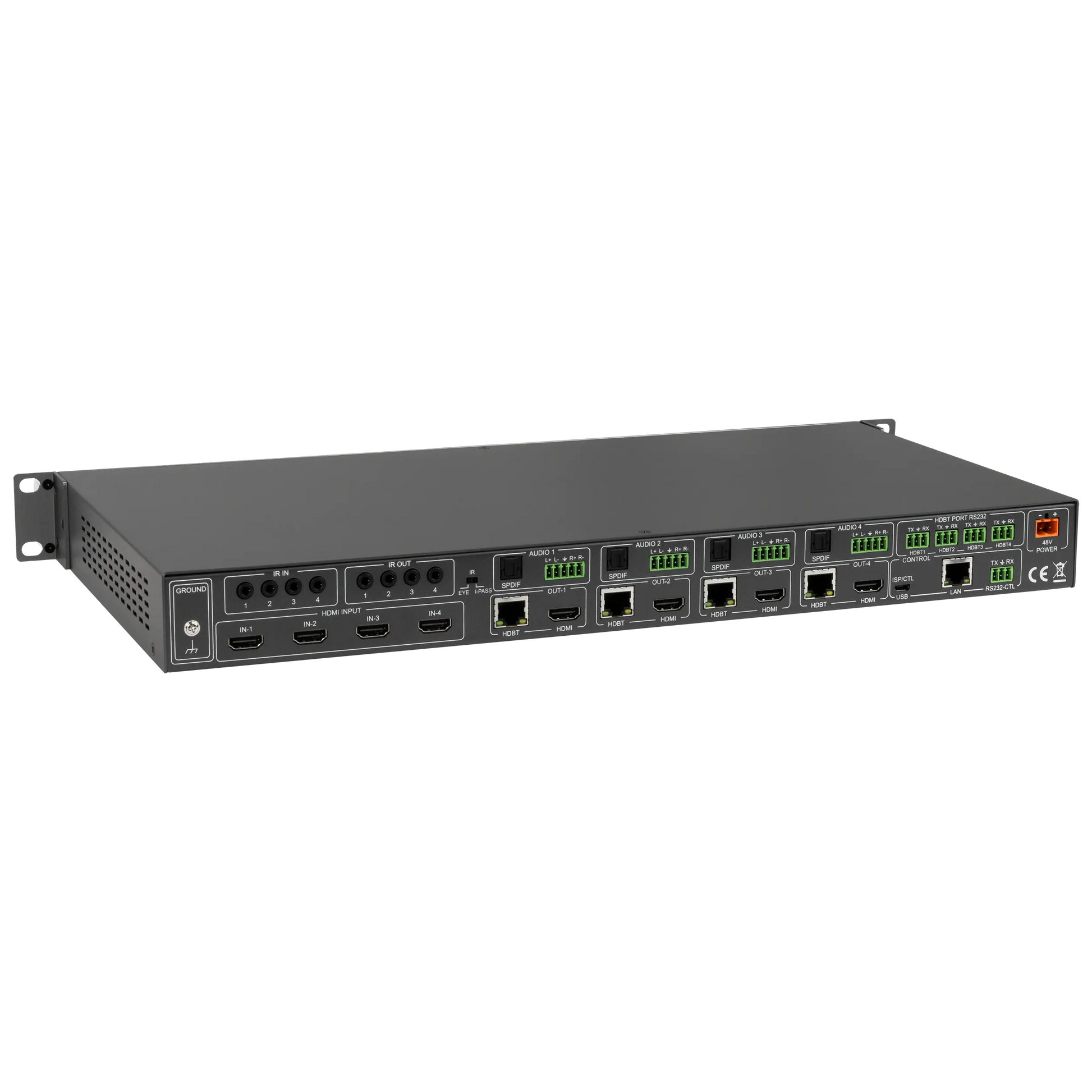

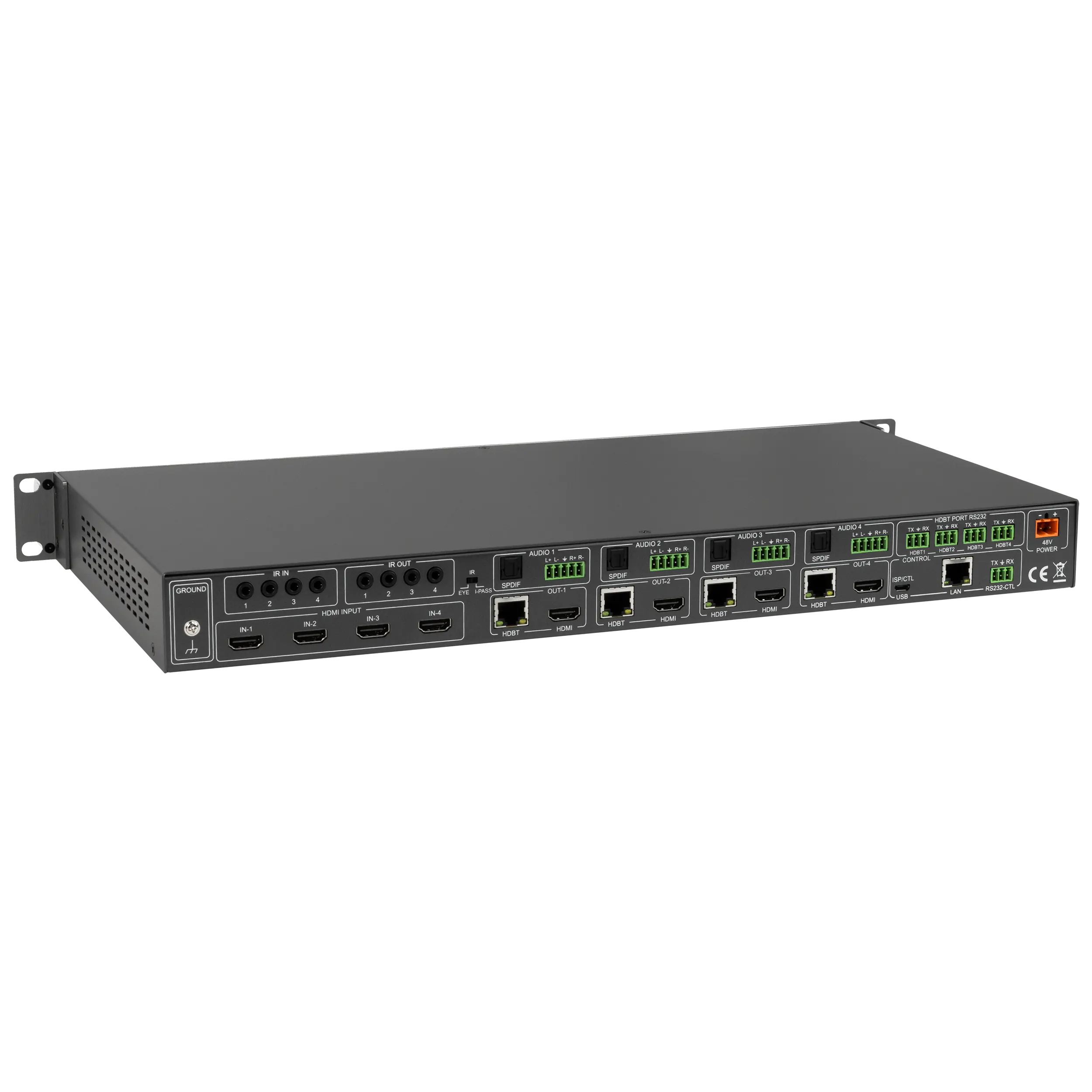

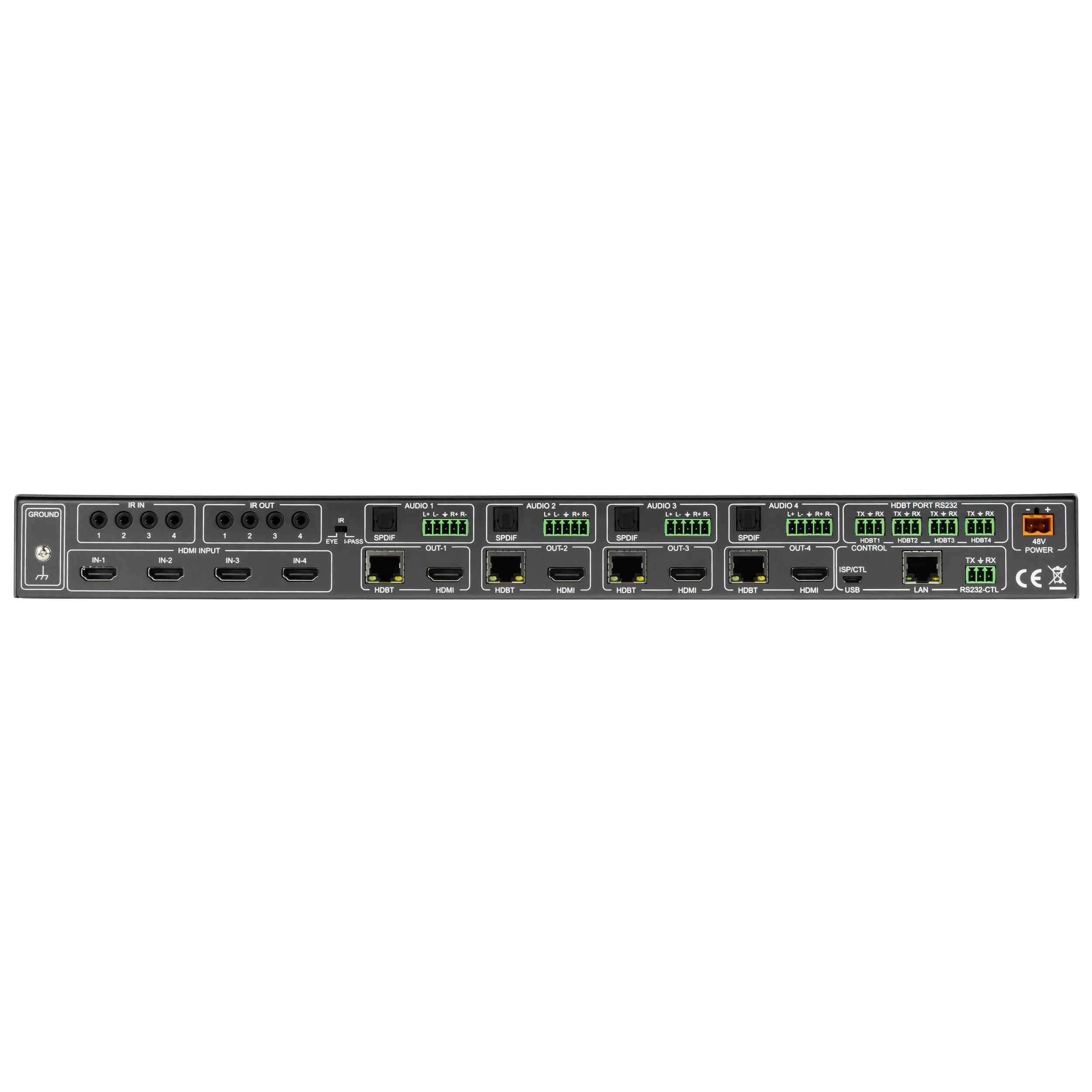

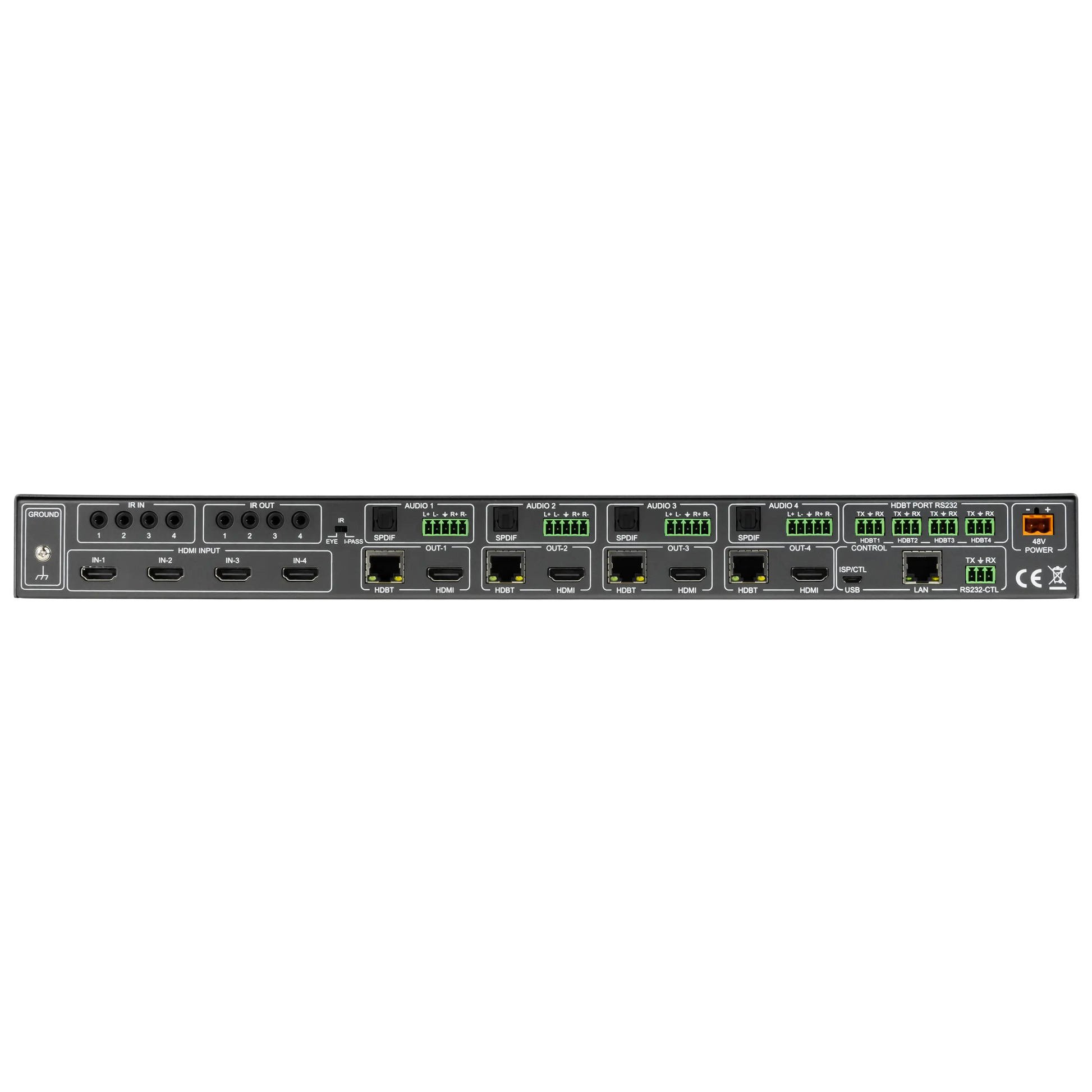

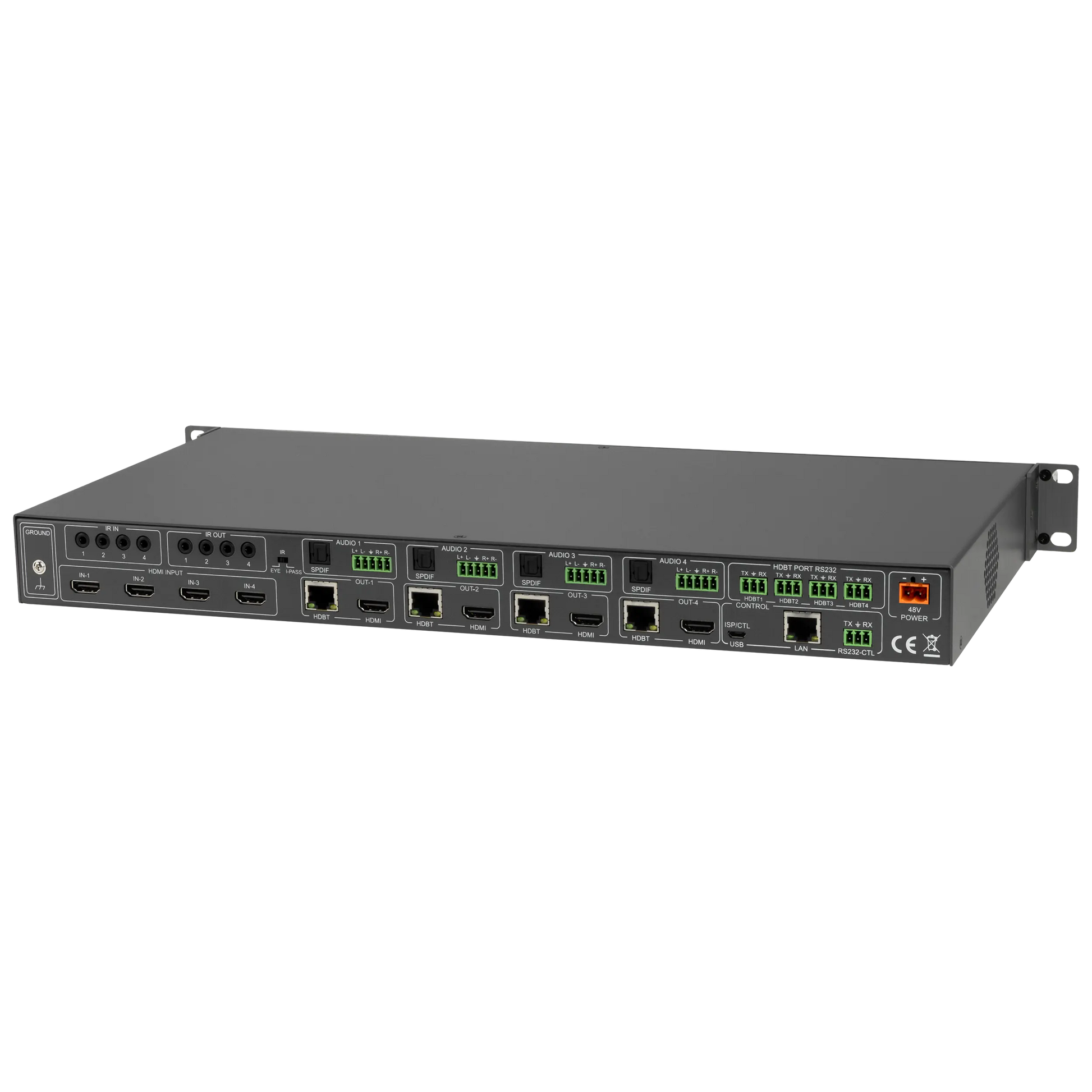

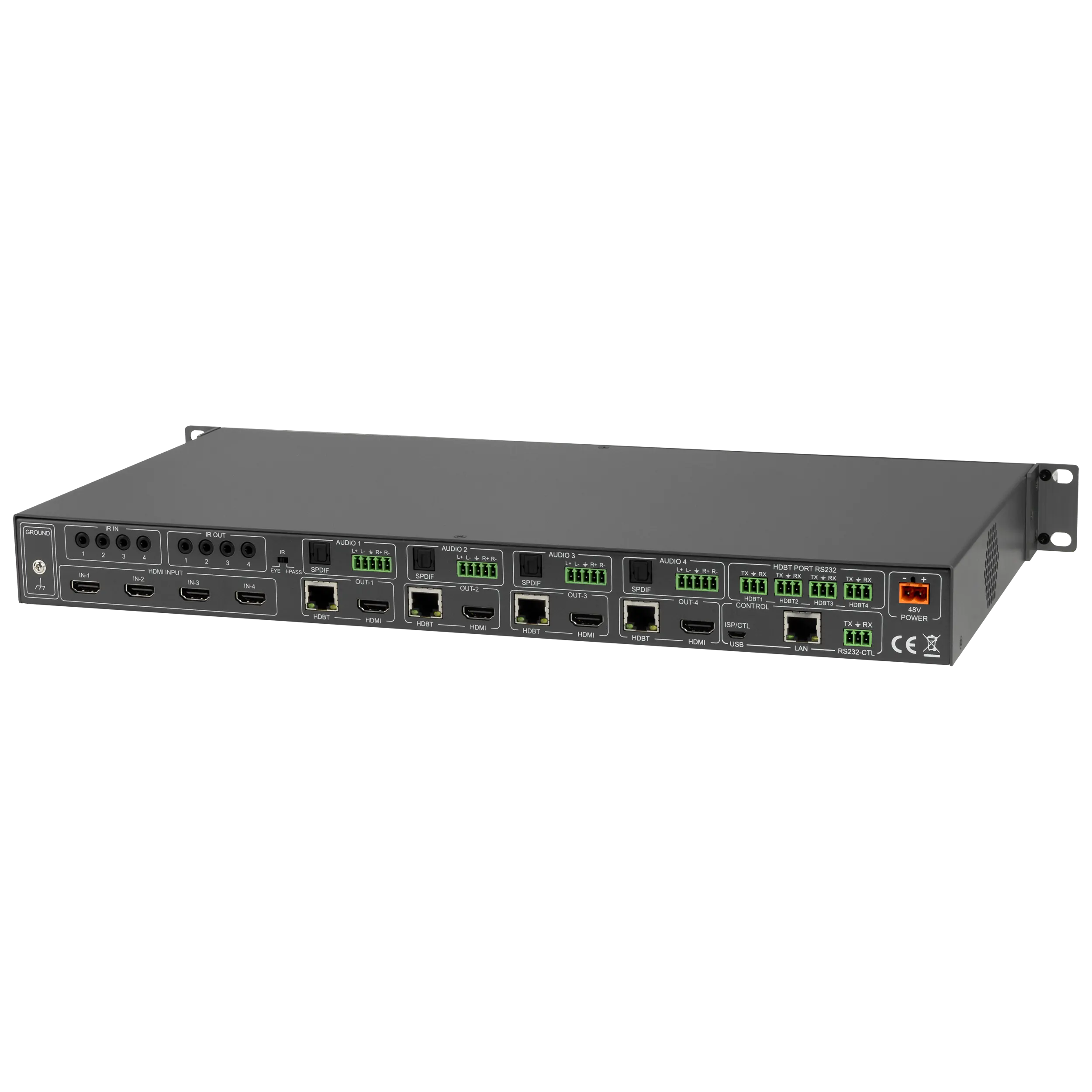

| Ports | |
| HDMI | Type A |
| HDBaseT | RJ45 W/ POH for HDBaseT Receivers |
| LAN | RJ45 w/ Web Interface/Control |
| Audio (Extracted Digital) | Toslink |
| Audio (Extracted Analog) | 5 PIN Terminal Block (Balanced) |
| IR | 3.5MM Stereo (3 Conductor) |
| RS232 | 3 Pin Terminal Block |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Power | |
| Power Consumption (Total) | 38 Watts Max |
| Power Supply - Matrix | Input: AC 100-240V ~ 50/60Hz Output: DC 48V 1.5A |
| Dimensions | |
| Dimensions (Unit Only - Height/Depth/Width) | mm: 50.8 x 256 x 441.33 inch: 2 x 10.07 x 17.375 |
| Dimensions (Packaged Height/Depth/Width) | mm: 88.9 x 393.7 x 495.3 inch: 3.5 x 15.5 x 19.5 |
| Rack Units | 1 Unit |
| Weight (Unit) | 7.5 lbs (3.4 kg) |
| Weight (Packaged) | 10 lbs (4.54 kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | |
