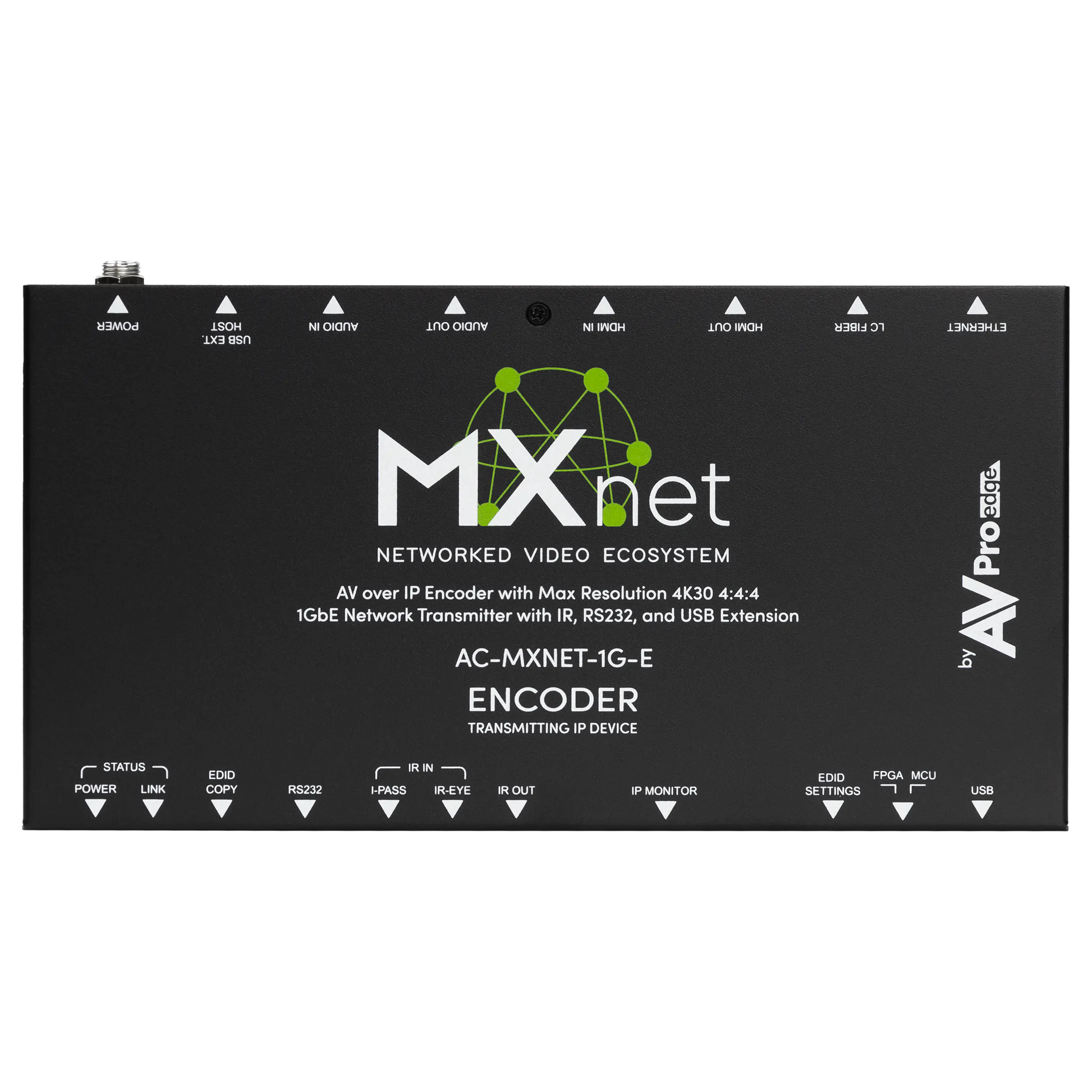

MXnet 1G Encoder

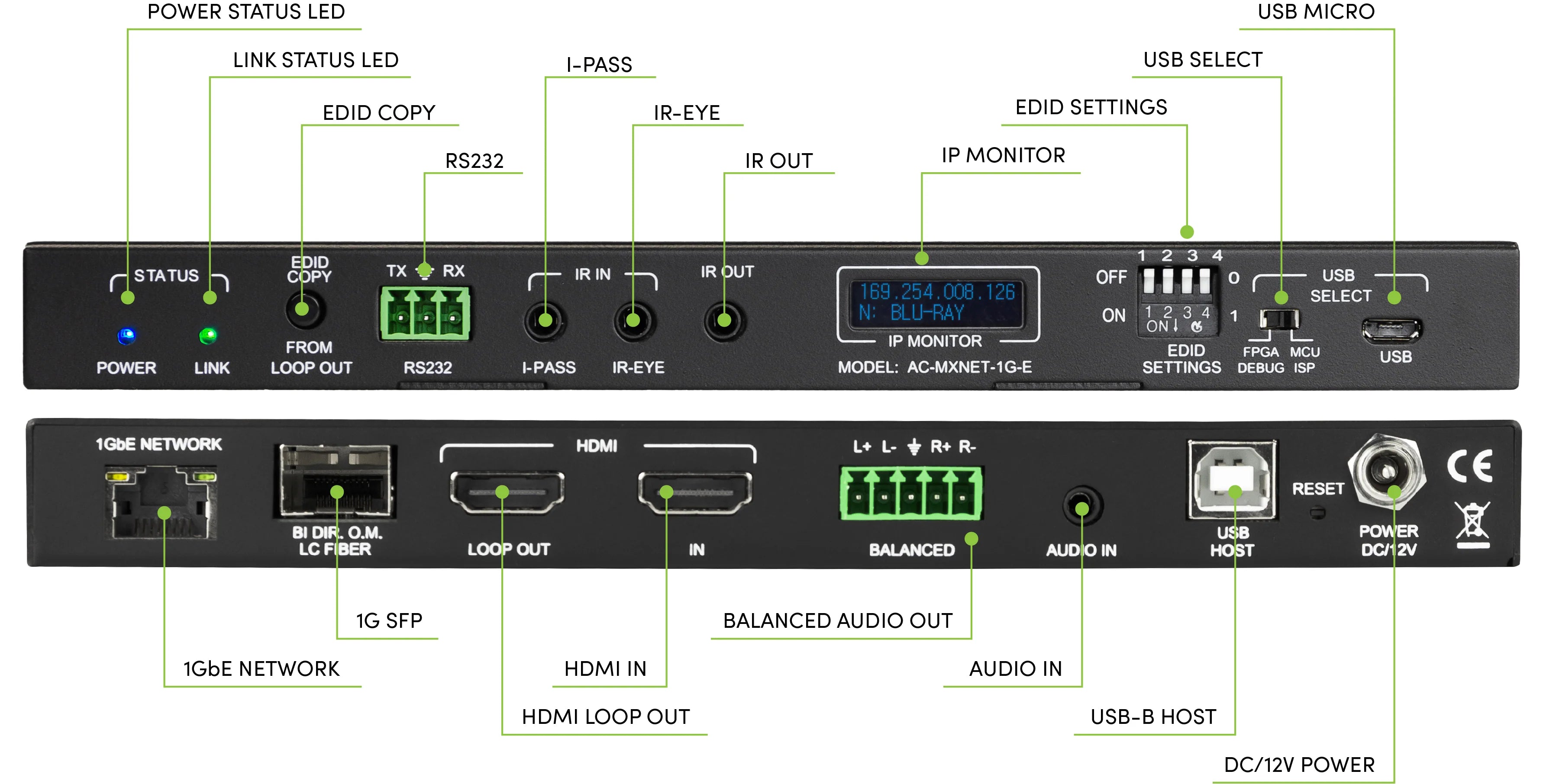

Alle Signale beginnen ihre Reise durch ein MXnet-System, sobald sie den AC-MXNET-1G-E Encoder (Transmitter) erreichen. Nach dem Anschluss – sei es eine HDMI-Quelle, ein analoges Audiosignal, RS-232- oder IR-Steuerdaten oder KVM-Signale – werden sämtliche Eingangssignale in einen Multicast-Datenstrom kodiert, der für die Weiterleitung zu jedem Decoder-Endpunkt innerhalb des Projekts bereitsteht.

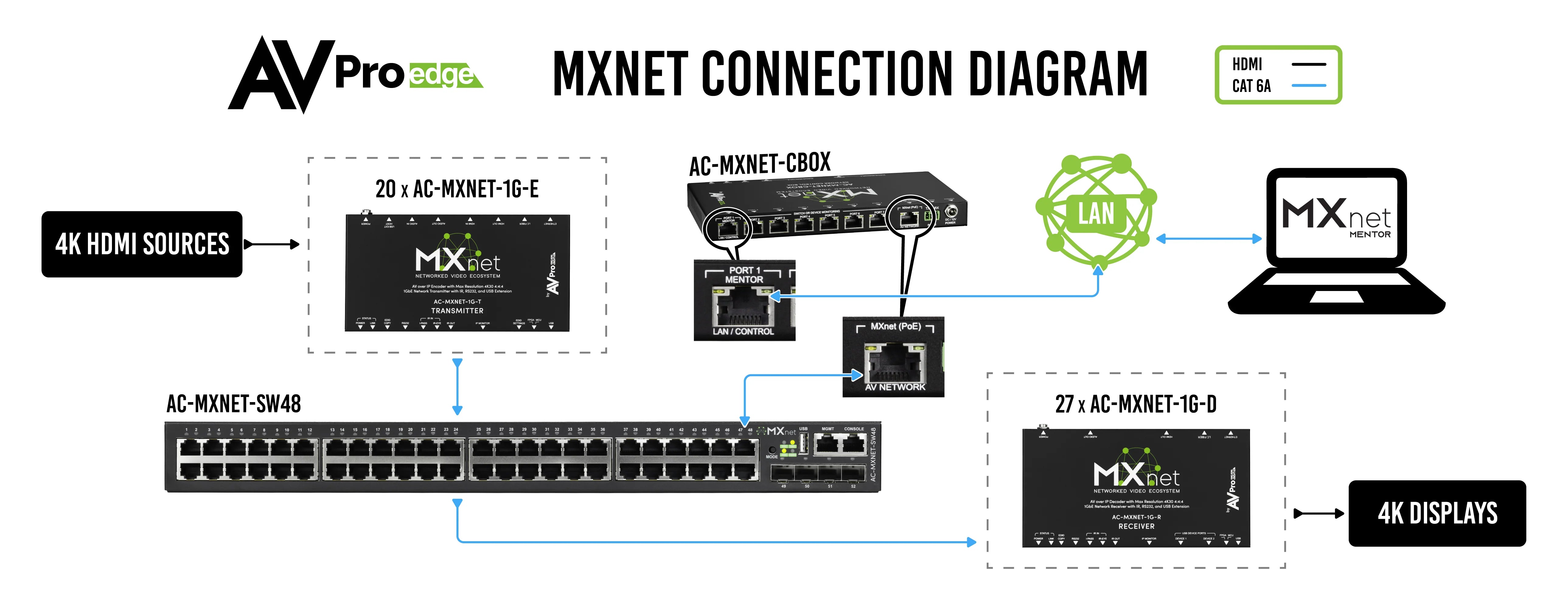

Ein MXnet-1G-System kann Inhalte in andere Räume oder sogar an entfernte Standorte übertragen. Es wird über Cat-5e-Kabel (oder besser), Glasfaserleitungen oder eine Hybridkonfiguration (beide Verbindungstypen kombiniert) mit einem MXnet-Netzwerkswitch verbunden.

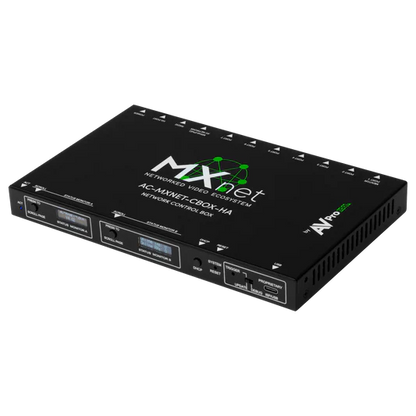

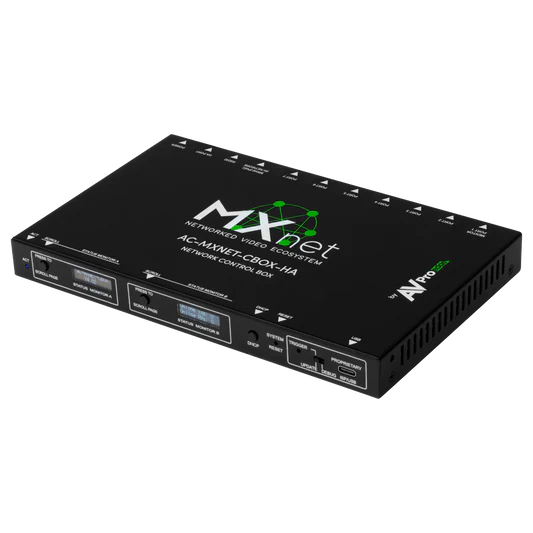

Als integraler Bestandteil der MXnet-1G-Familie wird der AC-MXNET-1G-E intern entwickelt und gefertigt – gemeinsam mit den exklusiven AVPro-Edge-Netzwerkswitches und dem CBox-Systemcontroller, der als Host für MXnet MENTOR dient – unsere universell anerkannte, intuitive Software-Suite, die in enger Abstimmung mit allen MXnet-1G-Produkten entwickelt wurde.
AC-MXNET-1G-E Encoder und AC-MXNET-1G-D Decoder bilden die Endpunkte eines MXnet-Systems und übernehmen alle Signal-, Steuerungs- und Ausgabefunktionen.

Der AC-MXNET-1G-E kodiert HDMI-Signale bis 4K/30 fps mit 4:4:4-Chroma-Subsampling. Der Multicast-IP-Datenstrom kombiniert Steuerdaten und Power over Ethernet (PoE) mit dem A/V-Signal, um es mit nahezu null Latenz durch das Netzwerk zu übertragen.

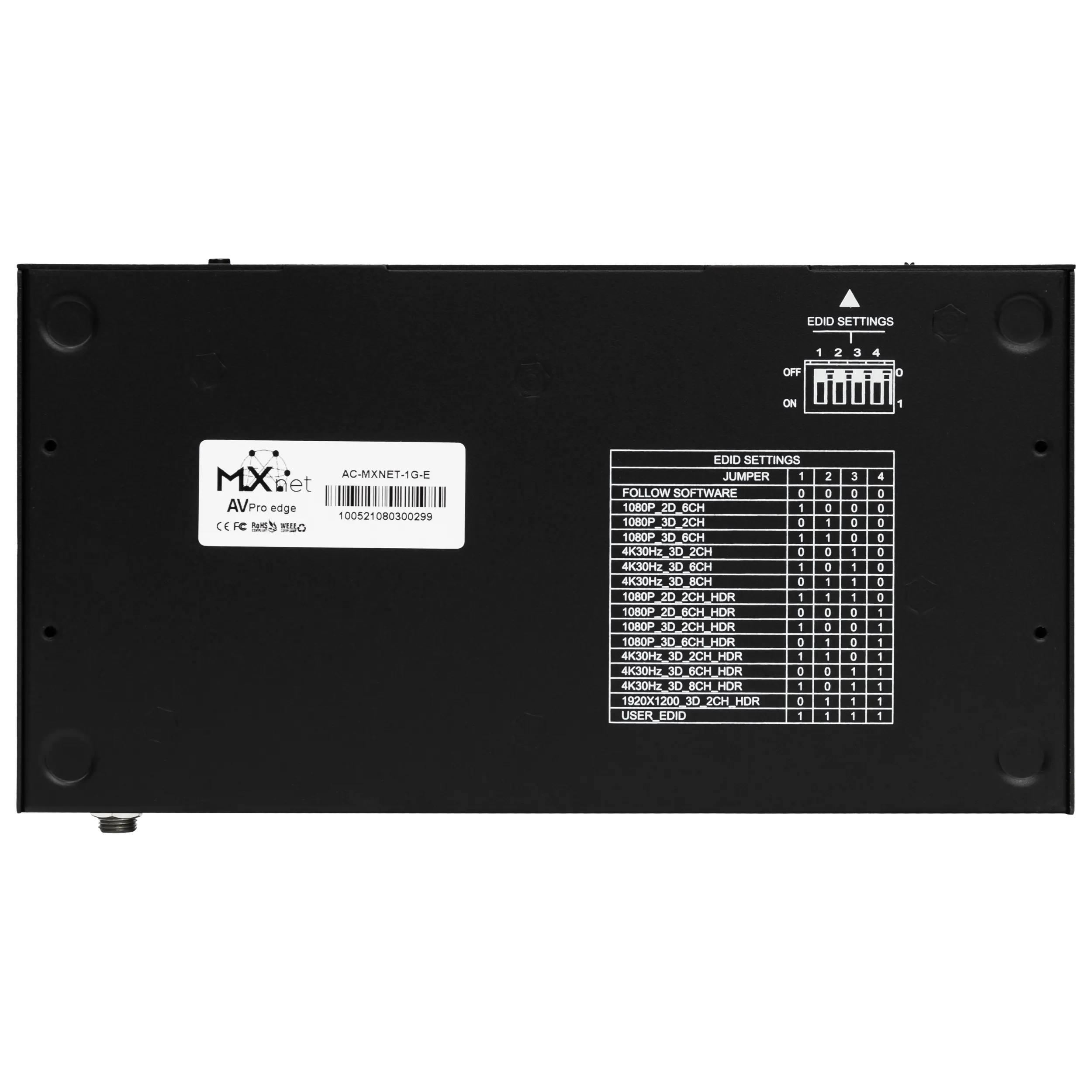

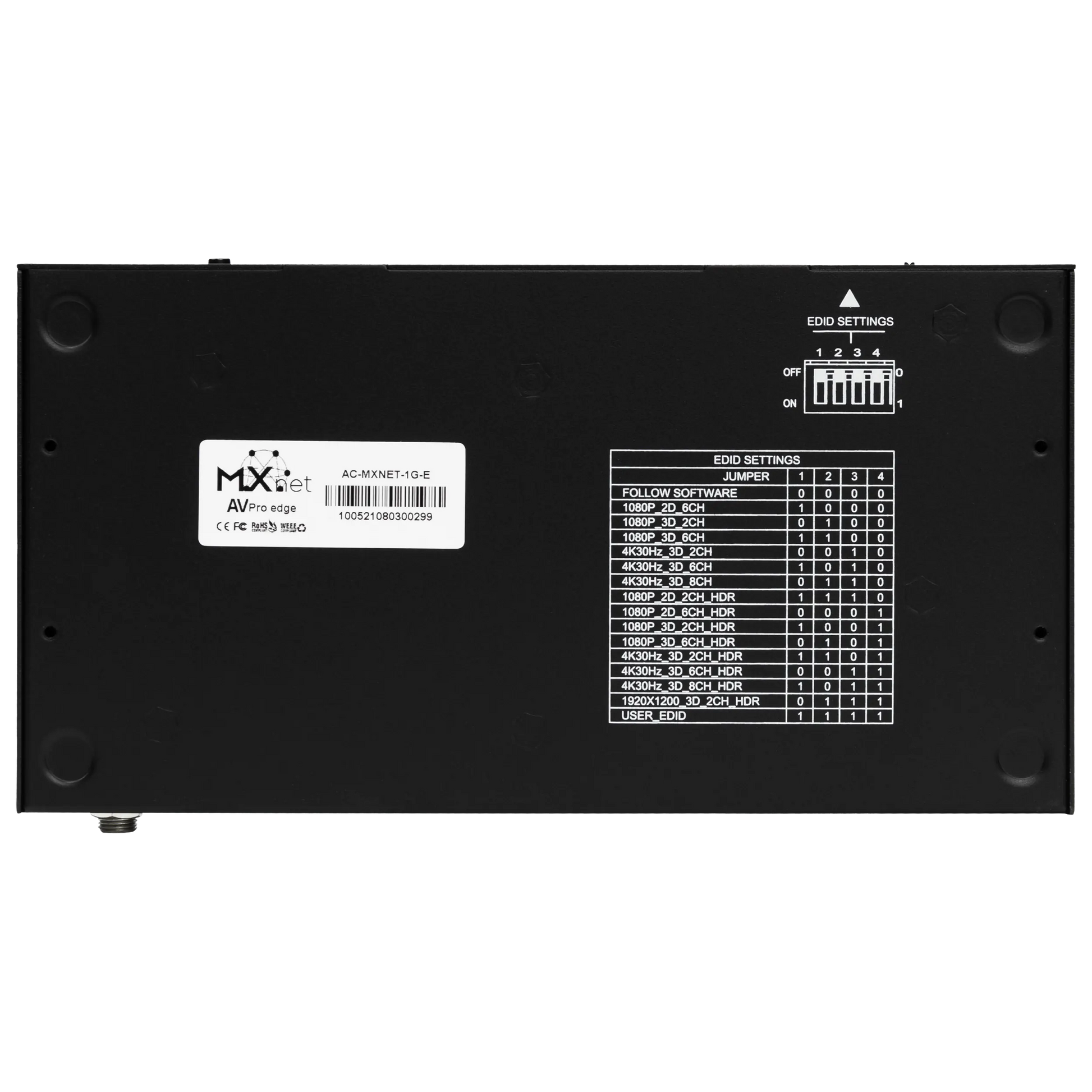

Innerhalb des MXnet-Ökosystems arbeiten alle Komponenten zusammen und bieten Up-/Down-Scaling für Systeme mit unterschiedlichen Display-Auflösungen, vollständiges EDID- und HDCP-Management sowie integrierte Videowand-Funktionen – alles über MENTOR, die exklusive AVPro-Edge-Software für Systemeinrichtung, Steuerung, Diagnose und Fehlerbehebung.

Noch nie zuvor stand Integratoren ein derart umfassendes AV-over-IP-System aus einer Hand zur Verfügung. Es wurde mit dem Ziel entwickelt, Plug-and-Play-Komfort und einfache Installation zu gewährleisten. MXnet wird vollständig durch erstklassigen technischen Support und eine führende, zehnjährige Garantie ohne Aufwand abgesichert.

Der proprietäre CODEC basiert auf JPEG2000 – im 1-Gbps-Format für AV-over-IP existiert kein international standardisiertes Protokoll, das als vollständige Spezifikation gilt (im Gegensatz z. B. zu MPEG-2).
Daher verwenden verschiedene Hersteller unterschiedliche Codecs und bezeichnen jeweils ihren Ansatz als den besten.
AVPro Edge nutzt einen eigenen Motion-JPEG-Codec, der auf der Erfahrung der Imaging Science Foundation und den spezifischen Anforderungen für exzellente Bildqualität basiert.
Dieser Codec wurde für MXnet 1G eigens entwickelt, um eine optimale Bildwiedergabe bei 1G-AV-over-IP-Systemen sicherzustellen – ohne übertriebene oder irreführende Spezifikationen.
Viele Geräte am Markt geben zwar an, hochbitratige Codecs zu unterstützen, liefern aber in der Praxis schlechte Ergebnisse.

Technische Besonderheiten

GENLOCK-Unterstützung:
Genlock sorgt für die Synchronisation mehrerer Displays und verhindert Synchronisationsfehler oder Bildrisse (Tearing) – unverzichtbar für Videowände und Anwendungen, bei denen mehrere Anzeigen exakt abgestimmt sein müssen.

Data Window:

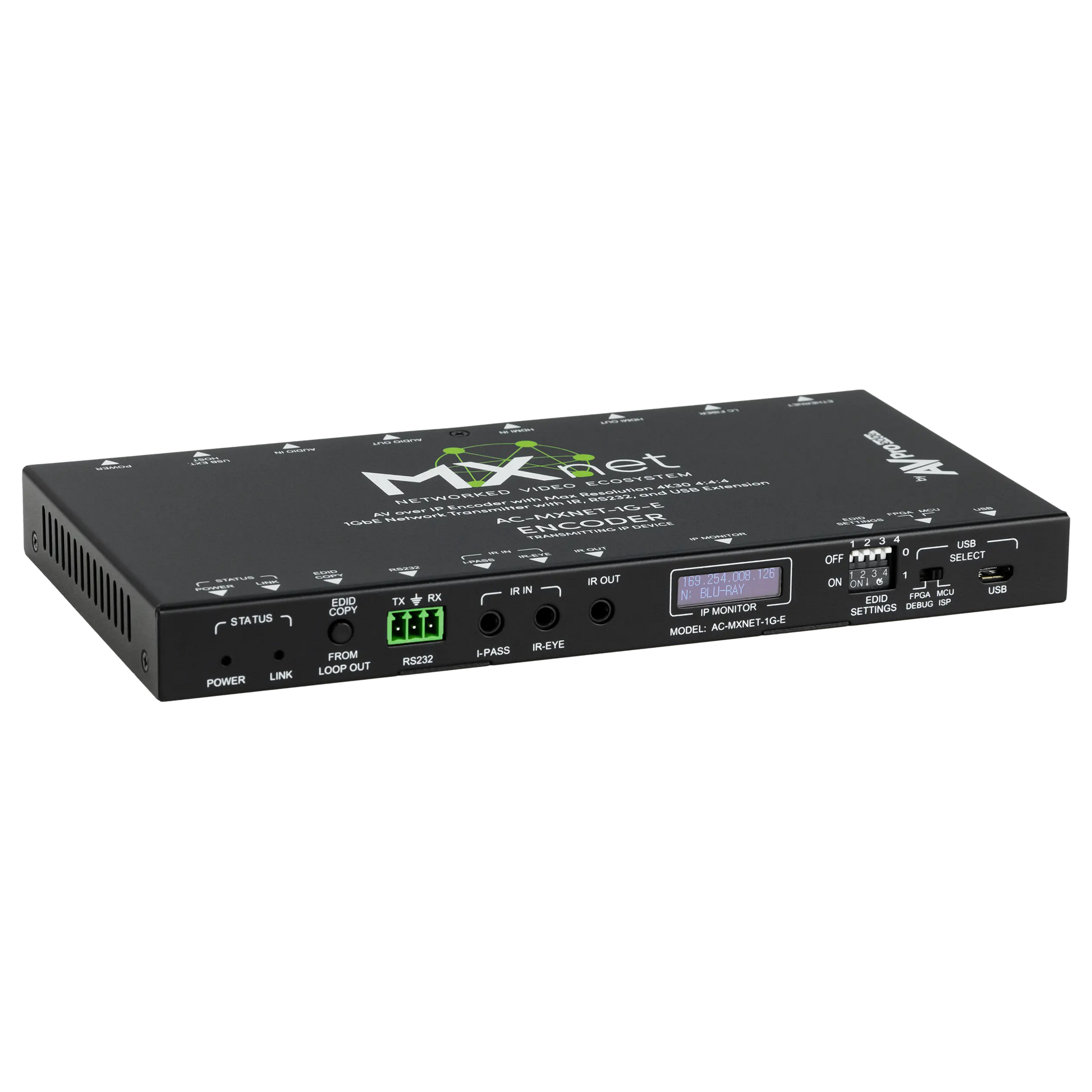

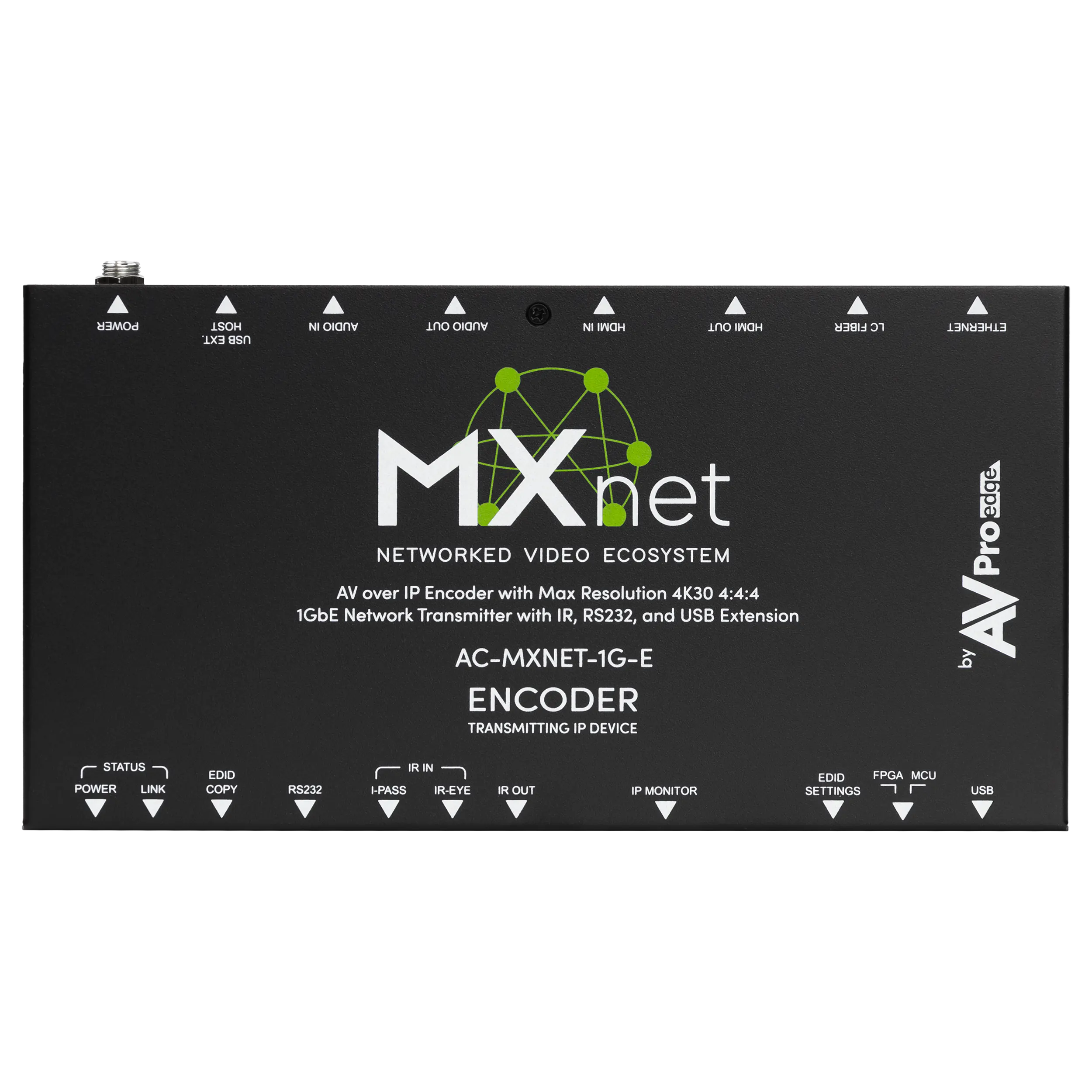

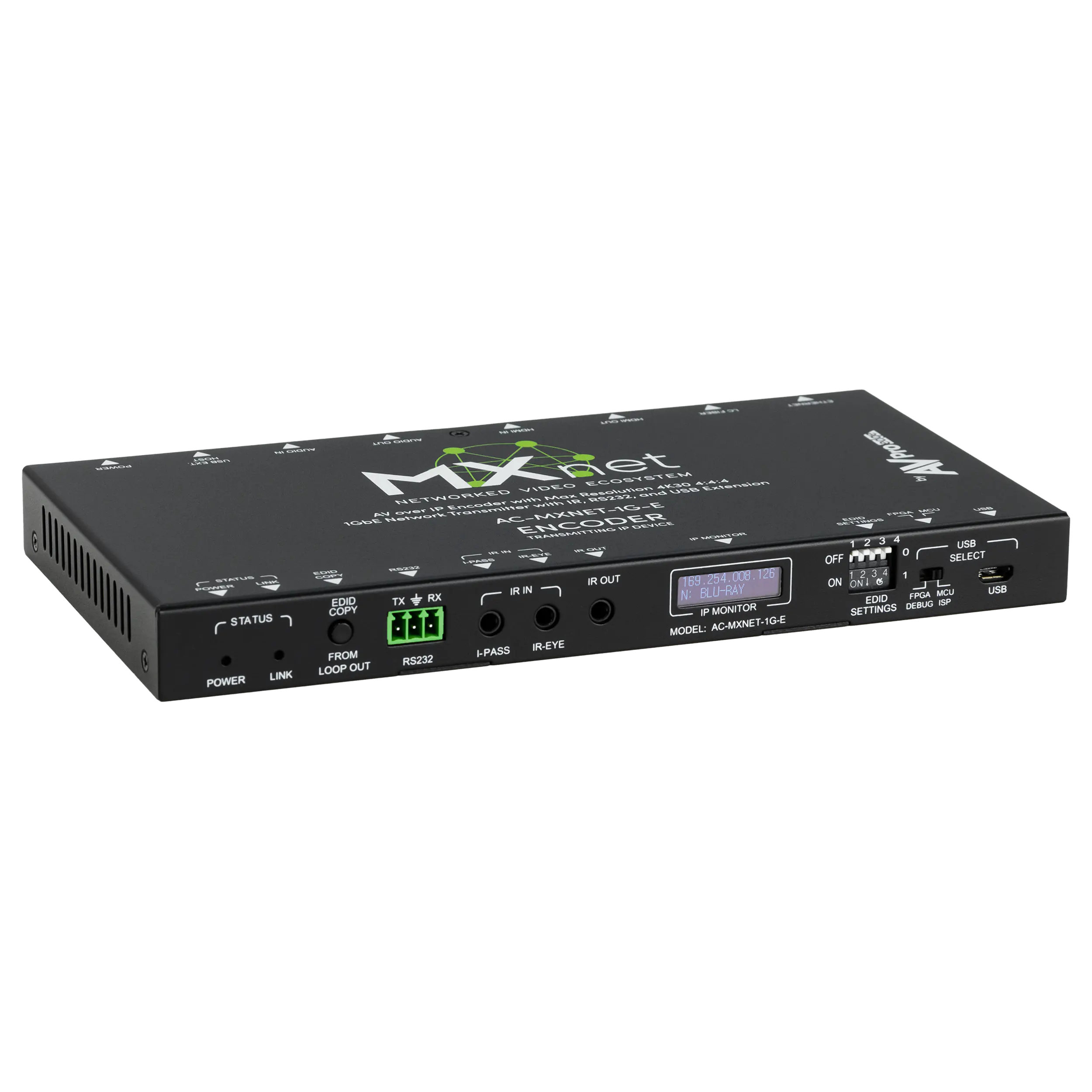

Ein integriertes OLED-Display auf der Frontseite des Encoders zeigt wichtige Einrichtungs- und Diagnosedaten wie IP-Adresse, MAC-Adresse oder benutzerdefinierte Signalnamen (bis zu 12 Zeichen) an, konfigurierbar über MXnet MENTOR.

Externe Beleuchtungssteuerung:
Das OLED-Display und die Status-LEDs des Encoders liefern wertvolle Statusinformationen. Wenn ein diskreter Betrieb gewünscht ist, kann über MXnet MENTOR die Beleuchtung des Geräts vollständig deaktiviert werden.

Steuersignal-Routing:
RS-232- und IR-Steuersignale können über den AC-MXNET-1G-E Encoder weitergeleitet werden.
Die Signalrouten werden in MXnet MENTOR festgelegt und über den Netzwerkswitch an die gewünschten Decoder gesendet, die sie an angeschlossene Geräte weitergeben.

USB- und KVM-Unterstützung:

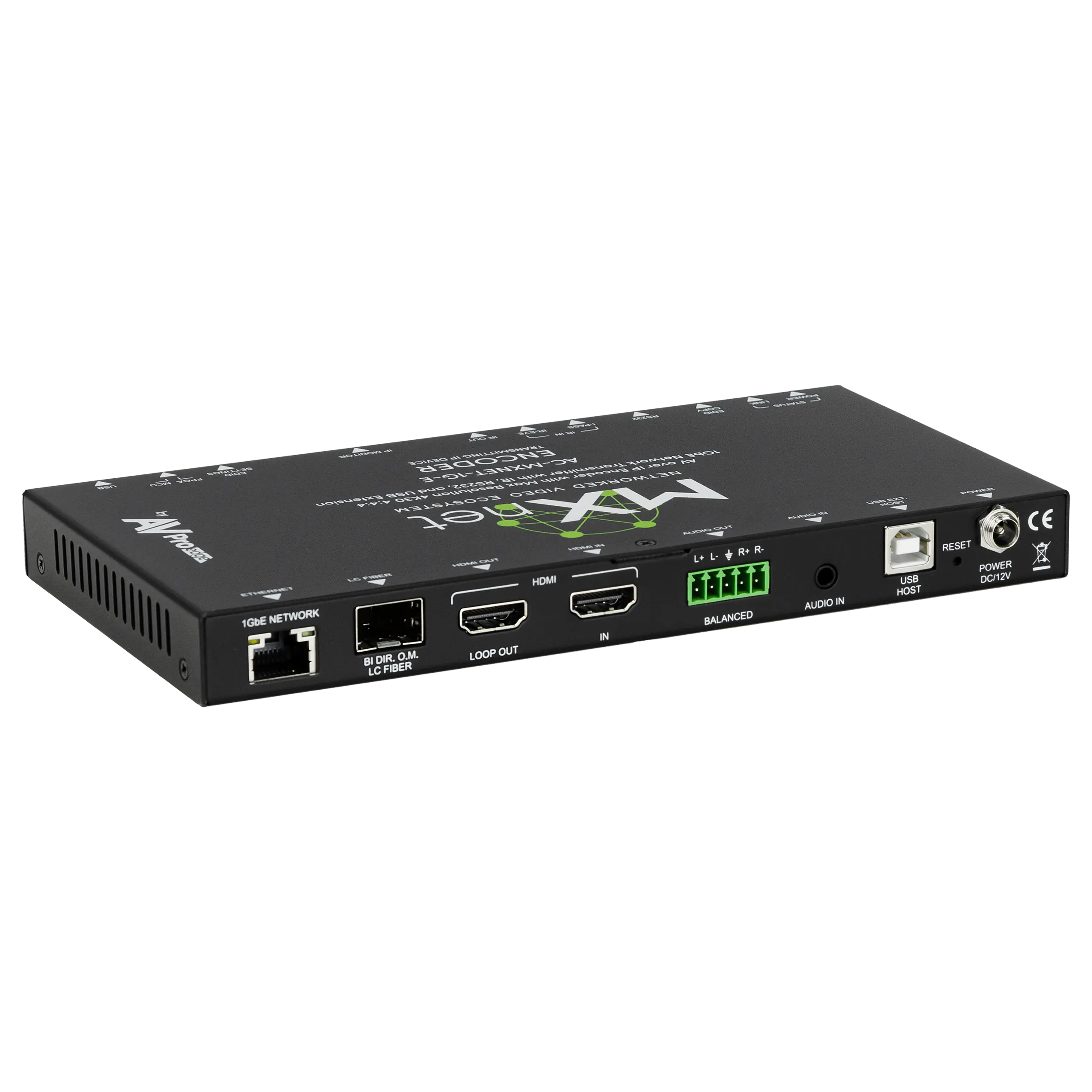

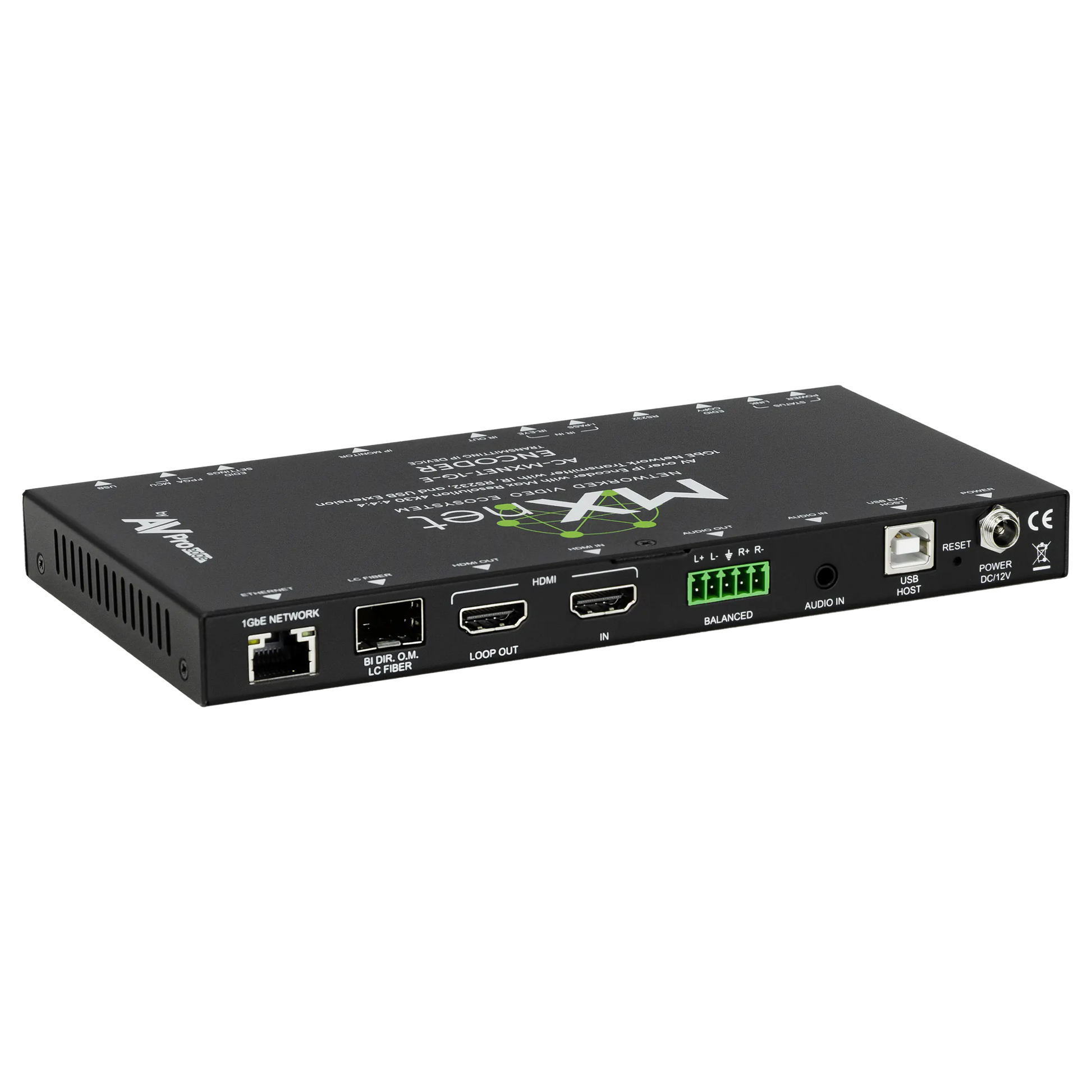

Der Encoder verfügt über einen USB-B-Anschluss für den Host-Computer, wodurch Tastatur-/Maus-Signale (KVM) über das Netzwerk an Decoder weitergeleitet werden können.
Über MXnet MENTOR wird der Encoder als Host definiert und das USB-Routing zu den Zielgeräten gesteuert.

Netgear-Kompatibilität:
Ingenieure von MXnet und Netgear haben zusammengearbeitet, um sicherzustellen, dass Netgear-Switches die volle Funktionalität von MXnet-Encodern und -Decodern unterstützen.
Das auf den Switch geladene „AVPro Edge-Profil“ ermöglicht eine nahtlose Interoperabilität zwischen den Geräten.
