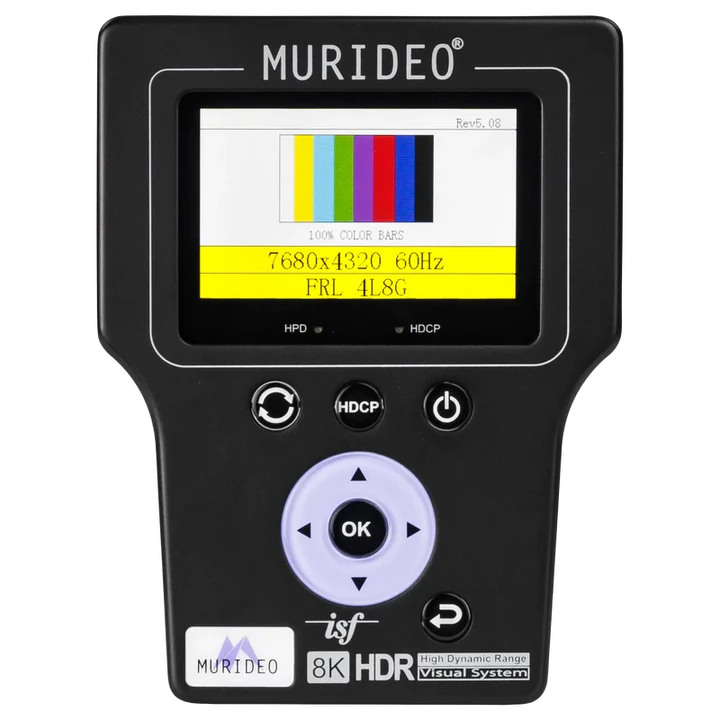

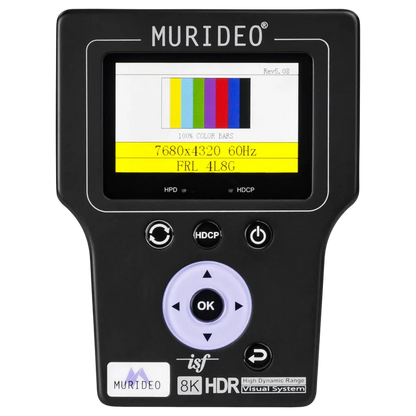

Der Murideo 8K SIX-G ist ein HDMI-Mustergenerator, entwickelt für den AV-Integrationsmarkt, um die Funktion von HDMI 2.0(b) und HDCP 2.3 bei 40 Gbps zu bestätigen.
Dieses Gerät kann ein Signal erzeugen, das es ermöglicht, als moderne HDMI-Quelle zu agieren. Darüber hinaus ist der SIX-G ein hervorragendes Werkzeug zur Fehlerdiagnose im Feld für verteilte HDMI-Systeme mit hoher Bandbreite sowie eine Referenzquelle für die Videokalibrierung.
Kürzlich mit einem robusten Vollmetallgehäuse ausgestattet, wurde der SIX-G für Widerstandsfähigkeit und Vielseitigkeit konzipiert.
Das handliche Gerät ist dank integriertem Akku tragbar und kann über 100 verschiedene Testmuster für Einrichtung, Kalibrierung und Fehlerbehebung erzeugen.
Ein 3-Zoll-Farbdisplay mit vereinfachten Menüs sowie kostenlose PC-Software zur Steuerung sind ebenfalls enthalten.
Der 8K SIX-G bietet Funktionen wie Hot Plug Detect, EDID-Lese-/Schreibfunktion und die Möglichkeit zur Erstellung benutzerdefinierter Auflösungen.
Er kann über RS232 oder USB gesteuert werden und unterstützt Kalibrierungssoftware wie Calman und Light Illusion.
Der 8K SIX-G ist das einzige Gerät, das die vollständige ISF-Testmuster-Suite, auswählbare Farbausgabepegel, RGB-Triplets und Constant APL (Average Picture Level) in einem Gerät vereint.
Für Kalibrierer ist der 8K SIX-G ein Traumgerät: ISF Labs zertifiziert, Firmware vor Ort aktualisierbar und sogar mit Audio-Testfunktionen ausgestattet.
In Kombination mit dem 8K SIX-A Analyzer entsteht das leistungsstärkste HDMI-Fehlerdiagnosesystem der Welt!
Du kannst beliebige Bilder/Muster hochladen – der Uploader speichert sie in einem der zehn verfügbaren „Slots“ zur späteren Verwendung.
Das Gerät lädt sogar ein Vorschaubild auf das LCD-Display.
Die Version mit Kunststoffgehäuse unterstützt nur .bmp-Dateien, während die Version mit Metallgehäuse auch BIN-, BMP-, RGB- und YUV-Dateien verarbeiten kann.
- HDMI 2.1-Unterstützung
- Maximale Auflösung: 8K@60 Hz (4:2:0, 10-Bit)
- Fixed Rate Link (FRL)
- Wählbarer Farbraum:
- Full Range RGB (0–255)
- SMPTE RGB (16–235)
- YC444, 422, 420 (16–235)
- Automatische Erkennung (liest EDID – bevorzugtes Format des Displays)
- Unterstützung für hohe Farbtiefe: 8, 10, 12 und 16 Bit pro Pixel
- HDR-Unterstützung mit mehreren Speicherplätzen:
- HDR10, HDR10+
- HLG
- Dolby Vision-Test
- Benutzerdefinierter HDR-Speicher
- Unterstützung für BT.2020 Wide Color Gamut (WCG)
- Wählbarer HDCP-Inhaltstyp:
- Typ 0: Kompatibel mit HDCP 1.X und 2.X (z. B. 1080p)
- Typ 1: Erfordert HDCP 2.2 (z. B. 4K UHD-Filme)
- Vollständiger 10-Bit-RGB-Triplet-Generator (0–1024 RGB)
- HDCP wählbar: Aus, HDCP 2.2 oder HDCP 1.X
- Hot Plug Detect-Anzeige
- ISF Labs zertifiziert
- EDID lesen und speichern
- Mehrere EDID-Speicher
- Anzeige von EDID (Kurzform am Gerät, Langform am PC)
- Emulation beliebiger Displays
- USB-Steuerung und kostenlose PC-Software
- API verfügbar
- Referenzquelle / automatische Steuerung für Calman, Light Illusion und Argyll Farbkalibrierungssoftware
- Tragbar – Akku-betrieben (wiederaufladbare Batterien enthalten, ideal für den mobilen Einsatz)
- Optimierte Ergonomie – 3" LCD-Farbdisplay und benutzerfreundliches Menüsystem
- ISF-Testmuster: Kontrast, Helligkeit, Farbe, Farbton, Schärfe und mehr
- Multikulturelles Familienbild zur Prüfung von Hauttönen
- Pattern-Uploader
- 4K-Geometriemuster im Format 1:78 (16:9) in allen 4K-Bildraten
- Audiotesttöne zur Prüfung aktiver HDMI-Audioverbindungen
| SIX-G Specifications | |
|---|---|
| HDMI Version | HDMI 2.0 |
| HDCP Version | HDCP 2.2 and 1.4 |
| HDCP ON/OFF | Yes |
| Maximum Clock Rate | 600 Mcsc (594 MHz) |
| Maximum Throughput Per Channel | 6.0 Gbps (18 Gbps Total) |
| Resolution Timings | VESA; Video Standard with 60, 59.94, 30, 29.97, 24, 23.98 fps; Video Standard with 50, 25 fps; AUTO and 10 USER Defined |
| Video Encoding | RGB, YCbCr |
| Video Sampling Models | RGB 4:4:4, YUV 4:4:4, YUV 4:2:2, YUV 4:2:0 HDMI 2.0 |
| Color Bit Depth | 8, 10, 12, 16, and AUTO EDID Read |
| Test Patterns | Over 80 built-in including ISF geometry, resolution, pluge, colors, focus, bars, ramps, multiburst, black/white, moving bars |
| Audio Channels | Up to 8 (7.1) |
| Audio Output | 2 CH LPCM |
| VU Meter Channels | Up to 8 (7.1) |

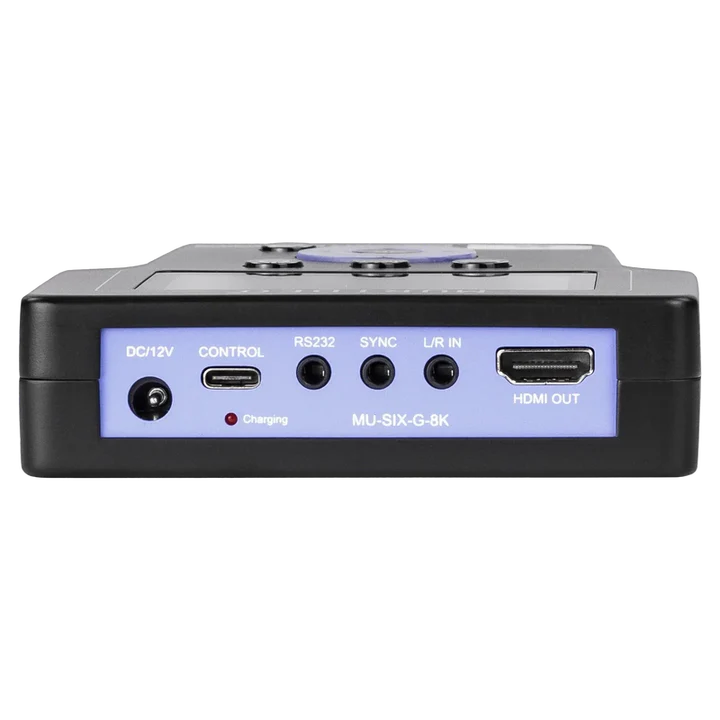

| HDMI Port | Type A |
| Audio (L/R Input) | 3.5mm Stereo (3-Conductor) |
| RS232 | 3.5mm Stereo (3-Conductor) |
| Firmware/Control | Micro USB |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5–90% RH (No Condensation) |
| Power | 7.4V 2600mAh Internal Battery or Wall Adapter |
| Power Consumption | 12 Watts Max |
| Power Supply | Input: AC 100–240V ~ 50/60Hz Output: DC 12V 2A |
| Dimensions (D × W × H) | mm: 28.8 × 108.44 × 139 inch: 1.13 × 4.27 × 5.47 |
| Weight | 0.8 lbs / 0.36 kg |
| Selectable Settings | |
| Color Modes | RGB (0–255), RGB (16–235), YC444, YC422, YC420, AUTO |
| Operating Modes | HDMI, DVI, AUTO |
| HDCP Modes | OFF, HDCP 1.4, HDCP 2.2 |
| Deep Color Depth | 8 bit, 10 bit, 12 bit, 16 bit, AUTO |
| EDID Functions | Read EDID, Save EDID, Open EDID |
| Selectable Resolutions Supported | |
| VESA | 640×480, 800×600, 1024×768, 1280×768, 1360×768, 1280×960, 1280×1024, 1400×1050, 1600×1200, 1900×1200 |
| Standard Video | 480i (59.94), 480p (59.94), 720p (59.94/60), 1080i (59.94/60), 1080p (23.94/24/29.97/30/59.94/60) |
| 4K Video | 3840×2160 (4K): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 4096×2160 (SMPTE 4K): 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 |
| 3D Video | 720p 3D (59.94, 50, 60), 1080p 3D (23.98, 24) |
| 25/50 FPS Formats | 576i (50), 576p (50), 720p (50), 1080i (50), 1080p (25, 50) |
| Audio Features | |
| Audio Sample Rates | 32K, 44K, 48K, 88K, 96K, 176K, 192K, AUTO |
| Audio Bit Depth | 16 bit, 20 bit, 24 bit, AUTO |
| Audio Output Settings | 36 different audio output settings between 2 Channel to 7.1 Channel (listed in manual) |
