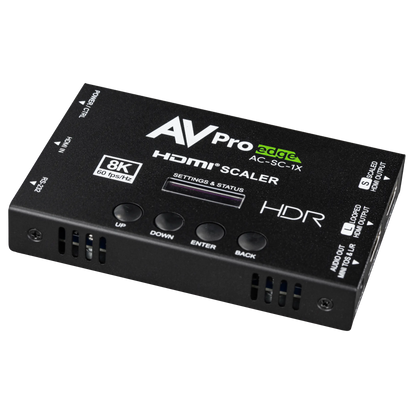

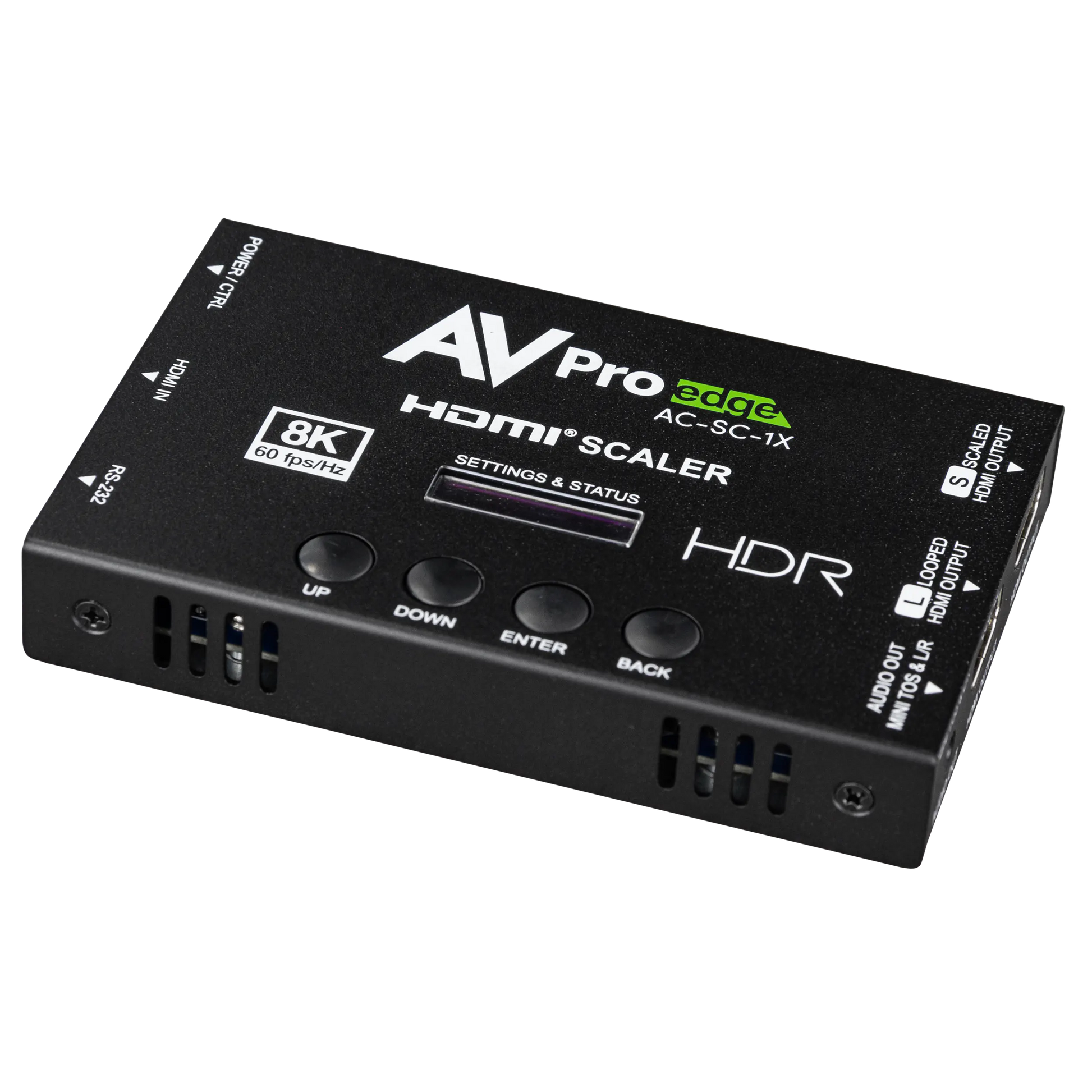

AC-SC-1X – 8K HDMI 2.1 Signalprozessor & Downscaler (40 Gbps, EDID Blend, Audio De-Embedding)
Der AVPro Edge AC-SC-1X ist ein leistungsstarker HDMI 2.1 Signalprozessor mit 40 Gbps Bandbreite, entwickelt, um 8K-Signale auf 4K oder 1080p herunterskalieren zu können – überall dort, wo es die Systemarchitektur erfordert.
Doch Skalierung ist nur eine der vielen Fähigkeiten dieses kompakten Geräts. Mit Dual-HDMI-Ausgängen, Audio-De-Embedding, erweitertem EDID-Management und Unterstützung zahlreicher HDMI 2.1a-Features bietet der AC-SC-1X die perfekte Brücke zwischen modernsten und älteren Systemkomponenten.
8K-Unterstützung & 40 Gbps Bandbreite (FRL 5)
Der AC-SC-1X verarbeitet High-Speed-HDMI-Signale bis zu 40 Gbps, wodurch ausreichend Headroom für aktuelle und zukünftige Quellen vorhanden ist.
Er ist vollständig vorbereitet, 8K-Signale von modernen Geräten verlustfrei zu verarbeiten und weiterzuleiten, ideal als Signal-Bridge in komplexen AV-Systemen.
Erweitertes EDID-Management & EDID Blend-Technologie
Mit 16 EDID-Voreinstellungen, einschließlich einer User-Copy-Funktion, kann die EDID eines angeschlossenen Displays eingelesen und gespeichert werden.
Das exklusive EDID Blend-System erlaubt die Kombination von Audio- und Video-EDIDs unterschiedlicher Quellen, um maximale Kompatibilität und flexibles Signalrouting zu gewährleisten – perfekt für hybride Umgebungen mit Geräten unterschiedlicher Generationen.
Audio-Extraktion / De-Embedding
Über den optischen Digitalausgang (Toslink) können 7-Kanal-PCM, Dolby Digital, Dolby Digital+ und DTS extrahiert und an ein separates Audiosystem weitergeleitet werden.
Dies ermöglicht den parallelen Betrieb von Video-Displays und externen Audio-Verstärkern ohne Qualitätsverlust.

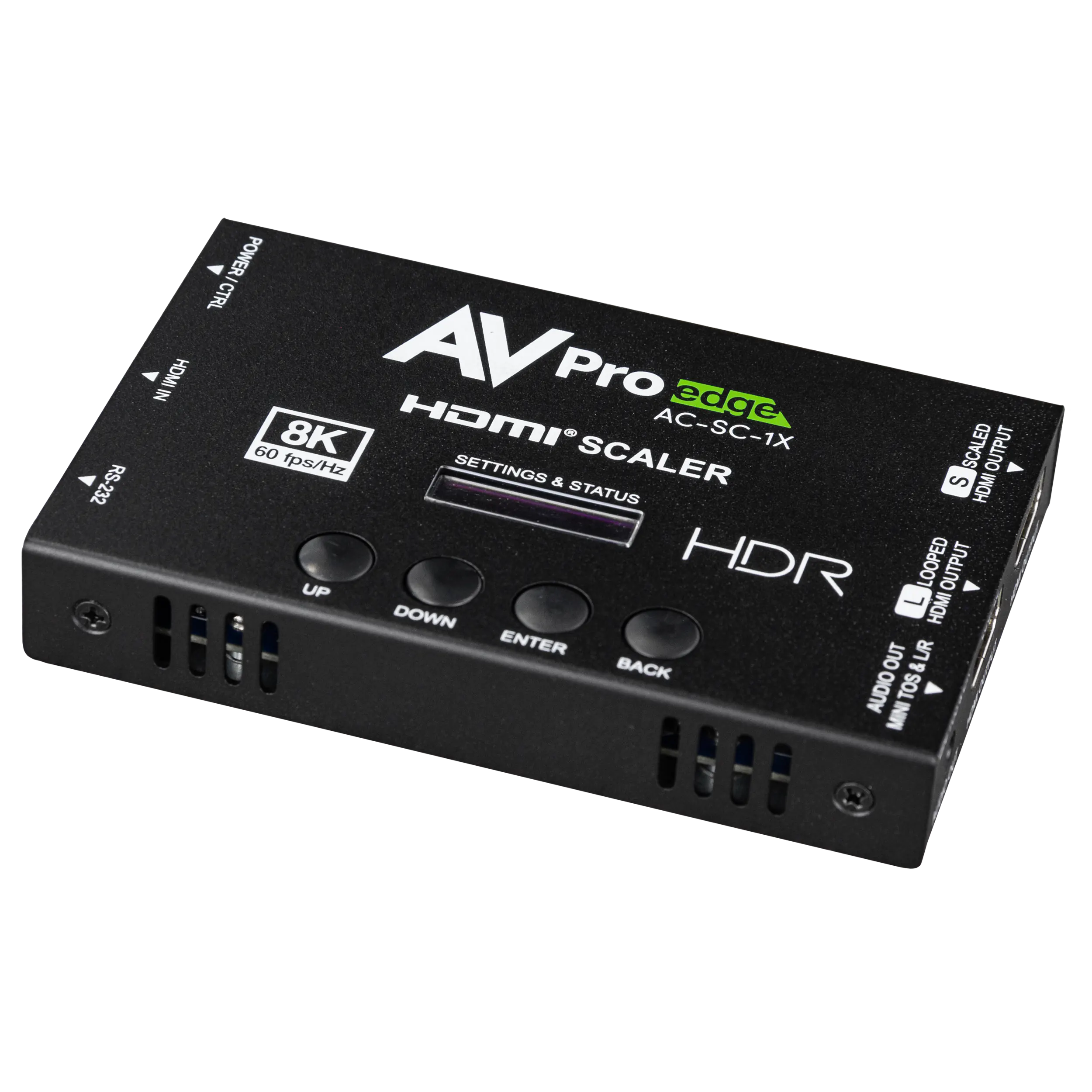

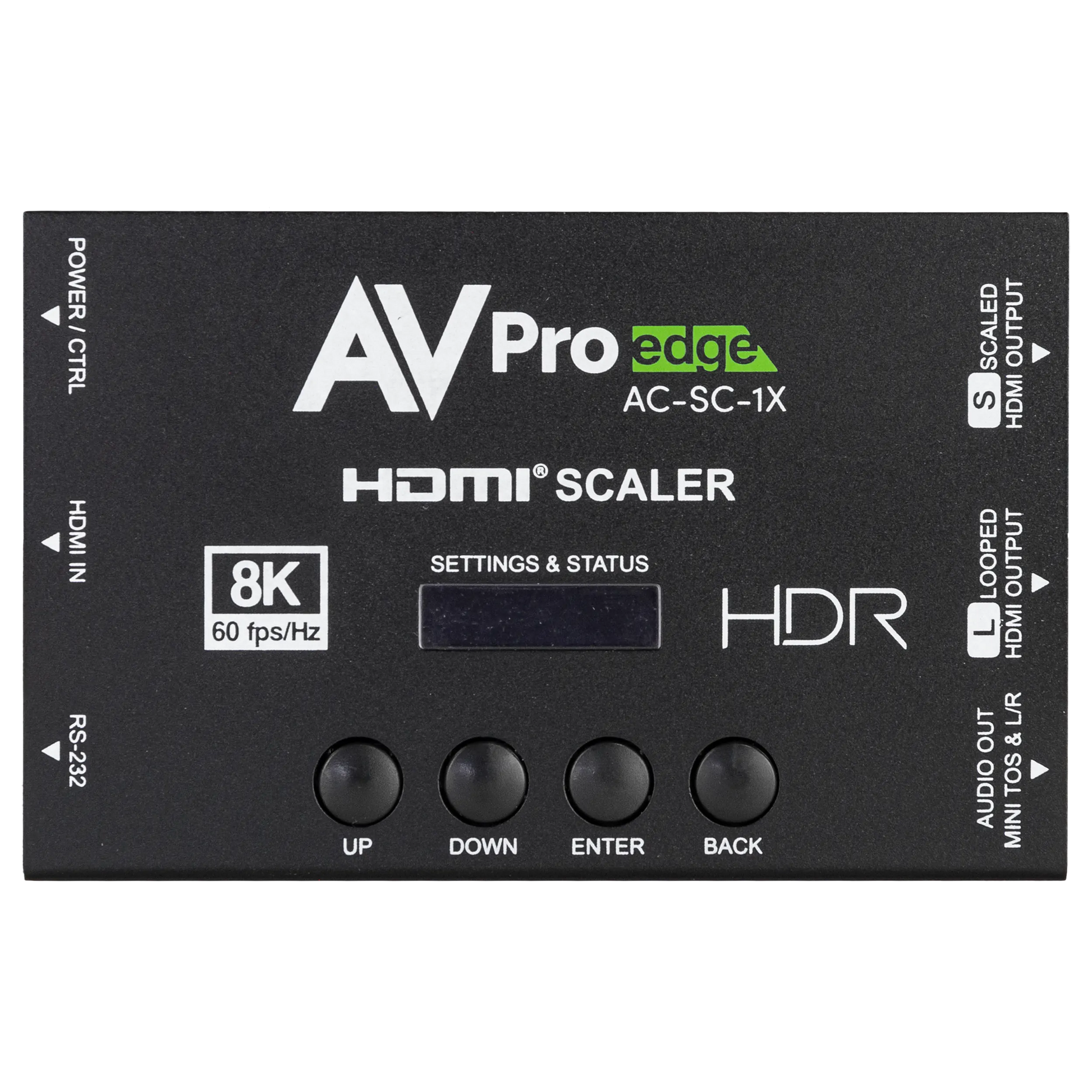

Ultra-Kompaktes Design
Mit seinem flachen, platzsparenden Gehäuse lässt sich der AC-SC-1X problemlos im Rack oder hinter einem Display montieren – perfekt für Installationen mit begrenztem Raumangebot.
Volle HDR-Unterstützung
Der AC-SC-1X unterstützt alle aktuellen HDR-Formate – einschließlich HDR10, HDR10+, HLG, Dolby Vision und IMAX Enhanced.
Dank der präzisen Signalverarbeitung bleiben Farbvolumen, Dynamikumfang und Metadaten vollständig erhalten, sodass Displays realistische Farben und exaktes Tone Mapping wiedergeben können.
Hohe Bildratenkompatibilität (High Frame Rate)
Unterstützt 120fps bei 4K- oder 1080p-Signalen – ideal für Gaming- und Broadcast-Umgebungen mit hohen Bewegungsraten.
HDMI 2.1a Features
Der AC-SC-1X bietet volle Unterstützung für die wichtigsten HDMI 2.1a-Funktionen:
-
VRR (Variable Refresh Rate) für flüssiges Gaming ohne Tearing
-
ALLM (Auto Low Latency Mode) für optimierte Reaktionszeiten
-
QMS (Quick Media Switching) zur Vermeidung schwarzer Bildübergänge
-
QFT (Quick Frame Transport) für minimale Latenz
-
SBTM (Source-Based Tone Mapping) für dynamische Farb- und Kontraststeuerung
Hinweis: Der AC-SC-1X verwendet AVPro Edge’s eigene Invisible Compression Technology (ICT) anstelle von Display Stream Compression 1.2. Diese proprietäre Technologie ermöglicht verlustfreie, präzise Signalverarbeitung mit maximaler Bildtreue.
Technische Highlights:
-
HDMI 2.1 kompatibel mit bis zu 40 Gbps (FRL 5)
-

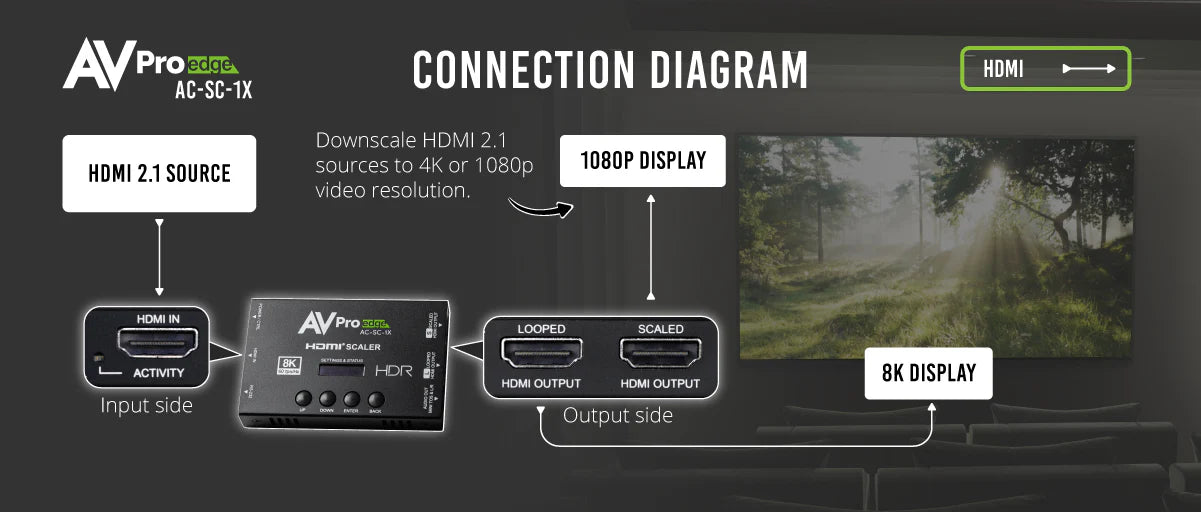

Skalierung: 8K → 4K, 8K → 1080p, 4K → 1080p
-
16 EDID-Voreinstellungen + EDID Blend-Funktion
-
Audio De-Embedding: Toslink-Ausgang (7CH PCM, DD, DD+, DTS)
-
Unterstützt HDR10, HDR10+, HLG, Dolby Vision, IMAX Enhanced
-
High Frame Rate bis 120 fps (4K/1080p)
-
VRR, ALLM, QMS, QFT, SBTM-Unterstützung
-
Kompaktes Design – ideal für Rack- oder Displaymontage
| Parameter | Wert |
|---|---|
| Video | |
| Video Resolutions | Up to 8K 60Hz 4:2:0 / 8K 30Hz 4:4:4 / 4K 120Hz |
| HDR Formats/Resolutions | 420, 422, 444 (10 and 12 Deep Color) HDR10, HDR10+, Dolby Vision, HLG |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Deep Color | Up to 16 Bit (1080p), up to 12 Bit (4K) |
| Scaling (Resolution, Output 2 Only) | 8K to 4K or 8K to 2K (1080p) |
| Audio | |
| Audio Formats Supported HDMI | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Audio Formats Supported Extracted (Digital Toslink) | LPCM up to 5.1 96kHz 24 Bit, Dolby Digital 5.1, DTS HiRes Audio |
| Audio Formats Supported Extracted (2CH Port) | PCM 2 CH |
| Distance | |
| HDMI In/Out (48Gbps) | Up to 4 Meters (using Bullet Train 48Gbps HDMI) |
| HDMI In/Out (w/ AOC Cable) (48Gbps) | Up to 100 Meters (using Bullet Train 48Gbps AOC) |
| Other | |
| Bandwidth | 40 Gbps (FRL 5) |
| HDCP | HDCP 2.3 and Earlier |

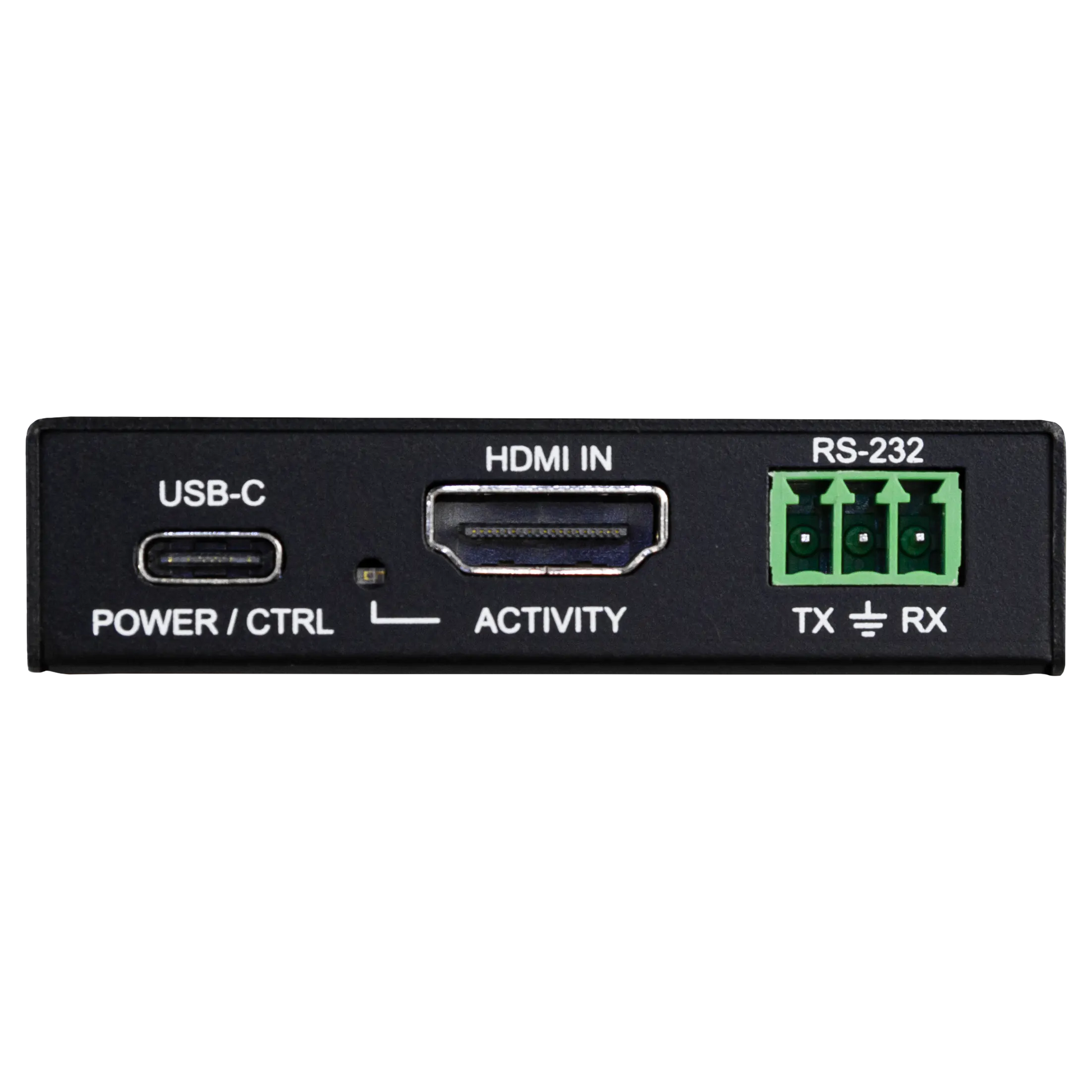

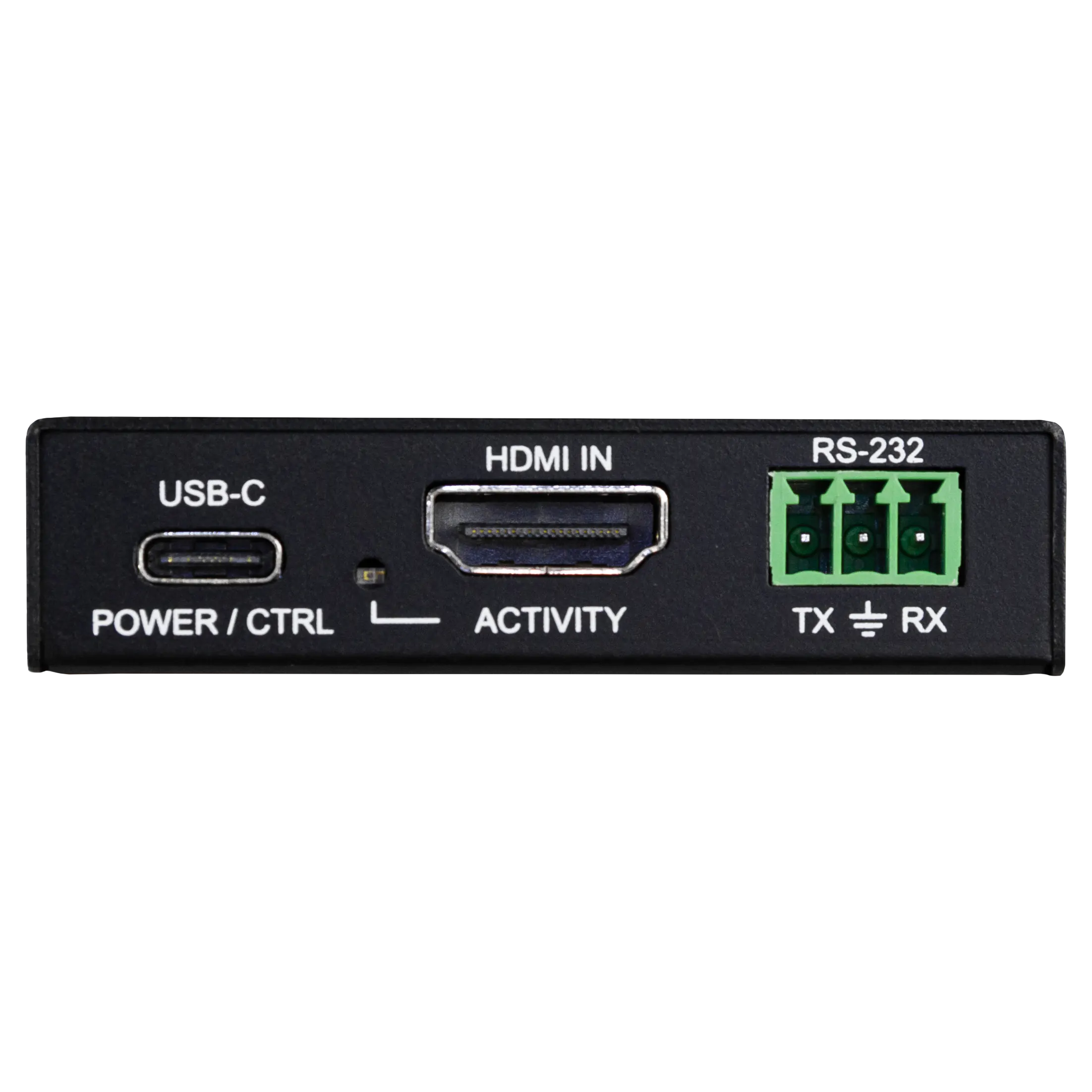

| Ports | |
| HDMI | Type A |
| Audio (Extracted Analog) | 3.5 mm |

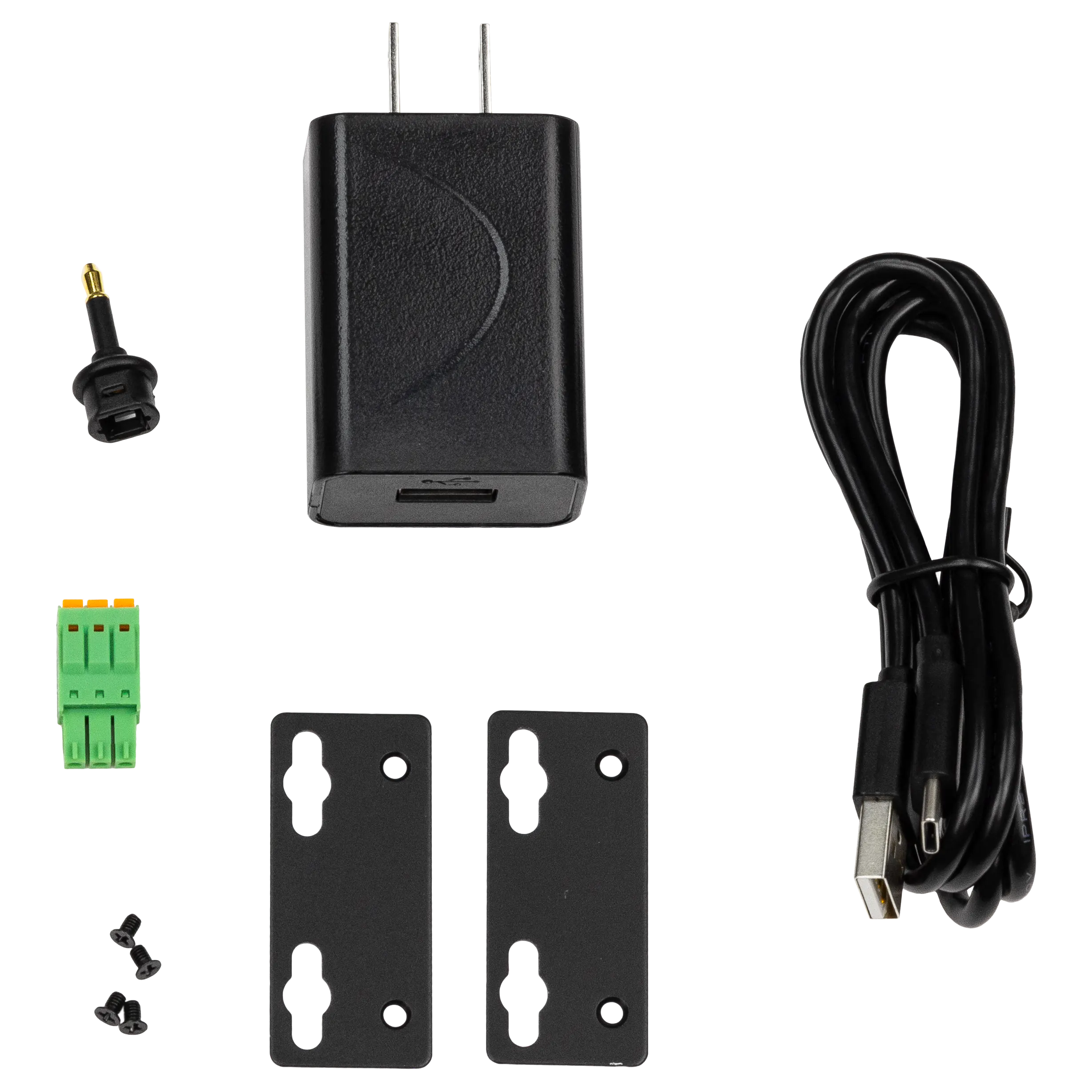

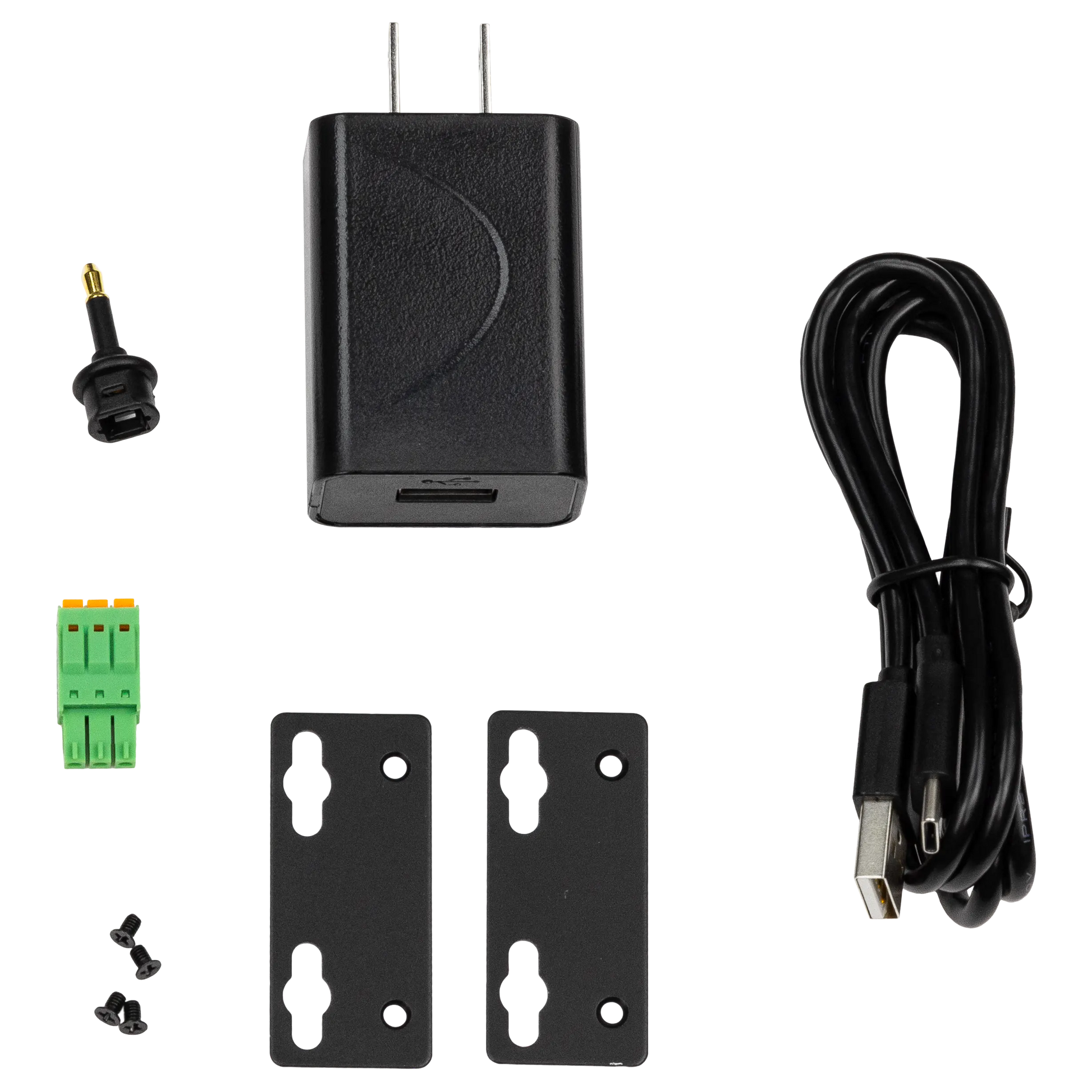

| Audio (Extracted Digital) | Optical Toslink – Mini Toslink Adaptor included |
| Firmware/Control | USB-C and RS232 (3-pin terminal block) |
| Power | USB-C |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Power | |
| Power Consumption (Total) | 2.5 Watts Max |
| Power Supply | Input: AC 100-240V ~ 50/60Hz Output: DC 5V 1A |
| Dimensions | |
| Dimensions (Unit Only Length/Width/Height) | mm: 64.88 x 100.1 x 16.1 inch: 2.55 x 3.94 x 0.63 |
| Dimensions (Packaged Length/Width/Height) | mm: 136.5 x 155.5 x 88.9 inch: 5.375 x 6.125 x 3.5 |
| Weight (Unit) | 0.32 lbs (0.15 kg) |
| Weight (Packaged) | 0.73 lbs (0.33 kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | |
