70M 18Gbps HDBaseT Receiver with Power Supply
AC-EX70-444-RNE-P – 4K HDR HDBaseT-Receiver mit 48V-Netzteil

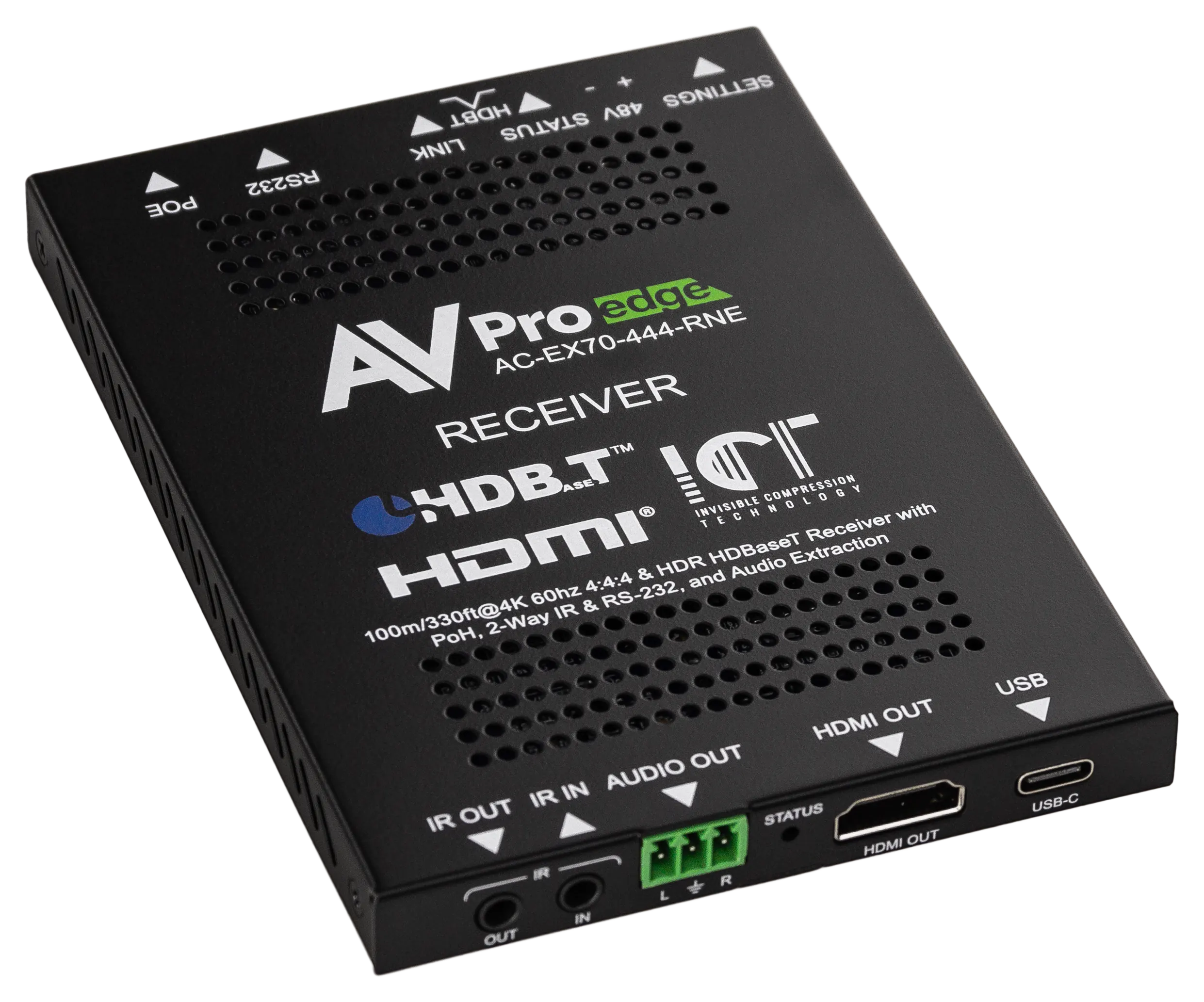

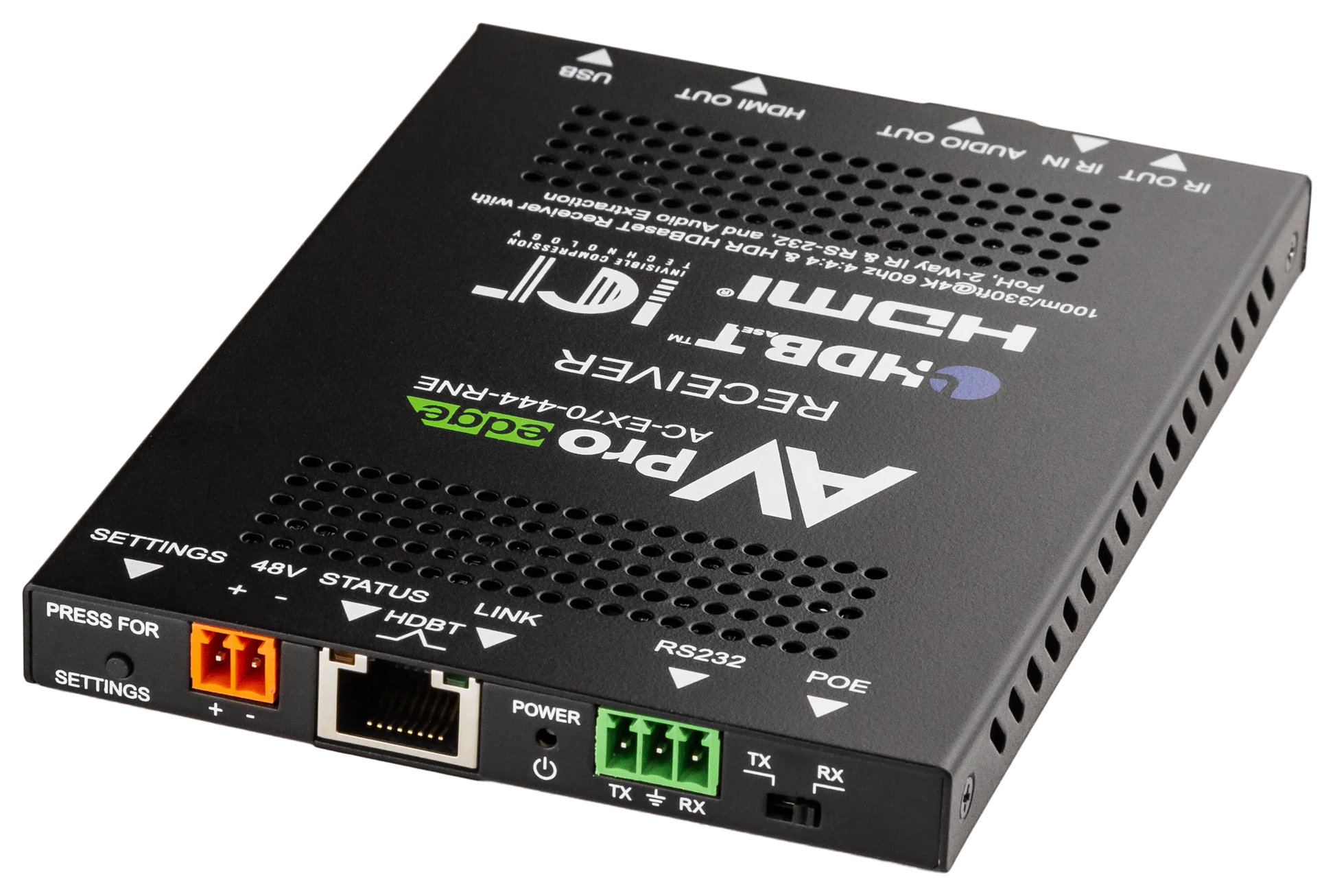

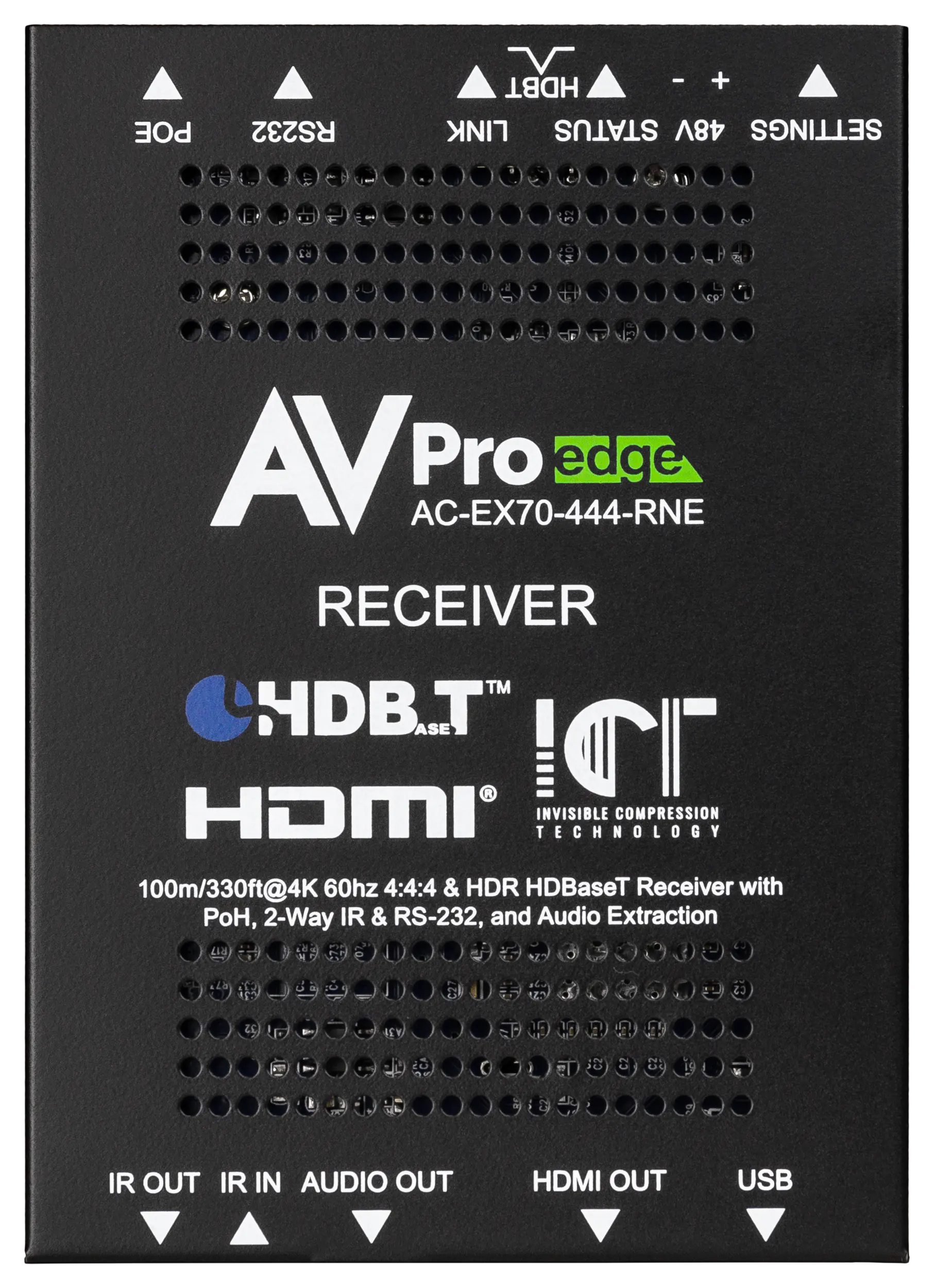

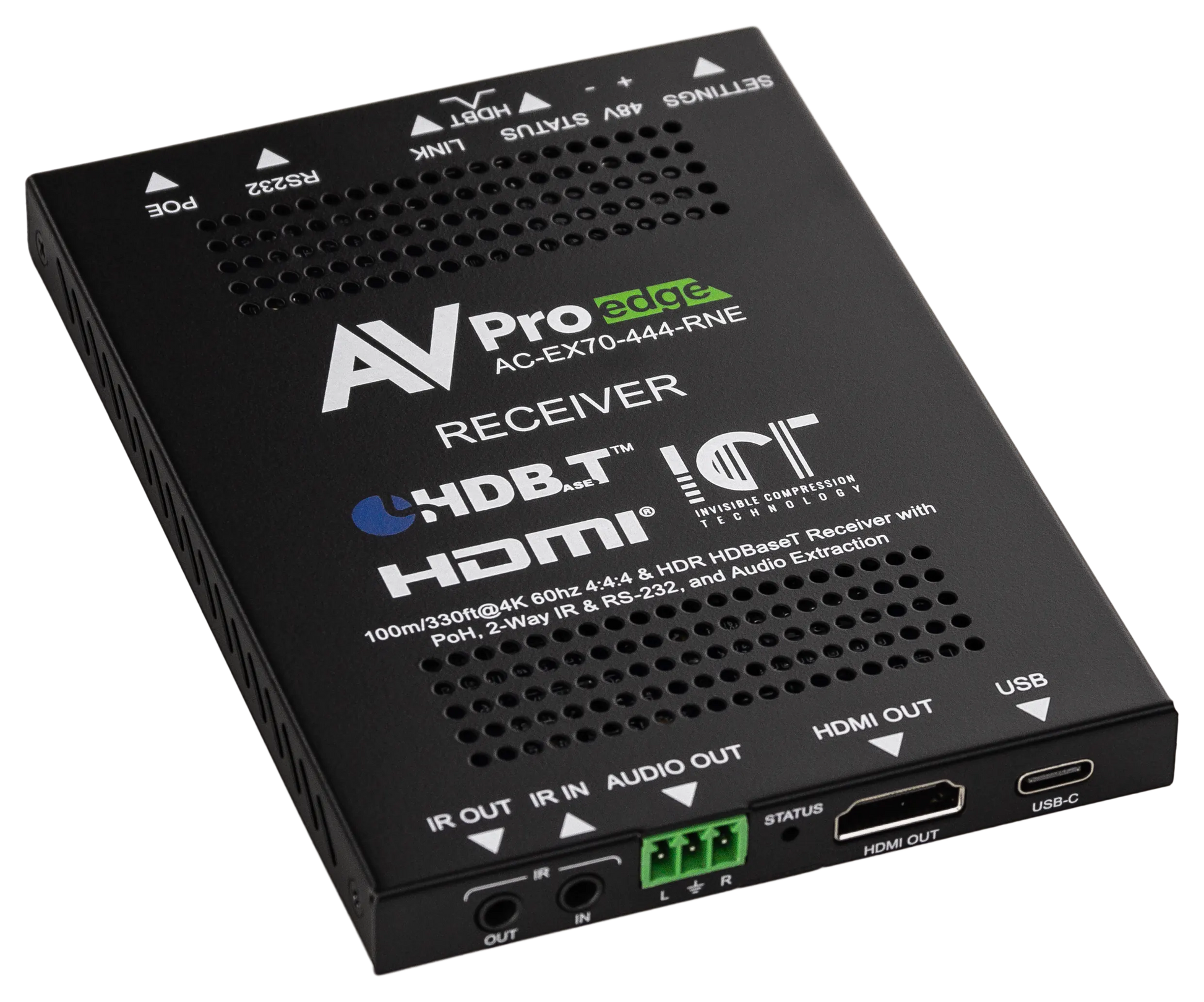

Der AVPro Edge AC-EX70-444-RNE-P ist ein leistungsstarker HDBaseT-Receiver, der speziell für die Verwendung mit AVPro Edge HDBaseT-Transmittern entwickelt wurde und ein 48V-Netzteil für den standalone Betrieb beinhaltet.

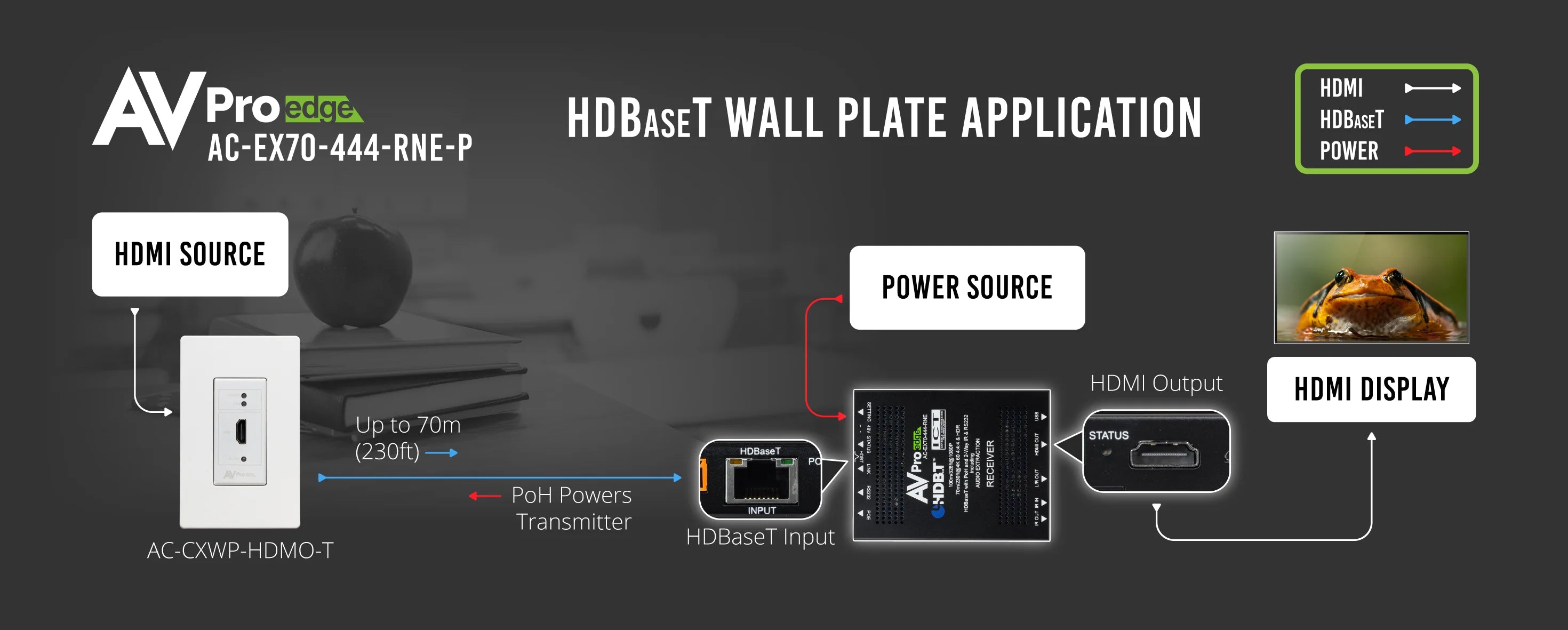

Er basiert auf dem bewährten AC-EX70-444-RNE-HDBaseT-Empfänger, der häufig mit AVPro Edge HDBaseT 18 Gbit/s ICT-Matrix-Switchern eingesetzt wird, und wurde für zusätzliche Flexibilität konzipiert – ideal für den Einsatz mit AVPro Edge ConferX-Wandanschlussplatten oder anderen Einzelanwendungen.
Leistungsstarke 4K HDR-Übertragung über HDBaseT
Mit dem AC-EX70-444-RNE-P demonstriert AVPro Edge einmal mehr seine führende Ingenieurskompetenz:
Die Übertragung eines unkomprimierten 18 Gbit/s UHD 4K60 (4:4:4) HDR-Signals über Kupferverkabelung ist dank der innovativen Invisible Compression Technology (ICT) möglich – ohne sichtbare Artefakte oder Farbverluste.
Der Receiver bietet beeindruckende Reichweiten:
-
4K60 (4:4:4) HDR: bis zu 70 Meter (230 ft)
-
1080p: bis zu 100 Meter (328 ft)
So werden hochauflösende, dynamische Bilder in perfekter Signalqualität – Pixel für Pixel – übermittelt.
Invisible Compression Technology (ICT)
Die exklusive ICT-Technologie von AVPro Edge hat die HDMI-Erweiterung über HDBaseT revolutioniert.
Sie überwindet die Bandbreitenbegrenzungen von 4K-Signalen über CAT5e, CAT6 und CAT6A-Kabel, indem ein proprietärer Algorithmus angewendet wird, der das Bild visuell verlustfrei komprimiert.
Vorteile der ICT-Technologie:
-
Übertragung von 4K60 (4:4:4) mit HDR10, HDR10+, Dolby Vision und HLG
-
Keine sichtbaren Kompressionsartefakte oder Farbbanding
-
Vollständig kompatibel mit hochbitratigen Audioformaten
-
Erhaltung von HDR-Metadaten und Deep Color
Das Ergebnis ist eine nahezu perfekte Reproduktion des Originalsignals – selbst auf hochwertigen professionellen Displays.
Zuverlässige 4K60-HDR-Verlängerung
Der Receiver unterstützt HDCP 2.2/2.3 und kann 4K-Quellen über 70 Meter sowie 1080p-Signale über 100 Meter übertragen.
Selbst anspruchsvolle Formate wie Dolby Vision, HDR10+ oder HLG werden fehlerfrei übermittelt – ideal für Heimkino-, Konferenz- oder AV-Integrationsprojekte mit hohen Anforderungen an Farbgenauigkeit und Dynamikumfang.
Bidirektionale Steuerung (IR & RS-232)
Die integrierte bidirektionale Steuerung ermöglicht die Signalübertragung von IR- und RS-232-Befehlen über dieselbe HDBaseT-Leitung.
So können Quellen oder Displays über Entfernungen von bis zu 70 Metern kontrolliert werden –
für maximale Flexibilität bei Planung und Integration.
Integrierte Fehlerdiagnose
Dank der Onboard-Testfunktionen kann der Receiver 1080p- oder 4K-Testbilder generieren, um Kabelverbindungen, Quellen oder Displays zu prüfen.
Dies spart Zeit bei der Installation und erleichtert die Fehlerbehebung direkt vor Ort – ohne zusätzliche Testgeräte.
Technische Highlights:
-
HDBaseT-Receiver für professionelle 4K HDR-Anwendungen
-
HDMI 2.0-Unterstützung mit 18 Gbit/s Bandbreite (ICT)
-
Volle HDR-Unterstützung – inkl. HDR10, HDR10+, Dolby Vision & HLG
-
Reichweite: bis 70 m (4K) / 100 m (1080p)
-

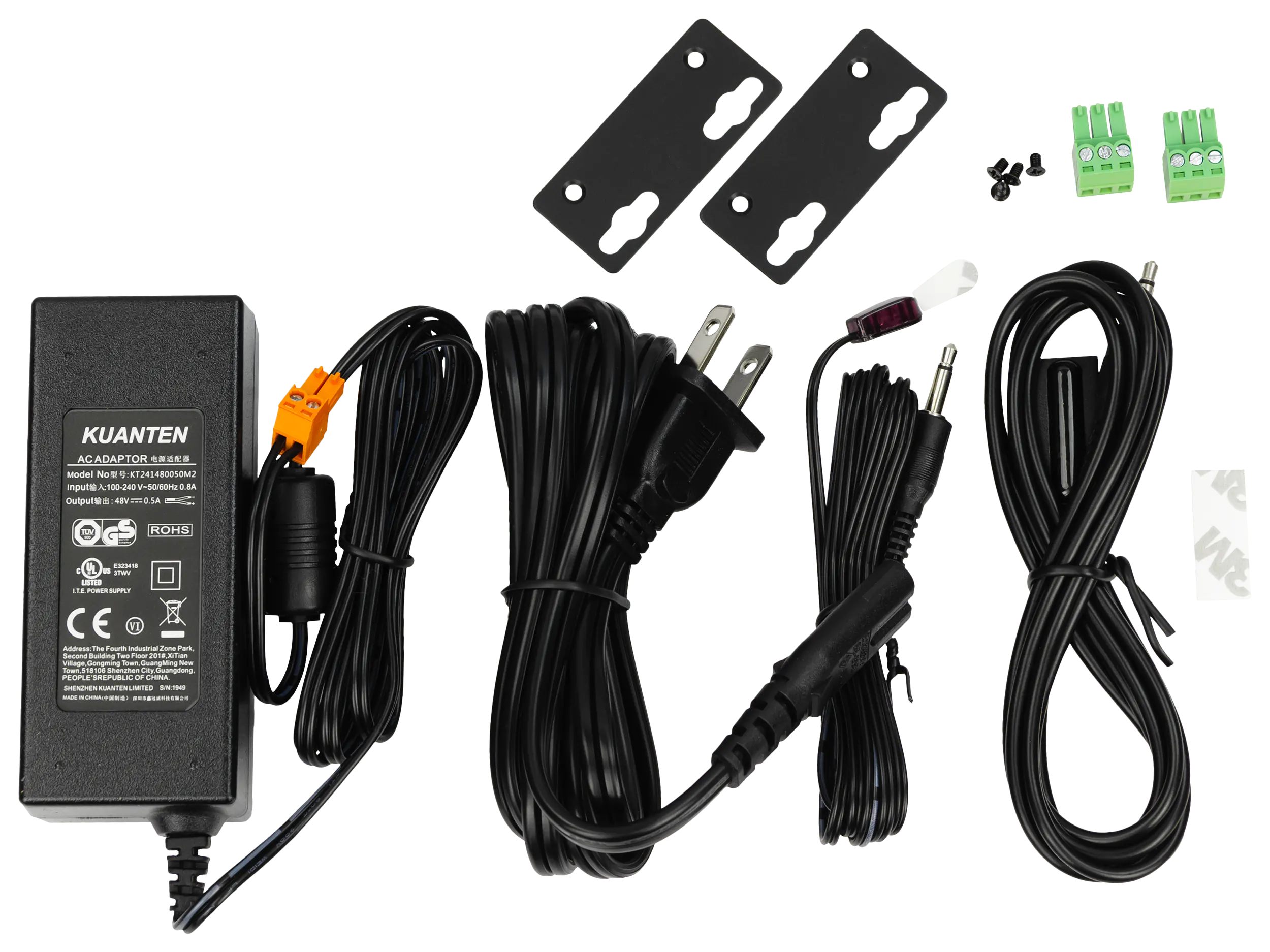

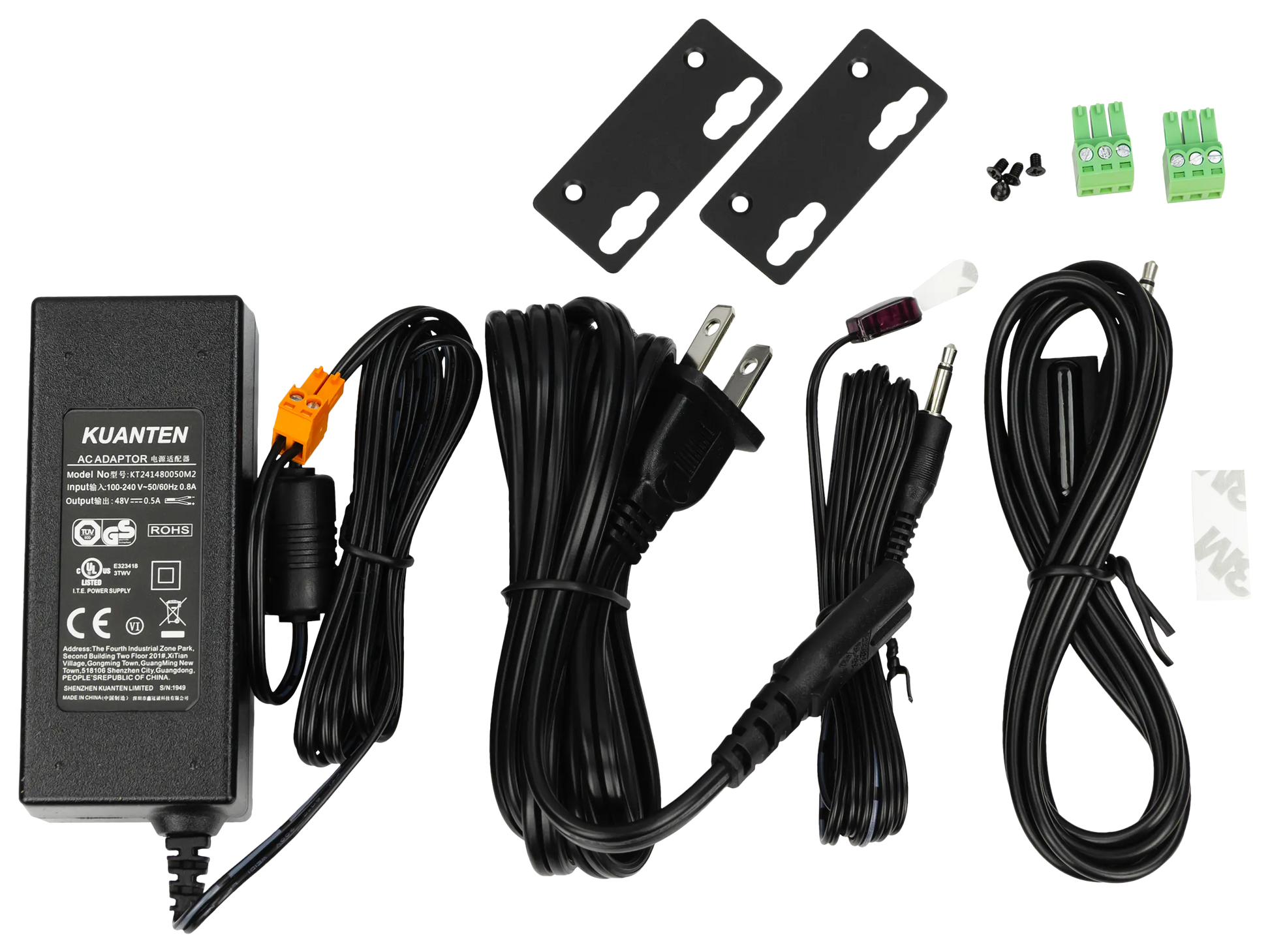

48V-Netzteil im Lieferumfang für Standalone-Betrieb
-
Bidirektionale IR- & RS-232-Steuerung über HDBaseT
-
Integrierte Testbilder zur Signalprüfung
-
Kompaktes, schlankes Design für flexible Installationen
| Parameter | Wert |
|---|---|
| Video Resolutions | Up to 4K 60Hz 4:4:4 |
| VESA Resolutions | Up to DCI 4K (4096x2160) |
| HDR Formats/Resolutions | 420, 422, 444 (10 and 12 Deep Color) HDR10, HDR10+, Dolby Vision (24/30 Frames), HLG, Dolby Vision |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Deep Color | Up to 16 bit (1080), Up to 12 bit (4K) |
| Audio Formats Supported HDMI | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Audio Formats Supported Extracted (2CH Port) | PCM 2 Ch (No Downmix) |
| HDBaseT (CAT) Distance (4K) | 70 Meters / 230 Feet (Cat 6a) |
| HDBaseT (CAT) Distance (Full HD) | 100 Meters / 330 Feet (Cat 6a) |
| HDMI Lead In/Out (4K60 4:4:4) | Up to 50 Feet (using Bullet Train HDMI) |
| HDMI Lead In/Out (w/ AOC Cable) (4K60 4:4:4) | Up to 130 Feet (using Bullet Train AOC) |
| Bandwidth | 18 Gbps (w/ ICT) |
| HDCP | HDCP 2.3 and Earlier |

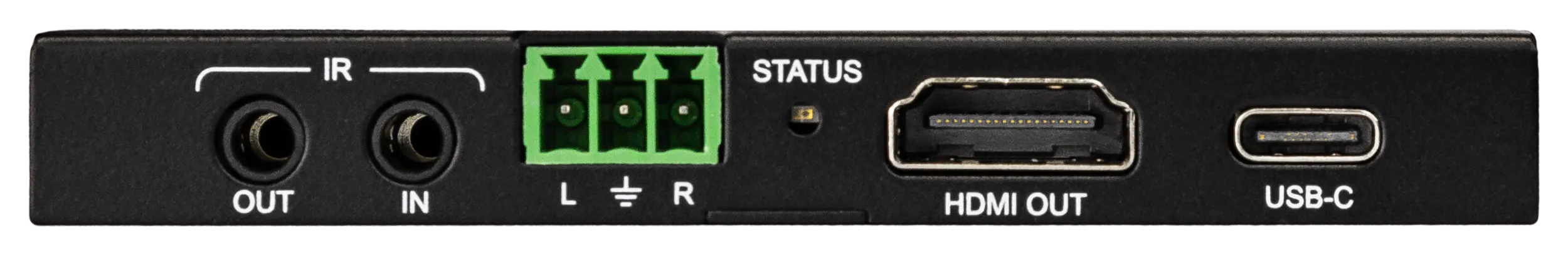

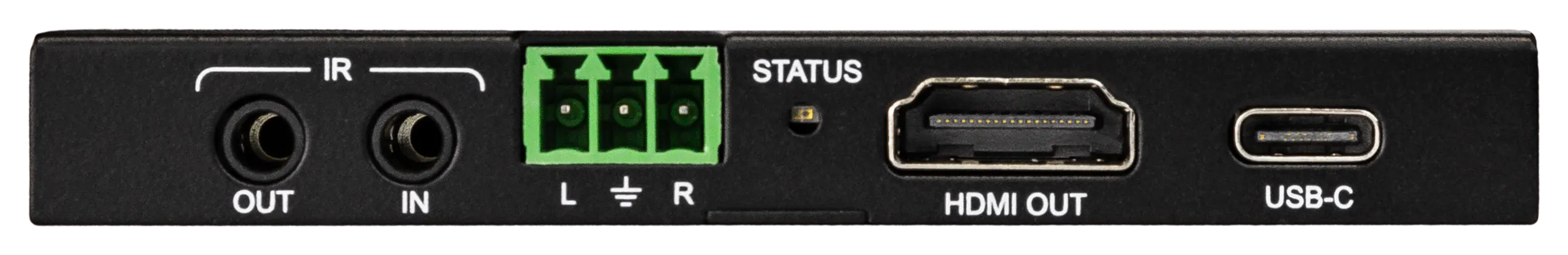

| HDMI | Type A |

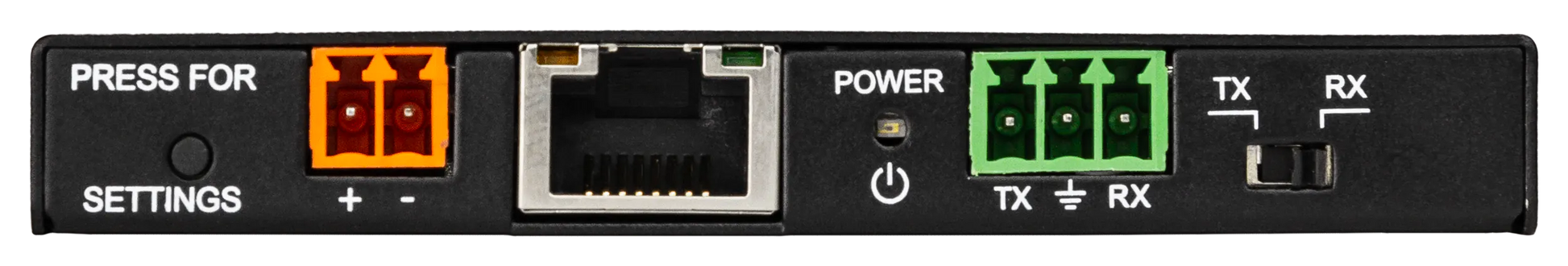

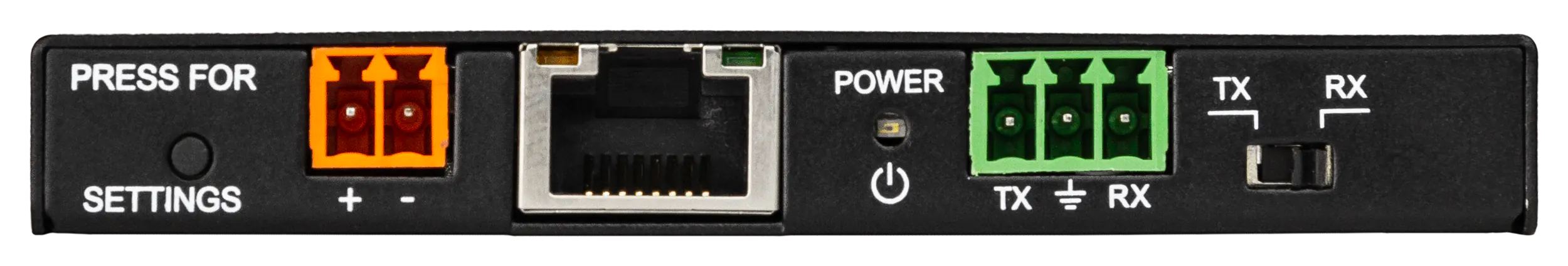

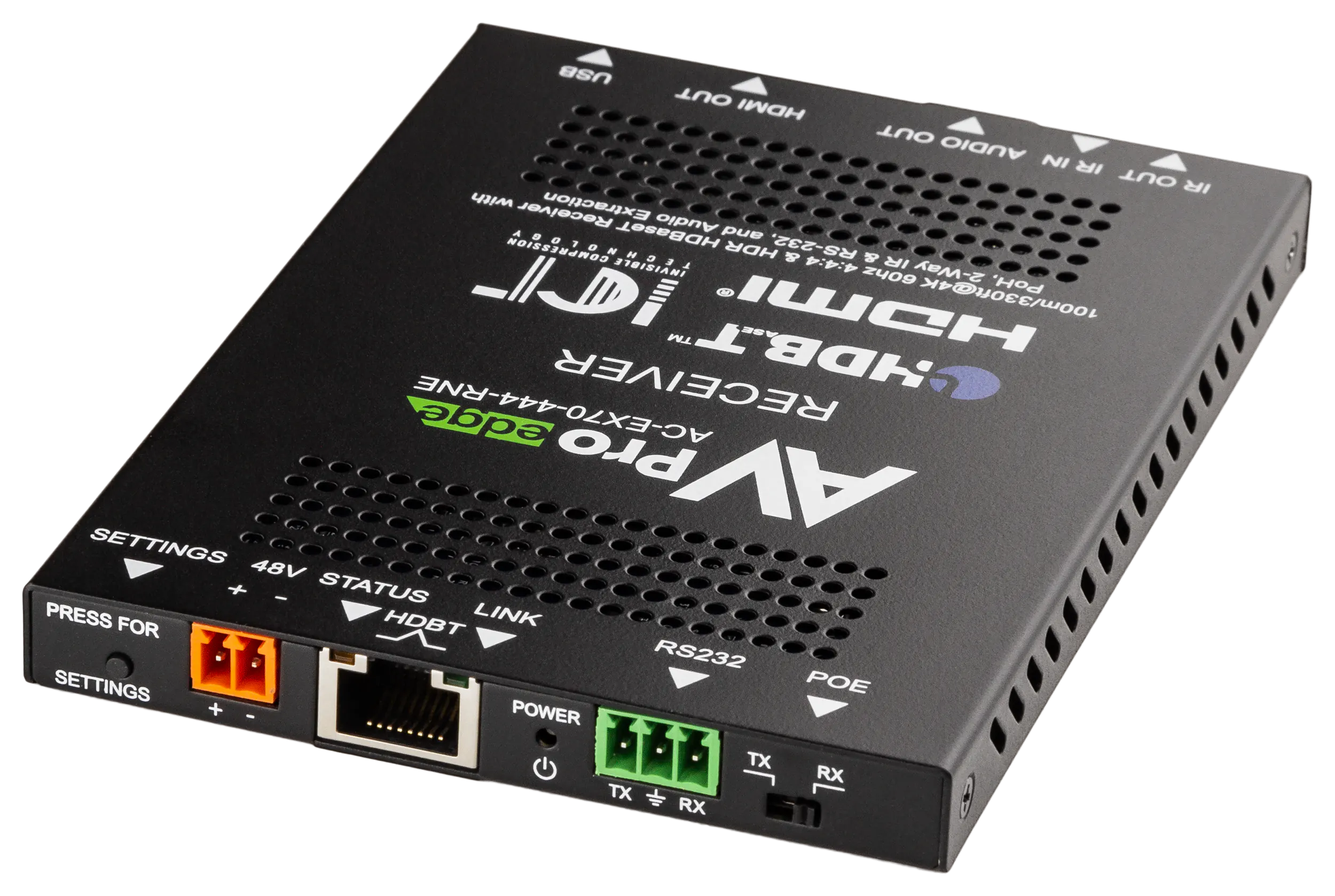

| HDBaseT | RJ45 w/ PoH for HDBaseT Receivers |
| Audio (Extracted Analog) | 3 pin terminal block (Unbalanced) |
| IR TX | 3.5MM Mono (2 Conductor) |
| IR RX | 3.5mm Stereo (3 Conductor) |
| RS-232 | 3 Pin Terminal Block |
| Power | 2 Pin Terminal Block |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Power Consumption (Total) | 12 Watts Max |
| Power Supply - Matrix | Input: AC 100-240V ~ 50/60Hz Output: DC 48V 0.5A |
| Dimensions (Unit Only Height/Depth/Width) | mm: 132 x 100 x 18 inch: 5.19 x 3.94 x 0.69 |
| Dimensions (Packaged Height/Depth/Width) | mm: 137 x 194 x 45 inch: 5.38 x 7.62 x 1.75 |
| Weight (Unit) | 0.5 lb / 0.23 kg |
| Weight (Packaged) | 1 lb / 0.45 kg |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | |
