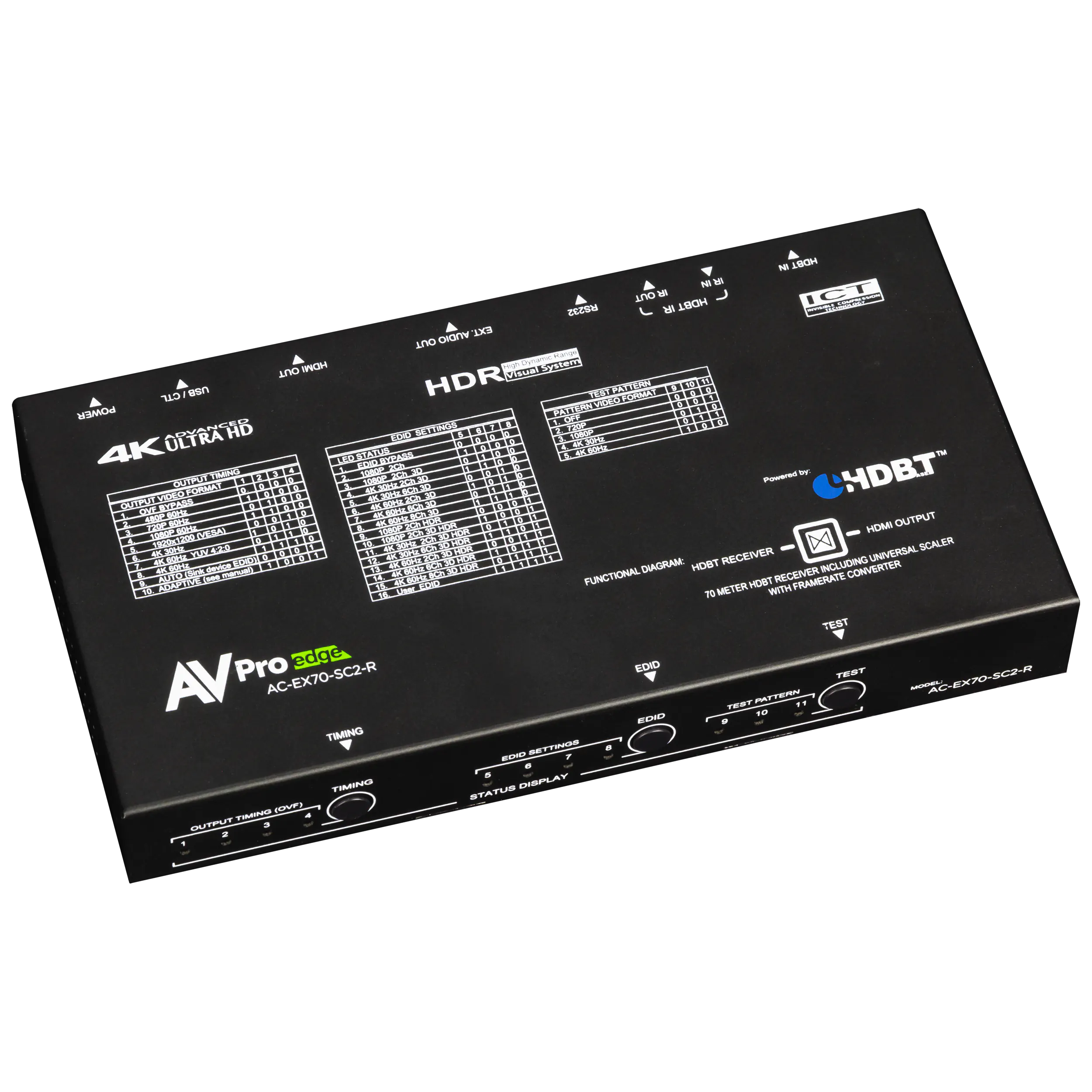

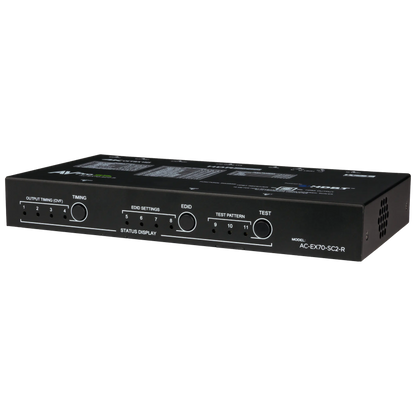

70M 18Gbps HDBaseT Receiver and Scaler

AC-EX70-SC2-R – HDBaseT-Receiver mit integriertem 4K-Scaler

Der AVPro Edge AC-EX70-SC2-R ist die optimale Lösung für professionelle Integratoren, die Videosignale über große Entfernungen verteilen und gleichzeitig eine perfekte Bildqualität beibehalten möchten.

Dank seiner Vielseitigkeit ermöglicht dieses Gerät nicht nur Up- und Downscaling, sondern bietet auch umfassendes EDID-Management (einschließlich 4K HDR EDIDs) und Audio-Extraktion direkt aus dem Signalstrom.

Dieser HDBaseT-Receiver mit integriertem Scaler unterstützt 18 Gbit/s 4K-HDR-Signale und sorgt gleichzeitig dafür, dass ältere Displays mit 480p-, 720p- oder 1080p-Auflösung stets die optimale Bildqualität erhalten – basierend auf den Einstellungen des Installateurs.

---

Stabile Signalverteilung über HDBaseT

Durch die Übertragung von Audio und Video via HDBaseT wird ein stabiles, unverfälschtes Signal gewährleistet – ohne Abhängigkeit von IP-Netzwerken oder Switches.
So bleibt die Bildqualität dauerhaft erhalten, ohne dass eine Signalverschlechterung über die Zeit auftritt.

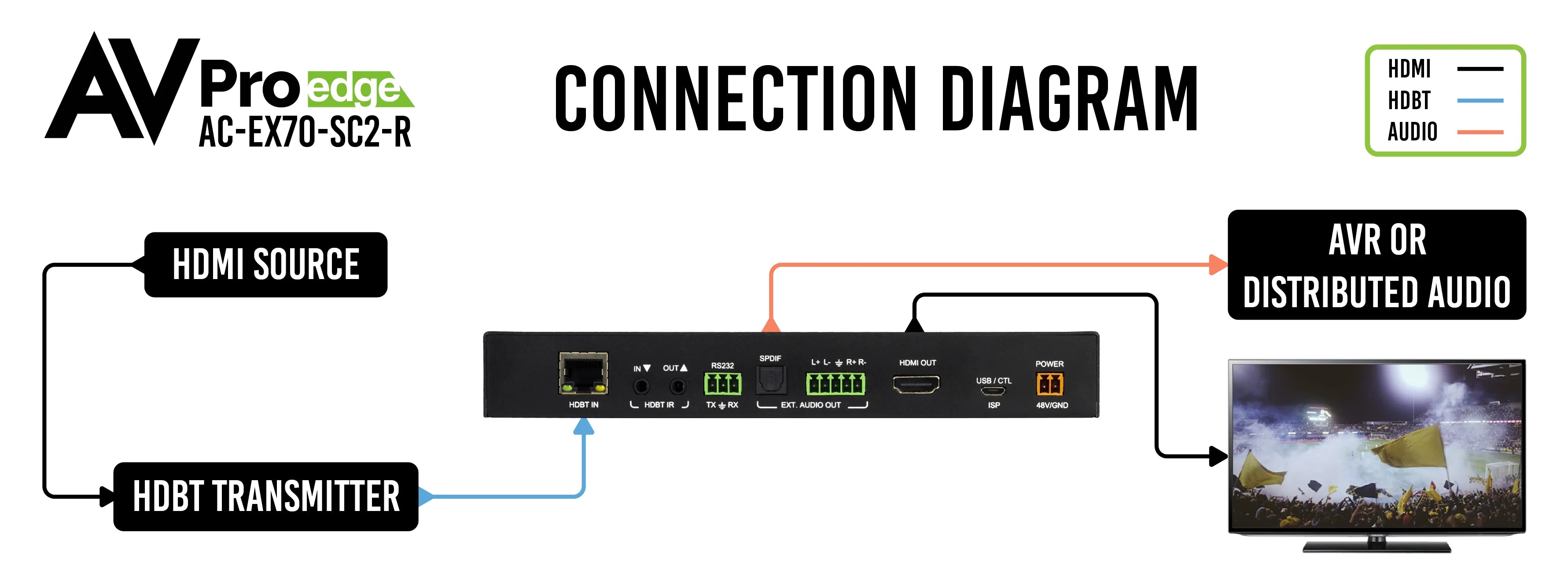

Der AC-EX70-SC2-R arbeitet nahtlos mit allen AVPro Edge HDBaseT-Matrix-Switchern zusammen und liefert stets die bestmögliche Auflösung für jedes Display im System.

---

Volle HDR-Unterstützung

Mit einer Vielzahl integrierter HDR-EDIDs kann HDR auf kompatiblen Displays unabhängig von der verwendeten Infrastruktur aktiviert werden.
Das sorgt für höchste Flexibilität in der Systemplanung und erlaubt es Installateuren, HDR-Inhalte gezielt dort bereitzustellen, wo sie benötigt werden – auch bei gemischten Systemen mit älteren Geräten.

---

Fixes Up-/Downscaling am Ausgang

Eine der wichtigsten Funktionen in modernen Hybrid-Systemen:
Viele AVRs, Matrix-Switcher oder andere Geräte können Signale nicht skalieren – der AC-EX70-SC2-R schon.

Damit kann die Ausgabeauflösung fest eingestellt werden, unabhängig vom eingehenden Signal.
Beispiel:
Ein 720p-Eingang kann auf 4K hochskaliert werden – oder umgekehrt.
Das sorgt für maximale Kontrolle und Kompatibilität in jedem Setup.

---

Interlaced-zu-Progressive-Skalierung

Die integrierte Interlaced-to-Progressive-Skalierung beseitigt Probleme mit 1080i-Signalquellen, indem sie Halbbildsignale (Interlaced) in Vollbilder (Progressive) umwandelt.
So kann ein 1080i-Signal z. B. in 1080p, 4K30Hz, 4K60Hz 4:2:0 oder 4K60Hz 4:4:4 umgewandelt werden – je nach Bedarf.

Ideal für den Einsatz mit Set-Top-Boxen, Kabel- oder Satellitenreceivern, die oft ältere Signalformate verwenden.

---

Adaptive Scaling Mode – exklusiv von AVPro Edge

Der Adaptive Scaling Mode wurde speziell entwickelt, um Probleme mit älteren Signalquellen (z. B. 720p oder 1080i) zu lösen.
Viele moderne Displays oder Signalverteilungen haben Schwierigkeiten mit diesen Legacy-Formaten.

Die Lösung:

• Signale unter 1080p werden automatisch auf 1080p konvertiert.

• 4K- und HDR-Signale werden unverändert weitergeleitet.

So lassen sich ältere Quellen problemlos in moderne Systeme integrieren, ohne Stabilitätsprobleme oder Qualitätsverluste.

---

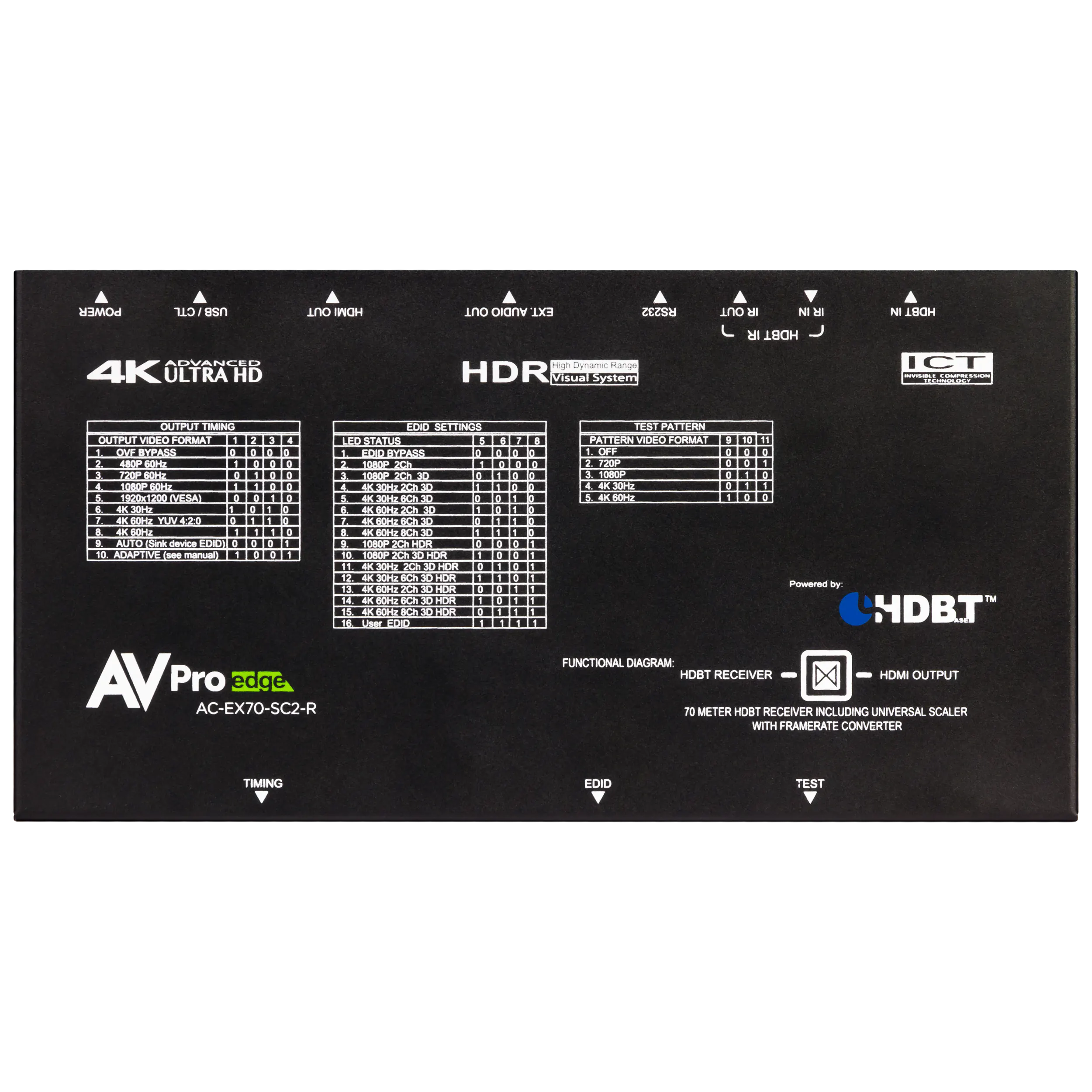

Fortschrittliches EDID-Management

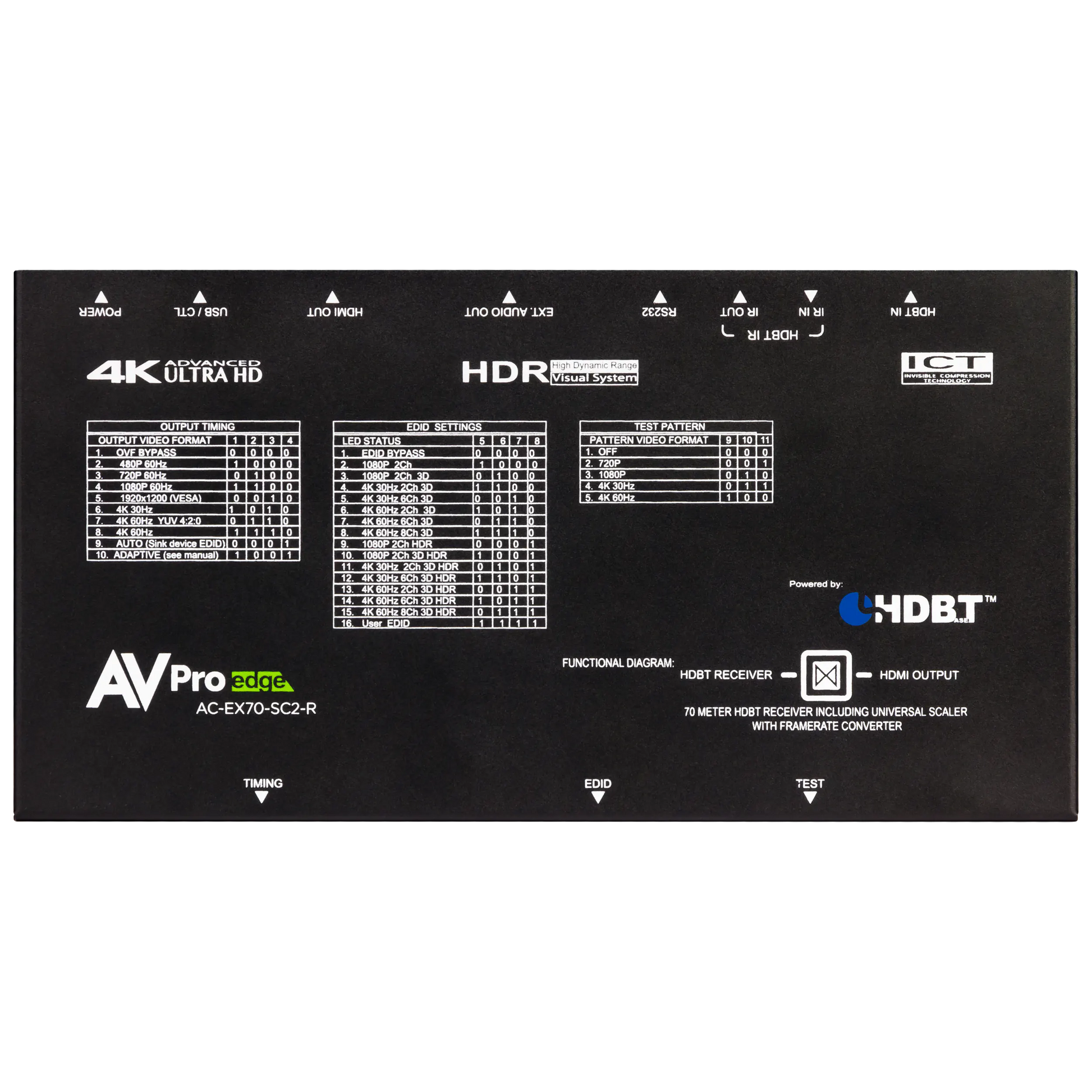

Der AC-EX70-SC2-R ist der einzige Receiver, der 16 vorinstallierte EDID-Profile bietet – von Legacy-Auflösungen (480p) bis hin zu voller 4K- und HDR-Unterstützung.
Zusätzlich verfügt er über:

• Benutzerdefinierte EDID-Slots für zukünftige Updates oder Sonderanwendungen

• EDID-Bypass-Modus, um die EDID des Displays direkt zu verwenden

Damit hast du volle Kontrolle über Signalverhandlungen, unabhängig von der verwendeten Hardware.

---

L/R Audio De-Embedding

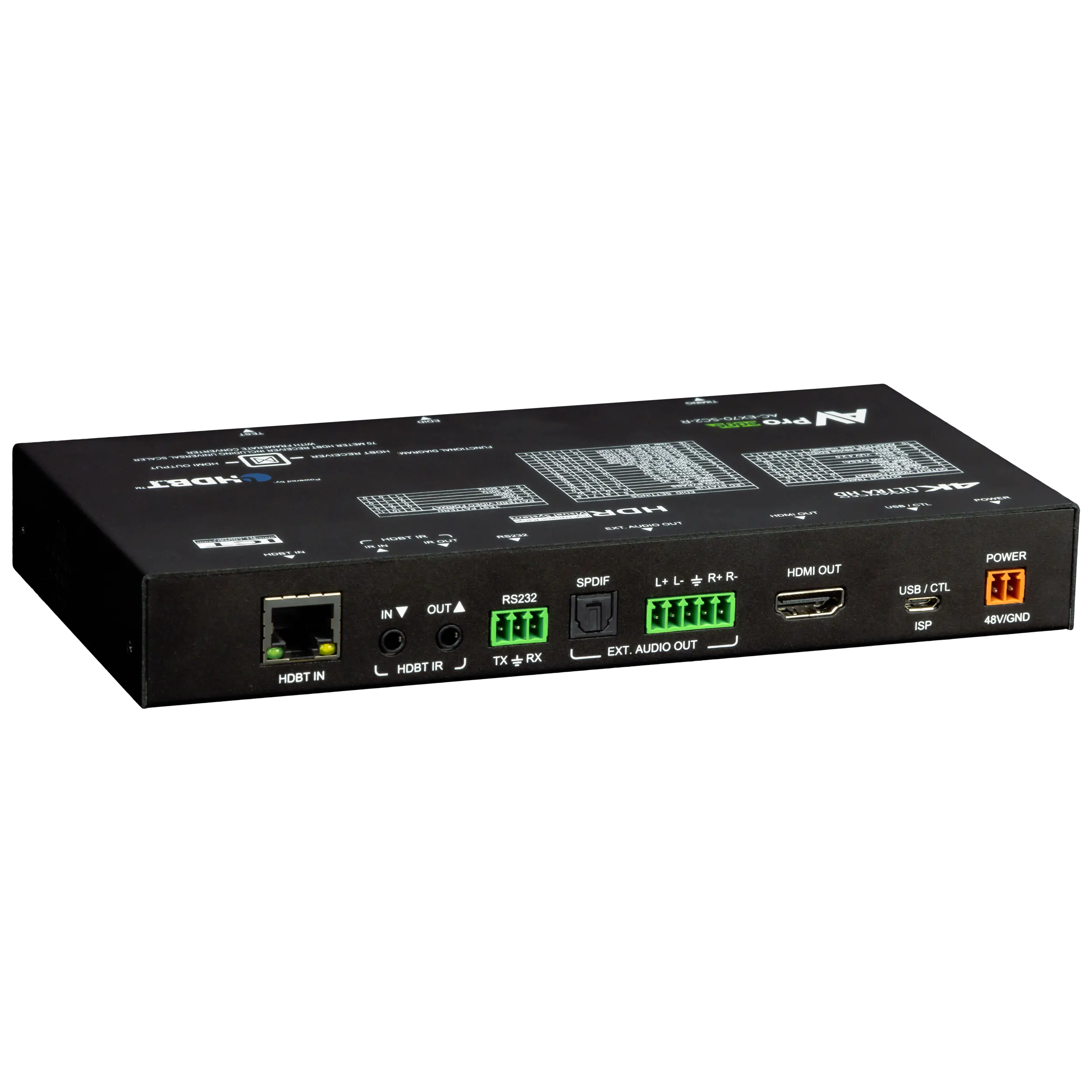

Der AC-EX70-SC2-R ermöglicht die Audioextraktion (De-Embedding) direkt aus dem HDMI-Signal.
So kann das Audiosignal an beliebiger Stelle im System abgegriffen und an externe Audiogeräte weitergeleitet werden.

Hinweis: PCM-Stereo (2-Kanal) – kein Downmixing.

Mehrere AC-EX70-SC2-R-Geräte können kombiniert werden, um mehrere Audio-Streams parallel aus unterschiedlichen Quellen oder Ausgängen zu extrahieren.

---

Integrierte Testbilder zur Fehlerdiagnose

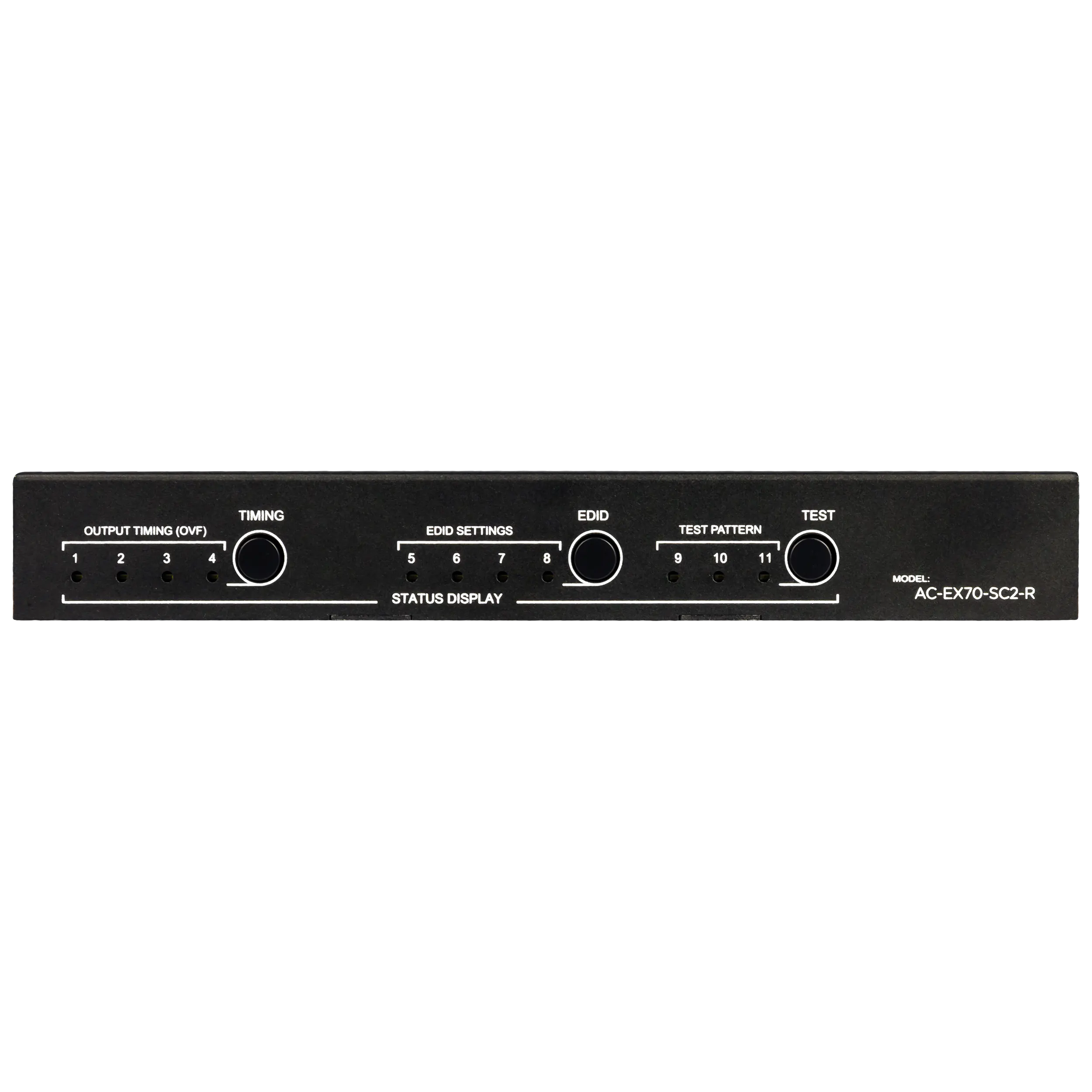

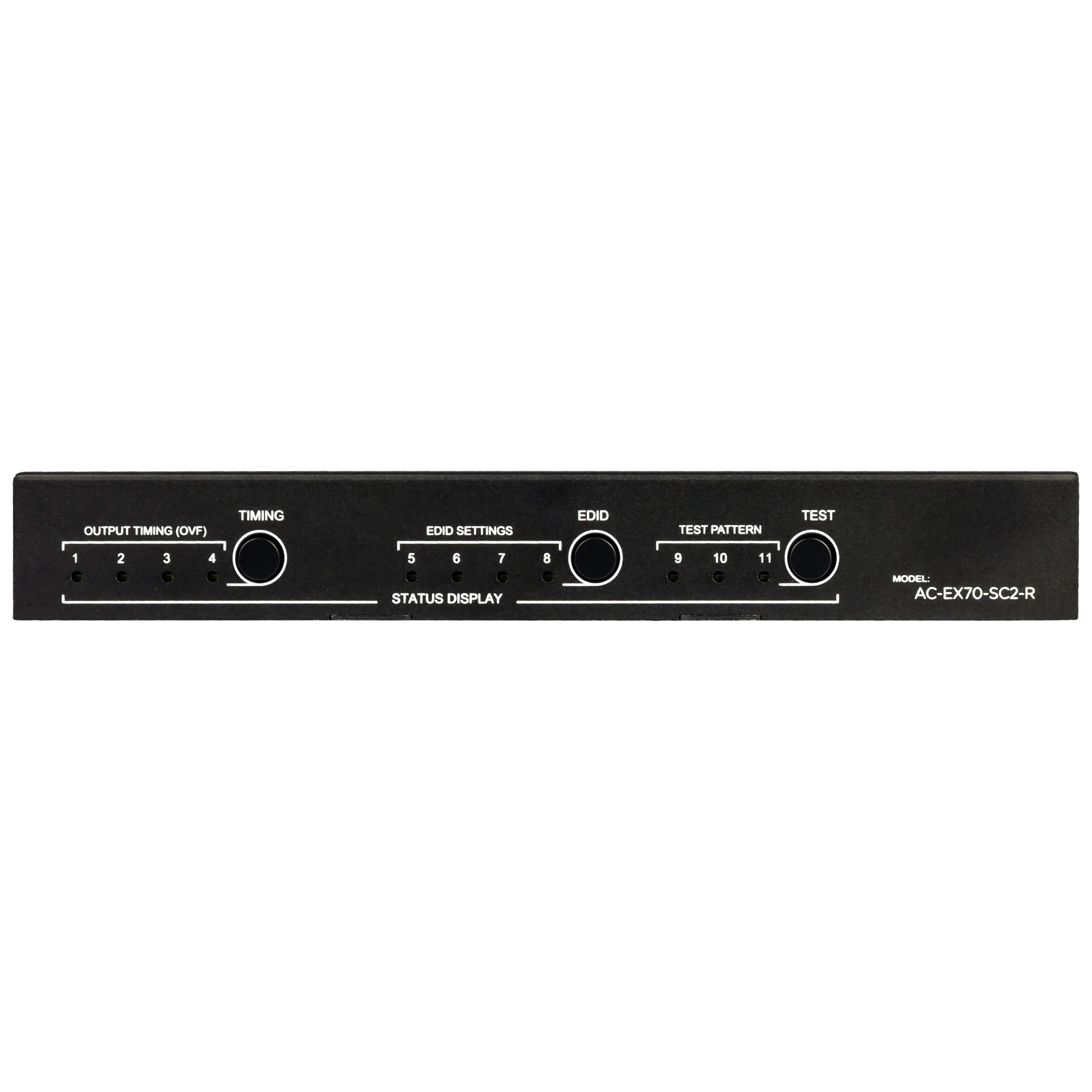

Der Receiver/Scaler kann Testmuster in 720p, 1080p oder 4K generieren, um Installations- oder Signalprobleme schnell zu identifizieren.
Damit lassen sich Kabel, Quellen, Repeater und Displays direkt prüfen –
so weiß der Installateur sofort, ob die Infrastruktur korrekt funktioniert, ohne zusätzliche Testgeräte.

---

Technische Highlights

• HDMI 2.0-Unterstützung

• 18 Gbit/s Bandbreite mit ICT-Technologie

• Volle HDR-Kompatibilität (HDR10, HDR10+, Dolby Vision, HLG)

• Fixes Up-/Downscaling am Ausgang

• Interlaced-zu-Progressive-Konvertierung

• Adaptive Scaling Mode für Legacy-Quellen

• 16 EDID-Profile + Benutzer-EDIDs + EDID-Bypass

• L/R Audio De-Embedding (PCM 2.0)

• Integrierte Testbilder (720p/1080p/4K)

• Kompatibel mit allen AVPro Edge HDBaseT-Matrix-Switchern

• Perfekt für gemischte Systeme mit unterschiedlichen Displaytypen

---
