AC-EX70-UHD – 70-Meter 4K-HDMI-Extender-Kit
Der AVPro Edge AC-EX70-UHD ist der leistungsstärkste und zugleich kosteneffizienteste 70-Meter-HDBaseT-Extender seiner Klasse.
Er bietet eine zuverlässige, moderne Lösung für die Verteilung hochwertiger 4K-UHD-Signale über große Entfernungen – sowohl im kommerziellen als auch im privaten Bereich.
Mit der Möglichkeit, mehrere Extender zu kaskadieren, wird zuverlässige und preiswerte HDMI-Übertragung selbst in komplexen Installationen problemlos möglich.
Ideal für Wohnräume, Einzelhandel, AV-Veranstaltungen, aber auch für Rechenzentren, Kontrollräume, Konferenzräume, Schulen und Unternehmensanwendungen.
(Nicht kompatibel mit AC-CXWP-XX-Einheiten.)
HD & UHD 4K HDMI-Übertragung
Das AC-EX70-UHD-KIT wurde entwickelt, um HD- und UHD-Video mit höchster Signalqualität über große Distanzen zu transportieren.
Die HDBaseT-Technologie ersetzt herkömmliche kurze HDMI-Kabel durch Standard-CAT6A-Leitungen, sodass unkomprimierte HDMI-Signale verlustfrei über Entfernungen von bis zu 70 Metern (1080p) oder 40 Metern (4K) übertragen werden.
Die Signalqualität bleibt perfekt erhalten, ganz gleich, ob Sie das System im Heimkino, in Schulungsräumen oder in professionellen AV-Umgebungen einsetzen.
Umfassendes EDID-Management
Oft werden ältere Displays in neue Systeme integriert – deren veraltete EDIDs führen jedoch häufig zu Signalproblemen.
Der AC-EX70-UHD löst dieses Problem mit einem robusten EDID-Management-System:
-
Anpassung von Videoauflösungen und Audio-Codecs
-
EDID-Kopie-Funktion für bekannte, stabile Setups
-
Zuverlässige HDCP-Kompatibilität für fehlerfreie Signalwiederholung
So bleibt Ihr System jederzeit stabil und kompatibel, unabhängig von der Display-Generation.
Übertragungsreichweite
-
1080p-Signale: bis zu 70 Meter (230 ft)
-
4K-Signale: bis zu 40 Meter (115 ft)
Für Neubauten oder professionelle Installationen wird der Einsatz von geschirmtem CAT6A-Kabel empfohlen, um maximale Signalqualität sicherzustellen.
Stromversorgung (PoH)
Dank Power over HDBaseT (PoH) kann das gesamte System von einer einzigen Seite aus mit Strom versorgt werden –
ob vom Transmitter oder Receiver.

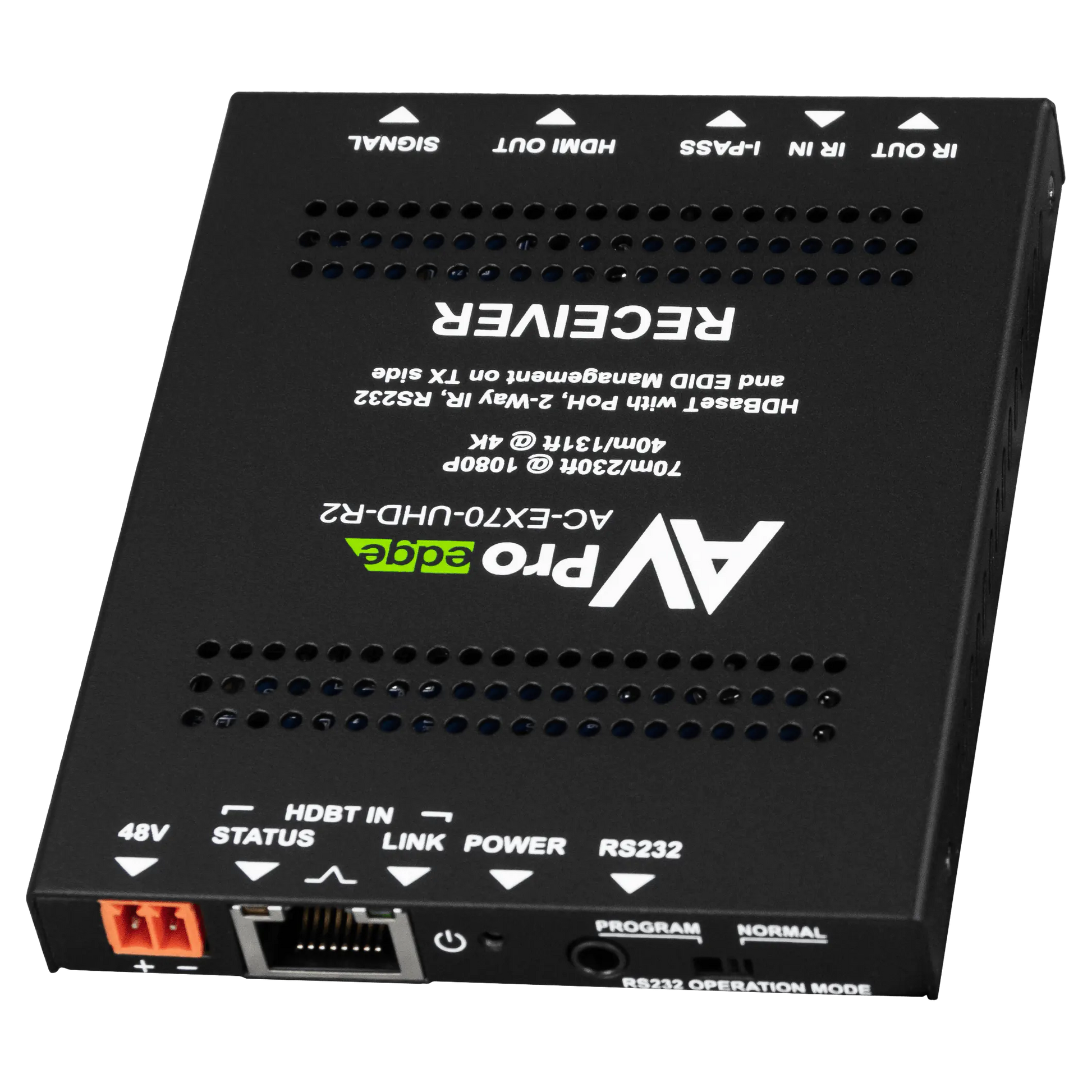

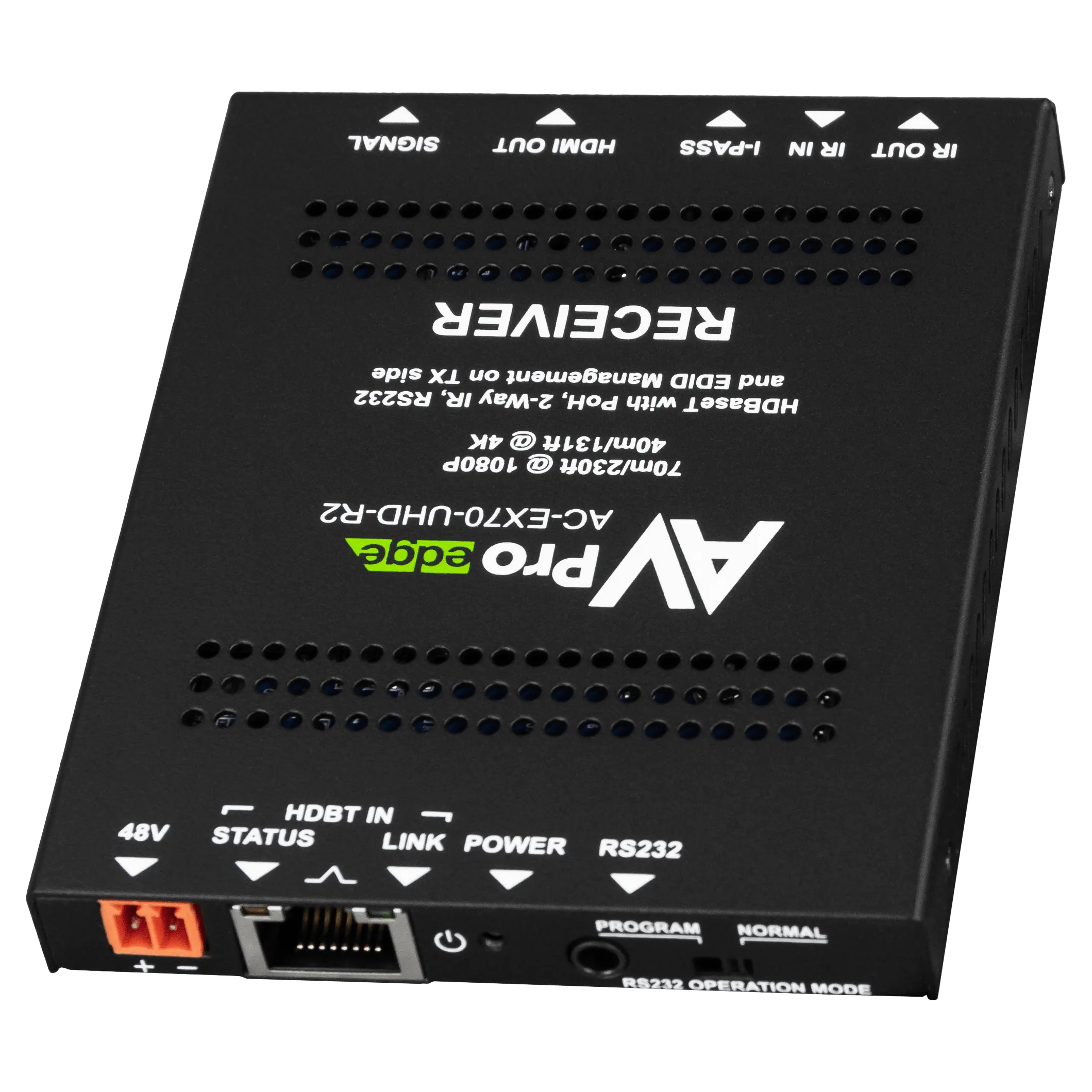

Beide Geräte sind kompakt (etwa Smartphone-Größe) und lassen sich flexibel positionieren, z. B. direkt hinter einem Display oder in einem Technikrack.
Steuerungsoptionen
Der Extender bietet bidirektionale Steuerung für IR und RS-232 – ideal für professionelle Installationen:
-
Einfaches IR-Passthrough über die I-PASS-Funktion
-
Weiterleitung von Steuerbefehlen über dasselbe CAT-Kabel wie das Videosignal
-
Saubere, effiziente Verkabelung ohne zusätzliche Geräte
So behalten Sie volle Kontrolle über Quellen und Displays, selbst über große Entfernungen hinweg.
Vor-Ort-Updates
Firmware-Updates können direkt am Installationsort durchgeführt werden –
ohne Ausbau oder Unterbrechung des Betriebs.
Das spart Zeit, vereinfacht Wartung und erhöht die Systemzuverlässigkeit.
Technische Highlights
-
HDMI 2.0 & HDCP 2.2-Kompatibilität
-
Übertragungsdistanz:
-
70 m bei 1080p
-
40 m bei 4K UHD
-
-
Volle HDR-Unterstützung (HDR10, HDR10+, Dolby Vision, HLG)
-
10,2 Gbit/s Bandbreite für 4K60 (4:2:0) oder 4K30 (4:4:4)
-
Umfassendes EDID-Management
-
PoH (Power over HDBaseT)
-
Bidirektionale IR- & RS-232-Steuerung
-
Firmware-Updates vor Ort möglich
-
Kompaktes, flexibles Design für jede Installationsumgebung
| Kategorie | Parameter | Wert |
|---|---|---|
| Video | Video Resolutions | Up to 4K 60Hz 4:2:0 & 4K30 4:4:4 |
| Video | VESA Resolutions | Up to 2560X2048 (QSXGA) |
| Video | HDR Formats/Resolutions | 4K24 4:2:2 12 BIT, 4K24 4:2:0 10 BIT |
| Video | Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Video | Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Video | Deep Color | Up to 16 bit (1080) Up to 12 bit (4K) |
| Audio | Audio Formats Supported HDMI | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Distance | HDBaseT Distance (4K & HDR) | 40 Meters (131 Feet) (Cat 6a) |
| Distance | HDBaseT Distance (Full HD) | 70 Meters (230 Feet) (Cat 6a) |
| Distance | HDMI Lead In/Out | Up to 50 Feet (Using Bullet Train HDMI) |
| Distance | HDMI Lead In/Out (W/ AOC Cable) | Up to 130 Feet (Using Bullet Train AOC) |
| Other | Bandwidth | 10.2 Gbps |
| Other | CEC | YES |
| Other | HDCP | HDCP 2.2 and Earlier |

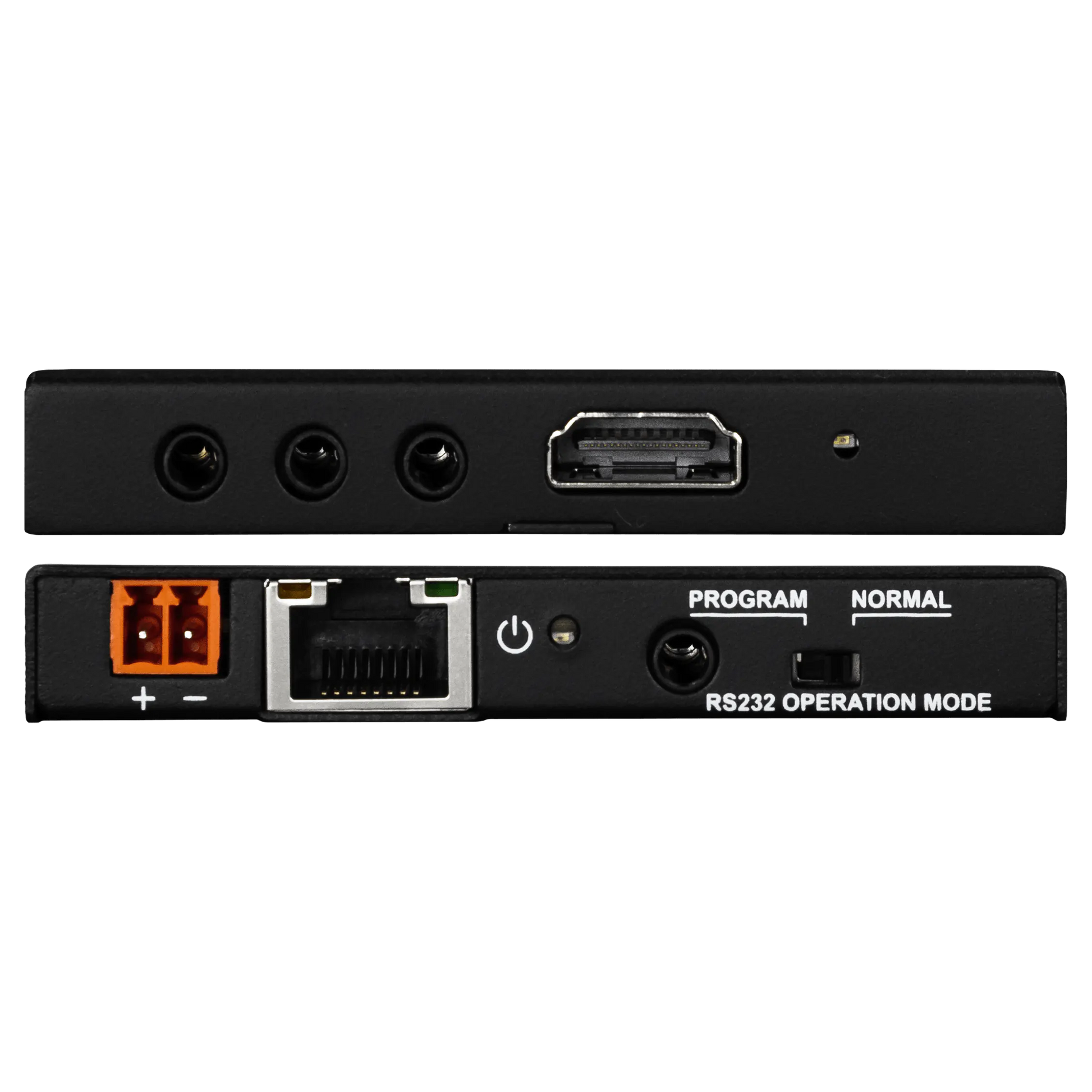

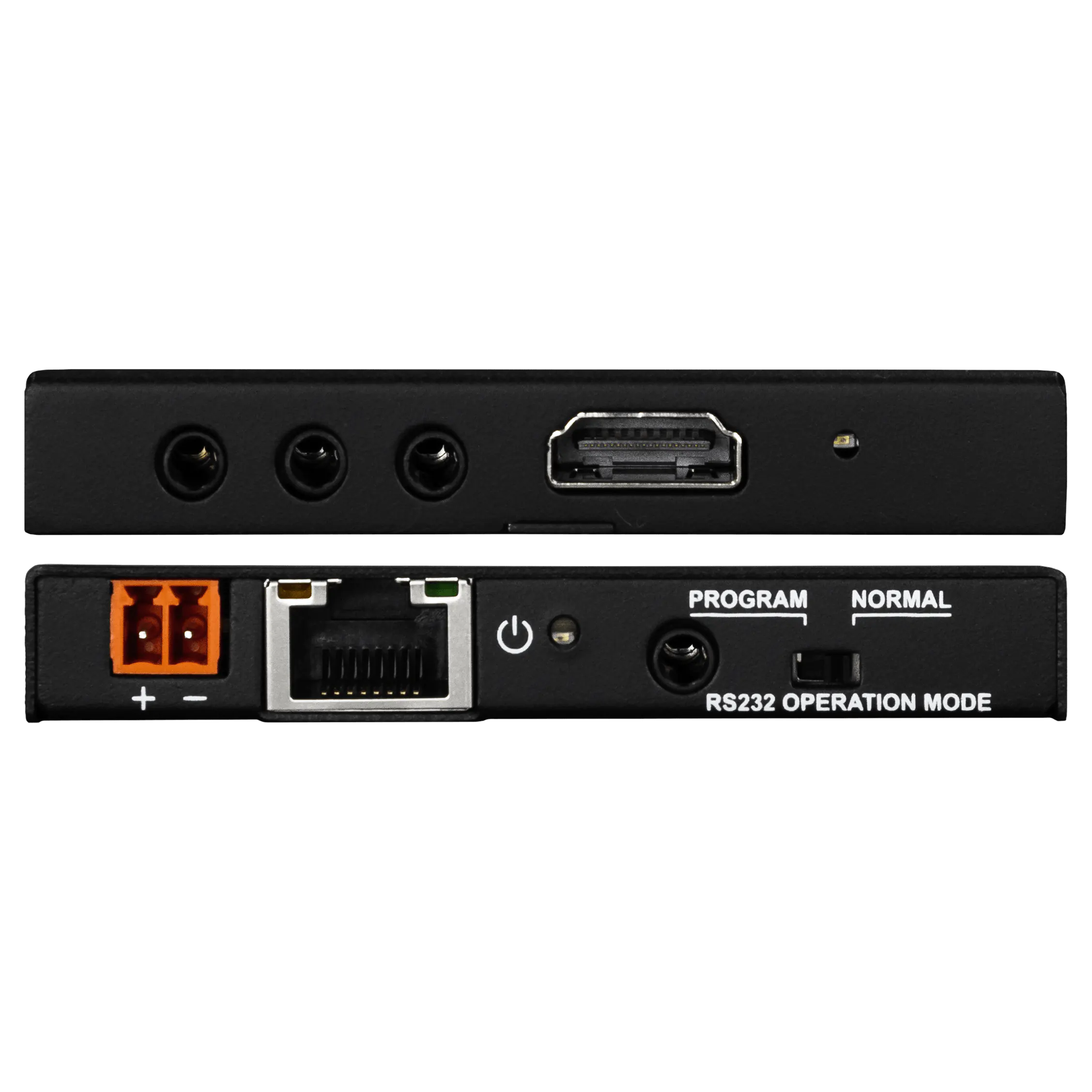

| Ports | HDMI (TX & RX) | Type A |
| Ports | HDBaseT | RJ45 w/ PoH for HDBaseT Receivers |
| Ports | IR RX | 3.5mm Stereo (3 Conductor) |
| Ports | IR Out & I-PASS | 3.5mm Mono (2 Conductor) |
| Ports | RS232 | 3.5mm Stereo (3 Conductor) |
| Environmental | Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Environmental | Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Environmental | Humidity Range | 5-90% RH (No Condensation) |
| Power | Power Consumption (Total) | 7.5 Watts Max |
| Power | Power Supply - Matrix | Input: AC 100-240V ~ 50/60Hz Output: DC 48V .5A |
| Dimensions | Dimensions (TX/RX Only, Height/Depth/Width) | mm: 12.7 x 80 x 100.3 inch: 0.5 x 3.15 x 3.95 |
| Dimensions | Dimensions (Packaged Height/Depth/Width) | mm: 90 x 135 x 155 inch: 3.54 x 5.31 x 6.1 |
| Dimensions | Weight (Unit) | 0.4 lbs (0.18 kg) |
| Dimensions | Weight (Packaged) | 0.6 lbs (0.27 kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | ||
