70M 10Gbps HDBaseT Extender Kit with ARC

AC-EX70-UHD-ARC – HDMI-Erweiterung mit Audio Return Channel (ARC)

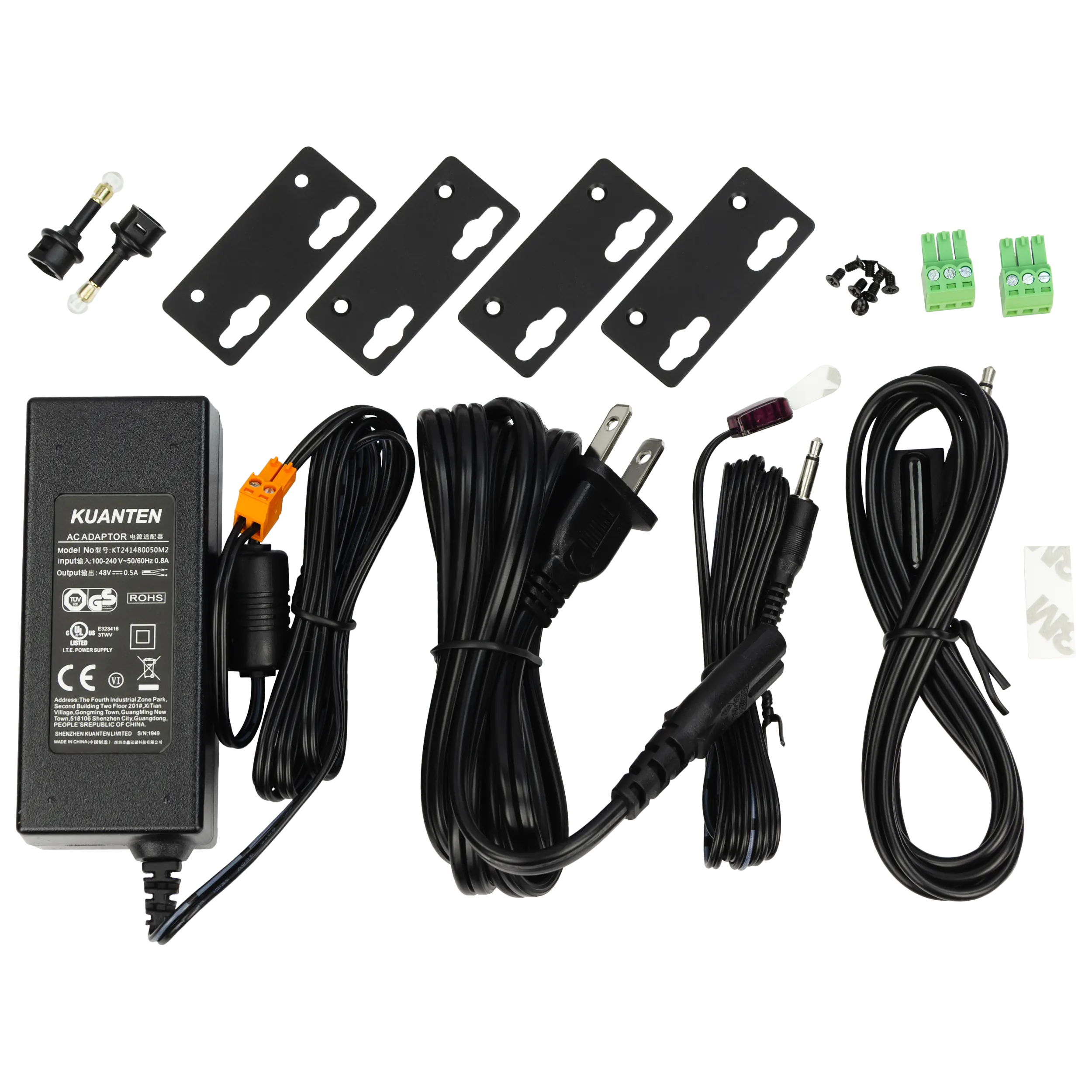

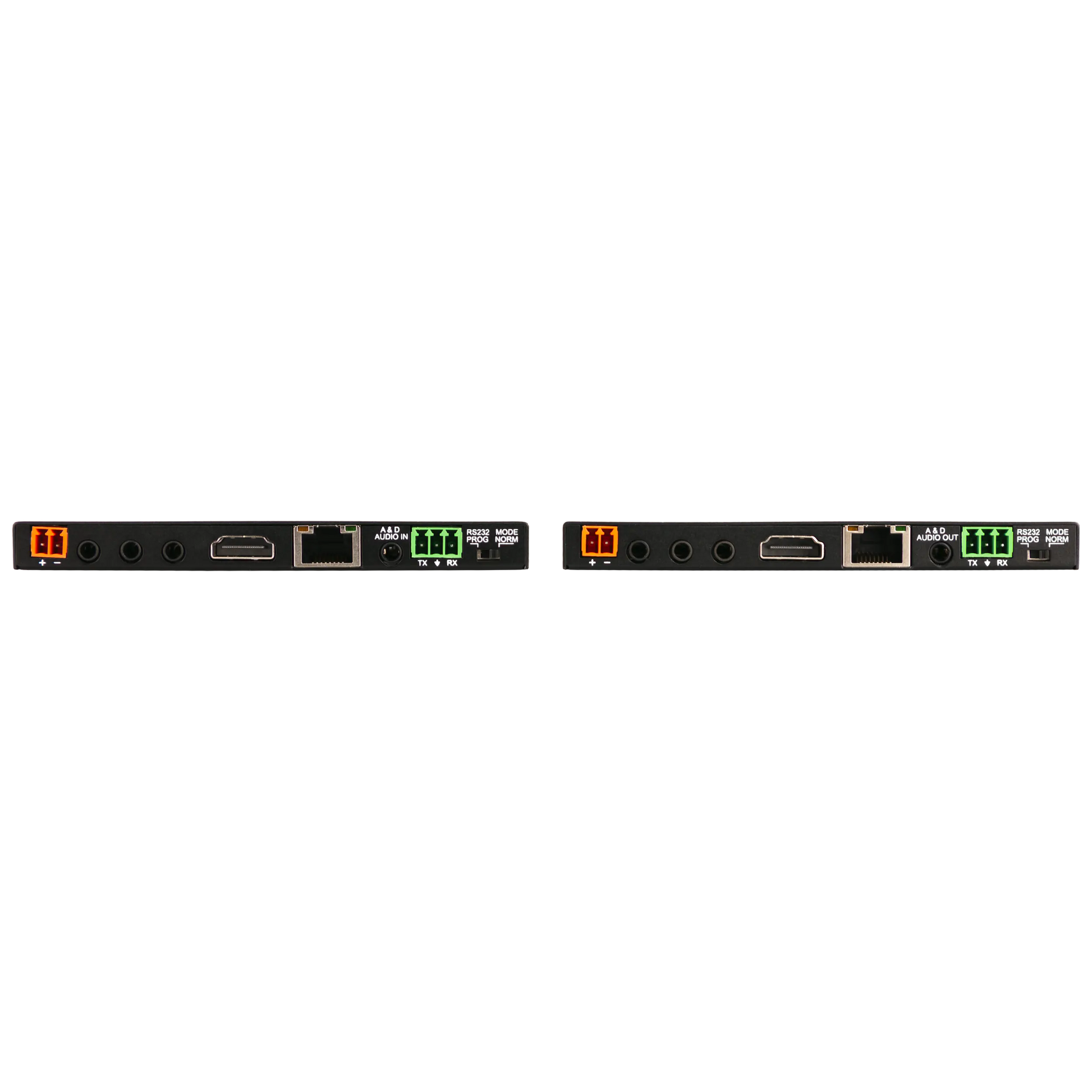

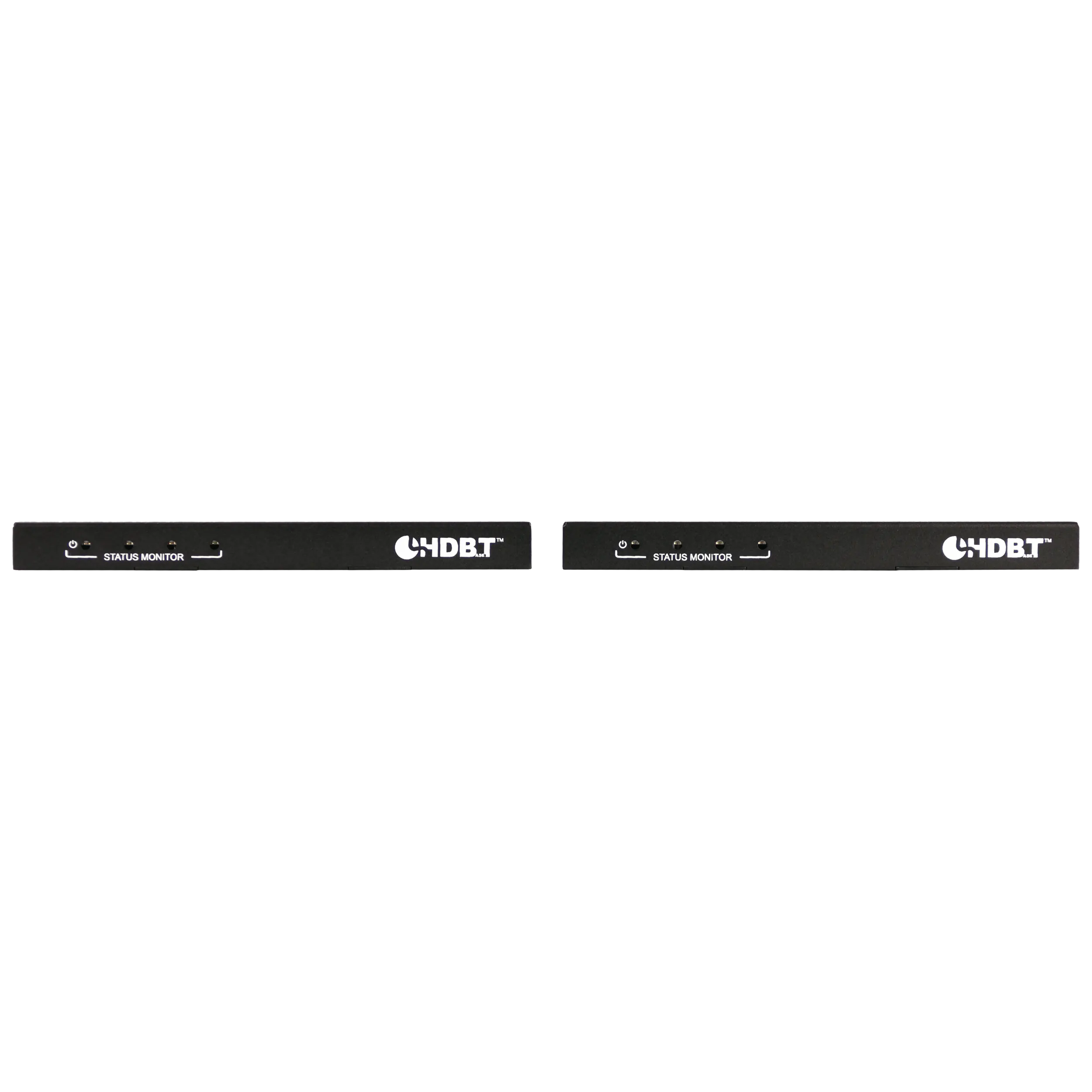

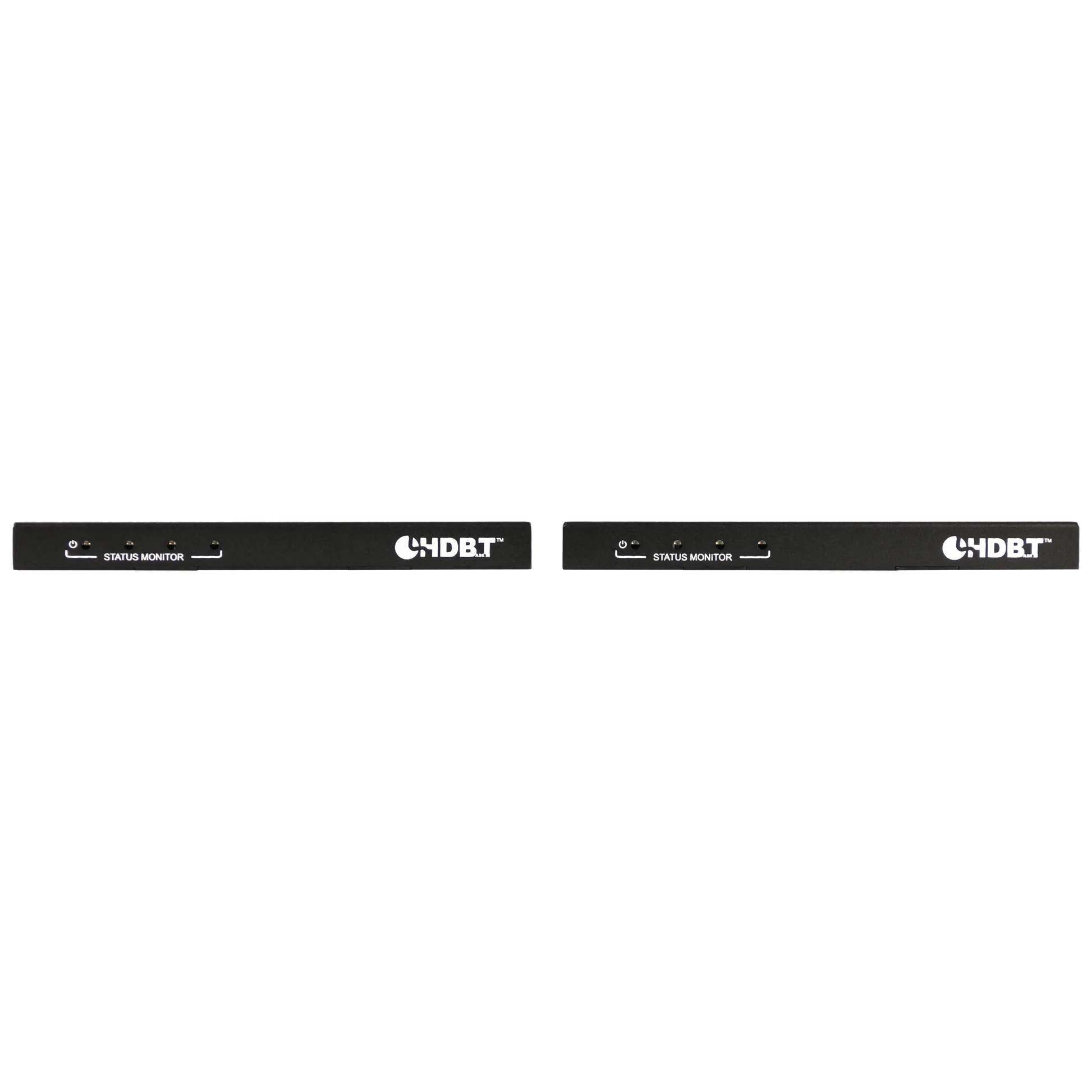

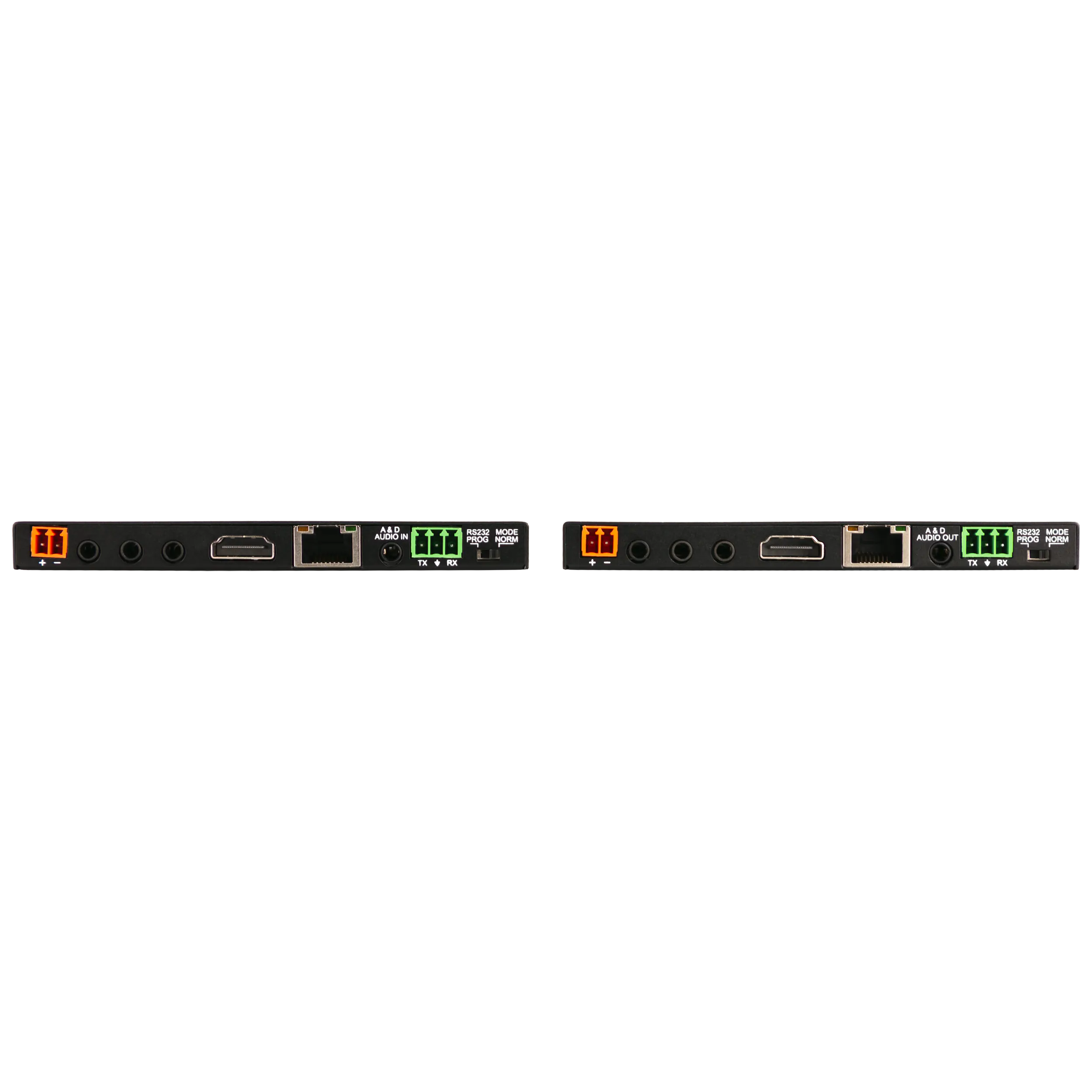

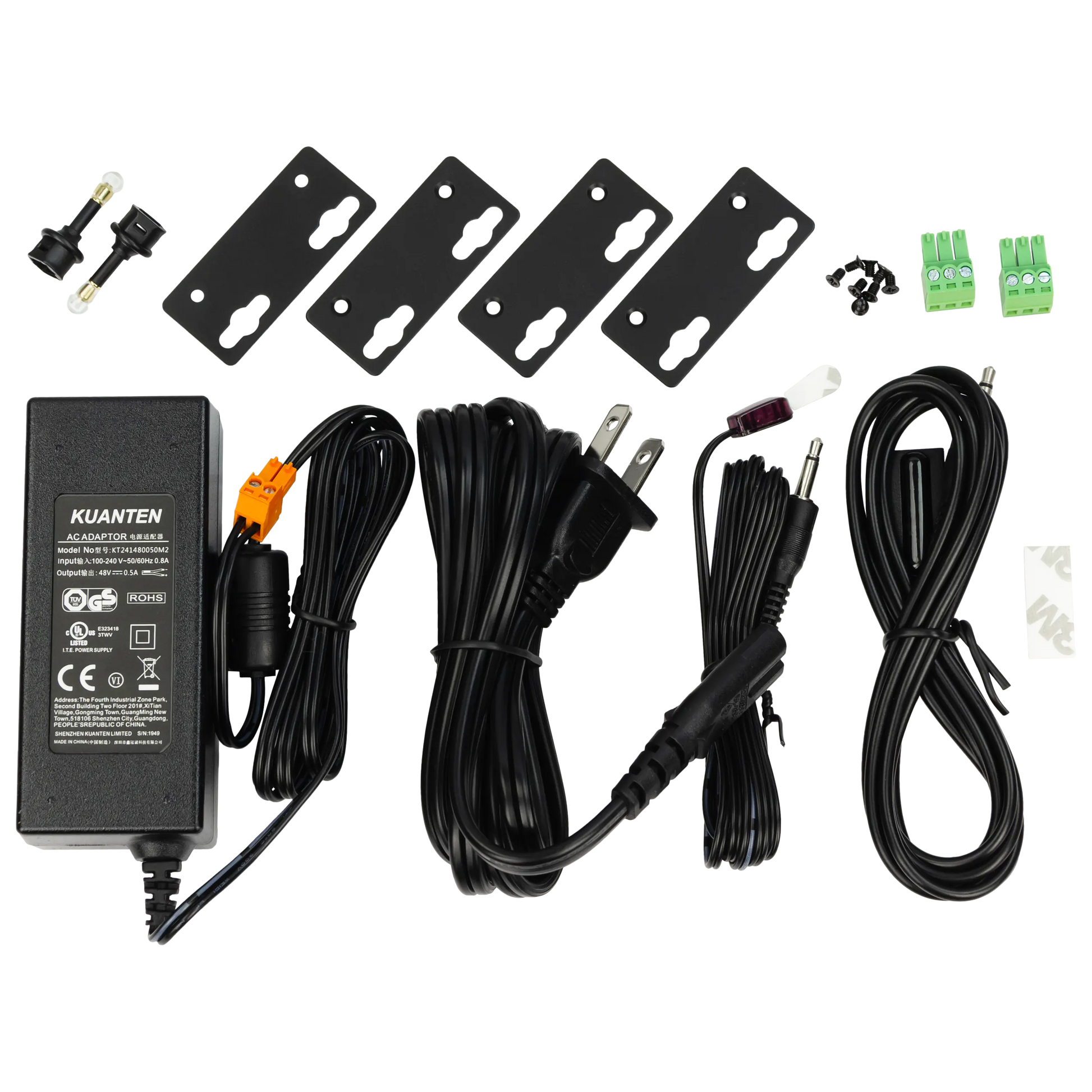

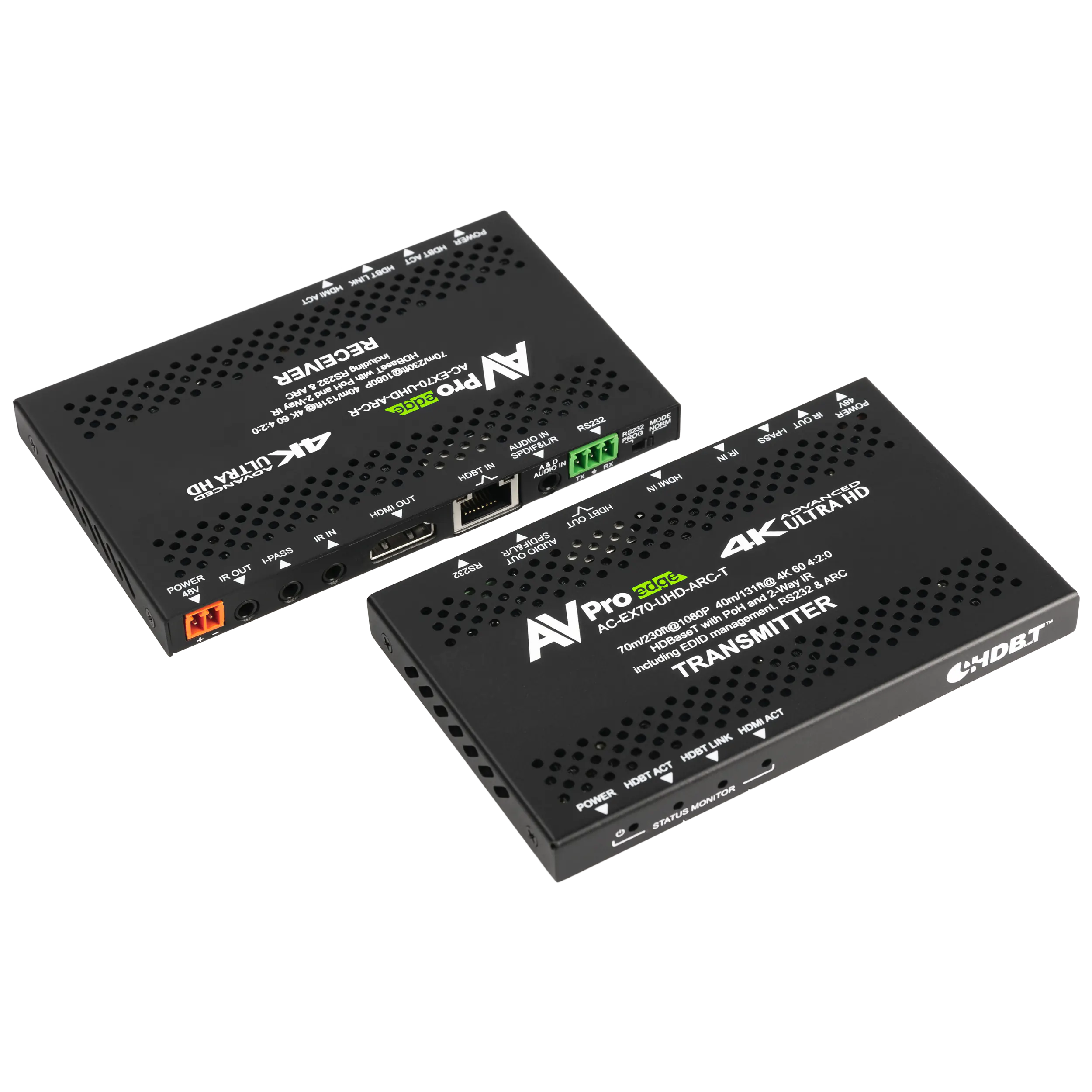

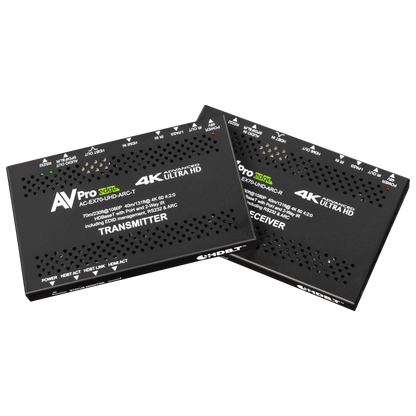

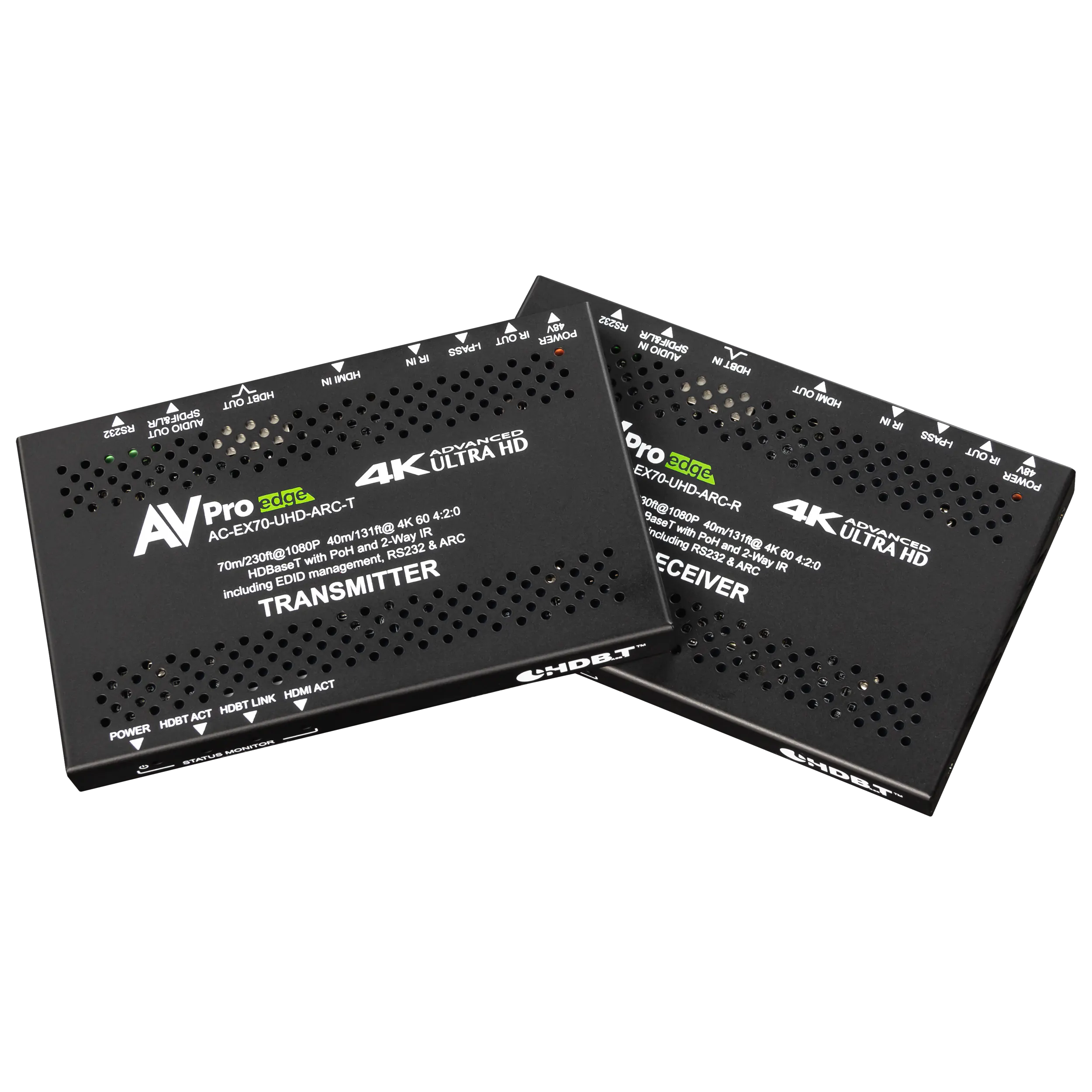

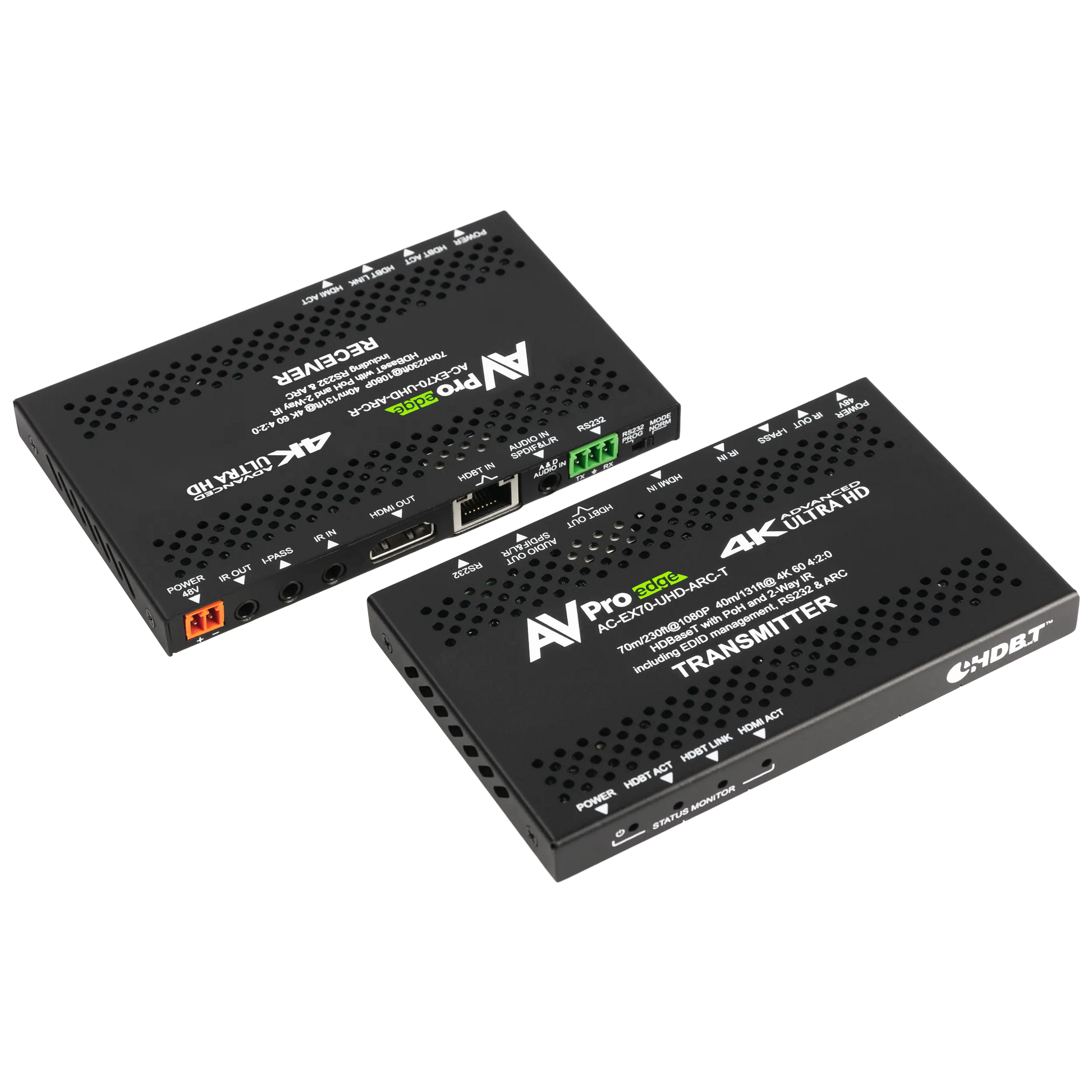

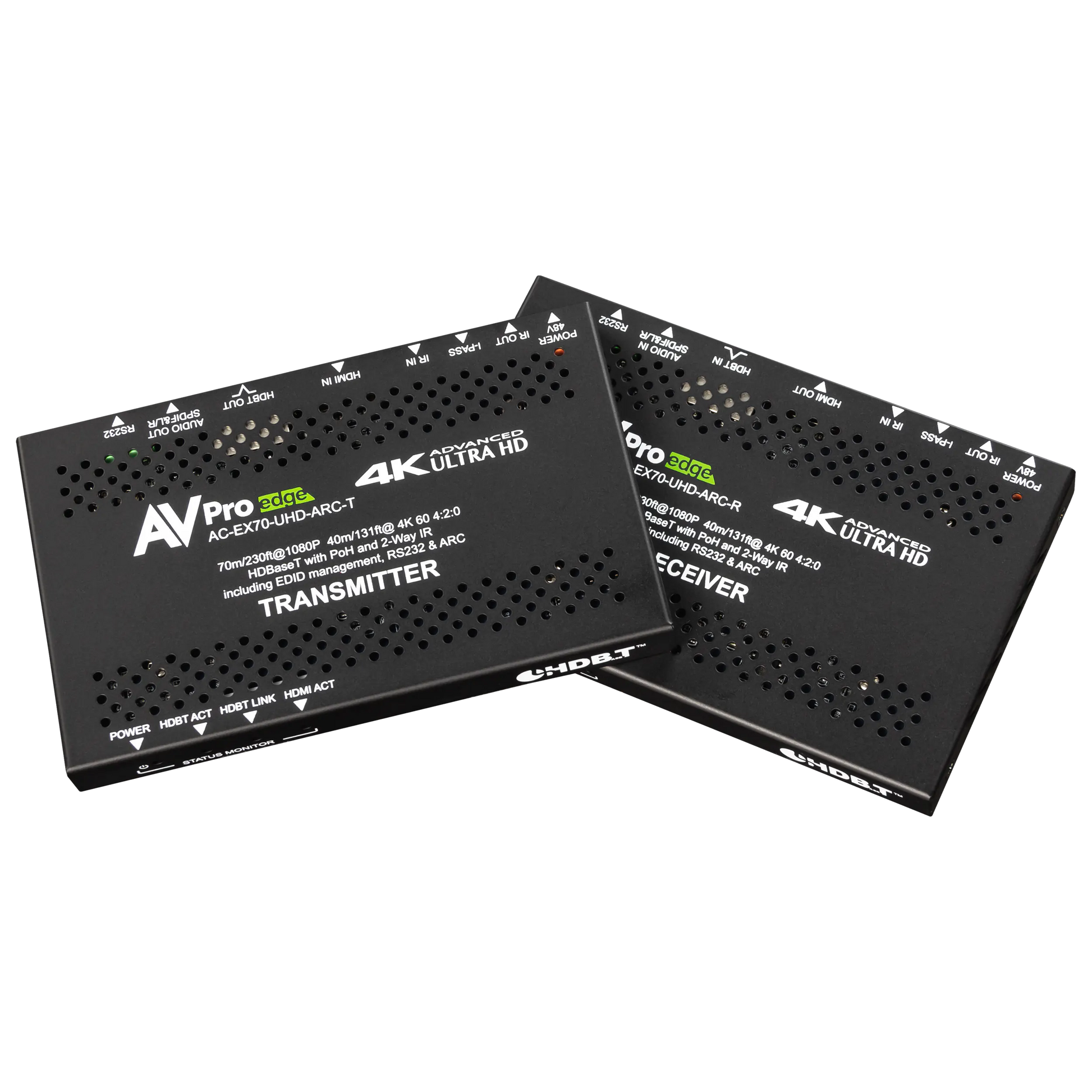

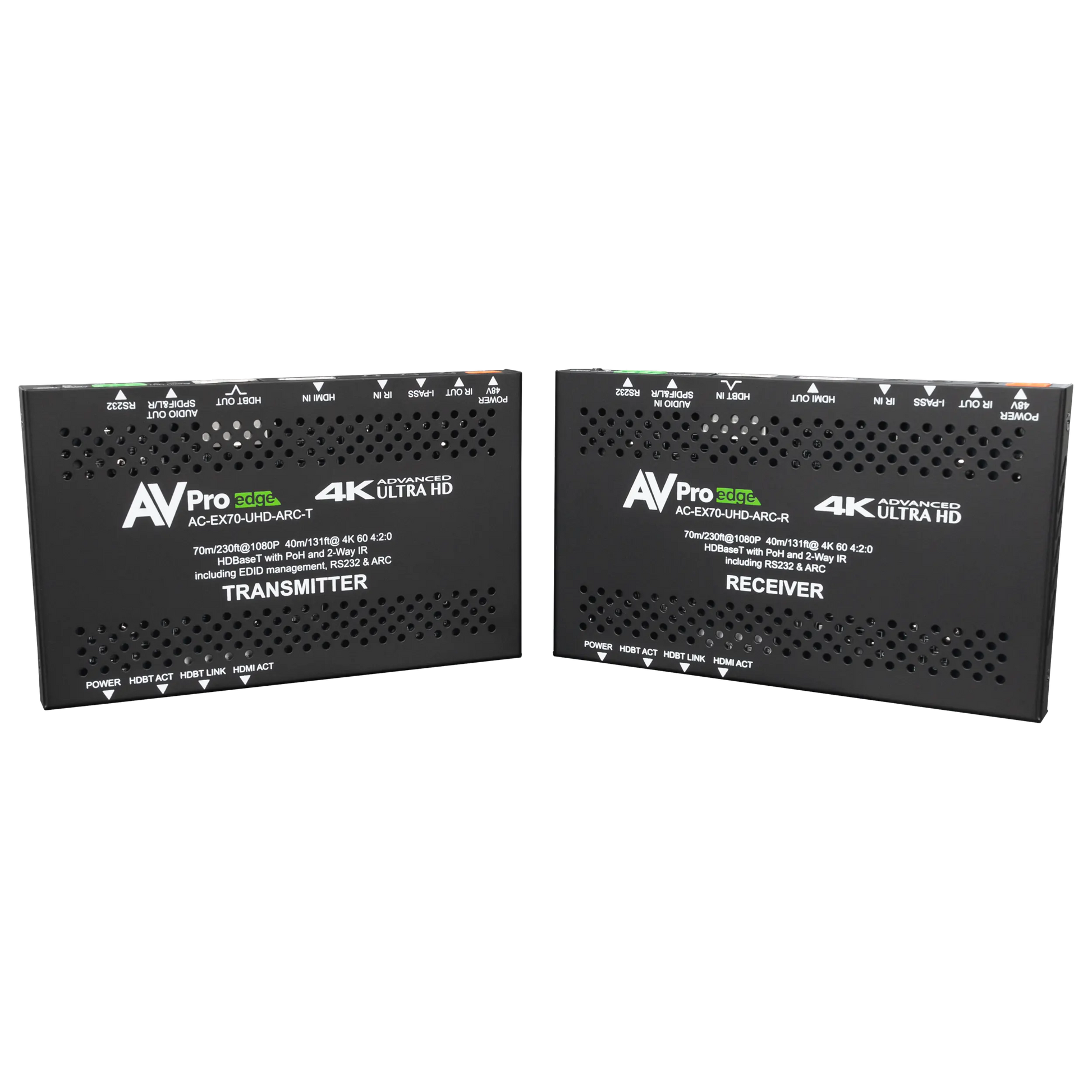

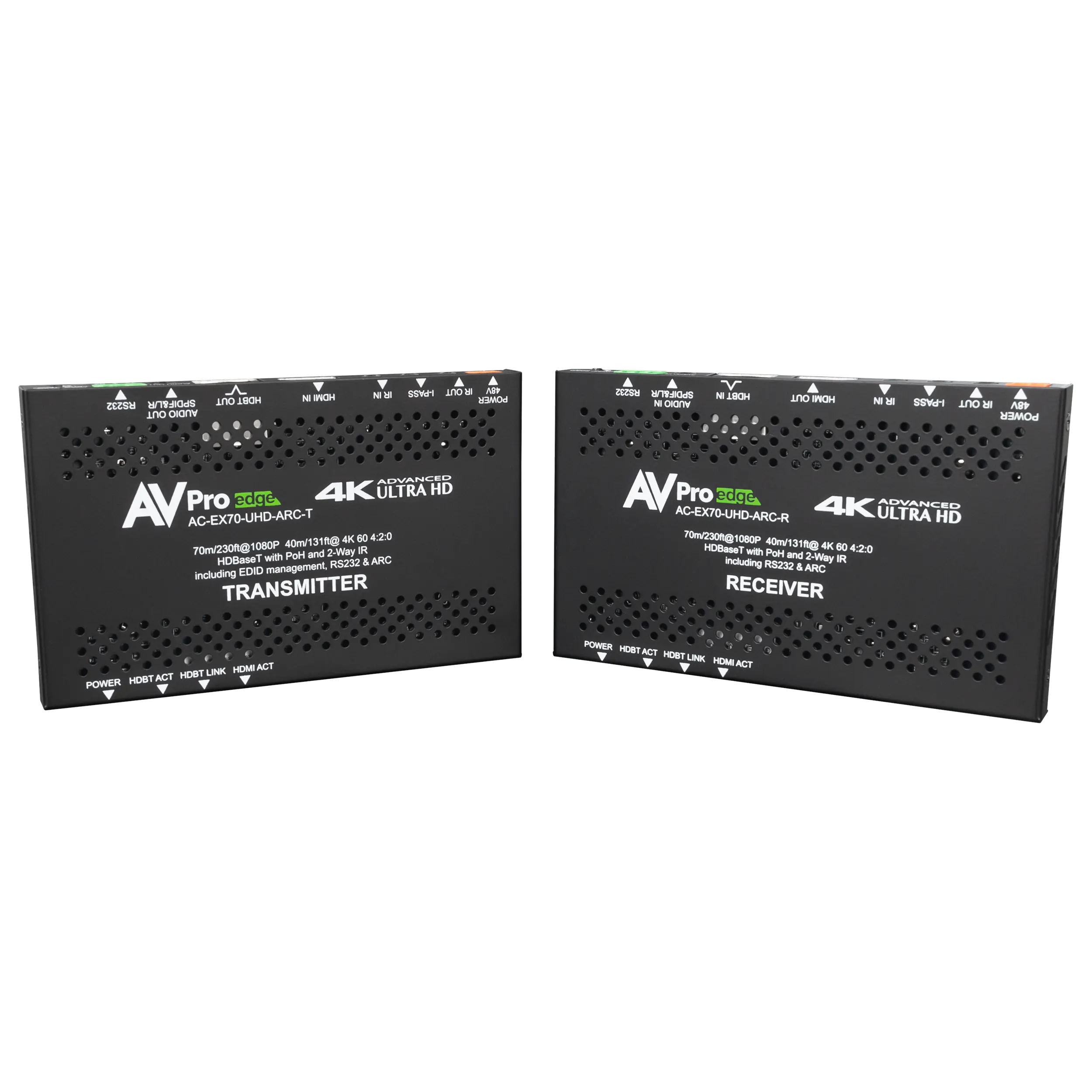

Das AC-EX70-UHD-ARC besteht aus einem Transmitter und einem Receiver, die über ein einzelnes CAT6A- oder CAT7-Kabel (UTP/STP) verbunden werden.
Wird ein HDMI-Signal an den Transmitter angeschlossen, können 1080p-Signale bis zu 70 Meter und 4K-Signale (4K60 4:2:0 / 4K30 4:4:4) bis zu 40 Meter übertragen werden.

Dieses System bietet eine leistungsstarke Lösung für kommerzielle und private Anwendungen, bei denen hochwertige 4K-UHD-Inhalte vom Rack zum Display übertragen werden müssen – mit der zusätzlichen Möglichkeit, Audiosignale über den HDMI Audio Return Channel (ARC) bidirektional zu senden.

---

HDBaseT-Technologie für verlustfreie Signalübertragung

Mit der HDBaseT-Technologie von AVPro Edge können 4K-Videosignale über große Distanzen transportiert und gleichzeitig lokale Audiosignale über ARC zurück zum Rack gesendet werden.

Herkömmliche HDMI-Kabel sind in ihrer Länge fix und ab Werk begrenzt, oft unzuverlässig über 7–8 Meter (25 Fuß).
Zudem können HDMI-Stecker aufgrund der hohen Frequenzen nur in Fertigungsumgebungen produziert werden – ein DIY-Anschluss ist nicht möglich.
Im Gegensatz dazu sind CAT6A-Kabel weit verbreitet, kostengünstig und lassen sich einfach neu konfektionieren – ideal für Installateure und Anwender.

---

Audio Return Channel (ARC)

Mit ARC lässt sich der lokale TV-Ton (z. B. von integrierten Smart-TV-Apps wie Netflix, Hulu oder Disney+) zurück an das Hauptsystem im Rack übertragen.
Dort kann das Audiosignal über Verstärker oder Audiosysteme weiterverteilt werden – für ein erstklassiges Audioerlebnis.

Hinweis: ARC ist nur über den HDMI-Anschluss verfügbar – nicht über die TOSLINK- oder L/R-Ausgänge des Transmitters.

---

Signalreichweite

• 1080p HD-Signale: bis zu 70 Meter (230 Fuß)

• UHD 4K-Signale: bis zu 40 Meter (115 Fuß)

Damit bietet das AC-EX70-UHD-ARC eine stabile, verlustfreie Signalübertragung über große Entfernungen – ideal für professionelle Installationen.

---

Steuerung

Die IR- und RS-232-Steuerung ist bidirektional, sodass Quellen und Displays wechselseitig kontrolliert werden können.
Dies ermöglicht eine einfache Integration in bestehende Steuerungssysteme.

---

Bidirektionale Stromversorgung (PoH)

Dank Power over HDBaseT (PoH) kann das System von einer Seite aus mit Strom versorgt werden – entweder vom Transmitter (TX) oder vom Receiver (RX).
Mit einem Gewicht von nur 160 g und seinem ultraschlanken Design lässt sich der Extender auch bei minimalem Platzangebot problemlos installieren.

---

Firmware-Updates vor Ort

Sollte ein Firmware-Update erforderlich sein, kann dieses direkt vor Ort (im Feld) durchgeführt werden – ohne Ausbau oder Austausch der Geräte.

---

Umfassendes EDID-Management

Das AC-EX70-UHD-ARC bietet ein leistungsstarkes EDID-Management, das es ermöglicht,
Auflösungen und Audiocodecs gezielt zu steuern, um eine optimale Systemkompatibilität zu gewährleisten.

Verfügbare EDID-Optionen:

• EDID Bypass

• 1080p – 2-Kanal-Audio

• 1080p – 8-Kanal-Audio

• 4K60 4:2:0 – 2-Kanal-Audio

• 4K60 4:2:0 – 8-Kanal-Audio

• 4K60 4:4:4 HDR – 2-Kanal-Audio

• 4K60 4:4:4 HDR – 8-Kanal-Audio

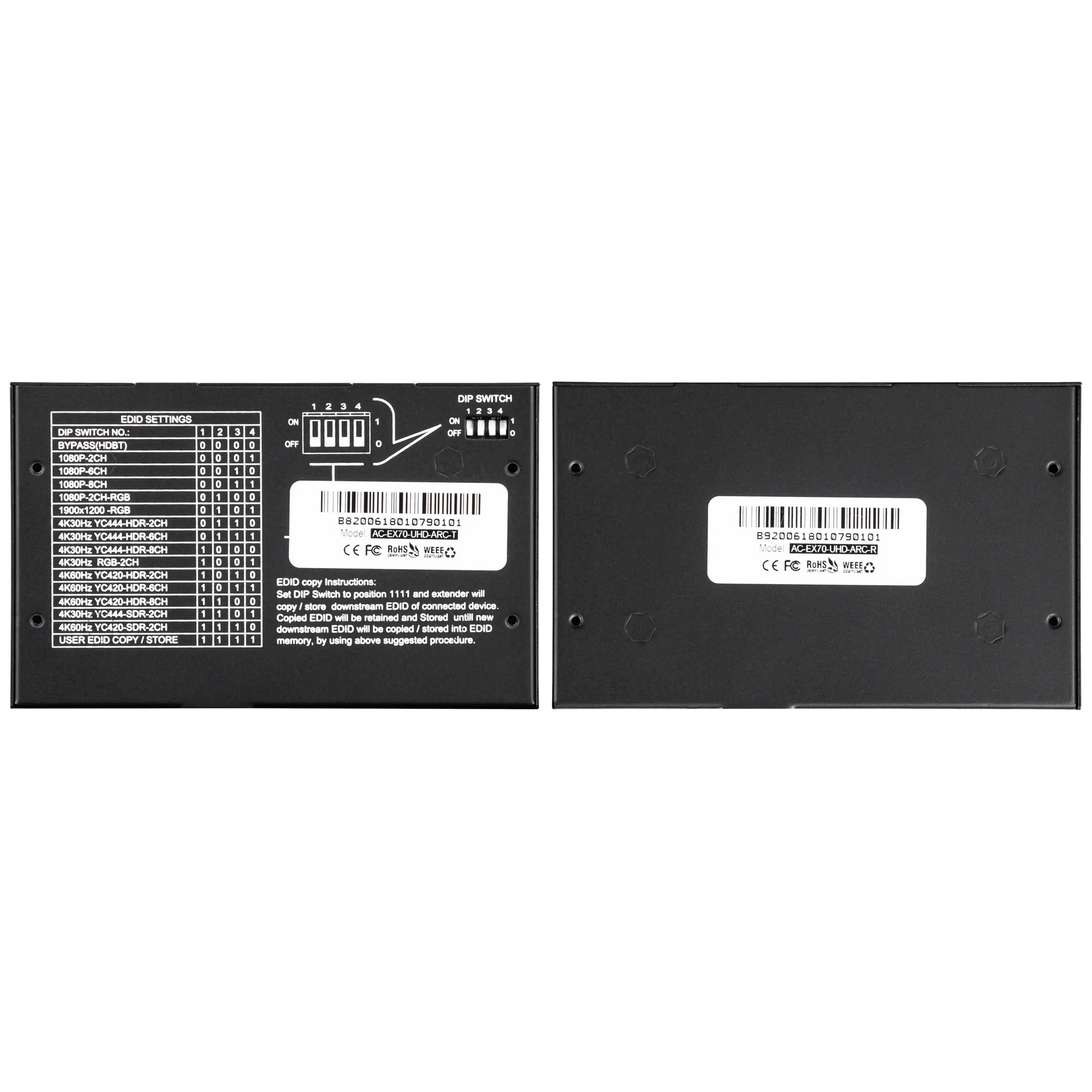

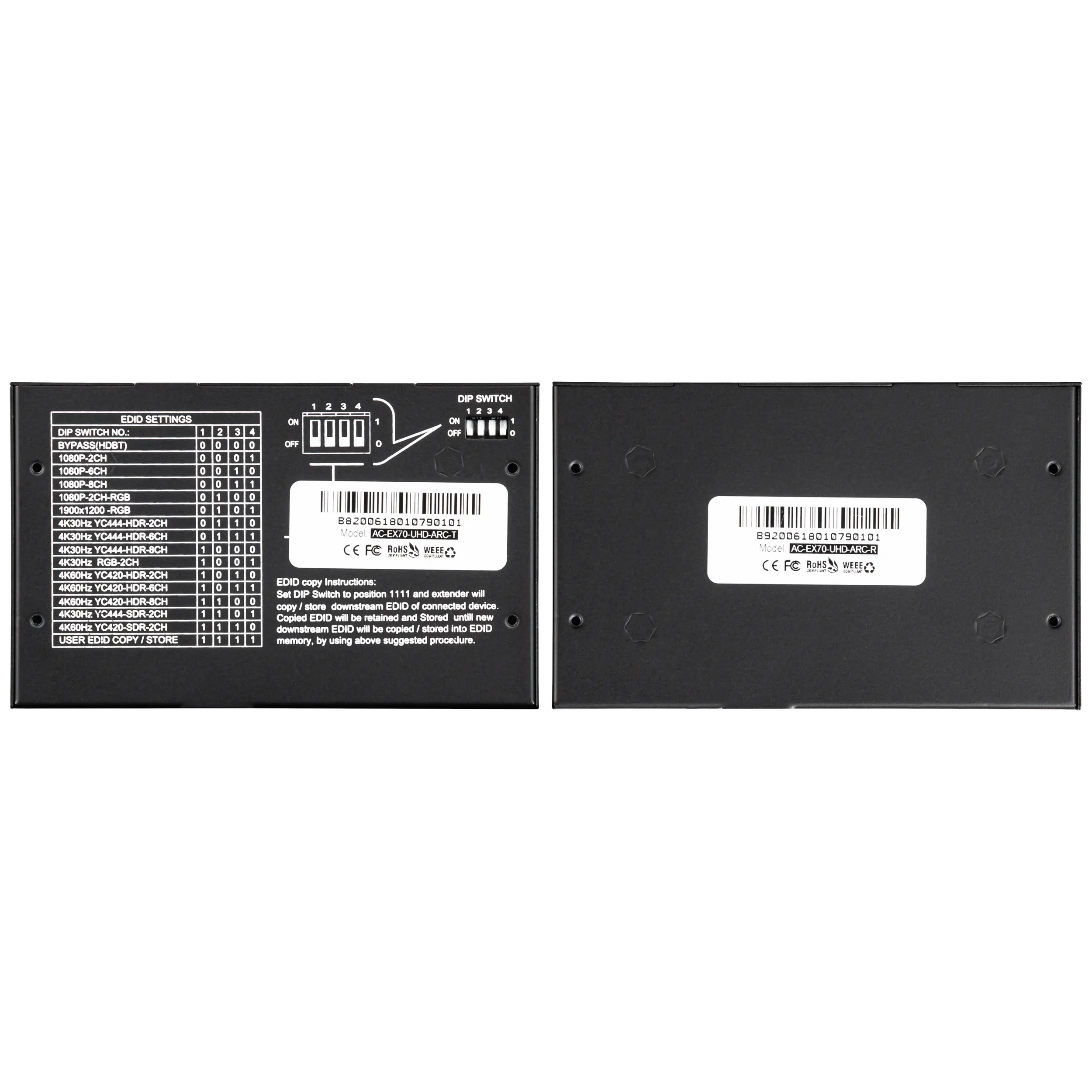

• USER EDID – EDID Copy

Die EDID Copy-Funktion ermöglicht das Kopieren und Speichern der EDID-Daten eines beliebigen Displays oder Projektors – für stabile und reproduzierbare Signalverbindungen.

---

I-PASS-Funktion

Mit der I-PASS-IR-Funktion können Steuerbefehle direkt vom Steuersystem über ein 3,5-mm-Monokabel an den IR-Port des Transmitters gesendet werden.
Das integrierte VPC-System (Voltage Protection Circuit) schützt die empfindliche Elektronik vor Spannungsspitzen – für dauerhafte Zuverlässigkeit und sauberen Signalfluss.

---

Kurzüberblick

• HDMI 2.0-kompatibel

• 4K60 (4:2:0) und 4K30 (4:4:4) über CAT6A/CAT7 bis 40 m, 1080p bis 70 m

• HDBaseT-Übertragungstechnologie

• Audio Return Channel (ARC) – bidirektionaler Audiotransport

• PoH (Power over HDBaseT) – Stromversorgung über eine Seite

• IR- & RS-232-Steuerung (bidirektional)

• EDID Copy & Management mit acht Profiloptionen

• I-PASS-IR-Steuerung mit Spannungsschutz

• Firmwareupdates vor Ort möglich

• Ultraflaches, leichtes Design (160 g)

---
