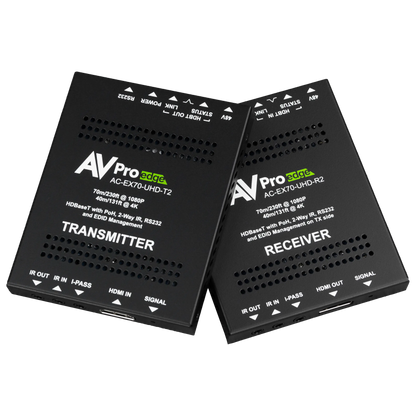

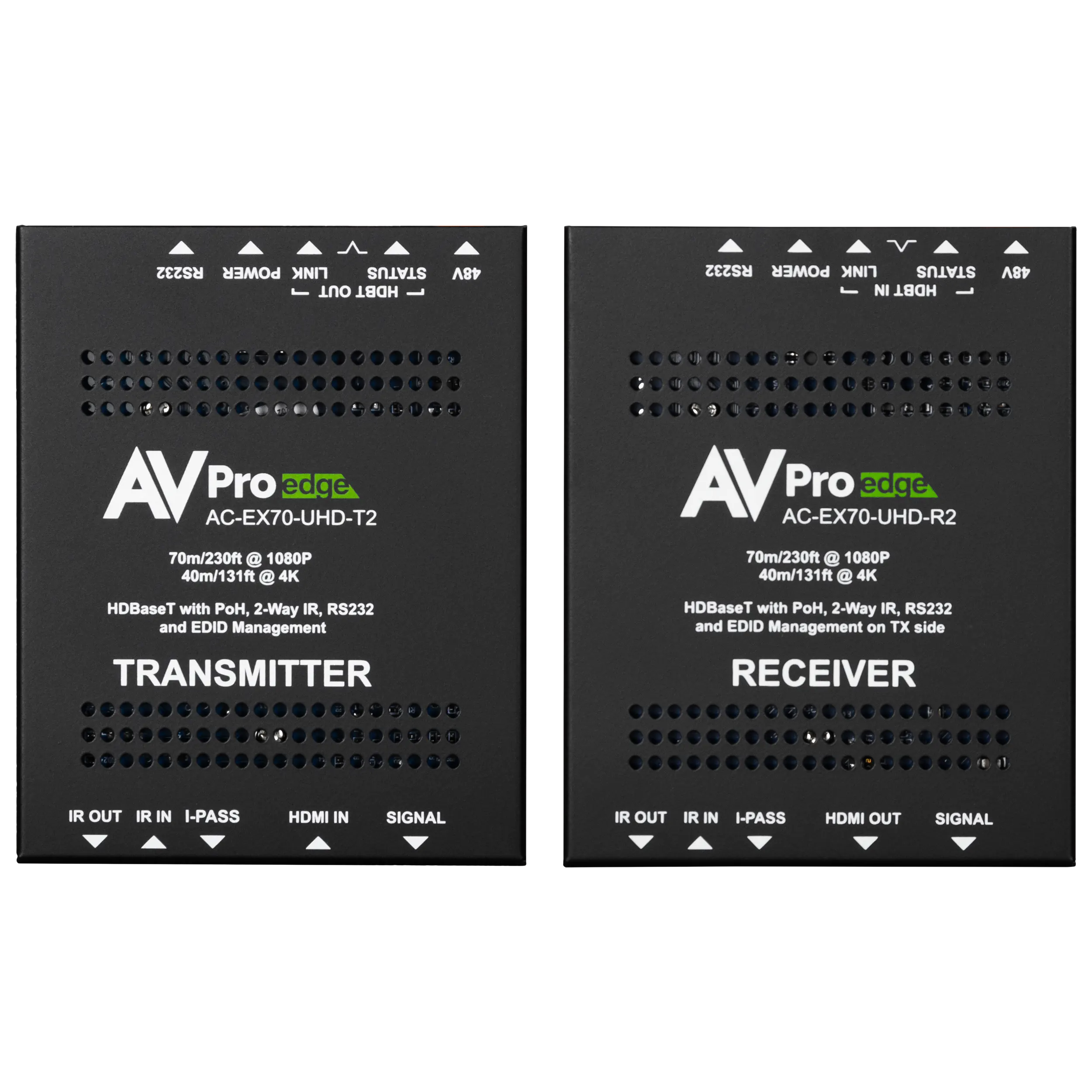

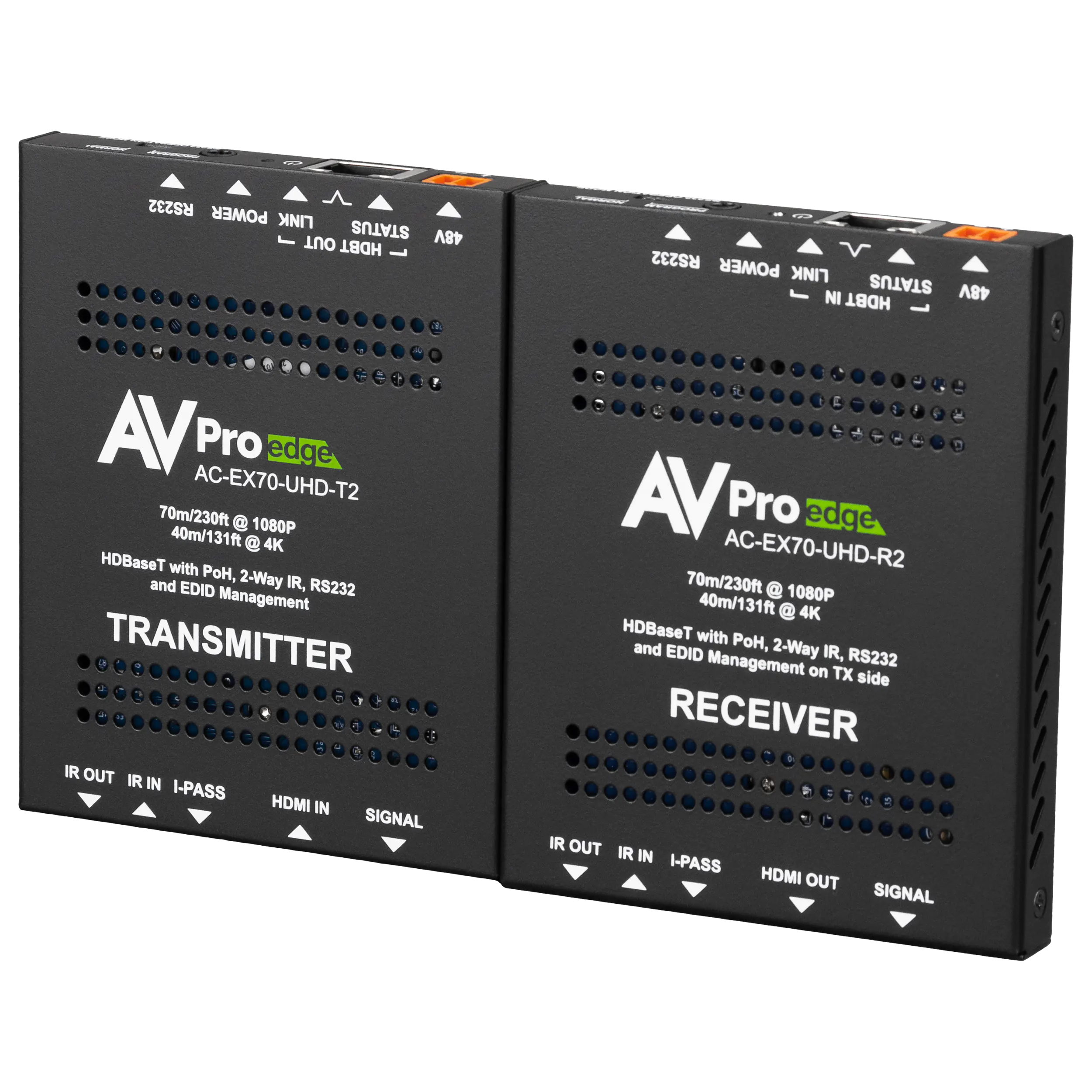

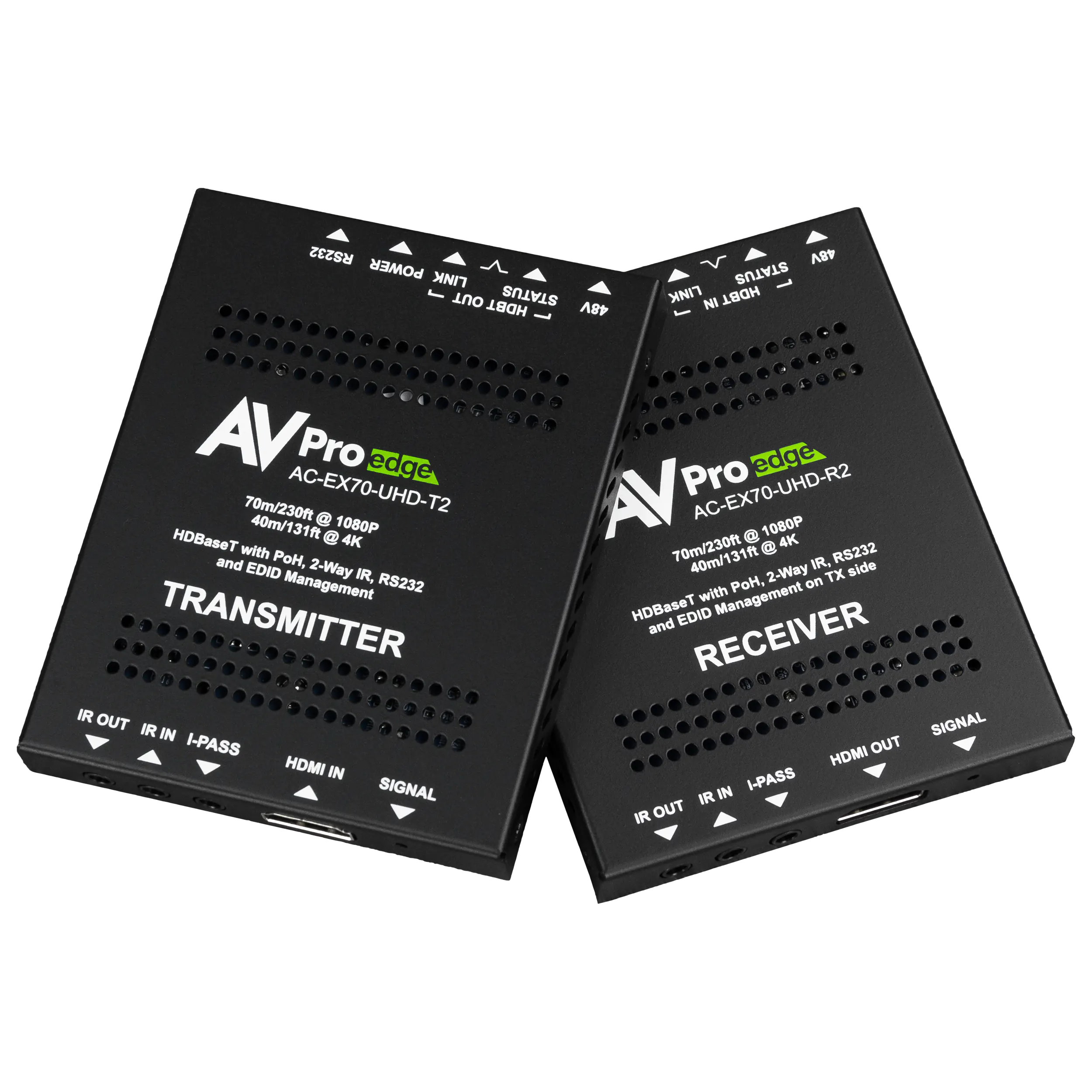

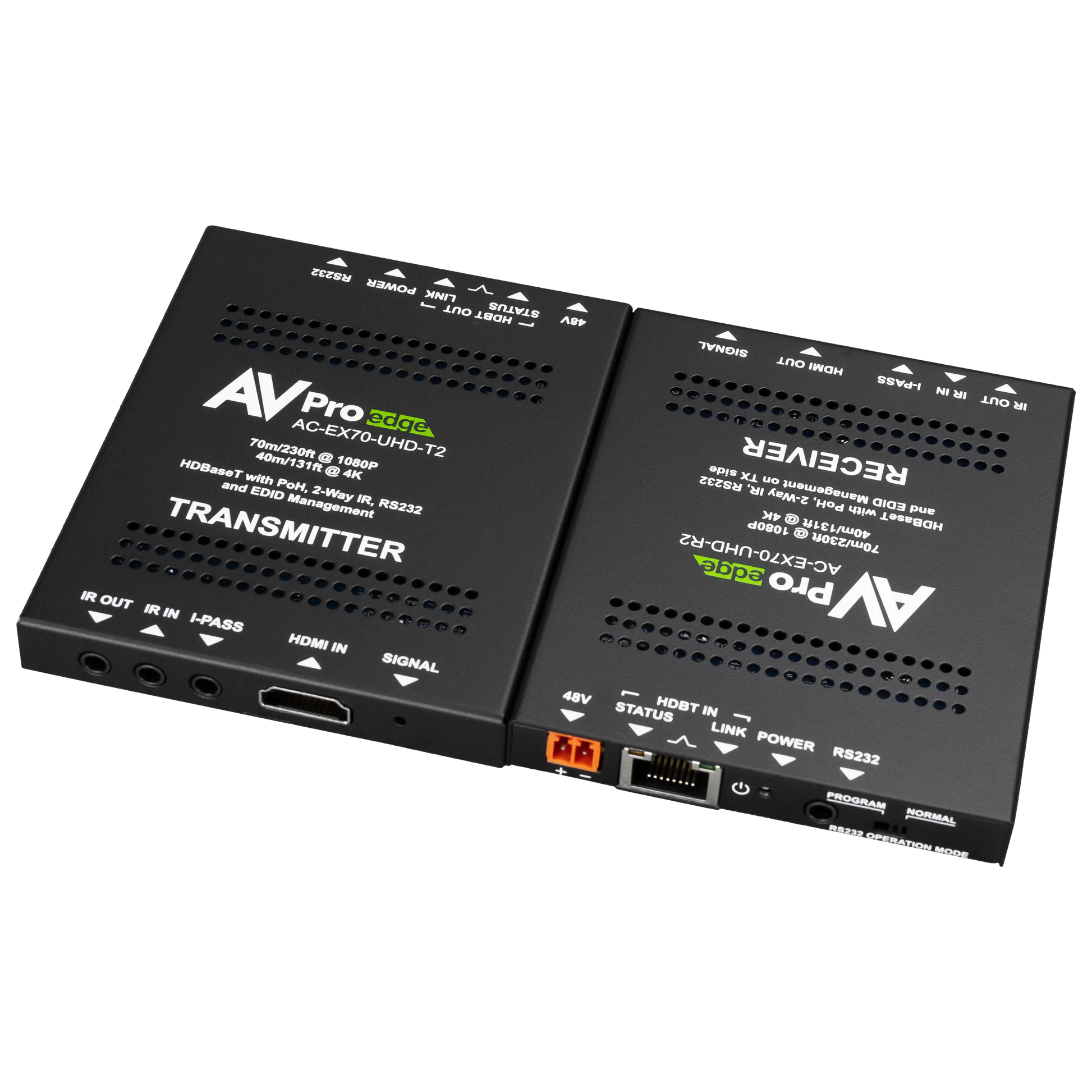

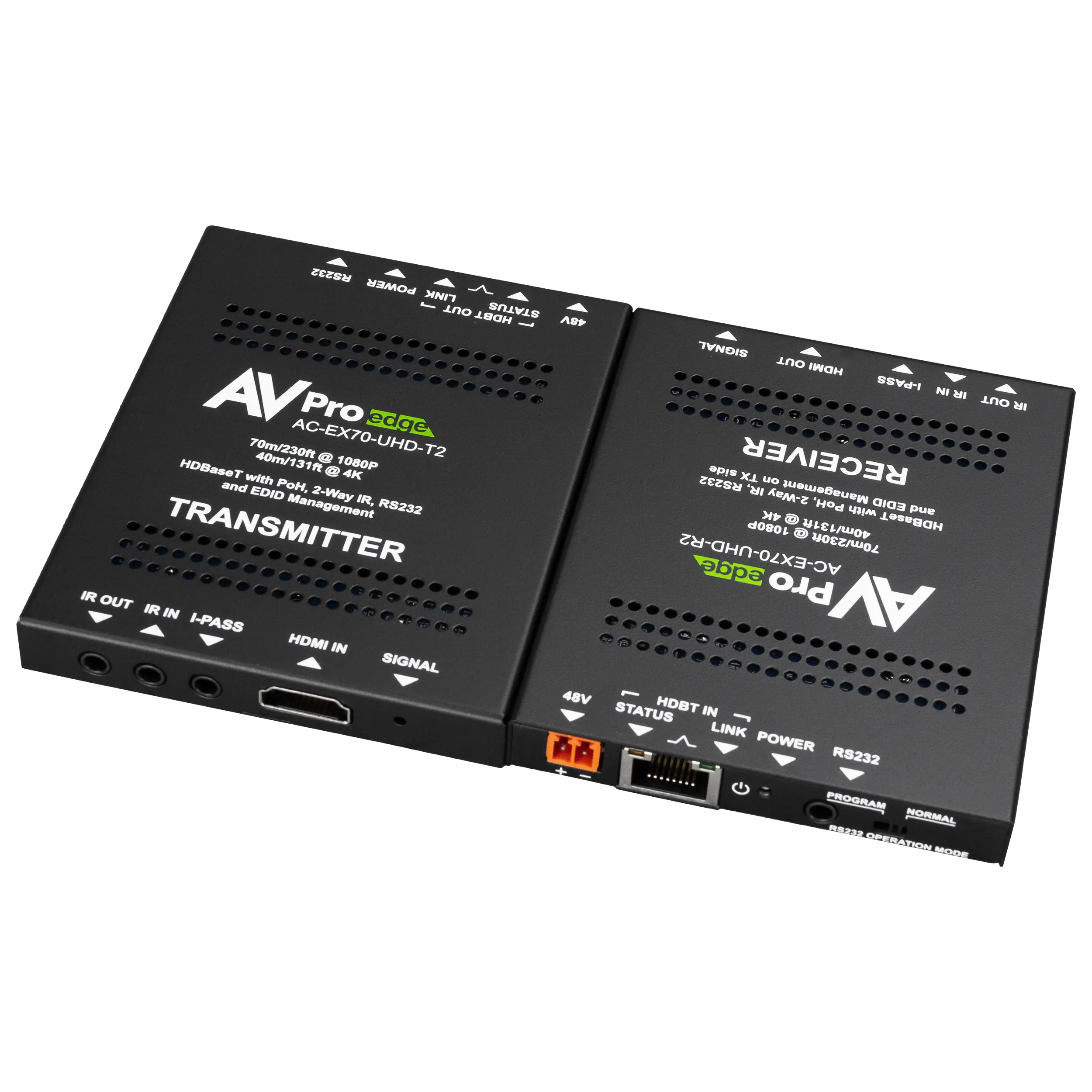

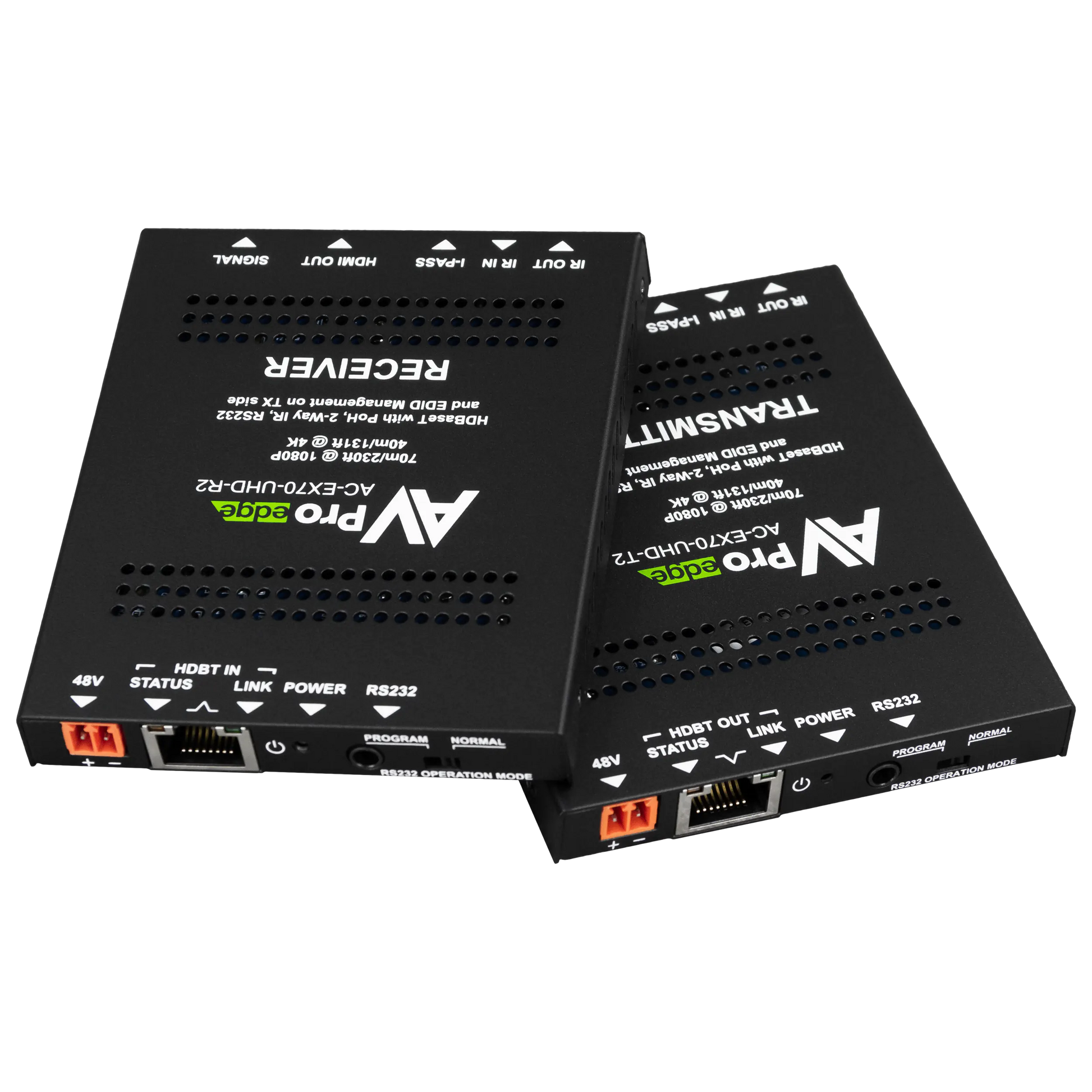

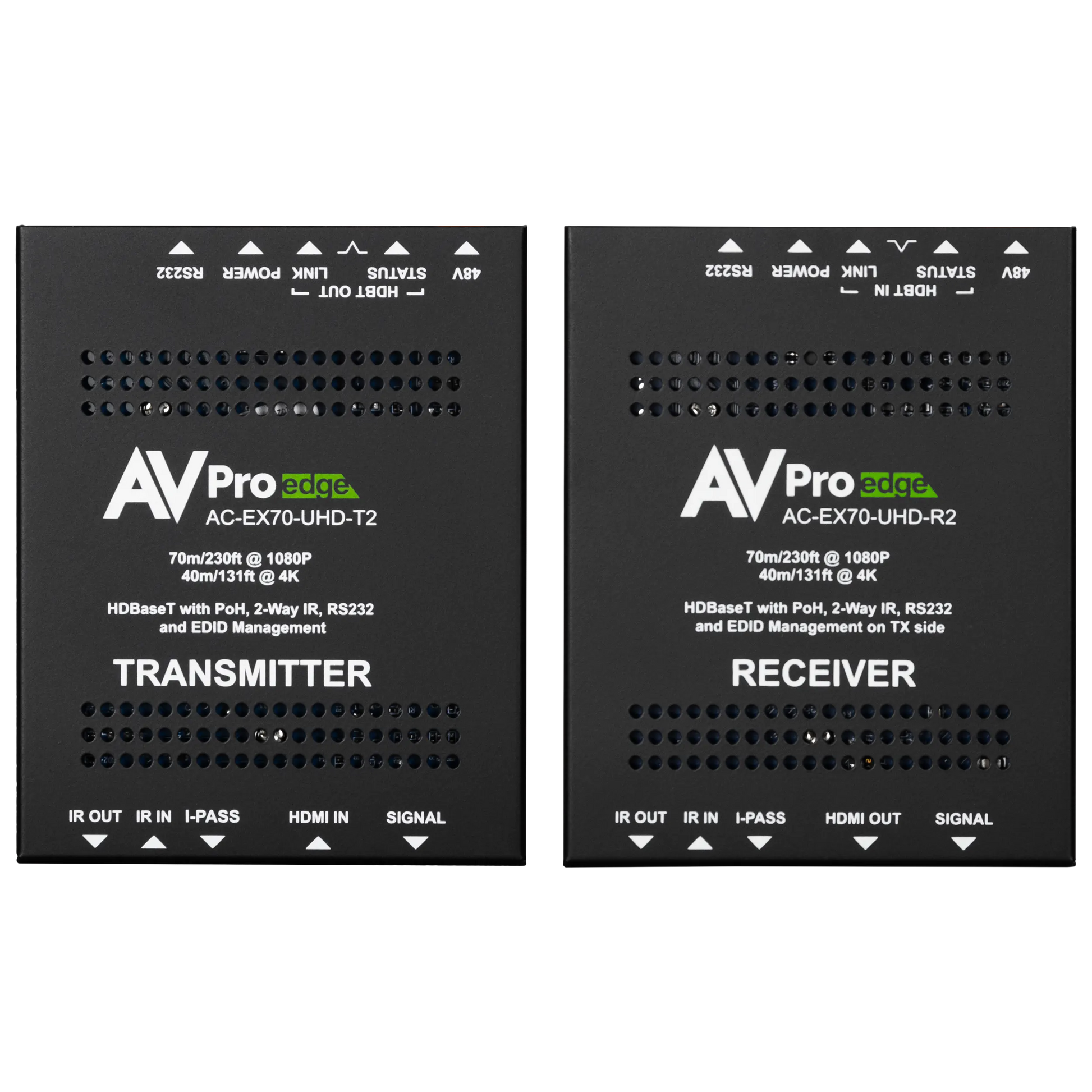

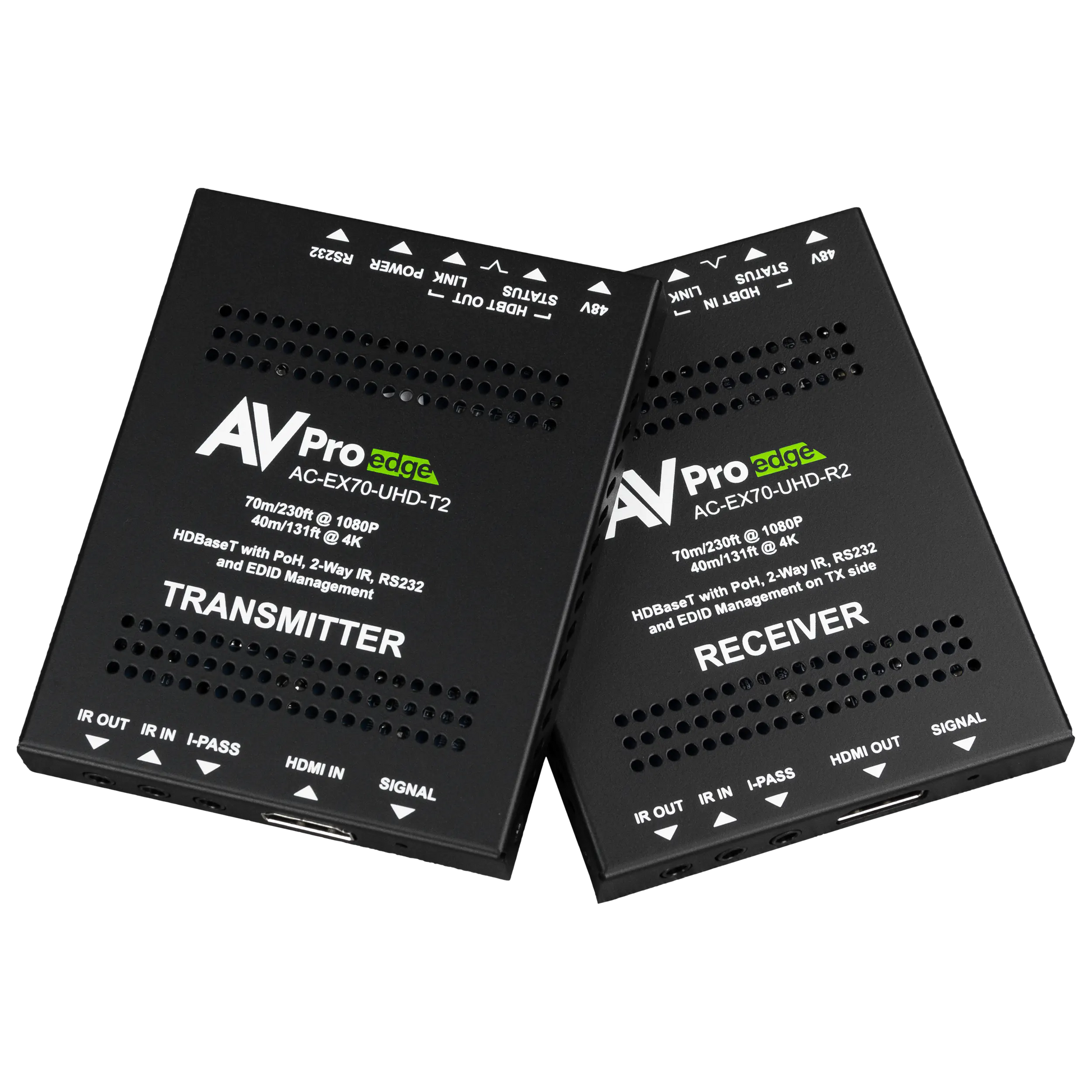

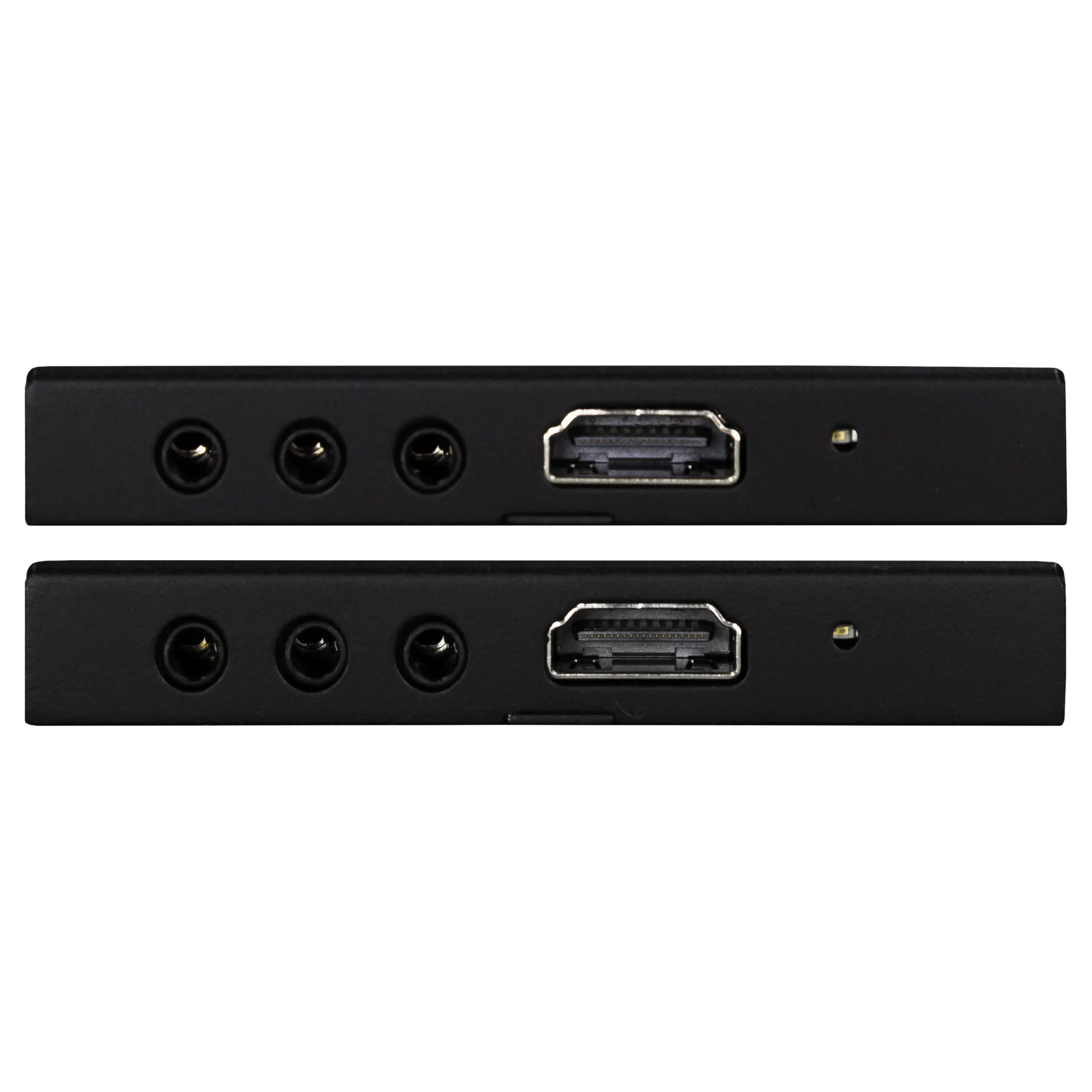

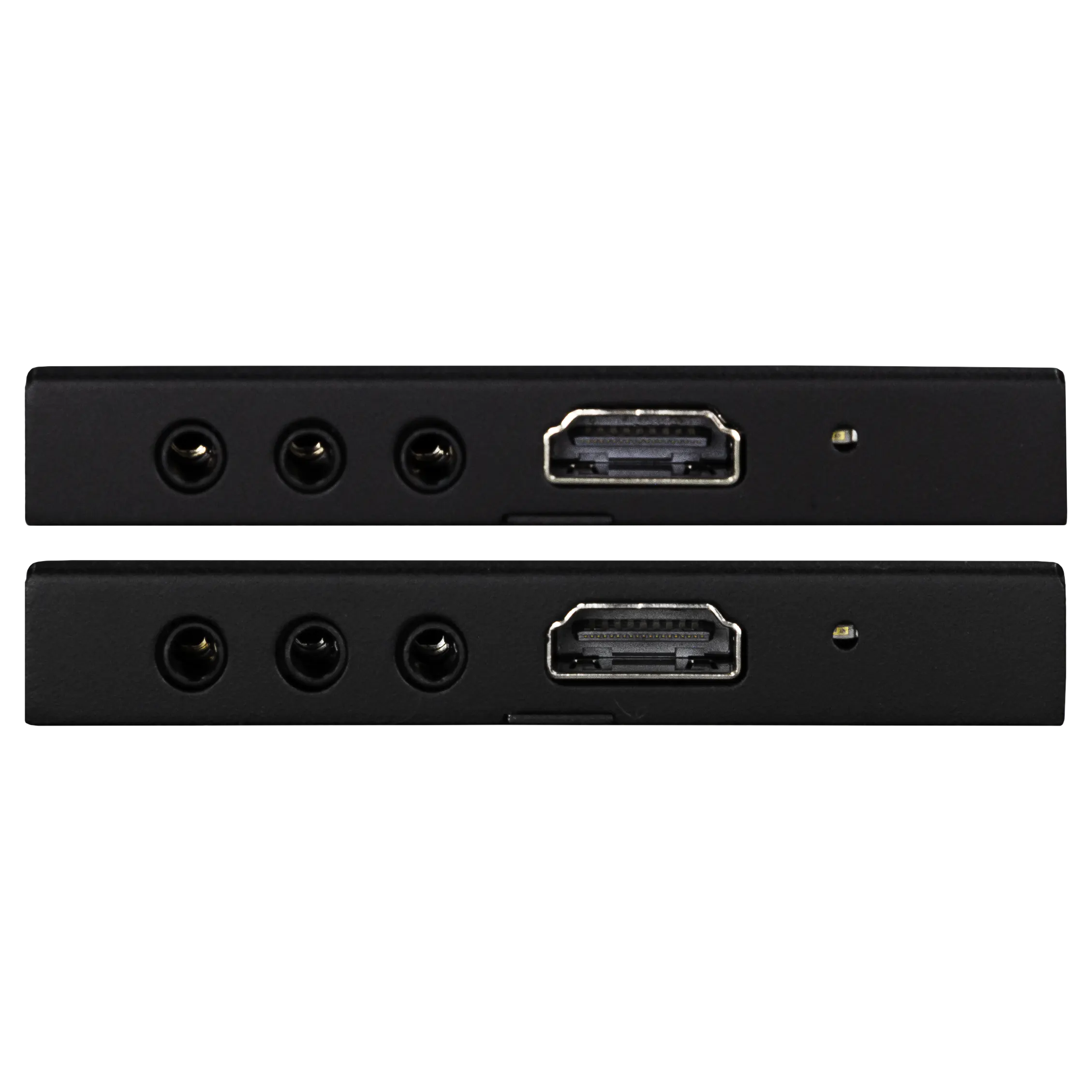

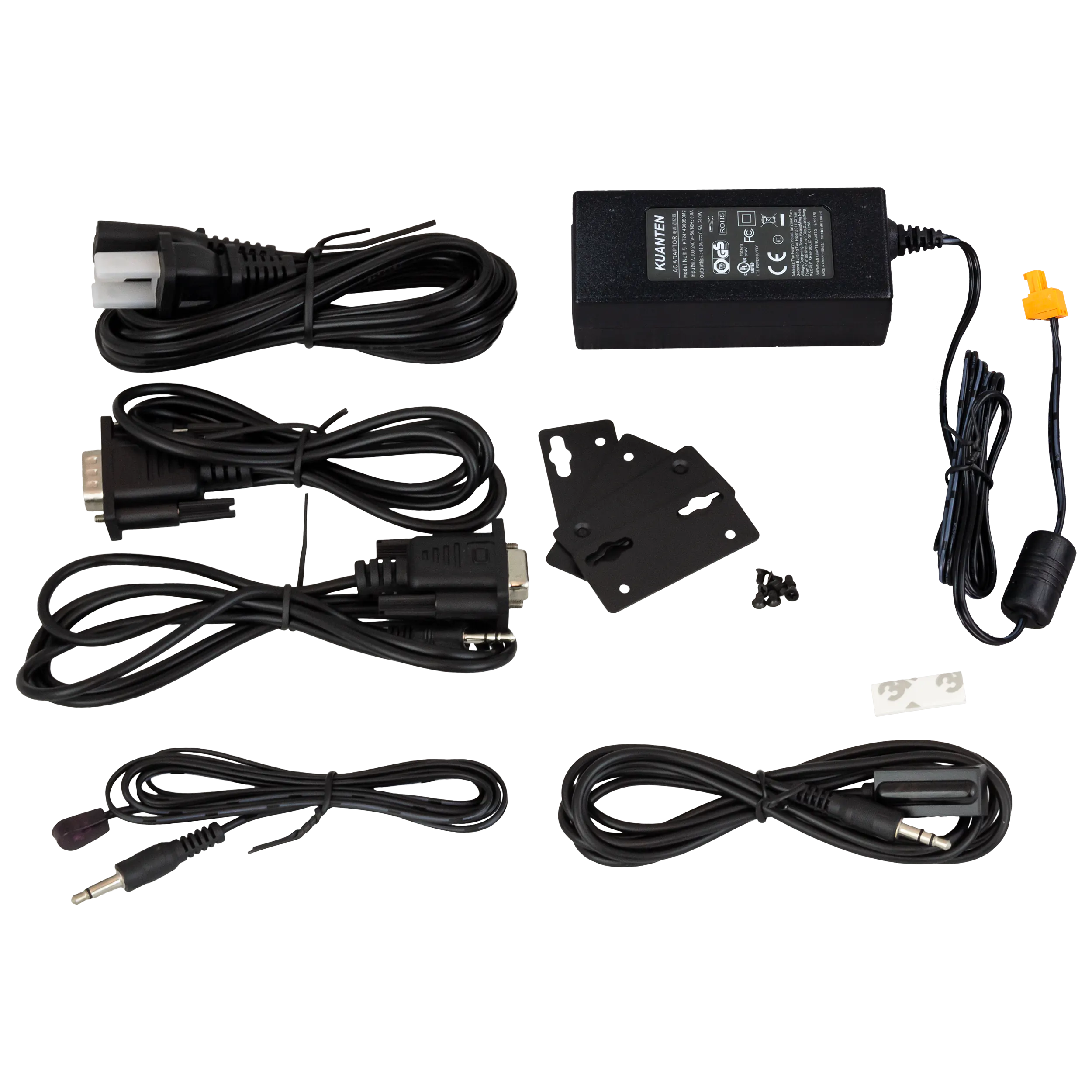

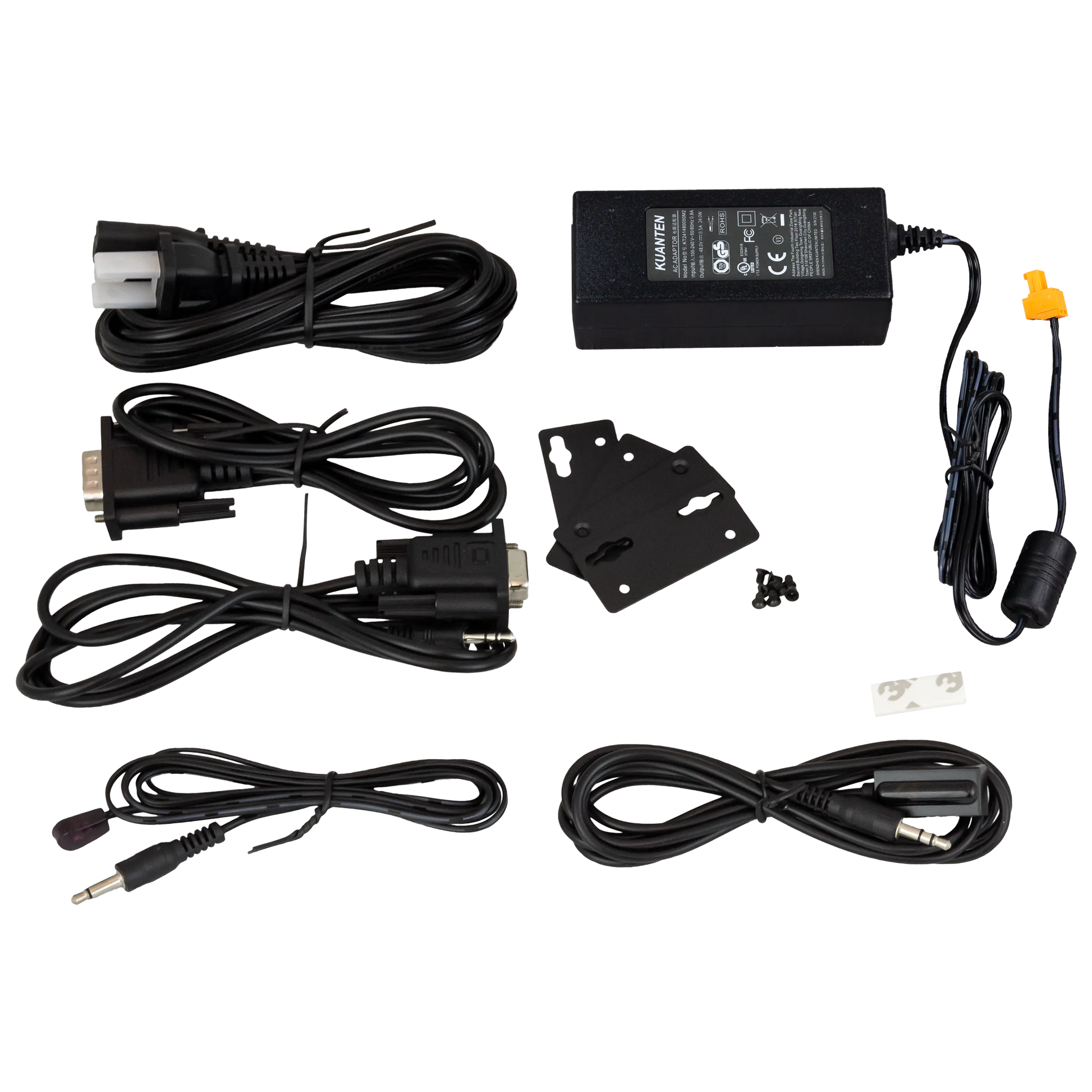

70M 10Gbps HDBaseT Extender Kit

AC-EX70-UHD-KIT – Leistungsstark. Zuverlässig. Kompakt.

AVPro Edge setzt weiterhin den Maßstab für Videoqualität in HDMI-Extenderlösungen – und kein Produkt verkörpert diese Philosophie besser als das AC-EX70-UHD-KIT.
Mit seinem kompakten, ultraflachen Design und einer herausragenden Preis-Leistungs-Balance hat sich dieser Extender als Dauerbrenner im AVPro-Portfolio etabliert – bekannt für unübertroffene Zuverlässigkeit und die verlustfreie Übertragung von HD- und UHD-Videosignalen.

---

Höchste Signalqualität über große Distanzen

Das AC-EX70-UHD-KIT liefert unkomprimierte Signalübertragung (bis zur HDBaseT-Maximalbandbreite von 10,2 Gbit/s) über mittlere bis größere Distanzen – abhängig vom Signaltyp.
Es ist ausgelegt für den 24/7-Dauerbetrieb in kritischen Umgebungen wie
Leitständen, Rechenzentren, Konferenzräumen oder Bildungseinrichtungen.

Mit CAT6A-Verkabelung erreicht das System:

• 1080p HD-Signale: bis zu 70 Meter (230 Fuß)

• 4K UHD-Signale (4K60 4:2:0 / 4K30 4:4:4): bis zu 35 Meter (115 Fuß)

Auch VESA-Auflösungen bis QSXGA werden problemlos unterstützt.

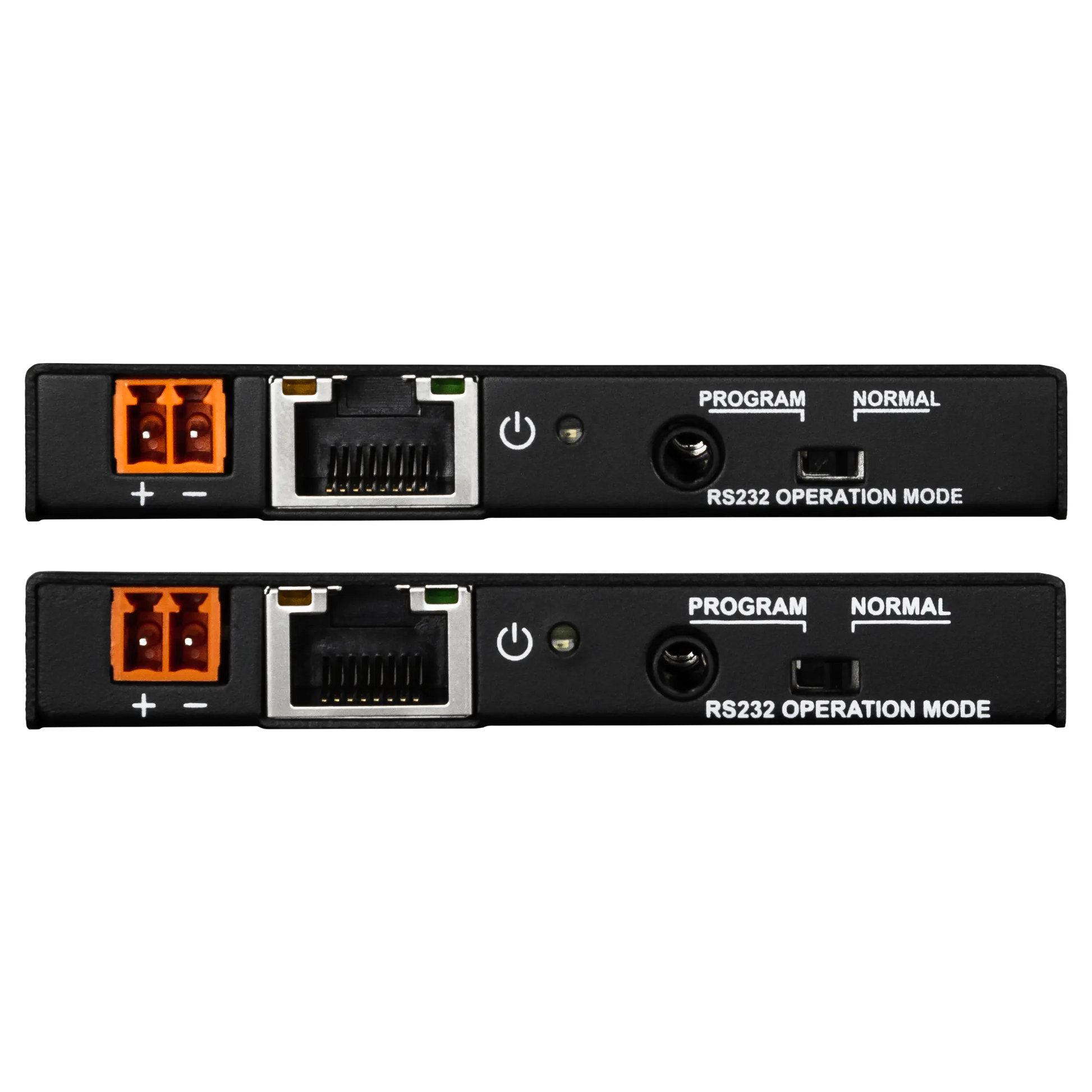

Die Stromversorgung ist bidirektional – sie kann wahlweise am Transmitter oder Receiver erfolgen.

---

Flexible Einsatzmöglichkeiten

Neben professionellen Umgebungen eignet sich das AC-EX70-UHD-KIT auch ideal für kreative Wohninstallationen.
Beispielsweise kann ein ehemaliges IR-Steuerkabel in einem Heimkino-Projektor-Setup genutzt werden, um alte DVI- oder HDMI-Kabel zu ersetzen – inklusive Nutzung der integrierten IR-Weiterleitung oder RS-232-Schnittstelle zur Steuerung des neuen Projektors.

Auch Outdoor-Installationen, etwa bei Terrassen-Fernsehern, profitieren:
Die Signalquellen bleiben im Innenraum, wodurch sich ein aufgeräumtes, elegantes Erscheinungsbild ergibt.
Die bidirektionalen Steuerungsoptionen ermöglichen eine komfortable Bedienung, während der integrierte ESD-Schutz zusätzliche Sicherheit für alle angeschlossenen Geräte bietet.

---

Intelligentes EDID-Management

Mit dem AC-EX70-UHD-KIT gehören komplizierte EDID-Probleme der Vergangenheit an.
Das System verfügt über ein integriertes EDID-Management, das für maximale Kompatibilität zwischen Quellgeräten, AV-Receivern und Displays sorgt.

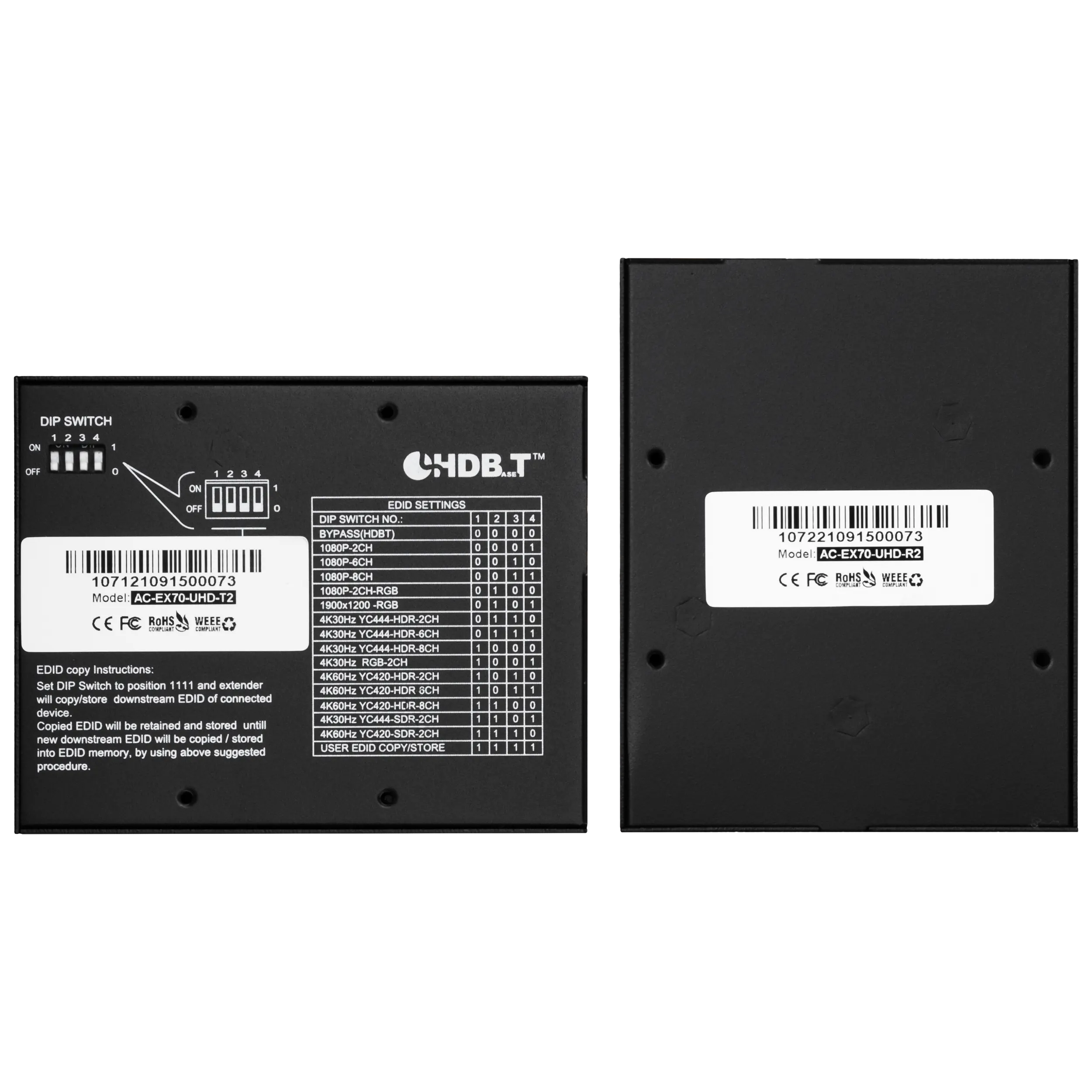

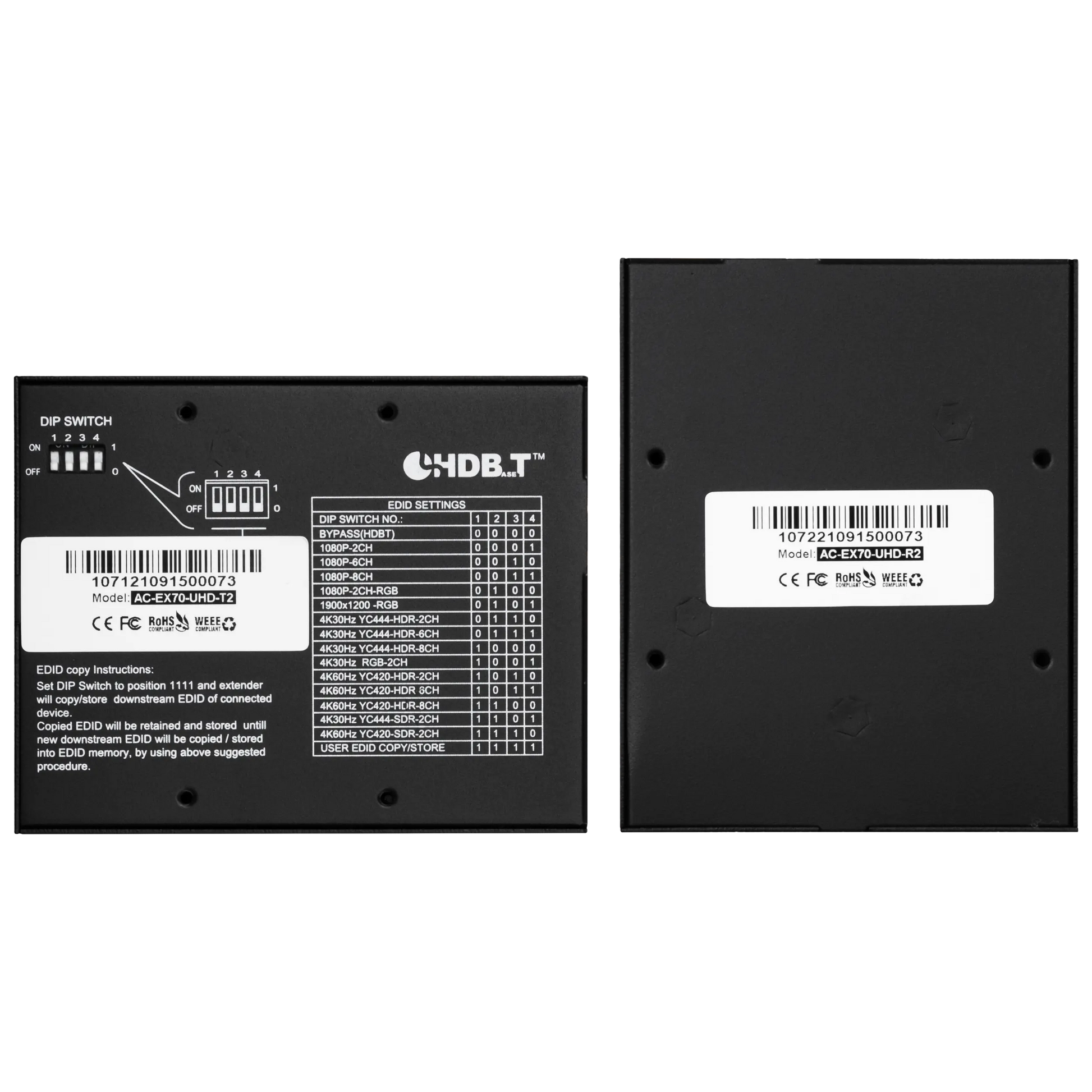

• 14 vorinstallierte EDID-Profile für ältere HD- sowie aktuelle UHD-4K-Displays

• EDID Copy-Funktion zum Übertragen bewährter Einstellungen

• EDID Bypass zur direkten Signalweitergabe

Diese Funktionen gewährleisten stabile Systemintegration, auch bei anspruchsvollen Setups mit gemischten Display-Generationen.

---

Kurz zusammengefasst

• Unkomprimierte Signalübertragung bis 10,2 Gbit/s

• 4K60 (4:2:0) und 4K30 (4:4:4) Unterstützung

• Bidirektionale Stromversorgung (TX/RX)

• IR- und RS-232-Steuerung integriert

• Kompaktes, ultraflaches Design für einfache Installation

• Integrierter ESD-Schutz

• Umfassendes EDID-Management mit 14 Profilen + Copy & Bypass

• Ideal für professionelle wie private Anwendungen

---

HD- & UHD-4K-HDMI-ERWEITERUNG

HDCP wurde ursprünglich entwickelt, um den Kopierschutz für digitale Inhalte zu gewährleisten. Das 19-adrige HDMI-Format wurde so konzipiert, dass es diesen Schutz während der Signalübertragung zwischen Geräten sicherstellt – wobei acht feindrähtige Leitungen für die Videoübertragung und die übrigen Adern für Kontroll- und Authentifizierungszwecke genutzt werden.

In der Anfangszeit war nicht vorgesehen, dass Signalquellen (z. B. Player oder Receiver) weit entfernt vom Display positioniert werden. Entsprechend waren frühe HDMI-Kabel auf nur rund 5 Meter (15 Fuß) begrenzt – ein Problem, das erst mit der Zeit durch modernere Lösungen wie AVPro Edge Bullet Train-Kabel behoben wurde.

Da es jedoch keine „maßgefertigten HDMI-Kabel vor Ort“ gibt, wurde das Problem durch HDMI-Extender über Netzwerkkabel vollständig gelöst – mit zusätzlicher Flexibilität für verschiedenste Installationsszenarien.
Das AVPro Edge AC-EX70-UHD-KIT war eines der ersten HDMI-Extendersysteme, das die vollständige Signalqualität des Originals verlustfrei übertrug und damit einen neuen Standard setzte.

---

UMFASSENDES EDID-MANAGEMENT

In vielen Installationen werden ältere HD-Displays weiterhin genutzt, deren veraltete EDID-Daten jedoch häufig Kompatibilitätsprobleme mit modernen Signalquellen verursachen.

Das AC-EX70-UHD-KIT verfügt über ein leistungsfähiges EDID-Managementsystem, das flexible Anpassungen von Videoauflösungen und Audiocodecs erlaubt, um eine stabile und reibungslose Systemkommunikation sicherzustellen.

Mit der Funktion EDID Copy können funktionierende EDID-Daten kopiert und gespeichert werden – für zuverlässige Systemstabilität und wiederholbare HDCP-Kommunikation.

---

SIGNALREICHWEITE

Die Übertragungsdistanz hängt von der Auflösung und Bandbreite ab:

• 1080p HD-Signale: bis zu 70 Meter (230 Fuß)

• 4K-Signale: bis zu 40 Meter (115 Fuß)

Für Neubauten oder professionelle Installationen wird die Verwendung von geschirmtem CAT6A-Kabel empfohlen, um eine optimale Signalqualität zu gewährleisten.

---

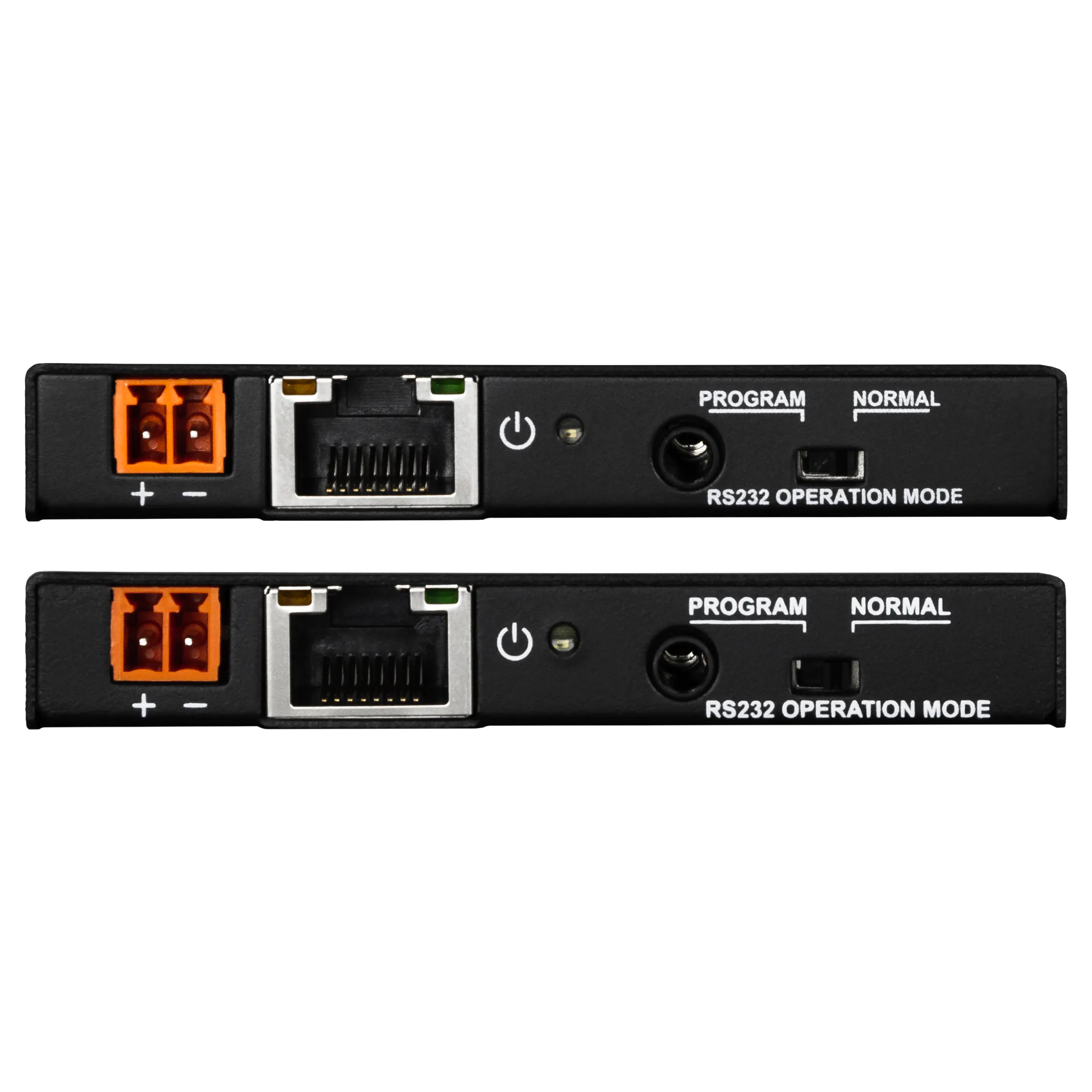

STROMVERSORGUNG

Dank Power over HDBaseT (PoH) kann das gesamte System von einer einzigen Einheit aus mit Strom versorgt werden – entweder vom Transmitter (TX) oder vom Receiver (RX).

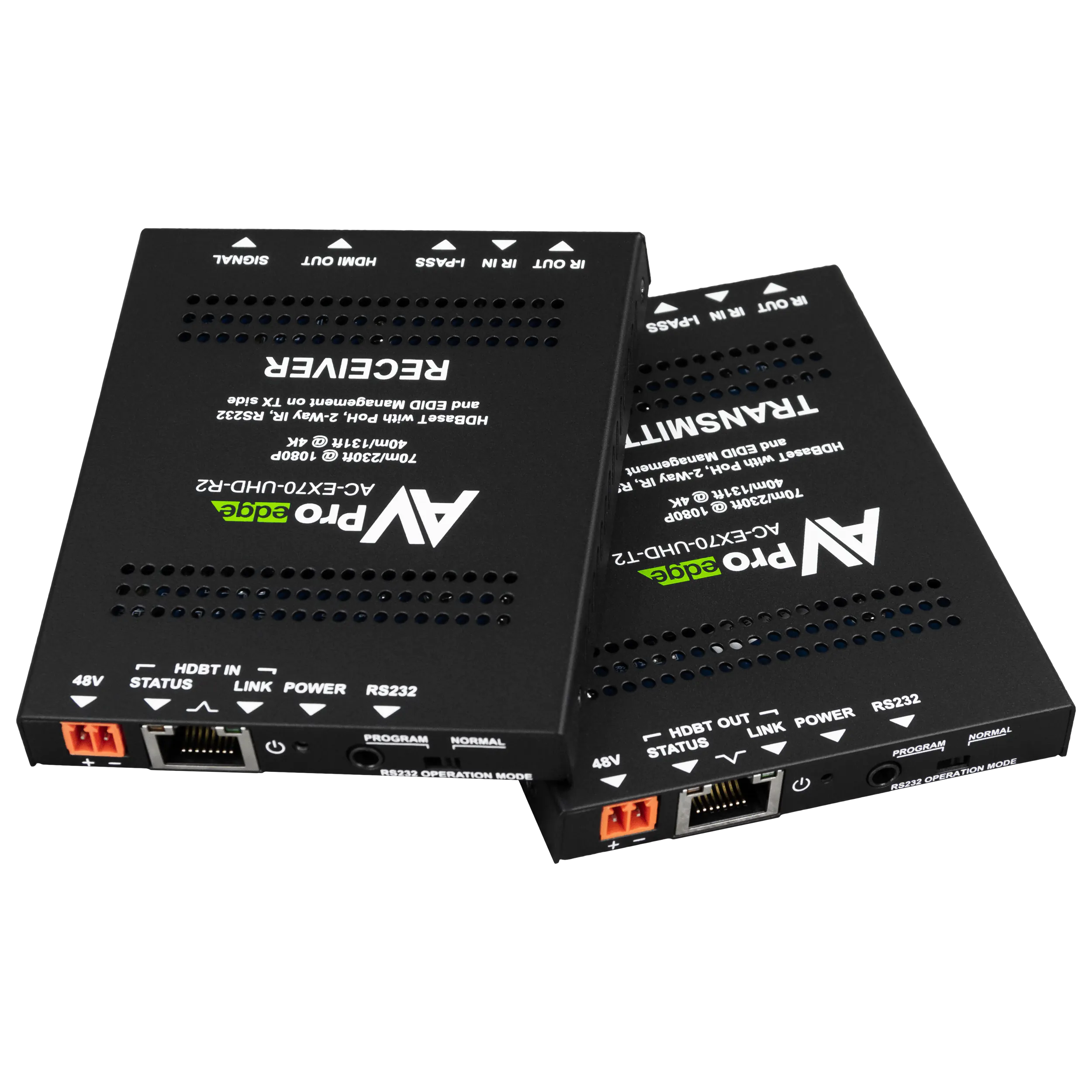

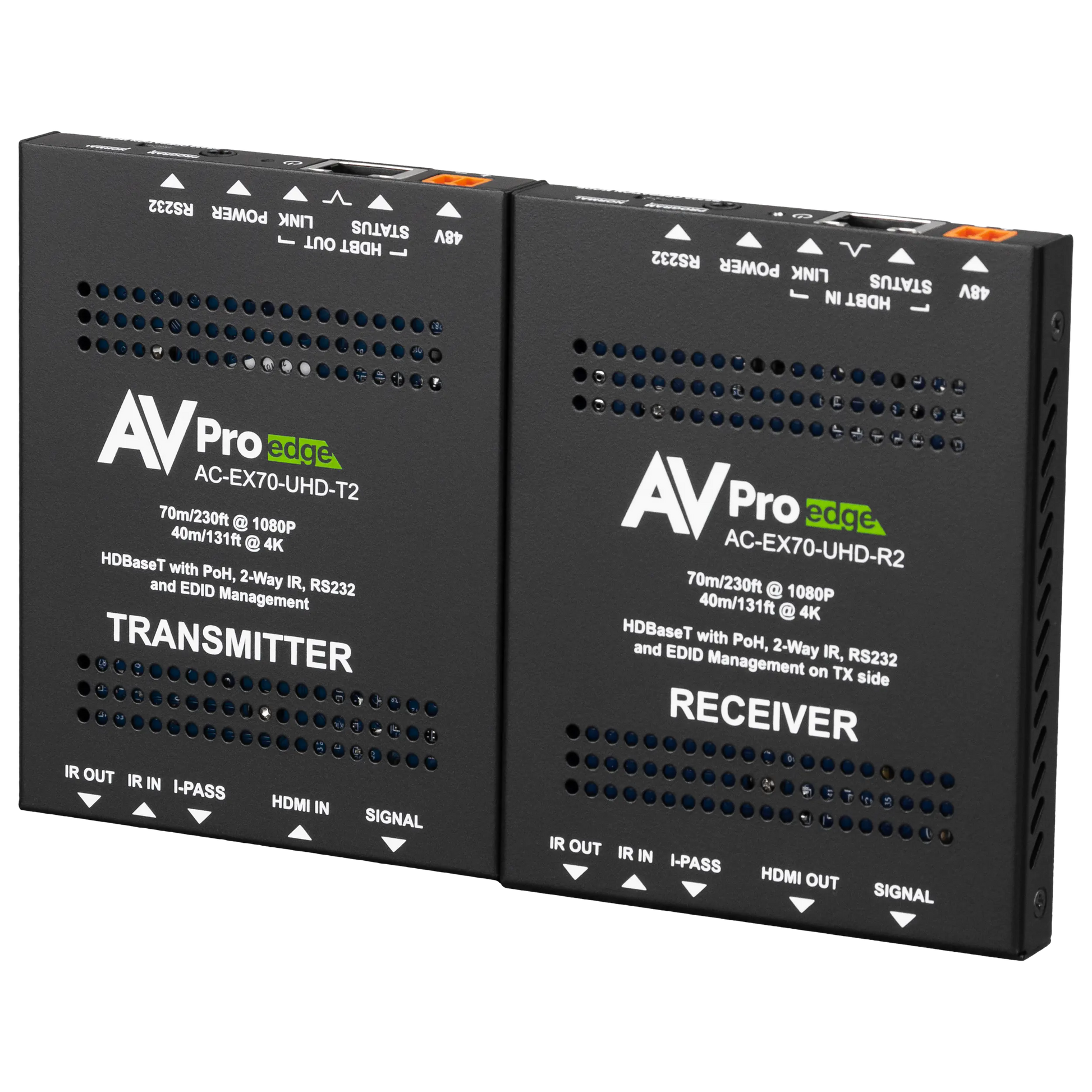

Beide Geräte sind äußerst kompakt – etwa so groß wie ein Smartphone – und lassen sich daher flexibel platzieren.

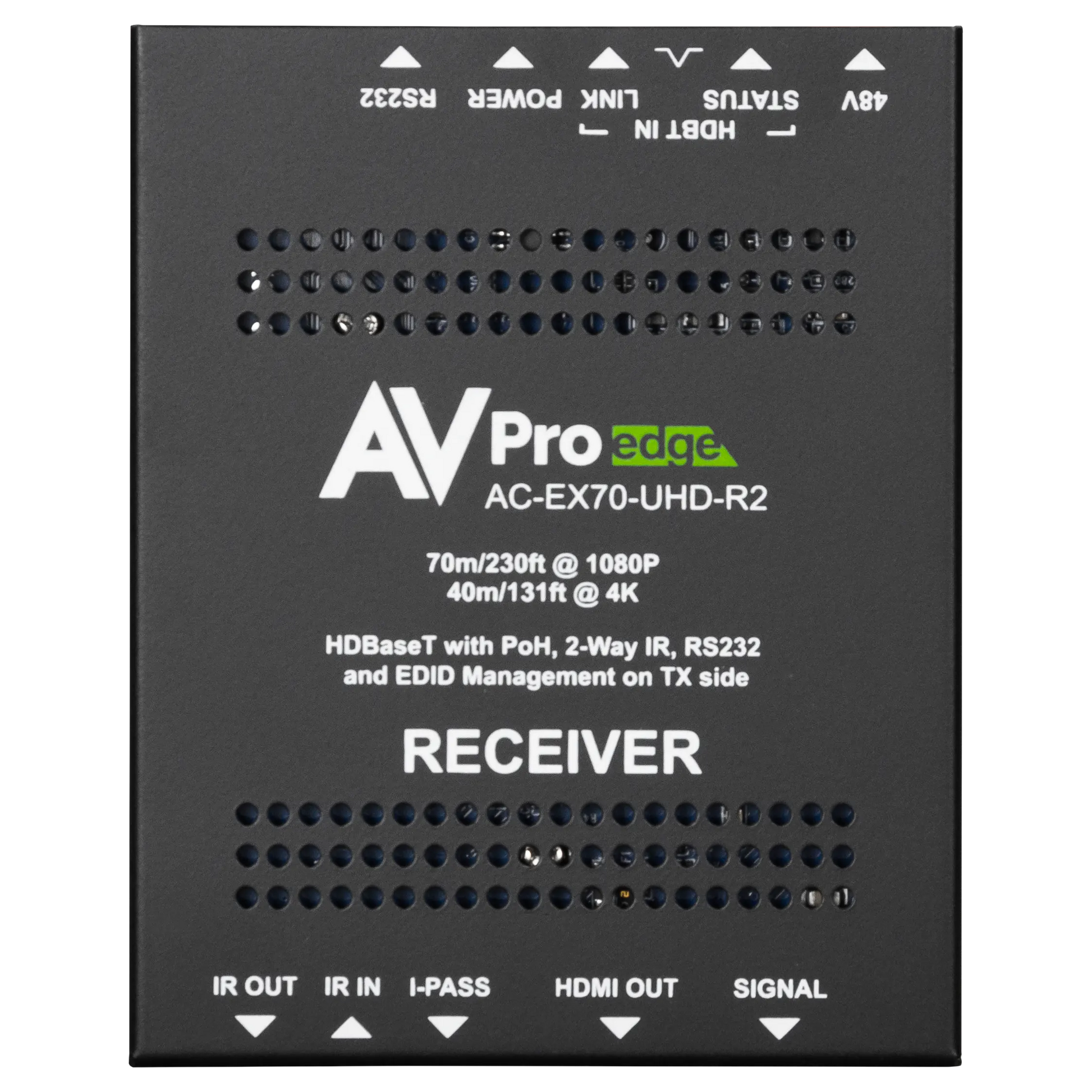

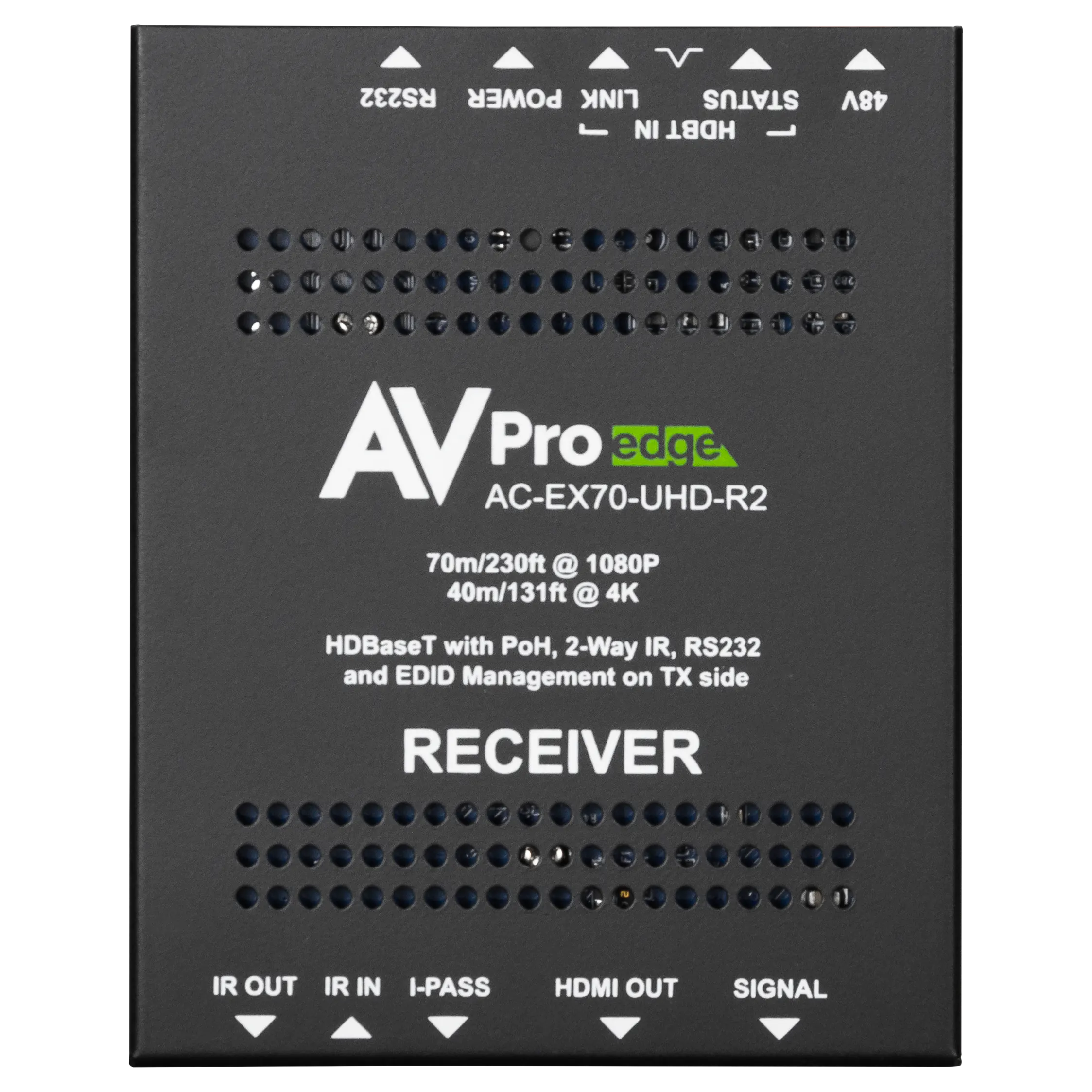

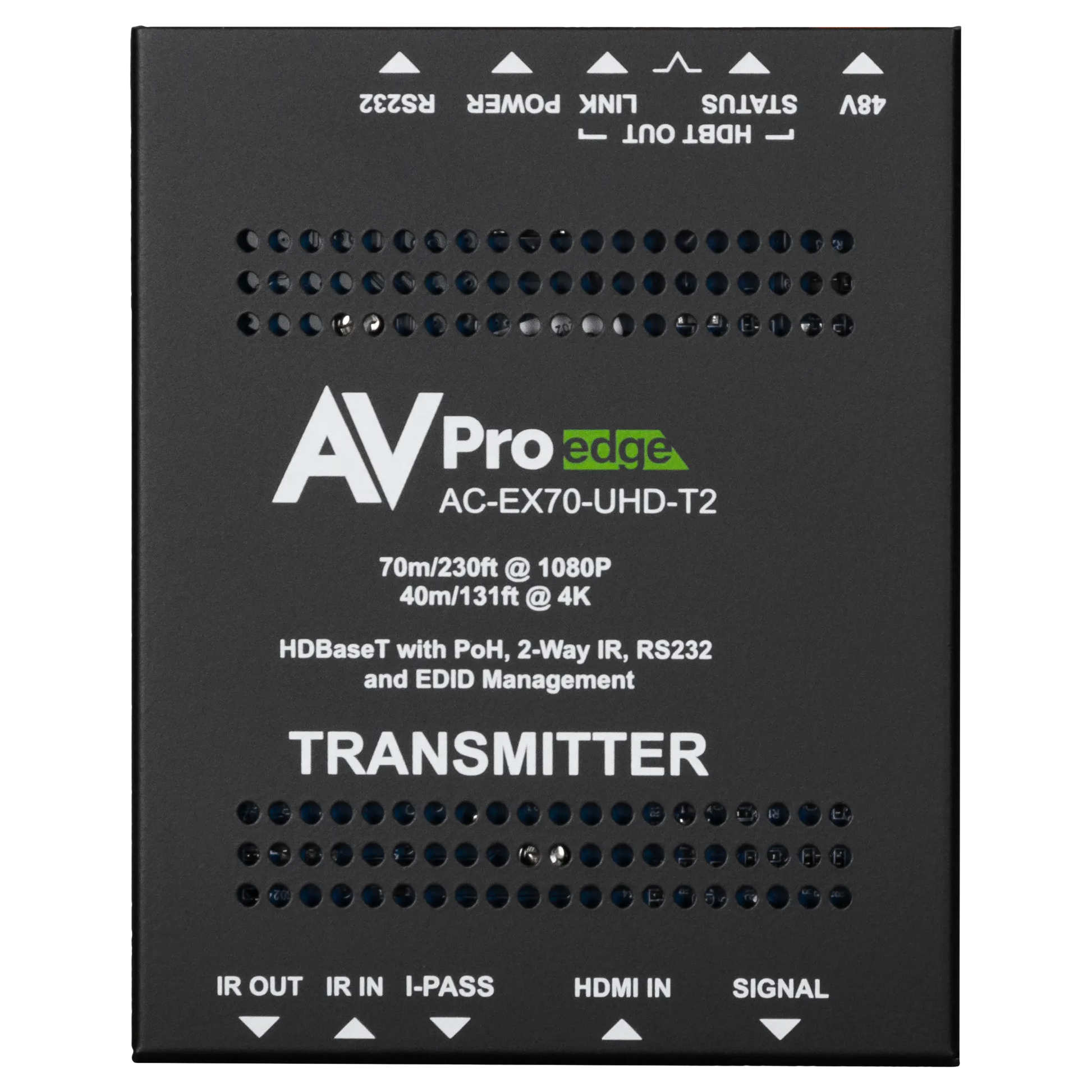

In typischen Anwendungen wird die RX-Einheit direkt hinter dem Display montiert, während sich TX-Einheit und Netzteil am Quellgerät befinden.

---

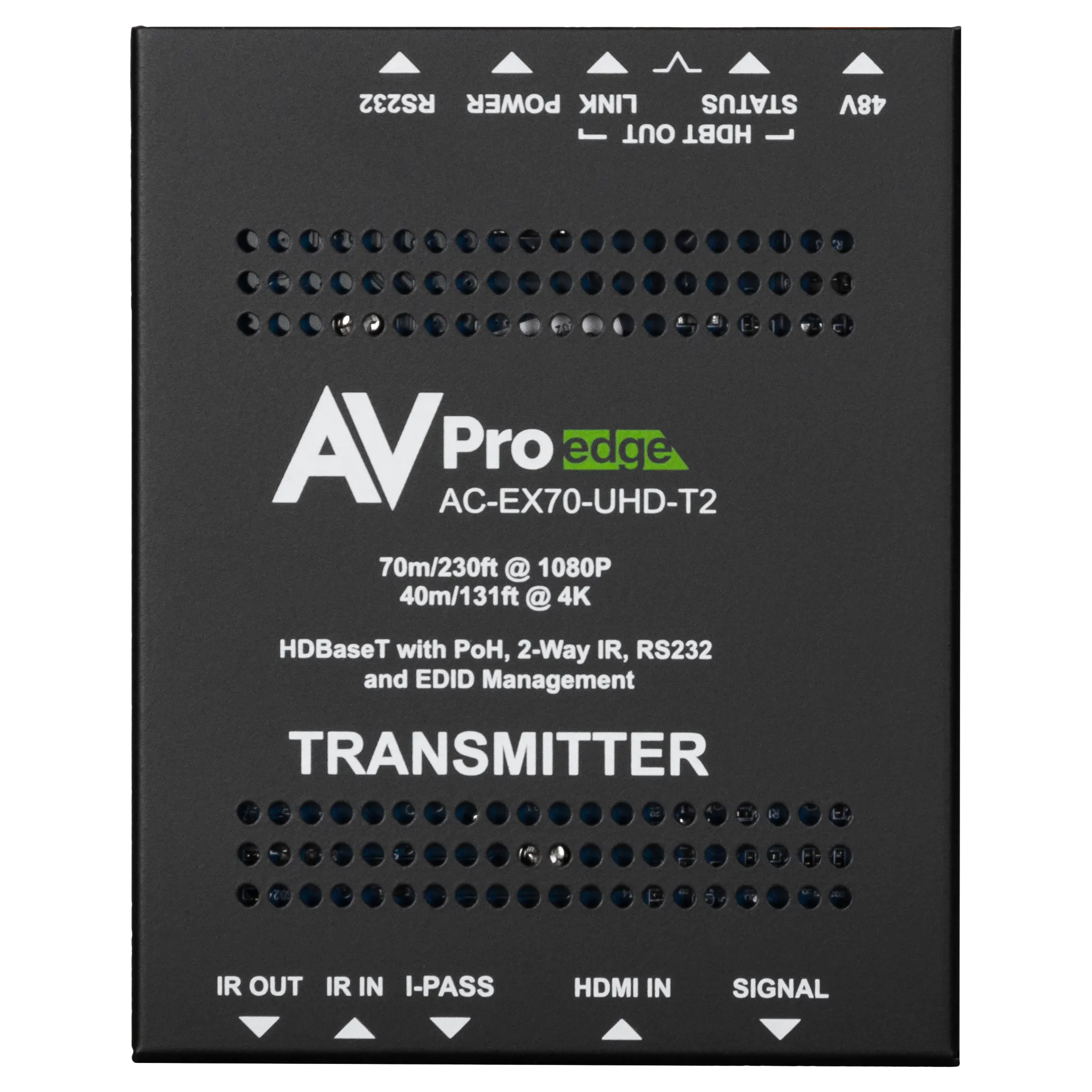

STEUERUNGSOPTIONEN

Das AC-EX70-UHD-KIT bietet bidirektionale Steuerung für IR- und RS-232-Signale – ideal zur Reduzierung von Verkabelung und für saubere, effiziente Installationen.

Über die I-PASS-Funktion können Steuerbefehle direkt vom Steuersystem-IR-Ausgang an den TX-Eingang weitergeleitet werden.
Diese Signale werden über die Übertragungsstrecke hinweggeführt und am RX-Ausgang direkt an das Display (IR-In) oder einen angeschlossenen IR-Emitter ausgegeben – ohne zusätzliche Hardware oder komplexe Steuergeräte.

---

VOR-ORT-UPDATEMÖGLICHKEIT

Wenn erforderlich, können Firmware-Updates direkt vor Ort durchgeführt werden – ohne Ausbau der Geräte.
Dies ermöglicht eine einfache Wartung, reduziert Ausfallzeiten und sorgt dafür, dass installierte Systeme jederzeit aktuell und zuverlässig bleiben.

---

Kurzüberblick der wichtigsten Merkmale

• HD & UHD 4K HDMI-Erweiterung über CAT-Kabel

• Unkomprimierte Signalübertragung bis 10,2 Gbit/s

• EDID Copy & Management für volle Kompatibilität

• Übertragungsreichweite: bis zu 70 m (1080p) / 40 m (4K)

• Power over HDBaseT (PoH) – Stromversorgung über eine Einheit

• Bidirektionale IR- & RS-232-Steuerung

• Vor-Ort-Firmwareupdates möglich

• Kompaktes Design – einfach zu integrieren
