Einfache HDMI-Erweiterung mit HDBaseT-Technologie
Der AVPro Edge AC-EX70-UHD-BKT ist ein HDMI-Extender-Kit mit Basisfunktionen, das nicht als Transmitter oder Receiver für Matrix-Switch-Systeme verwendet werden darf.
Das Kit überträgt 1080p-HDMI-Signale bis zu 70 Meter und 4K-HDMI-Signale bis zu 40 Meter über handelsübliches CAT6A-Kabel unter Verwendung der HDBaseT-Technologie.
Der AC-EX70-UHD-BKT ist einfach zu installieren und zu bedienen und eignet sich besonders gut für Anwendungen mit SDR-Signalen (Standard Dynamic Range).

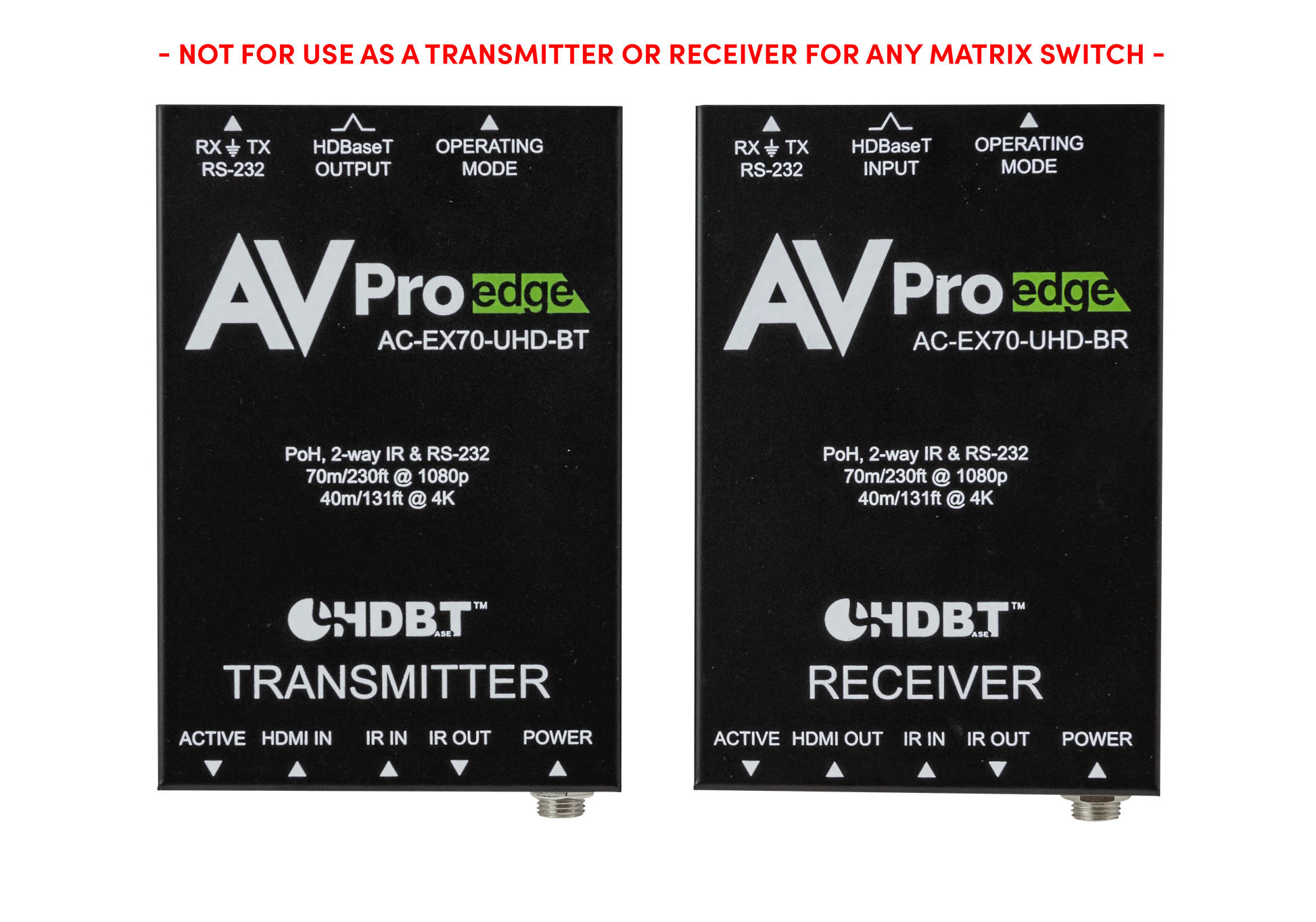

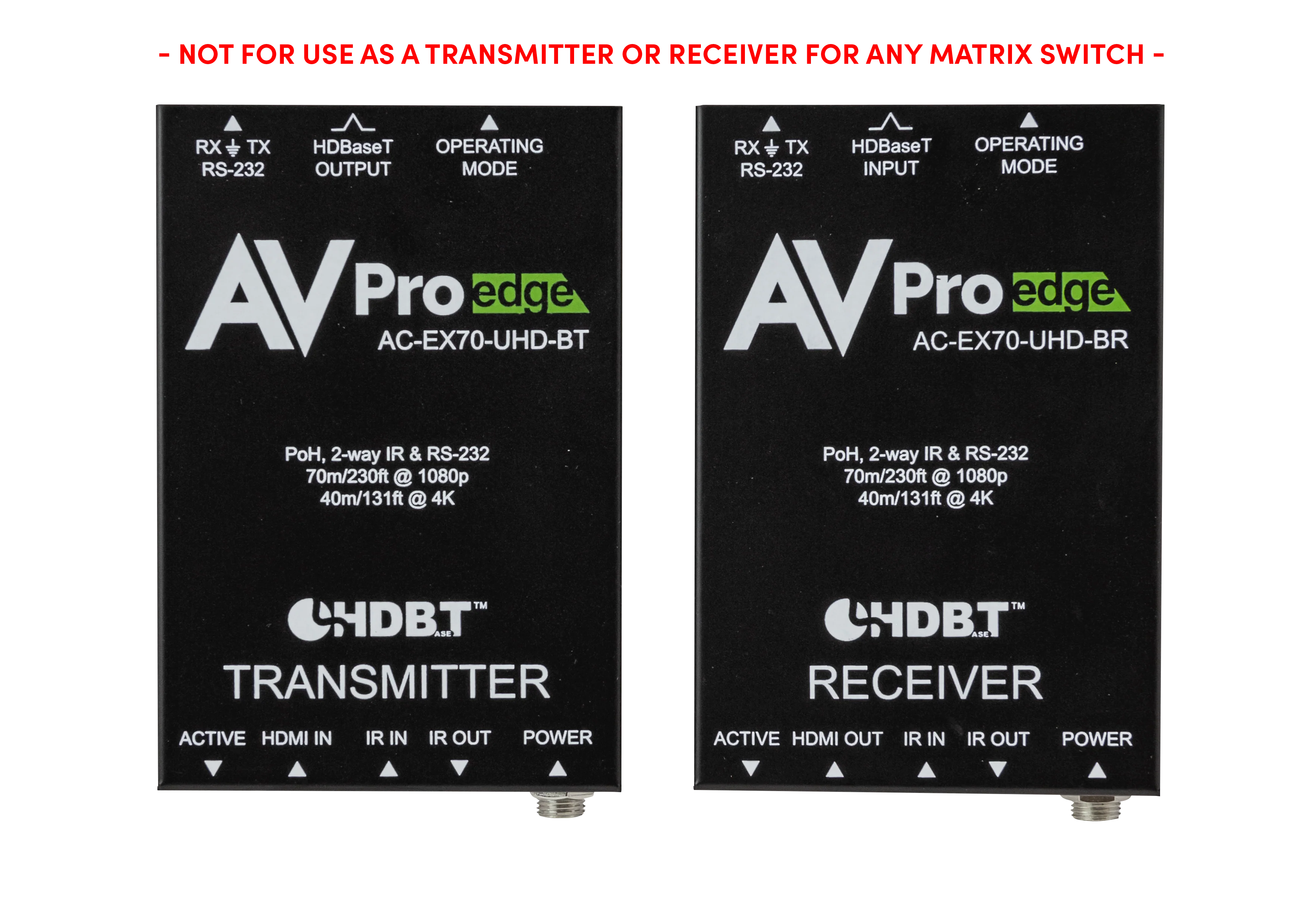

Wichtig: Dieses Produkt muss als Set (Kit) verwendet werden – es ist nicht zur Nutzung als Transmitter oder Receiver in Matrix-Switch-Systemen vorgesehen.
4K-HDMI-Erweiterung über Netzwerkkabel
Die Länge eines herkömmlichen HDMI-Kabels ist nach der Herstellung nicht veränderbar und Verbindungen über mehr als 7–8 Meter (ca. 25 Fuß) sind häufig unzuverlässig.
Zudem können HDMI-Stecker aufgrund der hohen Frequenzen und Dichte der Kontakte nur unter Fabrikbedingungen gefertigt werden – ein Kürzen oder Nachkonfektionieren ist für Installateure oder Endanwender nicht möglich.
Im Gegensatz dazu sind CAT6A-Kabel weltweit verfügbar, kostengünstig und können vom Installateur oder Anwender selbst angepasst werden.
Mit dem AC-EX70-UHD-BKT lassen sich HDMI-Signale dadurch effizient und sicher über größere Entfernungen übertragen.
Signalreichweite
-
1080p-HD-Signale: bis zu 70 Meter (230 Fuß)
-
UHD-4K-Signale: bis zu 40 Meter (115 Fuß)
Diese Übertragung erfolgt stabil und verlustfrei über ein CAT6A-Kabel unter Verwendung der HDBaseT-Technologie.
Steuerung

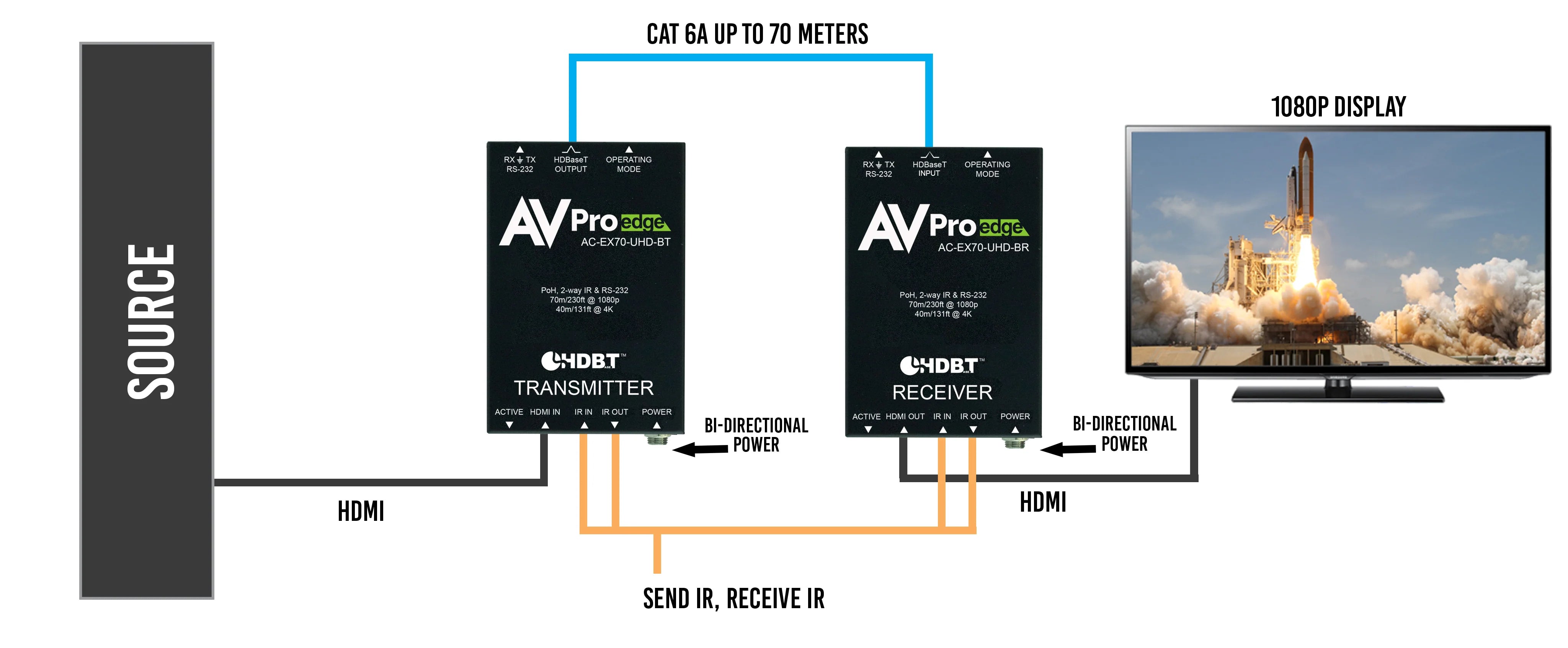

Der AC-EX70-UHD-BKT unterstützt bidirektionale IR- und RS-232-Steuerung, sodass sich Quellen und Senken gegenseitig kontrollieren lassen.
(Hinweis: Dieses Modell verfügt nicht über I-PASS. Für diese Funktion siehe AVPro Edge AC-EX70-UHD-KIT.)
Bidirektionale Stromversorgung
Die integrierte PoH-Funktion (Power over HDBaseT) ermöglicht es, das System von einer beliebigen Seite aus mit Strom zu versorgen –
entweder TX (Transmitter) speist den RX (Receiver) oder umgekehrt.
Das bietet dem Installateur maximale Flexibilität, insbesondere an Orten mit begrenzten Steckdosen.
Einschränkungen
Der AC-EX70-UHD-BKT wurde entwickelt, um eine besonders kostengünstige Lösung für HDMI-Erweiterung zu bieten.
Es handelt sich um den einfachsten Extender im AVPro Edge-Sortiment – ideal für Anwendungen, bei denen nur die Basisfunktionen benötigt werden.
Folgende Funktionen sind nicht enthalten:
-
Ethernet
-
ARC / eARC
-
USB-Datenübertragung
-
Audio-Extraktion
-
I-PASS-IR-Steuerung
-
Erweiterte 4K-Reichweiten
Kurzüberblick
-
Muss als Kit verwendet werden – nicht für Matrix-Switch-Systeme geeignet
-
HDMI 4K-Übertragung über CAT6A bis 40 m, 1080p bis 70 m
-
IR- und RS-232-Steuerung (bidirektional)
-
PoH-Stromversorgung – flexibel von TX oder RX
-
Einfache, kostengünstige Lösung für Standard-HDMI-Erweiterung
| Kategorie | Parameter | Wert |
|---|---|---|
| Video | Video Resolutions | Up to 4K 60Hz 4:2:0 & 4K30 4:4:4 |
| Video | VESA Resolutions | Up to DCI 4k (4096x2160) |
| Video | Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Video | Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Video | Deep Color | Up to 16 bit (1080) Up to 12 bit (4K) |
| Audio | Audio Formats Supported HDMI | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Distance | HDBaseT Distance (4K & HDR) | 40 Meters (131 Feet) (Cat 6a) |
| Distance | HDBaseT Distance (Full HD) | 70 Meters (230 Feet) (Cat 6a) |
| Distance | HDMI Lead In/Out | Up to 50 Feet (Using Bullet Train HDMI) |
| Distance | HDMI Lead In/Out (W/ AOC Cable) | Up to 130 Feet (Using Bullet Train AOC) |
| Other | Bandwidth | 10.2 Gbps |
| Other | HDCP | HDCP 2.3 and Earlier |

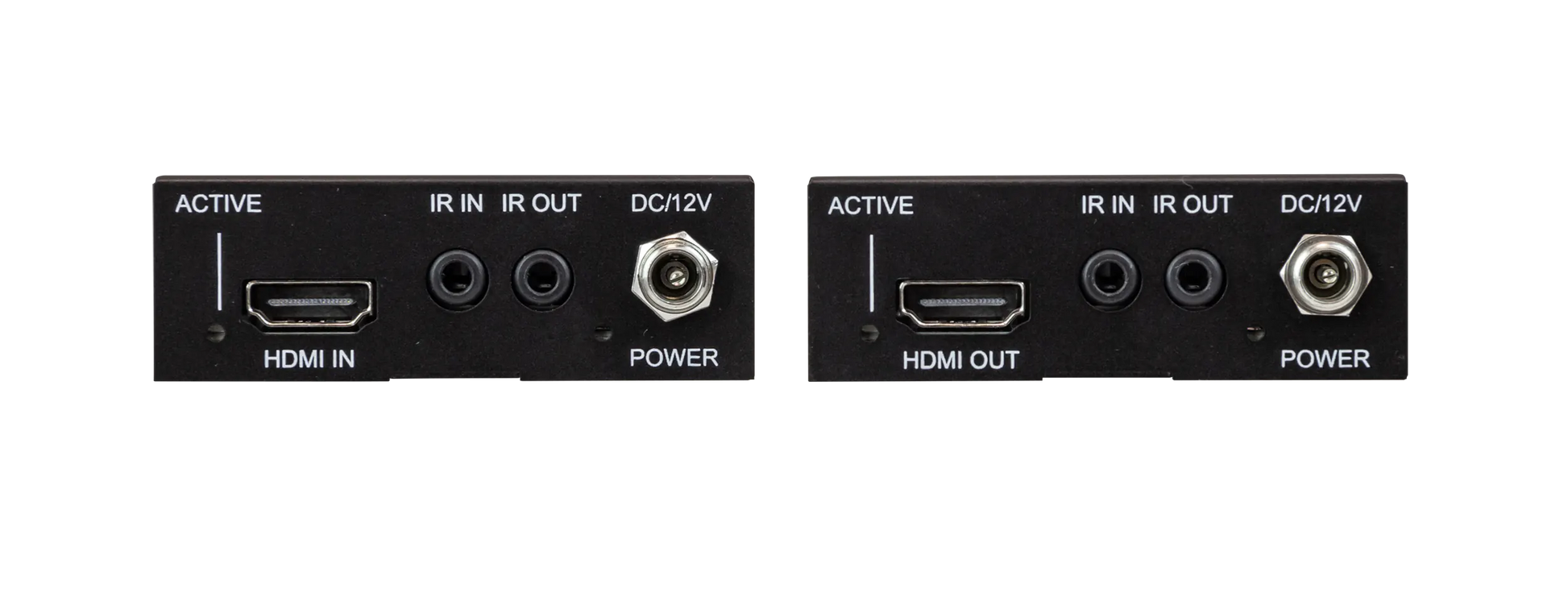

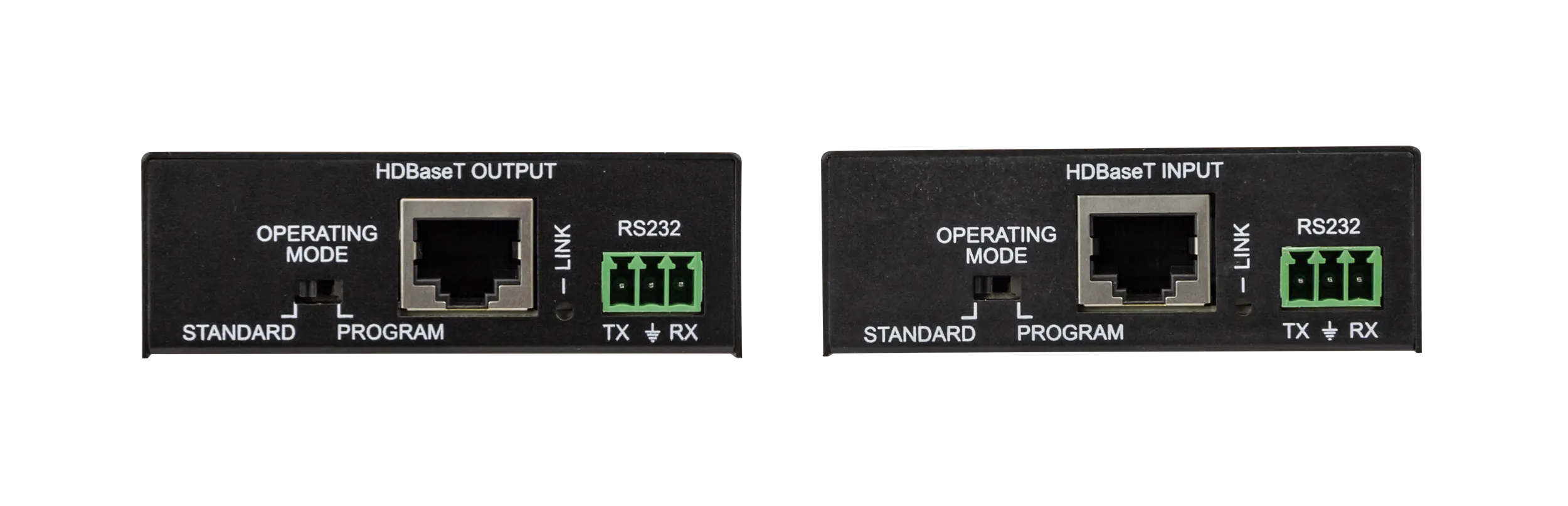

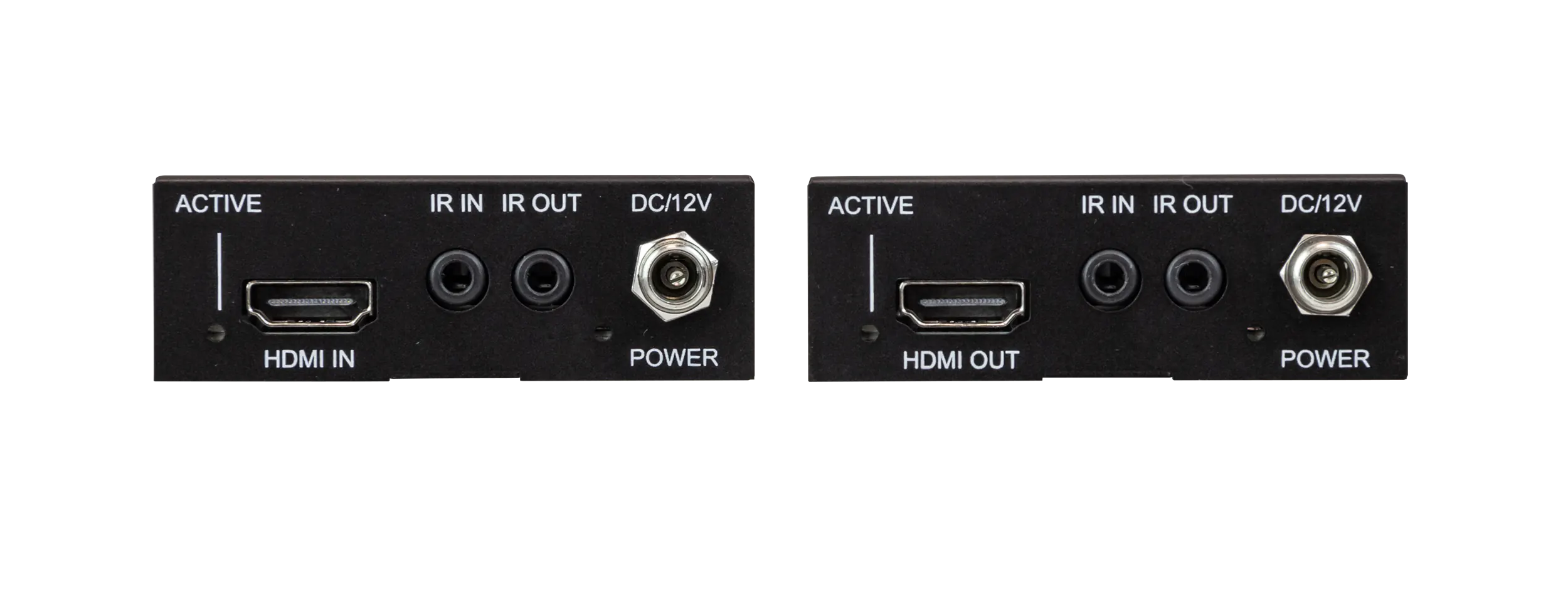

| Ports | HDMI (TX & RX) | Type A |

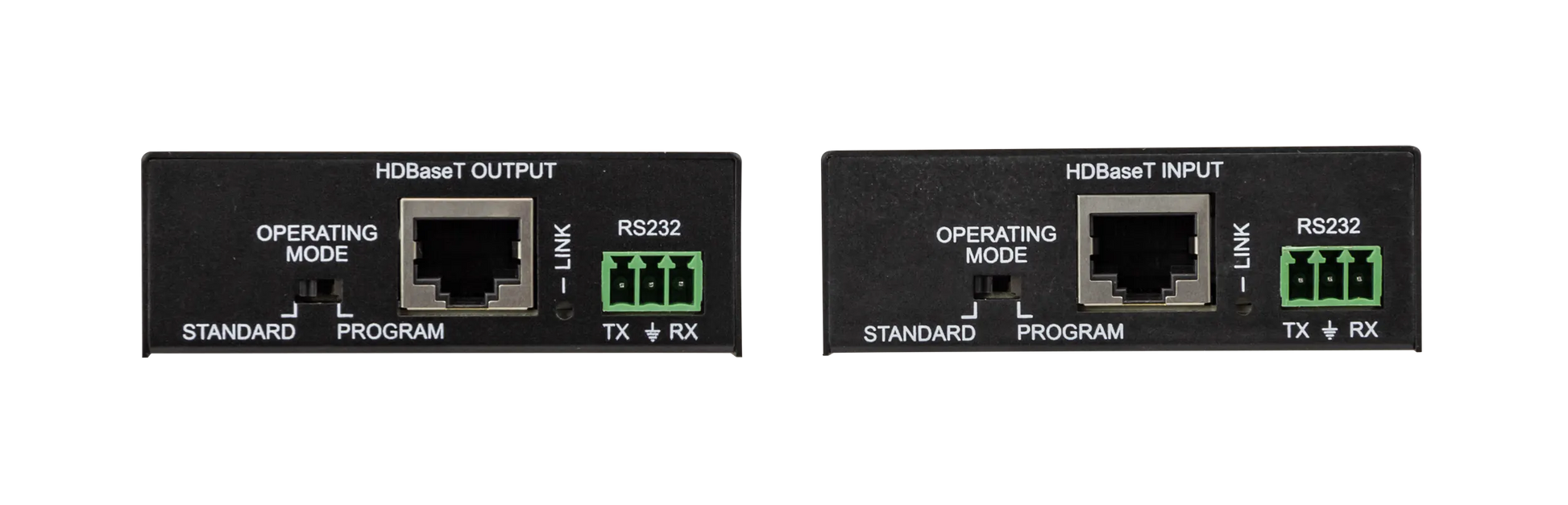

| Ports | HDBaseT | RJ45 w/ PoH for HDBaseT Receivers |
| Ports | IR RX | 3.5mm Stereo (3 Conductor) |
| Ports | RS232 | 3 Pin Terminal Block |
| Ports | Power (TX & RX) | Barrel Type |
| Environmental | Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Environmental | Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Environmental | Humidity Range | 5-90% RH (No Condensation) |
| Power | Power Consumption (Total) | 9 Watts Max |
| Power | Power Supply - Matrix | Input: AC 100-240V ~ 50/60Hz Output: DC 12V 2A |
| Dimensions | Dimensions (Unit Only Height/Depth/Width) | mm: 105 x 71 x 25 inch: 4.14 x 2.82 x 0.98 |
| Dimensions | Dimensions (Packaged Height/Depth/Width) | mm: 140 x 193 x 87 inch: 5.5 x 7.6 x 3.4 |
| Dimensions | Weight (Unit) | 0.35 lbs (0.16 kg) |
| Dimensions | Weight (Packaged) | 0.6 lbs (0.27 kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | ||
