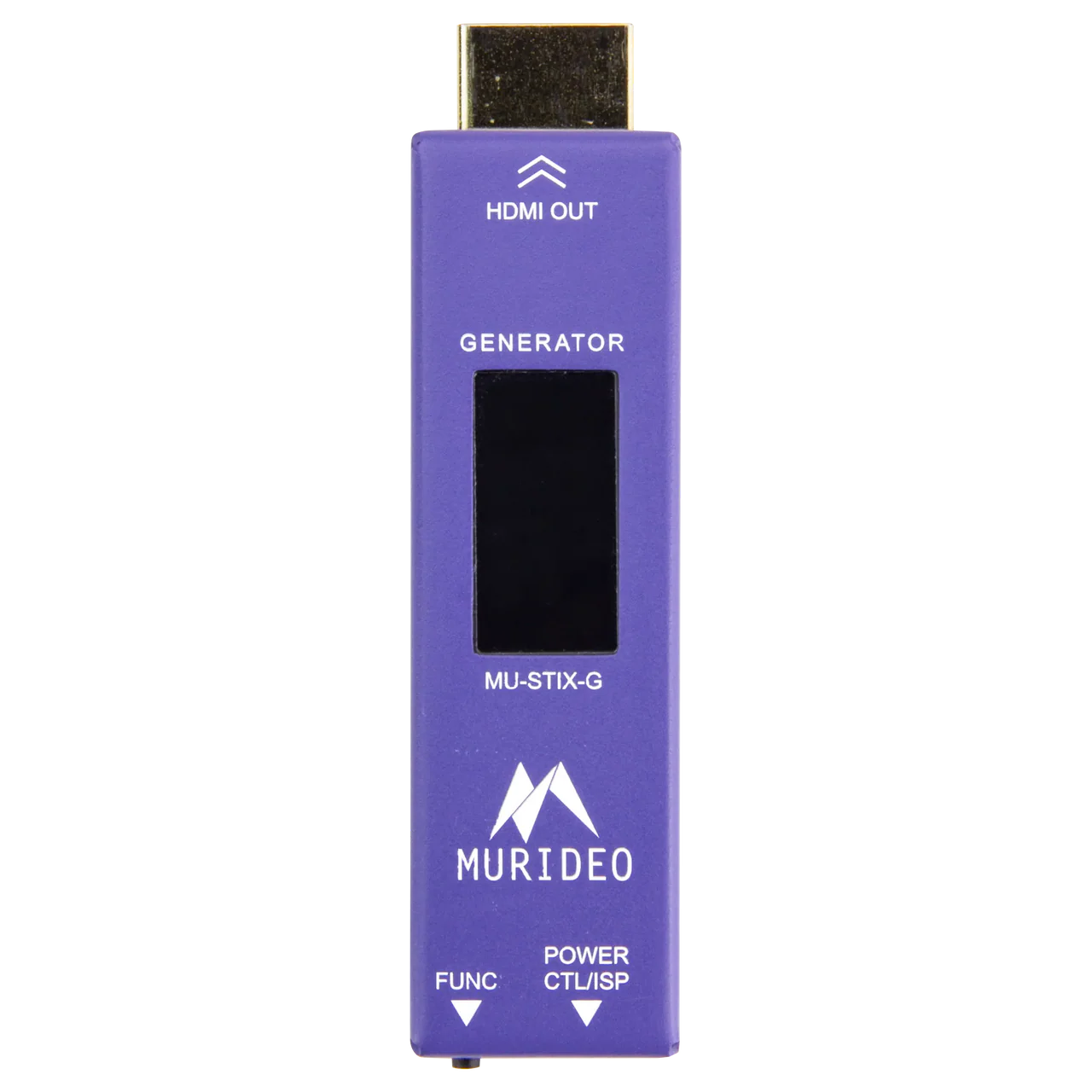

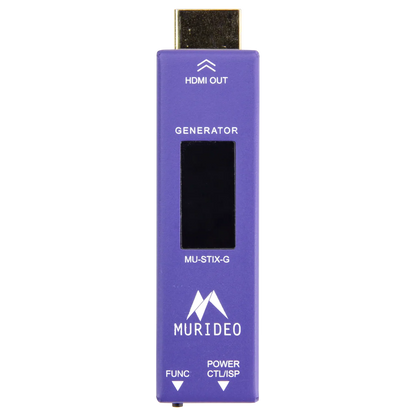

Der MU-STIX-G ist ein HDMI-Testmuster-Generator im USB-Stick-Format, entwickelt für Murideos STIX-Plattform zur großflächigen Systemevaluierung. Er eignet sich auch für einfache Vor-Ort-Tests zur Überprüfung der Signalübertragung (Pass/Fail).
Ursprünglich als internes Qualitätskontrollwerkzeug für AVPro Edge konzipiert, basiert STIX auf einer asymmetrischen Testmethodik zur dynamischen Übertragung, zum Empfang und zur Protokollierung von Testsignalen über 1.152 MXnet-Endpunkte (Transmitter und Receiver). Sich vorzustellen, diesen Prozess mit hunderten Blu-ray-Playern, Streaming-Geräten oder Displays durchzuführen, ist schlichtweg unmöglich.
Der MU-STIX-G kann Videotestmuster in Auflösungen von 720p/60 Hz bis 8K/60 Hz erzeugen, einschließlich 4K/120 Hz High Frame Rate. Bei Standalone-Anwendungen zeigt ein integriertes Mini-OLED-Display das ausgewählte Muster, die Auflösung, Bitrate, Farbraum und HDCP-Version an.

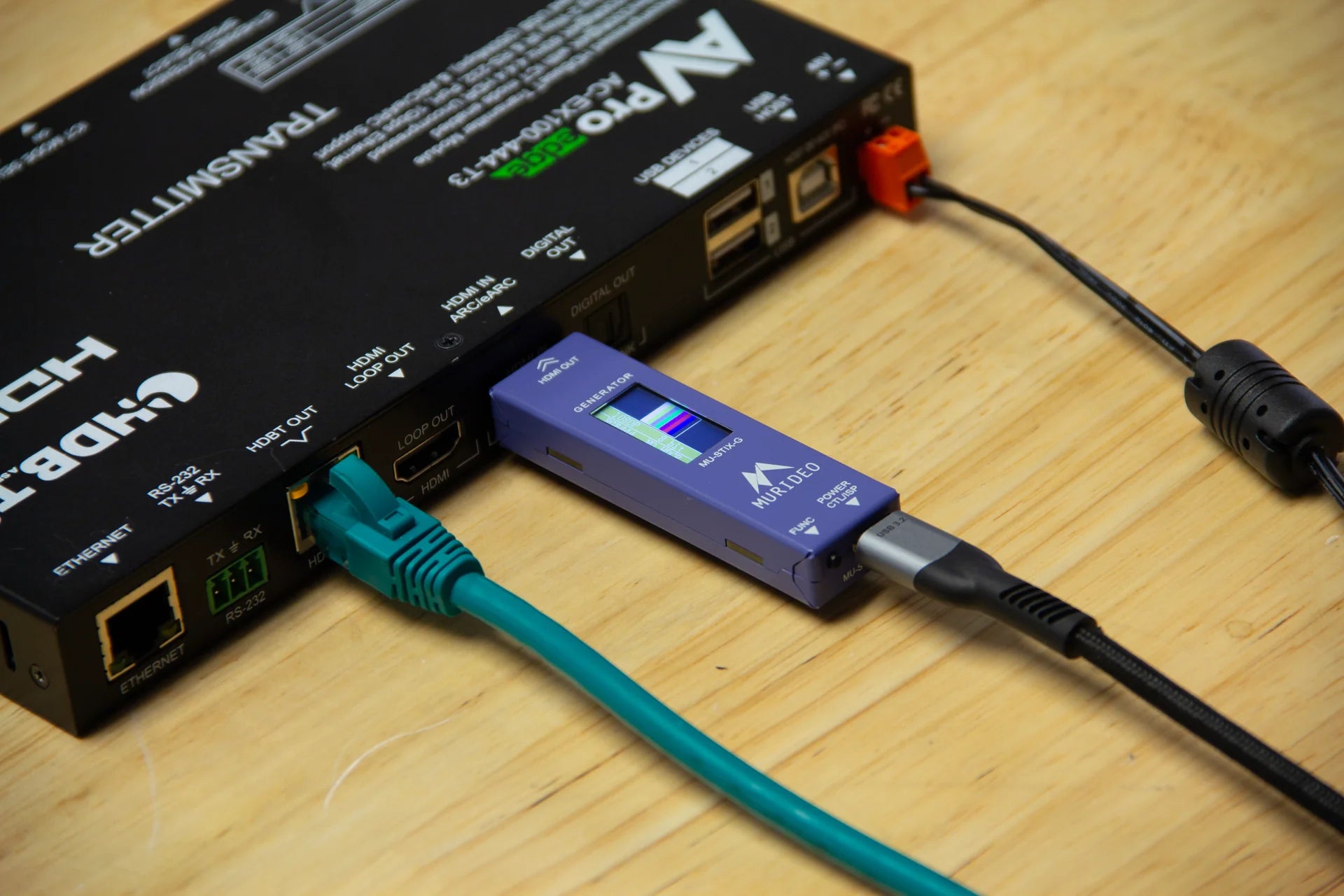

STIX ermöglicht eine schnelle, aber gründliche hausinterne Signalüberprüfung vor der Installation vor Ort, um sicherzustellen, dass Endgeräte korrekt funktionieren, auf Programmierungen reagieren und mit den Systemanforderungen übereinstimmen.
Für den Standalone-Einsatz ist der MU-STIX-G ein praktischer und kostengünstiger Generator für Multiformat-Auflösungen – ideal für kommerzielle oder private Integratoren, wenn einfache Pass/Fail-Tests zur Überprüfung von Übertragungswegen und Display-Funktionalität erforderlich sind.
- Kostengünstige HDMI 2.1b-Ausgabequelle – Konform mit 8K bei 48 Gbps (FRL), ideal für flexible Testszenarien.
- Signalanalyse bis zu 8K – Erzeugt 720p, 1080p, 4K und 8K mit 8-, 10- und 12-Bit Farbtiefe in RGB, 4:2:2 und 4:4:4 Farbräumen.
- Konfigurierbares HDCP – Unterstützt HDCP 1.4 (nur TMDS), 2.3 oder deaktiviert.
- 13 integrierte Testmuster – Inklusive Pseudozufalls-Binärsequenz zur Diagnose von Bitfehlern, Signalverlust oder Timing-Problemen.
- Geringer Stromverbrauch – Stromversorgung über USB-A (z. B. vom AVR oder Display) oder USB-C von mobilen Geräten.
- OLED-Farbdisplay – Zeigt Video-Vorschau, Timing, FRL/TMDS-Erkennung, Farbraum, Farbtiefe und HDCP-Versionen.
- Ultrakompaktes Format – Passt in enge Räume, ideal für den Einsatz nach Rack-Montage oder zur Mitnahme im Werkzeug- oder Laptop-Tasche.
Technische Spezifikationen
Video
| HDMI Version | HDMI 2.1 |
|---|---|
| HDCP Version | 1.4 and 2.3 |
| HDCP ON/OFF | Yes |
| Resolution Timings | 4K & 8K/30 Hz, 720p, 1080p, 4K/60Hz, 4K/120 Hz |
| Video Encoding | RGB (Limited), YCbCr |
| Video Sampling Models | RGB 4:4:4, YUV 4:4:4, YUV 4:2:2 |
| Color Bit Depth | 8-, 10-, 12-bit |
| Test Patterns | Black, Checkbox, Stripes, Red, Green, Blue, White, White Ramp, Red Ramp, Green Ramp, Blue Ramp, PRBS, Color Bars |
Audio
| Audio Output | Not Supported |
|---|

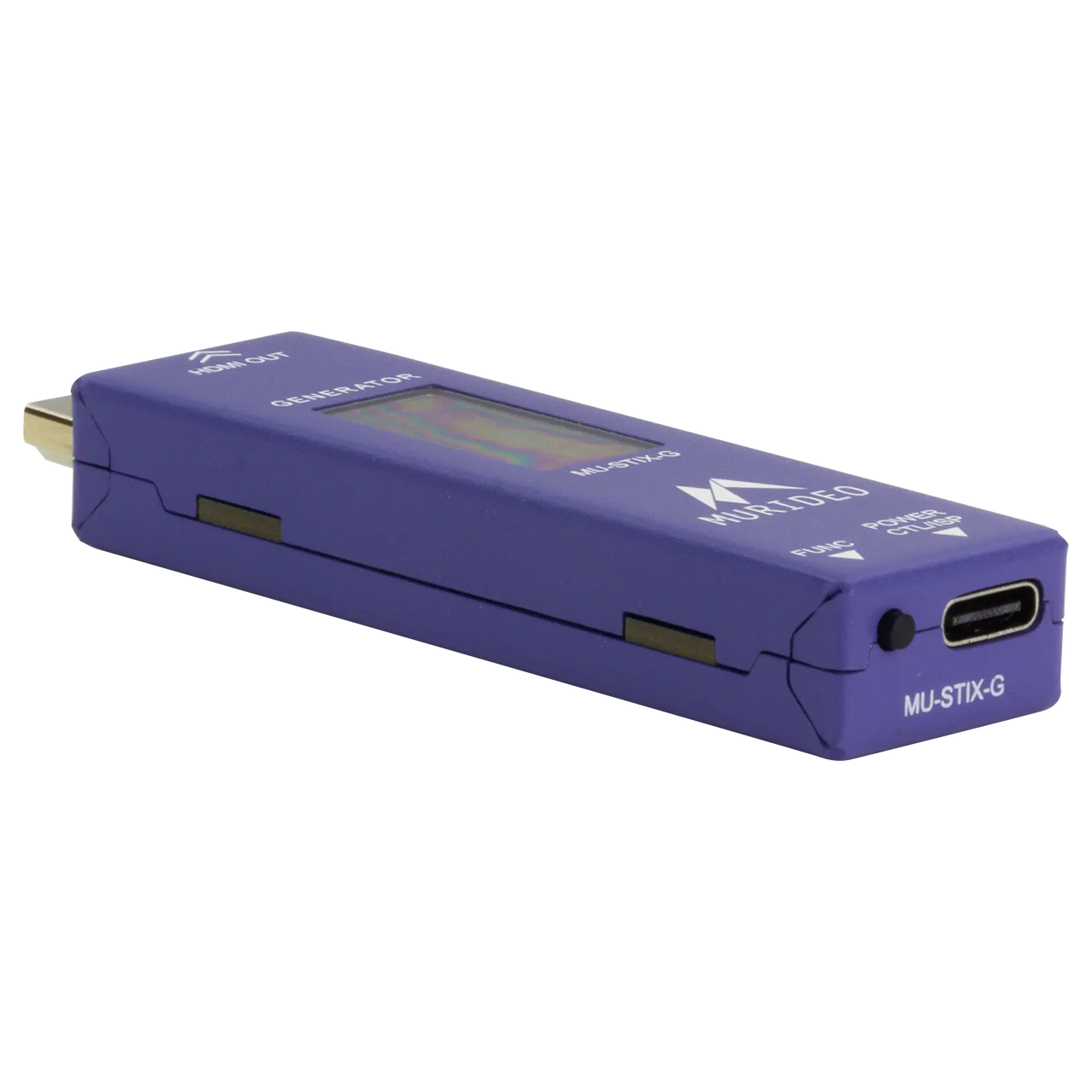

Ports
| HDMI | Male Type-A |
|---|---|
| Firmware/Control | USB Type-C |
Environmental
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
|---|---|
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5–90% RH (No Condensation) |
Power
| Power (Single Unit) | 5 VDC, 270 mA |
|---|---|
| Power Consumption | 1.35 W Max |
Abmessungen
| Maße (H x T x B) | mm: 12 x 21 x 81.1 inch: 0.47 x 0.82 x 3.2 |
|---|---|
| Gewicht | 27g / 1oz |
