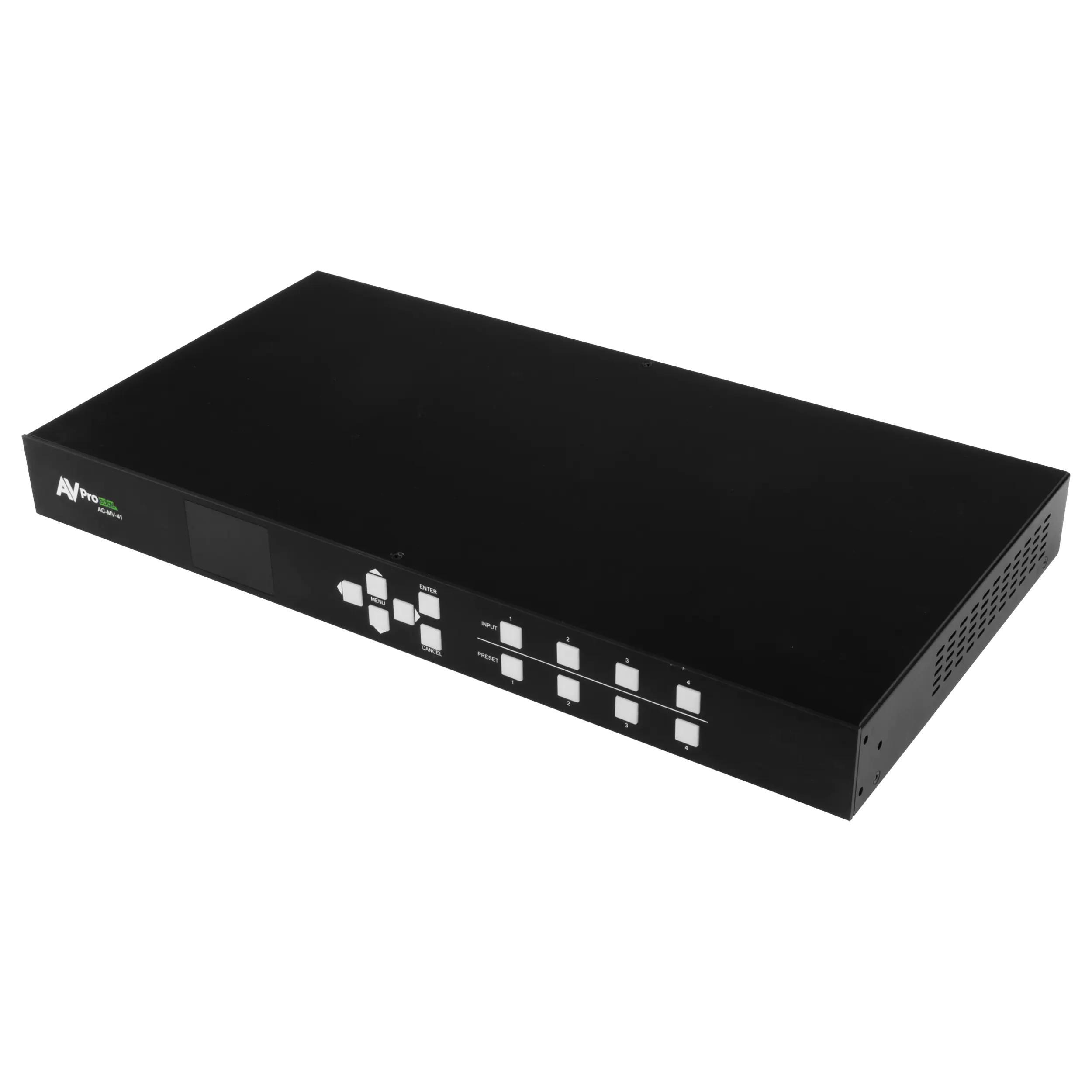

Aus einem einzigen HDMI 2.0-Ausgang zeigt der AVPro Edge AC-MV-41 Multi-View-Video-Prozessor bis zu vier separate Quellen gleichzeitig auf jedem Bildschirm an – unabhängig von dessen Größe.
Dieser flexible Multi-Viewer/„Tiler“ kann stand-alone betrieben werden und ermöglicht, vier direkt angeschlossene Quellen als Composite-Bild, im Videowand-Stil oder einzeln in voller Größe anzuzeigen. Die Umschaltung und Layout-Steuerung erfolgt über die STILE-App.
Vordefinierte Presets können klassische Quad-Layouts (vier gleich große Fenster) oder benutzerdefinierte Anordnungen enthalten, bei denen eine Quelle hervorgehoben wird, während andere kleiner dargestellt werden – die Gestaltungsmöglichkeiten sind nahezu unbegrenzt.
Anwendungsbeispiele
Mit modernen Großbildschirmen von über 100 Zoll und Laserprojektoren, die mühelos das Dreifache erreichen, wird Game Day zu einem völlig neuen Erlebnis für Sportfans.
Durch die Installation des AC-MV-41 kann man vier verschiedene Spiele oder Sportarten gleichzeitig verfolgen.
Jeder Eingang bietet einen HDMI-Loop-Out, der kreative Erweiterungen mit zusätzlichen AC-MV-41-Einheiten oder die Signalweitergabe in größere Systeme – wie das AVPro Edge MXnet-Ökosystem – ermöglicht.
Der AC-MV-41 eignet sich ebenso für industrielle Hochauflösungsanwendungen, etwa zur Überwachung von Sicherheitssystemen, Verkehrsströmen oder Produktionsrobotik.
Die hervorragende Bildqualität profitiert dabei von der bewährten AVPro-Video-Technologie.
Audio- und Steuerungsoptionen
-
Stereo-Analog-Eingänge (RCA): ermöglichen eine alternative Audioquelle, die einem HDMI-Signal zugeordnet werden kann.
-
5-Pin-Stereo-Ausgang (balanced): gibt den Ton beliebiger Audioformate aus (keine Downmix-Funktion; nur Front-Links/Rechts).
-
IP- und RS-232-Steuerung: kompatibel mit Steuerungssystemen über LAN- und RS-232-Ports, inklusive Control 4-Treiber für sofortige Integration.
Besondere Merkmale
„Bring den Sports-Bar-Look nach Hause“
Mit bis zu vier gleichzeitig angezeigten Quellen auf einem Bildschirm wird jeder Spieltag zum neuen Erlebnis. Beobachte mehrere Spiele oder Streams parallel – ganz wie ein Regisseur.
Volle HDR-Kompatibilität
Der AC-MV-41 kann HDR-Metadaten nach dem Loop-Out entfernen und in RGB-Signale umwandeln. So lassen sich Quellen mit unterschiedlichen Dynamikbereichen kombinieren, ohne dass Darstellungsprobleme entstehen.
HDMI-Input-Loop-Out
Jeder HDMI-Eingang verfügt über einen eigenen Loop-Out-Ausgang, um das Signal an weitere Geräte oder Displays weiterzugeben.
Dieser Abgriff erfolgt vor der Entfernung der Metadaten, sodass HDR-Informationen bei Bedarf erhalten bleiben.

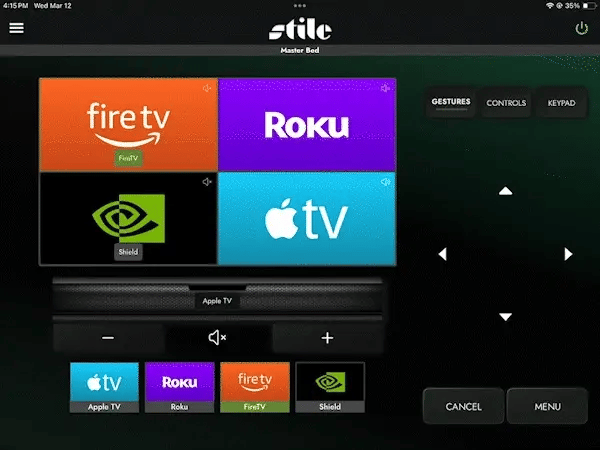

Individuelle Layouts mit der STILE-App
Mit der STILE-App kehrt das klassische Picture-in-Picture-Erlebnis zurück – erweitert um moderne Layout-Optionen wie Quad-View oder frei gestaltete Fensteranordnungen.
So lassen sich individuelle Layouts komfortabel per Smart-Device erstellen und speichern.
HDMI 2.0-Unterstützung
Der AC-MV-41 ist voll HDMI 2.0- und HDCP 2.3-kompatibel (für alle vier Eingänge sowie den Ausgang).
Er unterstützt SD-, HD- und UHD-Signale bis 4K/60 fps.
Das bewährte AVPro Edge EDID-Management sorgt für problemfreie Handhabung und maximale Systemstabilität.
Treiber- und Steuerungskompatibilität
Control 4-Treiber sind sofort einsatzbereit. Die API ist robust und ermöglicht umfassende Steuerung durch nahezu alle gängigen Systeme.
Analoge Ein- und Ausgänge
Optionales Audio von einer HDMI-Quelle (z. B. bei Laptops mit eingeschränkter Audio-Ausgabe) kann über RCA-Eingänge zugewiesen werden.
Der 5-Pin-Blockanschluss erlaubt die Weiterleitung des extrahierten Links-/Rechts-Audiosignals an weitere Geräte.
(Hinweis: keine Downmix-Funktion – bei Mehrkanalton wird nur der Frontkanal wiedergegeben.)
| Video | |
|---|---|
| Video Resolutions | Up to 4K60 |
| HDR Formats/Resolutions | 420, 422, 444 (10 AND 12 DEEP COLOR) HDR10, HDR10+, DOLBY VISION, HLG |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Deep Color | Up to 16 bit |
| Audio | |
| Audio Formats Supported HDMI | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Analog Input Voltage | 0.8 VRMS; 2.3 Vp-p |
| Audio Formats Supported Extracted (2CH Port) | PCM 2 CH |
| Analog Output Peak Voltage | 1.39 VRMS; 3.94 Vp-p |
| Distance | |
| HDMI In/Out (4k60 4:4:4) | UP TO 50 FEET (USING BULLET TRAIN HDMI) |
| HDMI In/Out (W/ AOC Cable) (4k60 4:4:4) | UP TO 130 FEET (USING BULLET TRAIN AOC) |
| Other | |
| Bandwidth | 18 Gbps (TMDS) |
| HDCP | HDCP 2.3 and Earlier |
| Control | |
| Control | LAN, RS232 |
| Drivers | C4, RTI, ELAN (for more - see Drivers Page) |
| AVPro WebUI | YES |

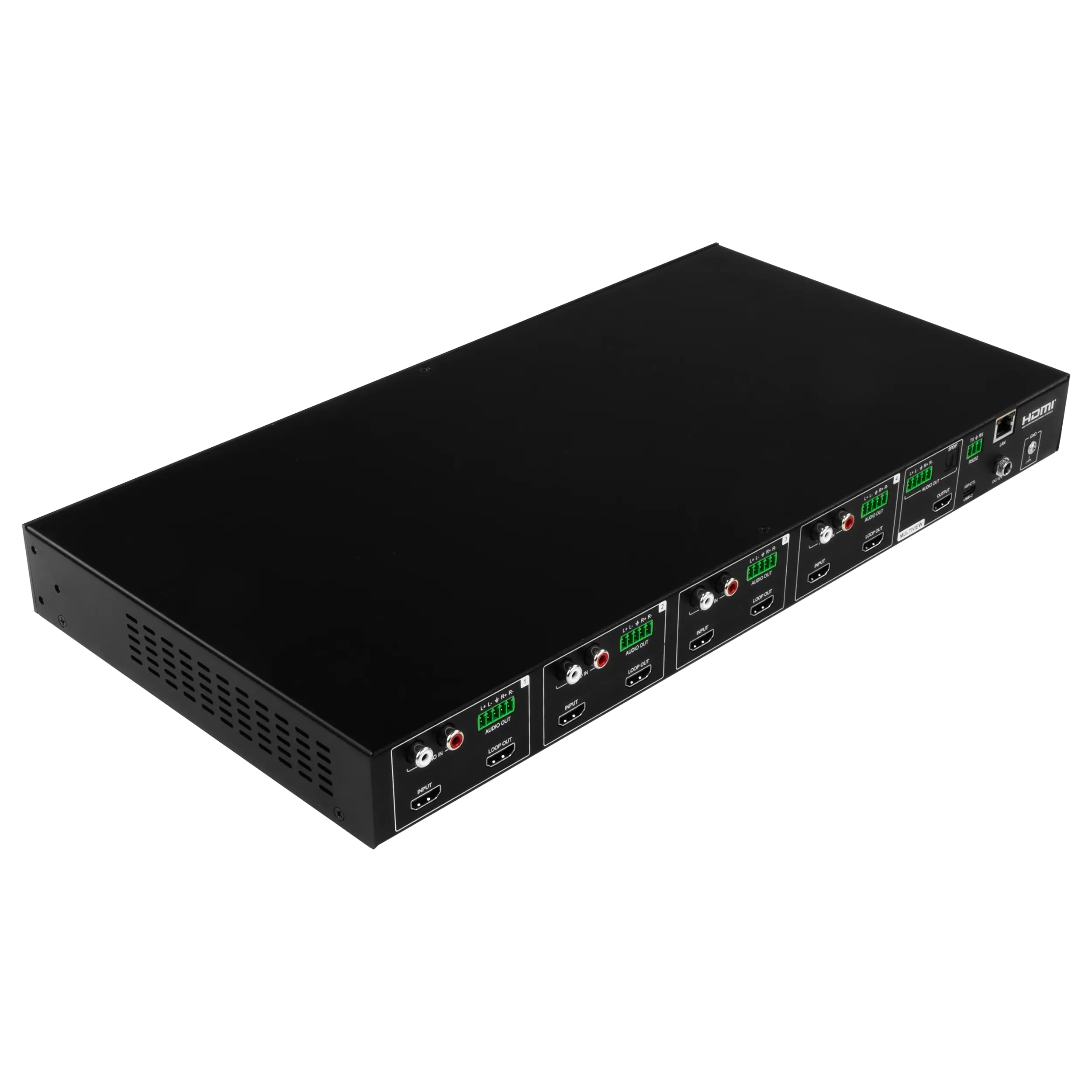

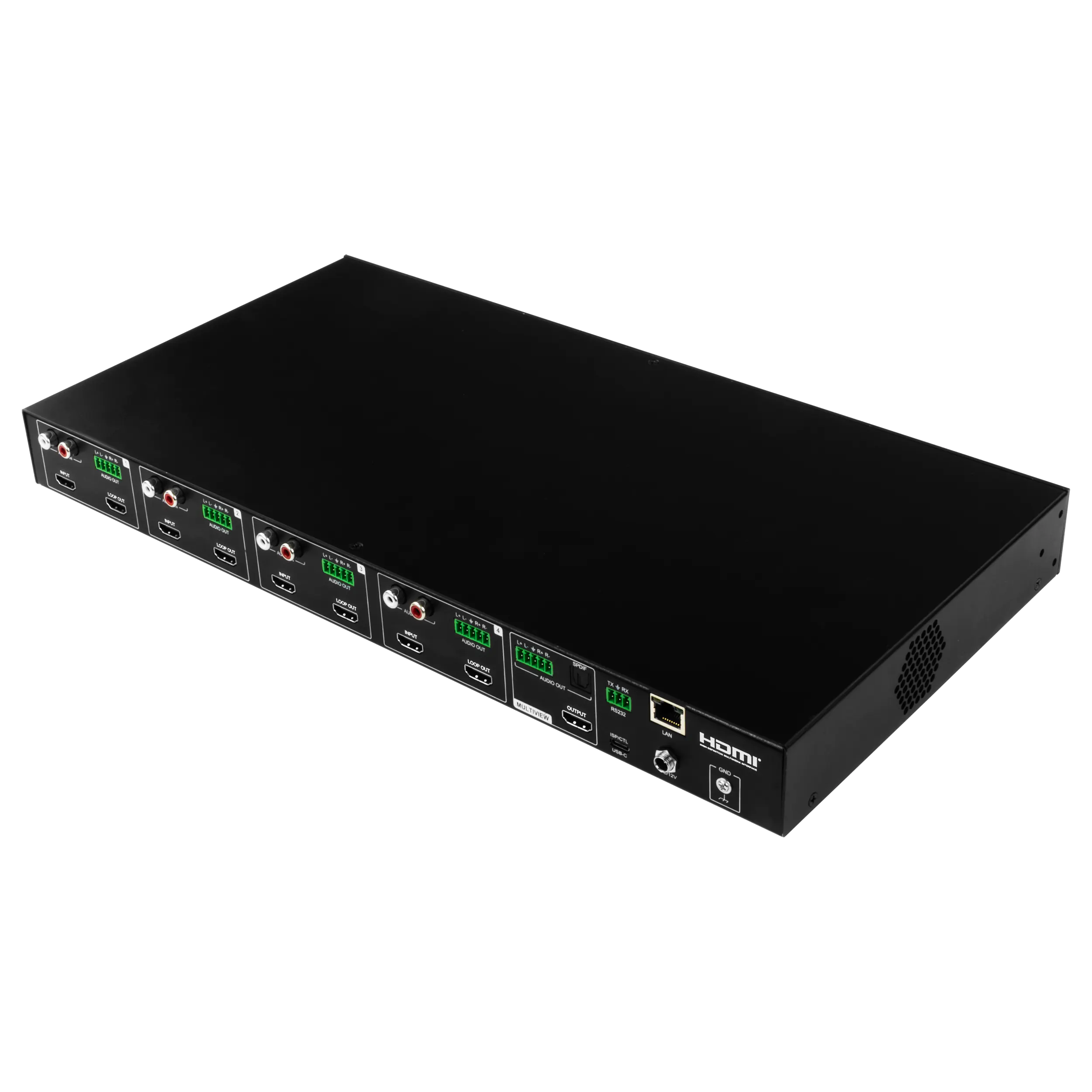

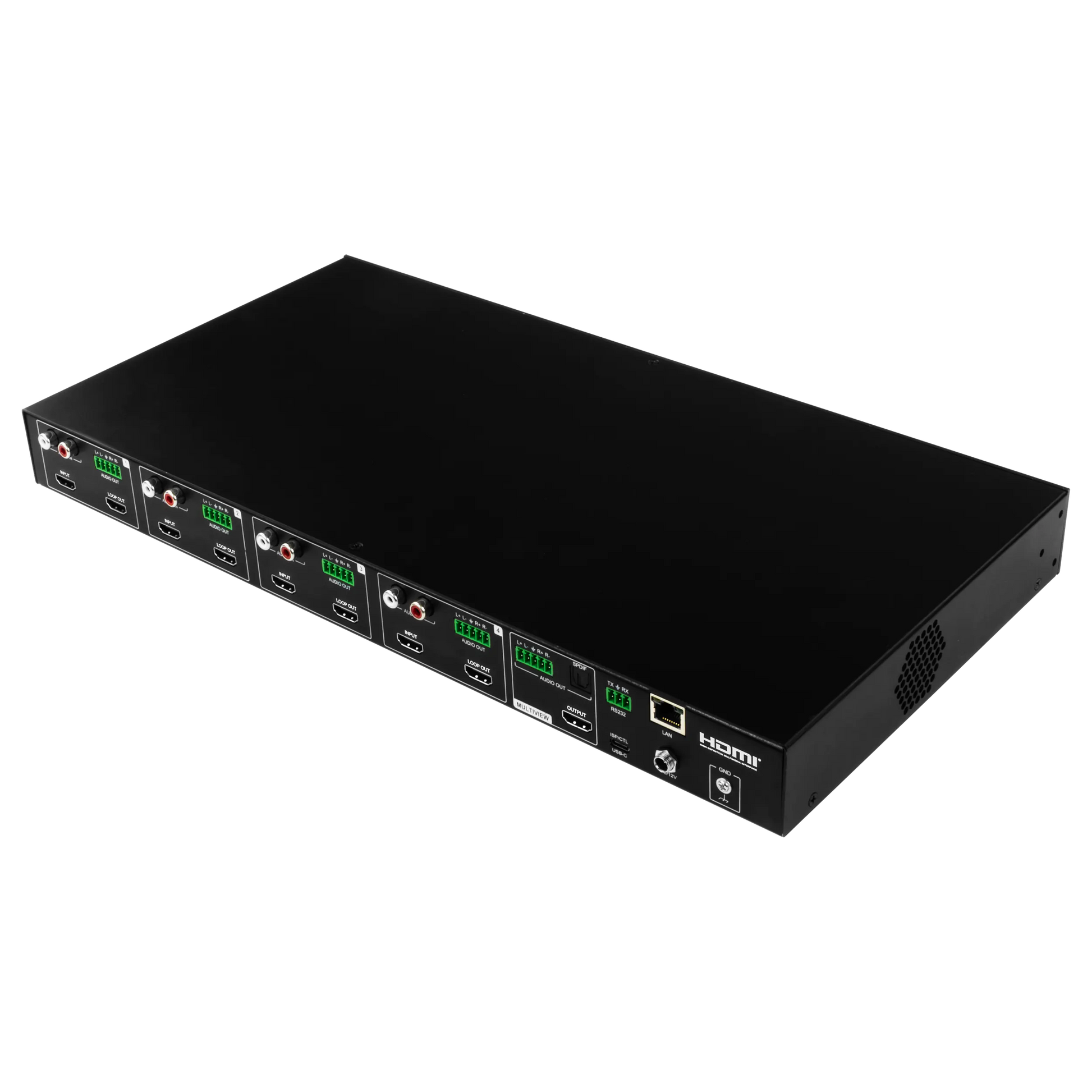

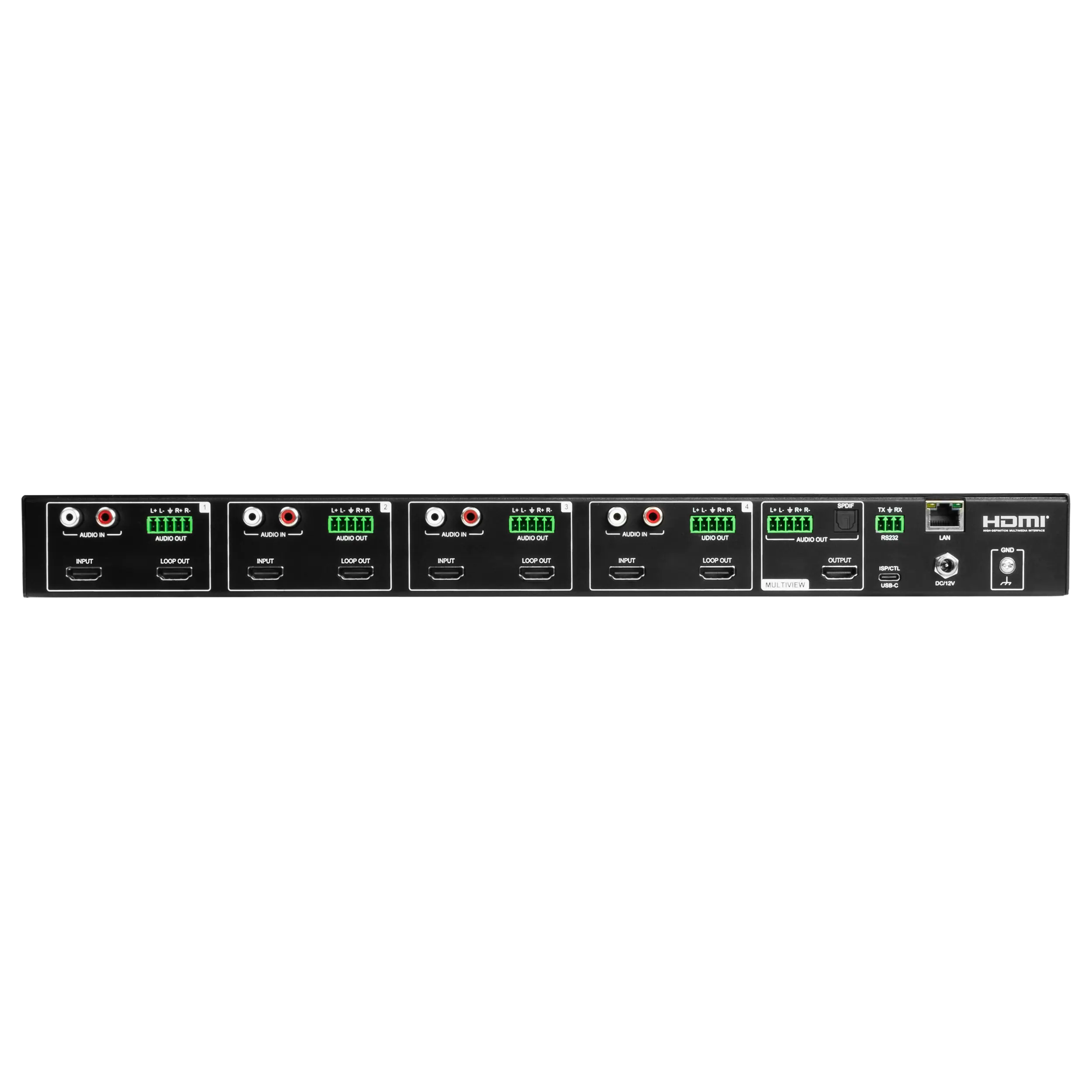

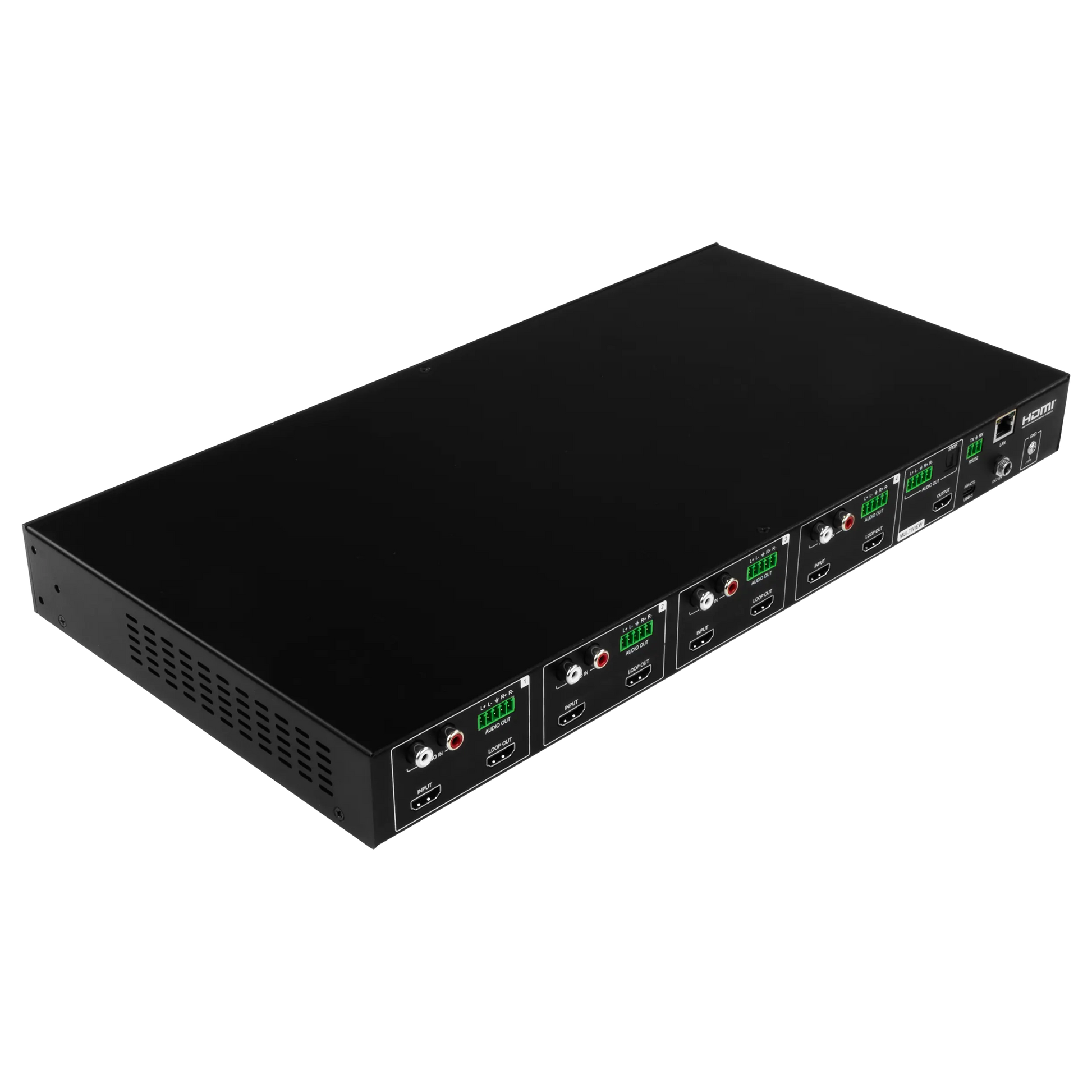

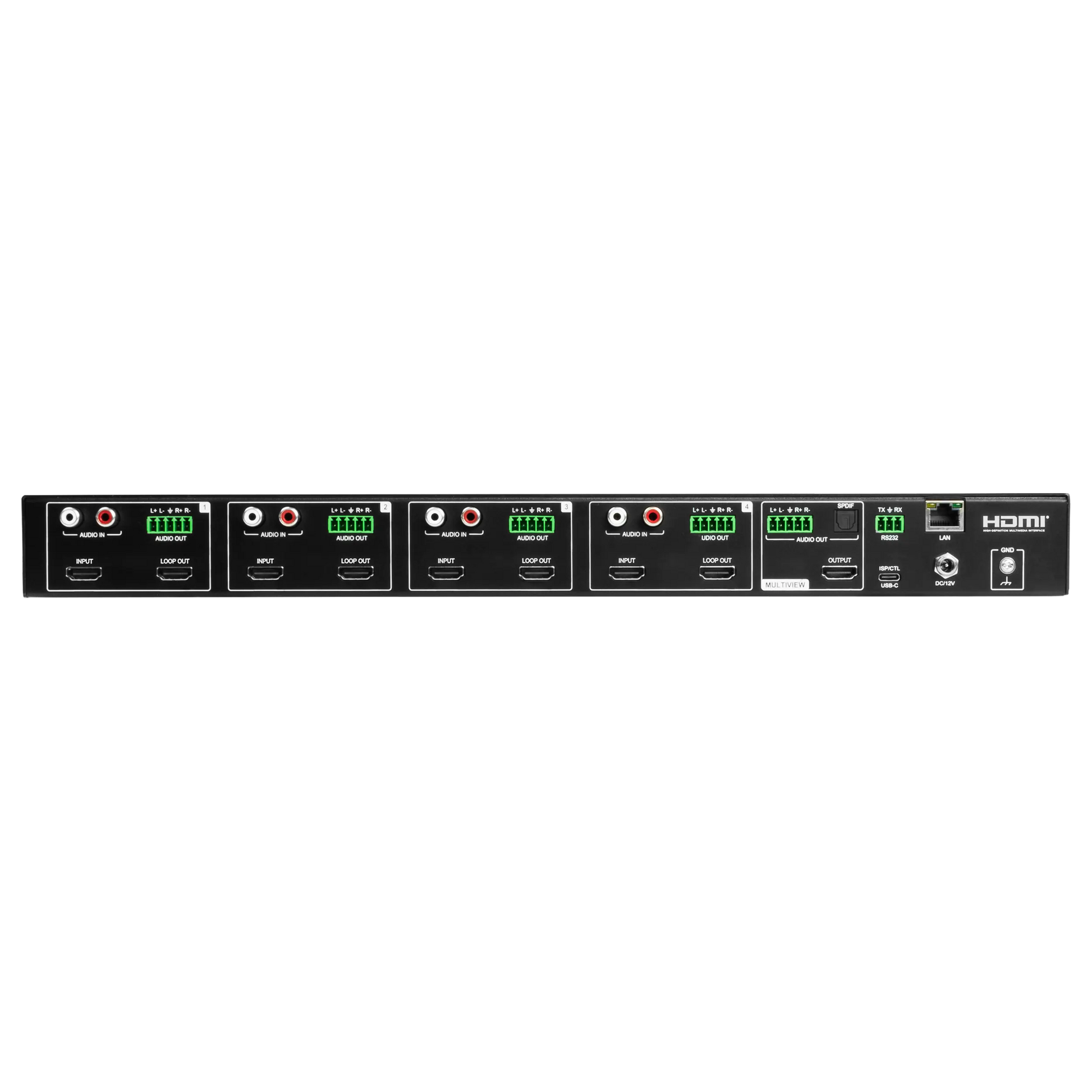

| Ports | |
| HDMI | Type A |
| LAN | RJ45 w/ Web Interface/ Control |
| Audio (Analog Input) | RCA |
| Audio (Extracted Analog) | 5 PIN Terminal Block (Balanced) |
| RS232 | 3 Pin Terminal Block |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Power | |
| Power Consumption (Total) | 23.04W (12V 1.92A) |
| Power Supply | Input: AC 100-240V~ 50/60HZ Output: DC 12V 5A |
| Dimensions | |
| Dimensions (Unit Only Length/Width/Height) | mm: 225.55 X 439.67 X 44.45 in: 8.88 X 17.31 X 1.75 |
| Dimensions (Packaged Length/Width/Height) | mm: 374.65 X 569.98 X 123.95 in: 14.75 X 22.44 X 4.88 |
| Weight (Unit) | 7 Lbs (3.18 Kg) |
| Weight (Packaged) | 9.6 Lbs (4.35 Kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | |
