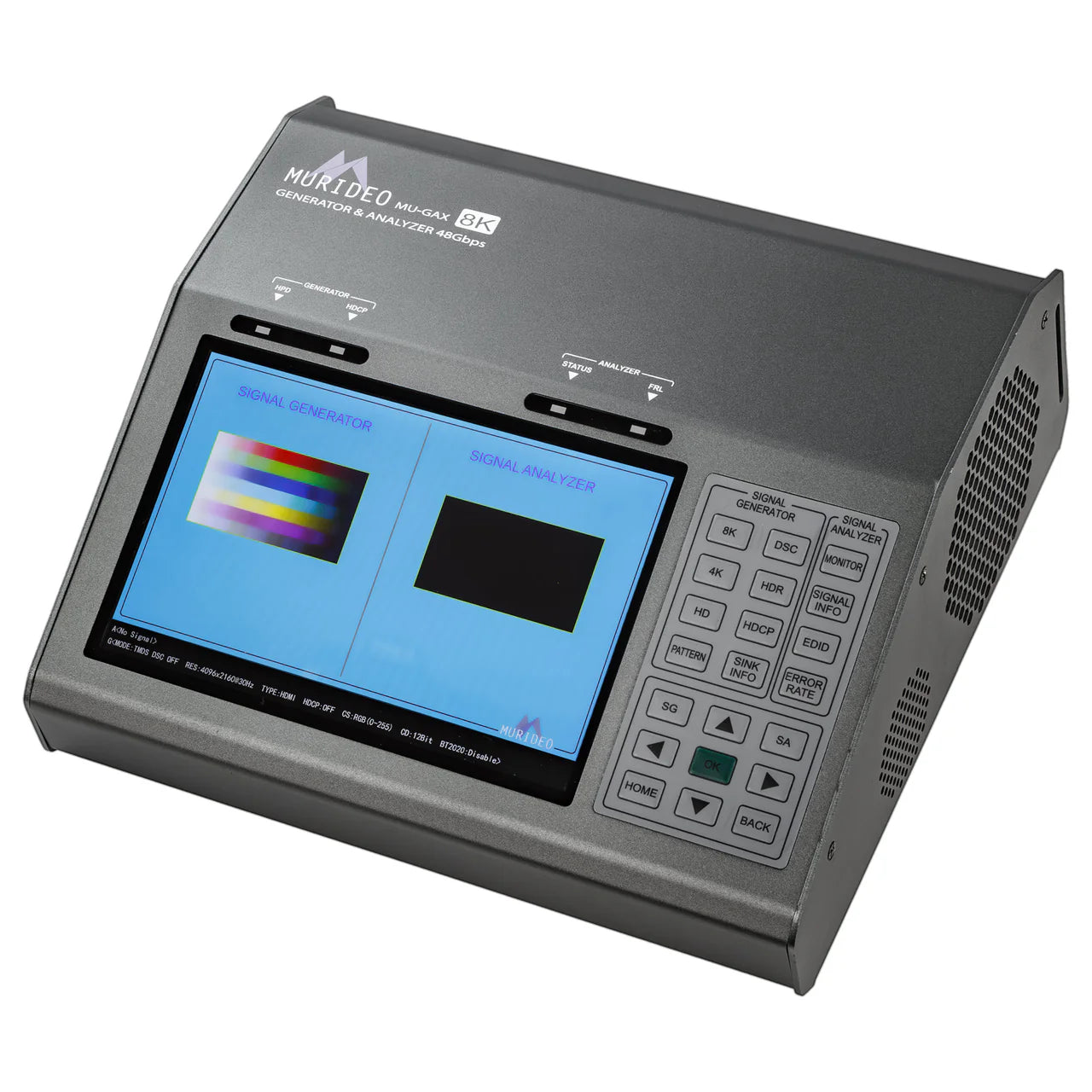

Der Murideo MU-GAX-8K ist ein industrietauglicher 8K HDMI 2.1b Signal-Generator und -Analysator in einem einzigen Gehäuse für den Labortischbetrieb. Er bietet eine vollständige HDMI-Testplattform mit einer Datenrate von bis zu 48 Gbit/s und unterstützt Display Stream Compression (DSC) 1.2. Entwickelt für die Fertigungsbranche, richtet sich das Gerät an Unternehmen, die Komponenten oder Kommunikationssysteme mit HDMI-Elektronik und -Protokollen entwerfen, installieren und warten.

Wissenschaftlich präzise und nach Laborstandards gefertigt, ist der MU-GAX-8K ein leistungsstarkes HDMI-Test- und Entwicklungswerkzeug mit DSC-Unterstützung von 9 Gbit/s bis 48 Gbit/s. Die manuelle Zuweisung von Fixed Rate Link-Lanes und die selektive Aktivierung von DSC ermöglichen gleichzeitige Tests für Bandbreite und Kompression.

Umfassende HDMI InfoFrame-Signaldaten können erzeugt und analysiert werden, darunter:

• Audio Clock Regeneration (N- und CTS-Werte),
• HDR-Metadaten,
• Extraktion von HDR-Bytes und Interpretation von Pixeldaten,
• HDMI Video Identification Code (VIC)-Mapping,
• Analyse von Auxiliary Video Information und Source Product Description.

Hybrid Log Gamma wird unterstützt, und es stehen acht Speicherplätze für benutzerdefinierte HDR-Metadaten zur Verfügung.

Die Analyse von HDMI-Standardbildraten ist von 24 fps bis 60 fps möglich, sowie von High Frame Rates (HFR) von 120 fps bis 240 fps. Vordefinierte EDIDs im Analysebereich akzeptieren 120-Hz-Signale, und benutzerdefinierte EDIDs können HFR-Emulationen bis zu 240 Hz speichern. Sieben mitgelieferte 4K/8K-EDIDs können durch zehn benutzerdefinierte EDID-Konfigurationen ergänzt werden.

Es können zwei bis acht Kanäle verlustfreier LPCM-Audio über 32 Kanal-Konfigurationen erzeugt werden, mit Samplingraten von 32 kHz bis 192 kHz und einer Bittiefe von 16 bis 24 Bit. Die Audioanalyse wird durch ein integriertes VU-Meter und ein Informationsdisplay unterstützt.

Der MU-GAX-8K erzeugt 36 Testmuster bei Datenraten bis zu Fixed Rate Link 6 (48 Gbit/s) und ist kompatibel mit HDCP 1.4/2.3 sowie 4K/8K. Ein hochauflösendes 7,5-Zoll (19,05 cm) LCD-Display zeigt die erzeugten Muster an und dient als Achtkanal-VU-Meter, Fehlerzähler und Informationsquelle für HDMI-Audio- und Video-Leistungsmetriken.

Der MU-GAX ist für den Dauereinsatz und langfristige Testverfahren konzipiert, die präzise Testsignale und genaue Rückmeldungsanalysen bei den höchsten derzeit im HDMI-Bereich erwarteten Datenraten erfordern.

• HDMI InfoFrame-Analyse
  Jeder Aspekt der HDMI-Signalkomposition kann ausgewertet und dokumentiert werden.

• NextGen-Signalunterstützung
  Unterstützt Display Stream Compression 1.2b von 9 Gbps bis 48 Gbps.
  HDR10 (inkl. benutzerdefinierter HDR-Funktionen) und HLG werden für präzise Analysen moderner HDMI-Geräte und -Kabel unterstützt.
  Acht HDR-Benutzerspeicher für Metadaten und zehn EDID-Benutzerspeicher ermöglichen ungehinderten Fortschritt bei Entwicklungstests.

• LPCM-Signalerzeugung und -Analyse
  Vollständige Diagnostik von Abtastrate, Bitrate, Kanalzusammensetzung und mehr.

• Großes 7,5-Zoll (19,05 cm) LCD-Display
  Das integrierte hochauflösende Display zeigt eingehende Signalfehler und dient als VU-Meter, Fehlerzähler oder Informationsanzeige.

• EDID-Analyse und -Emulation
  EDID-Blöcke bis zu 512 Byte können analysiert oder emuliert werden.

• Umfassendes Web-GUI
  Ermöglicht einfache Konfiguration und Steuerung über das Netzwerk.

• 36 integrierte Testmuster
  Mit HDCP 1.4/2.3-Optionen für vielseitige 4K/8K-Testmöglichkeiten.
