AC-DA-18X2 – 8K HDMI 2.1b 1×8 Distribution Amplifier (48 Gbit/s)
Der AVPro Edge AC-DA-18X2 ist ein 1-zu-8 HDMI-2.1b Distribution Amplifier mit 48 Gbit/s Bandbreite, der eingehende HDMI-Signale bis 8K/60 fps präzise und verlustfrei in acht separate Ausgänge aufteilt.
Obwohl als Next-Gen-48 Gbit/s-Gerät konzipiert, eignet sich der AC-DA-18X2 ebenso für größere Bestandsanlagen. In Systemen, in denen Displays unterschiedlicher HDMI- und HDCP-Versionen kombiniert werden, kann dies häufig zu einer automatischen Auflösungsanpassung aller Bildschirme führen. Der AC-DA-18X2 beseitigt dieses Problem, indem er ermöglicht, dass gemischte Display-Systeme mit ihren nativen Auflösungen und Bildraten arbeiten – mit ausreichend dynamischem Headroom für höchste Signalstabilität.
Darüber hinaus kann einer der Ausgänge gezielt herunterskaliert werden, um ein 3D-Audioformat-Signal an einen Decoder-fähigen AVR oder Vorverstärker auszugeben, der zwar veraltete Videoschnittstellen, aber noch immer vollwertige Audio-Decoder besitzt. So bleiben ältere Audiokomponenten weiterhin nutzbar.
48 Gbit/s Unterstützung (8K FRL 6)
Der AC-DA-18X2 unterstützt volle 8K-Bandbreite (FRL 6) sowie FRL 3 bis 5, wodurch maximale Leistungsreserven für jede 8K-Quelle gewährleistet sind – selbst bei hohen Bildraten, HDR-Formaten und tiefer Farbtiefe.
Downscaling-Funktion
Jeder HDMI-Ausgang kann individuell konfiguriert werden:
-
8K → 4K oder 1080p
-
4K → 1080p
So bleiben ältere Displays, Projektoren oder AVRs kompatibel, während moderne Geräte weiterhin in voller Qualität betrieben werden.
Audio-Extraktion
Mehrkanal-Audio bis 7.1 Digital kann direkt aus dem HDMI-Signal extrahiert und über den optischen Toslink-Ausgang ausgegeben werden.
Zusätzlich steht ein symmetrischer 5-Pin-Anschluss für 2-Kanal-Analog-Audio (PCM) zur Verfügung.
Hinweis: Die 2-Kanal-Ausgabe funktioniert nur, wenn die Quelle ein 2CH-PCM-Signal bereitstellt.
Feste FRL-Rate

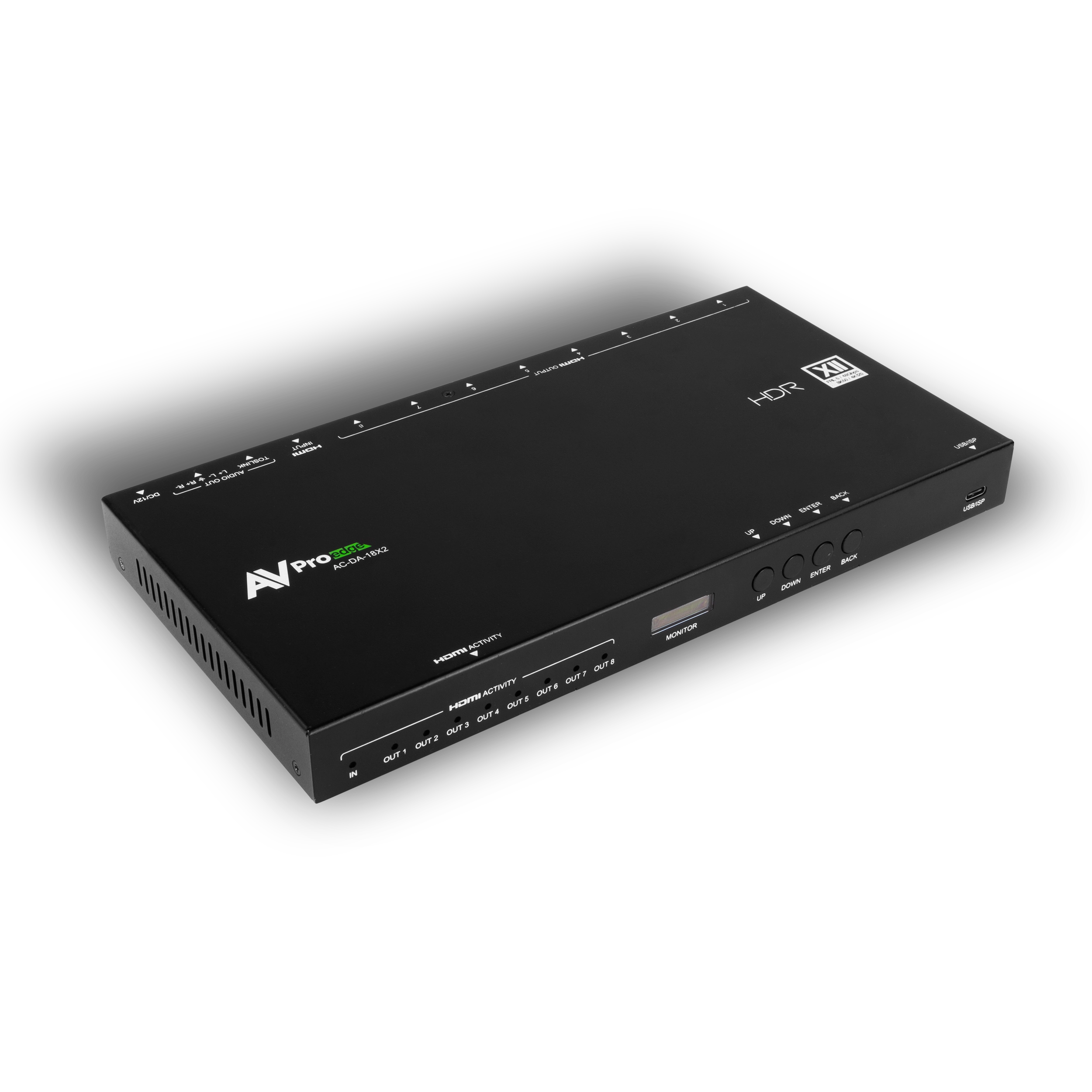

Die Fixed Rate Link (FRL) kann über das Frontpanel-Menü oder per API-Steuerung festgelegt werden.
Erstgenerations-Displays, die mit höheren Bandbreiten noch nicht umgehen können, profitieren so von einer angepassten Signalrate – für optimale Systemstabilität in gemischten Umgebungen.
Erweitertes EDID-Management
Der AC-DA-18X2 verfügt über 20 vorkonfigurierte EDID-Profile, darunter Unterstützung für FRL-Lanes 3 bis 6, sowie drei benutzerdefinierte EDID-Slots.
Zusätzlich wird HF-EEODB (HDMI Forum EDID Extension Override Data Block) unterstützt, wodurch zusätzliche EDID-Informationen ausgelesen und verarbeitet werden können.
Die erweiterte 4-Block-EDID-Analyse liest bis zu 512 Byte EDID-Daten, um HDMI-Handshake- und HDCP-Kompatibilität mit den modernsten 8K-Displays sicherzustellen, die umfangreiche EDID-Datenstrukturen verwenden.
Gaming-orientierte HDMI 2.1b-Funktionen
Unterstützt Quick Media Switching (QMS) auf Basis von Variable Refresh Rate (VRR) – entwickelt für flüssiges, artefaktfreies Gaming auf PlayStation 5, Xbox Series X oder Gaming-PCs.
VRR reduziert oder eliminiert Tearing und Judder, um ein nahtloses Bewegtbild zu gewährleisten.
USB-Steuerung (Command List Control)
Über den Front-USB-C-Port kann das Gerät direkt an einen Windows-PC angeschlossen werden.
Mit der kostenlosen Software MyUart lassen sich Einstellungen und Befehle komfortabel verwalten, was die Integration in professionelle Steuerungssysteme erleichtert.
Technische Highlights:
-
HDMI 2.1b Distribution Amplifier (1×8) mit 48 Gbit/s Bandbreite (FRL 6)
-
Unterstützt 8K/60 fps und 4K/120 fps
-
Individuelles Downscaling pro Ausgang (8K → 4K/1080p, 4K → 1080p)
-
Audio-Extraktion: bis 7.1 Digital (Toslink) oder 2-Kanal-Analog (5-Pin)
-
20 vorkonfigurierte + 3 benutzerdefinierte EDID-Profile
-
HF-EEODB & 4-Block-EDID-Unterstützung (bis 512 Byte)
-
Gaming-Features: VRR, QMS, HDMI 2.1b-kompatibel
-
FRL-Fixierung & API-Steuerung für maximale Stabilität
-
USB-C-Port für Setup & Steuerung (MyUart)
-
Ideal für Next-Gen-Installationen mit gemischten 8K- und 4K-Displays
| Parameter | Wert |
|---|---|
| Video | |
| Video Resolutions | Up to 8K 60Hz 4:4:4 / 8K 30Hz 4:4:4 / 4K 120Hz |
| HDR Formats/Resolutions | 420, 422, 444 (10 AND 12 DEEP COLOR) HDR10, HDR10+, Dolby Vision, HLG |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Deep Color | Up to 16 bit |
| Scaling (Resolution, Output 2 & 4 Only) | 8K to 4K or 8K/4K to 1080p |
| Audio | |
| Audio Formats Supported HDMI | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Audio Formats Supported Extracted (TOSLINK) | LPCM up to 5.1 96KHz 24 Bit, Dolby Digital 5.1, DTS HiRes Audio |
| Audio Formats Supported Extracted (2CH Port) | PCM 2 CH |
| Distance | |
| HDMI In/Out (4K60 4:4:4) | Up to 50 Feet (Using Bullet Train HDMI) |
| HDMI In/Out (W/ AOC Cable) (4K60 4:4:4) | Up to 130 Feet (Using Bullet Train AOC) |
| Other | |
| Bandwidth | 48 Gbps (FRL 6) |
| HDCP | HDCP 2.3 and Earlier |

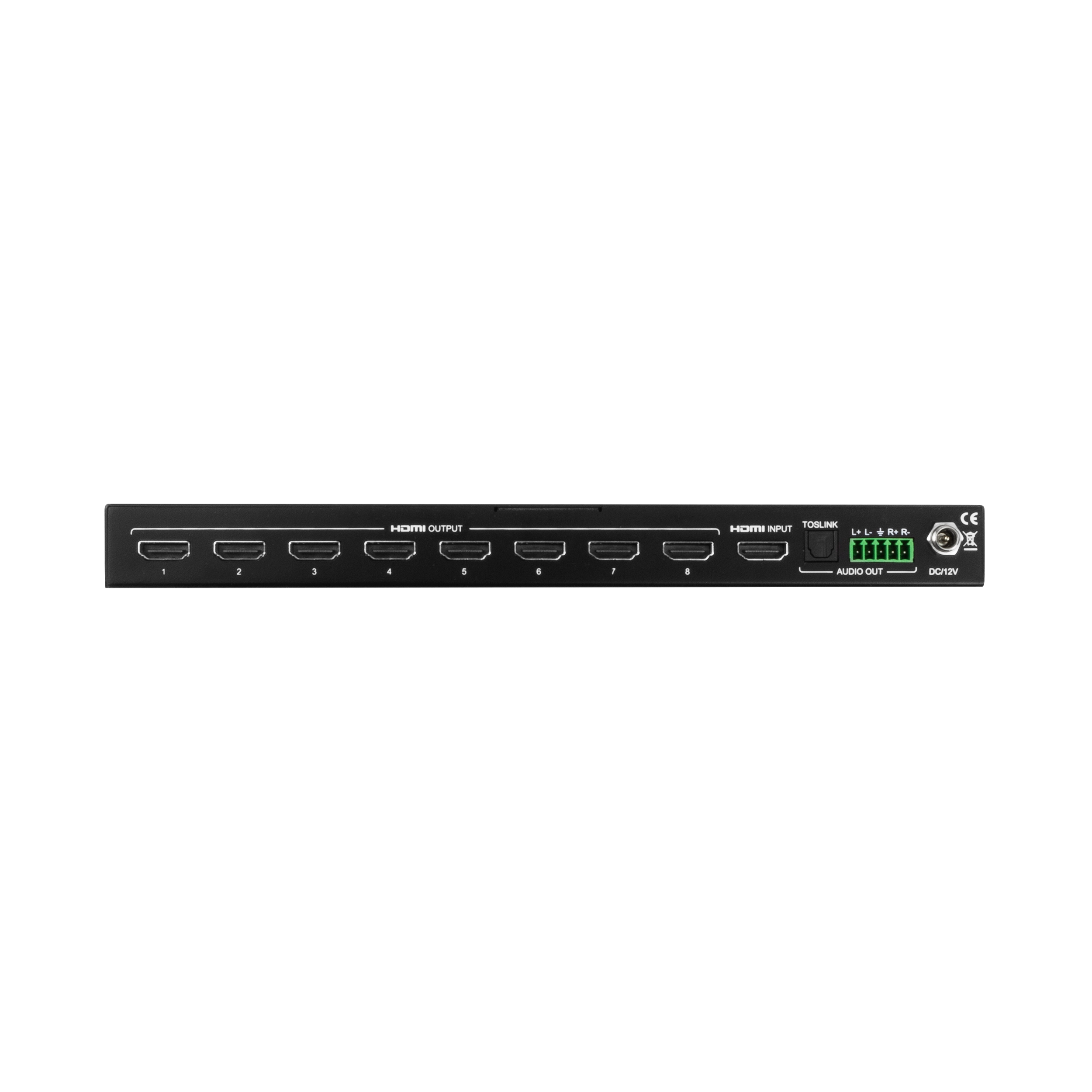

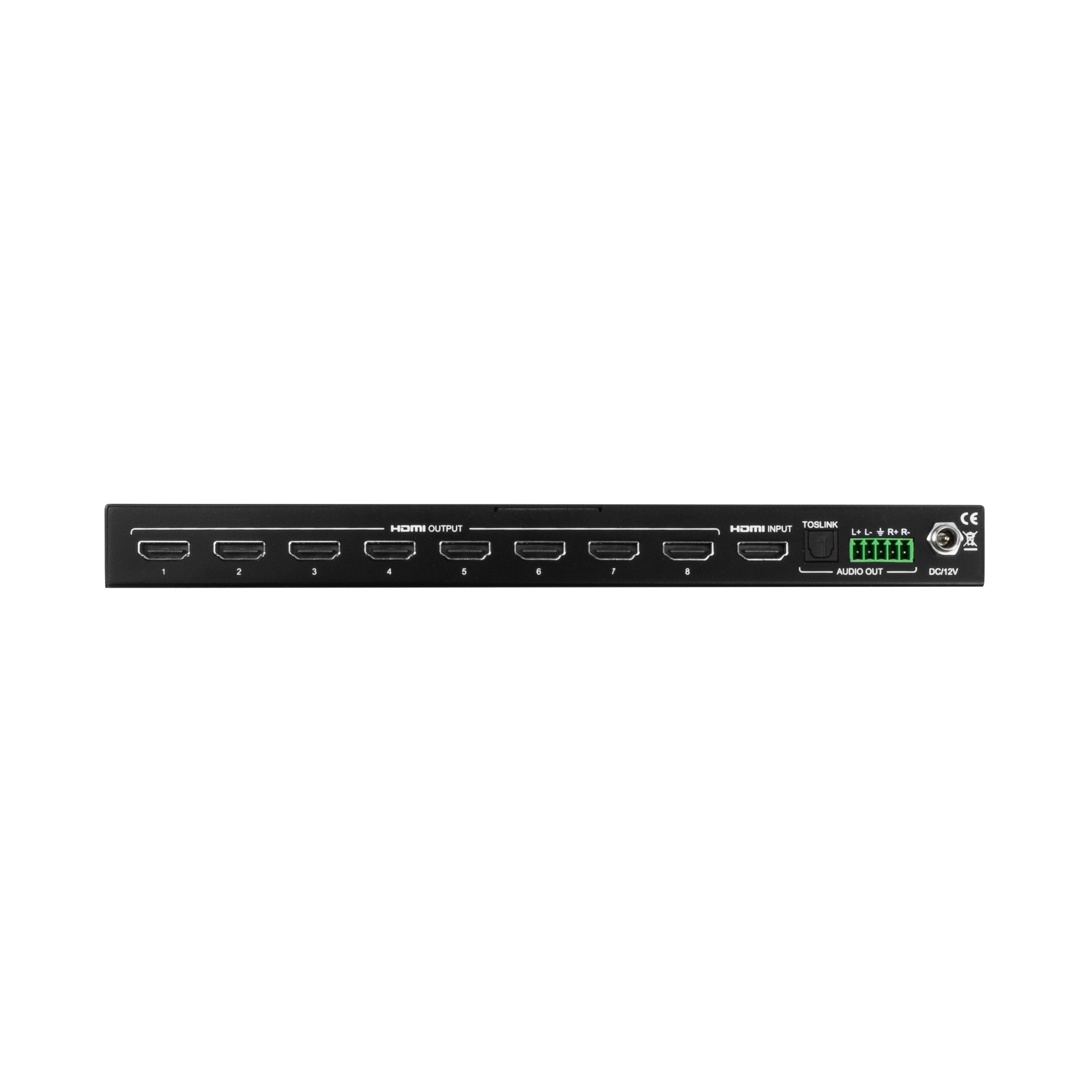

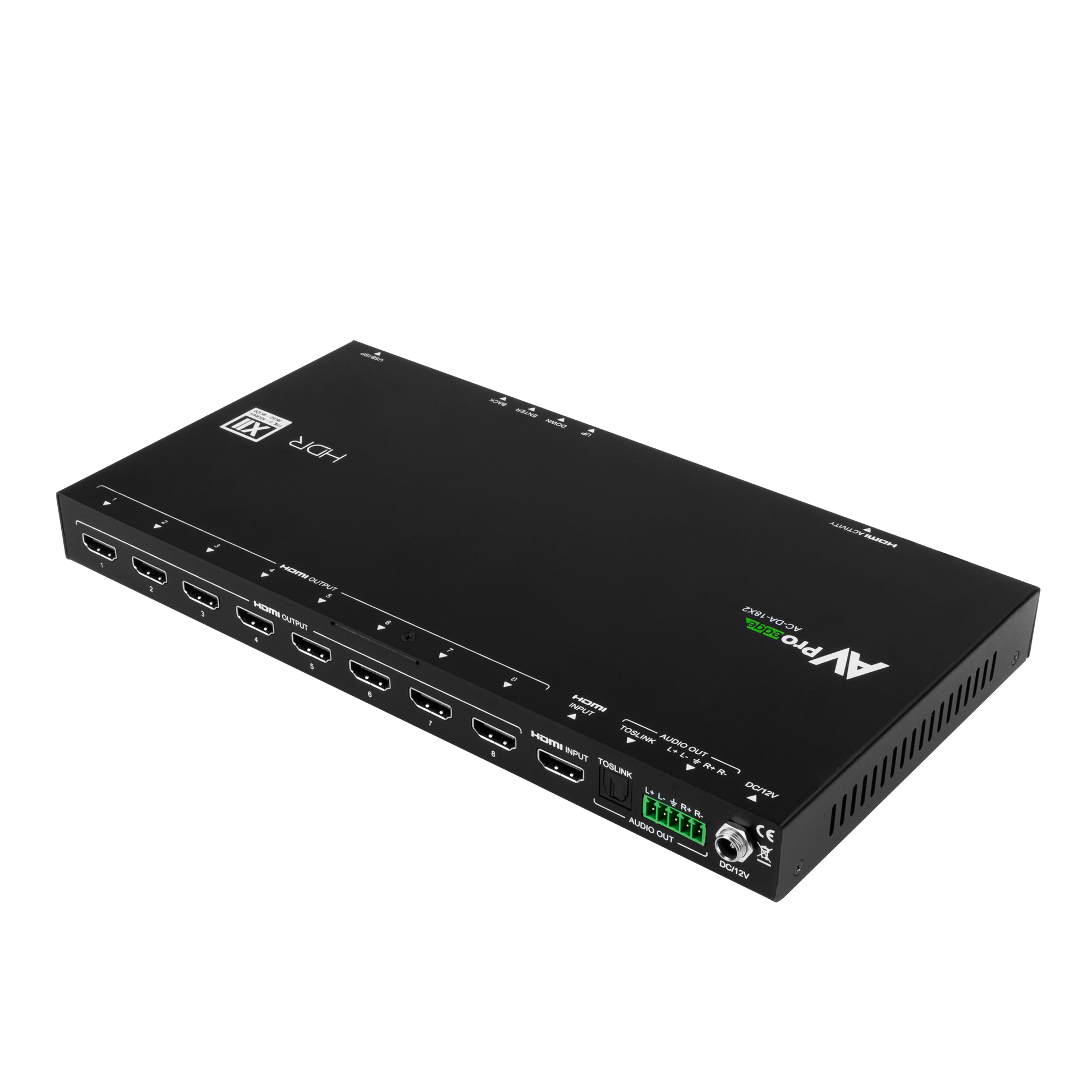

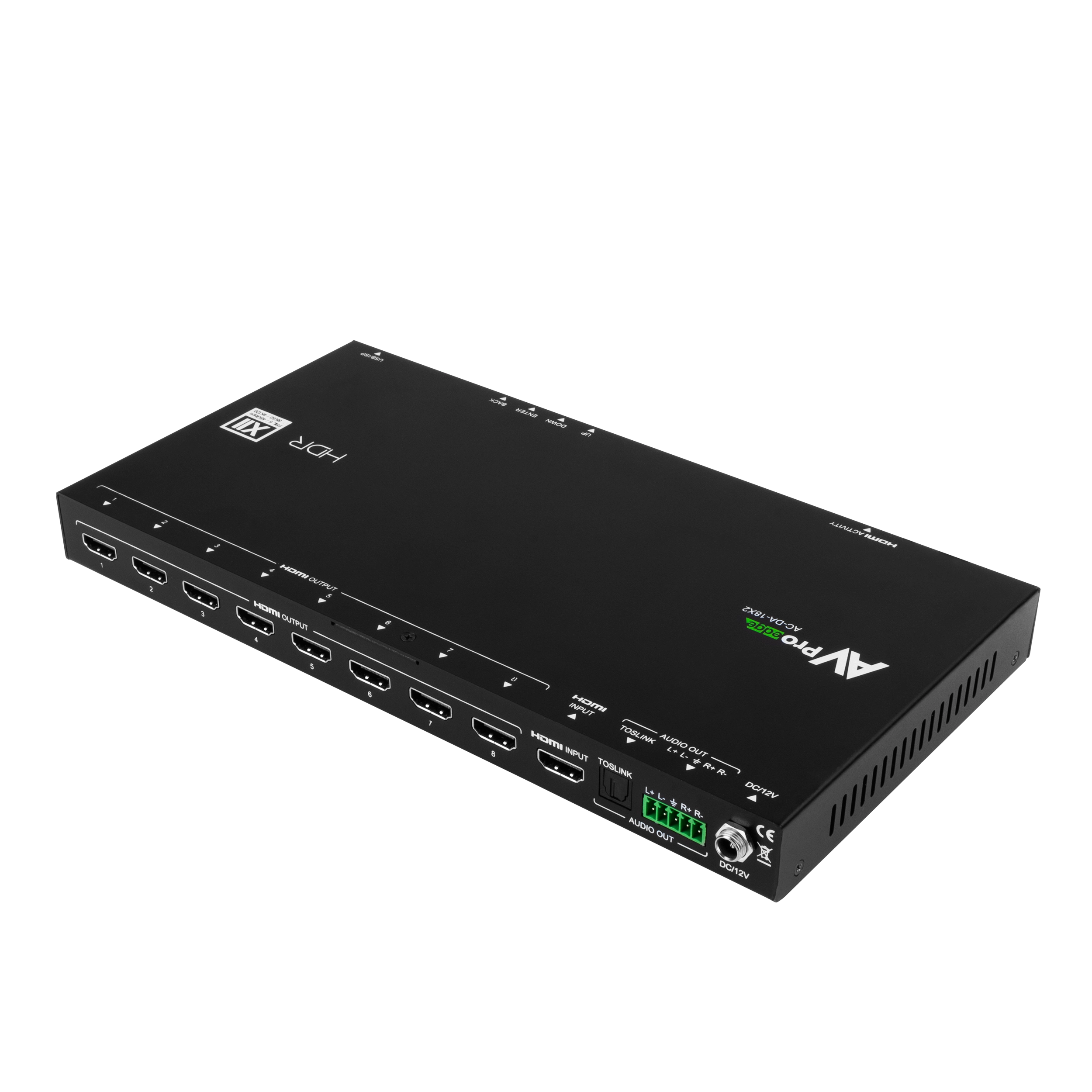

| Ports | |
| HDMI | Type A |
| Audio (Extracted Digital) | Toslink |
| Audio (Extracted Analog) | 5 PIN Terminal Block (Balanced) |
| Firmware | USB C |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Power | |
| Power Consumption (Total) | 3 Watts Max |
| Power Supply | Input: AC 100-240V ~ 50/60Hz Output: DC 12V 3A |
| Dimensions | |
| Dimensions (Unit Only Length/Width/Height) | mm: 260.35 x 136.65 x 26.92 inch: 10.25 x 5.38 x 1.06 |
| Dimensions (Packaged Length/Width/Height) (Kit) | mm: 314.452 x 182.63 x 94.49 inch: 12.38 x 7.19 x 3.72 |
| Weight (Unit) | 1.86 lbs (0.84 Kg) |
| Weight (Packaged) | 2.92 lbs (1.32 Kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | |
