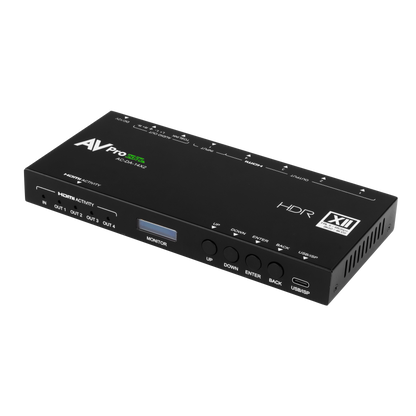

48Gbps 1x4 HDMI Distribution Amplifier

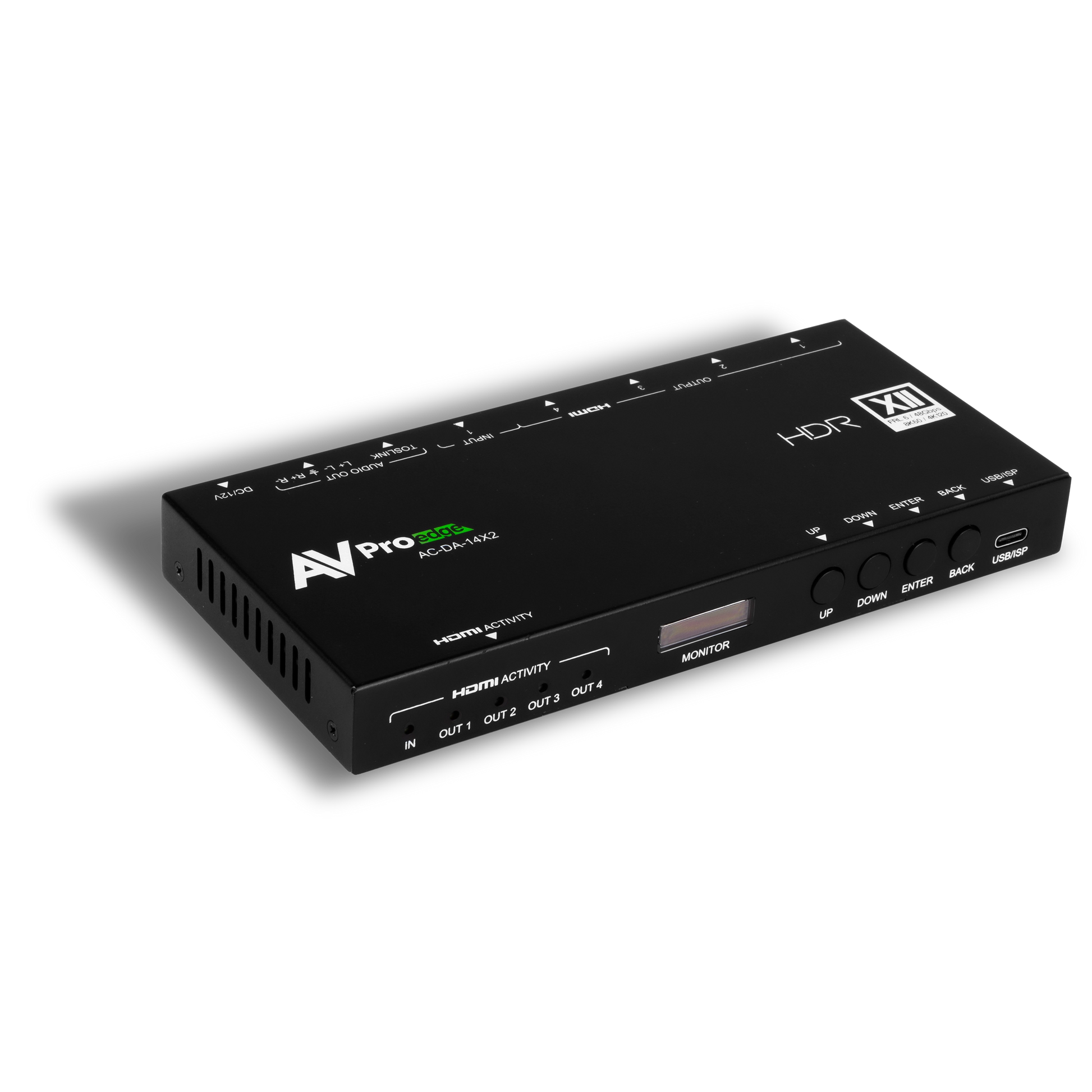

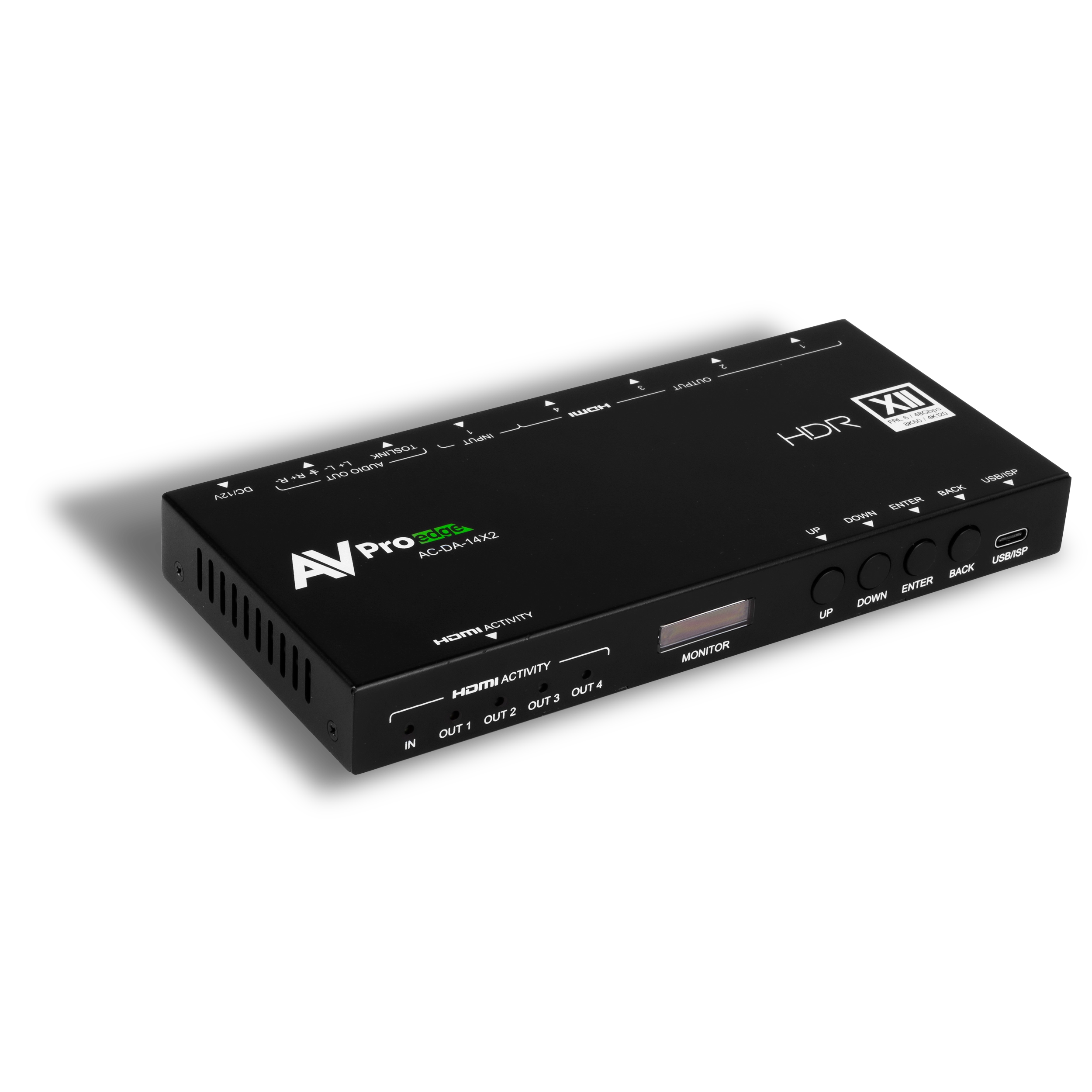

AC-DA-14X2 – 8K HDMI 2.1b 1×4 Distribution Amplifier (48 Gbit/s)

Der AVPro Edge AC-DA-14X2 ist ein 1-zu-4 HDMI-2.1b-Distribution Amplifier mit einer Bandbreite von 48 Gbit/s, der eingehende HDMI-Signale bis 8K/60 fps fehlerfrei in vier unabhängige Ausgangsströme aufteilt.

Obwohl der AC-DA-14X2 als Next-Gen-Gerät mit 48 Gbit/s entwickelt wurde, eignet er sich ebenso perfekt für bestehende Systeme mit älteren Geräten. In Installationen, in denen Displays unterschiedlicher HDMI- und HDCP-Versionen zusammenarbeiten, kann es zu Zwangs-Downscaling kommen. Der AC-DA-14X2 löst dieses Problem, indem er gemischte Display-Systeme stabil bei ihren nativen Auflösungen betreibt – mit reichlich dynamischem Headroom für maximale Bildqualität.

Darüber hinaus kann ein Ausgang des AC-DA-14X2 gezielt skaliert werden, um ein 3D-Audioformat-Signal an ältere AV-Receiver oder Vorstufen auszugeben, die für immersives Audio weiterhin genutzt werden sollen, auch wenn deren Videoverarbeitung nicht mehr dem neuesten Stand entspricht.

---

48 Gbit/s Unterstützung (8K FRL 6)

Der AC-DA-14X2 unterstützt volle 8K-Bandbreite (FRL 6) sowie FRL 3 bis 5 und bietet damit maximale Leistungsreserven für jede 8K-Quelle – selbst bei dynamischen Bildraten, HDR-Formaten und hoher Farbtiefe.

---

Downscaling-Funktion

Jeder HDMI-Ausgang kann individuell konfiguriert werden:

• 8K → 4K oder 1080p

• 4K → 1080p

So bleiben ältere Displays oder Projektoren kompatibel, während moderne Bildschirme ihr volles Potenzial ausschöpfen.

---

Audio-Extraktion

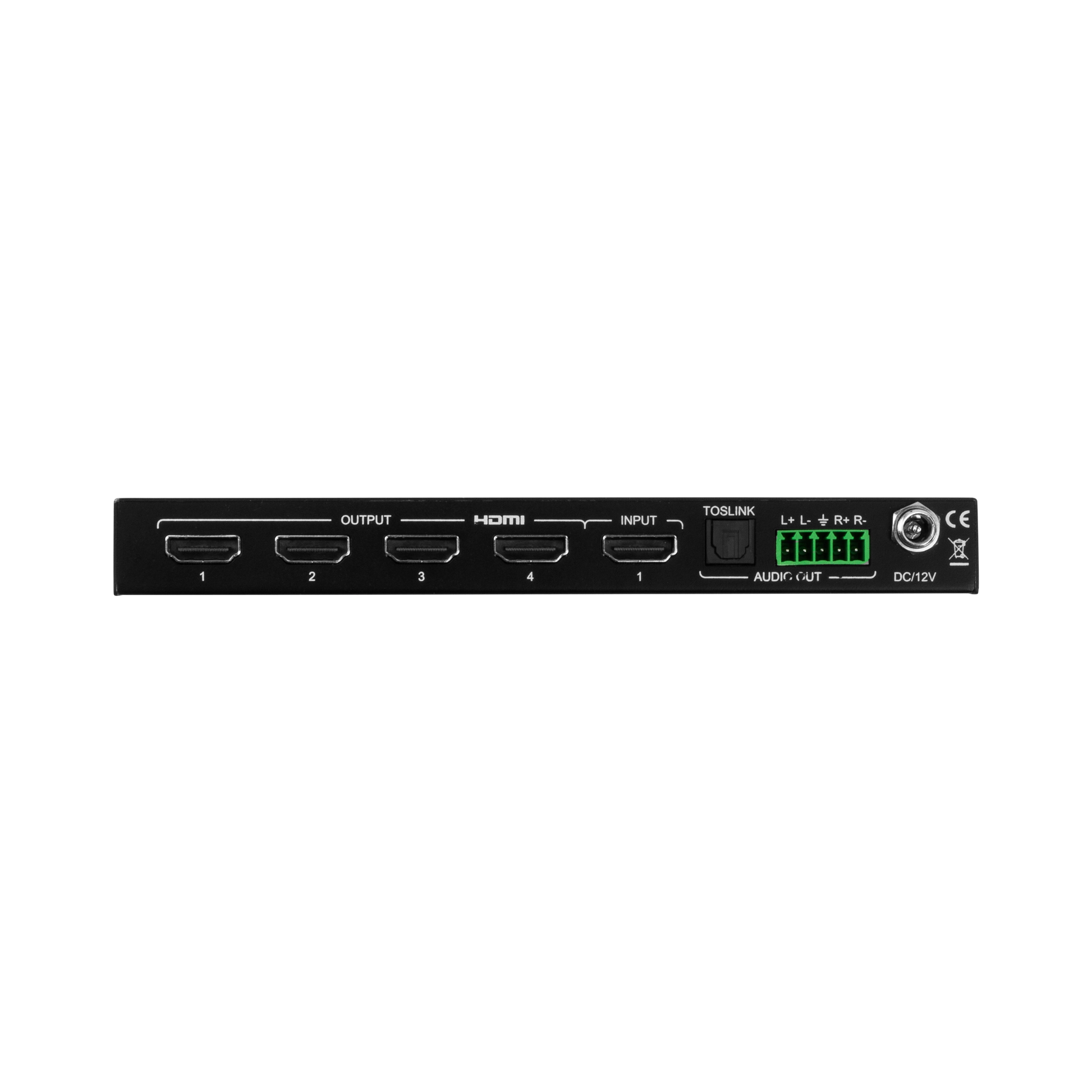

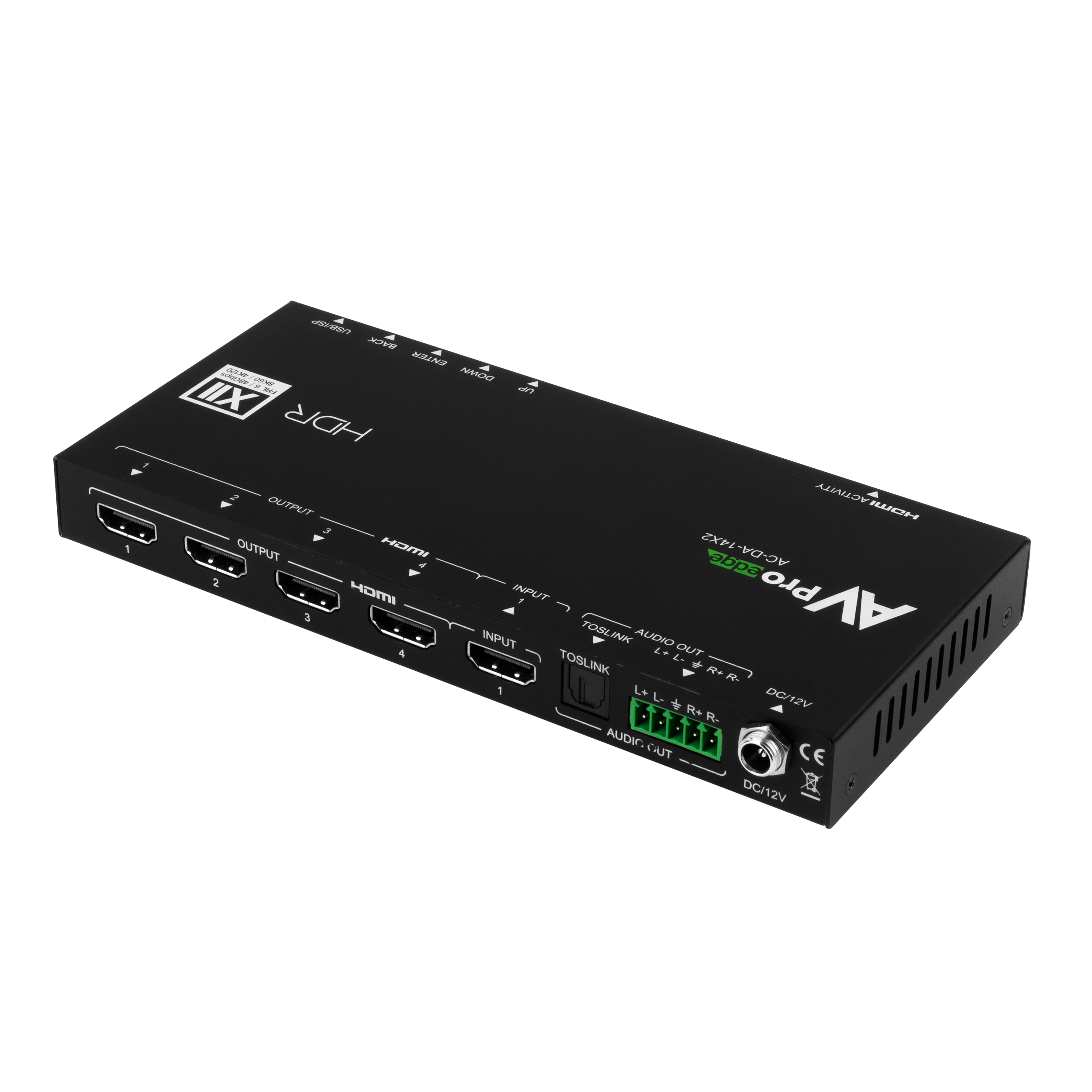

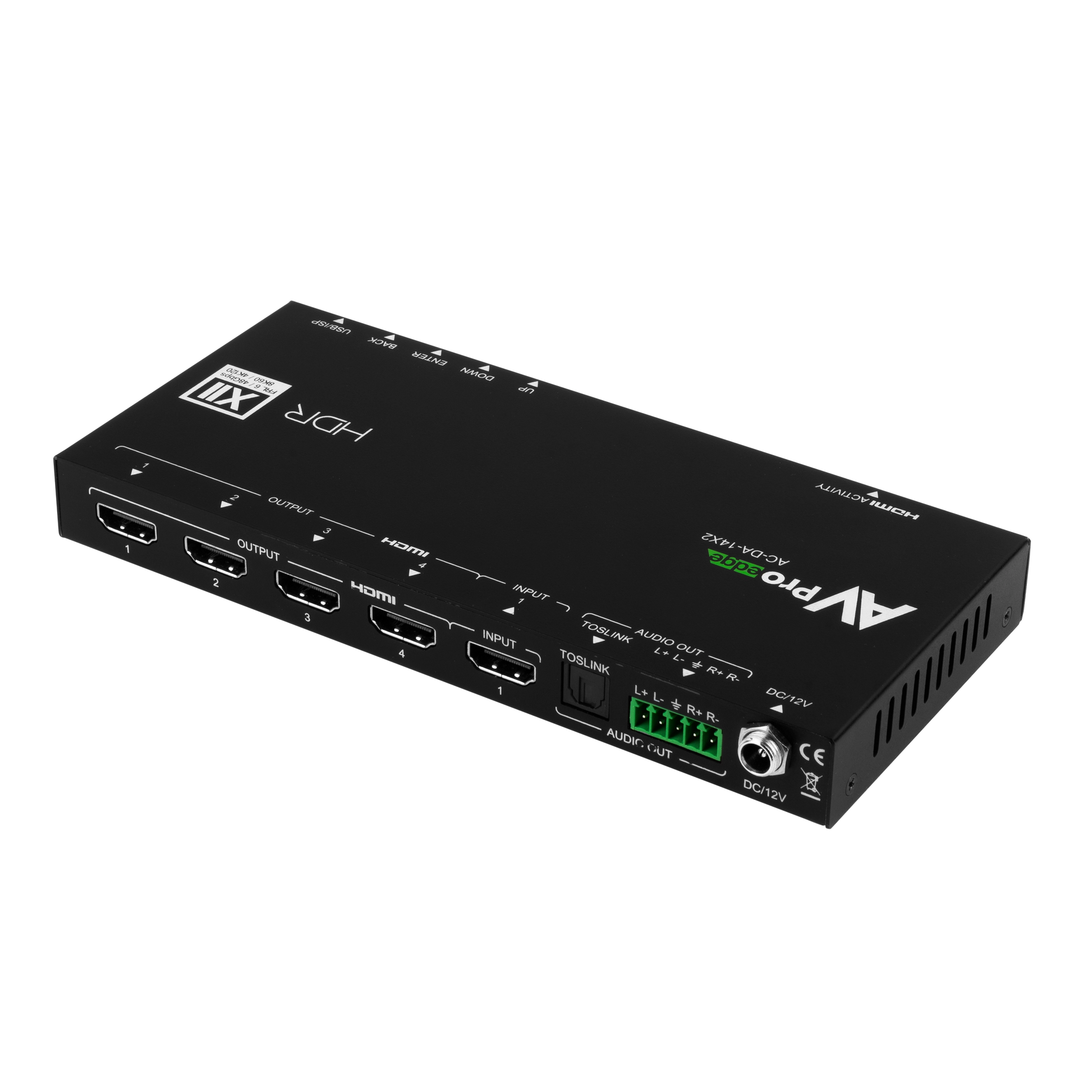

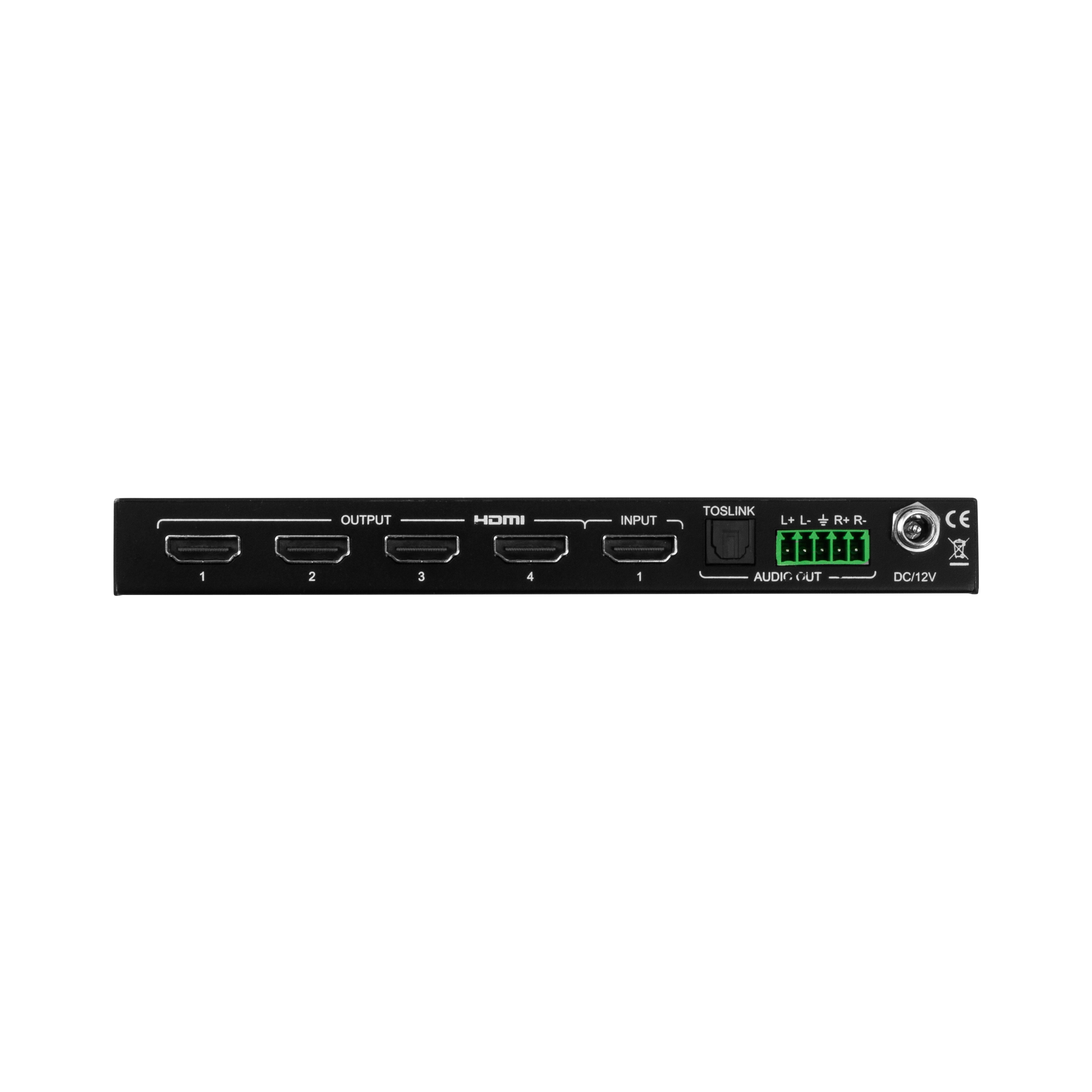

Mehrkanal-Audio bis 7.1 Digital kann direkt aus dem HDMI-Signal extrahiert und über den optischen Toslink-Ausgang ausgegeben werden.
Zusätzlich steht ein symmetrischer 5-Pin-Anschluss für 2-Kanal-Analog-Audio (PCM) zur Verfügung.

Hinweis: Die 2-Kanal-Ausgabe funktioniert nur, wenn die Quelle 2CH PCM liefert.

---

Feste FRL-Rate

Die FRL-Rate (Fixed Rate Link) kann über das Frontpanel oder per API-Steuerung manuell eingestellt werden.
Gerade bei Erstgeneration-Displays verhindert das Begrenzen der Bandbreite Kompatibilitätsprobleme und sorgt für höchste Systemstabilität in gemischten HDMI-Umgebungen.

---

Erweitertes EDID-Management

Der AC-DA-14X2 bietet 21 vorkonfigurierte EDID-Profile, einschließlich Unterstützung für FRL-Lanes 3 bis 6, einen benutzerdefinierten EDID-Slot sowie einen EDID-Blend-Slot für die Kombination verschiedener Geräte-EDIDs.
Zusätzlich wird HF-EEODB (HDMI Forum EDID Extension Override Data Block) unterstützt, das eine erweiterte Anzeige von EDID-Blöcken ermöglicht.

Die 4-Block-EDID-Analyse (Deep Look) verarbeitet bis zu 512 Byte EDID-Daten, um HDMI-Handshake- und HDCP-Kompatibilität mit neuesten Next-Gen-Displays sicherzustellen, die extrem umfangreiche EDID-Informationen enthalten.

---

Gaming-orientierte HDMI 2.1b-Funktionen

Der AC-DA-14X2 unterstützt Quick Media Switching (QMS) auf Basis von Variable Refresh Rate (VRR) –
entwickelt für flüssiges, ruckelfreies Gameplay auf PlayStation 5, Xbox Series X und Gaming-PCs.
VRR eliminiert Artefakte wie Tearing und Judder bei Kameraschwenks oder schnellen Bewegungen.

---

USB-Steuerung (Command List Control)

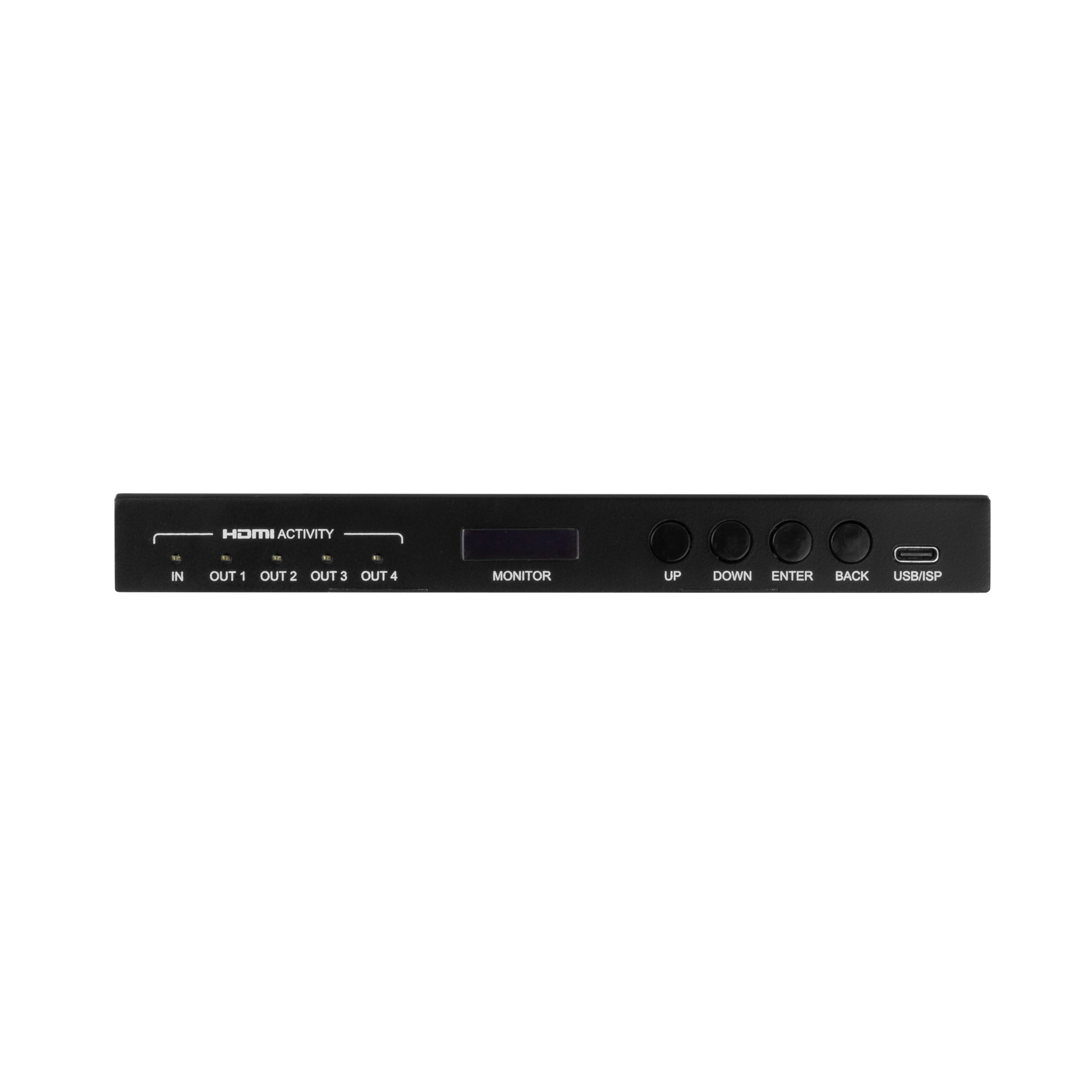

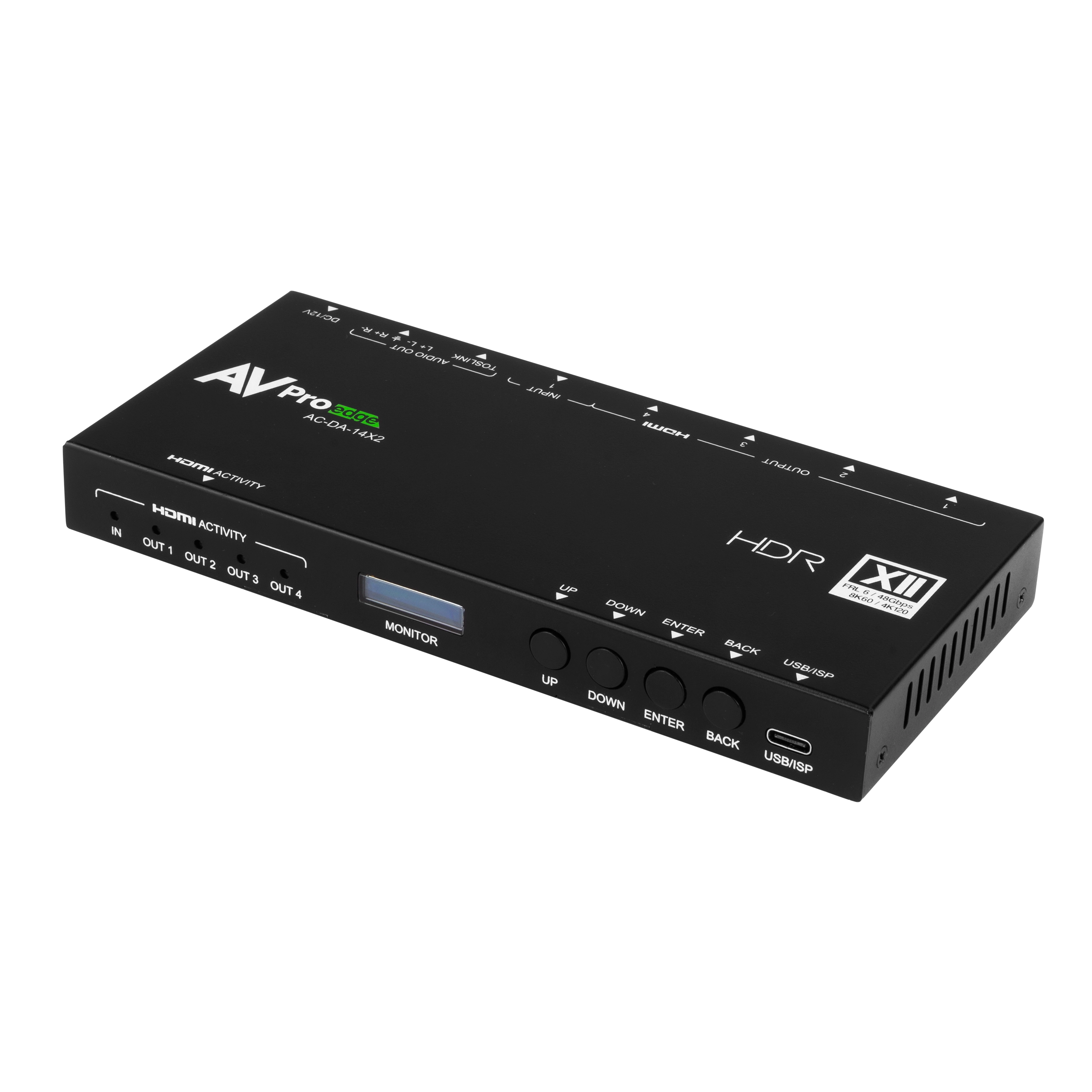

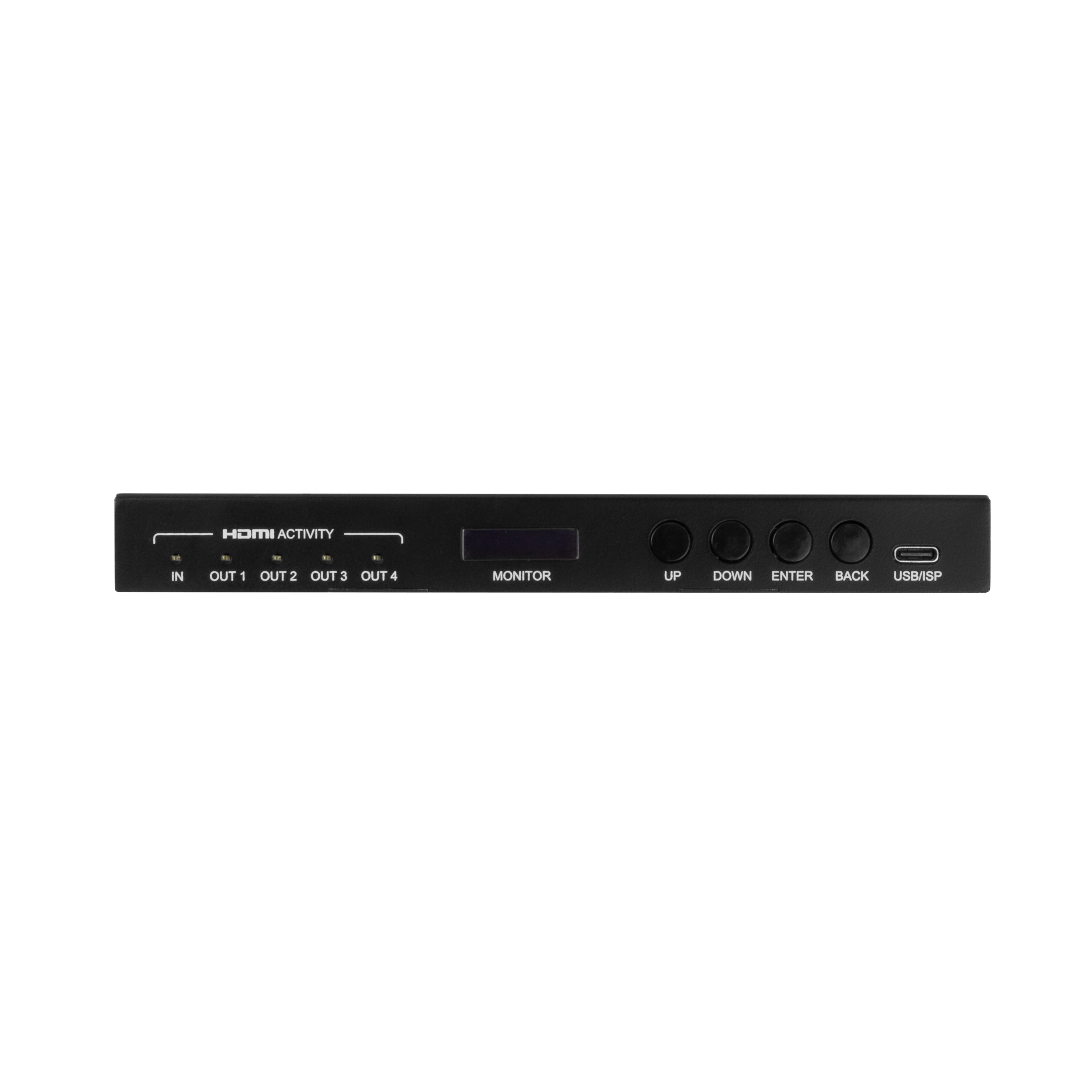

Über den USB-C-Port an der Frontseite kann das Gerät direkt mit einem Windows-PC verbunden werden.
Die Steuerung und Einrichtung erfolgt über MyUart (kostenloser Download), womit Befehle und Konfigurationen komfortabel verwaltet werden können.

---

Technische Highlights:

• HDMI 2.1b Distribution Amplifier (1×4) mit 48 Gbit/s Bandbreite (FRL 6)

• Unterstützt 8K/60 fps und 4K/120 fps

• Individuelles Downscaling pro Ausgang (8K→4K/1080p, 4K→1080p)

• Audio-Extraktion: bis 7.1 Digital (Toslink) oder 2-Kanal-Analog (5-Pin)

• 21 vordefinierte + 1 benutzerdefinierter + 1 EDID-Blend-Slot

• HF-EEODB & 4-Block-EDID-Unterstützung (bis 512 Byte)

• Gaming-Features: VRR, QMS, HDMI 2.1b-kompatibel

• FRL-Fixierung & API-Steuerung für stabile Systeme

• USB-C-Port zur Steuerung und Konfiguration (MyUart)

• Ideal für Next-Gen-Installationen mit gemischten 8K- und 4K-Displays
