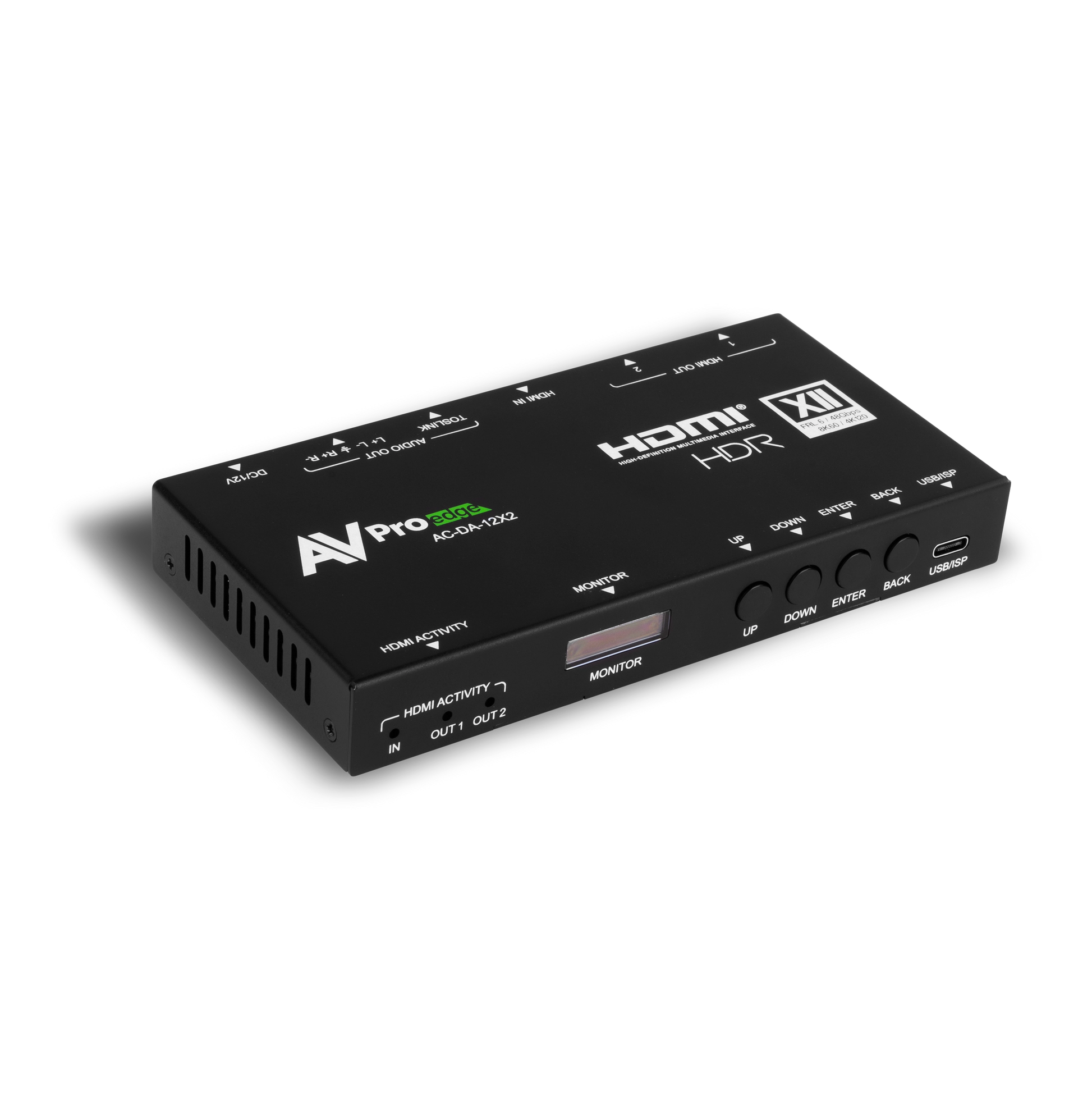

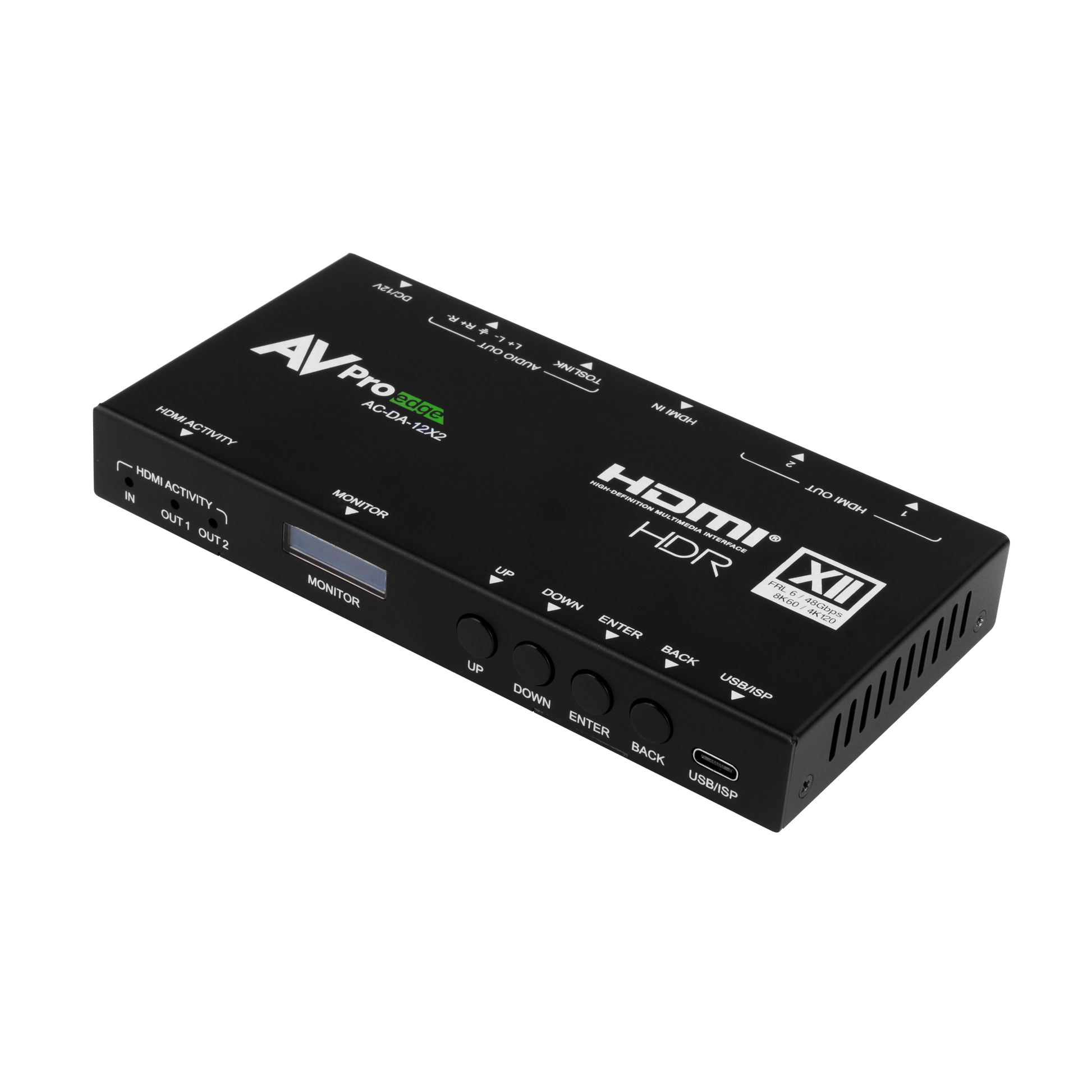

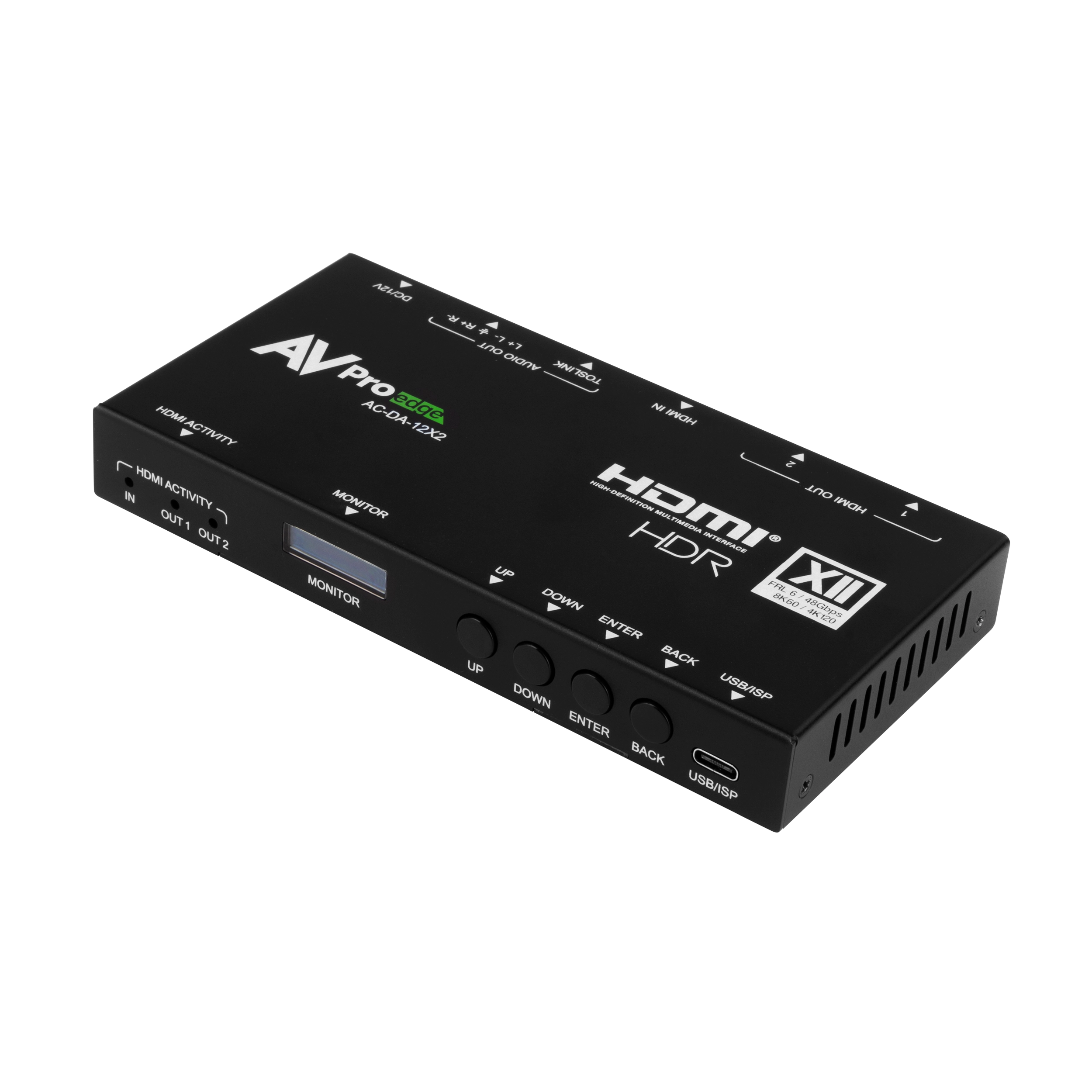

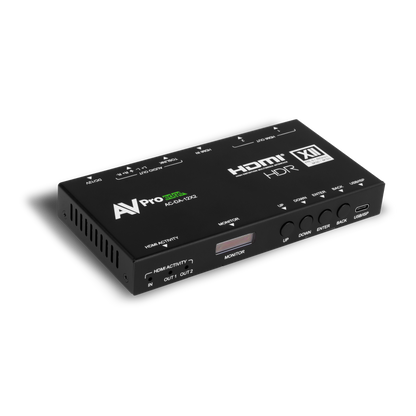

AC-DA-12X2 – 8K HDMI 2.1b 1x2 Distribution Amplifier (48 Gbit/s)
Der AVPro Edge AC-DA-12X2 ist ein 1x2 HDMI 2.1b Distribution Amplifier mit 48 Gbit/s Bandbreite, der eingehende HDMI-Signale bis 8K/60 fps in zwei separate Ausgänge aufteilt – fehlerfrei und ohne Qualitätsverlust.
Aktuelle 8K-Mediakonsolen oder 4K-Quellen können über HDMI-Ausgang 1 unverändert an ein modernes Display weitergegeben werden, während über HDMI-Ausgang 2 bei Bedarf Downscaling aktiviert werden kann – beispielsweise auf 4K oder 1080p für ältere Geräte, insbesondere Projektoren.
Ein weiterer typischer Anwendungsfall des AC-DA-12X2 ist die Weiterleitung des zweiten HDMI-Ausgangs an ältere AV-Receiver, deren HDMI-Schaltkreise kein 8K unterstützen, die aber weiterhin moderne 3D-Audioformate wie Dolby Atmos oder DTS:X decodieren können. So bleiben ältere Audio-Komponenten länger einsatzfähig.
Mit zusätzlichen Funktionen wie erweitertem EDID-Management, Audio-Extraktion und USB-Steuerung ist der AC-DA-12X2 die perfekte Lösung für Wohn- und Gewerbeinstallationen, insbesondere bei gemischten Systemen mit unterschiedlichen Gerätegenerationen.
48 Gbit/s Unterstützung (8K FRL 6)
Der AC-DA-12X2 bietet volle 8K-Bandbreite (FRL 6) sowie Unterstützung für FRL 3, FRL 4 und FRL 5.
Damit steht ausreichend Headroom für jede 8K-Quelle zur Verfügung – selbst bei dynamischen Bildraten und HDR-Inhalten.
Downscaling-Funktion
Jeder HDMI-Ausgang kann individuell konfiguriert werden:
-
8K → 4K oder 1080p
-
4K → 1080p
So bleiben auch ältere Displays oder Projektoren kompatibel, ohne die Leistung moderner Geräte zu beeinträchtigen.
Audio-Extraktion
Mehrkanal-Audio bis 7.1 kann direkt aus dem HDMI-Stream extrahiert und über den optischen Toslink-Ausgang ausgegeben werden.
Zusätzlich steht ein symmetrischer 5-Pin-Anschluss für 2-Kanal-Analog-Audio (PCM) zur Verfügung.
Hinweis: Die 2-Kanal-Ausgabe funktioniert nur, wenn die Quelle 2CH PCM liefert.
Feste FRL-Rate

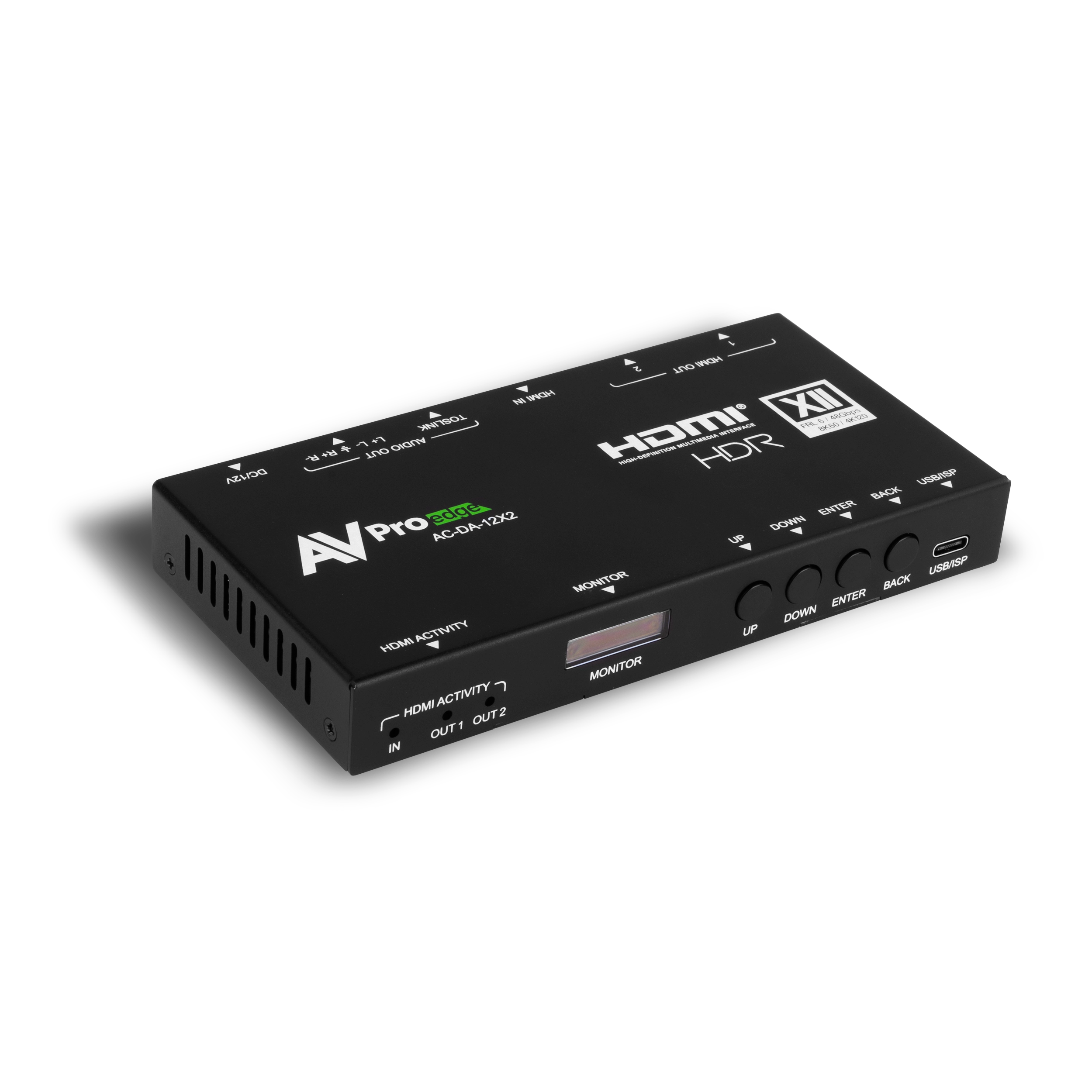

Die Fixed Rate Link (FRL) kann über das Frontpanel-Menü oder via API-Steuerung auf einen festen Wert eingestellt werden.
Das begrenzt die Signalbandbreite bei älteren Displays, die noch nicht mit höheren HDMI-2.1b-Datenraten umgehen können – und sorgt so für höchste Systemstabilität in gemischten Umgebungen.
Erweitertes EDID-Management
Der AC-DA-12X2 bietet 20 vorkonfigurierte EDID-Profile, einschließlich FRL-Lanes 3 bis 6, sowie drei benutzerdefinierte Slots.
Unterstützt wird außerdem HF-EEODB (HDMI Forum EDID Extension Override Data Block) – eine Funktion, die zusätzliche EDID-Blöcke sichtbar macht, um komplexe NextGen-Displays mit erweitertem Datenumfang zuverlässig zu erkennen.
Die Deep-Look-4-Block-EDID-Unterstützung analysiert bis zu 512 Bytes EDID-Daten, um perfekte HDMI-Handshake- und HDCP-Kompatibilität mit modernen 8K-Displays sicherzustellen.
Gaming-orientierte HDMI-2.1b-Funktionen
Der AC-DA-12X2 unterstützt Quick Media Switching (QMS) auf Basis von Variable Refresh Rate (VRR) –
entwickelt für flüssiges Gameplay mit Konsolen wie PlayStation 5, Xbox Series X oder Gaming-PCs.
VRR reduziert oder eliminiert Bildartefakte, Tearing und Ruckeln, um eine nahtlose Spielerfahrung zu gewährleisten.
USB-Steuerung (Command List Control)

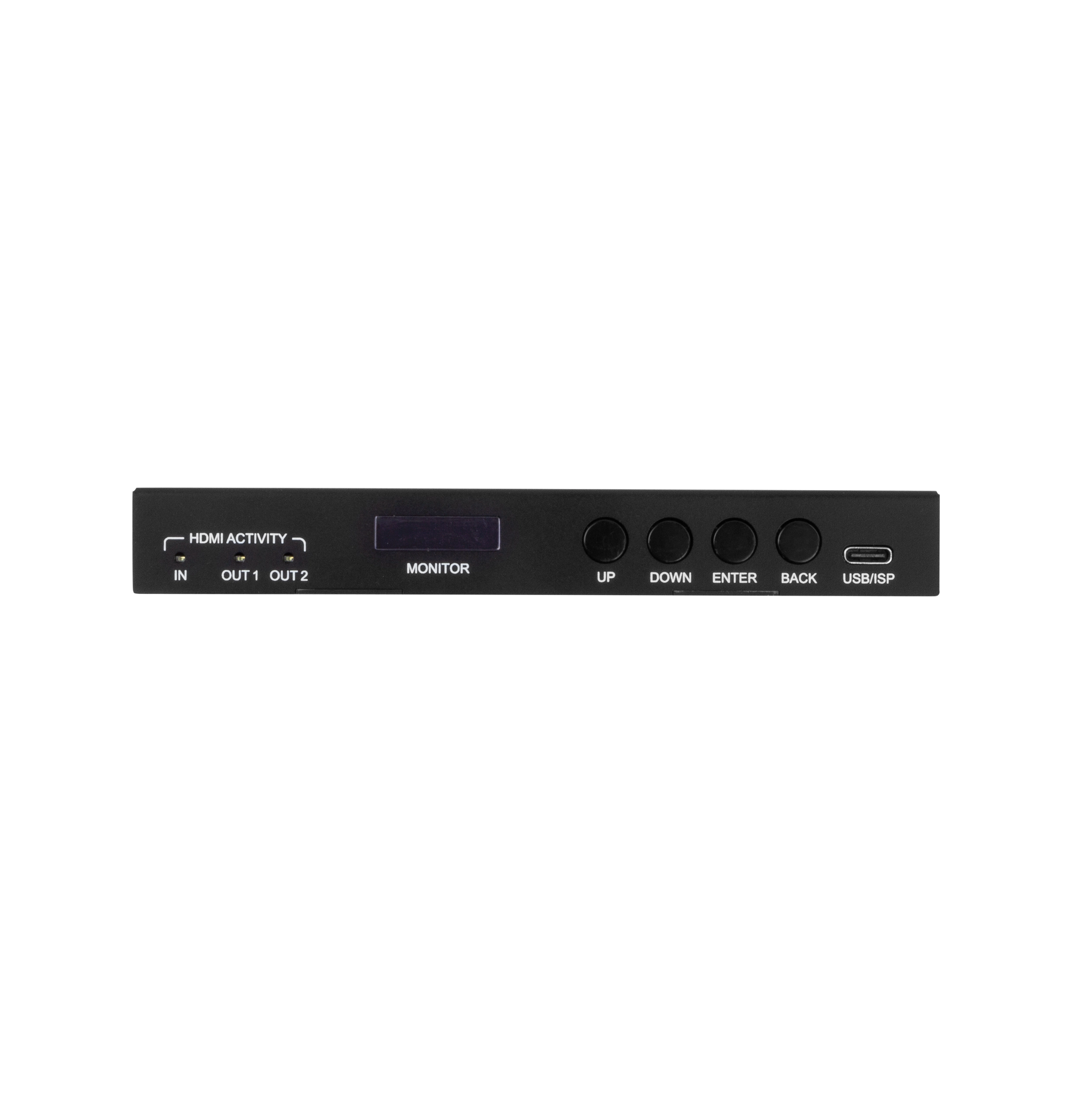

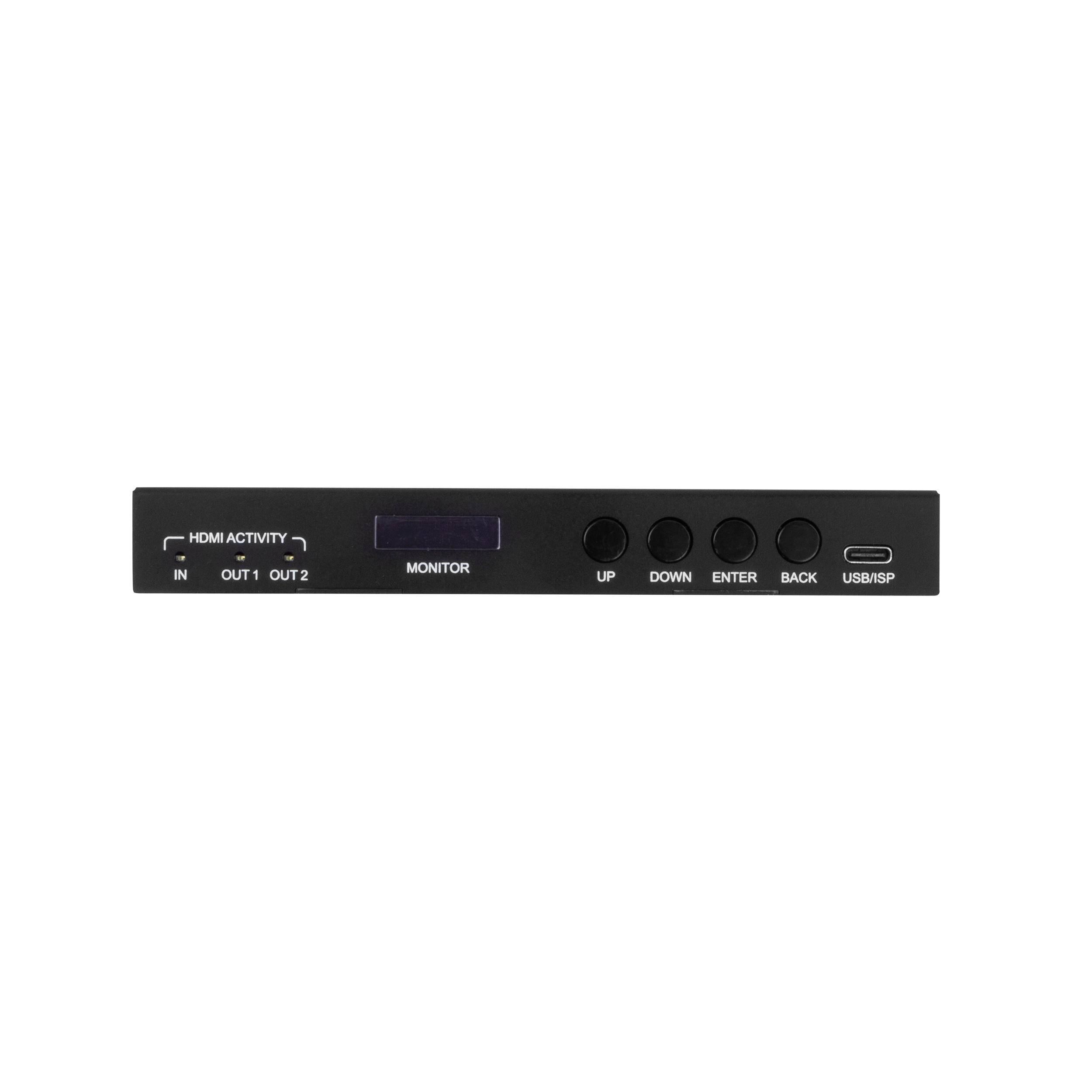

Über den USB-C-Anschluss an der Front kann das Gerät direkt mit einem Windows-PC verbunden und per MyUart-Software gesteuert werden (kostenloser Download verfügbar).
So lässt sich das Gerät schnell konfigurieren, updaten oder in komplexe Steuerungssysteme integrieren.
Technische Highlights:
-
HDMI 2.1b-Verteiler (1x2) mit 48 Gbit/s Bandbreite (FRL 6)
-
Unterstützt 8K/60 fps und 4K/120 fps
-
Individuelles Downscaling pro Ausgang (8K→4K/1080p, 4K→1080p)
-
Audio-Extraktion: bis 7.1 Digital (Toslink) oder 2-Kanal-Analog (5-Pin)
-
20 vordefinierte + 3 benutzerdefinierte EDID-Profile
-
HF-EEODB & 4-Block-EDID-Unterstützung (512 Bytes)
-
Gaming-Features: VRR, QMS, HDMI 2.1b-kompatibel
-
FRL-Fixierung & API-Steuerung für Systemstabilität
-
USB-C-Port für Steuerung & Setup (MyUart)
-
Ideal für gemischte 8K-/4K-Installationen im Wohn- und Gewerbebereich
| Parameter | Wert |
|---|---|
| Video | |
| Video Resolutions | Up to 8K 60Hz 4:4:4 / 8K 30Hz 4:4:4 / 4K 120Hz |
| HDR Formats/Resolutions | 420, 422, 444 (10 AND 12 DEEP COLOR) HDR10, HDR10+, Dolby Vision, HLG |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Deep Color | Up to 16 bit |
| Scaling (resolution, Output 2 & 4 only) | 8K to 4K or 8K/4K to 1080p |
| Audio | |
| Audio Formats Supported HDMI | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Audio Formats Supported Extracted (TOSLINK) | LPCM up to 5.1 96KHz 24 Bit, Dolby Digital 5.1, DTS HiRes Audio |
| Audio Formats Supported Extracted (2CH Port) | PCM 2 CH |
| Distance | |
| HDMI In/Out (4K60 4:4:4) | Up to 50 Feet (Using Bullet Train HDMI) |
| HDMI In/Out (W/ AOC Cable) (4K60 4:4:4) | Up to 130 Feet (Using Bullet Train AOC) |
| Other | |
| Bandwidth | 48 Gbps (FRL 6) |
| HDCP | HDCP 2.3 and Earlier |

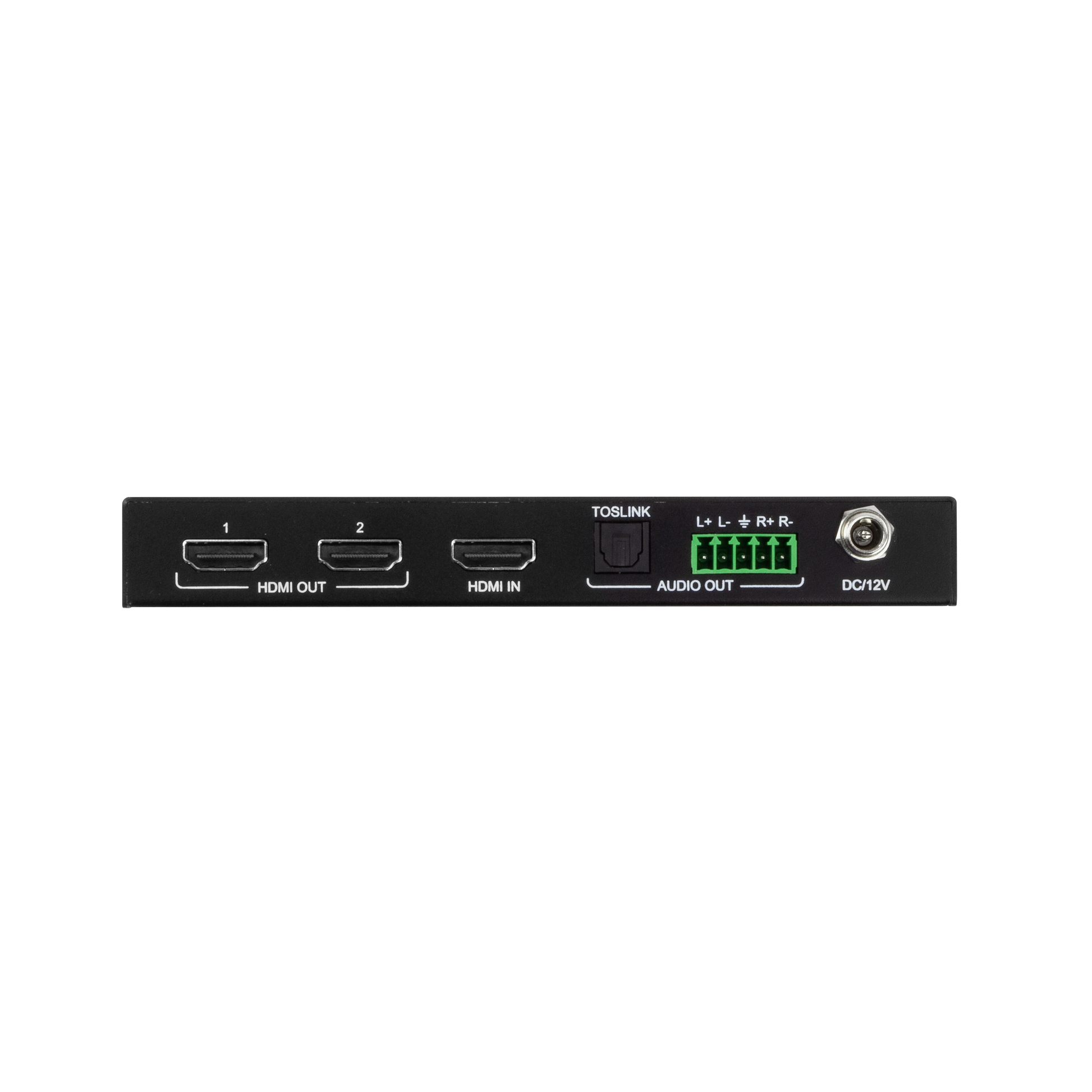

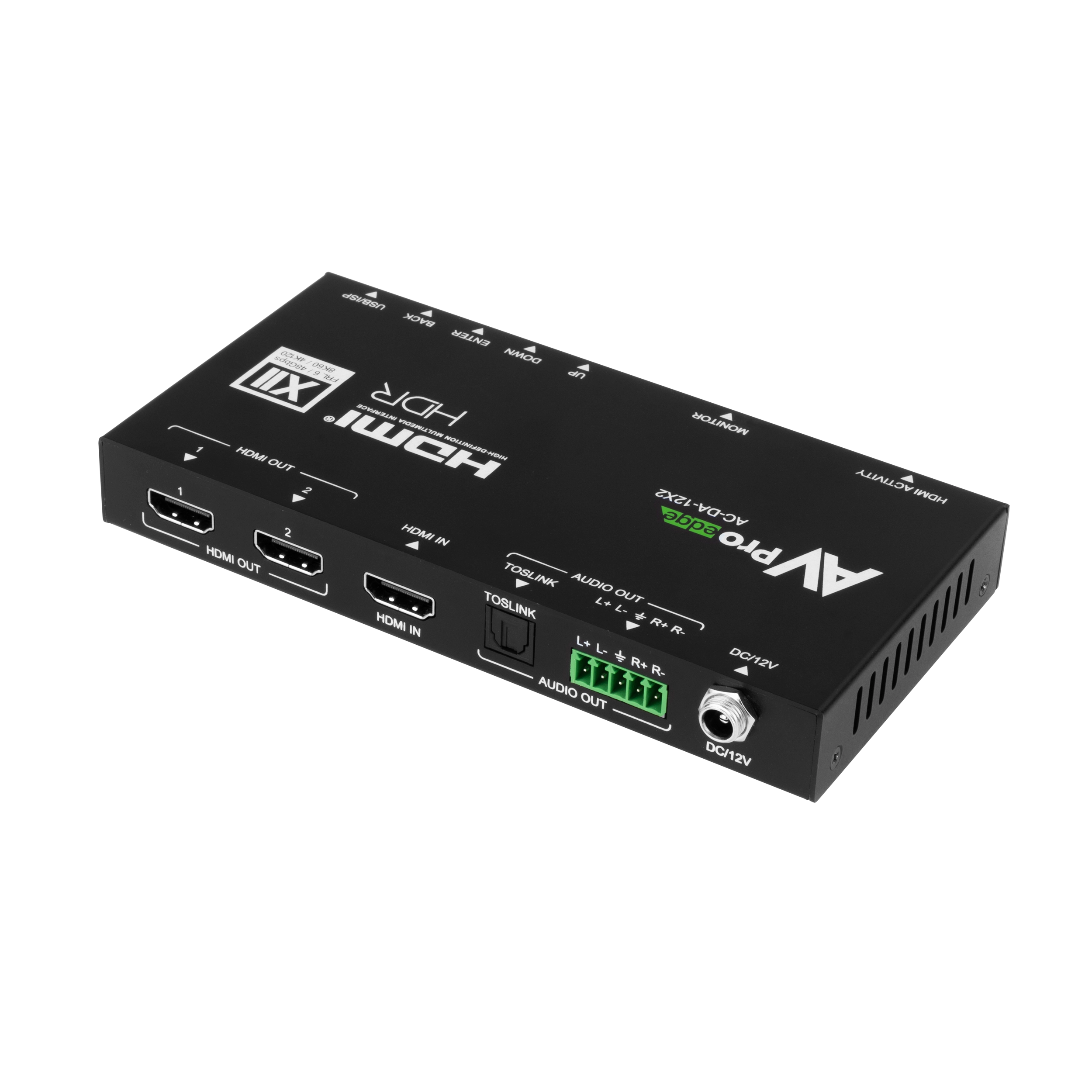

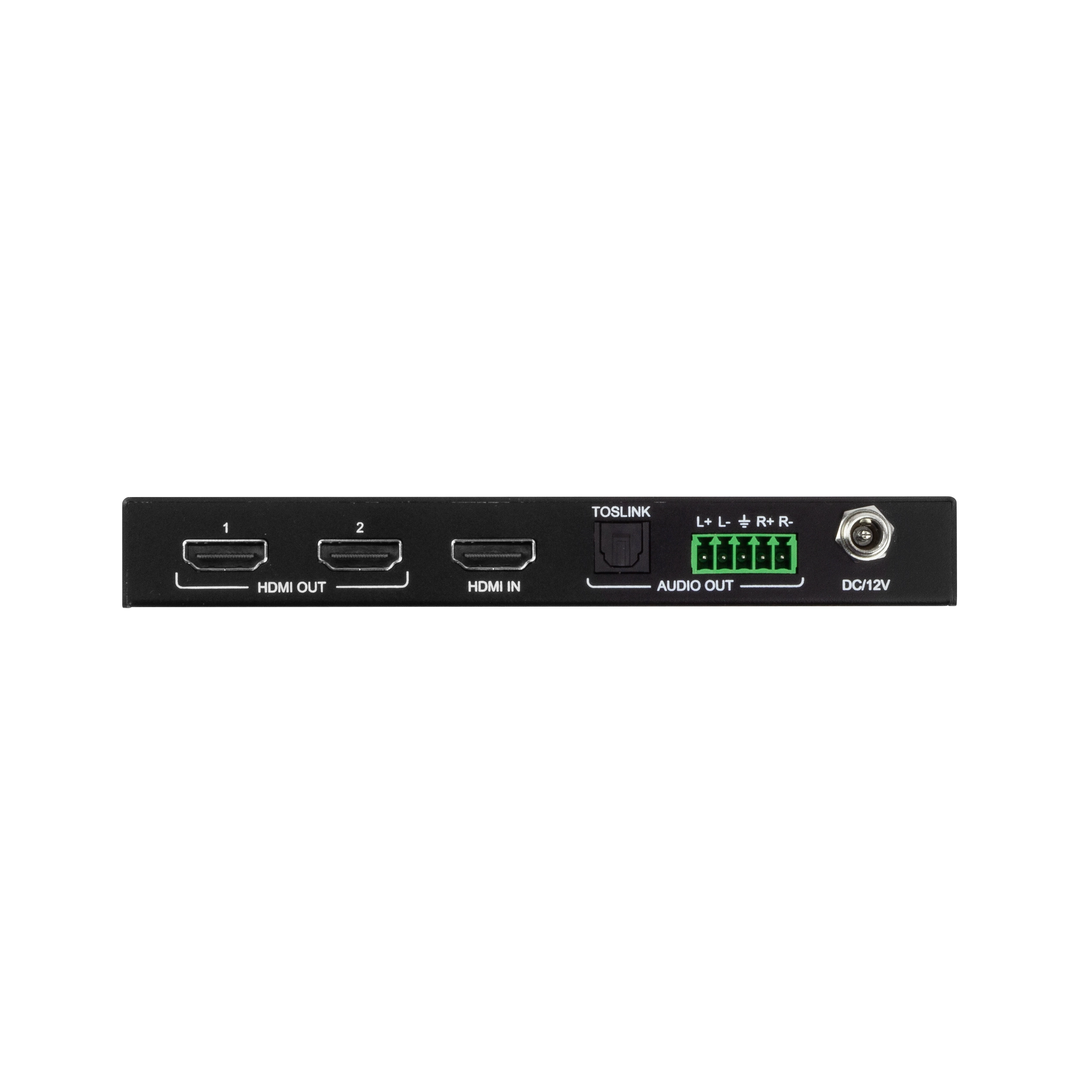

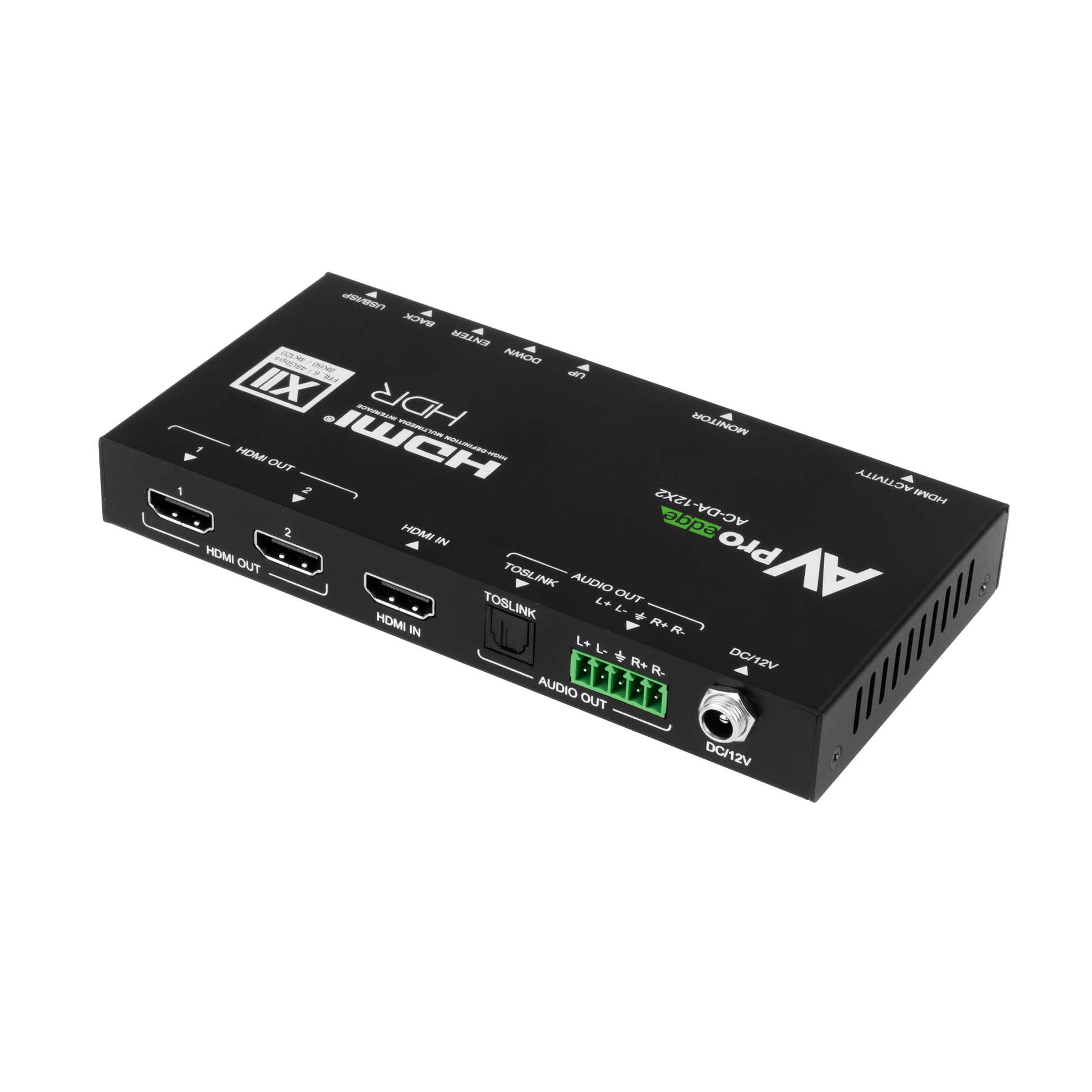

| Ports | |
| HDMI | Type A |
| Audio (Extracted Digital) | Toslink |
| Audio (Extracted Analog) | 5 PIN Terminal Block (Balanced) |
| Firmware | USB C |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Power | |
| Power Consumption (Total) | 3 Watts Max |
| Power Supply | Input: AC 100-240V ~ 50/60Hz Output: DC 12V 3A |
| Dimensions | |
| Dimensions (Unit Only Length/Width/Height) | mm: 150 x 75 x 20 inch: 5.9 x 2.97 x 0.79 |
| Dimensions (Packaged Length/Width/Height) (Kit) | mm: 190 x 134 x 85 inch: 7.48 x 5.28 x 3.35 |
| Weight (Unit) | 0.68 lbs (0.31 Kg) |
| Weight (Packaged) | 1.21 lbs (0.55 Kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | |
