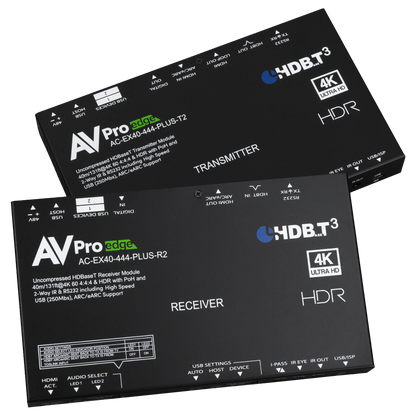

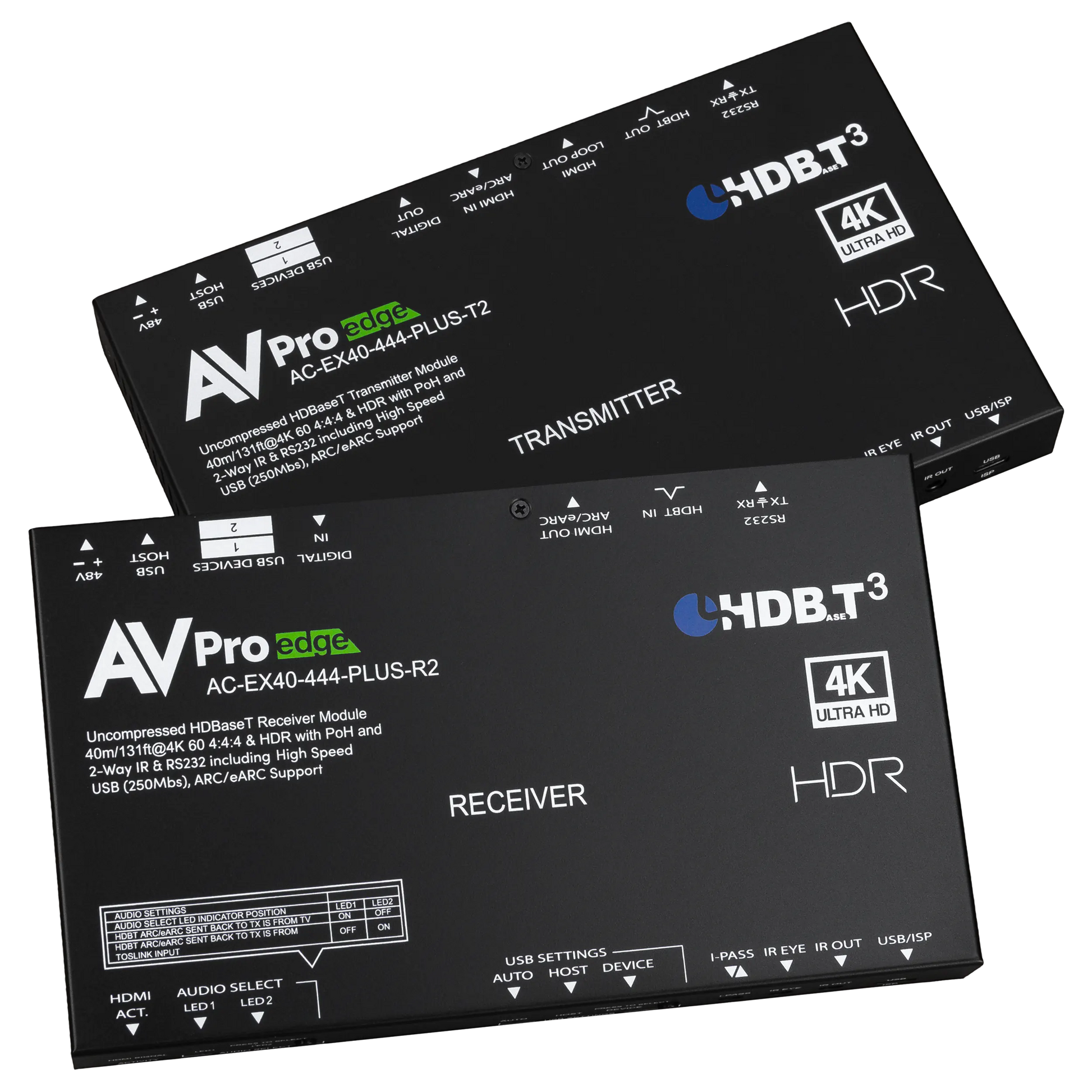

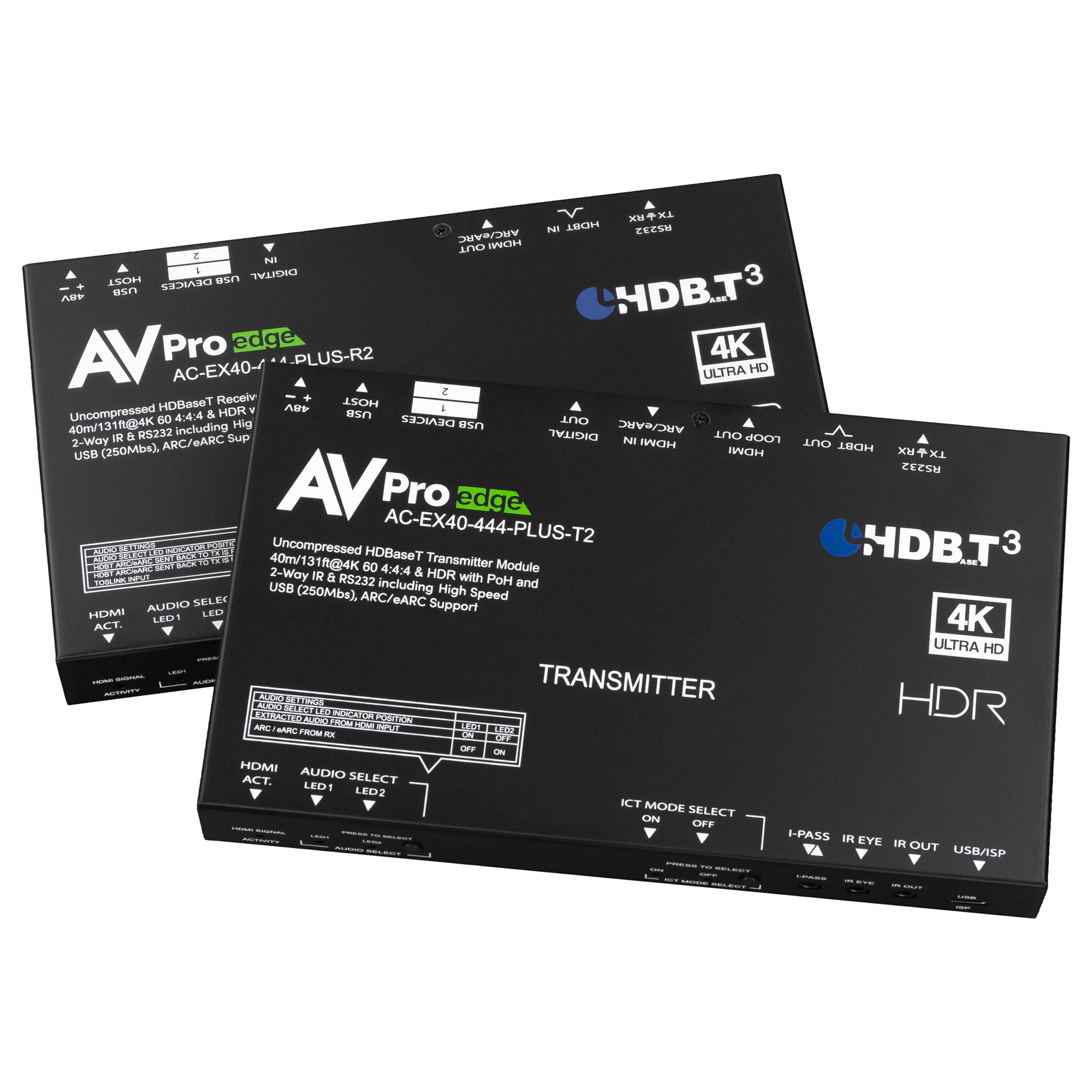

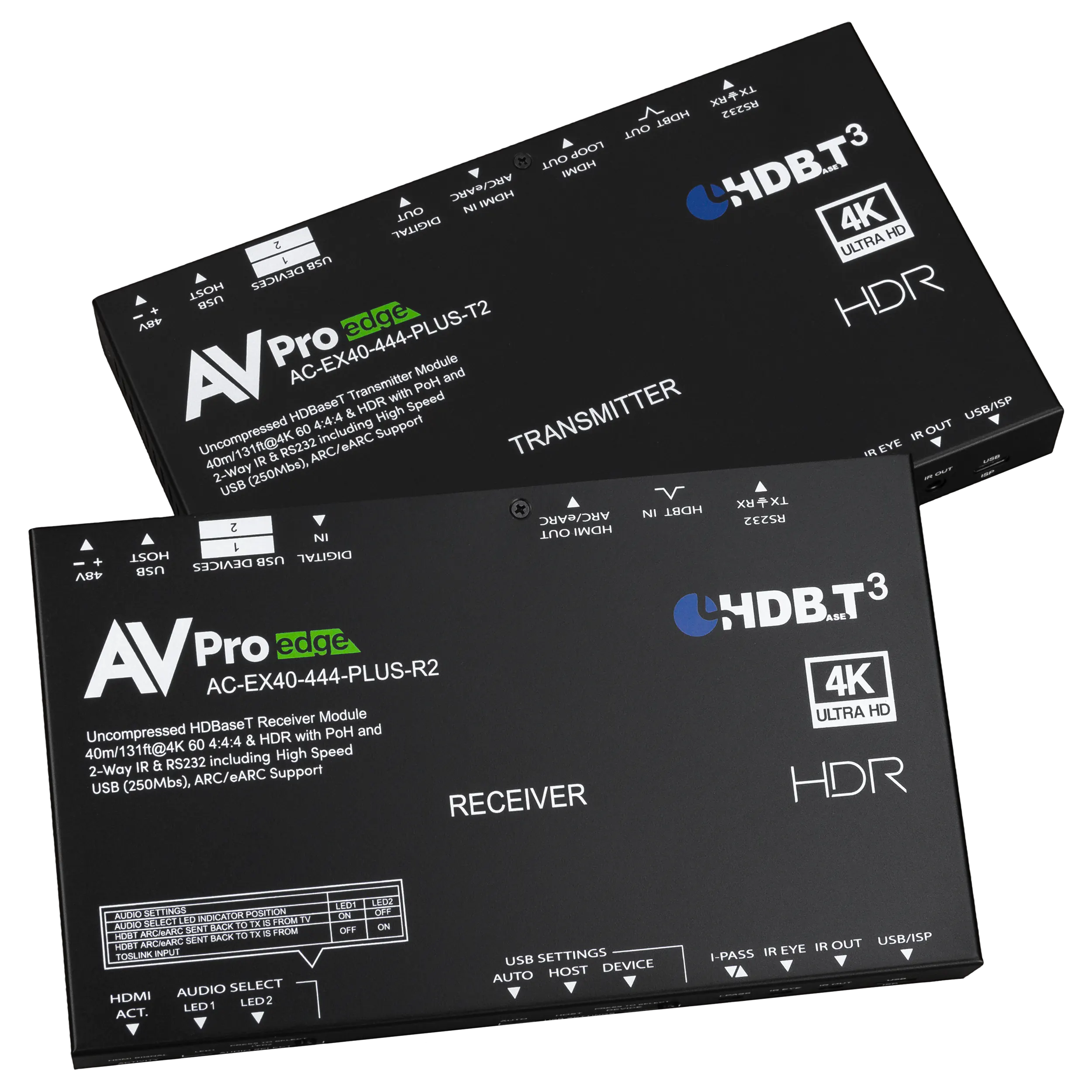

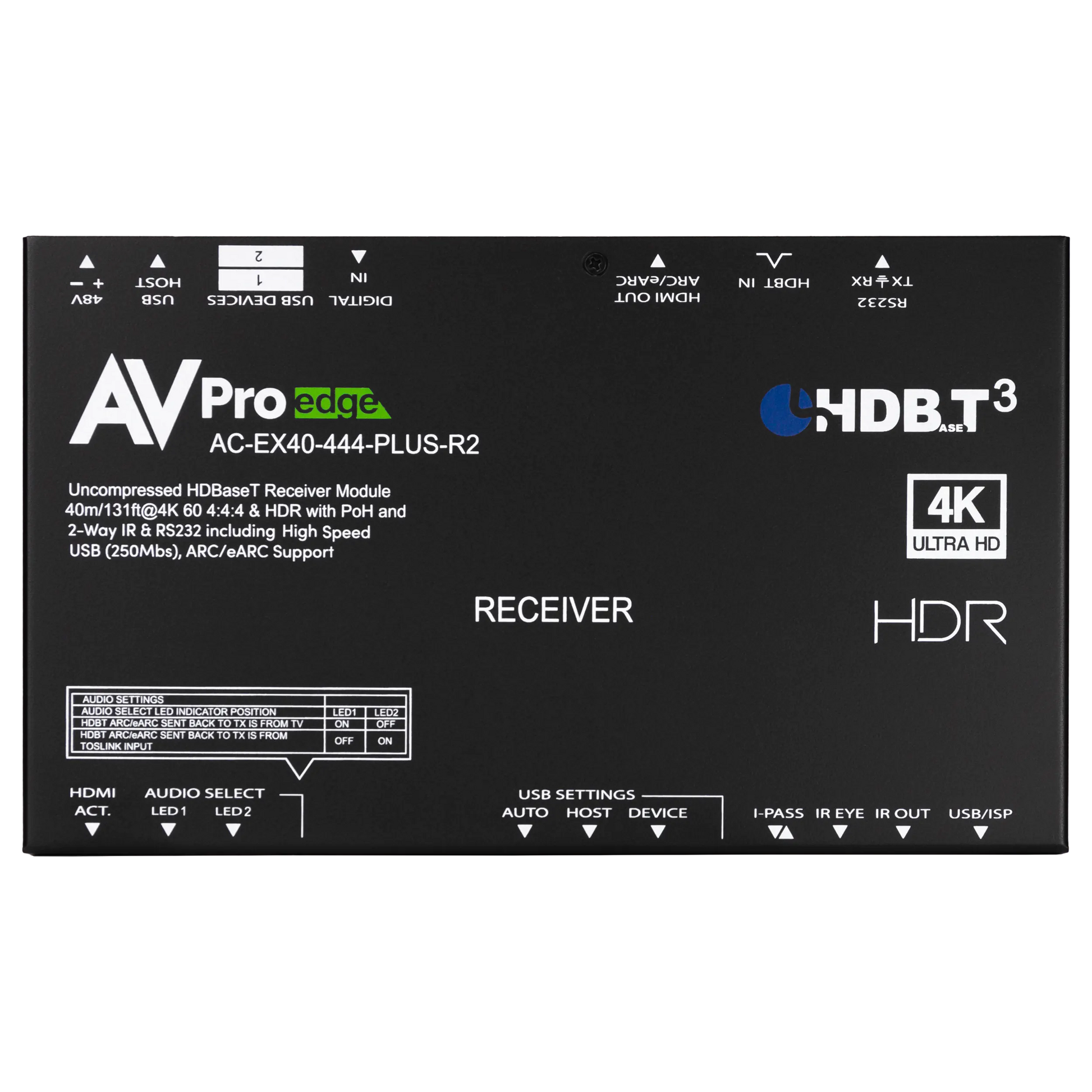

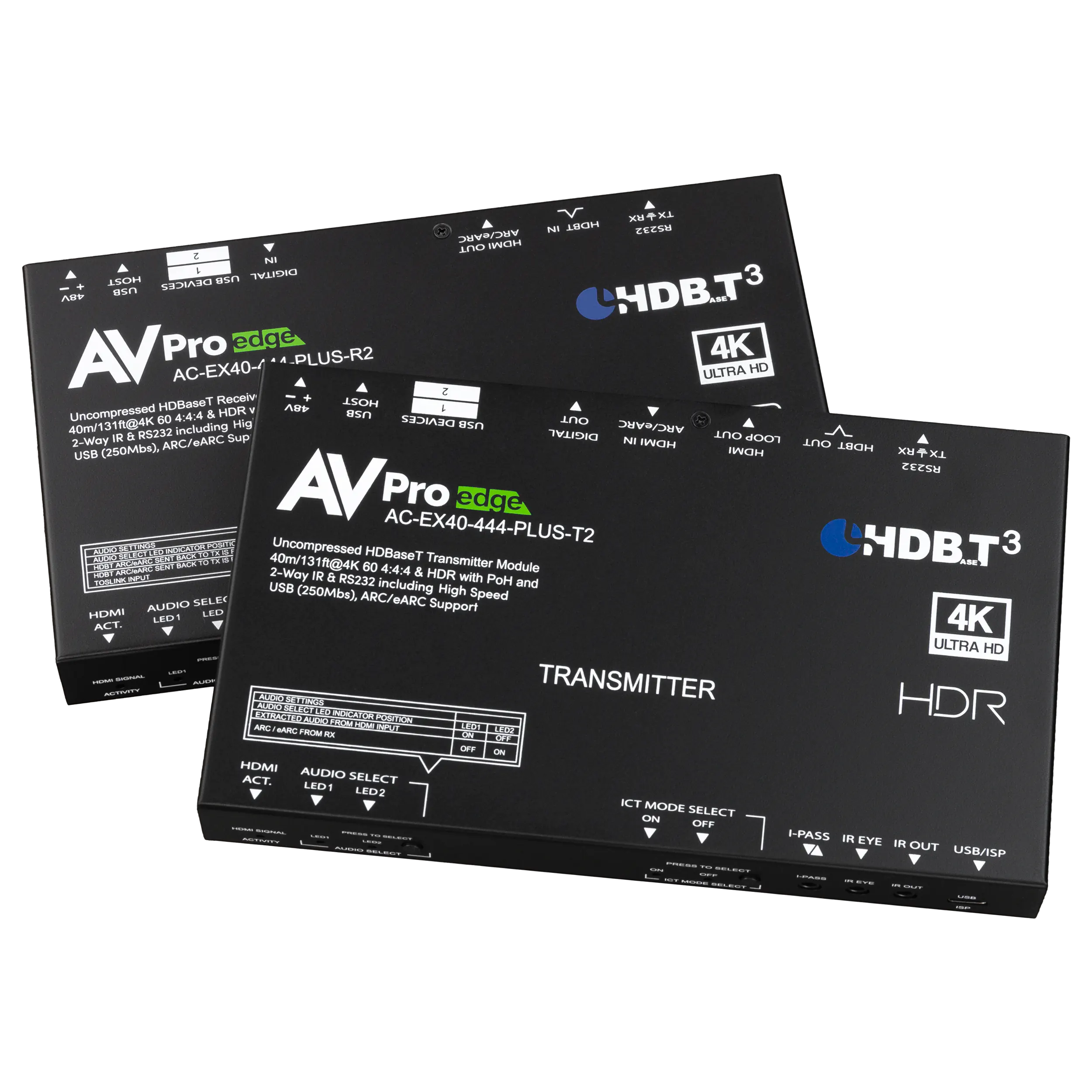

40M 18Gbps HDBaseT Extender with USB Extension

AC-EX40-444-PLUS-KIT – Zukunftssicher und abwärtskompatibel

Zukunftsorientiert und gleichzeitig abwärtskompatibel bringt das AC-EX40-444-PLUS-KIT die neuesten HDBaseT 3.0-Funktionen in die HDMI-Extender der mittleren Leistungsklasse von AVPro Edge.
Doch keine Geschichte der AVPro Edge-Innovationen wäre vollständig ohne den legendären AC-EX40-444-KIT, der als erstes Produkt die Invisible Compression Technology (ICT) einführte – einen eigens entwickelten, transparenten Kompressionsalgorithmus, der die HDMI-Erweiterung revolutionierte und den Referenzstandard für die Übertragung von UHD 4K60Hz 4:4:4-Signalen über Kupferkabel etablierte.

---

Neues Design mit intelligenter Bandbreitenanpassung

Das AC-EX40-444-PLUS-KIT ist im gleichen eleganten Gehäuseformat wie das Spitzenmodell AC-EX100-444-KIT untergebracht.
Der etwas größere Aufbau ermöglicht den Einsatz eines neu entwickelten, anwendungsspezifischen integrierten Schaltkreises (ASIC).
Dieser Chip verfügt über AVPro Edge’s exklusive Bandwidth-Adaptable Output Configuration (BAOC) – eine anpassbare Bandbreitensteuerung, die Installateuren maximale Flexibilität bei der Signalübertragung bietet.

• Bei neuen Installationen oder hochwertigen CAT6A- (geschirmt empfohlen) Kabeln überträgt das System unkomprimierte HDMI-2.0-Signale bis zu 40 Meter (131 Fuß).

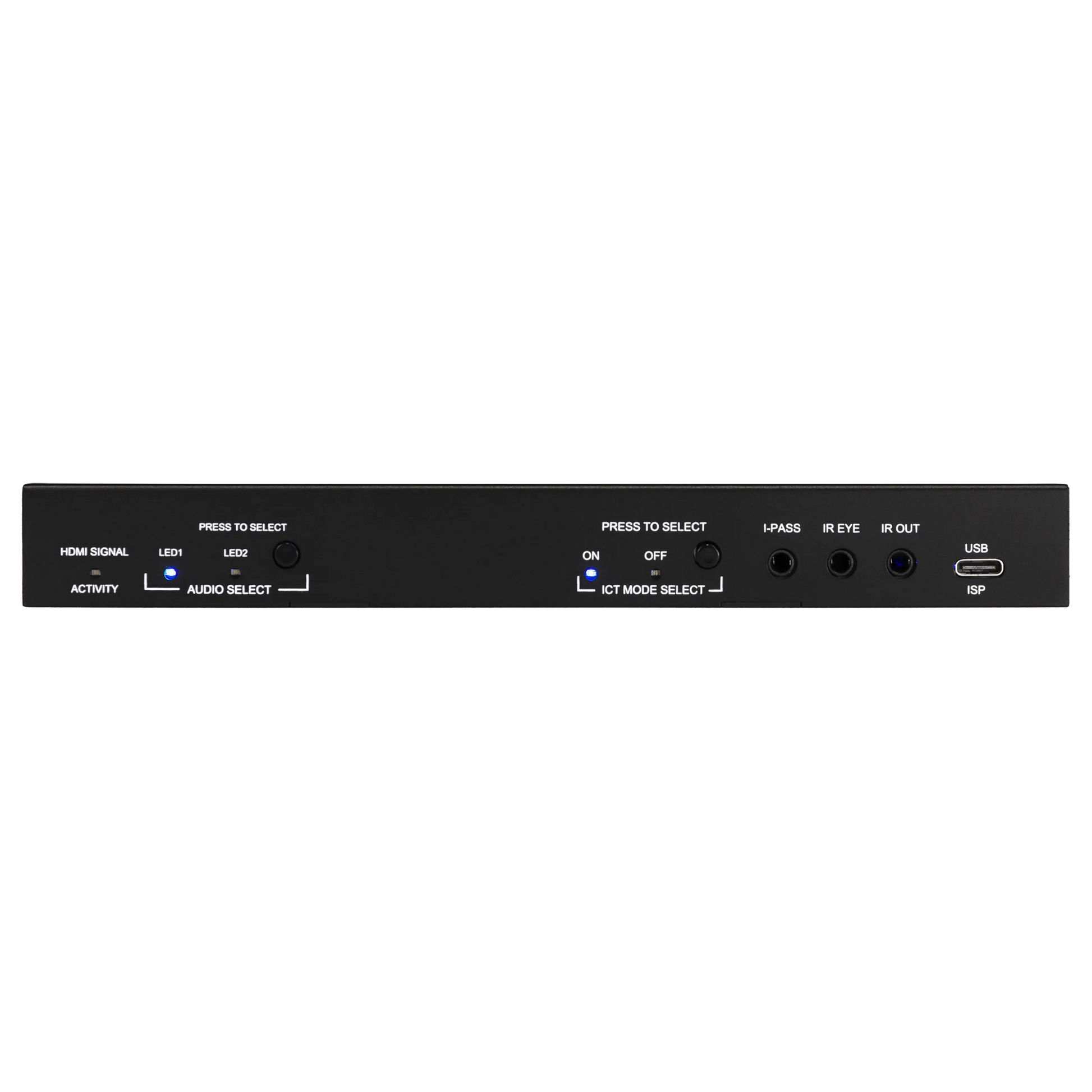

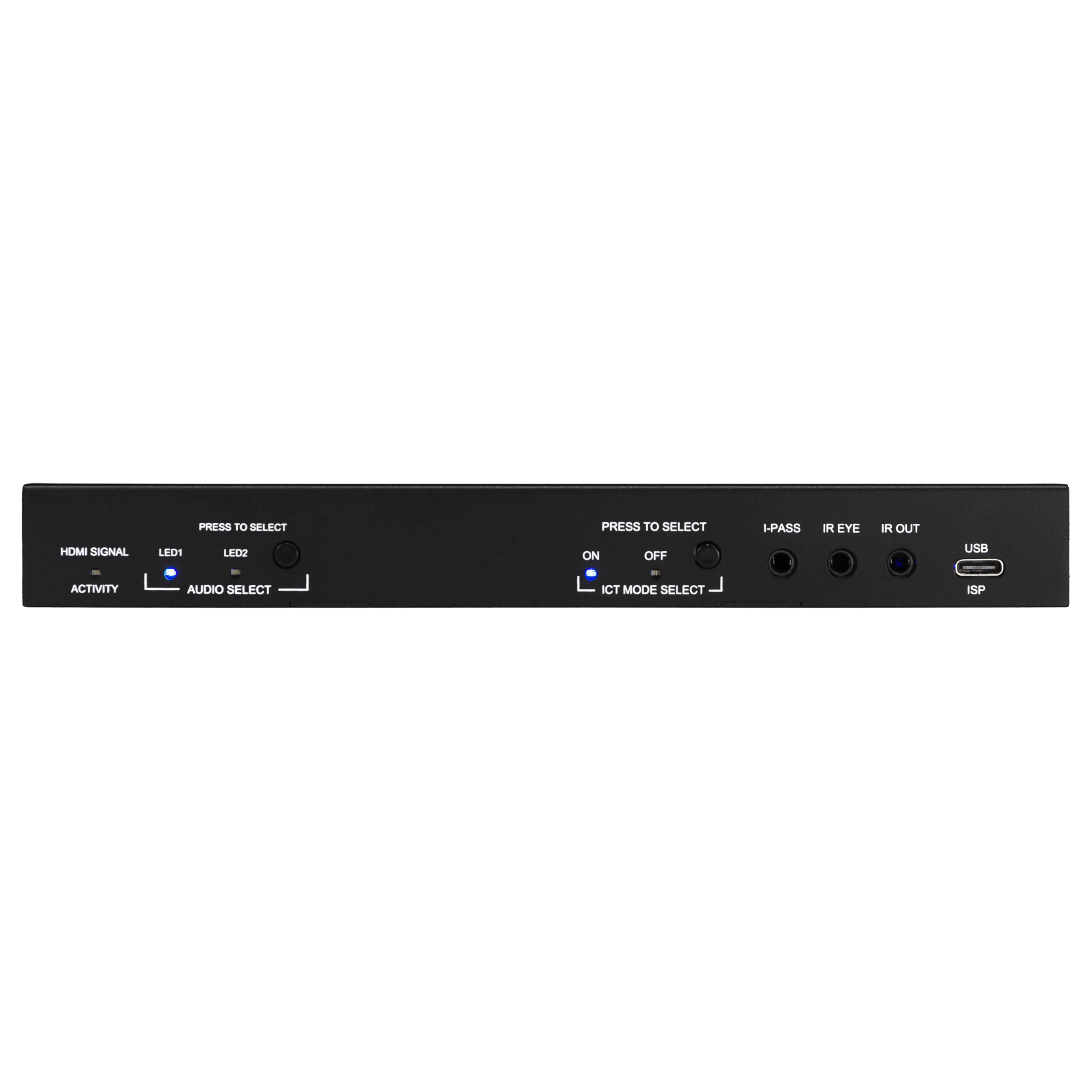

• Bei älterer Infrastruktur (z. B. CAT5) kann per Schalter die ICT-Kompression auf 10,2 Gbit/s aktiviert werden – für Reichweiten bis 70 Meter (230 Fuß).

• Diese Umschaltfunktion dient zudem als Fallback-Lösung, falls unkomprimierte Signale aus unerklärlichen Gründen nicht korrekt übertragen werden.

---

Leistungsstark mit eARC und HDR-Unterstützung

Der AC-EX40-444-PLUS-KIT unterstützt die Übertragung von eARC-Signalen, Dolby Vision sowie alle statischen und dynamischen HDR-Metadatenformate.
Legenden sind schwer zu übertreffen – doch dieses Modell tritt selbstbewusst an, sie zu ersetzen.

---

Bandwidth-Adaptable Output Configuration

Das System ist für unkomprimierte 18 Gbit/s-Videoübertragung ausgelegt. Sollte die vorhandene Verkabelung dies nicht unterstützen, kann über den Hardware-Schalter die ICT-Kompression aktiviert werden, um die Bandbreite auf 10,2 Gbit/s zu reduzieren und das Signal dennoch zuverlässig darzustellen.

ICT ist ein eigens entwickelter, transparenter Algorithmus, der die Videoqualität unverändert erhält.
AVPro Edge bleibt damit der Branchenstandard für HDMI-Matrixschaltung und Signalübertragung.
ICT vermeidet alle typischen Kompressionsartefakte – kein Banding, kein Ausbleichen, keine Bewegungsfehler.

---

4K60 4:4:4 mit HDR über große Distanzen

Das HDMI-Design war ursprünglich nicht für große Entfernungen vorgesehen – frühe Kabel erreichten kaum 5 Meter.
Mit modernen Technologien wie AVPro Edge Bullet Train-Kabeln und dem AC-EX100-444-KIT ist nun die Übertragung von UHD 4K60 4:4:4-Signalen mit 18 Gbit/s über bis zu 100 Meter (328 Fuß) möglich – inklusive Dolby Vision, HDR10 und HDR10+.

---

Nahezu null Latenz

Die Signalverzögerung beträgt weniger als 8 Mikrosekunden – technisch messbar, aber visuell nicht wahrnehmbar.

---

Integriertes Downscaling

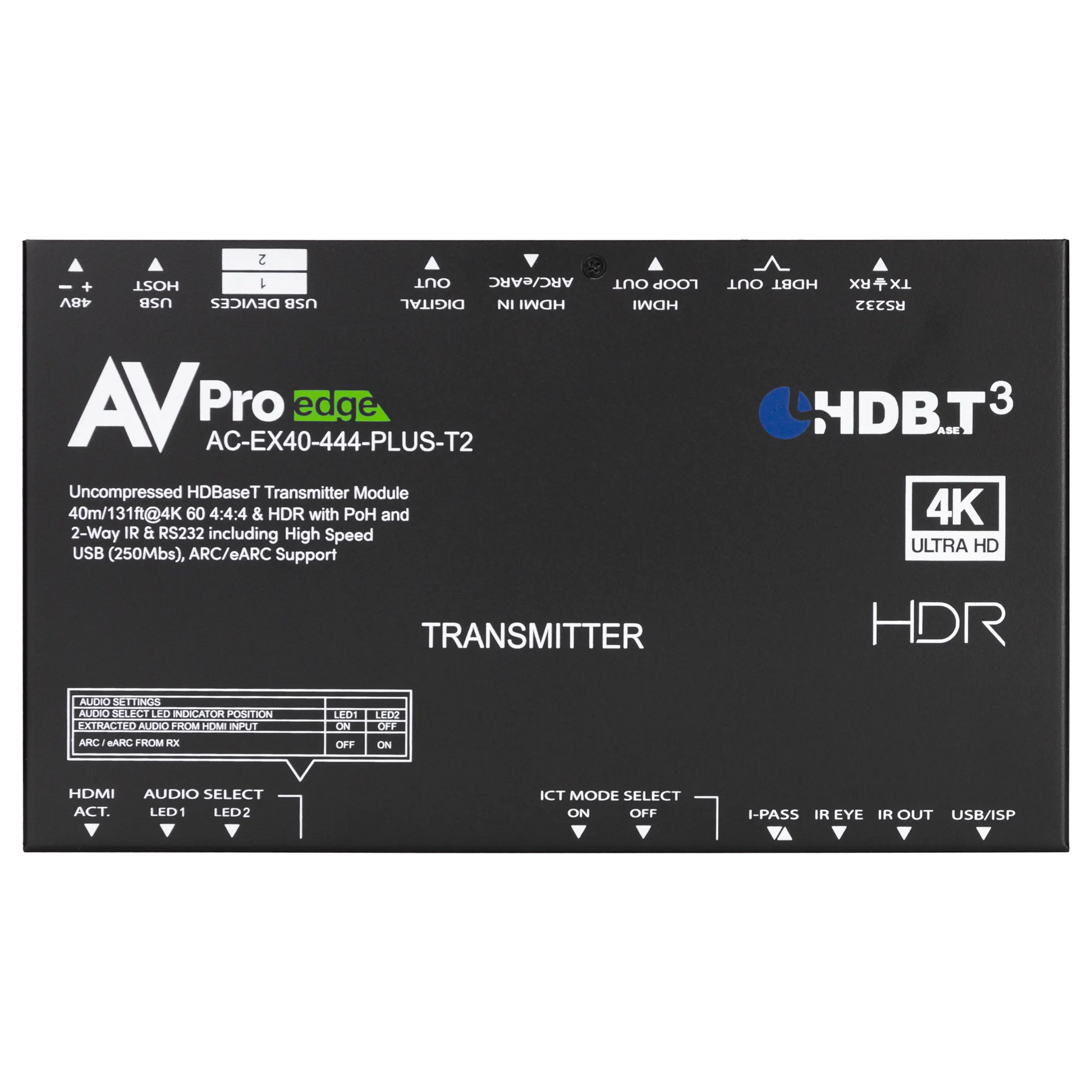

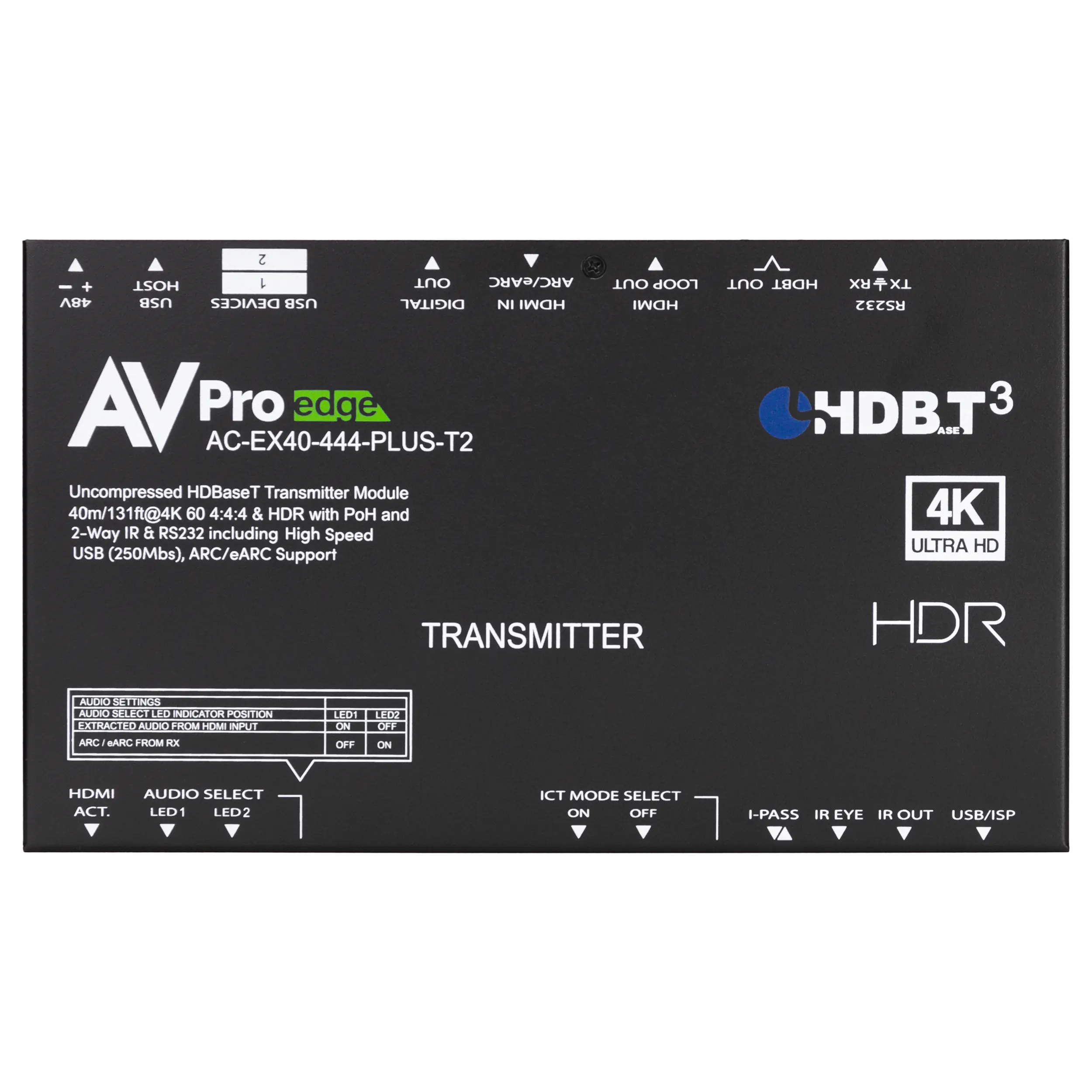

Im Transmitter des Kits befindet sich eine intelligente Skalierungseinheit, die UHD 4K (inkl. HDR) auf 1080p herunterskaliert.
In Kombination mit AVPro Edge HDMI-Matrixschaltern und EDID-Management kann das System automatisch die optimale Signalauflösung für gemischte Display-Umgebungen bereitstellen – ohne Leistungsverlust oder Qualitätsminderung.

---

Audio-Extraktion

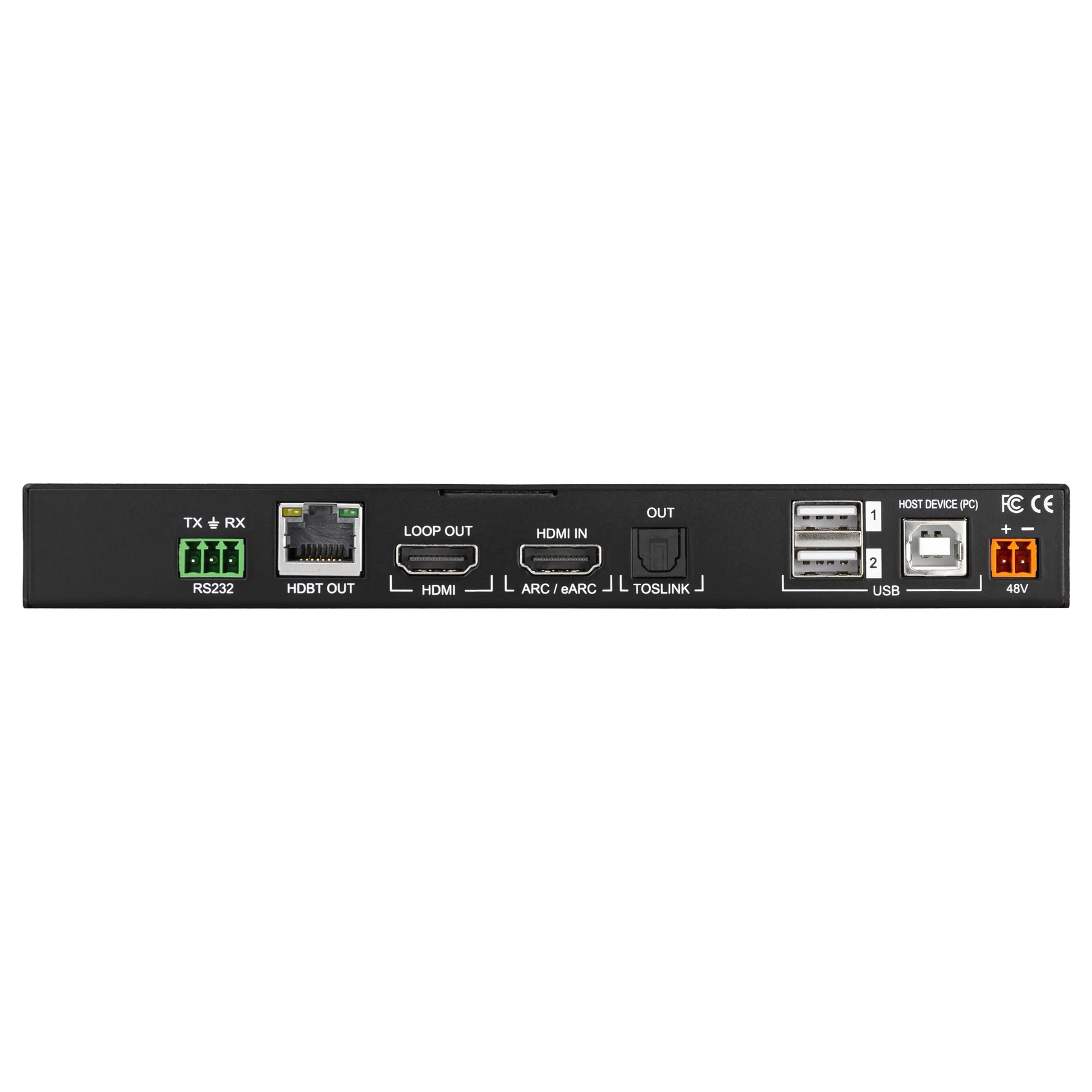

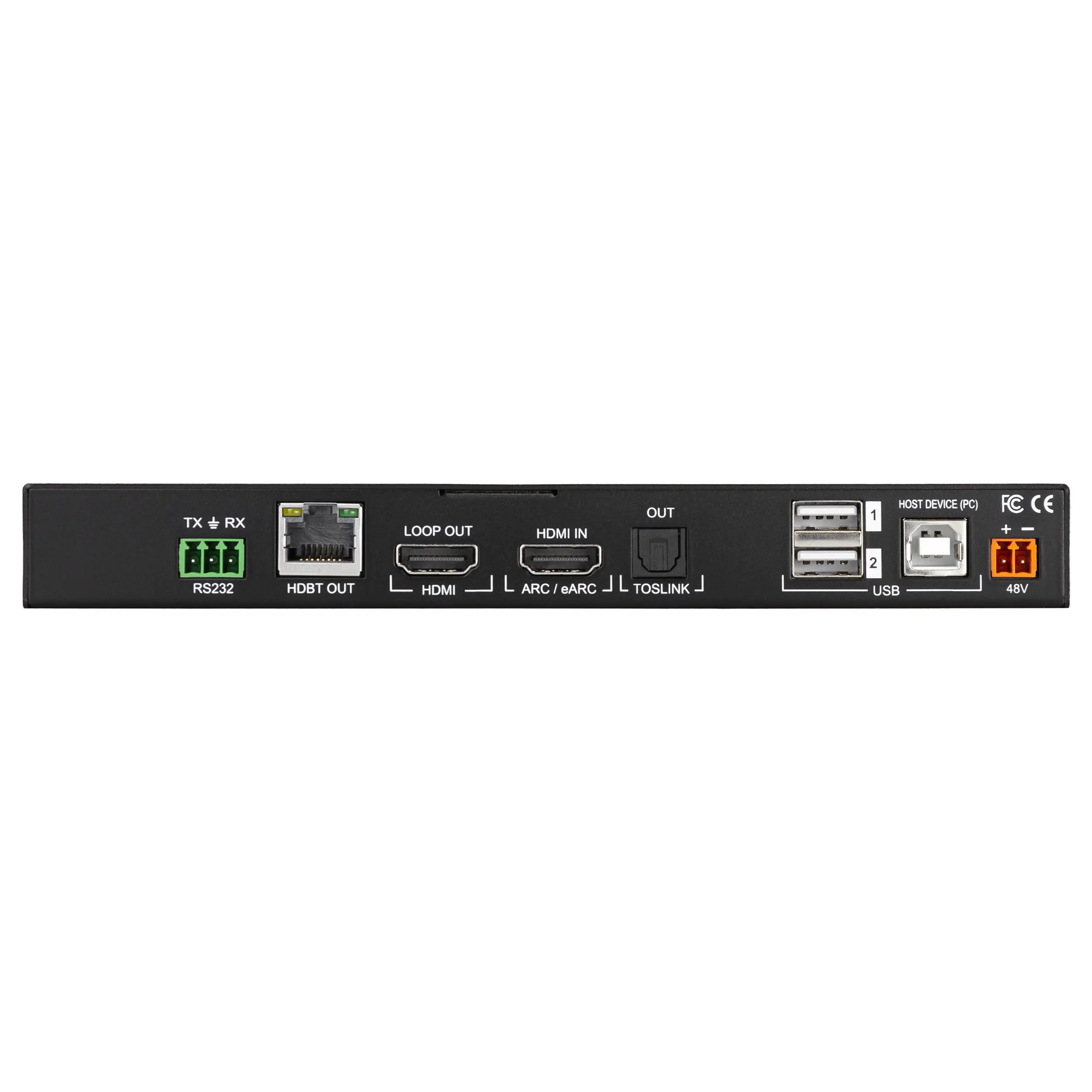

Am Transmitter-Ende lässt sich PCM-2-Kanal-L/R-Audio über einen TOSLINK-Digitalausgang auskoppeln und an einen AV-Receiver oder Verstärker weiterleiten.
(Hinweis: funktioniert nur, wenn die Quelle auf 2-Kanal-Audio eingestellt ist. Für Downmixing siehe AVPro Edge AC-AVDM-AUHD.)

---

eARC-Unterstützung

Der AC-EX40-444-PLUS-KIT ist das erste AVPro-Edge-System mit eARC-Funktionalität.
Damit unterstützt er alle hochbitratigen und immersiven Audioformate und sorgt für stabilere HDCP-Handshakes ohne die typischen CEC-Probleme.

---

Integrierte Testfunktionen

Kein Testgerät dabei?
Der Transmitter kann ein 1080p- oder 4K-Testbild generieren – ideal zur Kabelprüfung, Quellenanalyse oder Switcherkonfiguration.

---

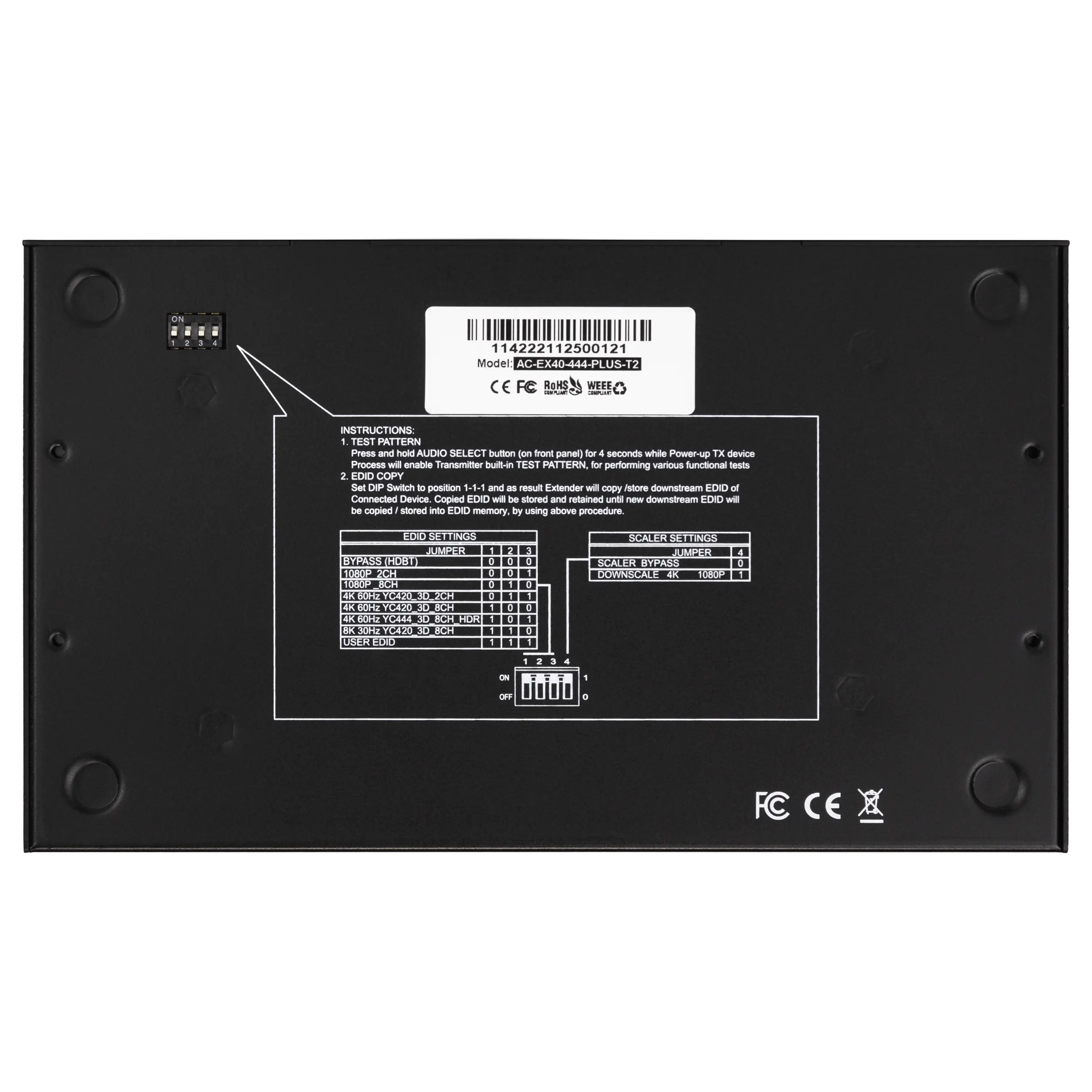

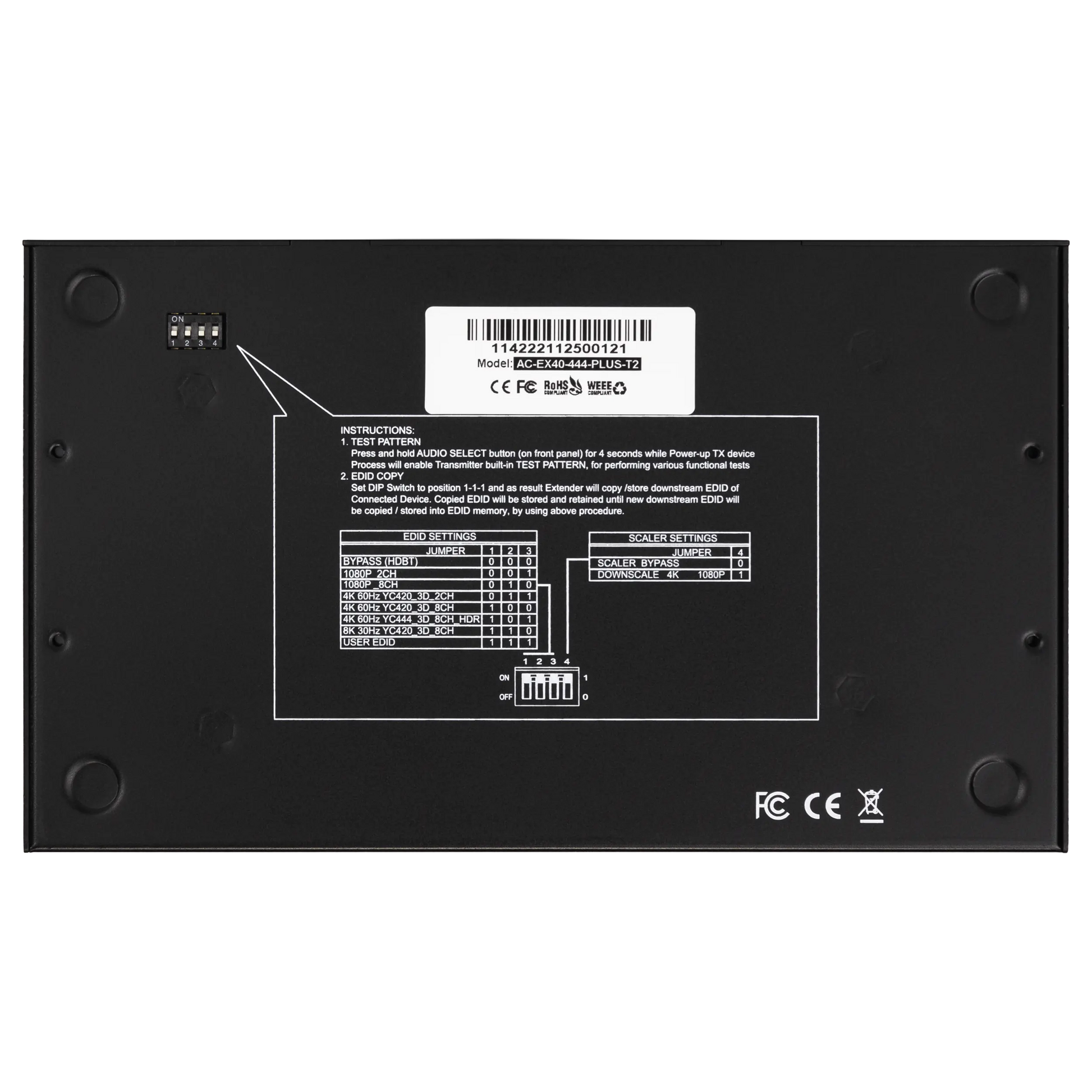

Umfassendes EDID-Management

Ältere Displays behalten oft EDID-Daten, die mit modernen Quellen kollidieren.
Das EDID-Management des AC-EX40-444-PLUS-KIT ermöglicht die flexible Anpassung von Videoauflösungen und Audiocodecs.
Mit EDID Copy lassen sich funktionierende EDID-Daten speichern und reproduzieren – für stabile Signalverbindungen und zuverlässige HDCP-Kompatibilität.

---

Steuerungsoptionen und Schutz

Bidirektionale Steuerung für IR- und RS-232-Signale reduziert Verkabelung und vereinfacht die Installation.
Über die I-PASS-Funktion können IR-Befehle direkt vom Steuersystem über den Transmitter an das Display weitergeleitet werden – ohne Zusatzhardware.
Zusätzlicher ESD-Schutz schützt alle verbundenen Komponenten zuverlässig vor elektrostatischer Entladung.

---

Zusammenfassung der Highlights

• HDBaseT 3.0-konform (abwärtskompatibel)

• HDMI 2.0 mit eARC-Unterstützung

• UHD 4K60 4:4:4 mit HDR über bis zu 40 m unkomprimiert / 70 m komprimiert (ICT)

• Nahezu null Latenz (< 8 µs)

• Intelligentes Downscaling auf 1080p

• TOSLINK-Audioausgang für 2-Kanal-Audio

• Erweiterte EDID-Verwaltung

• Bidirektionale IR/RS-232-Steuerung

• Integrierter Testbildgenerator

• ESD-Schutz und Power-over-HDBaseT
