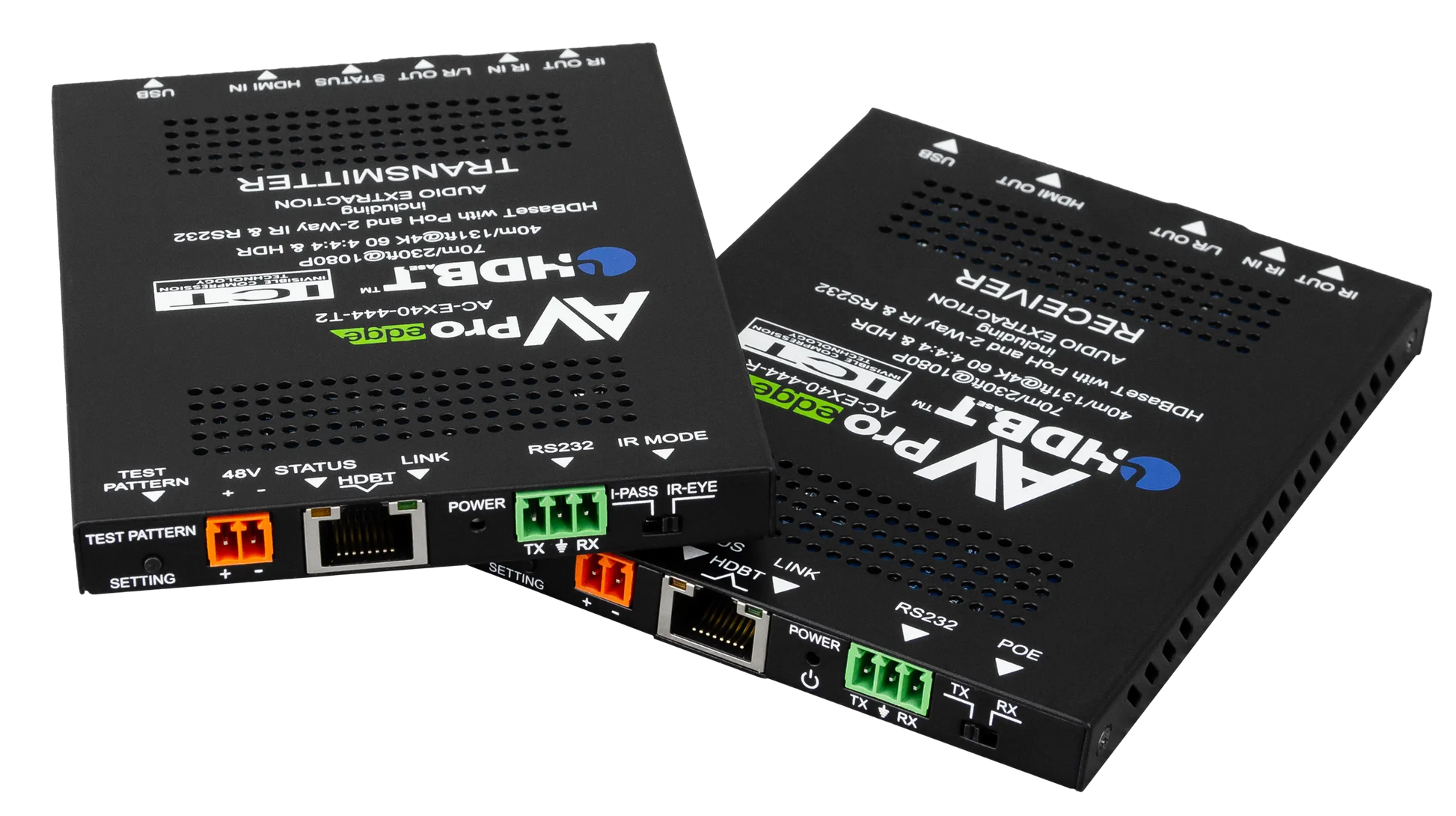

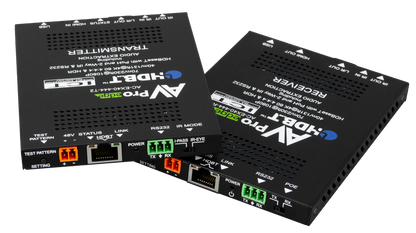

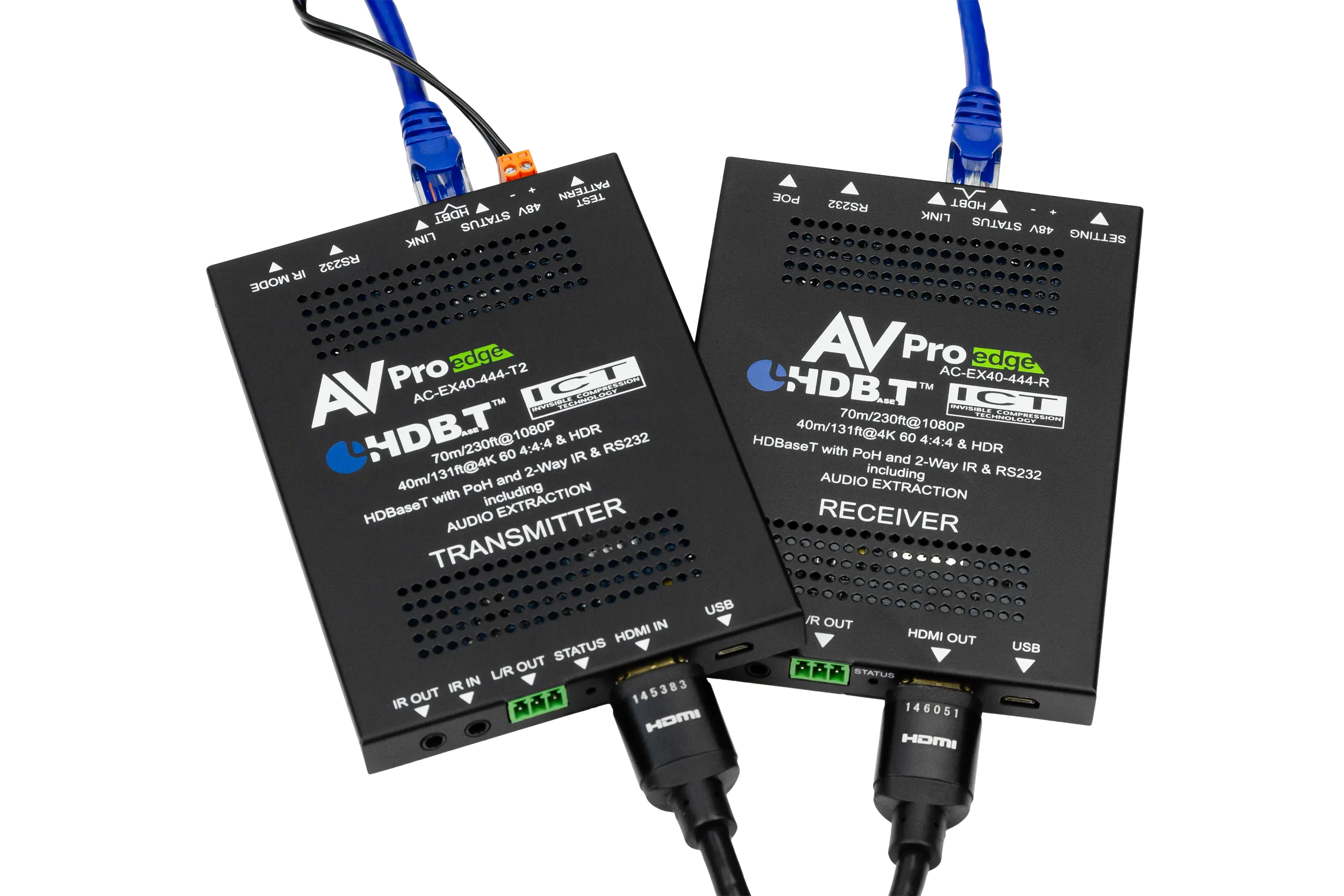

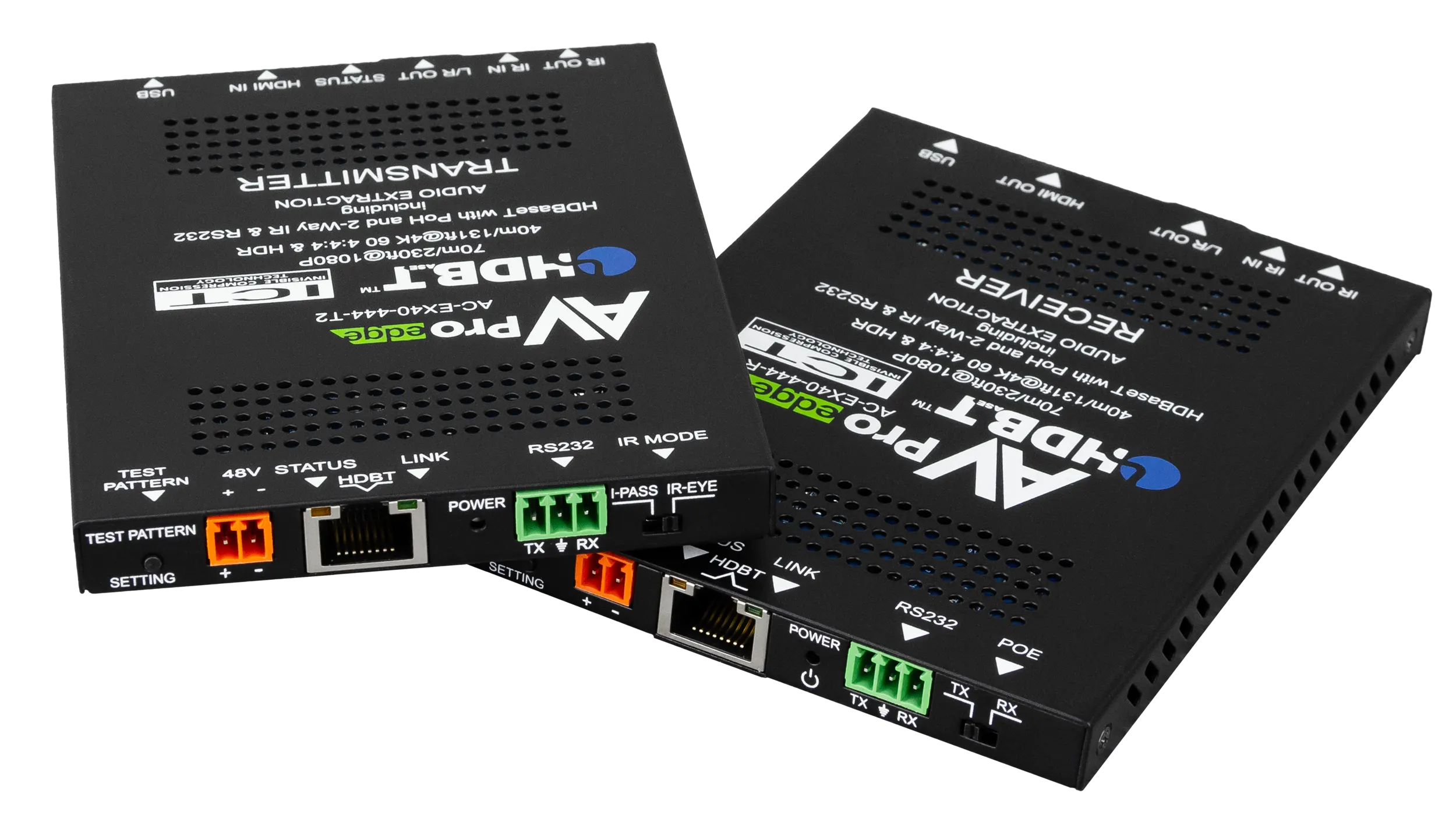

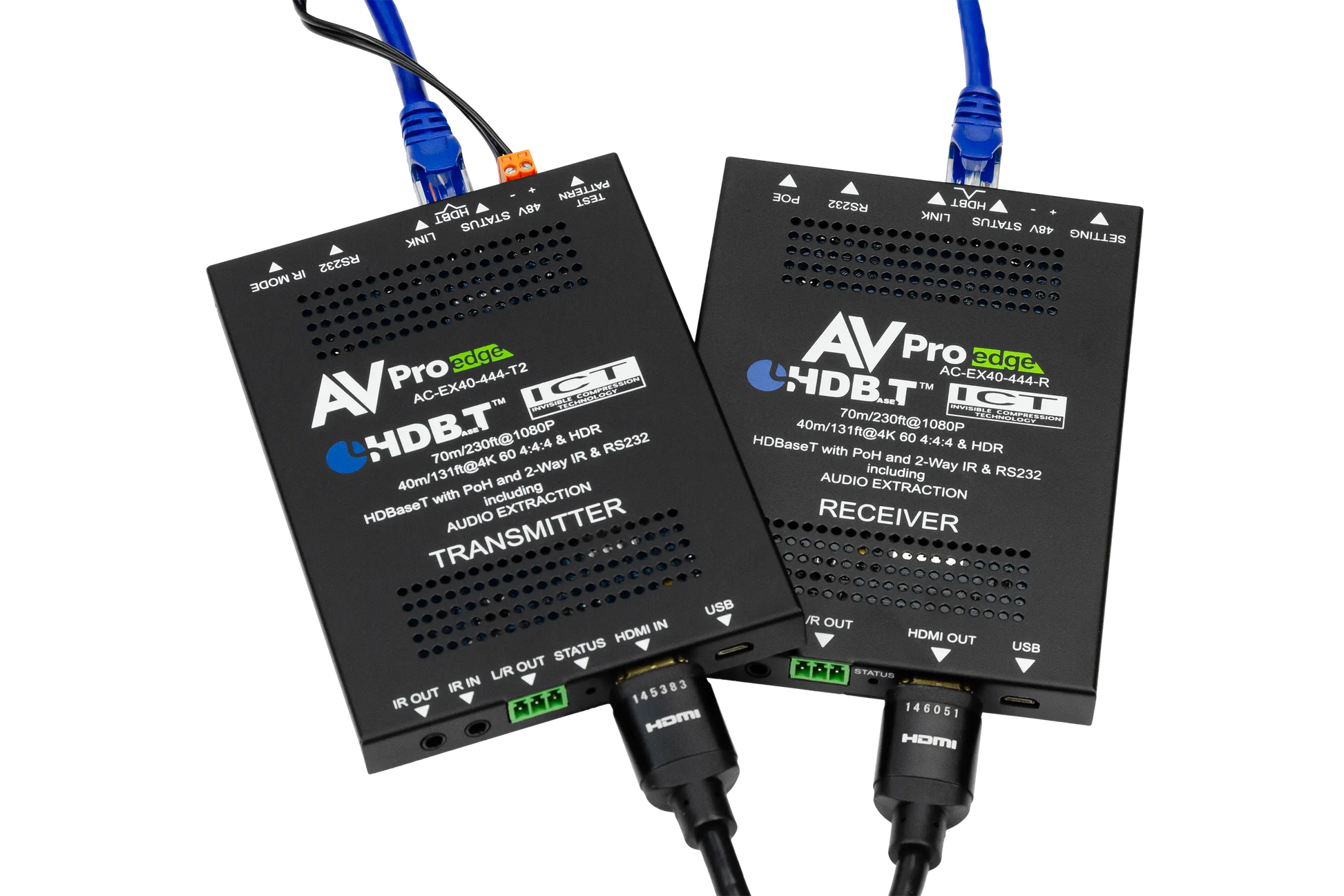

40M 18Gbps HDBaseT Extender

AC-EX40-444-KIT – Der Beginn einer neuen Ära der HDMI-Erweiterung

Mit dem AC-EX40-444-KIT präsentierte AVPro Edge erstmals seine bahnbrechende Invisible Compression Technology (ICT) – ein revolutionäres Verfahren, das den Standard für HDMI-Signalübertragung neu definierte. Diese Technologie war der entscheidende Durchbruch, um UHD-4K60-4:4:4-Signale über Kupferkabel der Kategorie zu transportieren – ohne sichtbare Qualitätsverluste und mit beispielloser Stabilität.

---

Revolutionäre Signalübertragung mit ICT

Der AC-EX40-444-KIT war das erste Produkt, das AVPro Edge’s proprietäre ICT-Technologie einsetzte und demonstrierte, dass ein 18 Gbit/s UHD 4K60 4:4:4-Signal problemlos über Twisted-Pair-Kupferkabel übertragen werden kann – ohne Artefakte, Farbverluste oder Kompressionsartefakte.
Sowohl statische als auch dynamische HDR-Metadaten bleiben dabei vollständig erhalten, sodass das Signal mit pixelgenauer Präzision und höchster Bildtreue übertragen wird.

Bis heute gilt der AC-EX40-444-KIT als Flaggschiff unter den AVPro Edge HDBaseT-HDMI-Extendern.

---

Invisible Compression Technology (ICT)

Die ICT-Technologie revolutionierte die HDMI-Erweiterung über HDBaseT.
Bandbreitenbeschränkungen, die bei der Übertragung von 4K-Signalen über Kupferkabel (CAT5e, CAT6, CAT6A) auftreten, werden durch den proprietären AVPro Edge-Algorithmus vollständig überwunden.
ICT ist kompatibel mit allen HDR-Formaten sowie hochbitratigen Audio-Codecs – das Ergebnis ist ein artefaktfreies, naturgetreues Bild auf den hochwertigsten Displays.

---

4K60 4:4:4 mit HDR-Signalen über große Distanzen

HDCP wurde ursprünglich entwickelt, um den Kopierschutz von Inhalten zu gewährleisten. Das HDMI-Design sah dabei kurze Übertragungswege vor – frühe Kabel erreichten kaum fünf Meter.
Dank moderner Entwicklungen wie AVPro Edge Bullet Train-Kabeln konnte diese Grenze erweitert werden, doch erst der AC-EX40-444-KIT ermöglicht es, ein UHD-4K-Signal mit 18 Gbit/s über bis zu 35 Meter (115 Fuß) fehlerfrei zu übertragen – inklusive Dolby Vision, HDR10, HDR10+ und HLG.

---

Integrierte Downscaling-Funktion

Das im Transmitter integrierte Scaling-Modul kann 4K-Signale (inklusive HDR-Metadaten) auf 1080p herunterskalieren – ideal für gemischte Systemumgebungen, in denen ältere Full-HD-Displays genutzt werden, ohne dass die native 4K-Qualität an anderen Geräten verloren geht.

---

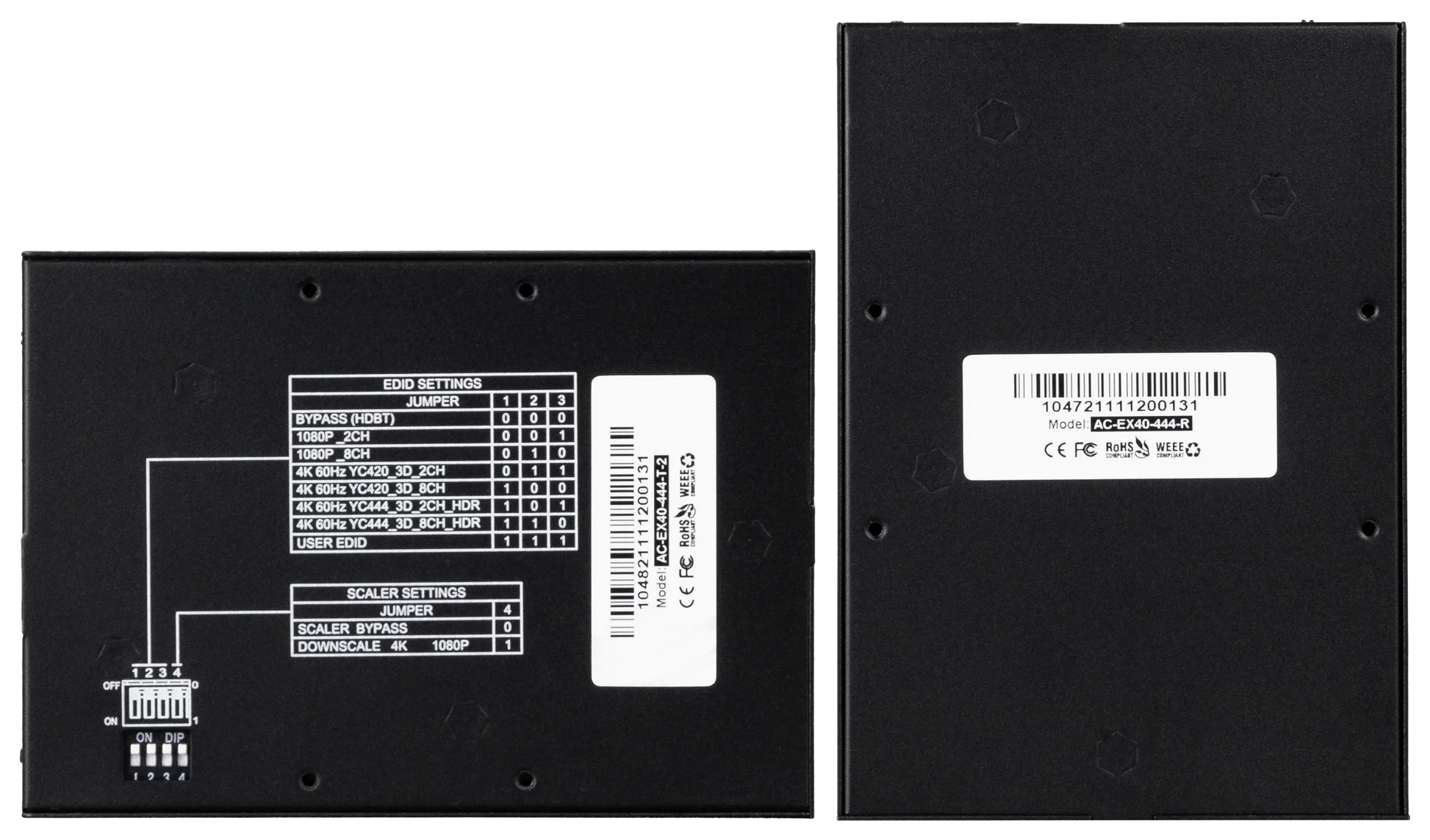

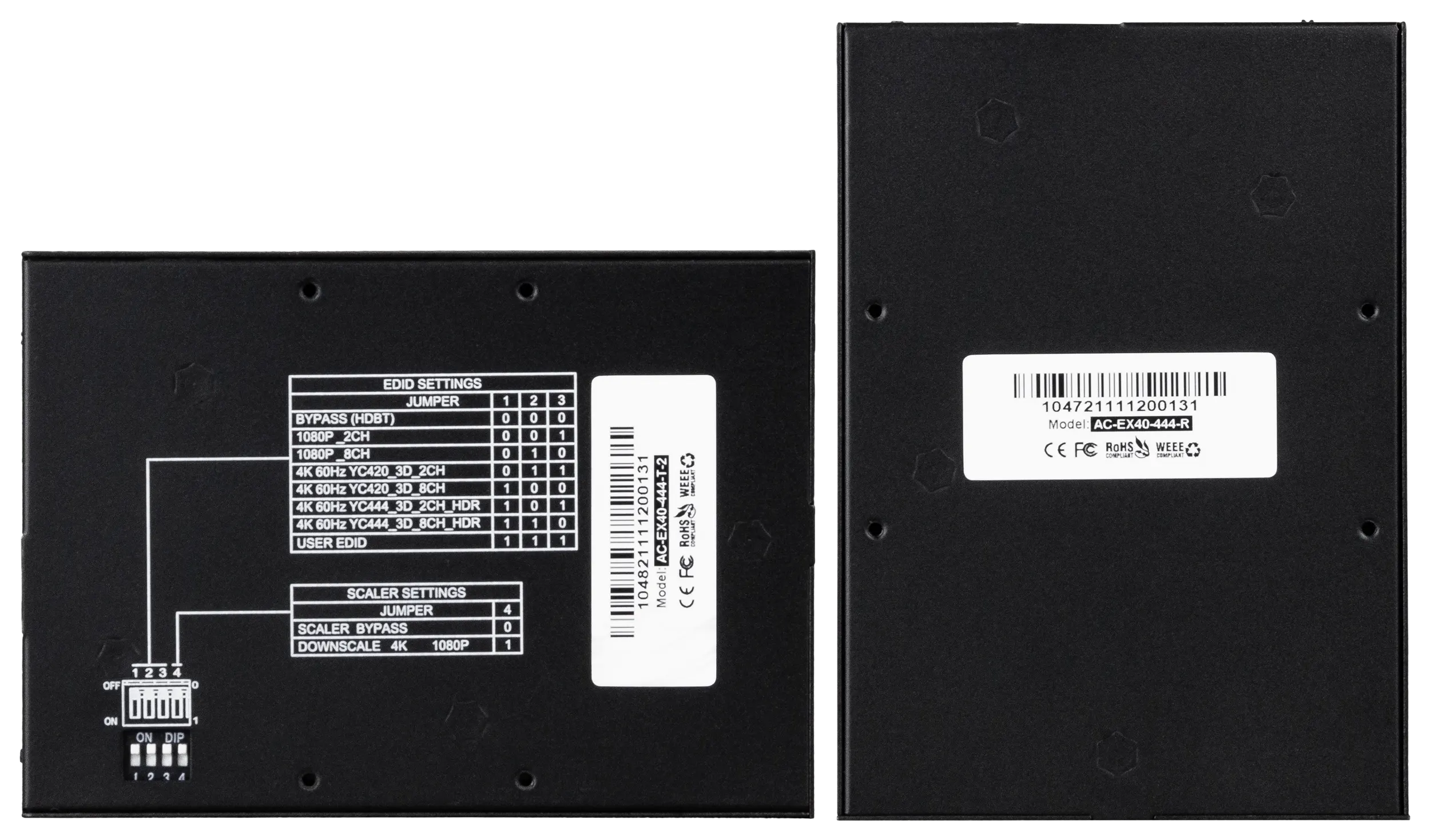

EDID-Management

Probleme bei der Kommunikation zwischen Displays, AV-Receivern oder Quellen werden durch die integrierte EDID-Verwaltung gelöst.
Funktionen wie EDID-Bypass oder EDID-Kopie vereinfachen die Fehlerbehebung erheblich und gewährleisten maximale Kompatibilität.

---

Signalreichweite

Die Übertragungsdistanz variiert je nach Auflösung:

• 1080p: bis zu 70 Meter (230 Fuß)

• 4K: bis zu 40 Meter (115 Fuß)

Für neue Installationen wird geschirmtes CAT6A-Kabel empfohlen, um eine optimale Signalqualität zu gewährleisten.

---

Audio-Extraktion

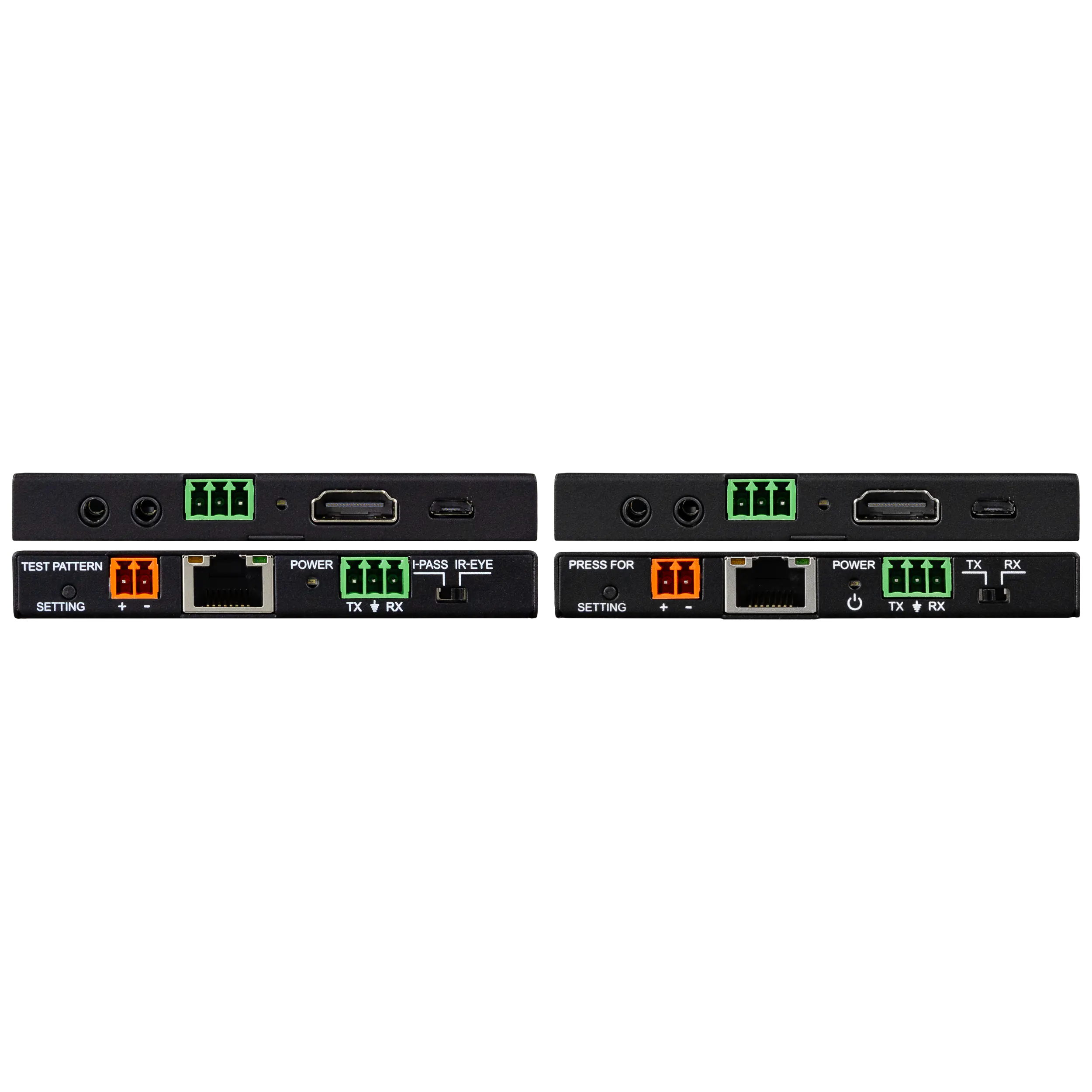

An beiden Enden des Kits ist eine Stereo-Audio-Extraktion (PCM 2-Kanal L/R) über Phoenix-Anschlüsse möglich – perfekt für den Anschluss an AV-Receiver oder Audio-Verteiler.
(Hinweis: Funktioniert nur, wenn die Quelle auf 2-Kanal-Audio eingestellt ist. Für Downmixing siehe AVPro Edge AC-AVDM-AUHD.)

---

Integrierte Test- und Diagnosefunktionen

Kein Testgerät zur Hand? Der AC-EX40-444-KIT verfügt über einen integrierten Testbildgenerator (1080p oder 4K), der beim Kabeltest, Quellencheck oder Switcher-Setup hilft – ideal für den schnellen Vor-Ort-Einsatz.

---

Steuerungsoptionen

Das System bietet bidirektionale Steuerung für IR- und RS-232-Signale, wodurch sich der Verkabelungsaufwand erheblich reduziert.
Über die I-PASS-Funktion können Steuerbefehle direkt vom Steuerungssystem über den Transmitter zum Display weitergeleitet werden – ohne zusätzliche Geräte.
Zusätzlicher ESD-Schutz (elektrostatische Entladung) bietet Sicherheit für alle angeschlossenen Komponenten.

---

Stromversorgung

Dank Power over HDBaseT (PoH) kann das gesamte System von einer einzigen Seite aus mit Strom versorgt werden.
Beide Einheiten sind kompakt (etwa Smartphone-Größe) und lassen sich flexibel hinter Displays oder in Rack-Systeme integrieren.

Typische Anwendung:

• Receiver-Einheit hinter dem Display

• Transmitter-Einheit mit Stromversorgung am Quellgerät
