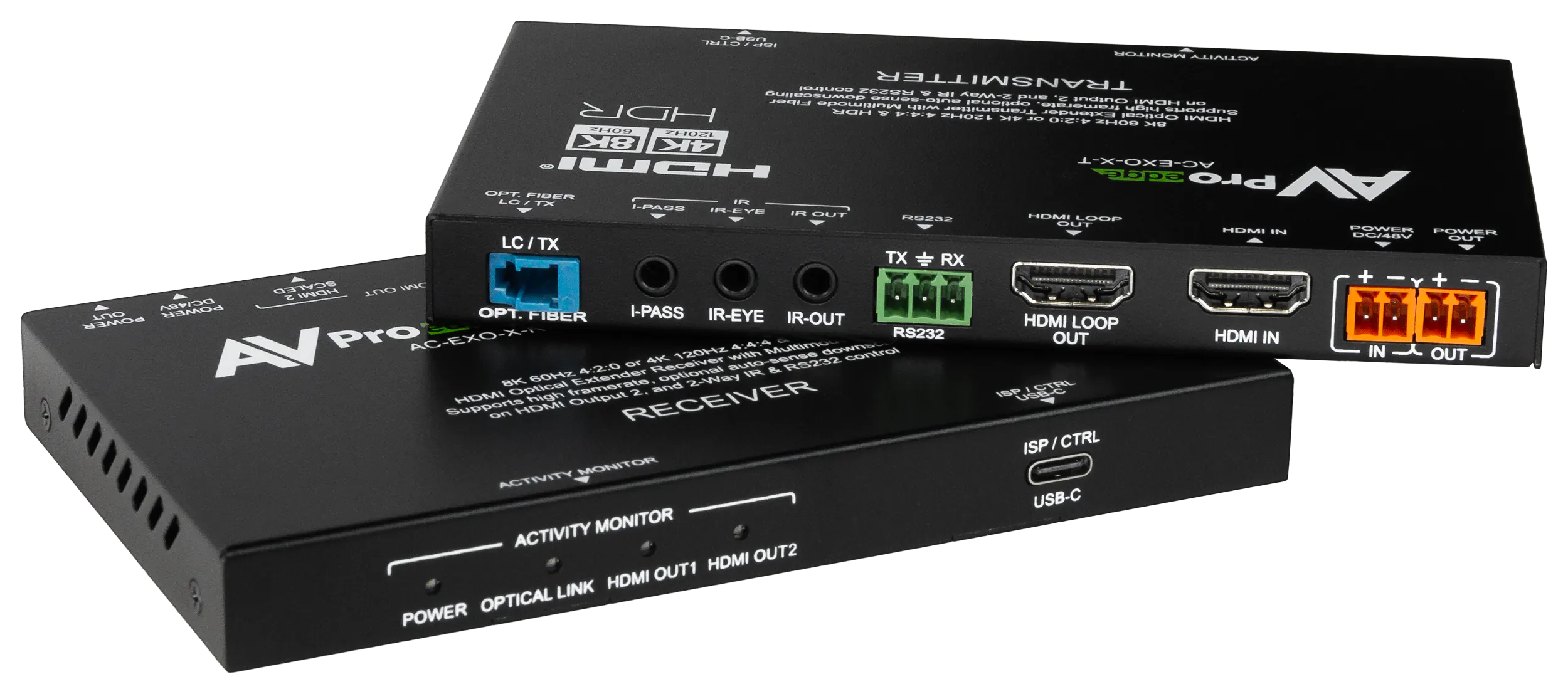

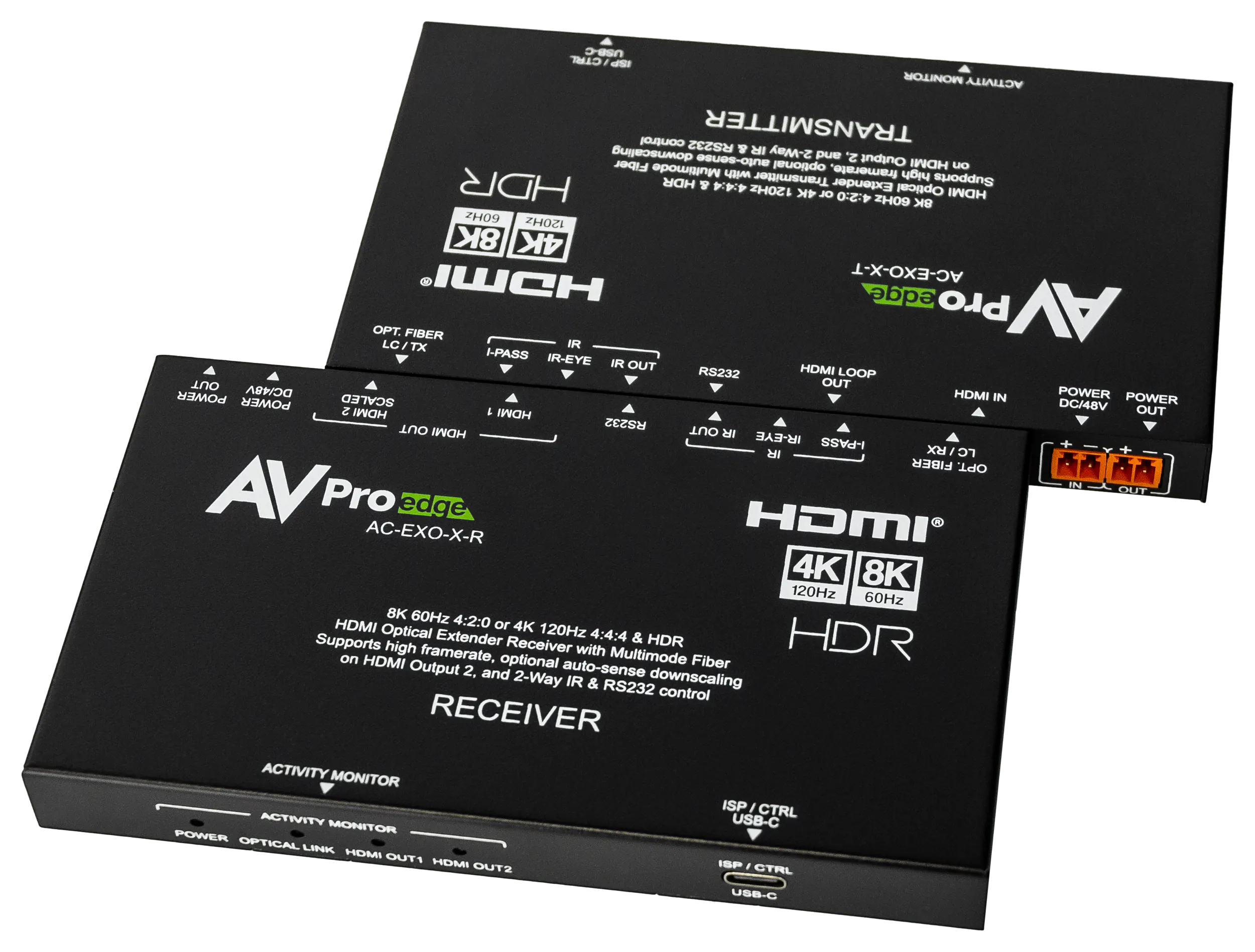

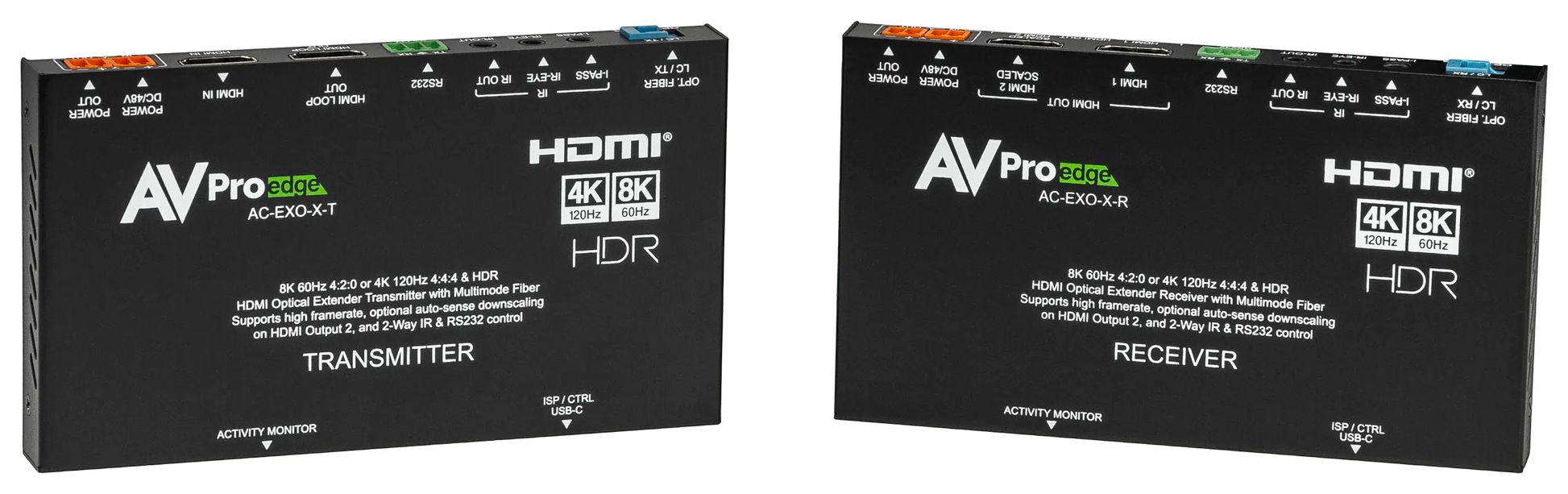

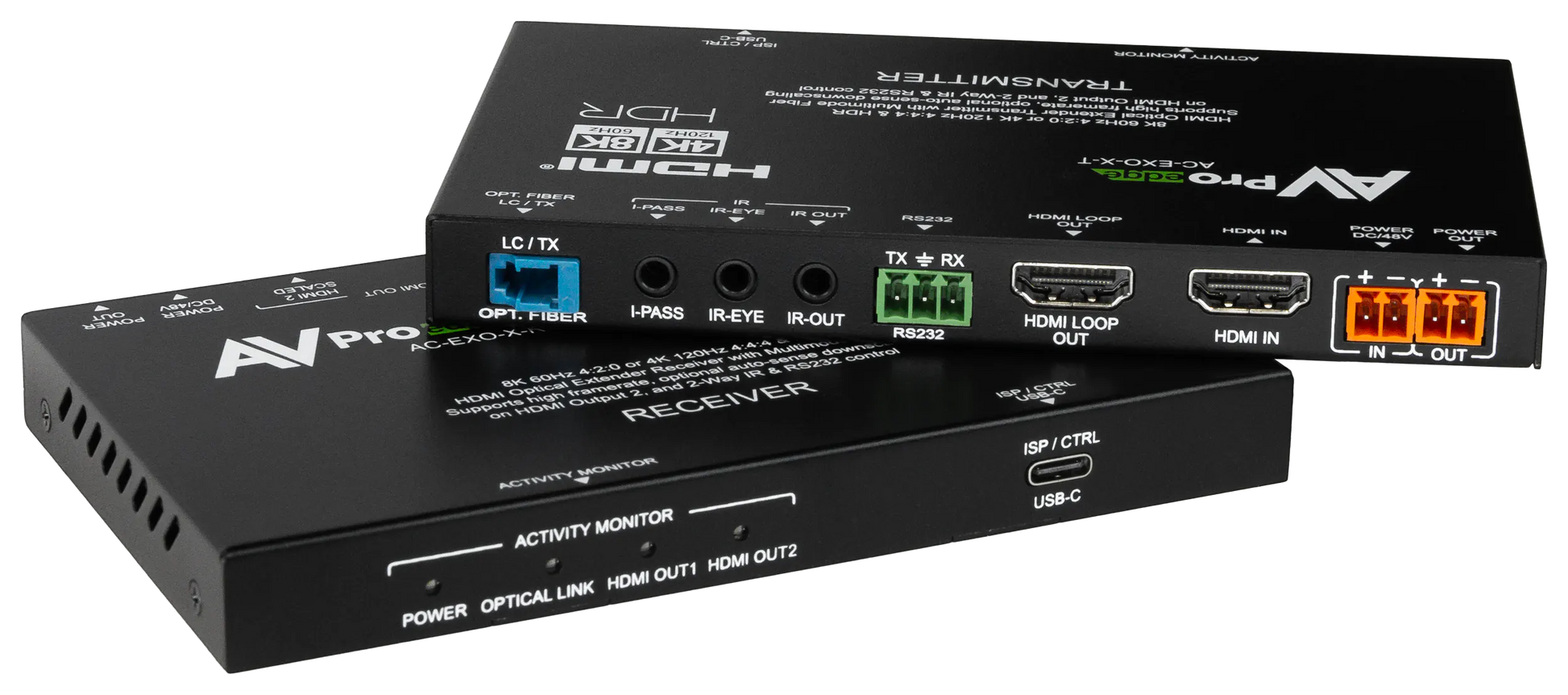

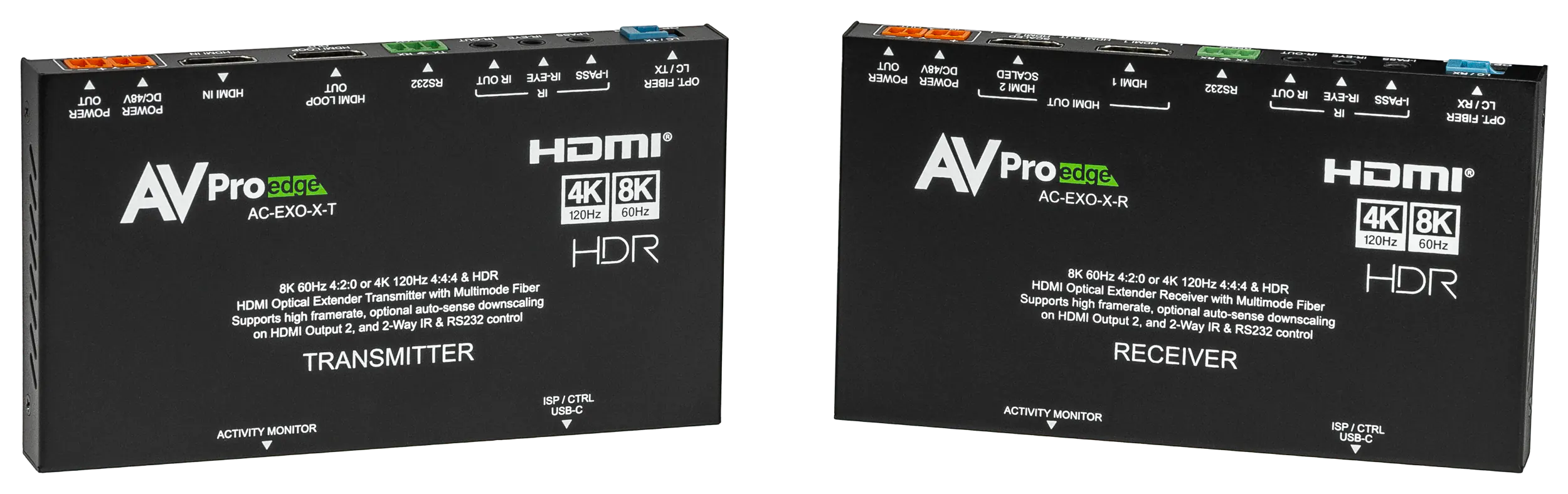

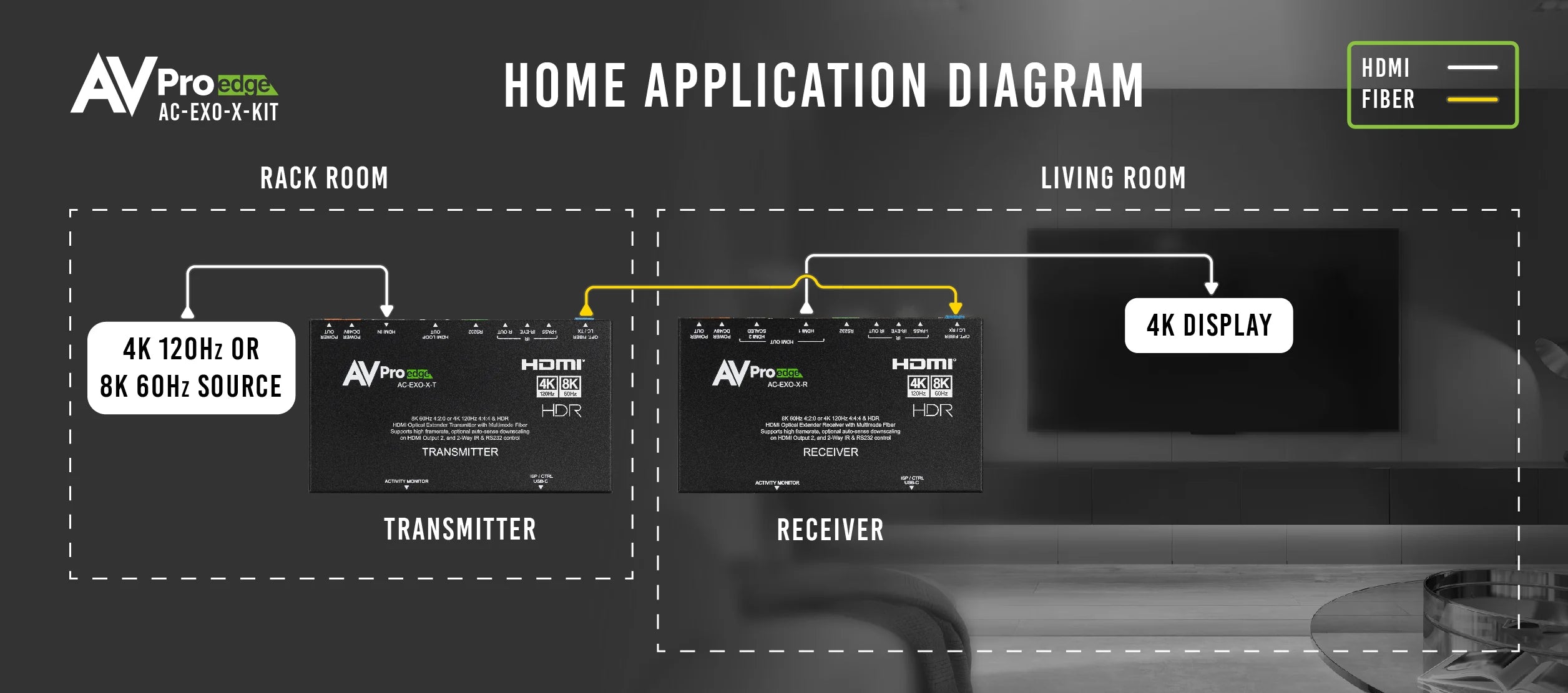

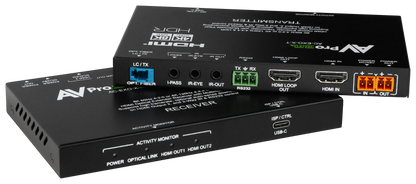

AVPro Edge erweitert sein Portfolio an weltweit führenden 8K-Produkten mit dem neuen AC-EXO-KIT, einem HDMI 2.1-Extender, der über Multi-Mode-Glasfaser 8K-Signale mit einer Geschwindigkeit von Licht überträgt – und das auf Distanzen von bis zu 300 Metern über OM4.
Moderne 8K-Signale stellen aufgrund ihrer enormen Bandbreite eine erhebliche Belastung für herkömmliche HDMI-Kupferkabel dar. Diese sind in direkter Verbindung auf etwa 4 Meter begrenzt und schließen damit die Nutzung von Kategorie-Kabeln (CAT) für HDMI-Übertragungen in herkömmlichen TX/RX-Konfigurationen vollständig aus.
Die Ingenieure von AVPro Edge haben den einzig möglichen Weg gewählt, um die erforderliche Leistung zu erzielen – Multi-Mode-Glasfaser. Dabei können OM2-, OM3- und OM4-Varianten verwendet werden, wobei sich die maximale Übertragungsdistanz je nach Typ deutlich unterscheidet.
Mit OM2 lassen sich 8K/60 Hz (4:2:0)-Signale bei 40 Gbps über bis zu 40 Meter übertragen, mit OM3 über 200 Meter und mit OM4 beeindruckende 300 Meter – und das alles bei voller 8K-Auflösung.
Für eine fehlerfreie Signalübertragung sind die richtigen Kabel entscheidend. Bei Kupferverbindungen empfiehlt AVPro Edge eine maximale Kabellänge von 4 Metern zwischen Quelle, Schalter, Transmitter und Display, getestet mit Bullet Train Ultra High Speed HDMI-Kabeln.
Beim Einsatz von aktiven optischen HDMI-Kabeln (AOC) kann die Kabellänge bis zu 100 Meter betragen.
Der AC-EXO-KIT basiert auf einem eigens entwickelten HDMI 2.1-Faser-Interface-Modul mit einer präzisen Fokussierlinse, die Lichtstreuung minimiert und Signalbrechung verhindert. Ein speziell entwickelter Link-Training-Algorithmus mit Forward Error Correction (FEC) überwacht kontinuierlich den Fixed-Rate-Link-Status, um die ursprüngliche Bandbreite zu erhalten und automatische Reduktionen zu vermeiden. Dadurch bleibt die Bildqualität absolut originalgetreu, frei von jeglichen Artefakten oder Signalverlusten.

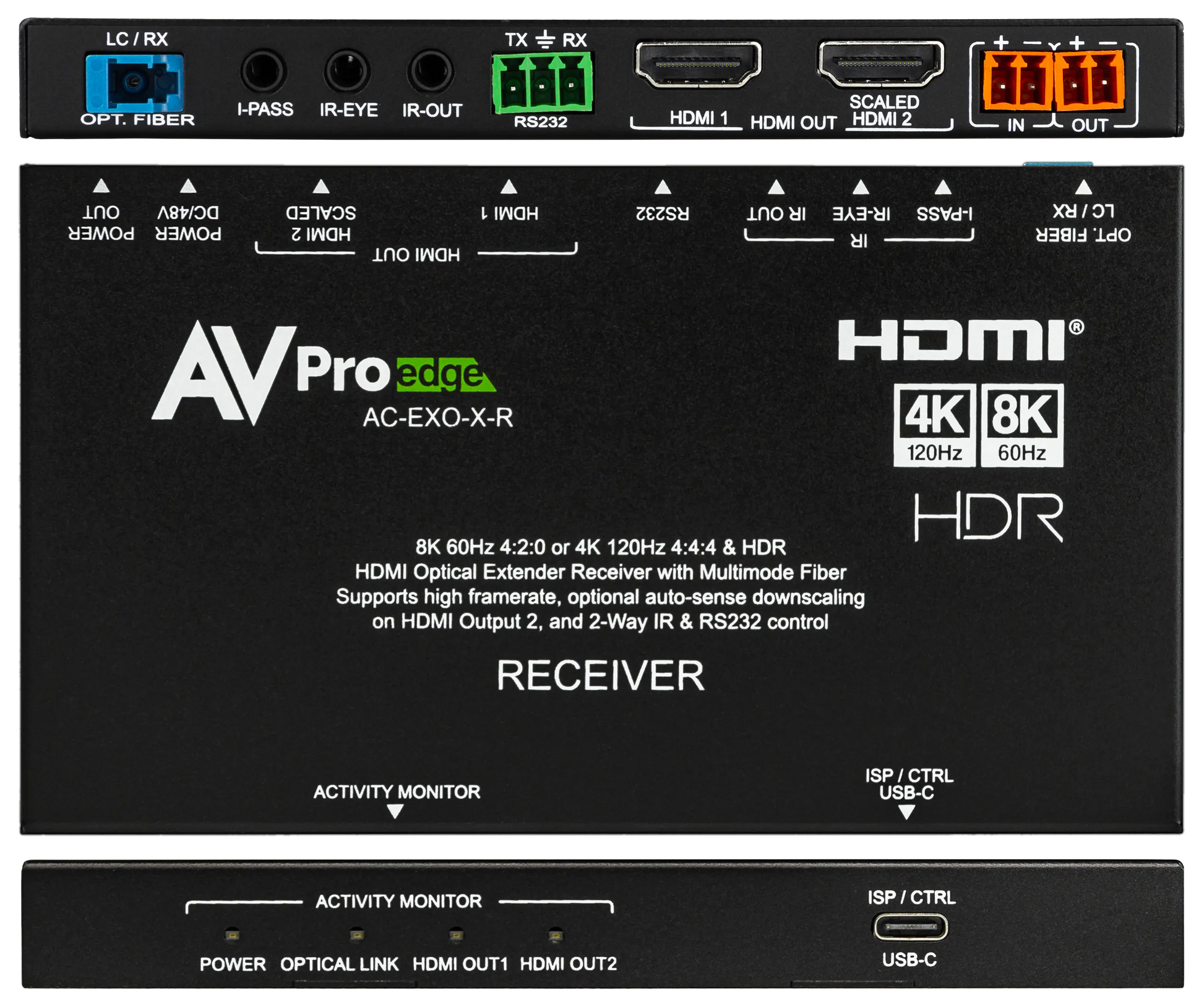

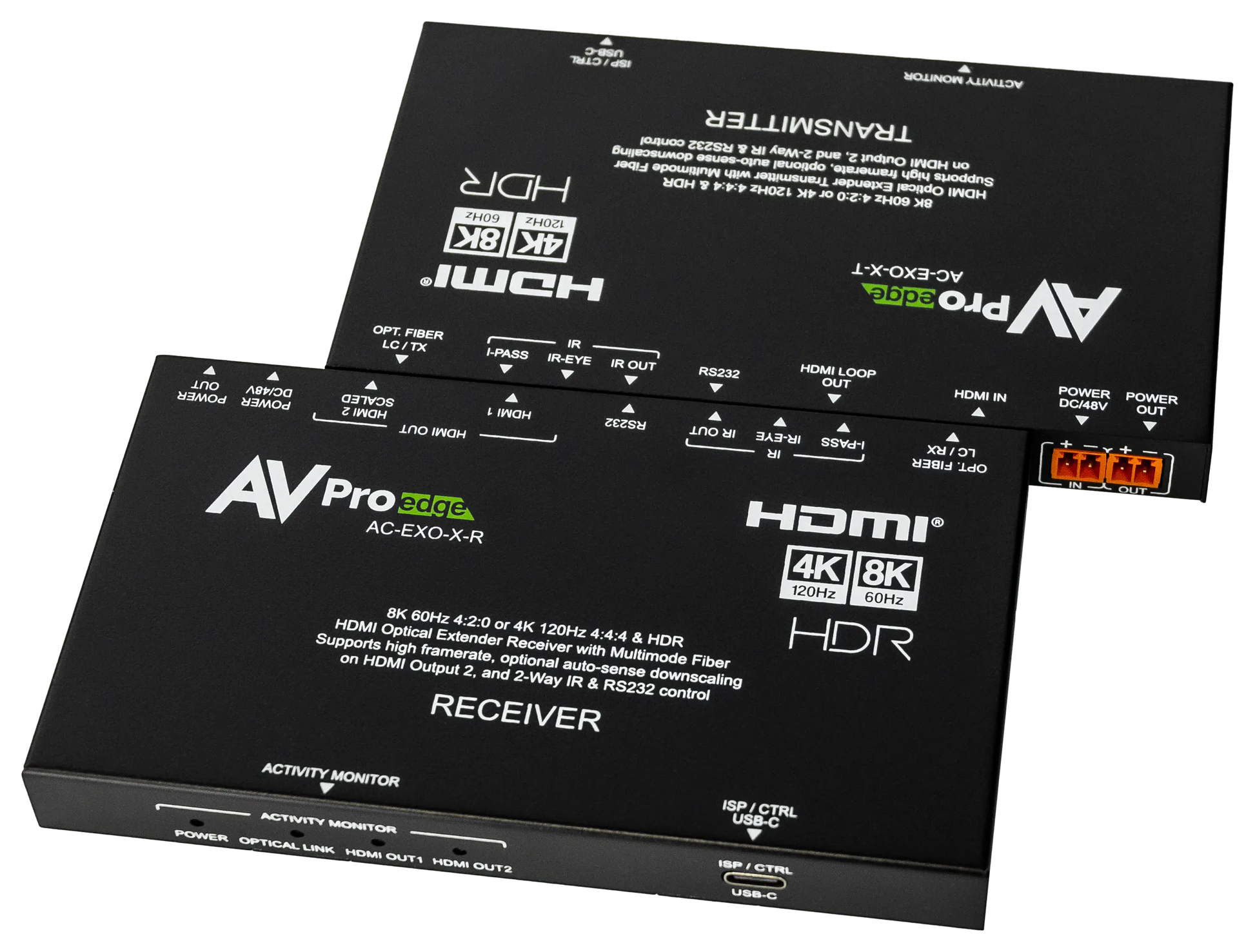

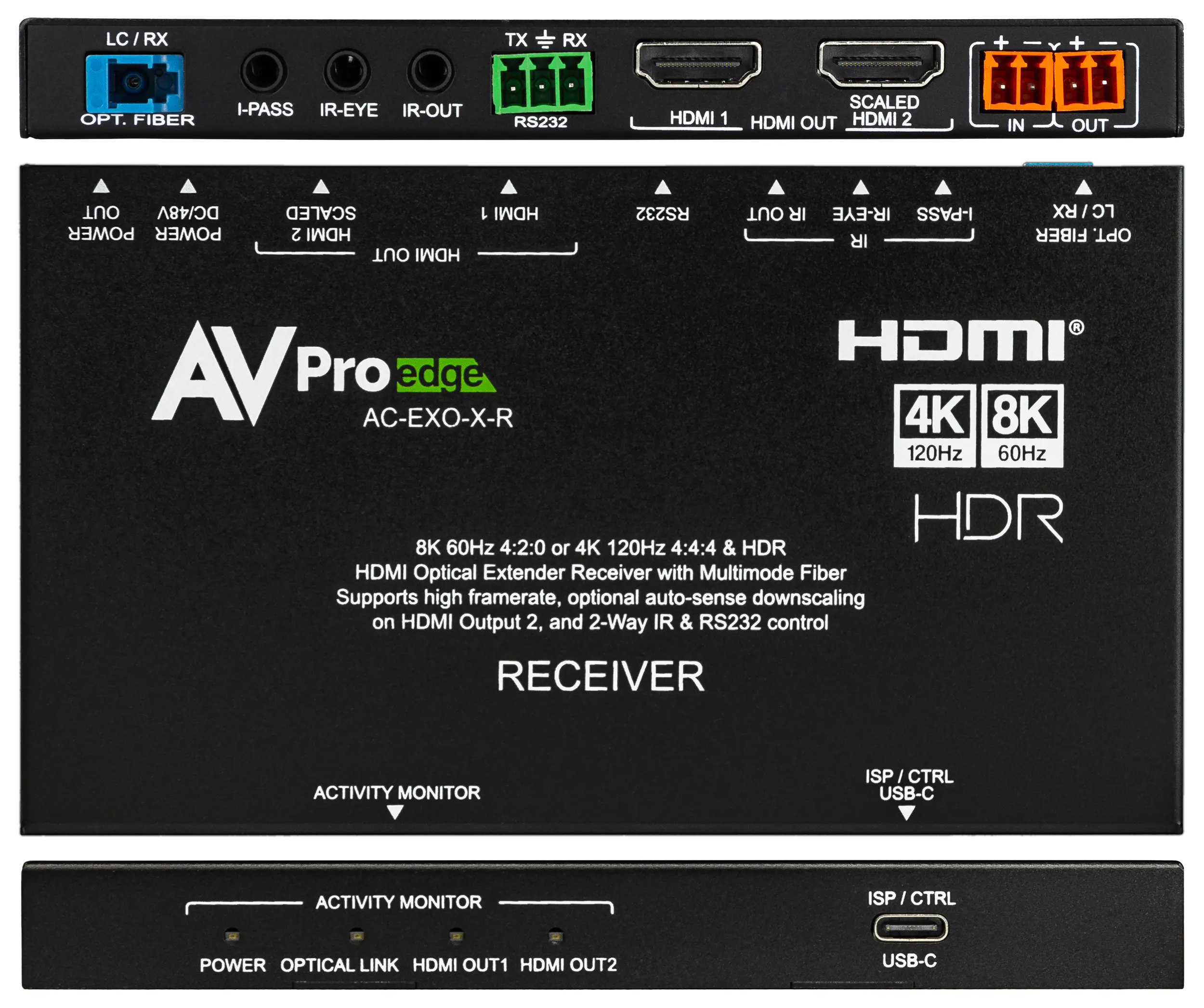

Wie bei allen Extendern von AVPro Edge sind auch hier umfangreiches EDID-Management, HDR-Unterstützung (Dolby Vision, HDR10, HDR10+ und HLG) sowie bidirektionale IR- und RS-232-Steuerung integriert. Der Receiver verfügt über zwei HDMI-Ausgänge, wobei der erste das Signal in voller Bandbreite weitergibt und der zweite eine skalierte Ausgabe bietet – automatisch oder manuell zwischen 8K → 4K, 8K → 1080p oder 4K → 1080p wählbar.
Das umfassende EDID-Management ermöglicht die problemlose Integration in Systeme mit gemischten Auflösungen, von 8K über 4K bis hin zu älteren HD-Displays. EDID-Konflikte lassen sich so vermeiden, und mithilfe der EDID-Copy-Funktion können funktionierende EDIDs kopiert und dauerhaft gespeichert werden, um eine stabile HDCP-Kommunikation zu gewährleisten.
Die integrierte Testbildfunktion erlaubt es dem Installateur, direkt am Gerät ein 1080p- oder 4K-Testsignal auszugeben, um Kabelverbindungen, Gerätekonfigurationen oder Signalquellen zu überprüfen – ein enormer Vorteil bei der Inbetriebnahme oder Fehlersuche.
Auch die Steuerung ist flexibel: Der AC-EXO-KIT unterstützt bidirektionale IR- und RS-232-Signale über dasselbe Glasfaserkabel und bietet mit I-PASS eine einfache Integration in gängige Steuerungssysteme wie Crestron, Control4, URC oder Savant. Dadurch reduziert sich der Verkabelungsaufwand erheblich, während eine saubere, effiziente Installation möglich bleibt. Zudem sorgt ein integrierter ESD-Schutz für zusätzliche Sicherheit der angeschlossenen Geräte.
Mit Unterstützung sämtlicher HDMI 2.1-Funktionen, darunter Auto Low Latency Mode (ALLM), Variable Refresh Rate (VRR), Quick Frame Transport (QFT), Quick Media Switching (QMS) und Source Based Tone Mapping (SBTM), bietet der AC-EXO-KIT höchste Kompatibilität mit aktuellen und zukünftigen Signalquellen – perfekt für 8K-Installationen in Heimkinos, Konferenzräumen, Digital-Signage-Anwendungen und professionellen AV-Umgebungen.
| Parameter | Wert |
|---|---|
| Video | |
| Video Resolutions | Up to 8K 60Hz 4:2:0 / 8K 30Hz 4:4:4 / 4K 120Hz |
| HDR Formats | HDR10, HDR10+, Dolby Vision, HLG |
| Color Space | YUV (Component), RGB (CSC: REC.601, REC.709, BT2020, DCI, P3 D6500) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Color Bit Depth | Up to 16-bit (1080p), up to 12-bit (4K) |
| Scaling (Resolution, Output 2 Only) | 8K to 4K, 8K to 2K (1080p) |
| Audio | |
| Audio Formats Supported HDMI | PCM 2.0 CH, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Fiber | |
| Type | Multimode OM3 |
| Connector | Simplex LC (Lucent Connector) |
| Recommended Fiber | OM3 Cleerline SFF™ Fiber |
| Distance | |
| OM2 | Up to 40M |
| OM3 | Up to 200M |
| OM4 | Up to 300M |
| HDMI In/Out (40Gbps) | Up to 4M (using Bullet Train © Ultra High Speed HDMI cable) |
| HDMI In/Out with AOC cable (40Gbps) | Up to 100M (using Bullet Train © Ultra High Speed HDMI cable) |
| Other | |
| Bandwidth | 40Gbps (FRL5) |
| HDCP | HDCP 2.3 and earlier |

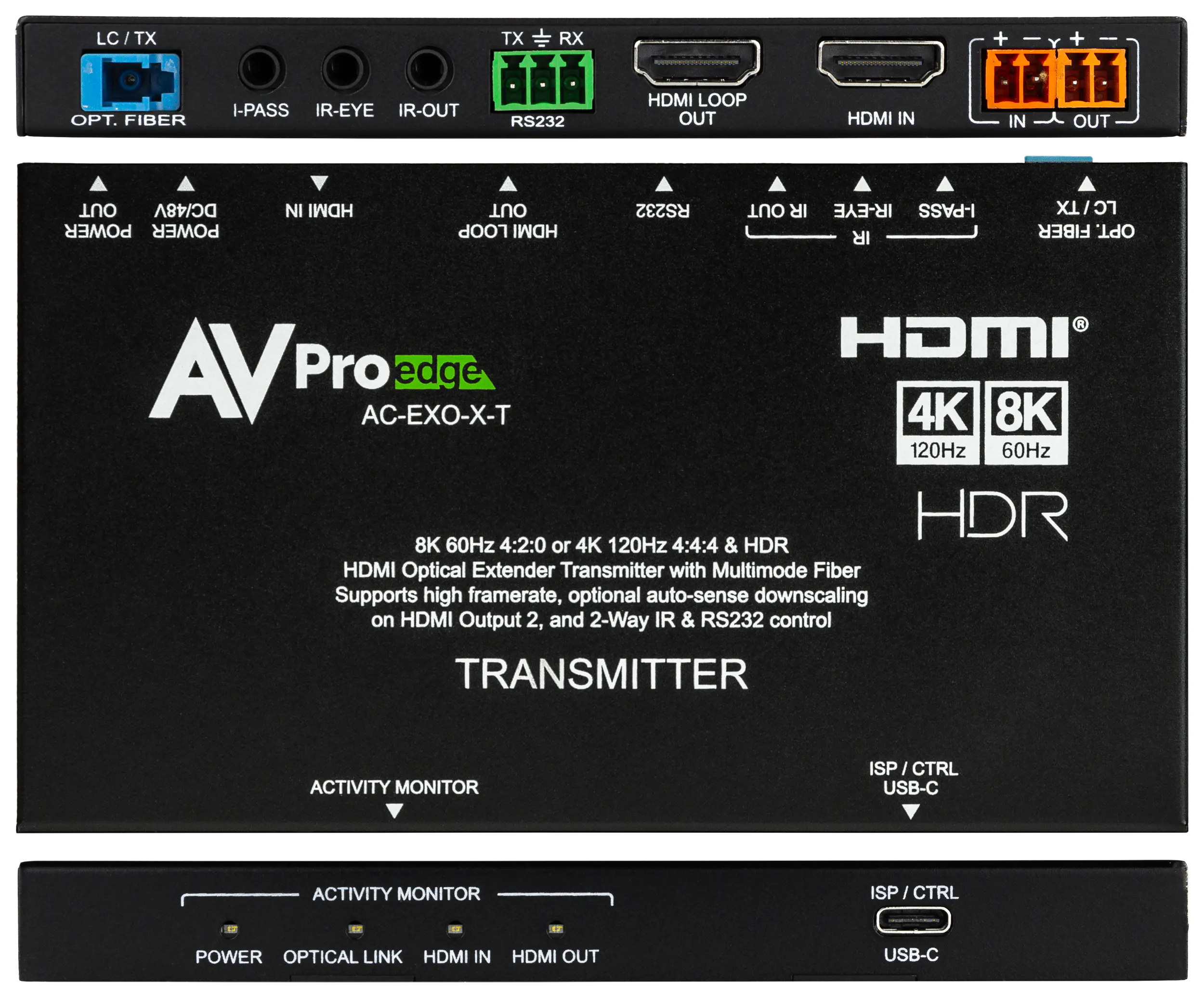

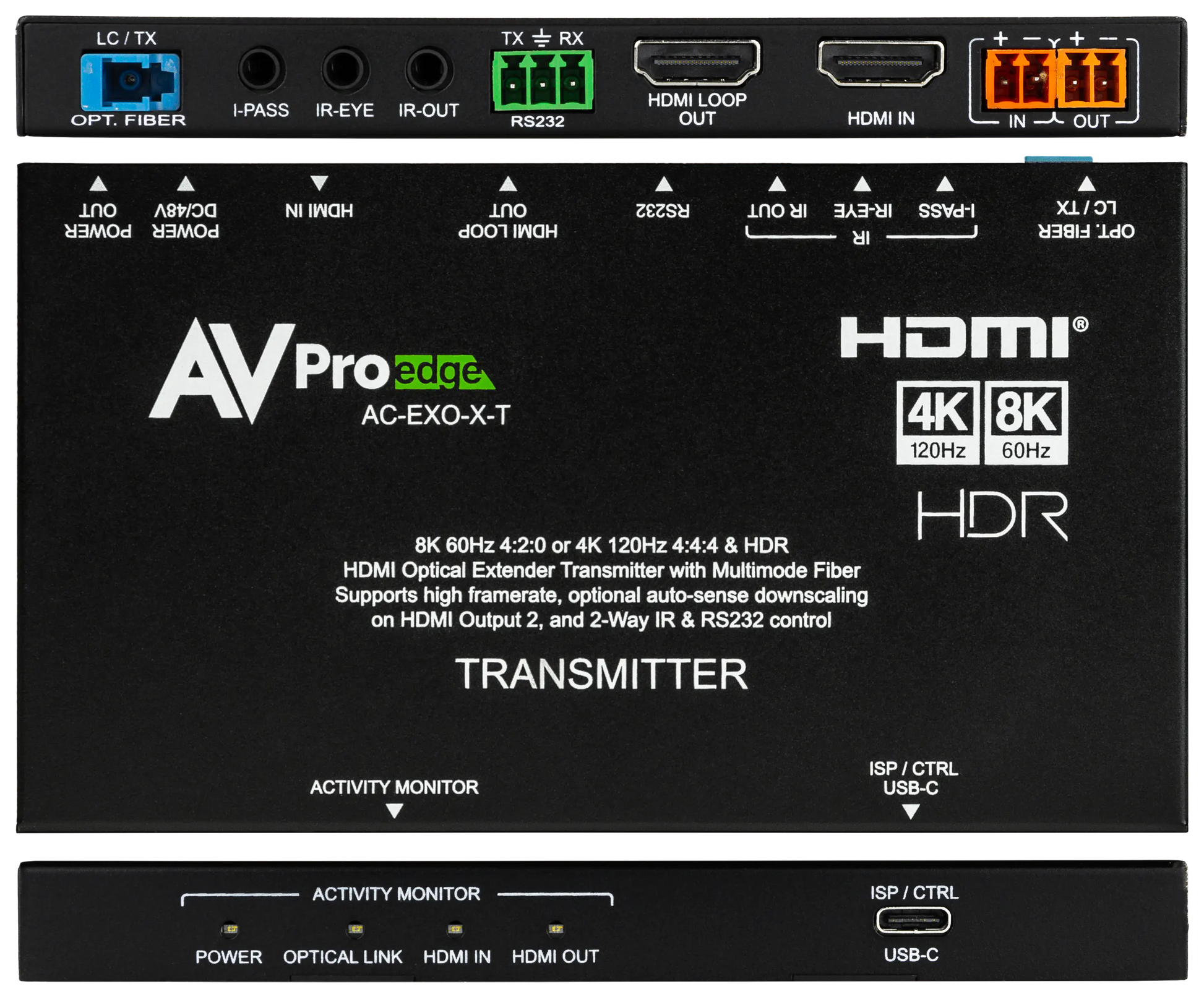

| Ports | |
| HDMI (Tx and Rx) | Type A |
| IR Transmit (Tx and Rx) | 3.5mm Mono Jack (TS) |
| IR Receive (Tx and Rx) | 3.5mm Stereo Jack (TRS) |
| RS-232 Control (Tx and Rx) | 3-pin Terminal Block |
| Power (Tx and Rx) | 2-pin Terminal Block, USB-C |
| Environmental | |
| Operating Temperature | 23° to 125°F (-5° to 51°C) |
| Storage Temperature | -4° to 140°F (-20° to 60°C) |
| Humidity Range | 5-90% RH (no condensation) |
| Power | |
| Total Power Consumption | 2.5 Watts Maximum |
| Power Supply | Input: 48V 0.5A Output: DC 5V 1A |
| Dimensions | |
| Height x Width x Depth (Standalone Unit, Tx and Rx are same) | mm: 80.6 x 140 x 15.4 inch: 3 x 5.5 x 0.6 |
| Height x Width x Depth (Packaged Unit, Kit) | mm: 135 x 194 x 84 inch: 5.3 x 7.6 x 3.3 |
| Weight (Standalone Unit, Tx or Rx each alone) | 0.55 lbs (0.25 kg) |
| Weight (Packaged Unit) | 2.5 lbs (1.13 kg) |
| *Specifications are subject to change without notice. Mass and dimensions are approximate. | |
