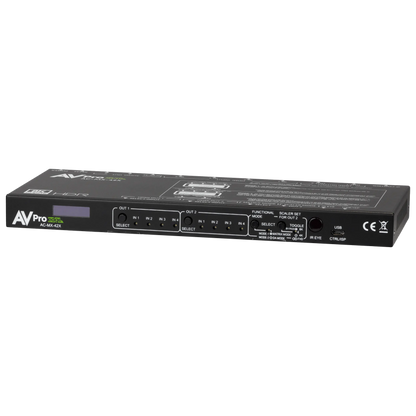

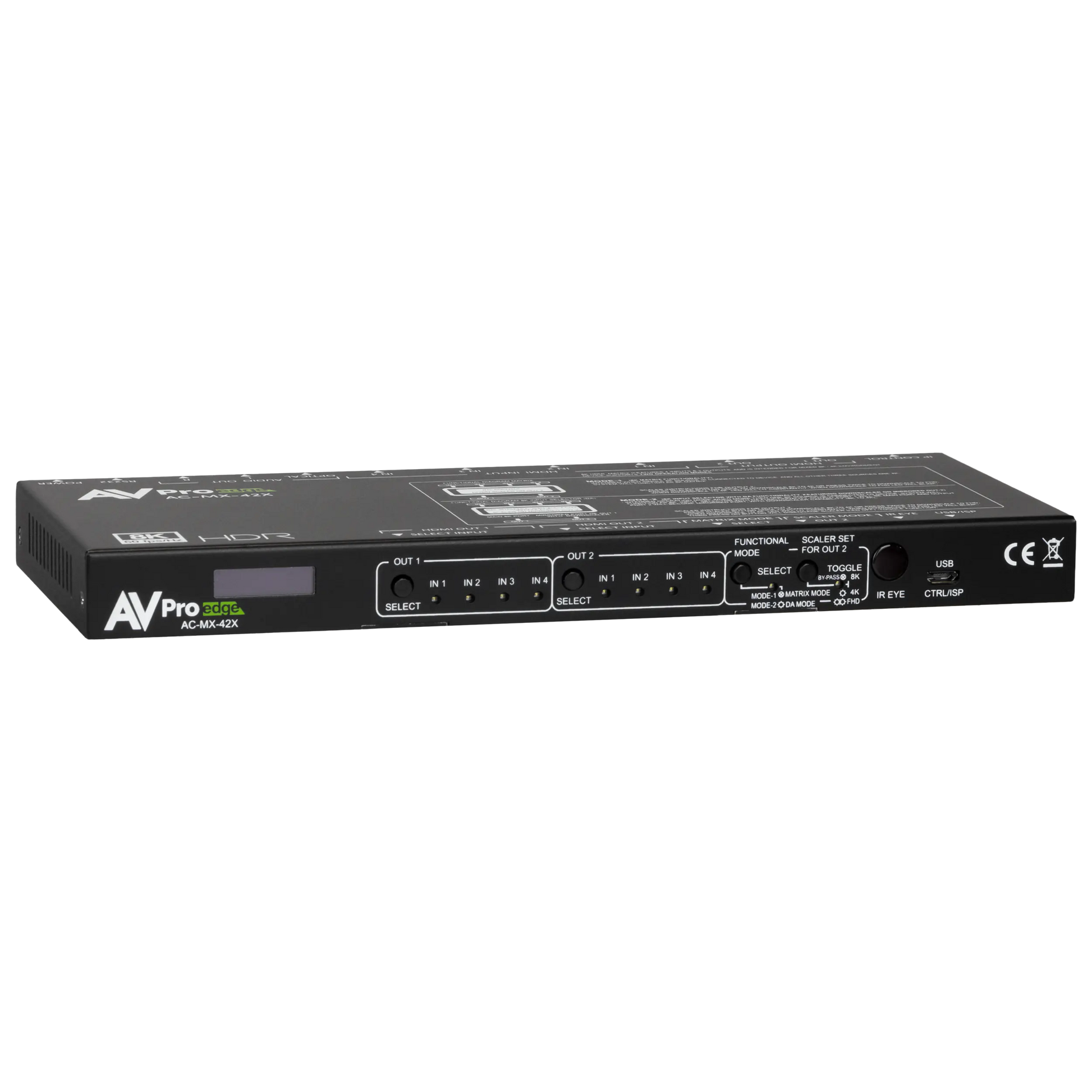

AC-MX-42X – 8K 4x2 HDMI 2.1 Matrix Switcher (40 Gbps, Dual Output, Downscaling & EDID Management)
Der AVPro Edge AC-MX-42X ist ein 4x2 HDMI Matrix Switcher, der HDMI 2.1, HDCP 2.3 und 8K-Videoauflösungen mit einer Bandbreite von bis zu 40 Gbps (FRL 5) unterstützt.
Er wurde speziell für den Einsatz mit aktuellen Gaming-Konsolen, Streaming-Geräten und Satellitenempfängern entwickelt, um sie mit 8K-Fernsehern und -Projektoren zu verbinden.
Die Matrix verstärkt und entzerrt das HDMI-Signal automatisch, um sicherzustellen, dass auch bei langen HDMI-Kabeln keine Signalverluste auftreten – ideal für moderne Heimkinosysteme mit hohen Bandbreitenanforderungen.
8K-fähige Benutzeroberfläche & einfache Steuerung
Mit der AVPro Edge Web-GUI (AEUI) können Integratoren das Gerät einfach einrichten, konfigurieren und steuern.
Die Benutzeroberfläche wurde speziell entwickelt, um Setup, Fehlerbehebung und Signalrouting intuitiv zu gestalten.

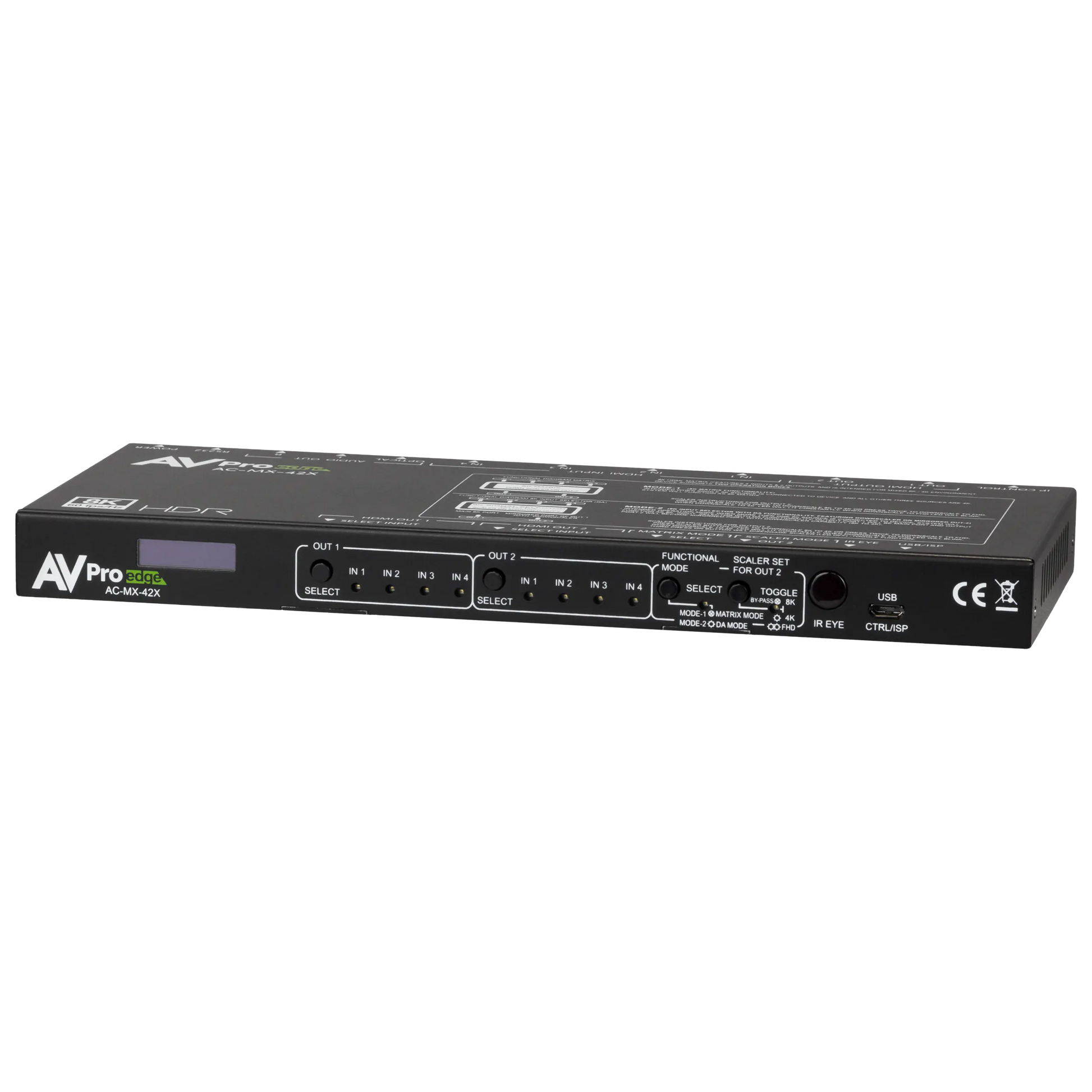

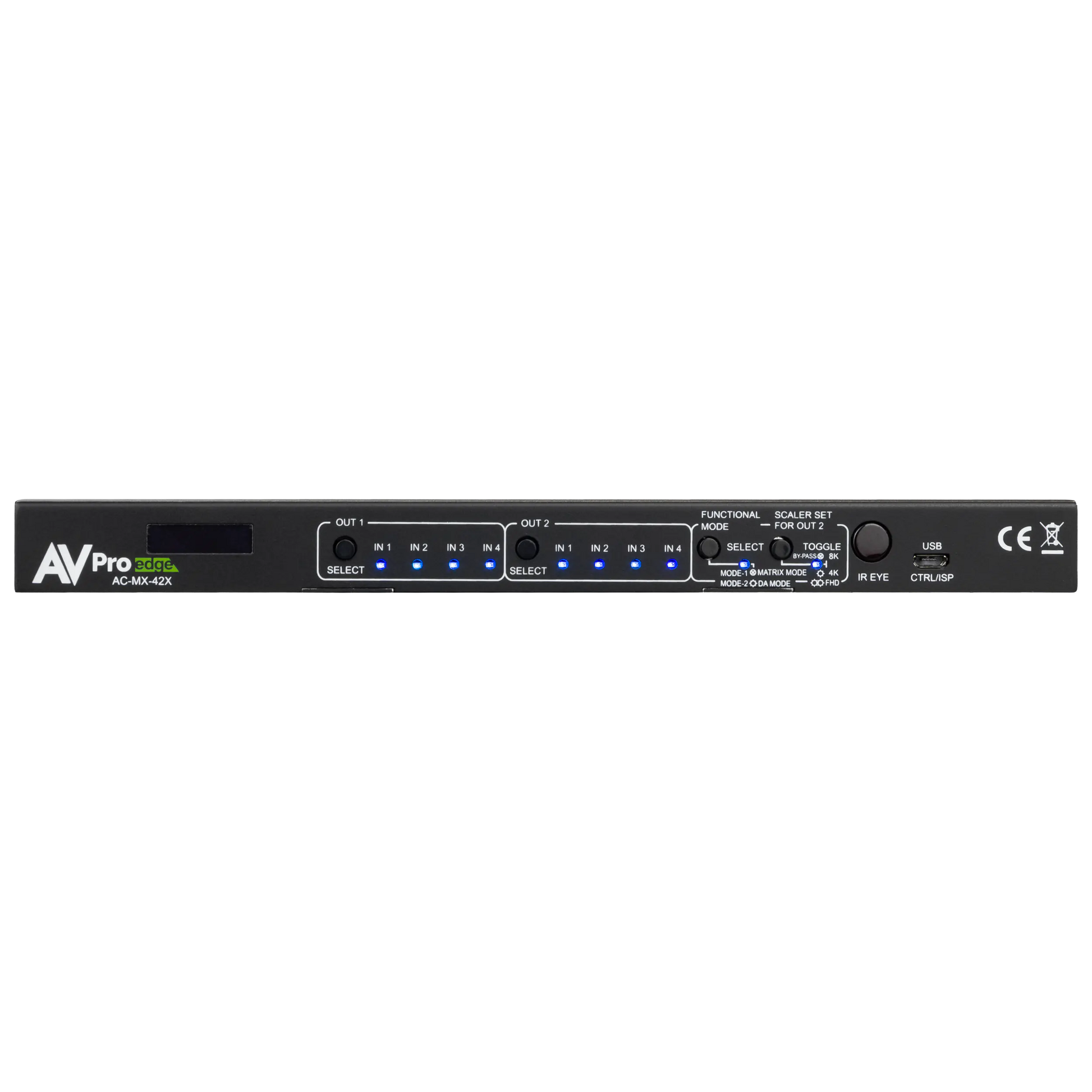

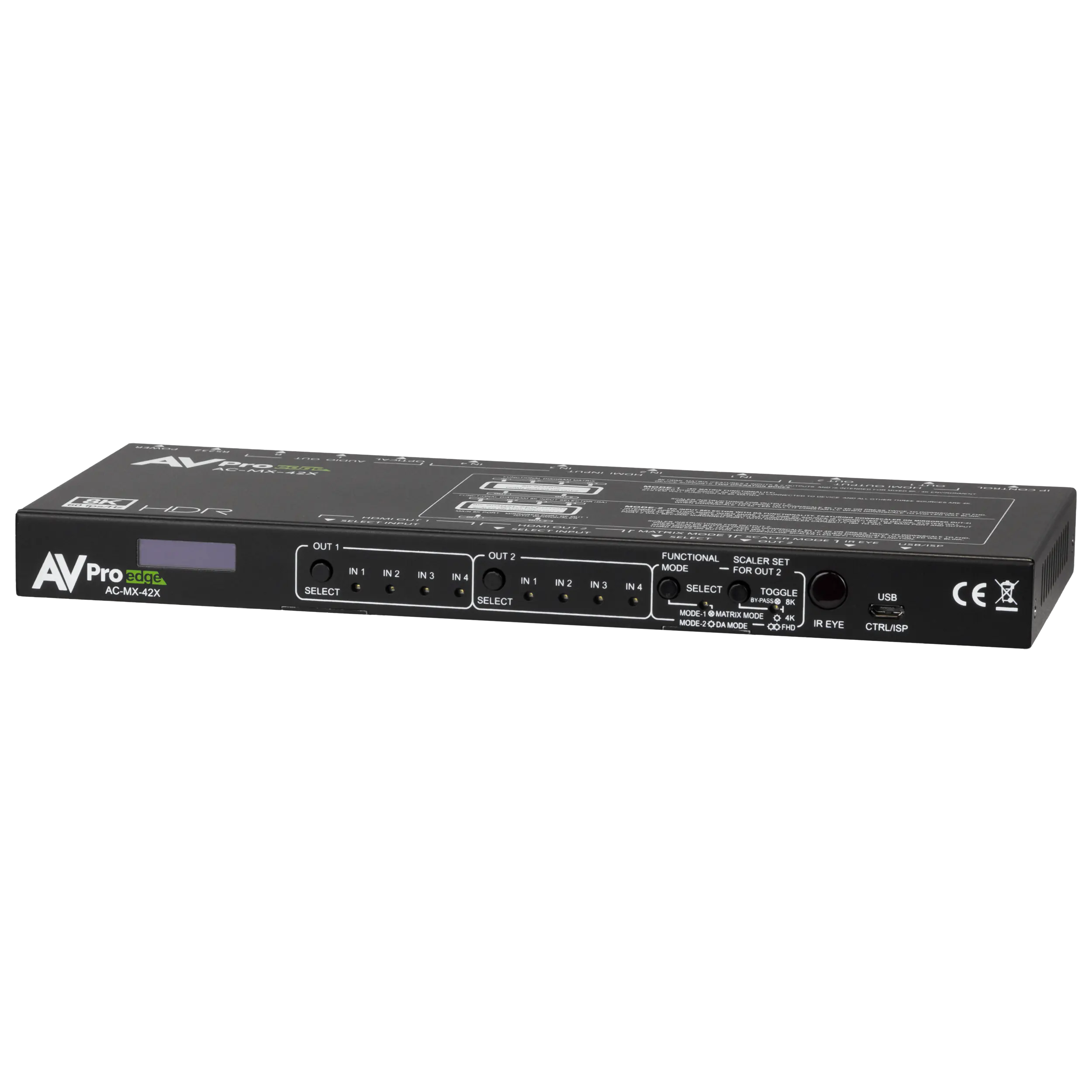

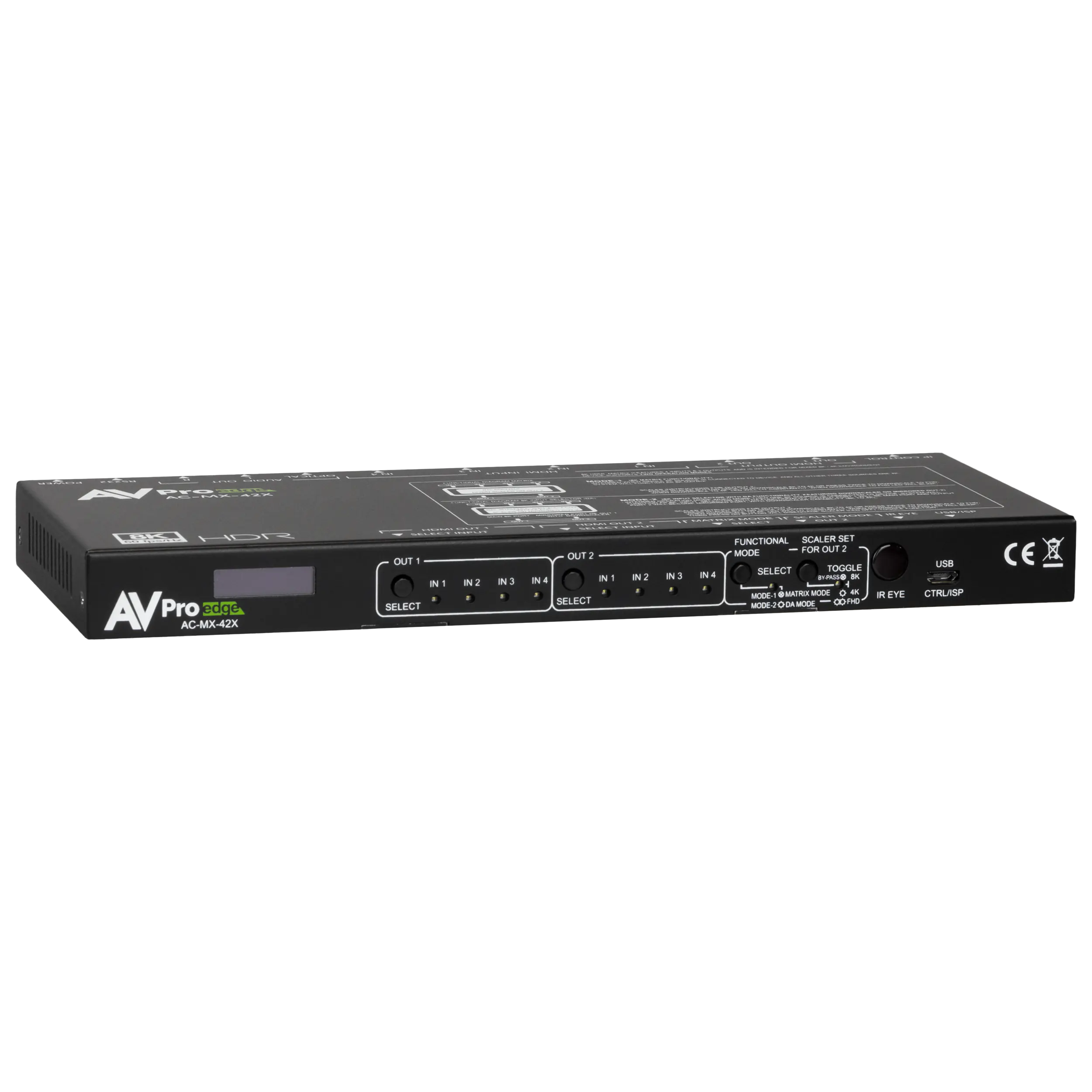

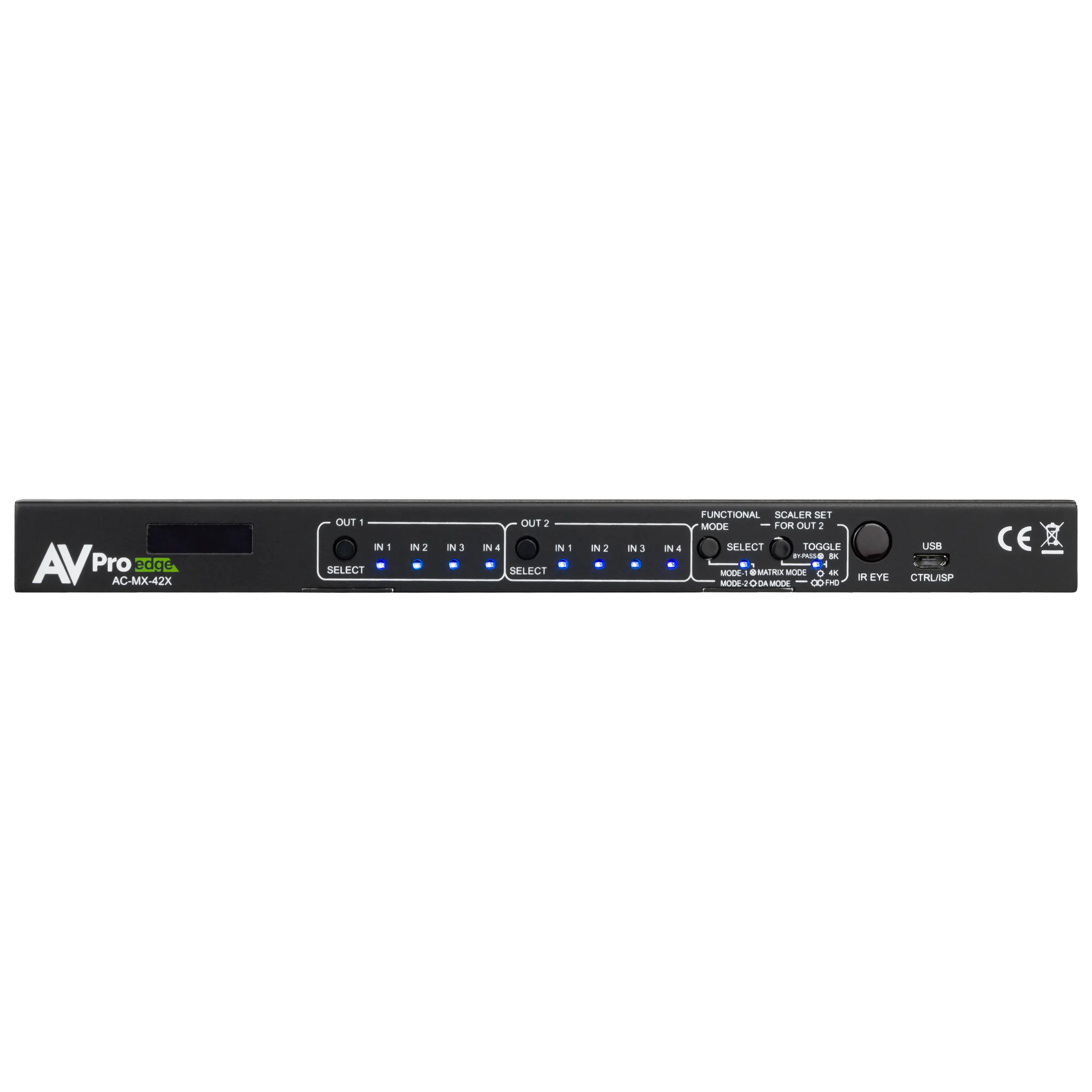

Ein Display an der Gerätefront zeigt die IP-Adresse für die direkte Integration in Steuerungssysteme wie Crestron, Control4, Josh.ai, Elan oder Savant an.
8K Home Theater Upgrade
Ermögliche deinen Kunden ein vollwertiges 8K-Heimkinoerlebnis.
Da die meisten Displays nur einen optimalen HDMI-Eingang für volle 8K-Leistung bieten, erlaubt der AC-MX-42X, mehrere 8K- und 4K-Quellen gleichzeitig an diesen Eingang anzuschließen und über die Matrix zu steuern.
Ob PlayStation 5, Xbox Series X, Apple TV 4K oder UHD-Receiver – alle Geräte liefern ihr Signal unkomprimiert an das Display, während du die Steuerung bequem über ein beliebiges Smart-Home-System verwaltest.

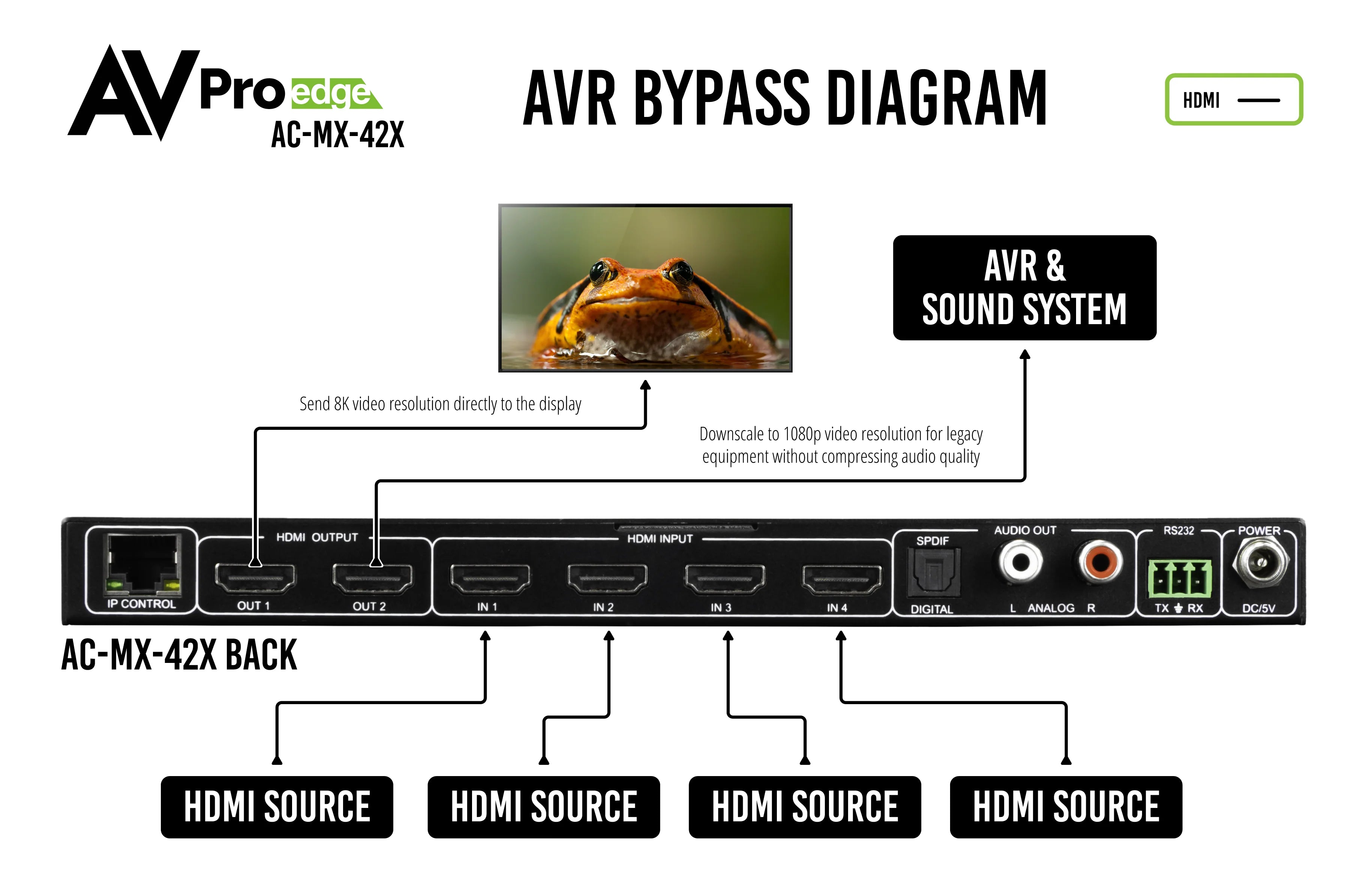

Legacy AVR Workaround (Downscaling für 4K/1080p-Receiver)
In modernen Installationen mit 8K-Displays stoßen ältere AV-Receiver häufig an ihre Grenzen.
Der AC-MX-42X ermöglicht es, unkomprimierte 8K- oder 4K-Signale direkt zum TV oder Projektor zu leiten, während gleichzeitig ein herunterskaliertes Signal (4K oder 1080p) an den bestehenden AVR gesendet wird.
So erhält der Kunde bestmögliche Bildqualität und gleichzeitig vollen Zugriff auf hochauflösendes Audio – einschließlich Dolby Atmos und DTS:X.
Dieses Setup ermöglicht die gleichzeitige Nutzung von bestehendem AVR und modernem 8K-Display, ohne Qualitätseinbußen beim Ton oder Bild.
Dual HDMI-Ausgänge für Zwei-Display-Systeme
Die Matrix verfügt über zwei unabhängige HDMI-Ausgänge, sodass zwei Displays gleichzeitig betrieben werden können.
Ideal für Wohnungen, Heimkinos mit Nebenraum-Display oder Bar-Bereiche – überall dort, wo das gleiche oder unterschiedliche Bildmaterial auf mehreren Bildschirmen angezeigt werden soll.
Integriertes Downscaling (8K → 4K/1080p)
Mit dem integrierten Downscaler kann derselbe 8K-Inhalt auf einem zweiten, älteren 4K- oder 1080p-Display wiedergegeben werden.
So bleibt das System vollständig kompatibel, und HDMI-Kompatibilitätsprobleme gehören der Vergangenheit an.
Hinweis für Designer, Installateure und Techniker
Beim Einsatz mit älteren AVRs oder Vorverstärkern als HDMI-Bypass für Next-Gen-Displays ist darauf zu achten, dass ein aktives EDID-Signal vorhanden ist.
Fehlt dieses, erkennt das Quellgerät keinen aktiven HDMI-Pfad, was zu Problemen bei der Audioausgabe führen kann.
Empfohlene Lösung:
Verwende Geräte mit EDID-Management wie den AVPro Edge AC-SC-1X oder den AC-DA12-AUHD-GEN2, um die Kommunikation zwischen Quelle und AVR zu stabilisieren.
Technische Highlights:
-
HDMI 2.1 mit FRL (5) – bis zu 40 Gbps Bandbreite
-
Unterstützt 8K @ 60 fps und 4K @ 120 fps
-
Kompatibel mit Dolby Vision, HDR10, HDR10+ & HLG
-
Bitstream Audio Support: Dolby Atmos, DTS:X, Dolby TrueHD
-
Downscaling-Funktion: 8K → 4K oder 1080p für ältere Geräte
-
Zwei unabhängige HDMI-Ausgänge für Dual-Display-Anwendungen
-
Volle EDID-Steuerung für optimale Kompatibilität
-
Webbasierte AVPro Edge Benutzeroberfläche (AEUI) für Setup & Diagnose
-
Kompatibel mit Control4, Crestron, Elan, Savant, URC und Josh.ai
| Parameter | Wert |
|---|---|
| Video | |
| Video Resolutions | Up to 8K 60Hz 4:2:0 / 8K 30Hz 4:4:4 / 4K 120Hz |
| SMPTE/CTA/DCI Resolutions | Up to 4K 120Hz 4:4:4 / 8K 60Hz 4:2:0 |
| VESA Resolutions | Up to DCI 4K (4096x2160) |
| HDR Formats | HDR10, HDR10+, HLG, DV, Dynamic HDR |
| Chroma Supported | 4:2:0, 4:2:2, 4:4:4 |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT.2020, DCI-P3 D65) |
| Deep Color | Up to 16-Bit (1080p), up to 12-Bit (4K), up to 10-Bit (8K) |
| Audio | |
| HDMI Bitstream | LPCM up to 7.1, 192 kHz 24-Bit, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos (All Formats), Dolby AC-4, DTS-Digital Surround, DTS-ES Discrete, DTS-HD High Res Audio, DTS-HD Master Audio, DTS:X |
| Extracted Audio (SPDIF TOSLINK) | LPCM up to 5.1 96 kHz 24-Bit, Dolby Digital 5.1, DTS-HD High Res Audio |
| Extracted Audio (Stereo RCA) | PCM 2 CH |
| Extracted Audio Modes | Bind to Output |
| HDMI 2.0 Distance (up to 18Gbps TMDS) | |
| Passive HDMI IN/OUT | Up to 10 Meters / 32.8 Feet |
| AOC HDMI IN/OUT | Up to 100 Meters / 328 Feet |
| HDMI 2.1 Distance (up to 40Gbps FRL 5) | |
| Passive HDMI IN/OUT | Up to 4 Meters / 13.1 Feet |
| AOC HDMI IN/OUT | Up to 100 Meters / 328 Feet |
| Other | |
| Bandwidth | 40Gbps (FRL 5) |
| HDCP | 1.4, 2.X Support |
| Control | |

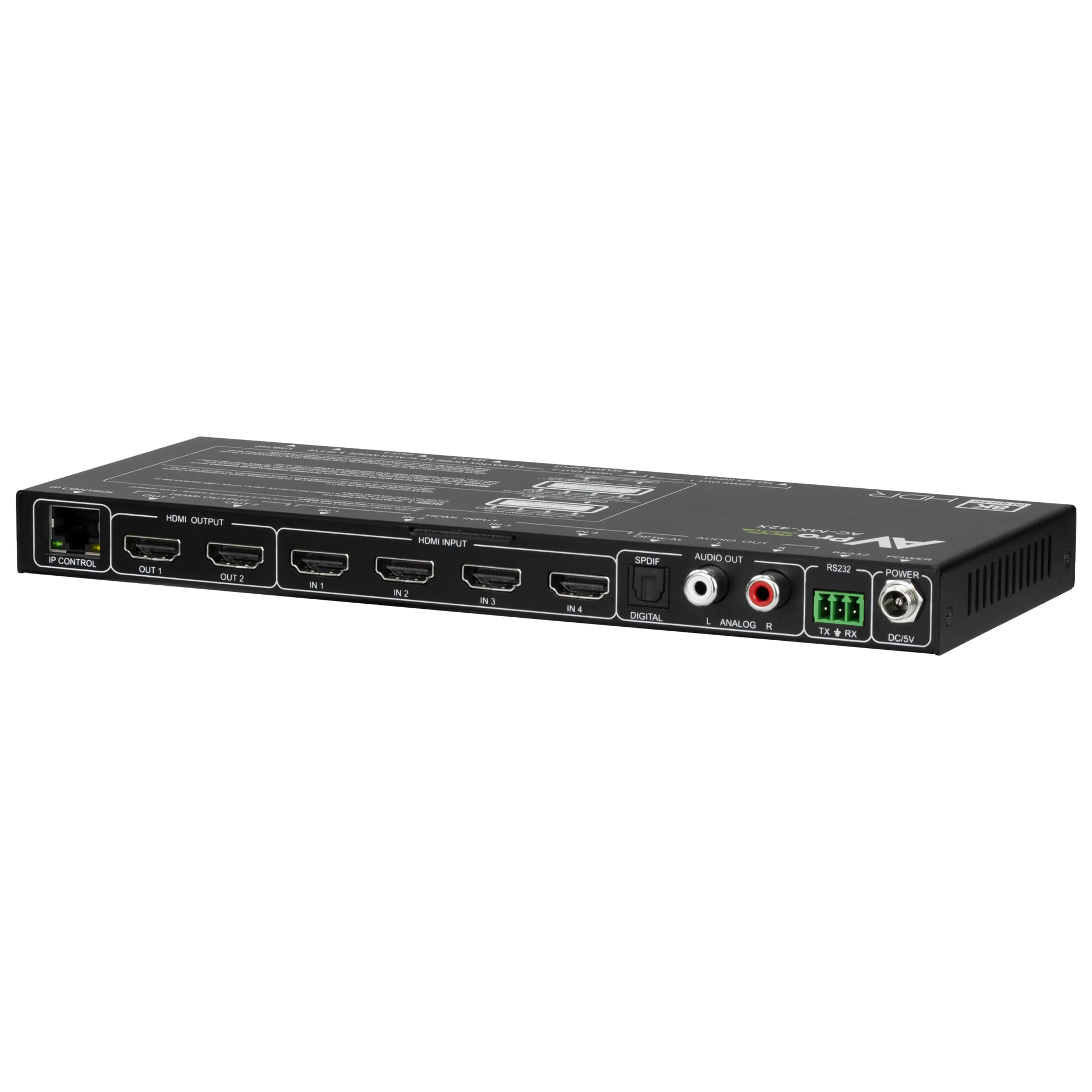

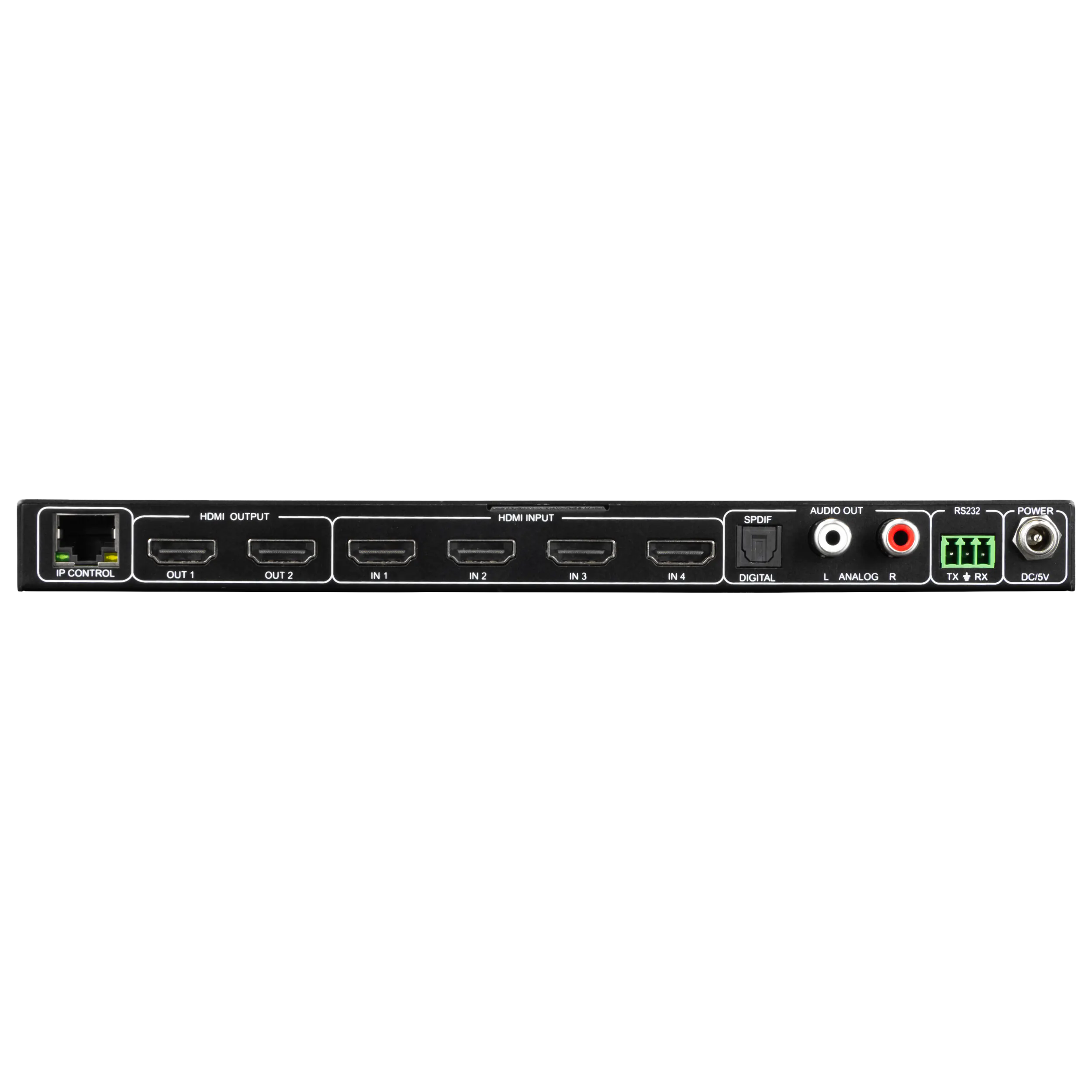

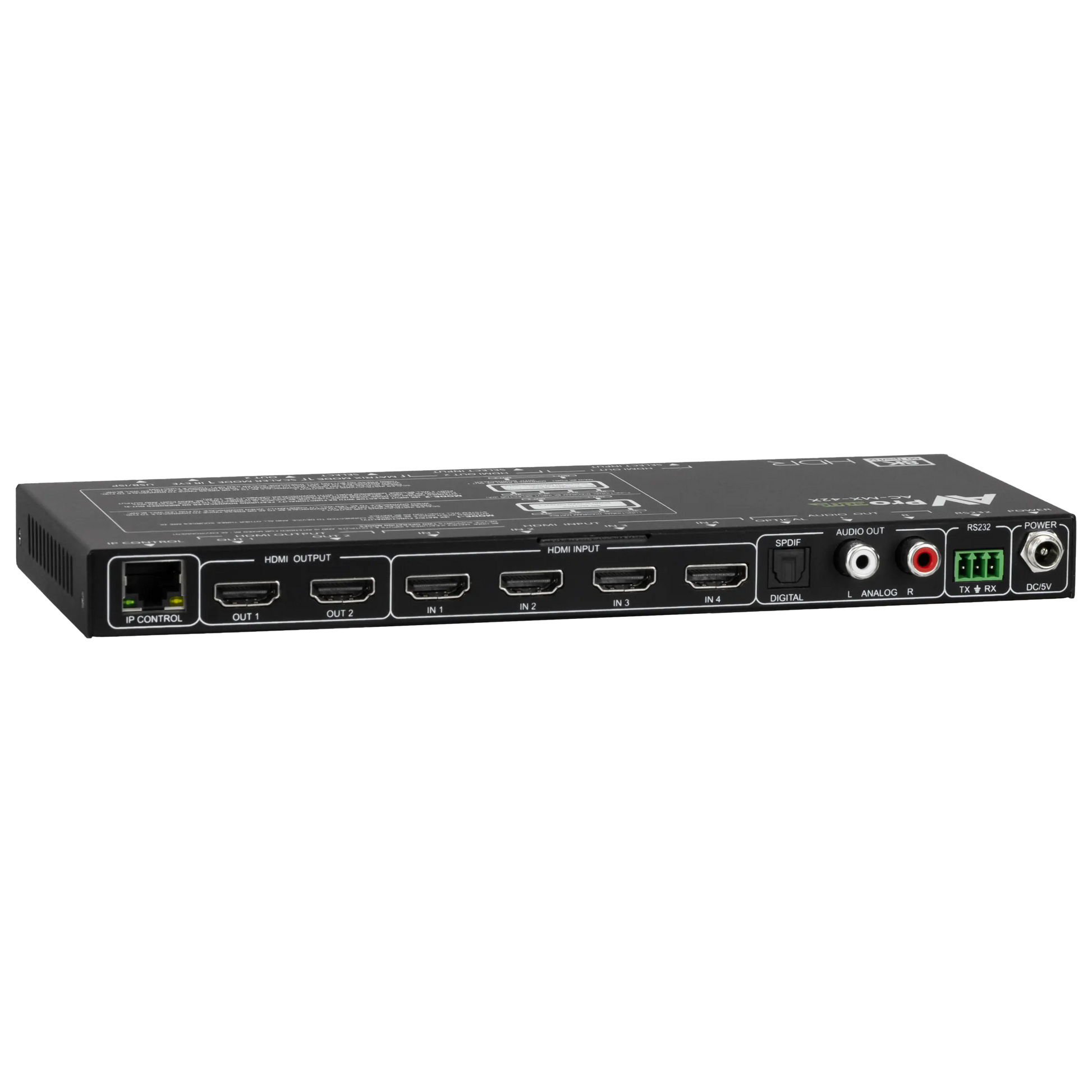

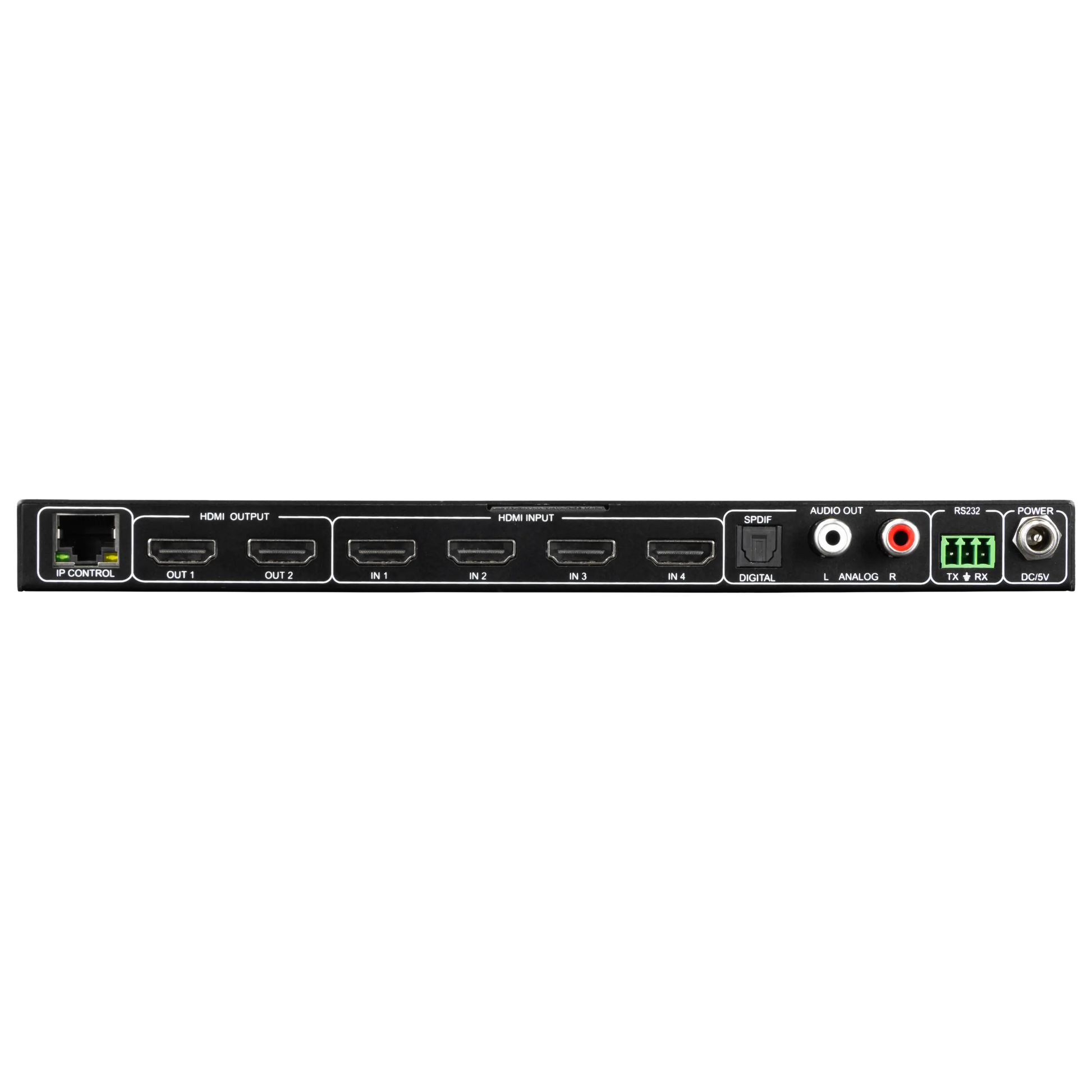

| Ports | LAN, RS232, IR Window |
| Drivers | C4, RTI, ELAN, CRESTRON, URC (For More Information - See Drivers Page on AVProEdge.com/Drivers) |
| AVPro WebUI | YES |

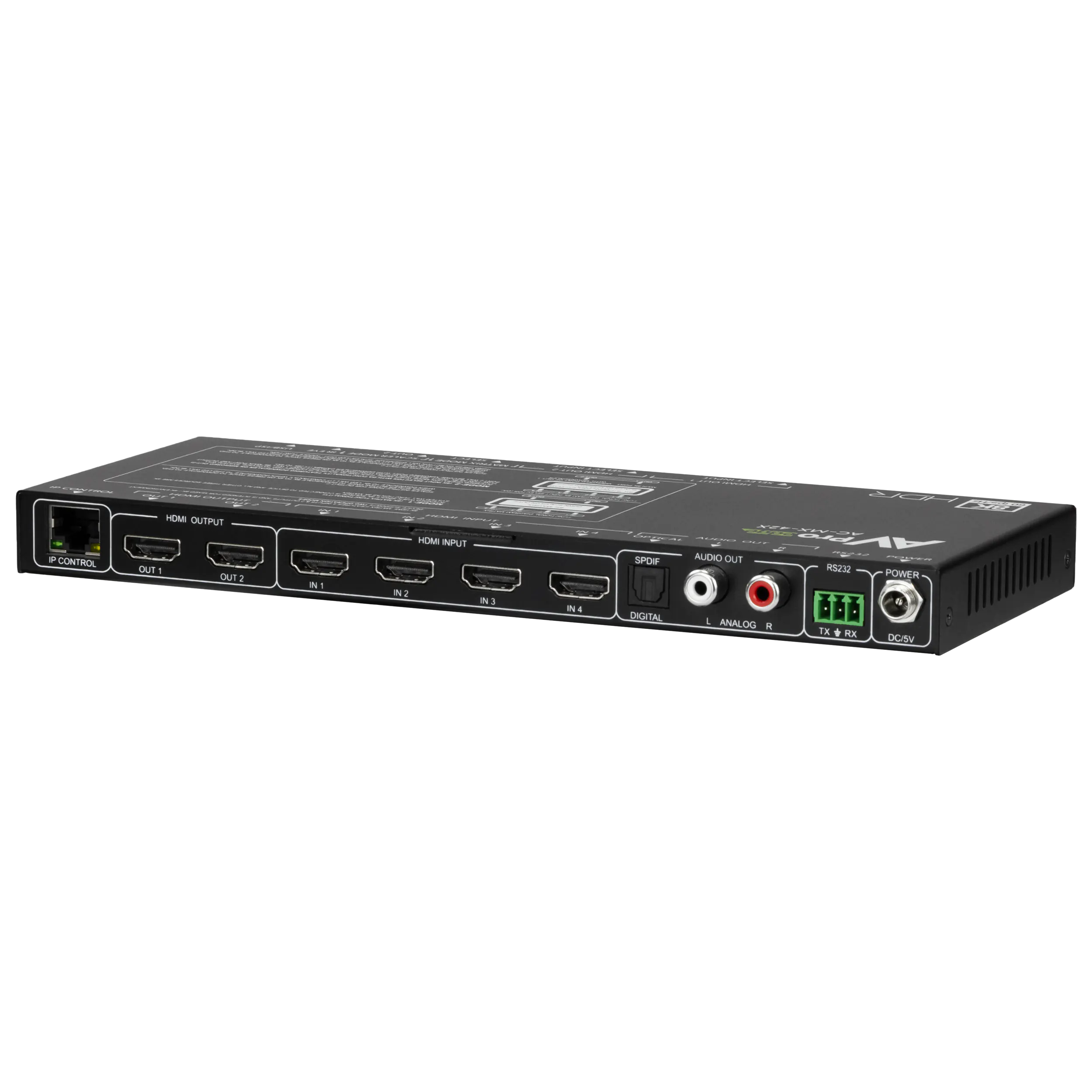

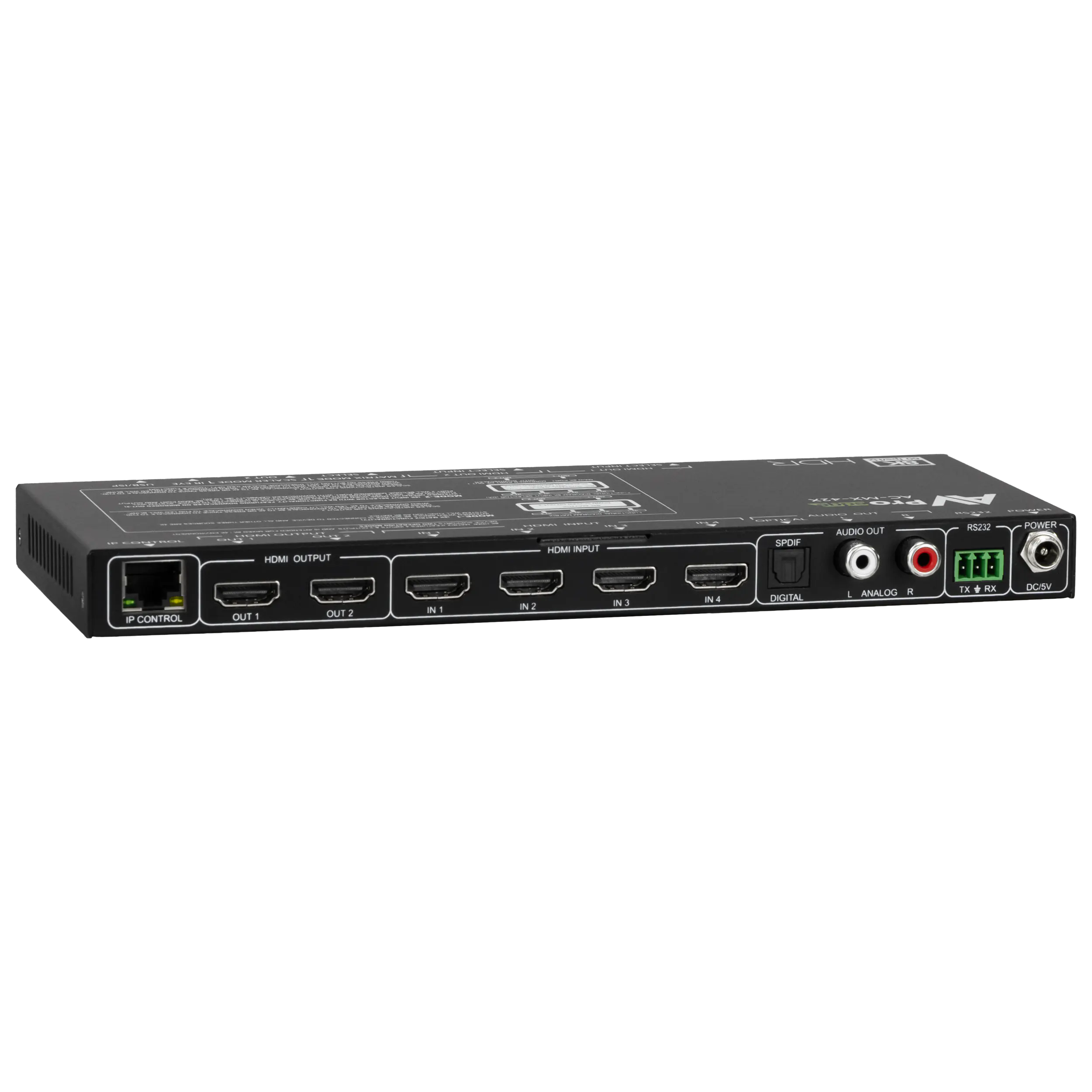

| Ports | |
| HDMI | Type A |
| LAN | RJ45 w/ Web Interface / Control |
| Audio (Extracted Digital) | Toslink |
| Audio (Extracted Analog) | L/R Audio |

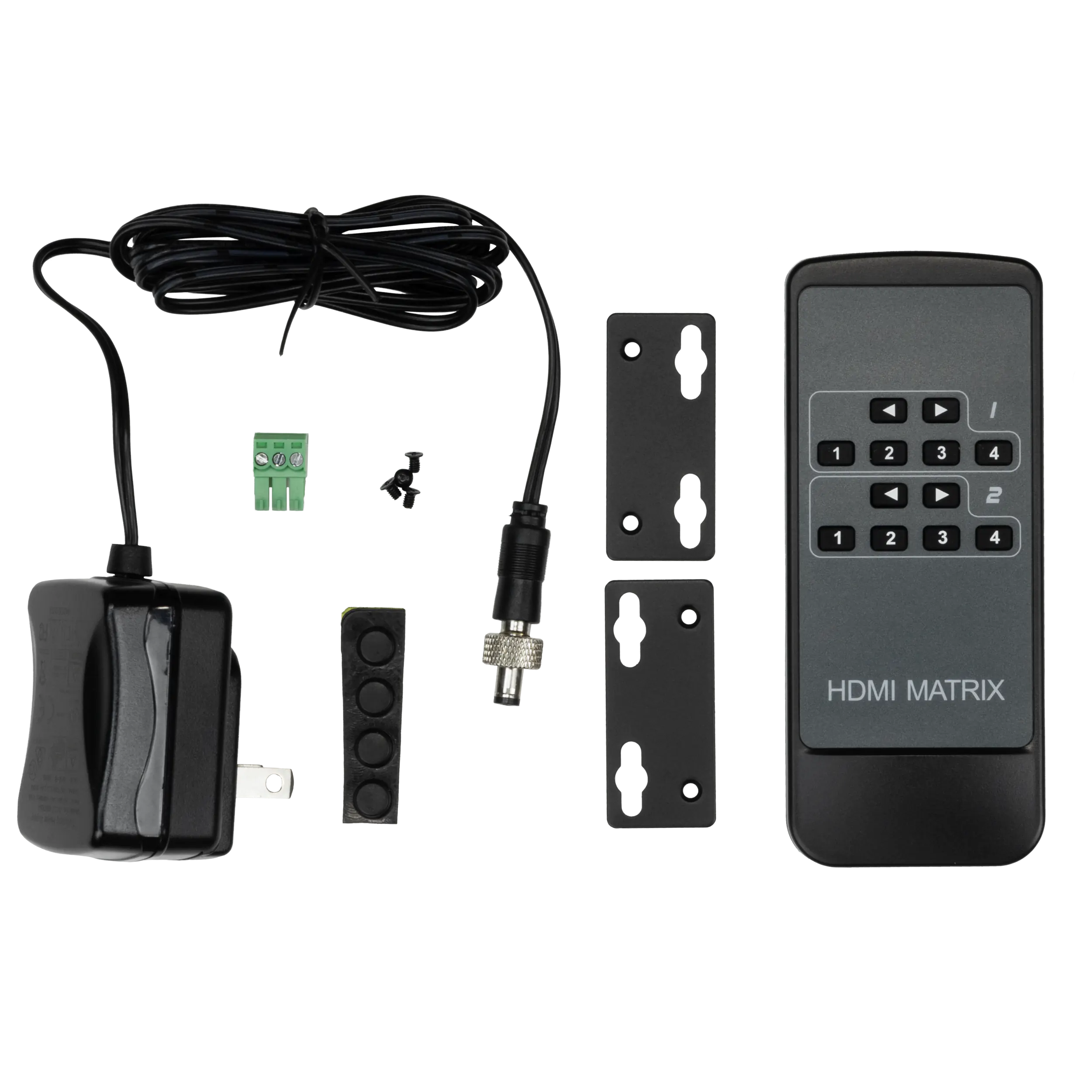

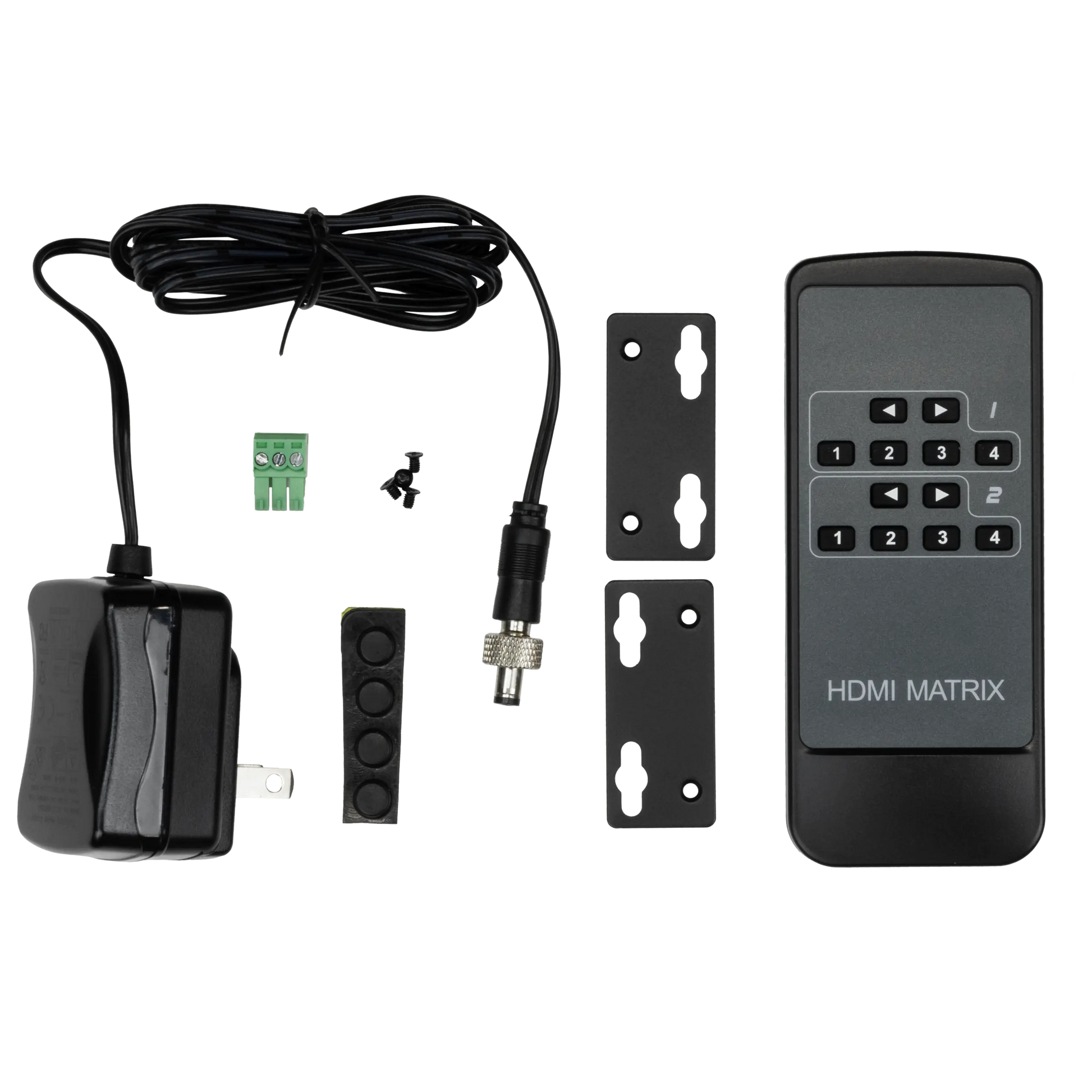

| IR RX | Window Only (Remote Included) |
| RS232 | 3 Pin Terminal Block |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Power | |
| Power Consumption (Total) | 7 Watts Max |
| Power Supply - Matrix | Input: AC 100-240V ~ 50/60Hz Output: DC 5V 2A |
| Dimensions | |
| Dimensions (Unit Only - Height/Depth/Width) | mm: 20.5 x 94 x 232.98 inch: 0.9 x 3.7 x 9.17 |
| Dimensions (Packaged Height/Depth/Width) | mm: 76.2 x 184.1 x 317.5 inch: 3 x 7.25 x 12.5 |
| Weight (Unit) | 1 lbs (0.45 kg) |
| Weight (Packaged) | 1.8 lbs (0.82 kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | |
