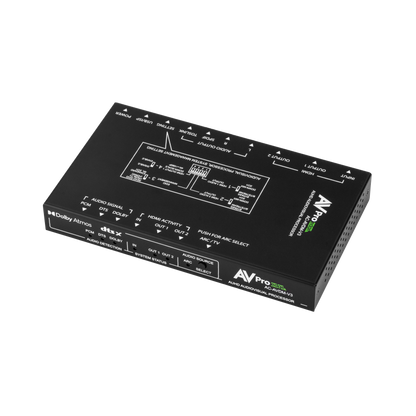

AC-AVDM-V3 – 4K UHD HDMI Audio Downmixer mit Dolby Atmos™ & DTS-HD® Unterstützung
Der AVPro Edge AC-AVDM-V3 ist ein 4K UHD HDMI Audio Downmixer mit Unterstützung für Dolby Atmos™ und DTS-HD®.
Er ermöglicht die Übertragung von High-Bandwidth-Videos (18 Gbit/s) über HDMI und erlaubt gleichzeitig, das zugehörige Audiosignal parallel digital und analog auszugeben – für herausragende Audio- und Videoqualität in professionellen Installationen.
Das Gerät kann Dolby Audio- und DTS-HD-Formate bis 7.1 empfangen und in Stereo (LPCM 2.0) umwandeln, wahlweise über HDMI, S/PDIF (optisch & koaxial) oder analoge RCA-Anschlüsse.
Darüber hinaus kann der AC-AVDM-V3 Dolby Atmos-Signale extrahieren, bis zu 7.1 Kanäle dekodieren und diese in Stereo heruntermischen.
Bei Bedarf unterstützt das Gerät außerdem die Signalweiterleitung von HD- und Bitstream-Formaten sowie LPCM 7.1 mit Abtastraten bis 192 kHz.
Wenn das angeschlossene Display ARC (Audio Return Channel) unterstützt, kann der AC-AVDM-V3 das ARC-Audio extrahieren und über alle verfügbaren Audioausgänge ausgeben.
Sowohl der HDMI-Eingang als auch der HDMI-Ausgang unterstützen 4K UHD bis 4K@60Hz (YUV 4:4:4, 8-Bit).
Audio Downmixing
Egal, welche Art von Audiosignal anliegt – der AC-AVDM-V3 wandelt es automatisch in 2-Kanal-Stereo um, ohne dass die Quelle umgestellt werden muss.

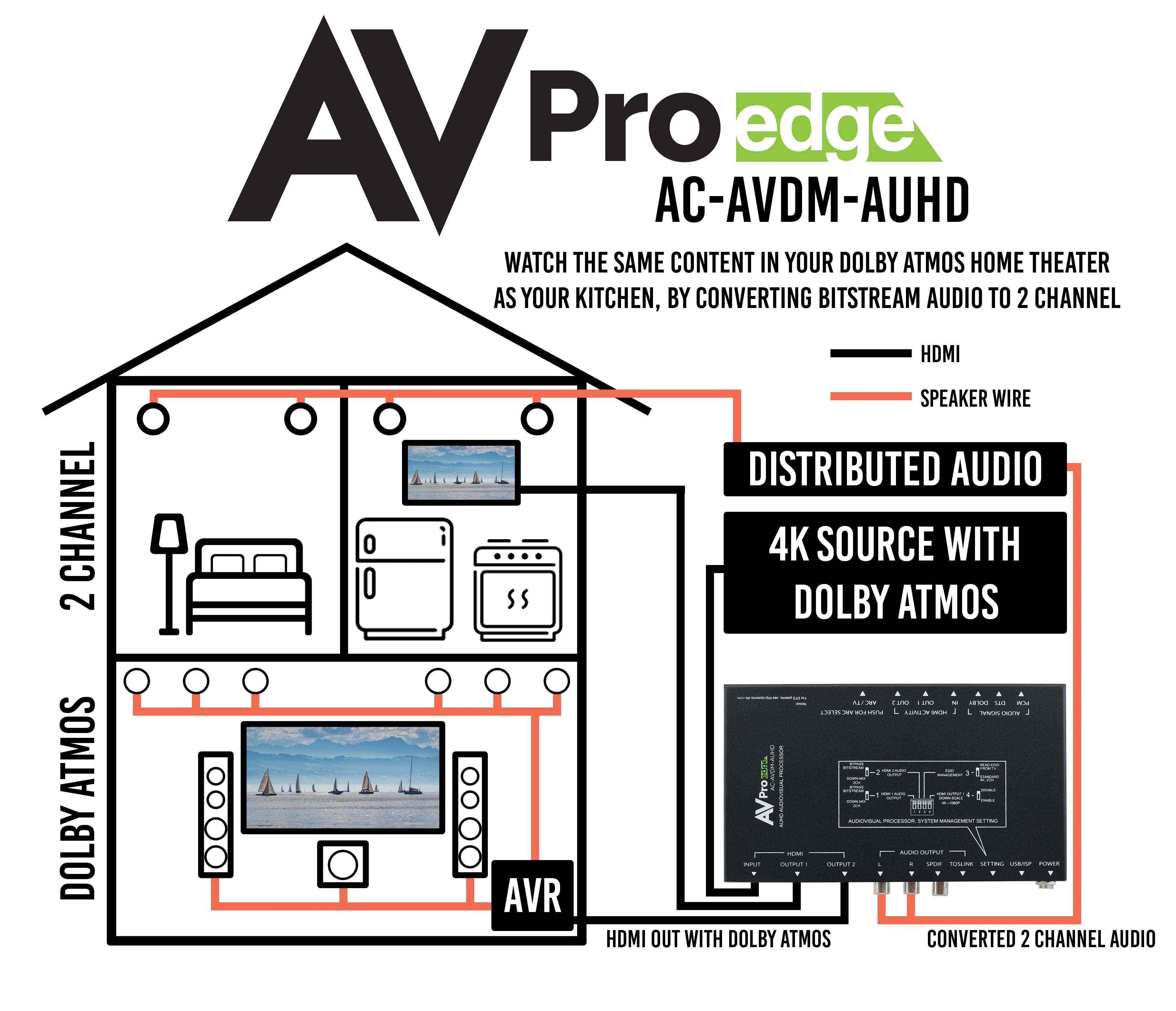

Dadurch können Sie beispielsweise Dolby Atmos-Sound im Heimkino genießen und gleichzeitig Stereo-Audio in einem anderen Raum (z. B. Schlafzimmer) wiedergeben – gleichzeitig und ohne Signalverlust.
4K Downscaling
Das Downscaling erfolgt über den HDMI-Ausgang 1.
Diese Funktion erlaubt es, 4K-Quellen auf 1080p herunterzuskalieren, um ältere Displays zu unterstützen – ohne die gesamte Systemauflösung zu reduzieren.
Im Gegensatz zu anderen Geräten muss das System also nicht auf 1080p limitiert werden, wenn nur ein älteres Display im Verbund ist.
Ideal zur Umgehung von AVR-Beschränkungen
In modernen High-Bandwidth-Video-Setups ist es oft notwendig, hochwertige Bitstream-Audioformate wie Dolby Atmos oder DTS:X zu nutzen, während AVRs häufig nicht mit 18 Gbit/s HDR-Video umgehen können.
Der AC-AVDM-V3 ermöglicht es, das unkomprimierte Videosignal direkt an das Display oder den Projektor zu senden und gleichzeitig das Audio unverändert an den AVR weiterzuleiten.
So bleibt das volle Audioformat erhalten, während das Video in bestmöglicher Qualität übertragen wird.
Audio Return Channel (ARC)
Mit ARC-Unterstützung kann Audio aus integrierten Smart-TV-Apps (z. B. Netflix, Disney+, Hulu) über den HDMI-Rückkanal an das System zurückgeführt werden.
So lässt sich das TV-Audio bequem in Verstärker oder Audioverteilungssysteme einspeisen – für ein optimiertes Klangerlebnis.
Ultimate HDR Support
Der AC-AVDM-V3 unterstützt alle gängigen HDR-Formate, darunter HDR10, HDR10+, Dolby Vision, HLG, BBC und NHK –
in bis zu 4K 60Hz und 12-Bit Farbtiefe.
Auch alle Farbraumkompressionen werden vollständig unterstützt, wodurch das volle Bildspektrum erhalten bleibt.
EDID Management
Über das integrierte EDID-Managementsystem lassen sich vorkonfigurierte 4K-EDIDs auswählen oder mit nur einem Schalter EDIDs direkt vom Display kopieren.
So werden Kompatibilitätsprobleme zuverlässig vermieden – Schluss mit „Kein Signal“-Fehlern.
Technische Highlights:
-
HDMI 2.0a/b Ein- & Ausgang mit 18 Gbit/s Bandbreite
-
Volle HDR-Unterstützung (HDR10, HDR10+, Dolby Vision, HLG, 12-Bit)
-
Downmix von 7.1-Kanal-Audio auf 2-Kanal-Stereo (LPCM 2.0)
-
Unterstützt Dolby Atmos™ & DTS-HD® Bitstream-Audioformate
-
ARC-Unterstützung für TV-Audio-Rückführung
-
4K > 1080p Downscaling auf HDMI-Ausgang 1
-
EDID-Management mit Auto- und Copy-Modus
-
Unkomprimierte HDMI-Bitstream-Audioübertragung
-
Ideal zur Integration in Multiroom- oder Hybrid-Heimkinosysteme
| Parameter | Wert |
|---|---|
| Video | |
| Video Resolutions | Up to 4K 60Hz 4:4:4 |
| VESA Resolutions | Up to DCI 4K (4096x2160) |
| HDR Formats/Resolutions | 4:2:0, 4:2:2, 4:4:4 (10 and 12 Deep Color) HDR10, HDR10+, HLG, Dolby Vision |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Chroma | 4:4:4, 4:2:2, 4:2:0 Supported |
| Deep Color | Up to 16 bit (1080), Up to 12 bit (4K) |
| Audio | |
| Audio Formats Supported HDMI Pass Through | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus (Atmos), Dolby TrueHD (Atmos), DTS-HD Master Audio, DTS-X |
| Audio Formats Supported Downmixed (2CH, Tos, SPDIF, HDMI) | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, Dolby Digital Plus (Atmos), Dolby TrueHD (Atmos), Dolby Atmos, DTS 5.1, DTS-HD Master Audio, DTS-X |
| Other | |
| Bandwidth | 18 Gbps |
| HDCP | HDCP 2.2 and earlier |
| Scaling | One HDMI can be downscaled to 1080P |

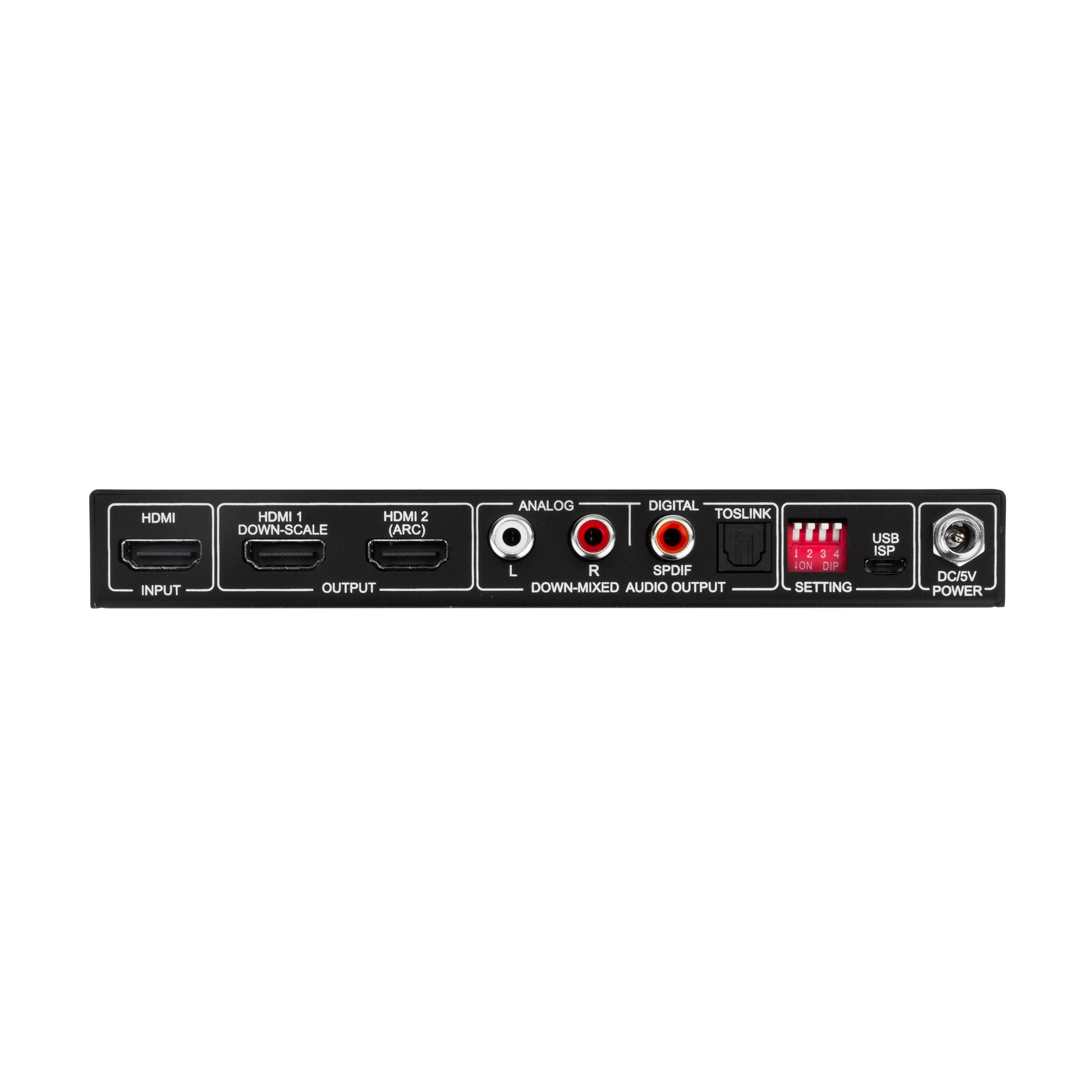

| Ports | |

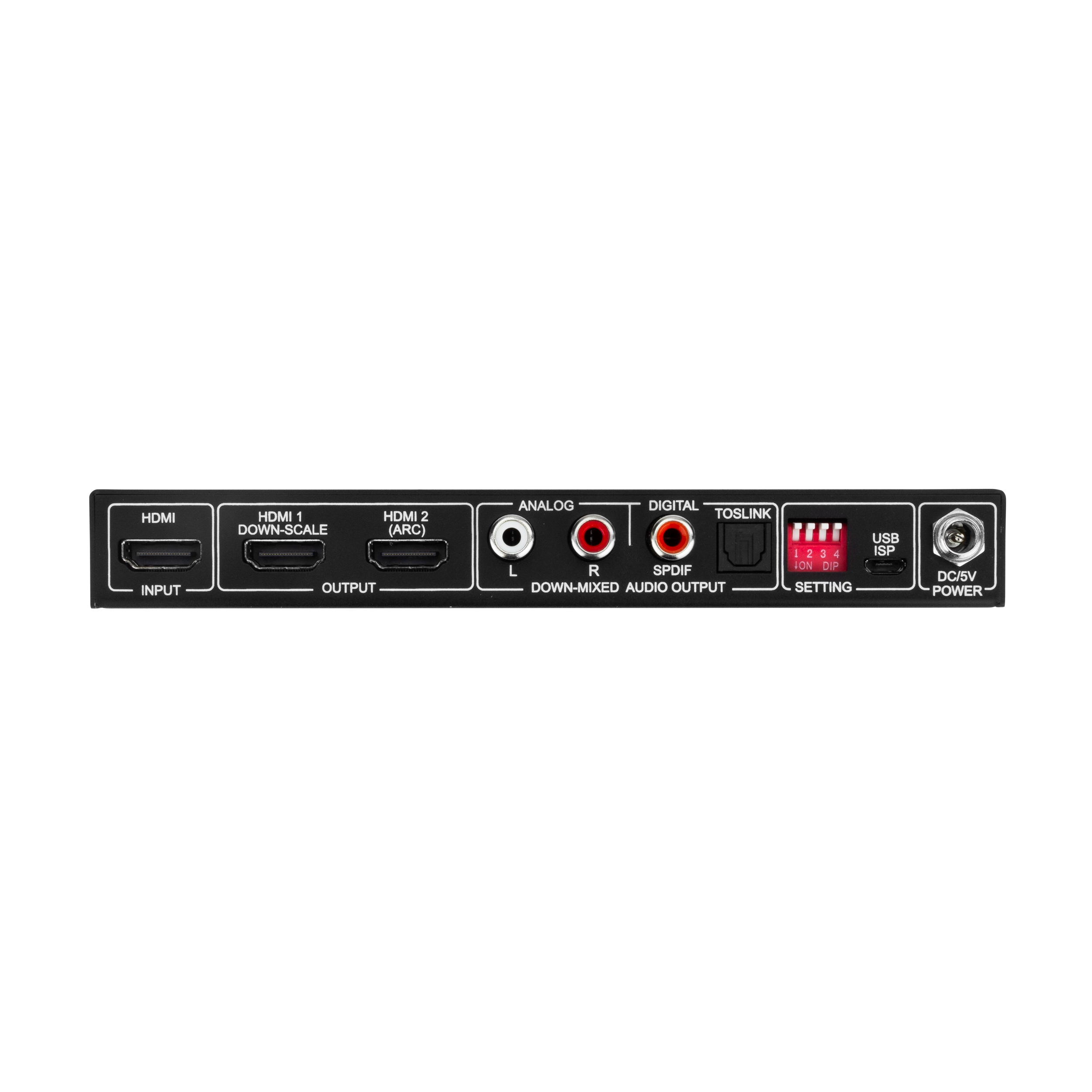

| HDMI (Tx & RX) | Type A (1 IN & 2 OUT - 1 Scaling) |
| Audio (Extracted Analog) | L/R Stereo Phono (unbalanced) |
| Audio (Extracted SPDIF Coax) | Phono RCA |
| Audio (Extracted TOSLINK) | Optical TOSLINK |
| USB | Micro |
| Power | Barrel Type, Locking |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Power | |
| Power Consumption (Total) | 6 Watts Max |

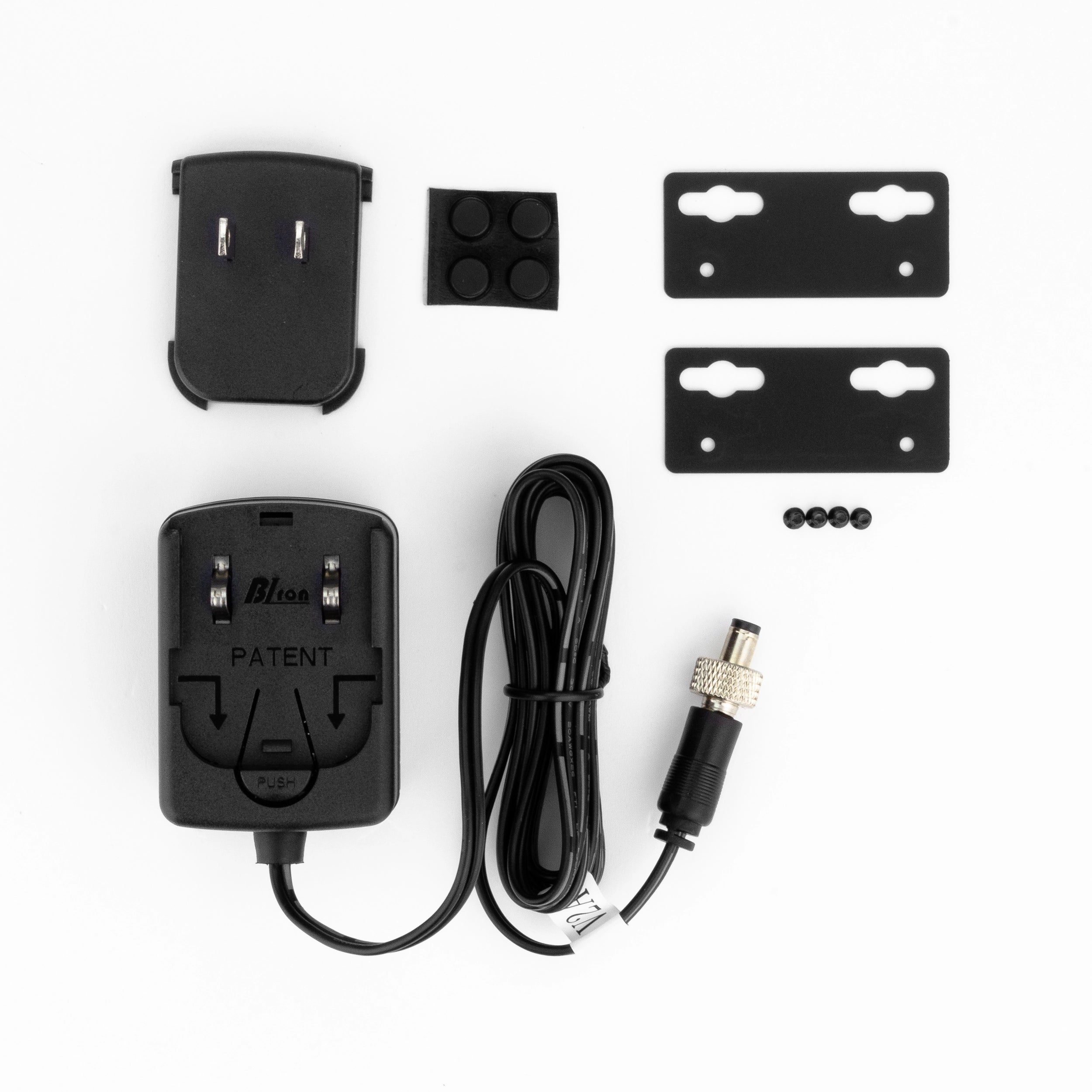

| Power Supply | Input: AC 100-240V ~ 50/60Hz Output: DC 5V 2A |
| Dimensions | |
| Dimensions (Length/Width/Height) | mm: 171.3 x 98.6 x 22.2 inch: 6.74 x 3.88 x 0.87 |
| Dimensions (Packaged Length/Width/Height) (Kit) | mm: 203 x 165 x 91 inch: 8 x 6.5 x 3.6 |
| Weight (Unit) (Tx or Rx Each Alone) | 0.3 lbs (0.13 Kg) |
| Weight (Packaged) | 2 lbs (0.90 Kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | |
