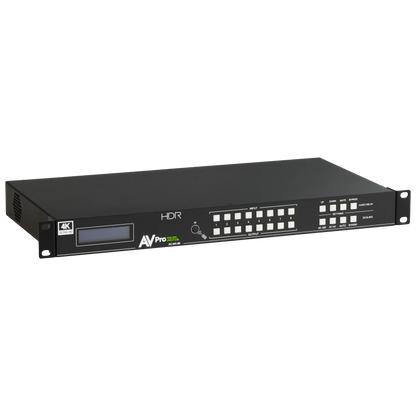

18Gbps 8x8 HDMI Matrix Switch

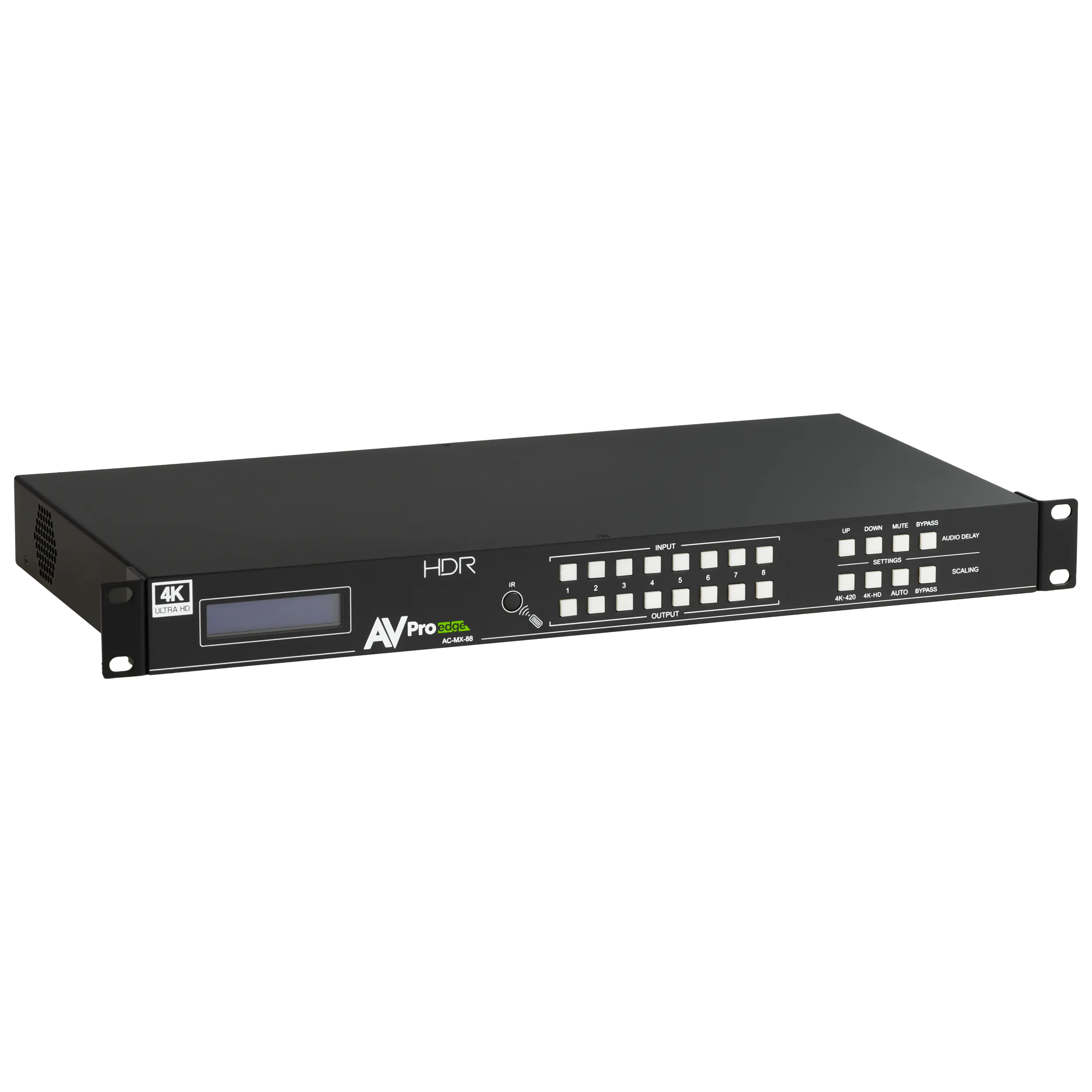

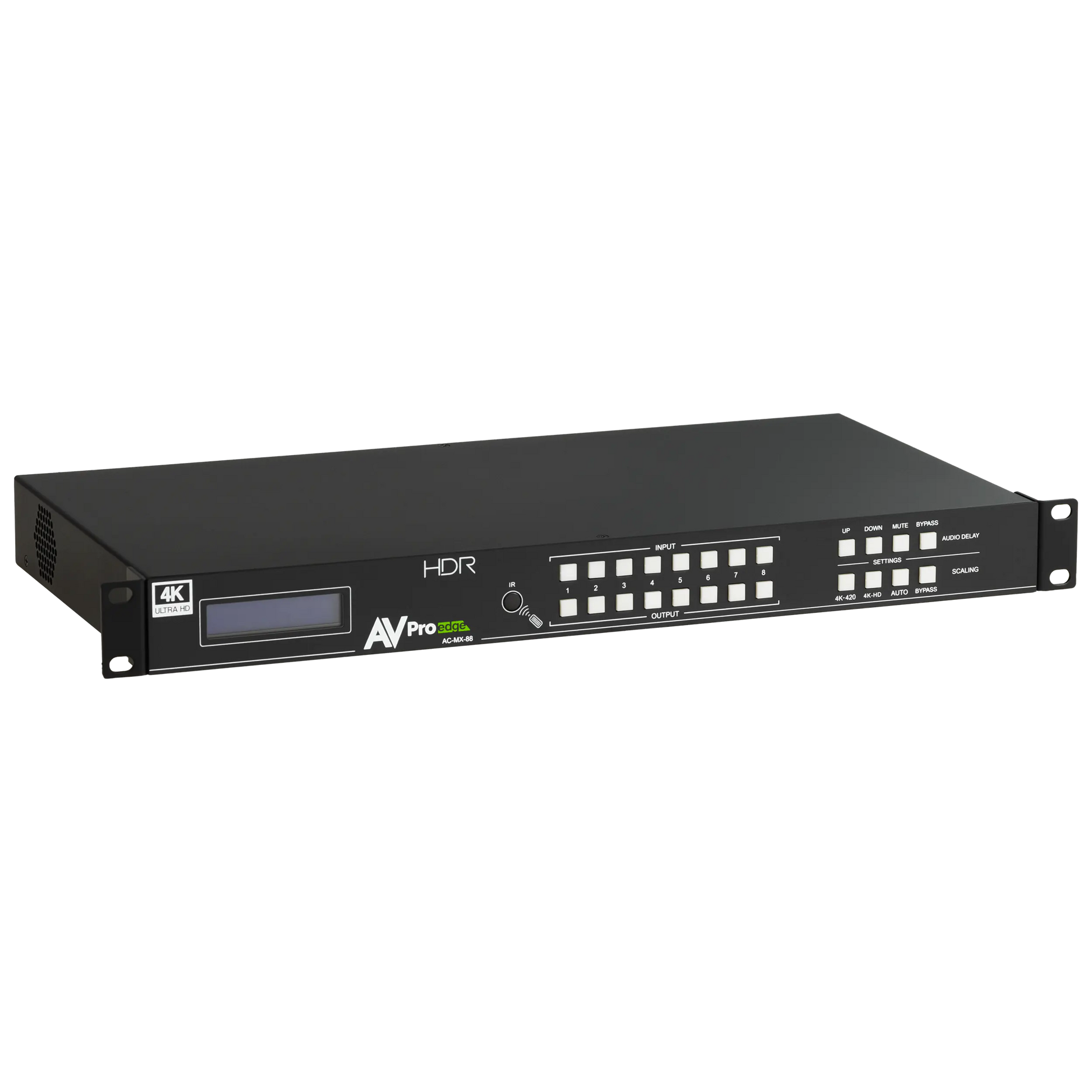

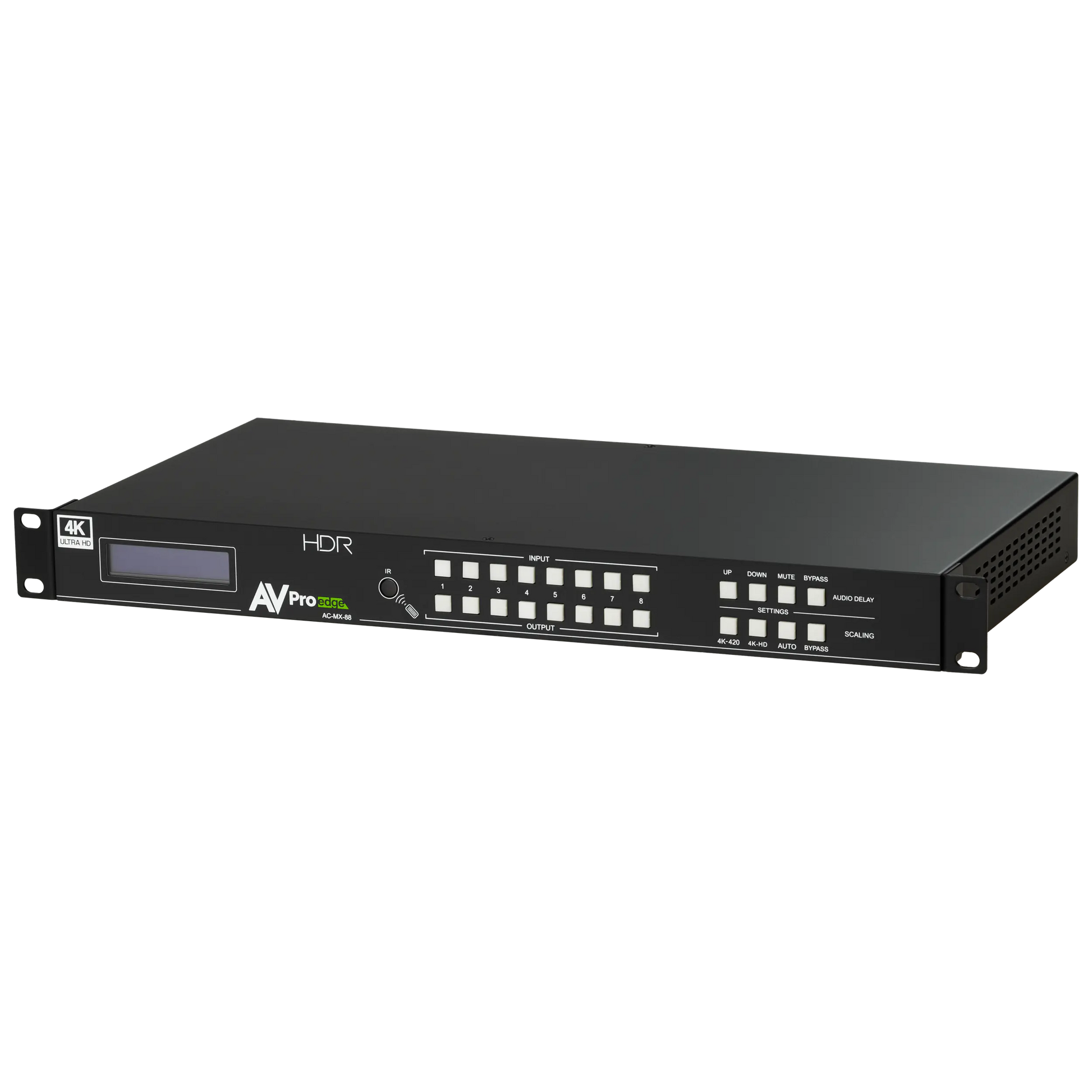

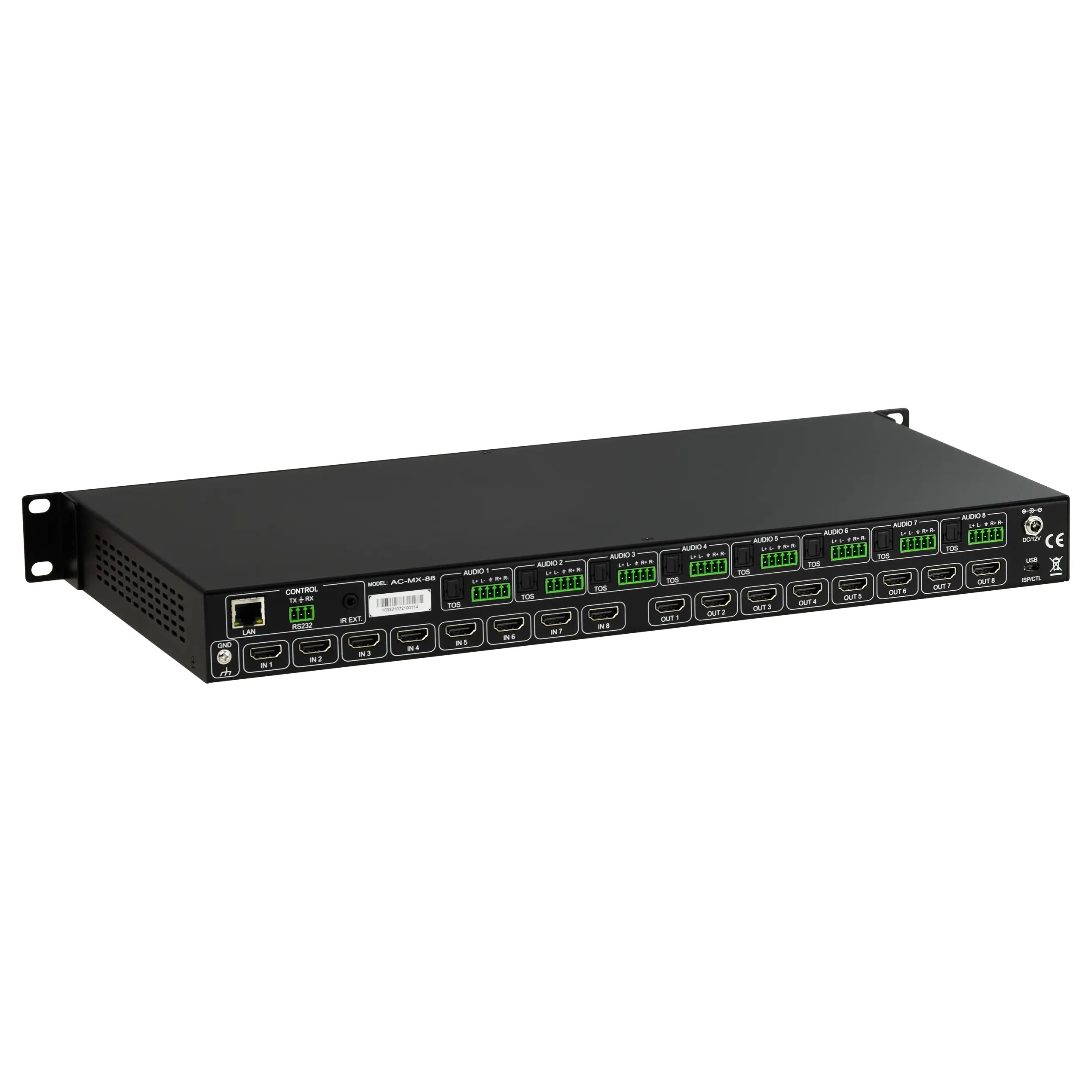

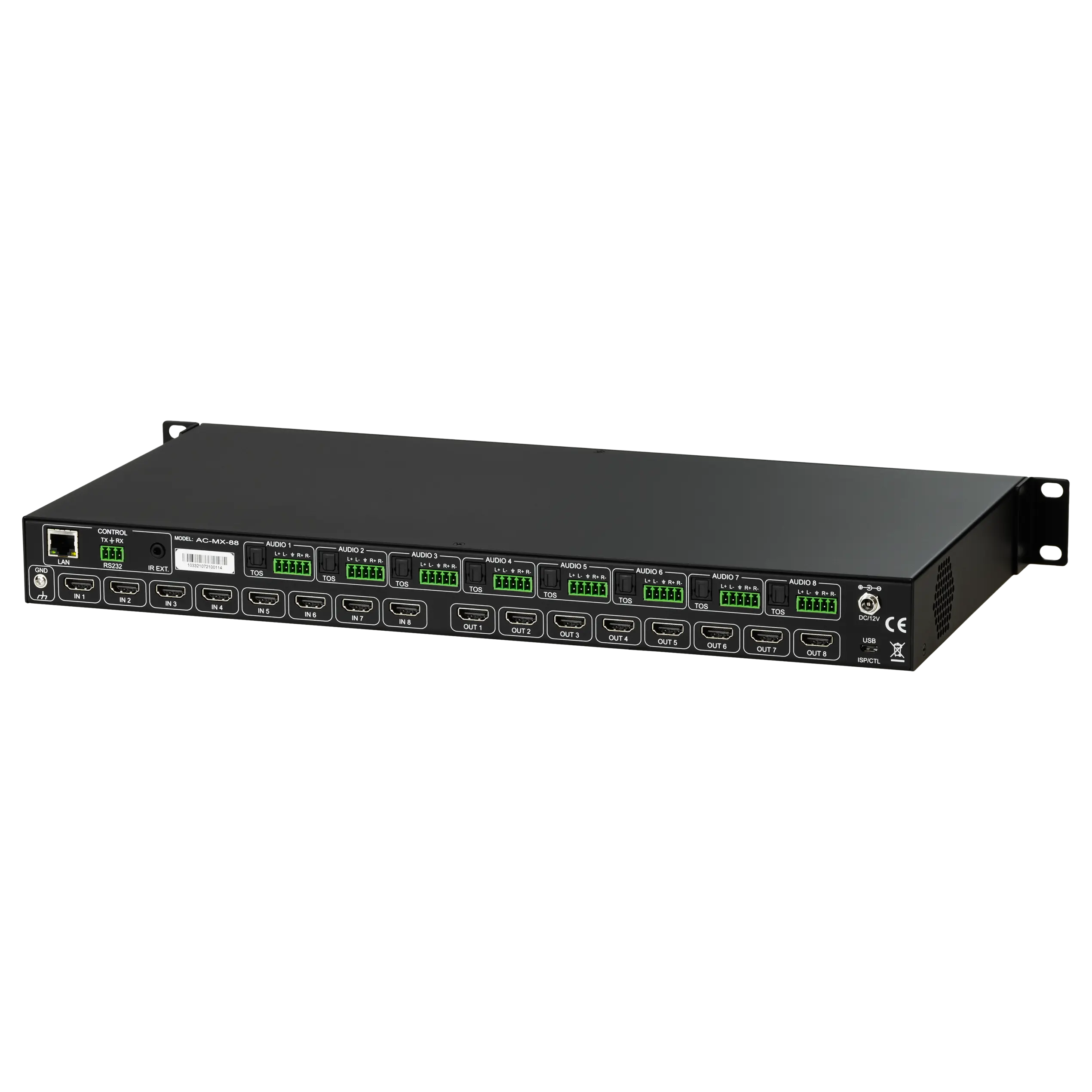

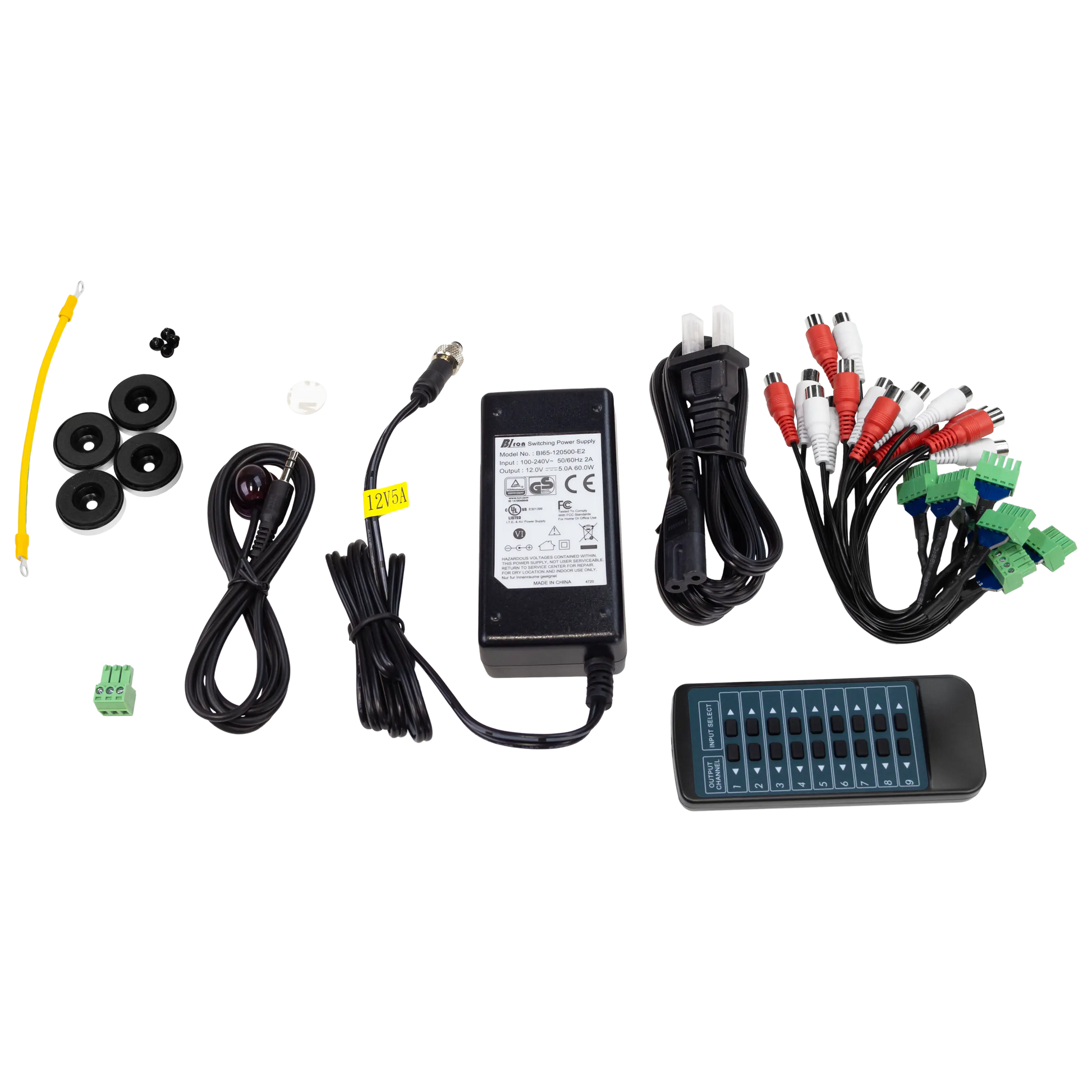

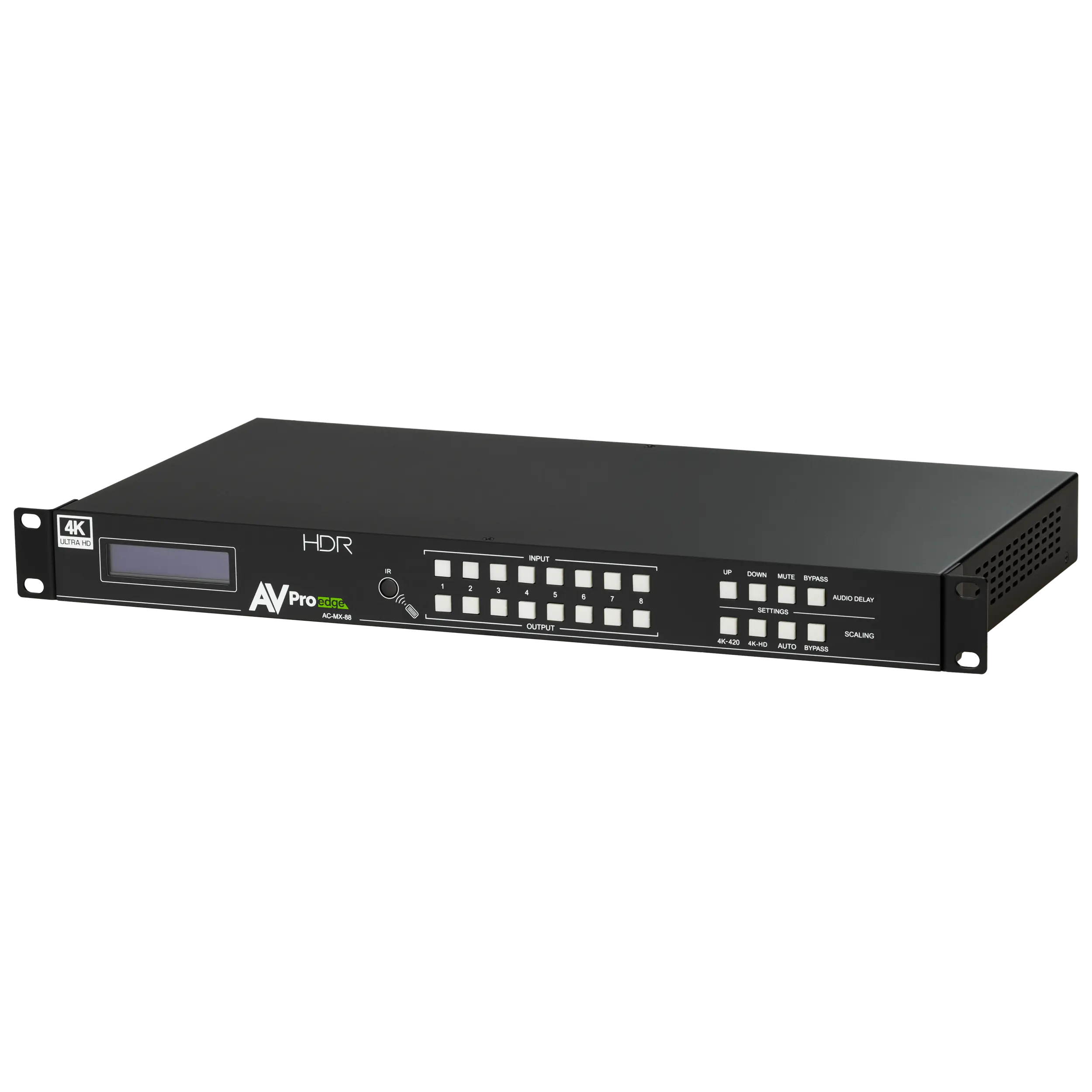

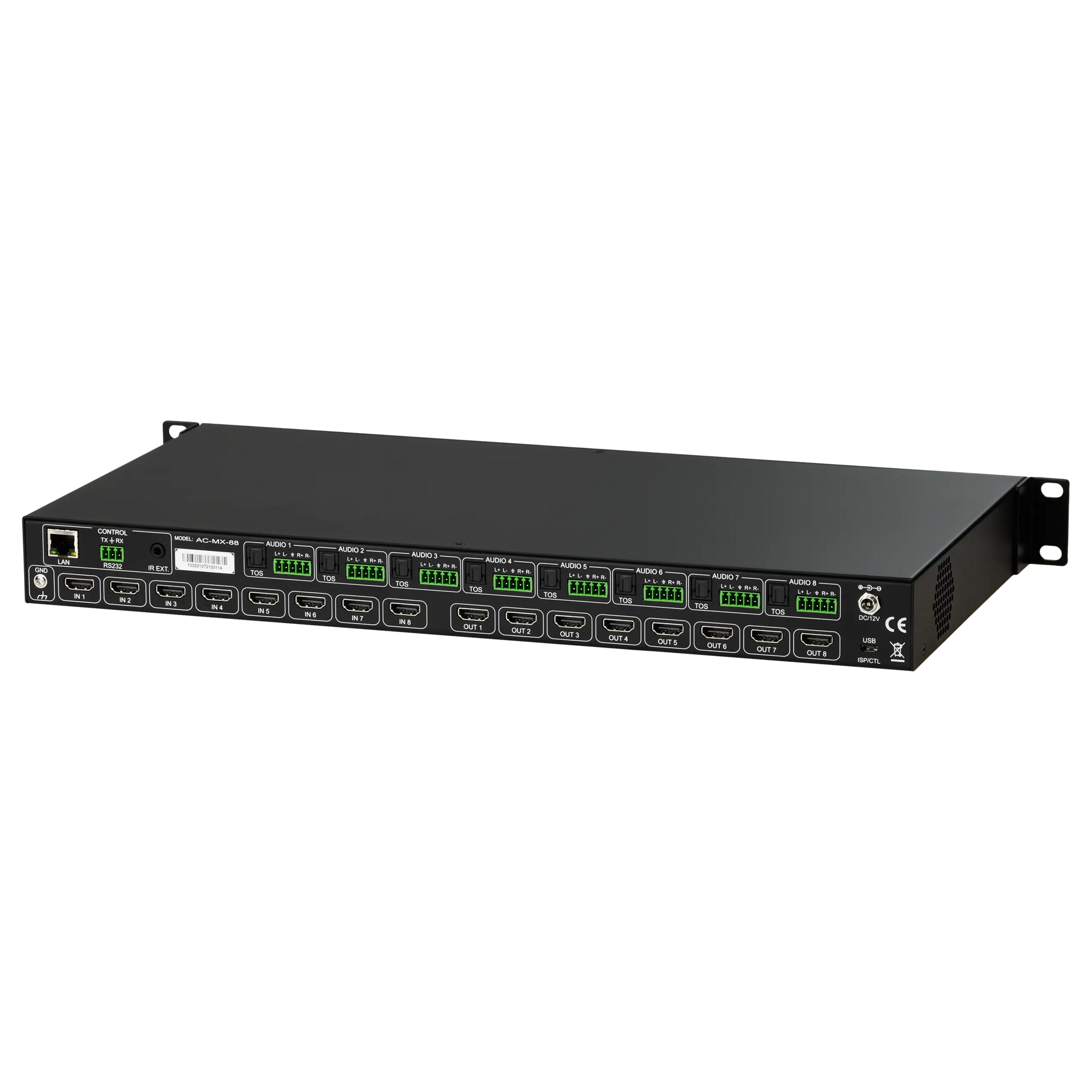

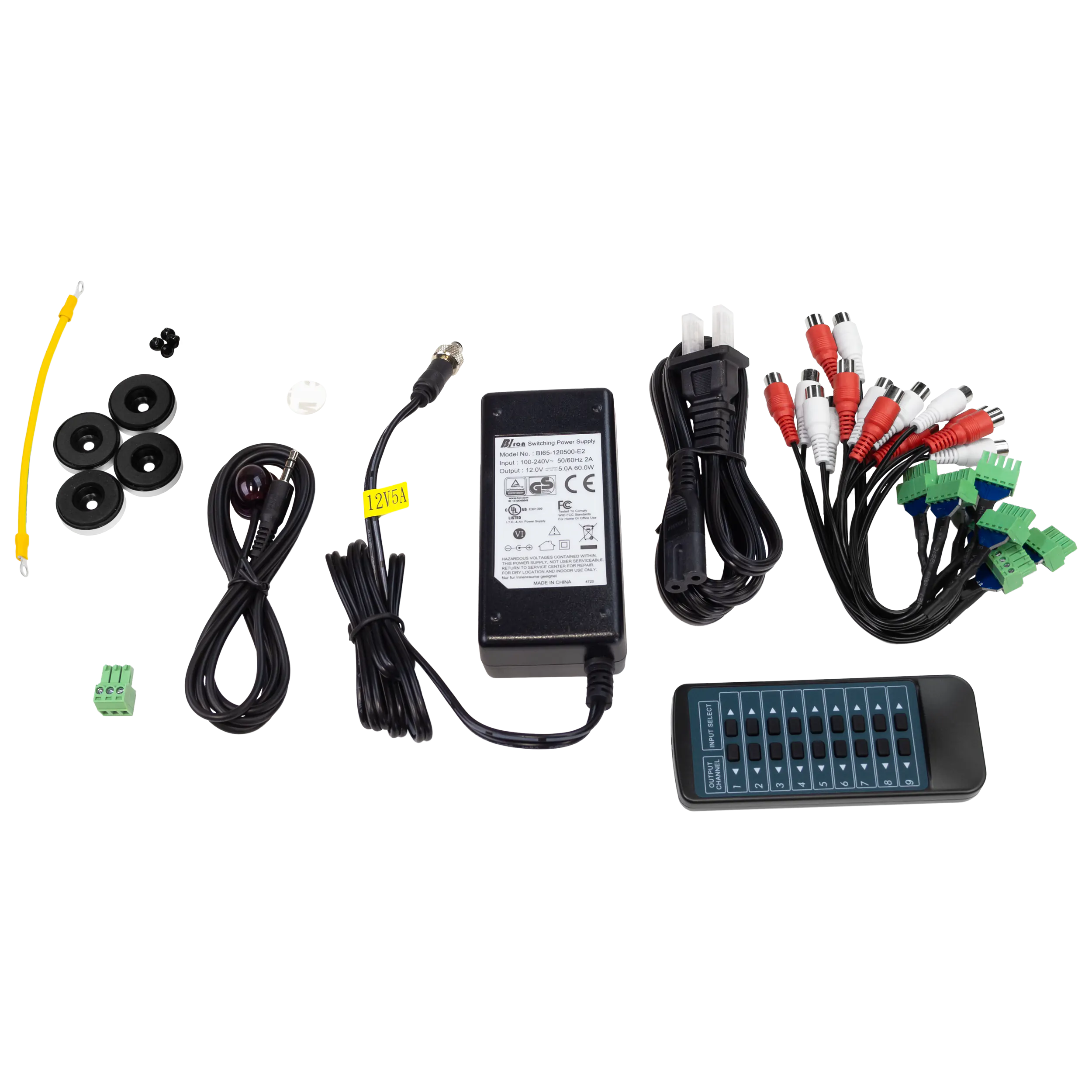

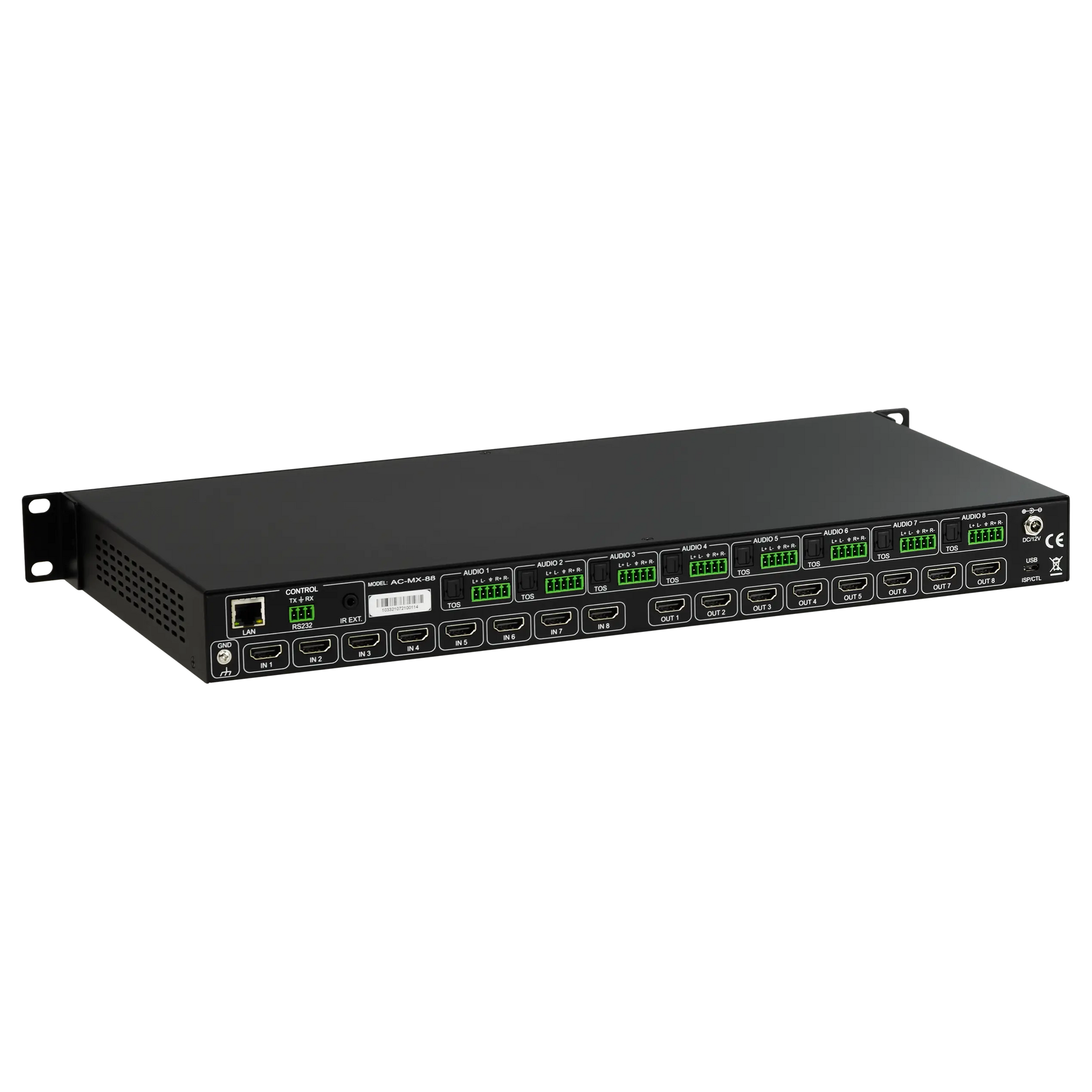

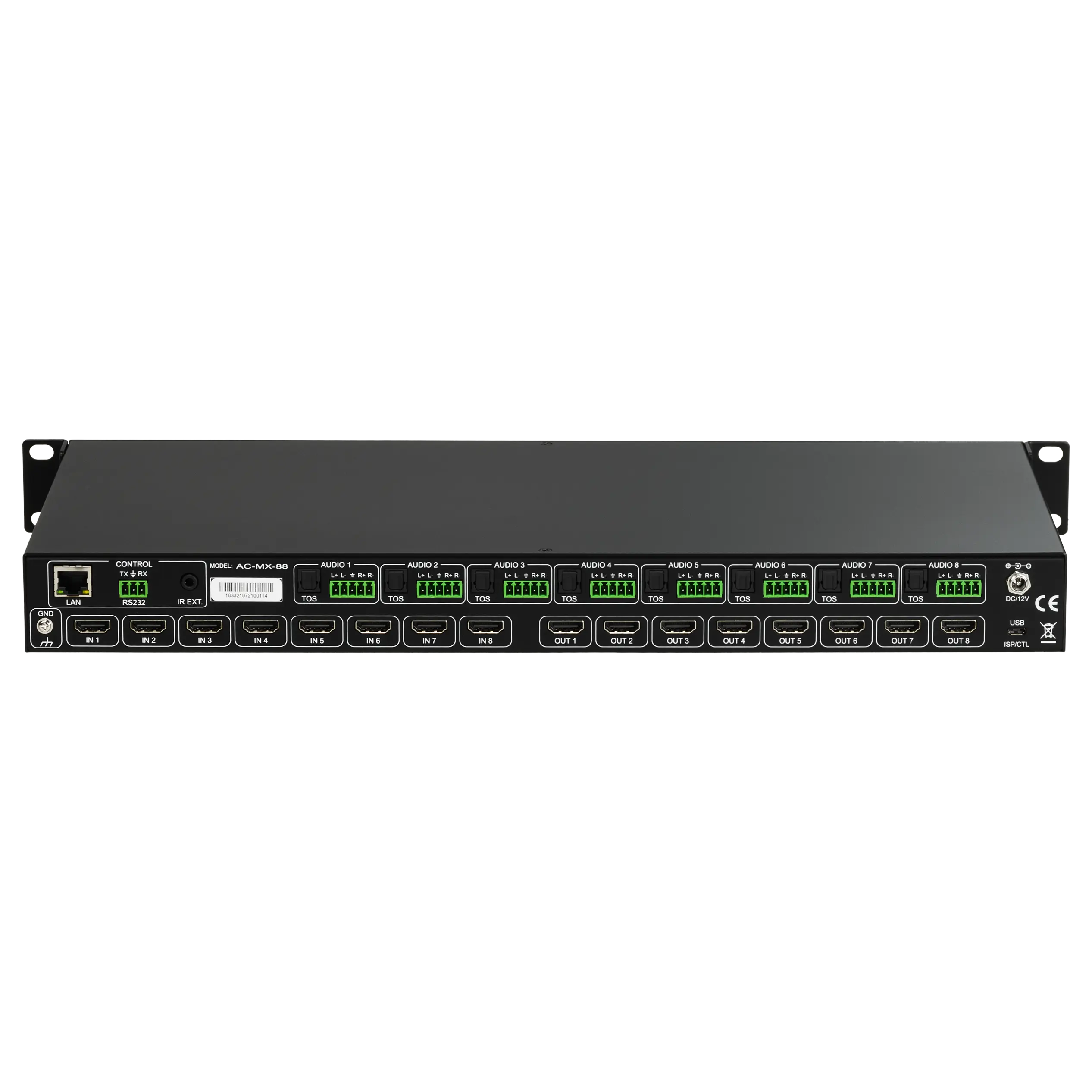

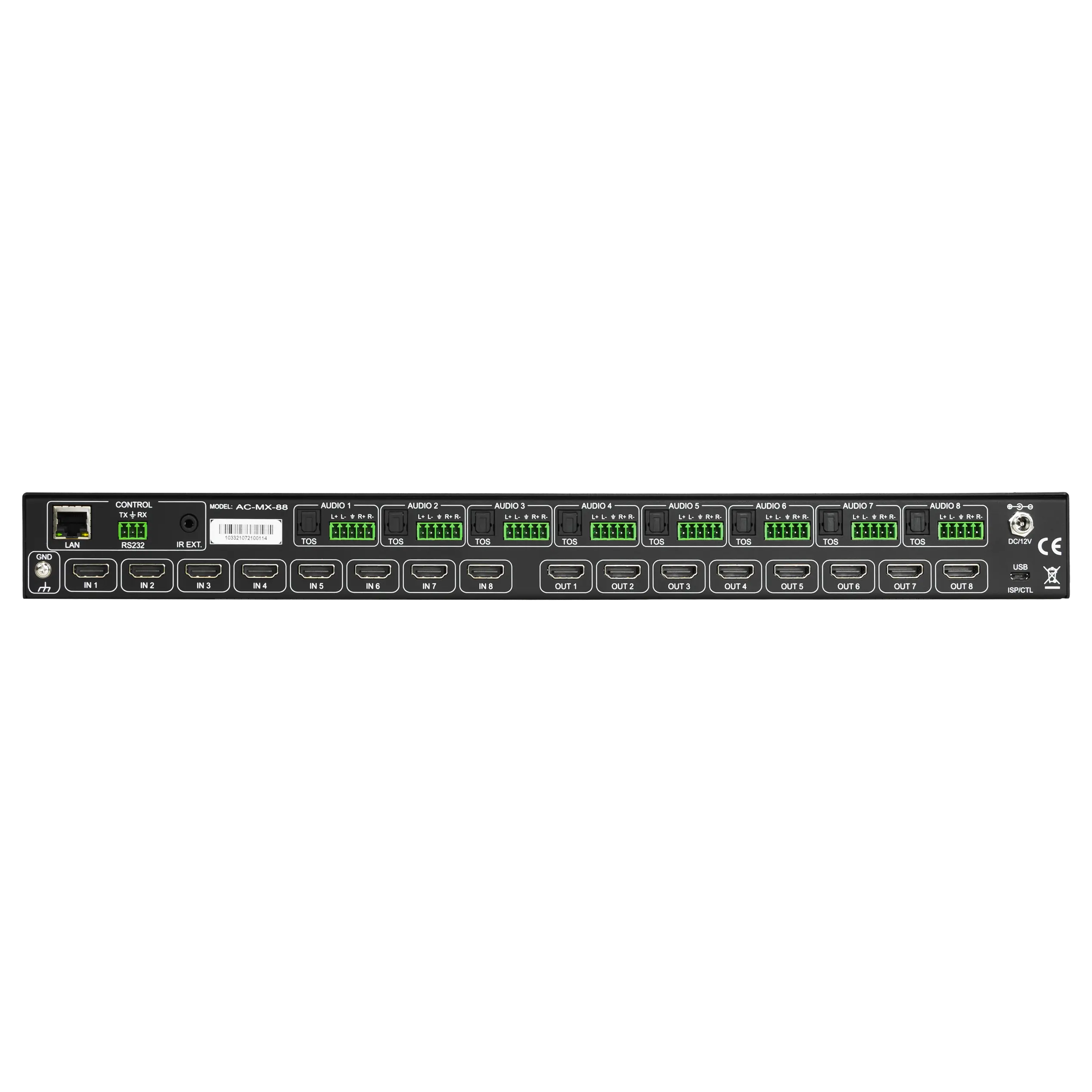

AC-MX-88 – 8x8 HDMI-Matrix-Switcher

Der AVPro Edge AC-MX-88 ist ein 8x8 HDMI-Matrix-Switcher, der HDMI 2.0(a/b), HDCP 2.3, 4K-Videoauflösungen und eine Bandbreite von bis zu 18 Gbit/s unterstützt.
Die integrierte Signalentzerrung und Verstärkung sorgt dafür, dass das HDMI-Signal auch über lange Kabelstrecken verlustfrei übertragen wird.

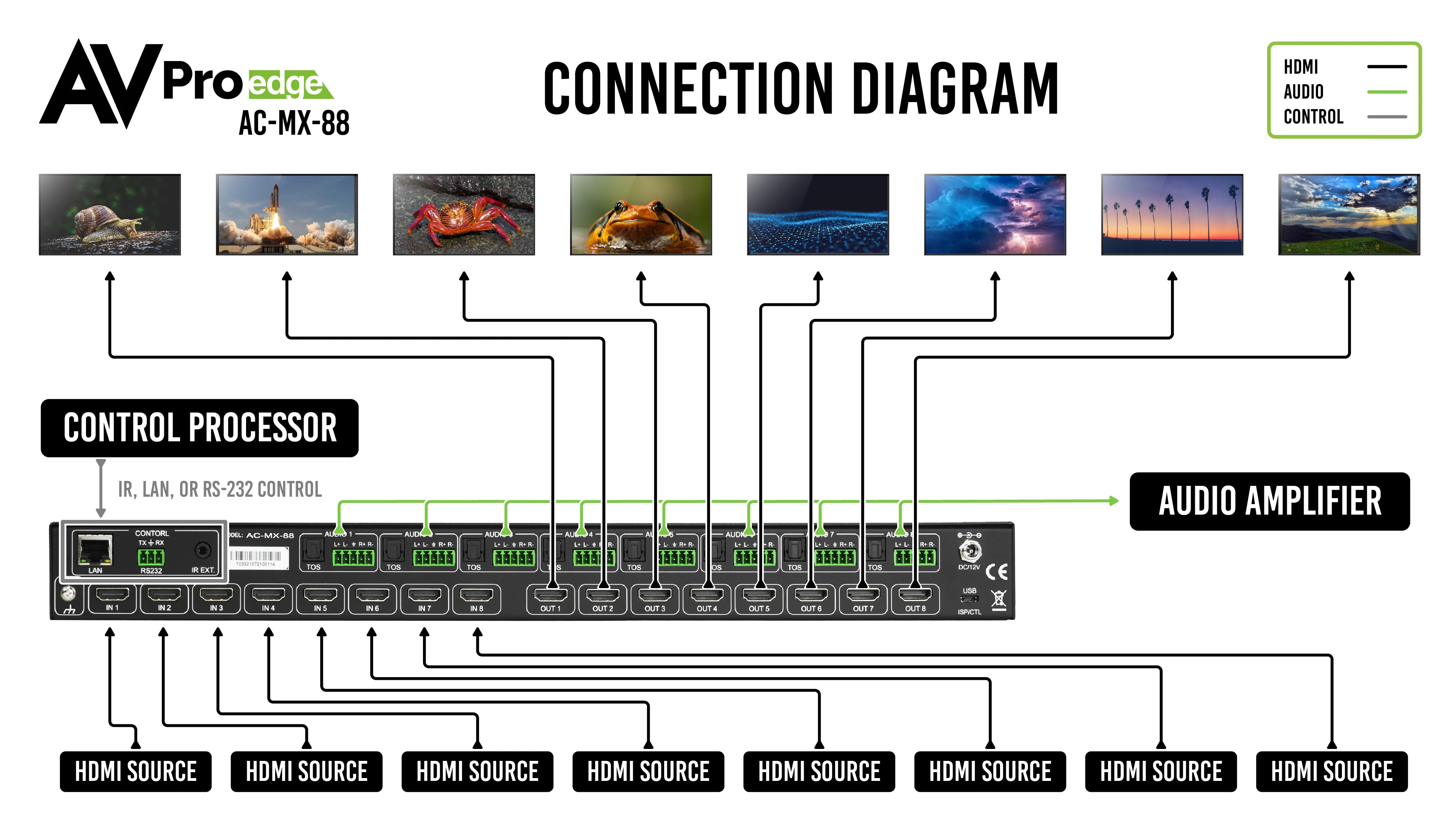

So können beliebige Quellen – wie Blu-ray-, UHD-Player, Satellitenreceiver, Spielekonsolen oder PCs – auf jedes angeschlossene Display geschaltet werden.

---

Zuverlässige Leistung & flexible Signalverarbeitung

Der AC-MX-88 beseitigt typische Probleme in modernen AV-Systemen:

• Audio kommt vor dem Video (Lip-Sync-Fehler)

• EDID-Kompatibilitätsprobleme

• Gemischte Systeme mit älteren Displays

Mit integriertem Audio-Delay lassen sich Lippensynchronisationsprobleme direkt am Gerät beheben.
Dank integrierter Scaler bleibt die 4K-Bildqualität selbst dann erhalten, wenn ältere 1080p-Displays im System genutzt werden.
Das vollständige EDID-Management ermöglicht maximale Flexibilität bei der Integration verschiedenster Quellen und Displays.

---

AVPro Edge User Interface (AEUI)

Die Verwaltung von HDMI-Signalen kann komplex sein – von Signaltypen, HDR-Formaten bis hin zu HDCP-Schutzmechanismen.
Mit der AVPro Edge Benutzeroberfläche (AEUI) gibt AVPro Edge den Installateuren die volle Kontrolle zurück.

Vorteile der AEUI:

• Webbasierte Oberfläche – Setup, Steuerung und Fehlerdiagnose im Browser

• Individuelle EDID-Strings können erstellt werden, um Signale perfekt an Displays anzupassen

• Skalierung und Signaloptimierung für ältere Bildschirme

• Intuitive Navigation für Einsteiger und Profis gleichermaßen

Die AEUI wurde von Grund auf neu entwickelt, basierend auf dem Feedback und den Anforderungen professioneller Integratoren – keine angepasste Fremdsoftware, sondern eine eigene AVPro Edge-Entwicklung.

---

HDBaseT Compatibility Mode (HDBT-C)

Diese exklusive AVPro Edge-Technologie ermöglicht die Konvertierung von hochbandbreitigen Signalen (9–18 Gbit/s) für den Einsatz mit HDBaseT-Transmittern.
Der proprietäre Algorithmus reduziert die Bandbreite, ohne das Bild merklich zu beeinflussen.
So lassen sich HDR- und High-Bandwidth-Signale auch über lange Distanzen zuverlässig an Displays übertragen, die keine 18 Gbit/s unterstützen.

Das Beste daran: Diese Funktion ist pro Ausgang individuell steuerbar – maximale Kontrolle für Installateure.

---

4K-Downscaling & Chroma-Anpassung

Jeder Ausgang verfügt über einen integrierten Scaler, der 4K-Quellen auf 1080p herunter skalieren kann.
Damit sind auch gemischte Systeme mit älteren Displays problemlos nutzbar.
Zusätzlich kann das Gerät Chroma-Subsampling von 4:4:4 auf 4:2:0 reduzieren, um die Kompatibilität mit älteren Endgeräten sicherzustellen.

Andere Matrixsysteme „verlangsamen“ das gesamte System bei nur einem 1080p-Display – der AC-MX-88 nicht.

---

Erweitertes EDID-Management

Mit 29 integrierten EDIDs, darunter HDR-optimierte Profile, gehört das „kein Bild“-Problem der Vergangenheit an.
Installateure können:

• Eine vorkonfigurierte EDID wählen

• EDIDs von angeschlossenen Displays auslesen und zuweisen

• Alles per Knopfdruck steuern

Ergebnis: Eine stabile und anpassbare Signalverbindung, die perfekt auf jede Quelle und jedes Display abgestimmt ist.

---

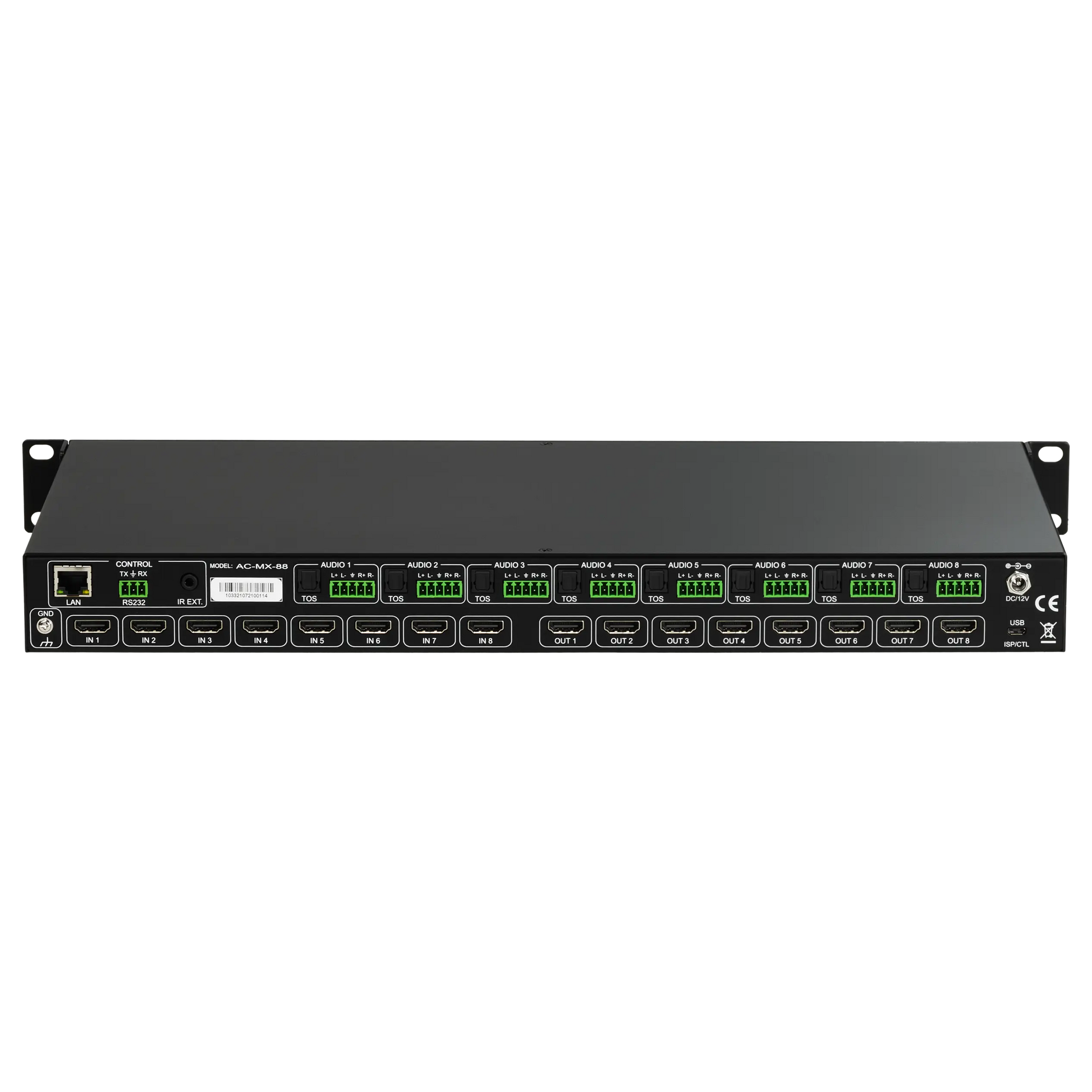

Dual Audio De-Embedding

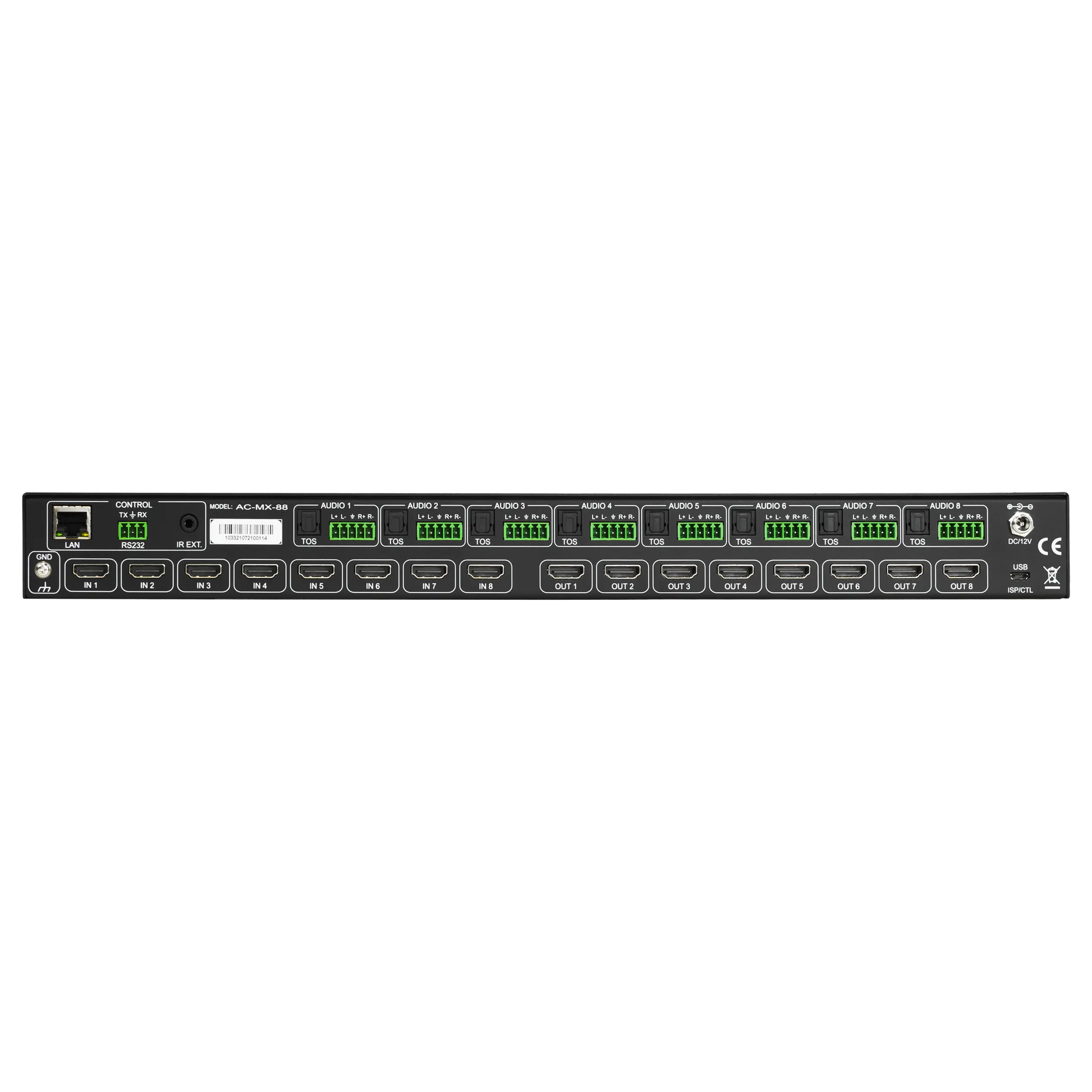

Der AC-MX-88 bietet vielseitige Audio-Extraktionsoptionen für maximale Flexibilität:

• Analoger Stereoausgang (2CH PCM) über L/R-Ports
  (Hinweis: Nur 2CH PCM – für Downmixing siehe AC-AVDM-AUHD oder AXION-Serie)

• Vier digitale Toslink-Ausgänge, die 7CH LPCM, Dolby Digital, Dolby Digital+, DTS und DTS Master Audio unterstützen

Routing-Modi für extrahiertes Audio:

1. An Ausgang gebunden – Audio folgt dem Videosignal (Standardmodus)

2. An Eingang gebunden – Audio bleibt an der Quelle fixiert

3. Unabhängig (Matrixmodus) – Audio kann frei geroutet werden, wie eine eigenständige Audiomatrix

---

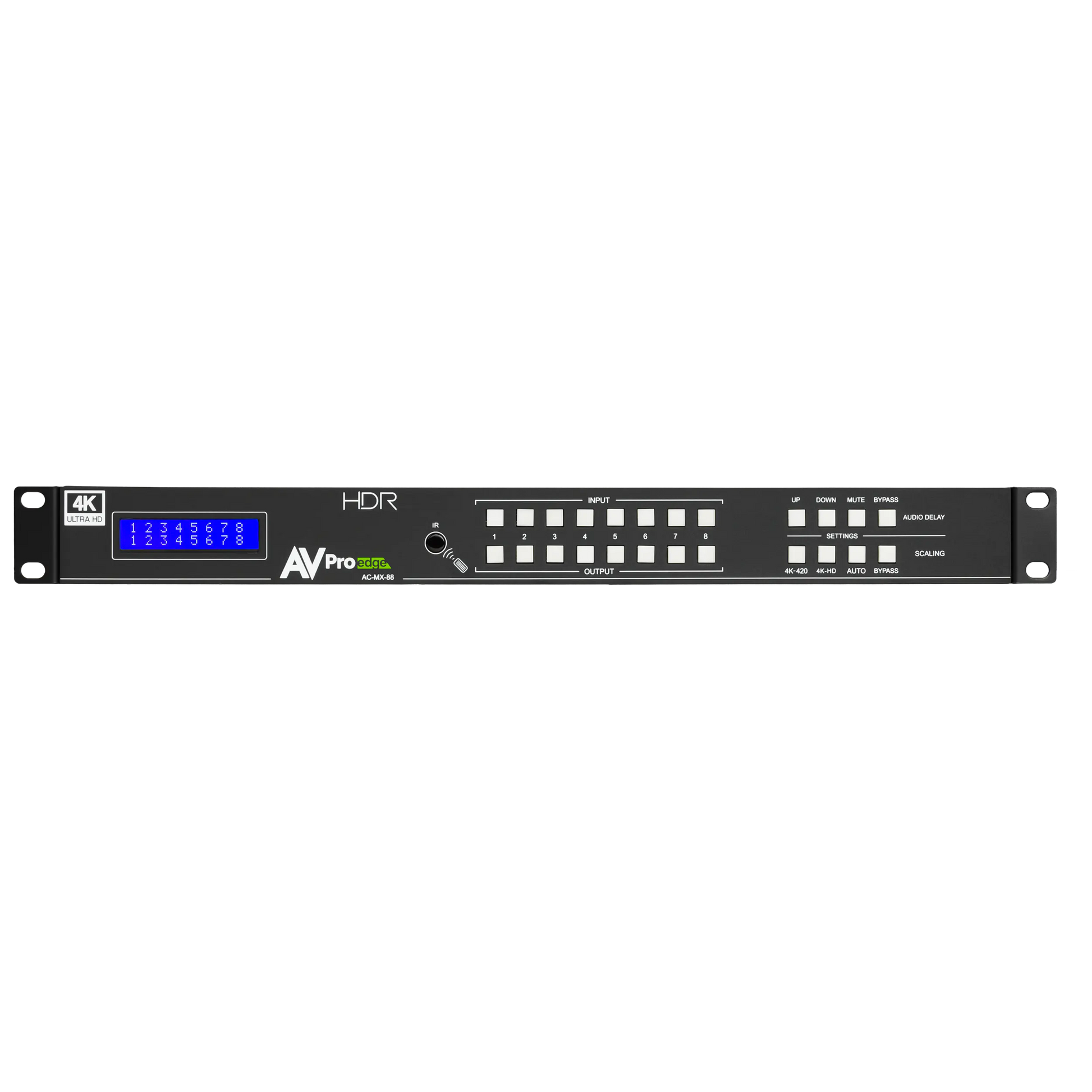

Audio-Delay (Lip-Sync-Korrektur)

Der AC-MX-88 ermöglicht eine individuelle Audioverschiebung pro Ausgang (digital oder analog) mit bis zu 630 ms Verzögerung.

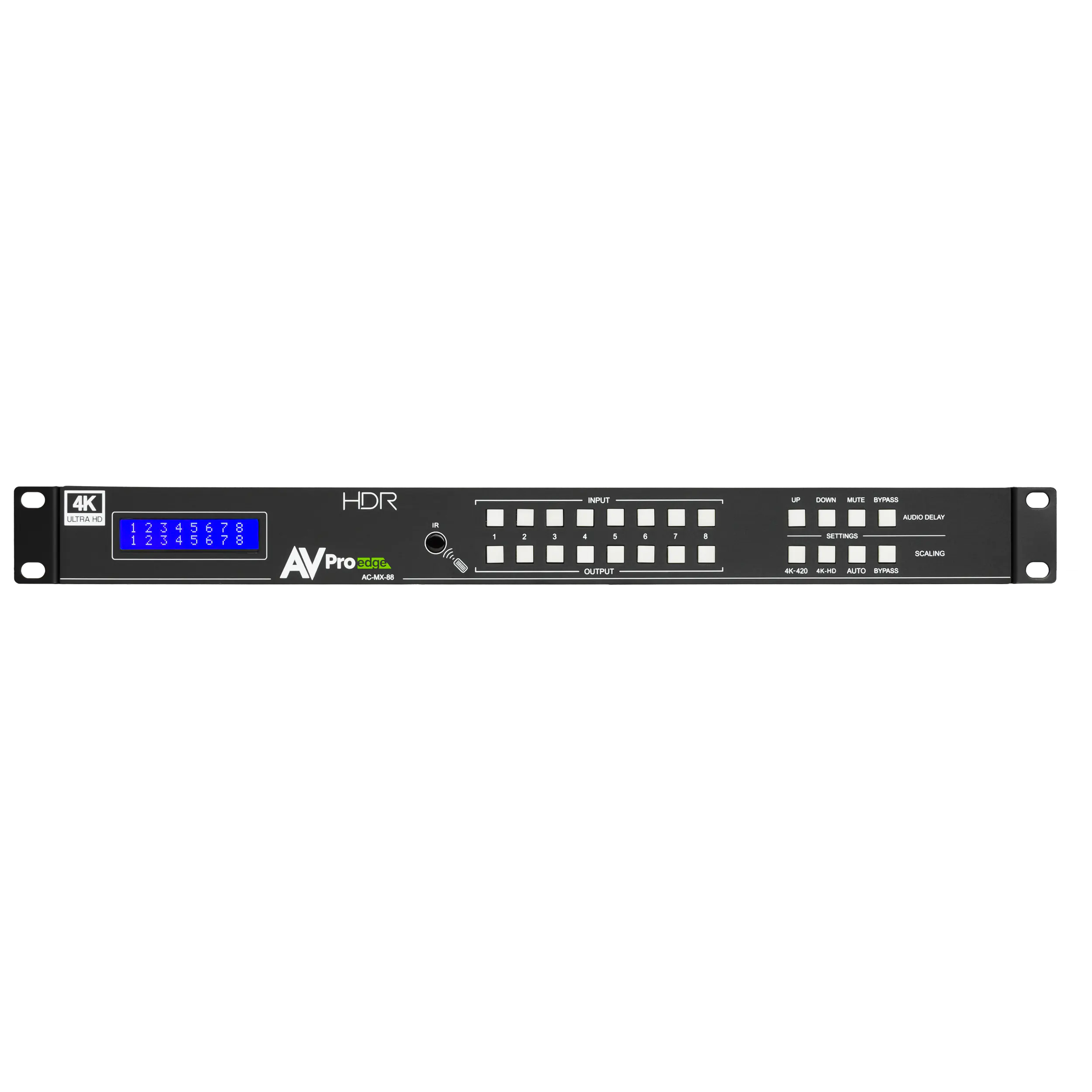

Die Einstellung erfolgt direkt über das Frontpanel – einfach, schnell und präzise.

---

Integrierter Testbildgenerator

Jeder Ausgang verfügt über eigene Testmuster, um die Signalwege hinter der Matrix zu überprüfen.
Dies spart Stunden an Fehlersuche und ermöglicht eine gezielte Diagnose, bevor Probleme entstehen.

---

Einfache Installation & Systemdiagnose

Dank der AEUI-Oberfläche können Installateure unabhängig von ihrer Erfahrung komplexe Videoverteilungssysteme schnell und zuverlässig einrichten.

• Signalüberwachung in Echtzeit

• Diagnose-Tools für HDMI & HDBaseT (Kabel, EDID, Auflösung)

• Schnelle Fehleranalyse, bevor das System übergeben wird

Installateure können sicher sein, dass ihre Installation stabil funktioniert, bevor sie den Einsatzort verlassen – weniger Rückrufe, mehr Effizienz, höhere Rentabilität.

---

Einfache Benutzersteuerung (Admin-Modus)

Integratoren können in der Benutzeroberfläche Nutzer mit eingeschränkten Rechten anlegen – ideal für Bars, Restaurants oder Meetingräume, in denen nur einfache Quellumschaltungen erlaubt sind.
So können Endkunden selbst schalten, ohne Zugriff auf Diagnose- oder Konfigurationseinstellungen zu haben.
Diese Flexibilität ermöglicht Installateuren, mehr Projekte zu realisieren, auch bei begrenzten Kundenbudgets.

---

Technische Highlights

• HDMI 2.0(a/b), HDCP 2.3

• 18 Gbit/s Bandbreite für 4K60 4:4:4

• Dolby Vision, HDR10+, HLG Unterstützung

• 4K → 1080p Downscaling pro Ausgang

• Chroma-Scaling (4:4:4 → 4:2:0)

• 29 EDID-Profile inkl. HDR

• Dual Audio De-Embedding (analog & digital)

• Audio-Delay bis 630 ms pro Ausgang

• Integrierte Testbilder pro Ausgang

• HDBaseT-Kompatibilitätsmodus (HDBT-C)

• AVPro Edge User Interface (AEUI) – Webbasierte Steuerung & Diagnose

• Unterstützung für Crestron, Control4, RTI, ELAN u.v.m.

• Ideal für Heimkino, Gewerbe-AV, Konferenzräume & Multiroom-Systeme
