18Gbps 8x8 HDMI/HDBaseT Matrix Switch

AC-MX-88HDBT – 8x8 HDMI/HDBaseT Matrix-Switcher

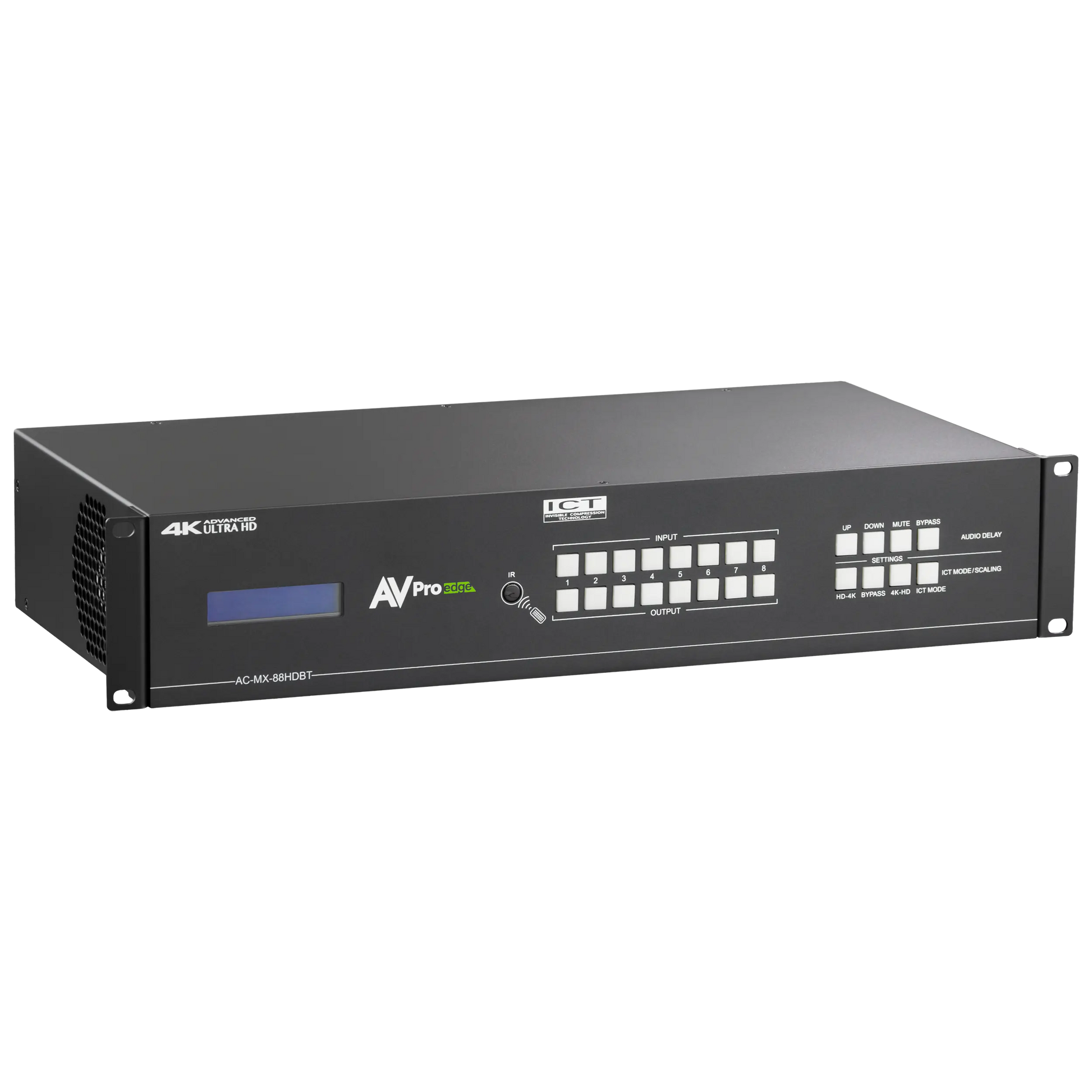

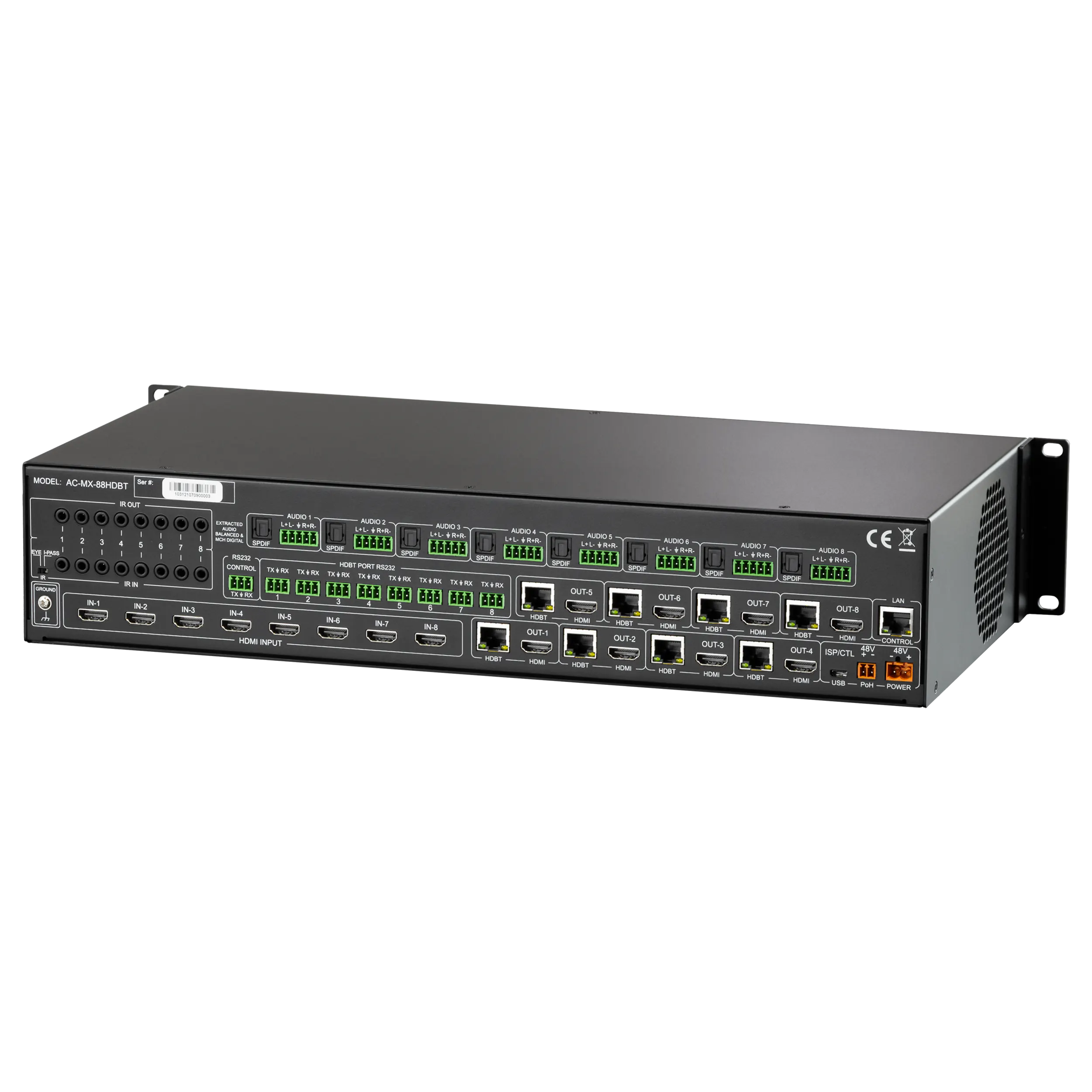

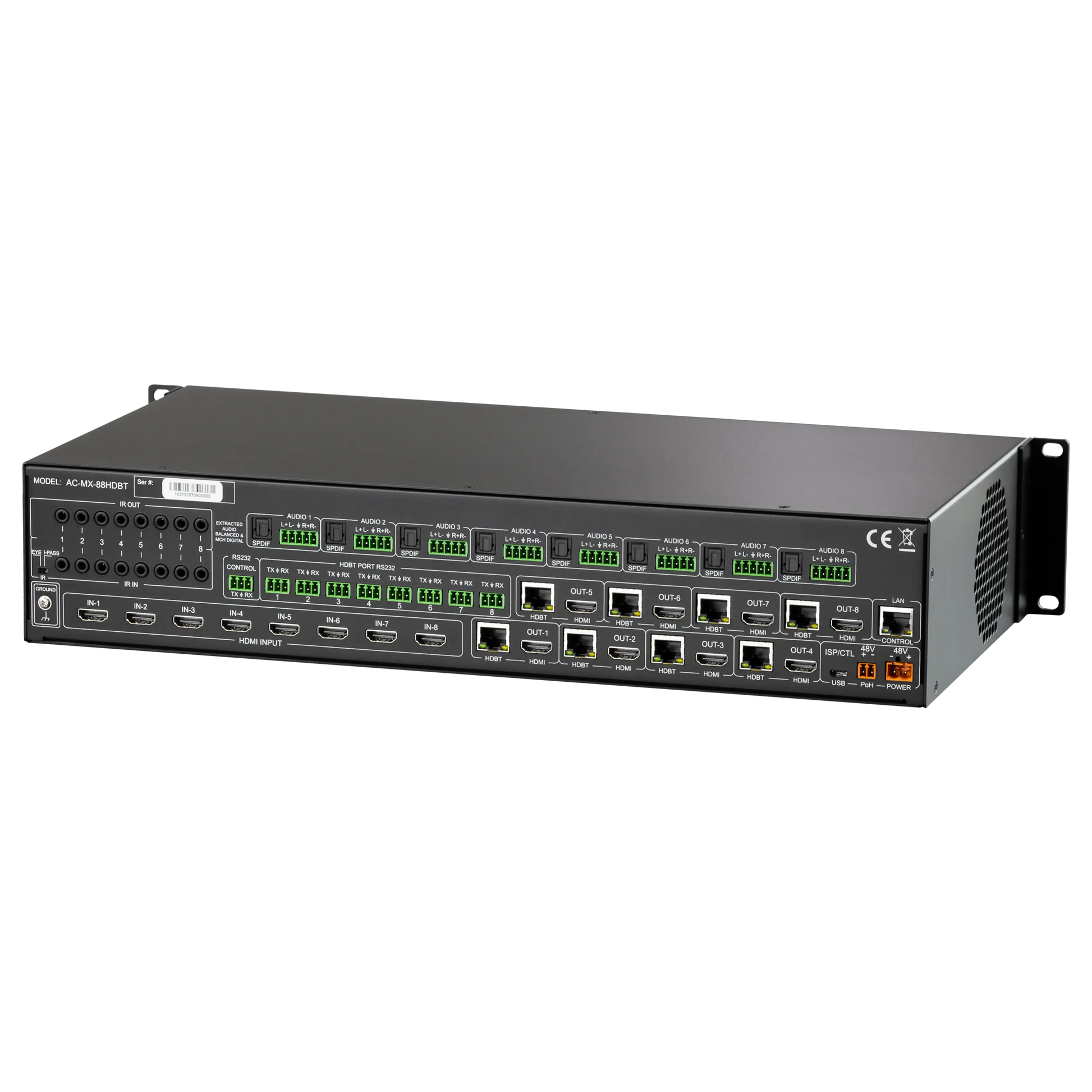

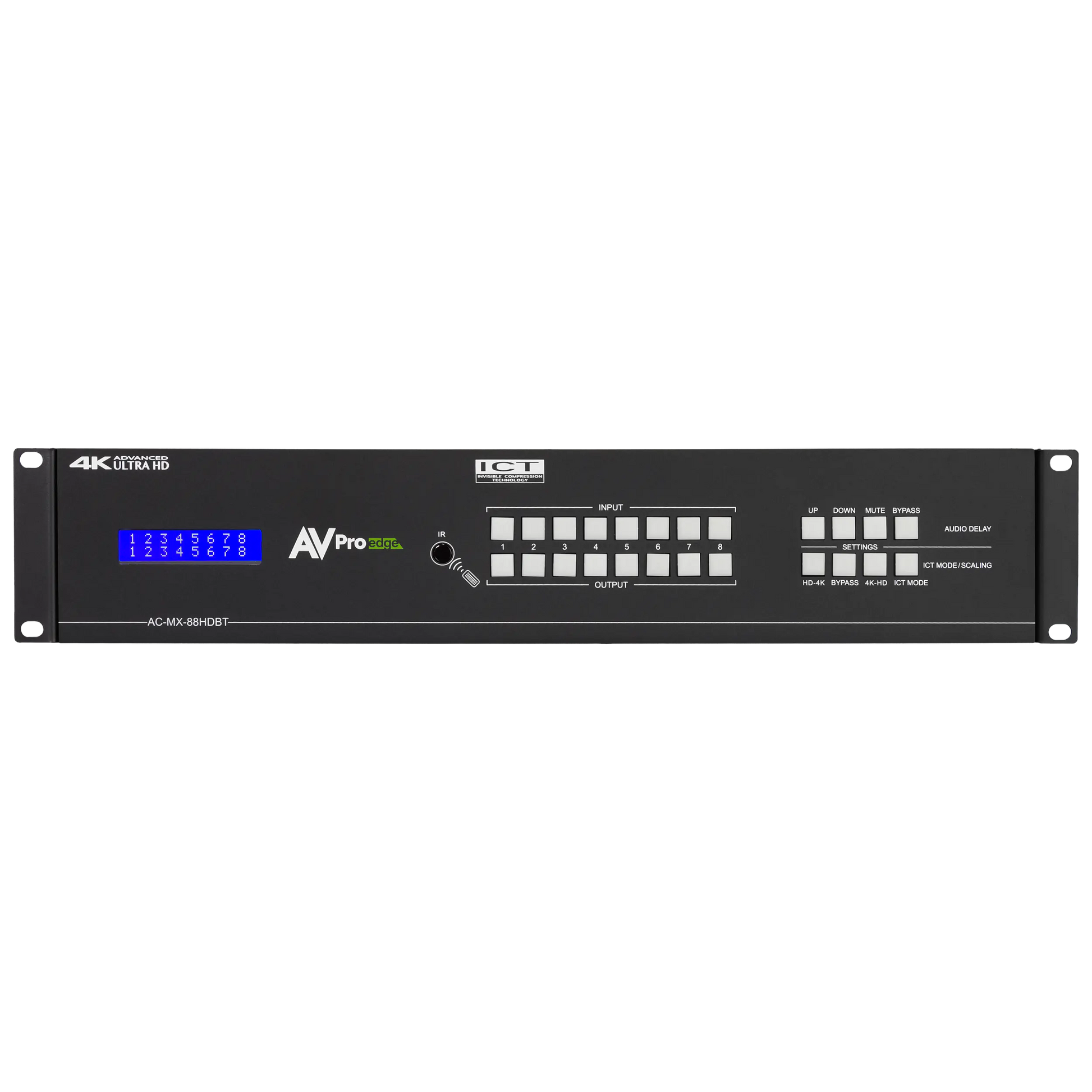

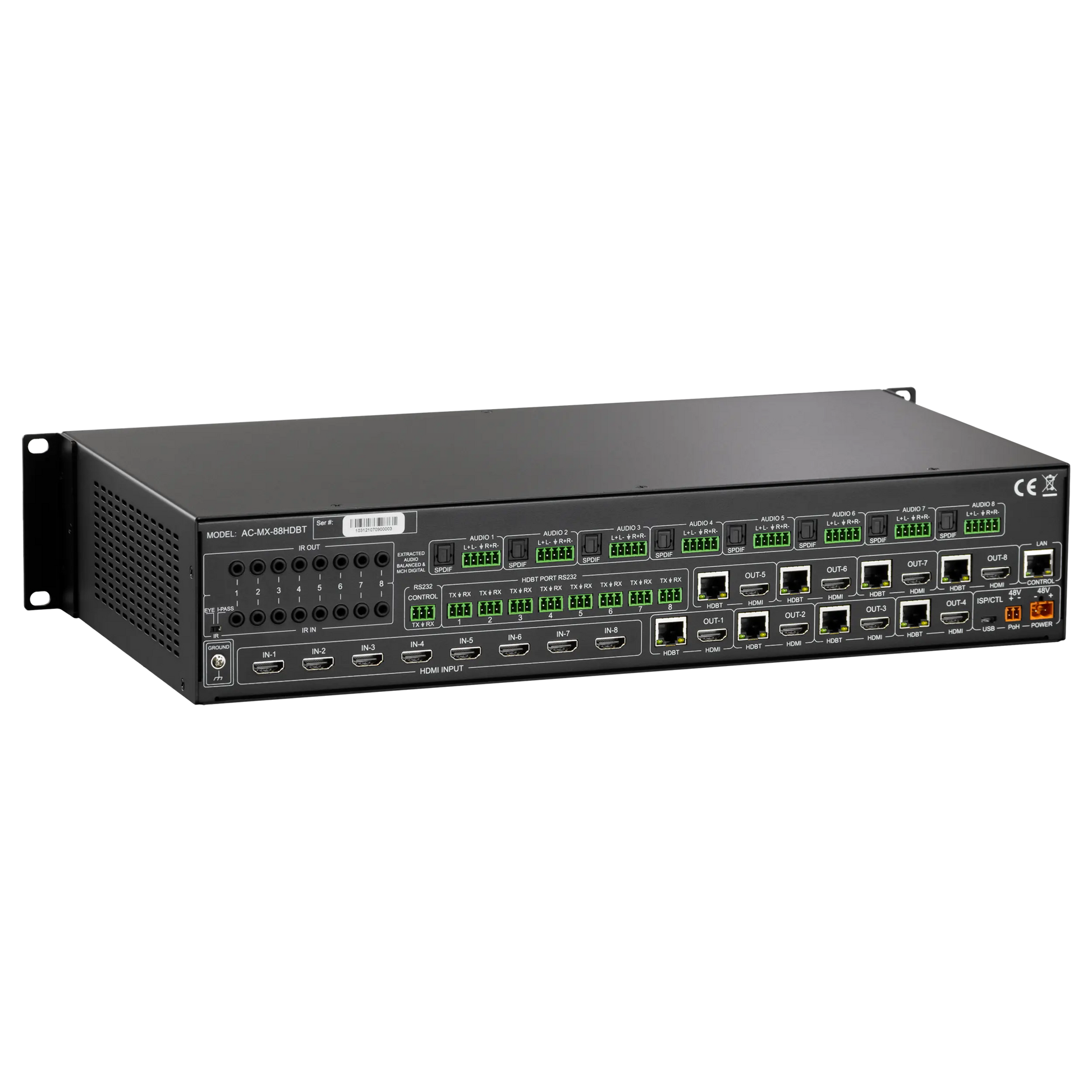

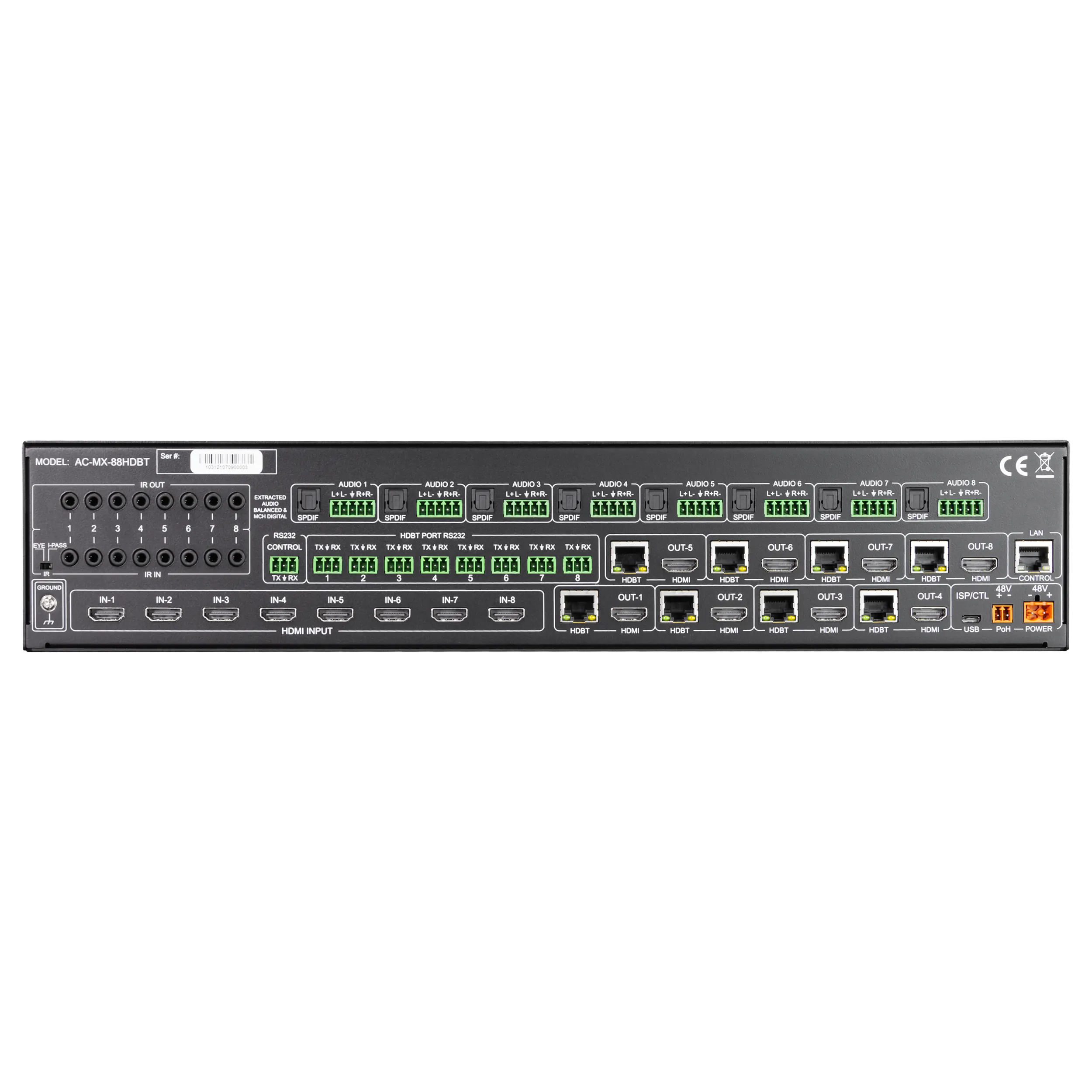

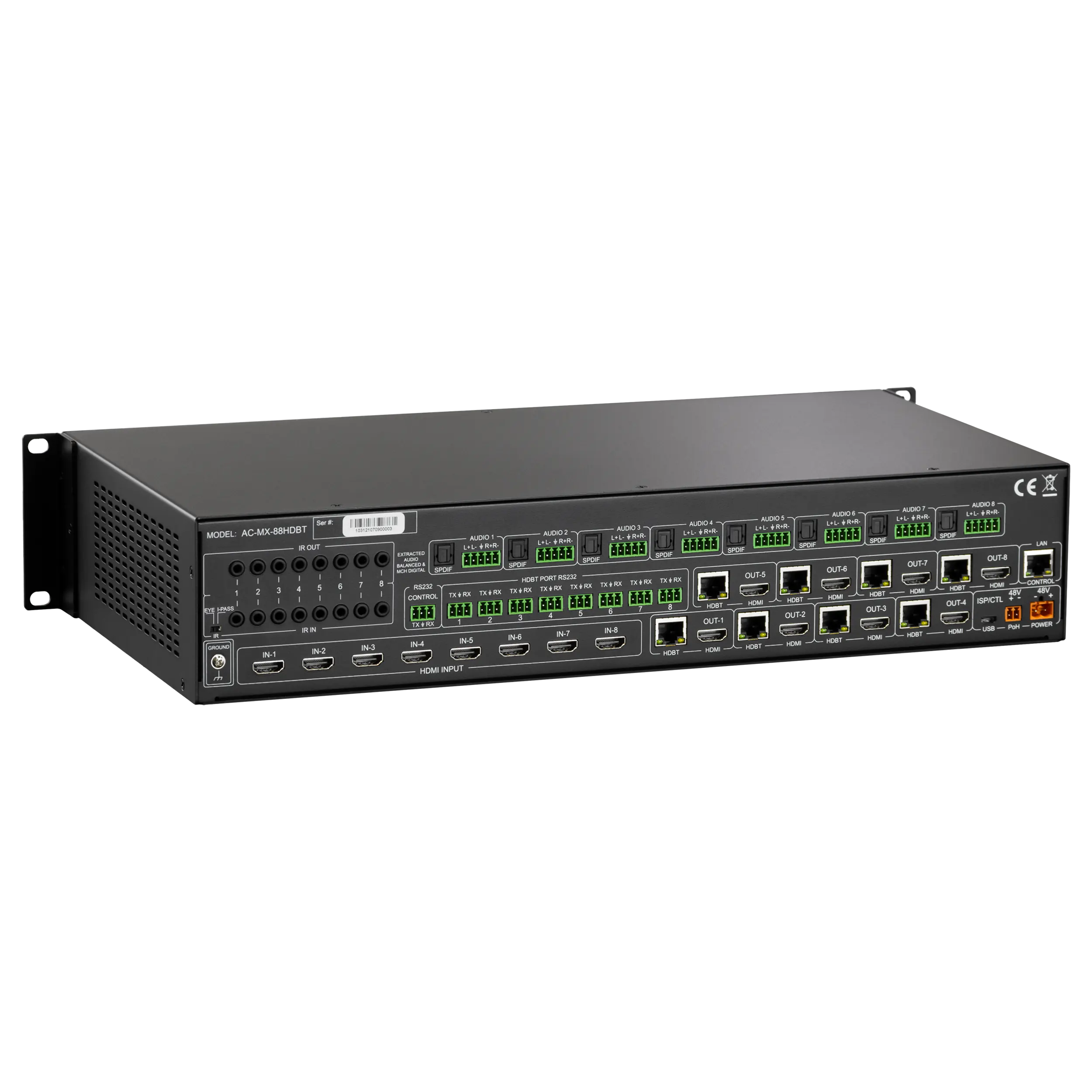

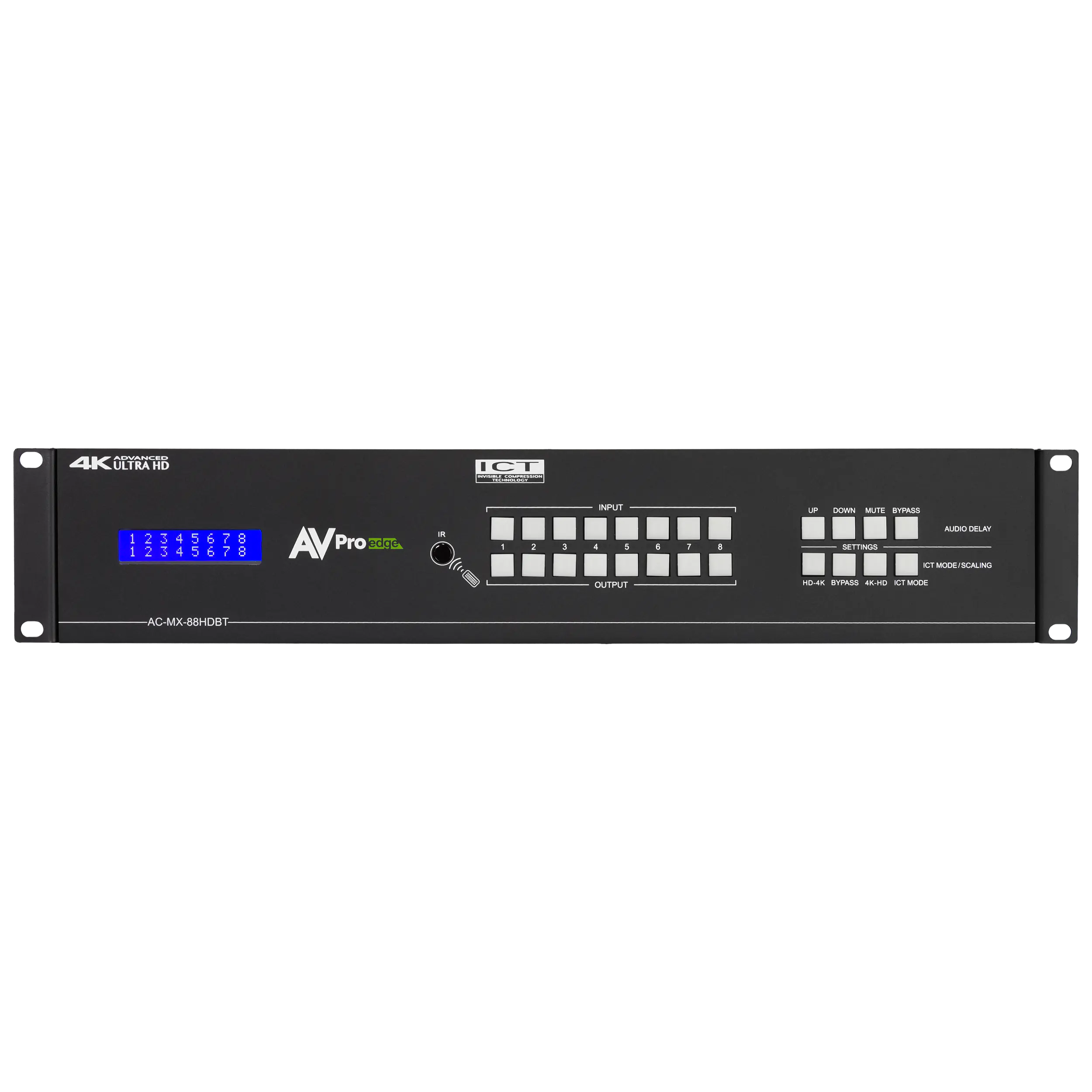

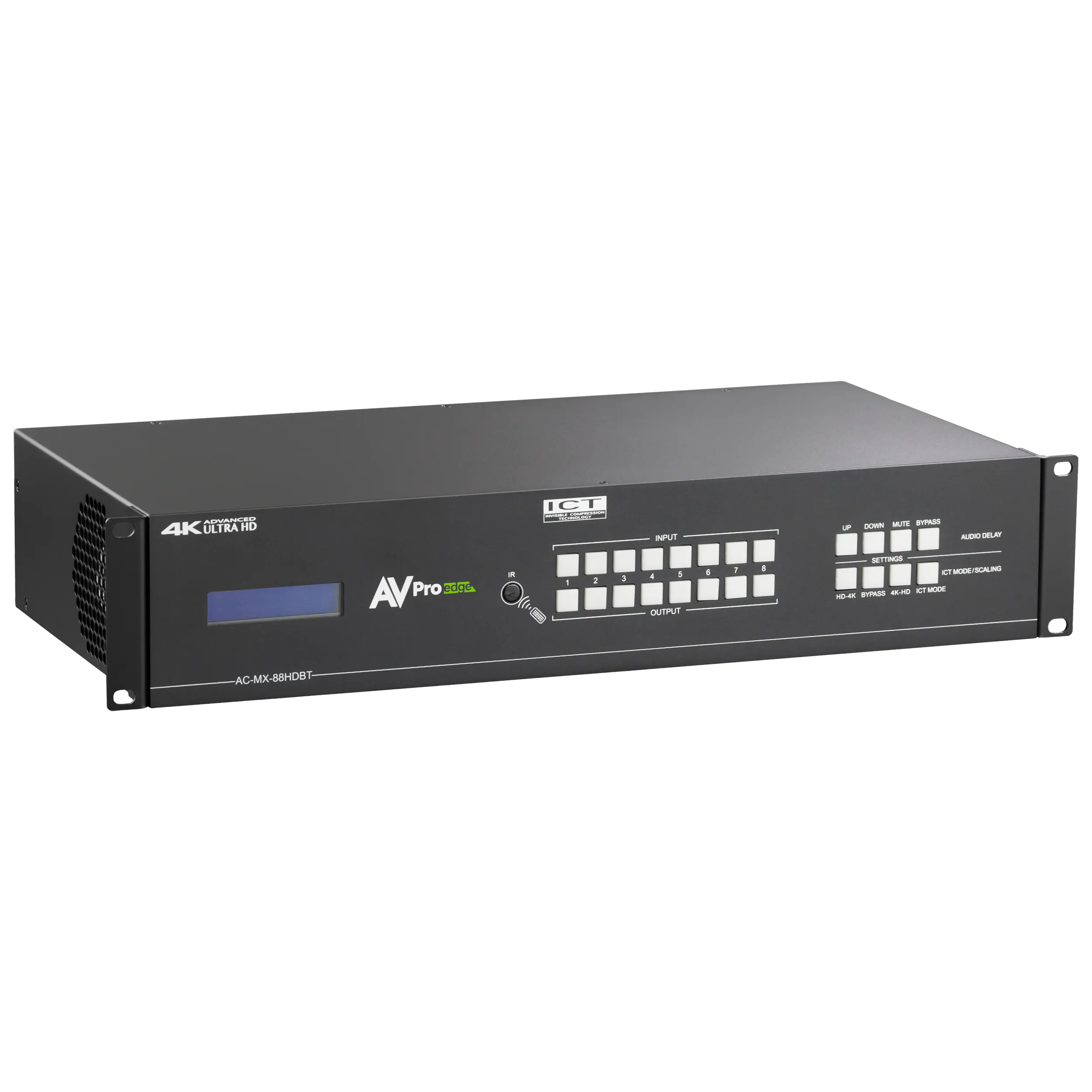

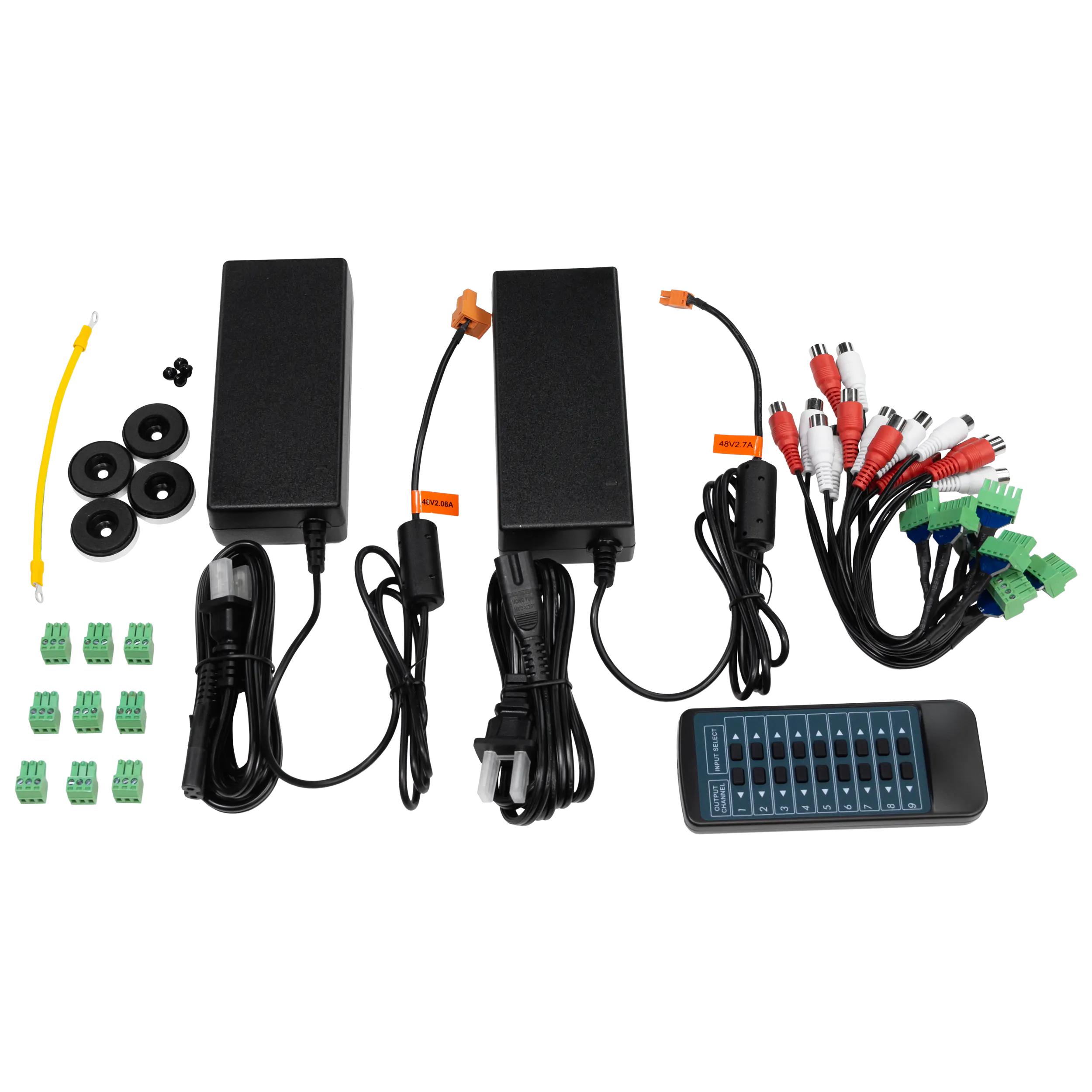

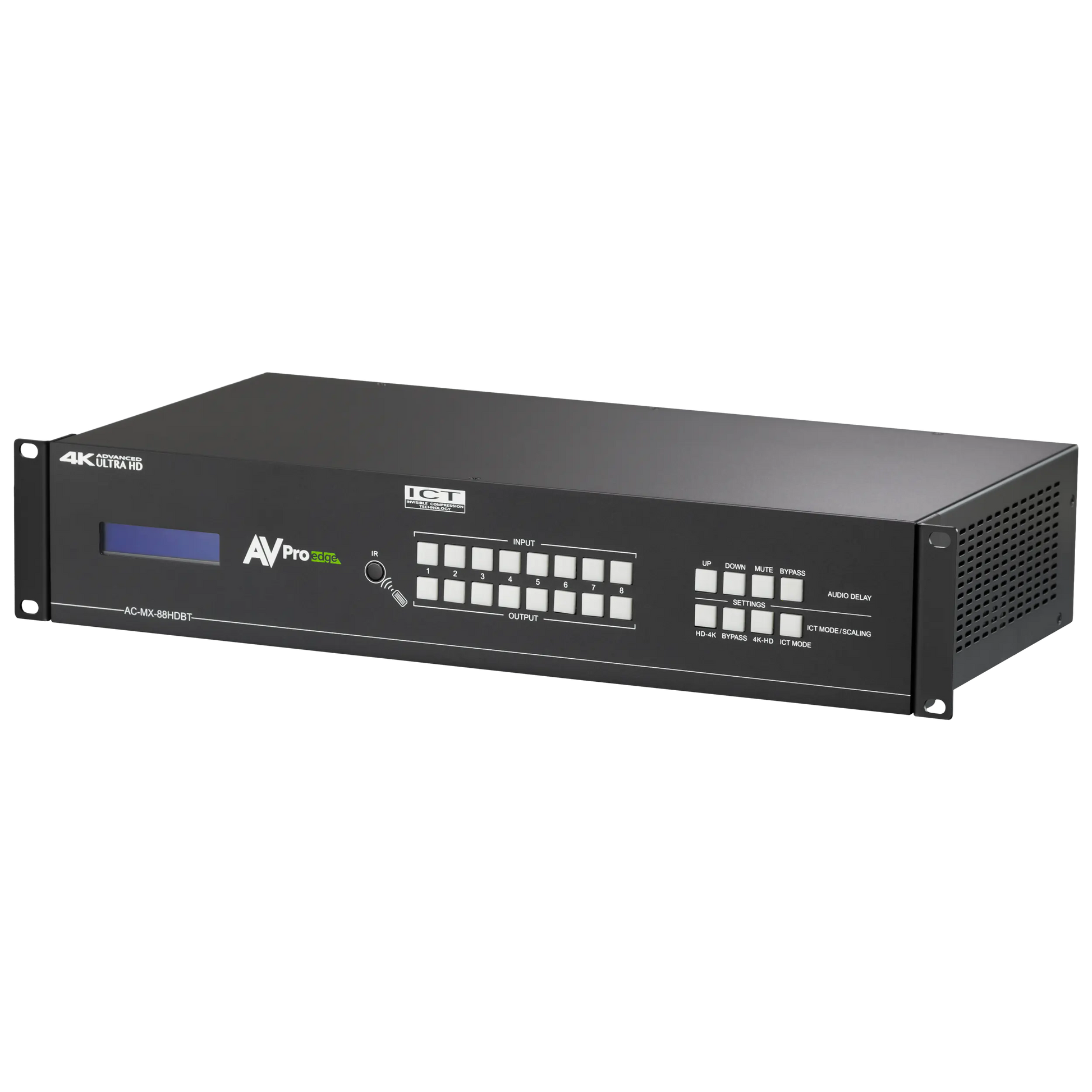

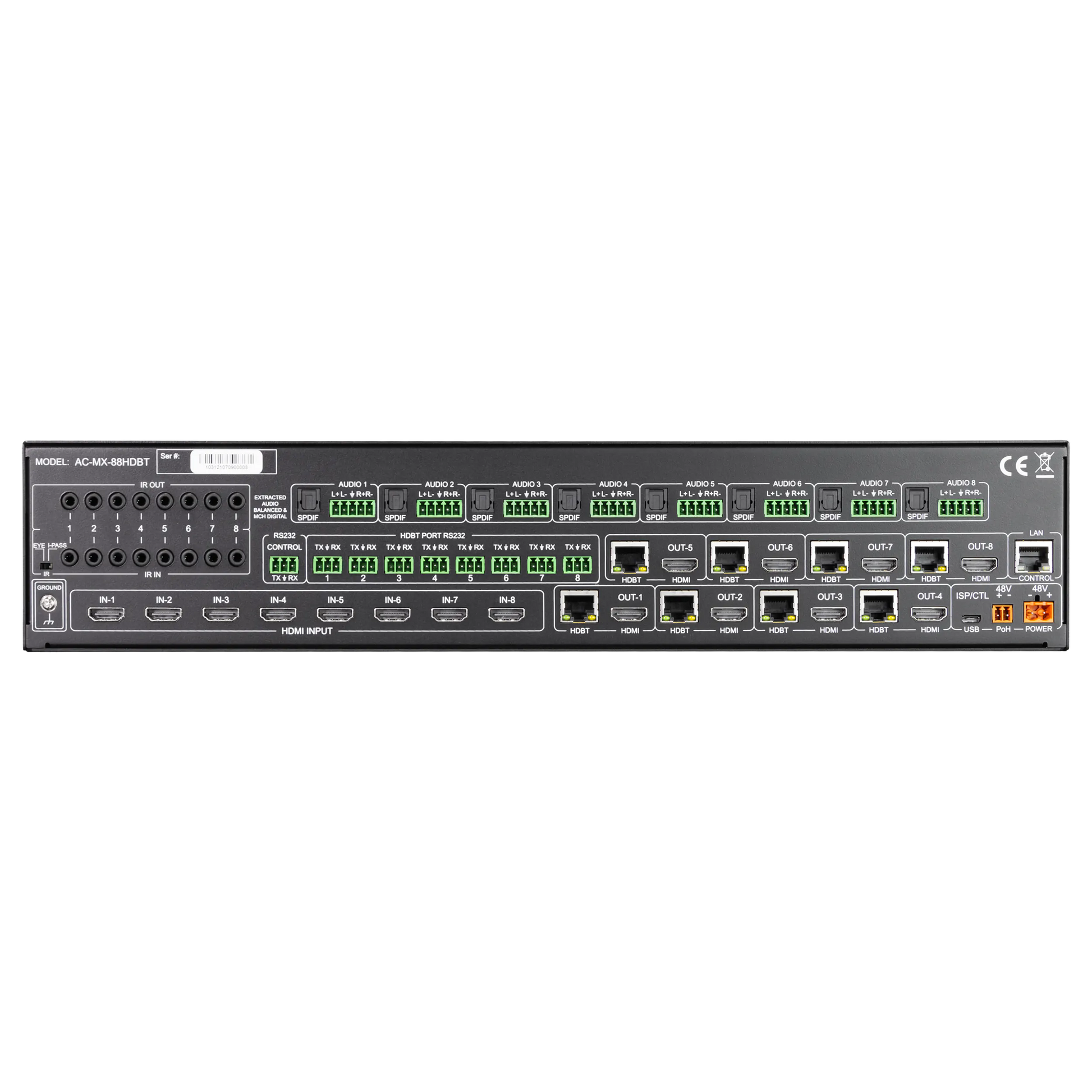

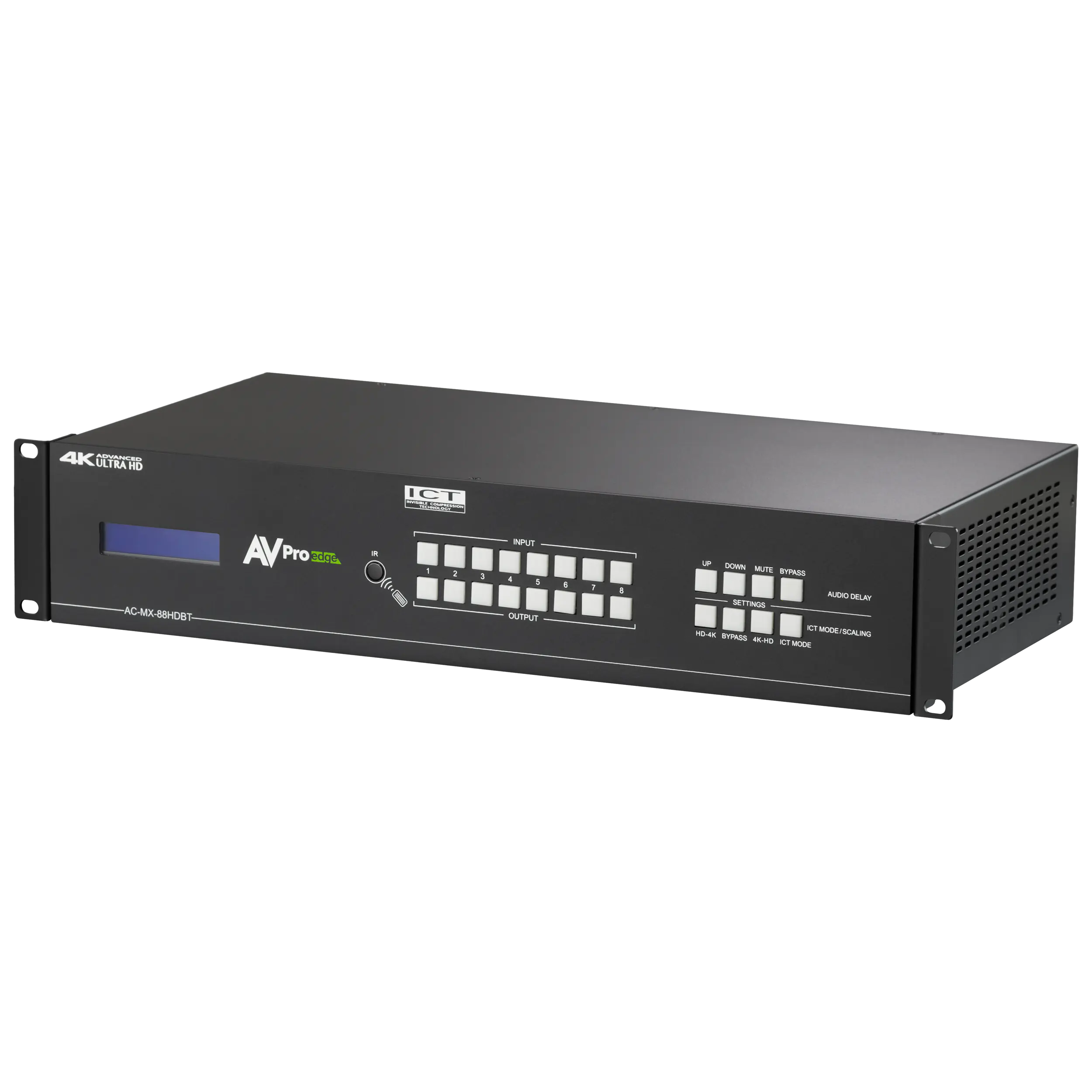

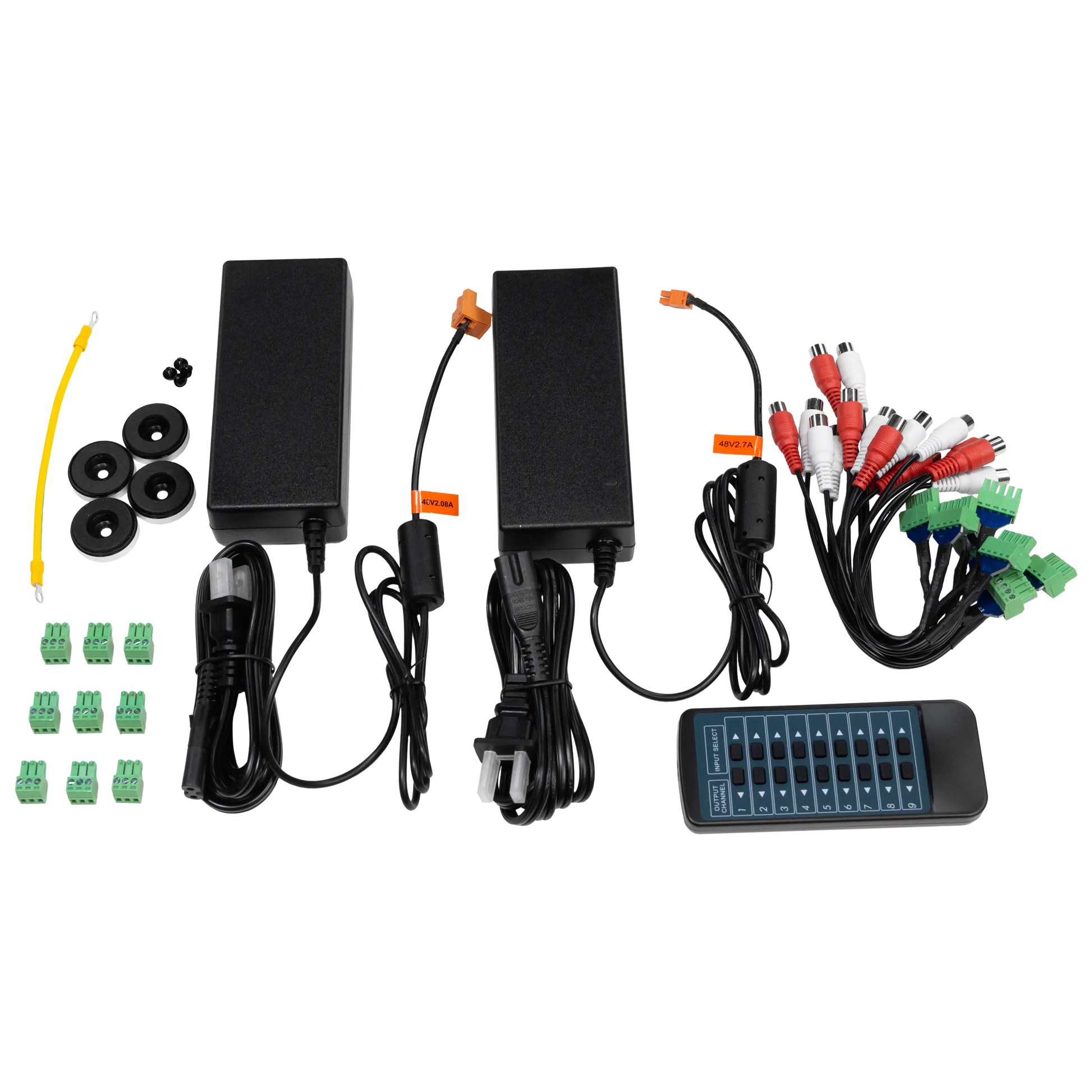

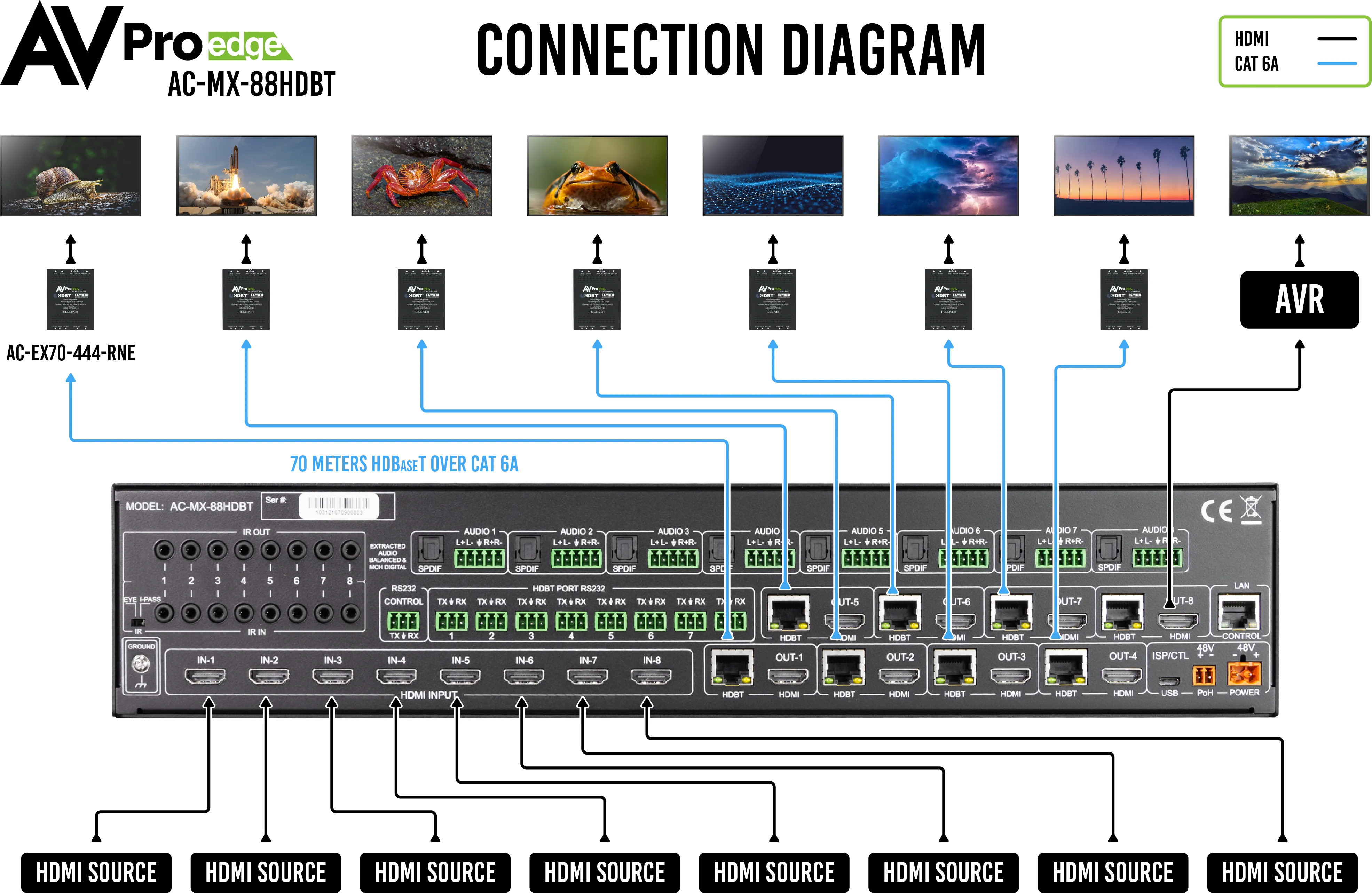

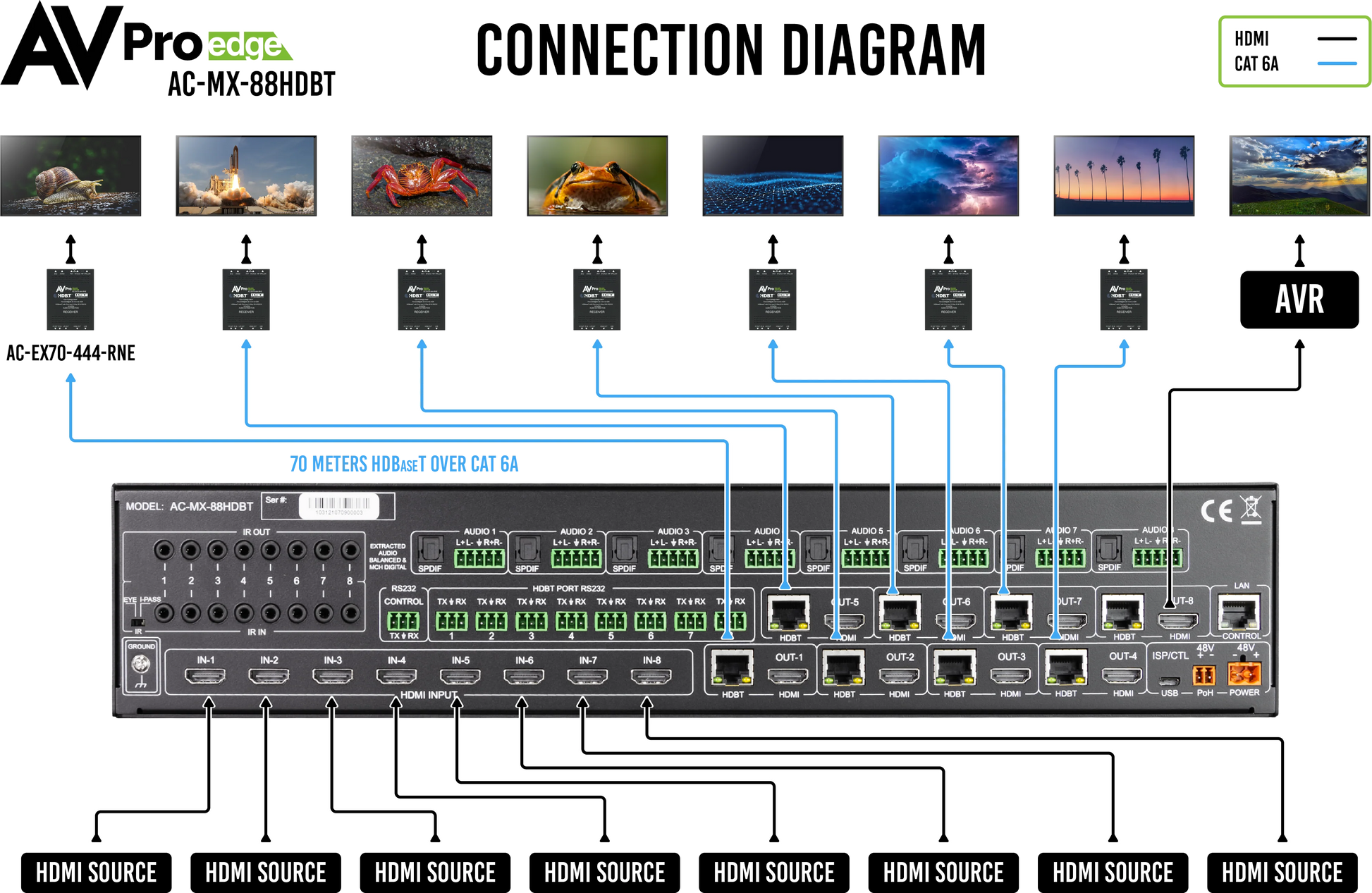

Der AVPro Edge AC-MX-88HDBT ist ein 8x8 HDMI/HDBaseT-Matrix-Switcher mit acht HDMI-Eingängen und acht kombinierten HDMI-/HDBaseT-Ausgängen.
Jeder Ausgangsblock besitzt einen HDBaseT- und einen HDMI-Port, die gespiegelt und gleichzeitig aktiv sind.

Der Switch unterstützt HDMI 2.0(a/b), HDCP 2.3, 4K-Videoauflösungen und 18 Gbit/s Bandbreite.
Dank der AVPro Edge-eigenen HDBaseT-Technologie mit ICT (Invisible Compression Technology) können 18 Gbit/s-Signale über Netzwerkkabel verlustfrei übertragen werden.

Damit lassen sich beliebige Quellen – Blu-ray, UHD-Player, Sat-Receiver, Spielekonsolen oder PCs – auf jede beliebige Display-Ausgabe routen.
Die integrierte Signalentzerrung und Verstärkung sorgt dafür, dass auch über längere HDMI-Strecken keine Qualitätsverluste auftreten.

---

Zuverlässig. Flexibel. Zukunftssicher.

Der AC-MX-88HDBT beseitigt typische Installationsprobleme, wie:

• Asynchronität zwischen Bild und Ton (Lip-Sync)

• EDID-Kompatibilitätsprobleme bei gemischten Displays

• Einschränkungen durch ältere Monitore

Mit integriertem Audio-Delay und Scalern auf allen Ausgängen bleibt die 4K-Signalqualität auch in heterogenen Systemen erhalten.
Das umfangreiche EDID-Management sorgt zudem für maximale Flexibilität in modernen Multi-Display-Umgebungen.

---

HDBaseT Compatibility Mode (HDBT-C)

Die exklusive AVPro Edge HDBT-C-Technologie ermöglicht die Konvertierung von Signalen zwischen 9 Gbit/s und 18 Gbit/s – ideal für Quellen wie UHD-Player, HDR-Inhalte, Gaming-Systeme, PCs und Mediaplayer.

Der proprietäre Algorithmus reduziert die Bandbreite, ohne die Bildqualität sichtbar zu beeinträchtigen, sodass HDR- und 4K-Inhalte auch über längere Strecken zuverlässig übertragen werden können – selbst an Displays mit reduzierter Bandbreitenunterstützung.

Individuell steuerbar pro Ausgang: Sie entscheiden, welche Signalstrecken „heruntergetaktet“ werden.

---

ICT-Technologie (Invisible Compression Technology)

Die patentierte ICT-Technologie komprimiert hochbandbreitige HDMI-Signale auf intelligente Weise, um sie über CAT-Kabel zu übertragen – ohne sichtbare Qualitätsverluste.

ICT unterstützt:

• HDR-Formate (4:4:4, 4:2:2, 4:2:0)

• Signale bis 18 Gbit/s / 4K60 4:4:4

• HDMI Deep Color bis 12 Bit

• Alle Farbräume und Chroma-Subsampling-Standards

Diese Technologie ist visuell und messtechnisch unsichtbar – weder HDMI-Testgeräte noch Displays erkennen einen Unterschied.
HDR-Metadaten, Farbtiefe und Farbinformationen bleiben vollständig erhalten – ohne Banding, Farbverschiebungen oder Bewegungsartefakte.

In Tests mit identischen Displays und HDR-Quellen war selbst für Experten kein Unterschied zwischen ICT-Übertragung und direkter HDMI-Verbindung feststellbar – das Bild bleibt 1:1 identisch.

---

4K Upscaling & Downscaling

Wie bei allen AVPro Edge Matrix-Switchern verfügt auch der AC-MX-88HDBT über integrierte Scaler auf allen Ausgängen:

• HDMI-Ausgänge: Upscaling von 1080p auf 4K

• HDBaseT-Ausgänge: Downscaling von 4K auf 1080p (z. B. für ältere Extender oder Displays)

Hinweis: Kein Downscaling auf HDMI-Ausgängen und kein Upscaling auf HDBaseT-Ausgängen möglich.

---

Erweitertes EDID-Management

Mit 29 integrierten EDIDs, darunter HDR-kompatible Profile, gehört das klassische „kein Bild“-Problem der Vergangenheit an.

Funktionen:

• Auswahl aus vorkonfigurierten EDIDs

• Sofortiges Auslesen von EDID-Daten angeschlossener Displays

• Zuweisung per Knopfdruck an beliebige Eingänge

Einmal konfiguriert, garantiert das System stabile und fehlerfreie Signalhandhabung in jeder Umgebung.

---

Dual Audio De-Embedding

Der Matrix-Switcher bietet vielseitige Möglichkeiten zur Audioextraktion:

• Analoge 2-Kanal-Ausgabe (PCM) über symmetrische 5-polige Anschlussklemmen
  (Hinweis: Nur 2CH PCM. Für Downmix siehe AC-AVDM-AUHD oder AXION-Serie.)

• Vier digitale TOSLINK-Ausgänge mit Unterstützung für
  7CH LPCM, Dolby Digital, Dolby Digital+, DTS, DTS Master Audio

Audio-Routing-Optionen:

1. Bind to Output – Audio wechselt mit dem Video (Standard)

2. Bind to Input – Audio bleibt an den jeweiligen Eingang gebunden

3. Independent Mode – Audio kann unabhängig geroutet werden (separate Matrixfunktion)

---

Audio-Delay (Lip-Sync-Korrektur)

Das Gerät verfügt über eine regelbare Audioverzögerung von bis zu 630 ms pro Ausgang – konfigurierbar direkt über das Frontpanel.
Damit werden Ton-Bild-Versätze vollständig eliminiert, ohne externe Geräte.

---

Integrierte Testbilder

Jeder Ausgang verfügt über eigene Testmuster, um die Signalstrecke hinter der Matrix schnell und zuverlässig zu prüfen.
Das spart zeitaufwändige Fehlersuche und ermöglicht eine präzise Systemdiagnose bereits bei der Inbetriebnahme.

---

Receiver-Optionen

Für die HDBaseT-Ausgänge sind zwei Empfänger kompatibel:

• AC-EX70-444-RNE (empfohlen):
  Unterstützt volle 18 Gbit/s & HDR bis 70 m (4K) / 100 m (1080p)

• AC-EX70-UHD-R:
  Unterstützt 4K60 4:2:0 (10,2 Gbit/s) bis 40 m (4K) / 70 m (1080p)

---

Technische Highlights

• HDMI 2.0(a/b) mit HDCP 2.3

• 18 Gbit/s unkomprimierte Bandbreite über HDMI

• 18 Gbit/s mit ICT über HDBaseT

• Unterstützt 4K60 4:4:4, HDR10 & 12-Bit-Farbtiefe

• HDBT-C-Kompatibilitätsmodus für 9–18 Gbit/s-Signale

• 29 EDID-Profile inkl. HDR

• 4K-Upscaling / Downscaling (outputabhängig)

• Dual Audio De-Embedding (analog & digital)

• Audio-Delay bis 630 ms

• Integrierte Testmuster pro Ausgang

• Kompatibel mit AC-EX70-444-RNE und AC-EX70-UHD-R Receivern

• Ideal für professionelle AV-Installationen in Wohnhäusern, Konferenzräumen, Bildungseinrichtungen und Kontrollzentren
