18Gbps 4x4 HDMI Matrix Switch

AC-MX-44 – 4x4 HDMI-Matrix-Switcher

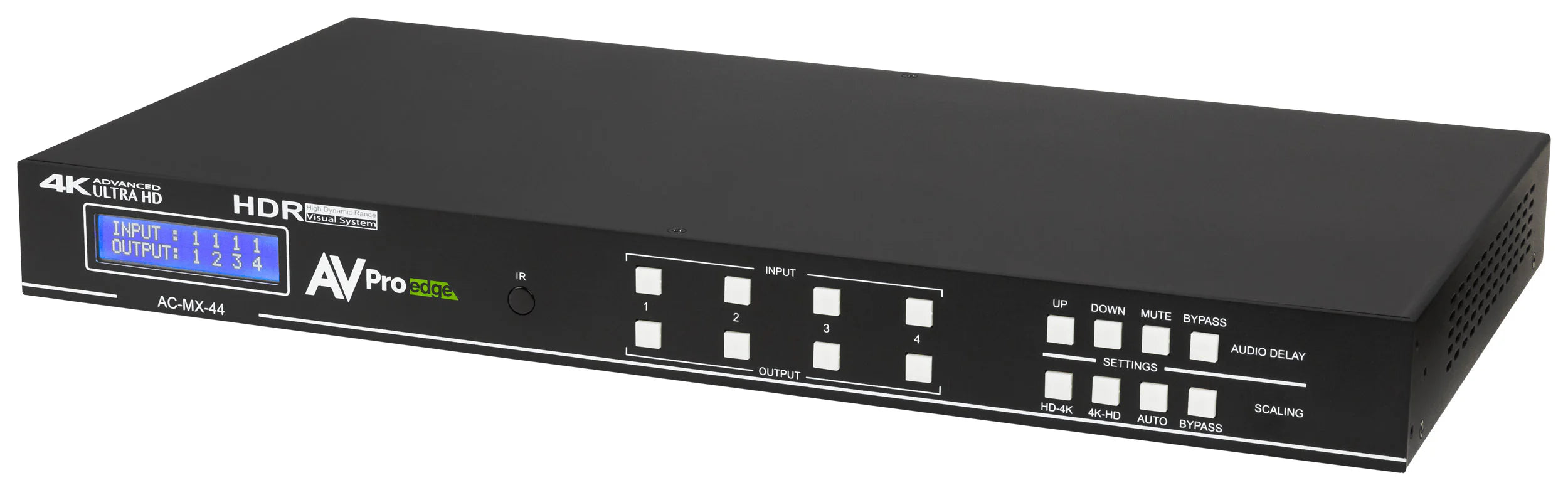

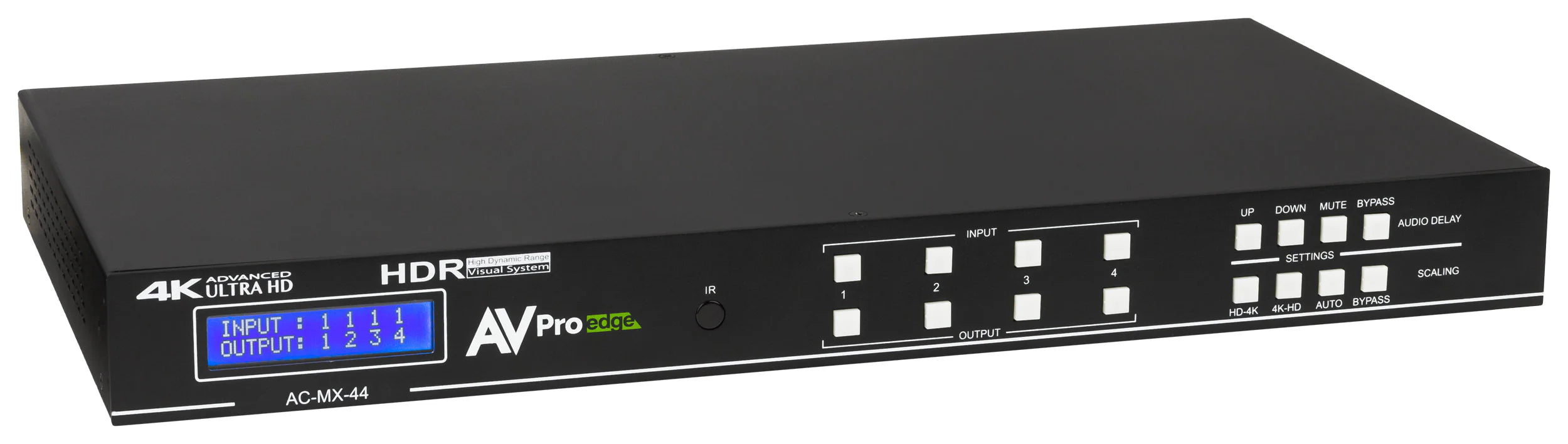

Der AVPro Edge AC-MX-44 ist ein 4x4 HDMI-Matrix-Switcher, der HDMI 2.0(a/b), HDCP 2.3, 4K-Videoauflösungen und eine Bandbreite von bis zu 18 Gbit/s unterstützt.

Er wurde entwickelt, um maximale Flexibilität in modernen Installationen zu bieten – von Signalmanagement und Skalierung bis hin zu präziser Audioanpassung und EDID-Steuerung.

---

Integrierte Audioverzögerung (Audio Delay)

Mit der integrierten Audio-Delay-Funktion können Lip-Sync-Probleme (wenn Ton dem Bild vorauseilt) direkt am Gerät korrigiert werden – noch bevor sie im Betrieb sichtbar werden.
Das sorgt für perfekt synchronisierten Ton auf allen Ausgängen, egal ob digital oder analog.

---

Integrierte Video-Skalierung & Signalmanagement

Der AC-MX-44 verfügt über integrierte Scaler auf allen Ausgängen, mit denen 4K-Signale auf 1080p herunter skaliert werden können.
So lassen sich gemischte Systeme mit älteren Displays nahtlos betreiben, ohne dass die Gesamtqualität beeinträchtigt wird.

Darüber hinaus ermöglicht die Matrix vollständige EDID-Verwaltung, um die Signal-Kompatibilität zwischen Quelle und Display optimal zu steuern.

---

AVPro Edge User Interface (AEUI)

Der AC-MX-44 verfügt über die speziell entwickelte AVPro Edge Benutzeroberfläche (AEUI) – ein webbasiertes Setup- und Steuerungssystem, das von Grund auf für Integratoren konzipiert wurde.

Funktionen der AEUI:

• Einfache Einrichtung, Steuerung und Fehlersuche über Webbrowser

• Anzeige der IP-Adresse direkt auf dem Gerät – für schnelle Integration in Steuerungssysteme

• Anpassung sämtlicher Parameter: EDID, Skalierung, Audio, Netzwerk, Steuerung

Die AEUI wurde von den AVPro Edge-Entwicklern speziell für Installateure geschaffen, um konfigurierbare, zuverlässige und praxisnahe Kontrolle zu bieten.

---

HDR & HDCP-Kompatibilität

• Unterstützt Dolby Vision, HDR10+ und HLG

• Voll kompatibel mit HDCP 2.3 sowie allen früheren Versionen

• Perfekte Bildqualität auch bei geschützten Inhalten und modernen HDR-Formaten

---

Audio-Optionen & De-Embedding

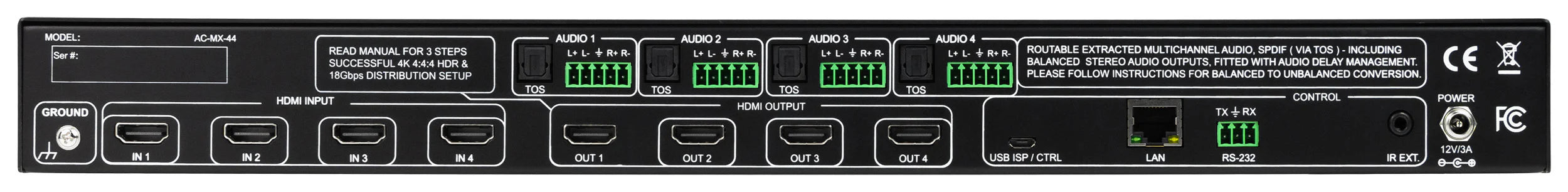

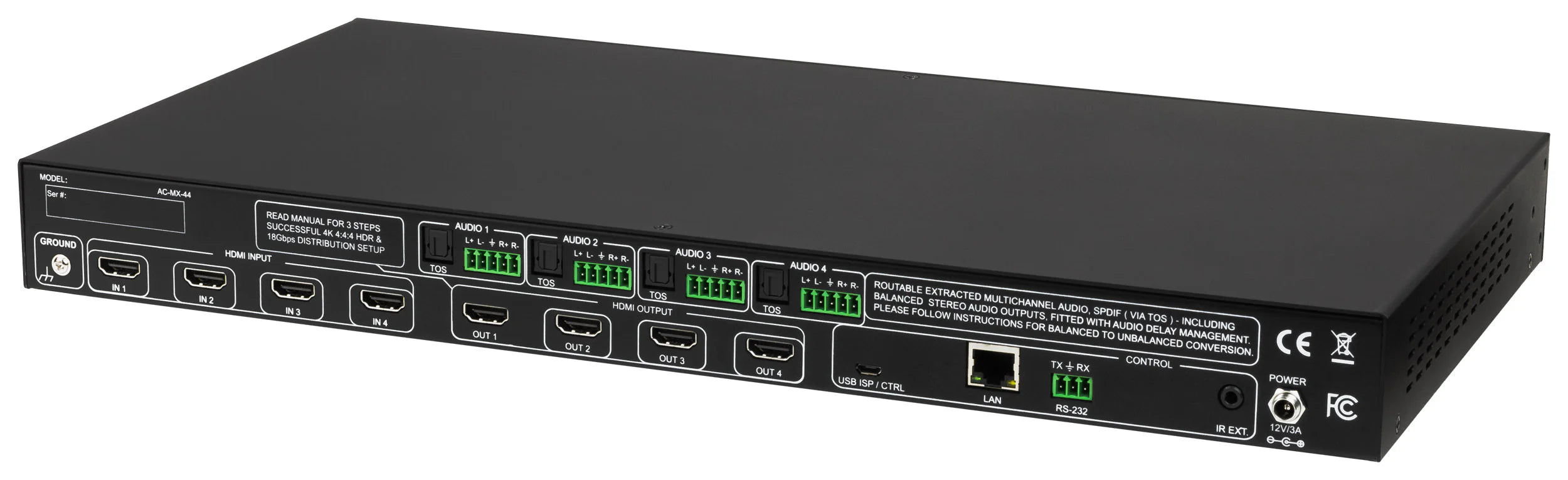

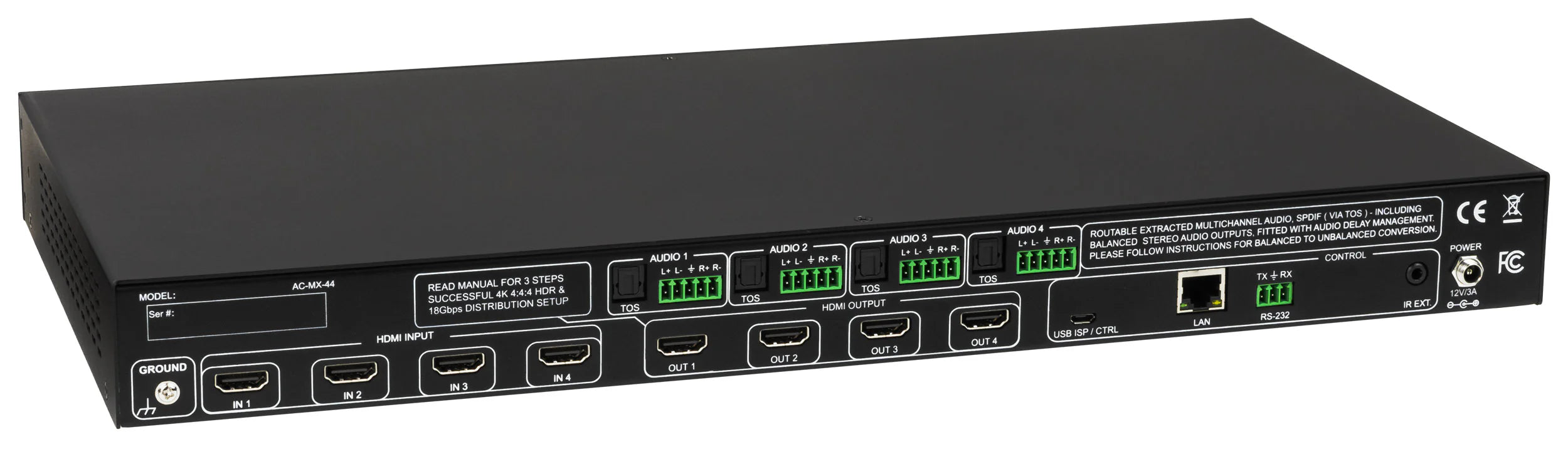

Der AC-MX-44 verfügt über umfangreiche Audiofunktionen für flexible Systemintegration:

• Digitaler Toslink-Ausgang

  • Unterstützt 7CH PCM, Dolby Digital, DTS

• Symmetrischer Analogausgang (2CH PCM)

  • Ideal für Zonen- oder Stereo-Verstärker

Audio-Delay-Steuerung:
Verzögerung kann digital oder analog eingestellt werden – für präzise Synchronisation von Bild und Ton.

Drei Betriebsmodi für extrahiertes Audio:

1. An Eingang gebunden – Audio folgt der Quelle

2. An Ausgang gebunden – Audio folgt dem Zielgerät

3. Unabhängig (Matrixmodus) – frei routbares Audio unabhängig vom Video

---

Kompatibilität & Steuerung

• IR-, RS-232- und LAN-Steuerung integriert

• HDBaseT-Kompatibilitätsmodus für Mischsysteme

• Treiberunterstützung für Crestron, Control4, RTI, ELAN und viele weitere Steuerungssysteme

---

Integrierte Testbilder

Jeder Ausgang verfügt über ein internes Testmuster, um Verkabelung und Infrastruktur zu überprüfen.
Das spart wertvolle Zeit bei der Inbetriebnahme und hilft, Signalprobleme frühzeitig zu erkennen.

---

Technische Highlights

• HDMI 2.0(a/b) mit HDCP 2.3

• 18 Gbit/s Bandbreite für 4K60 (4:4:4)

• Dolby Vision, HDR10+, HLG-Unterstützung

• 4K → 1080p Downscaler auf jedem Ausgang

• Erweiterte EDID-Verwaltung (29 Profile inkl. HDR)

• Integriertes Audio-Delay (digital & analog)

• Toslink & symmetrischer Analogausgang

• IR, RS-232 & LAN-Steuerung

• HDBaseT-Kompatibilitätsmodus

• AEUI – AVPro Edge Web-Interface

• Integrierte Testmuster pro Ausgang
