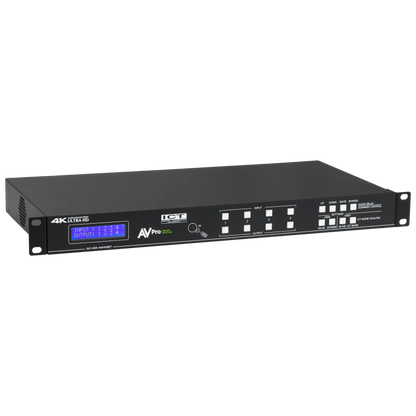

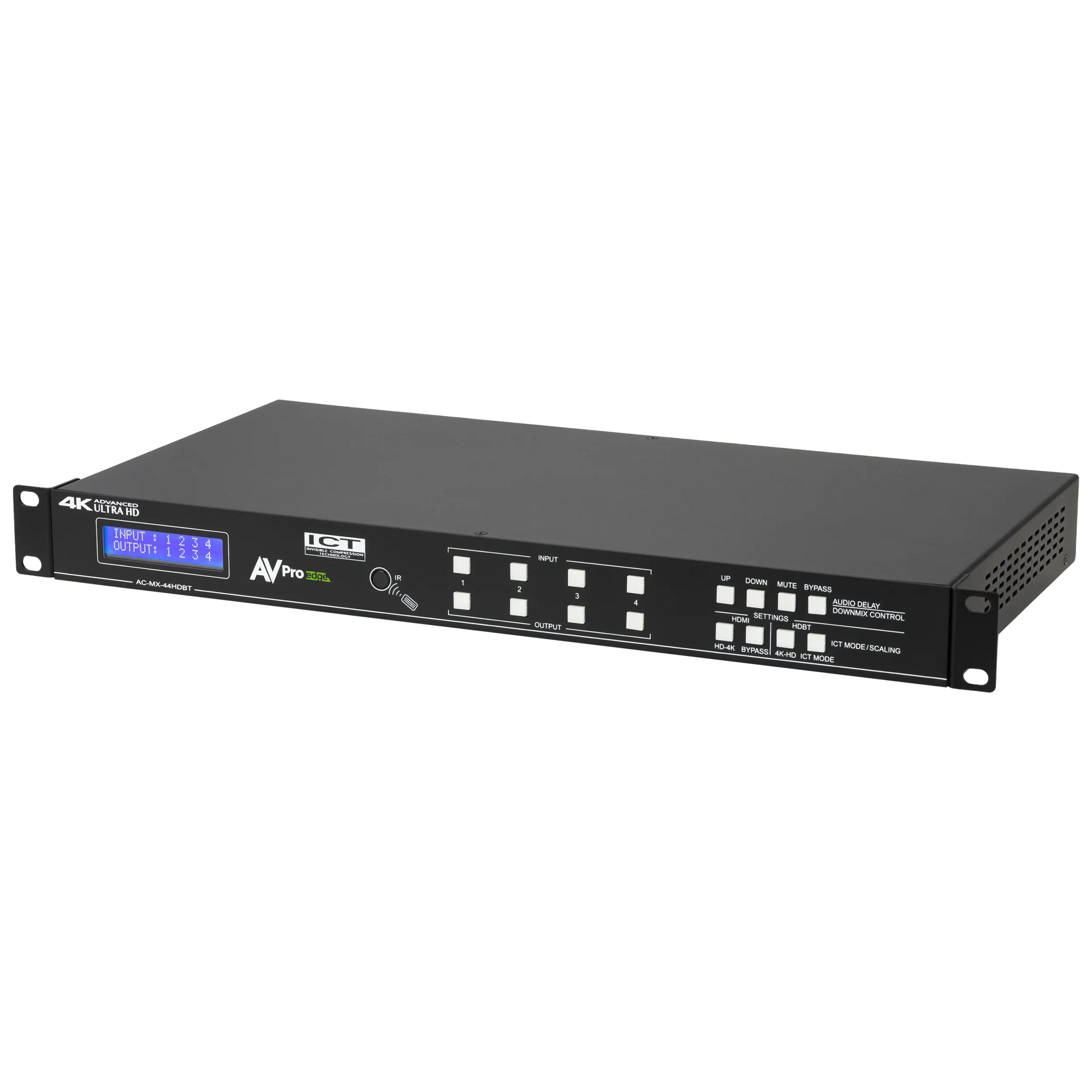

18Gbps 4x4 HDMI/HDBaseT Matrix Switch

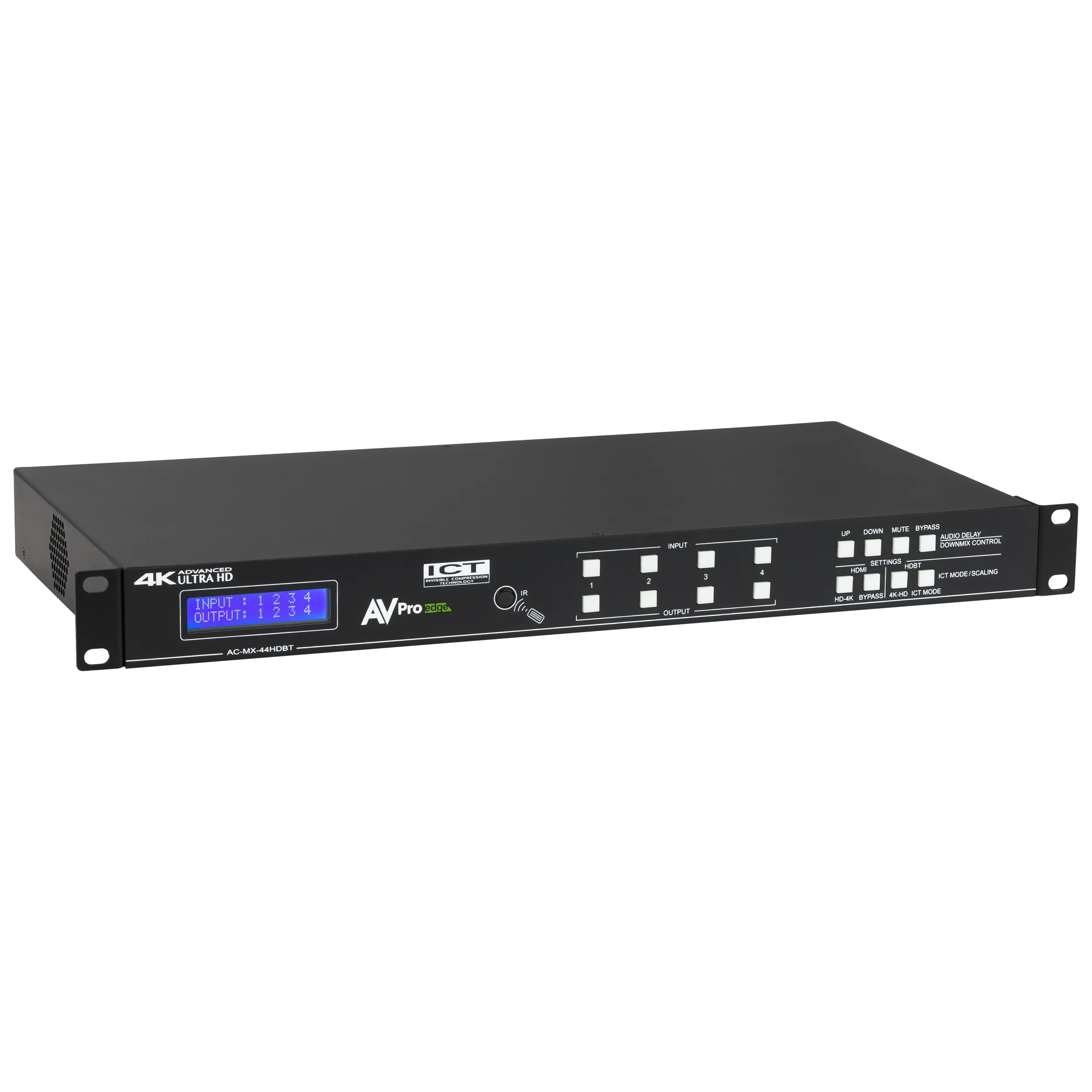

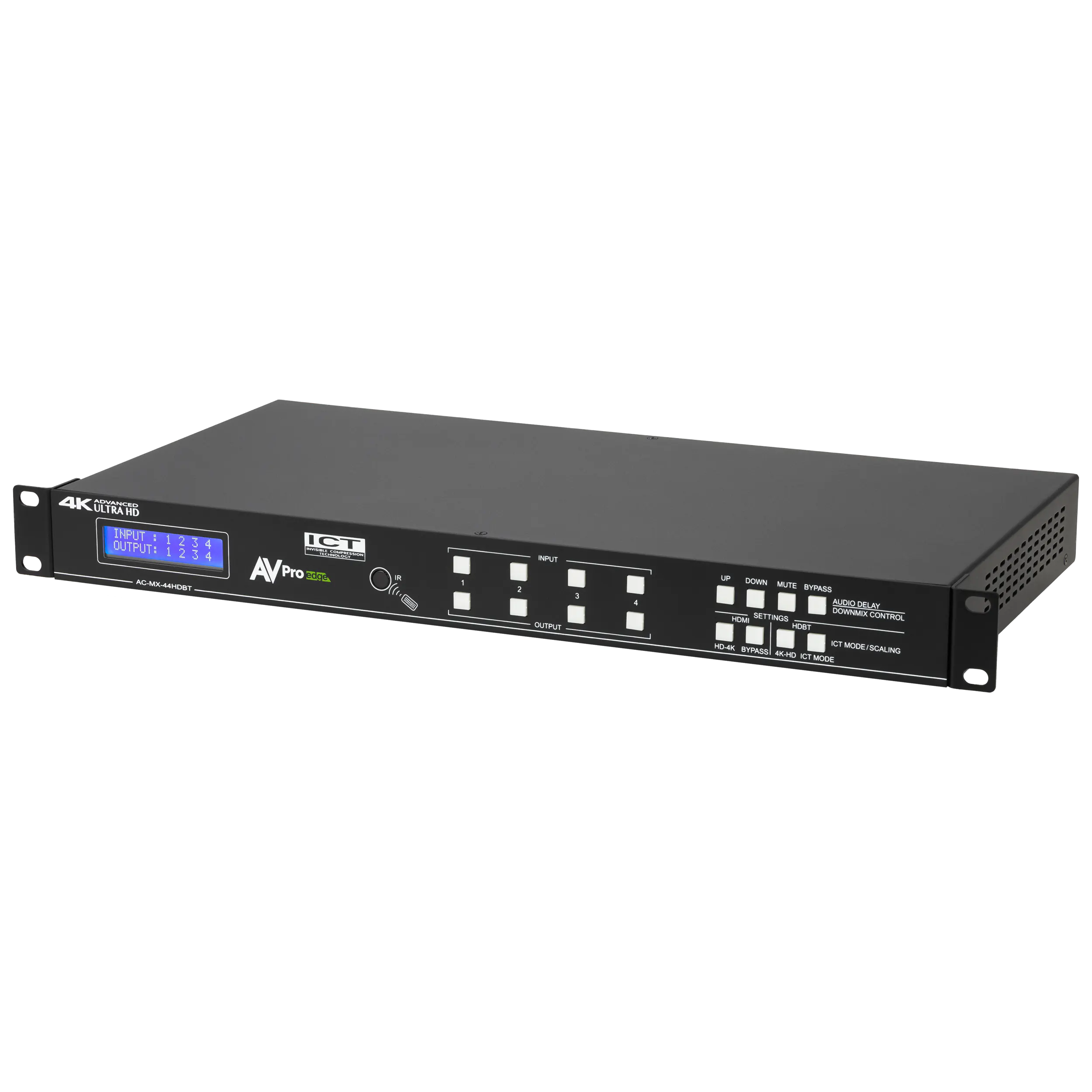

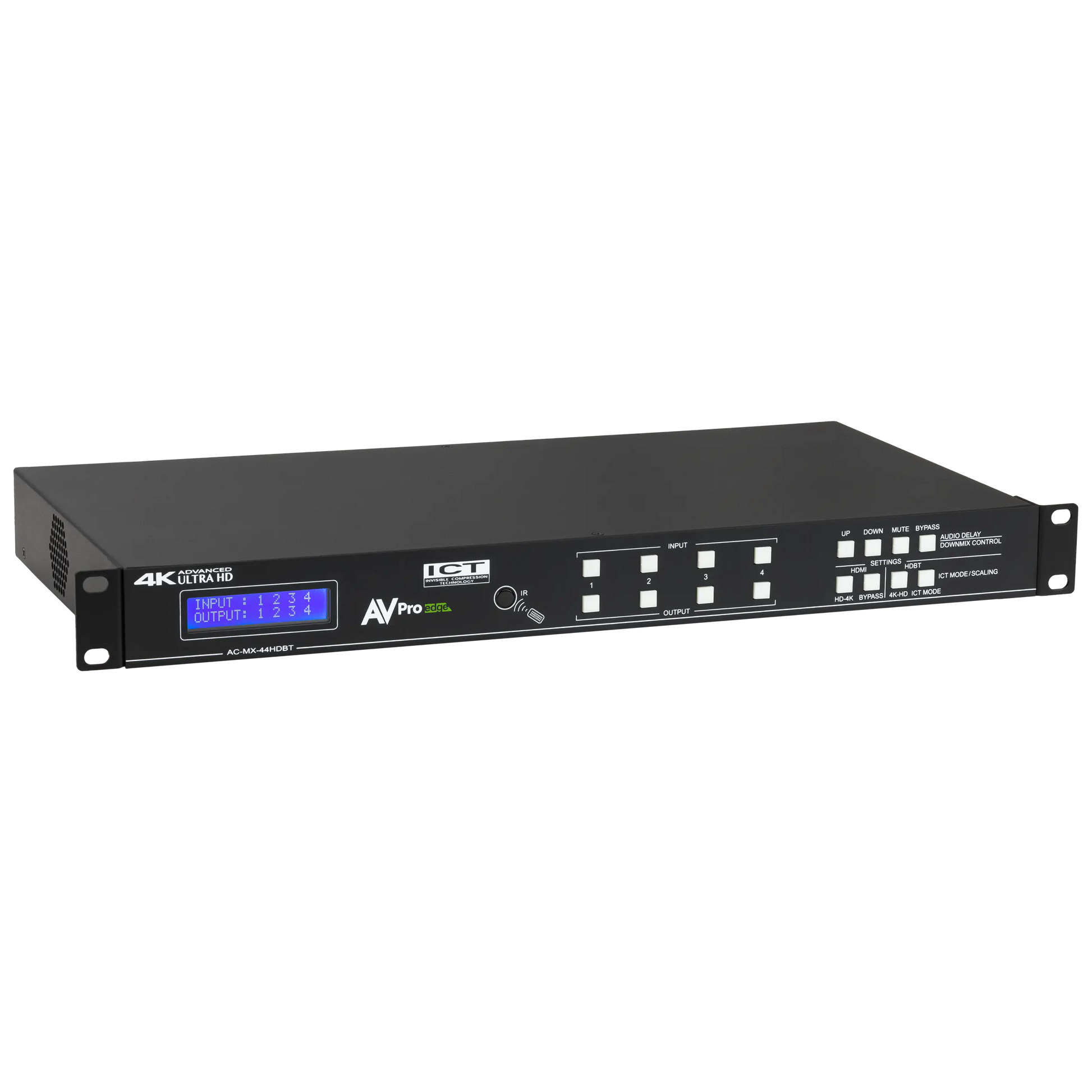

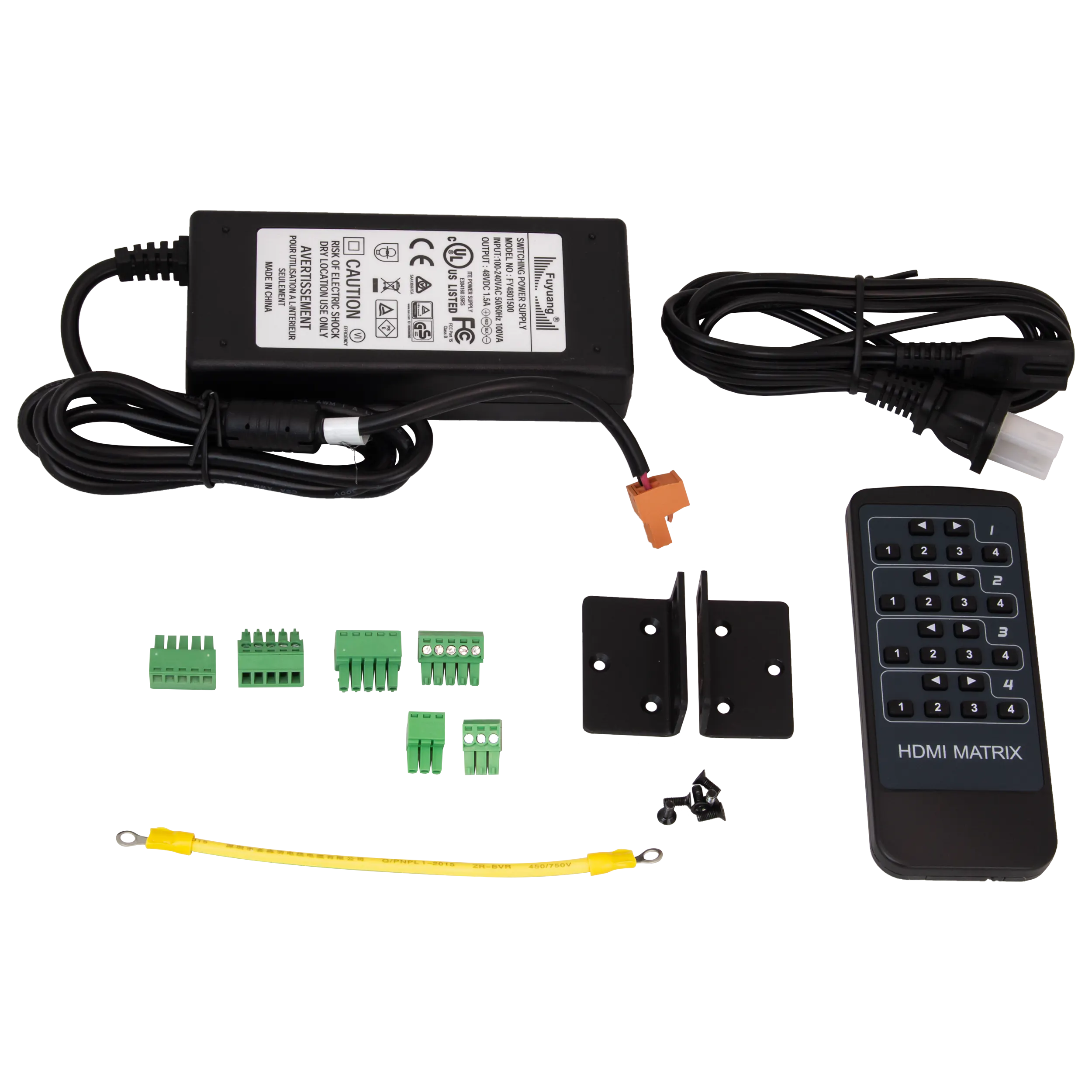

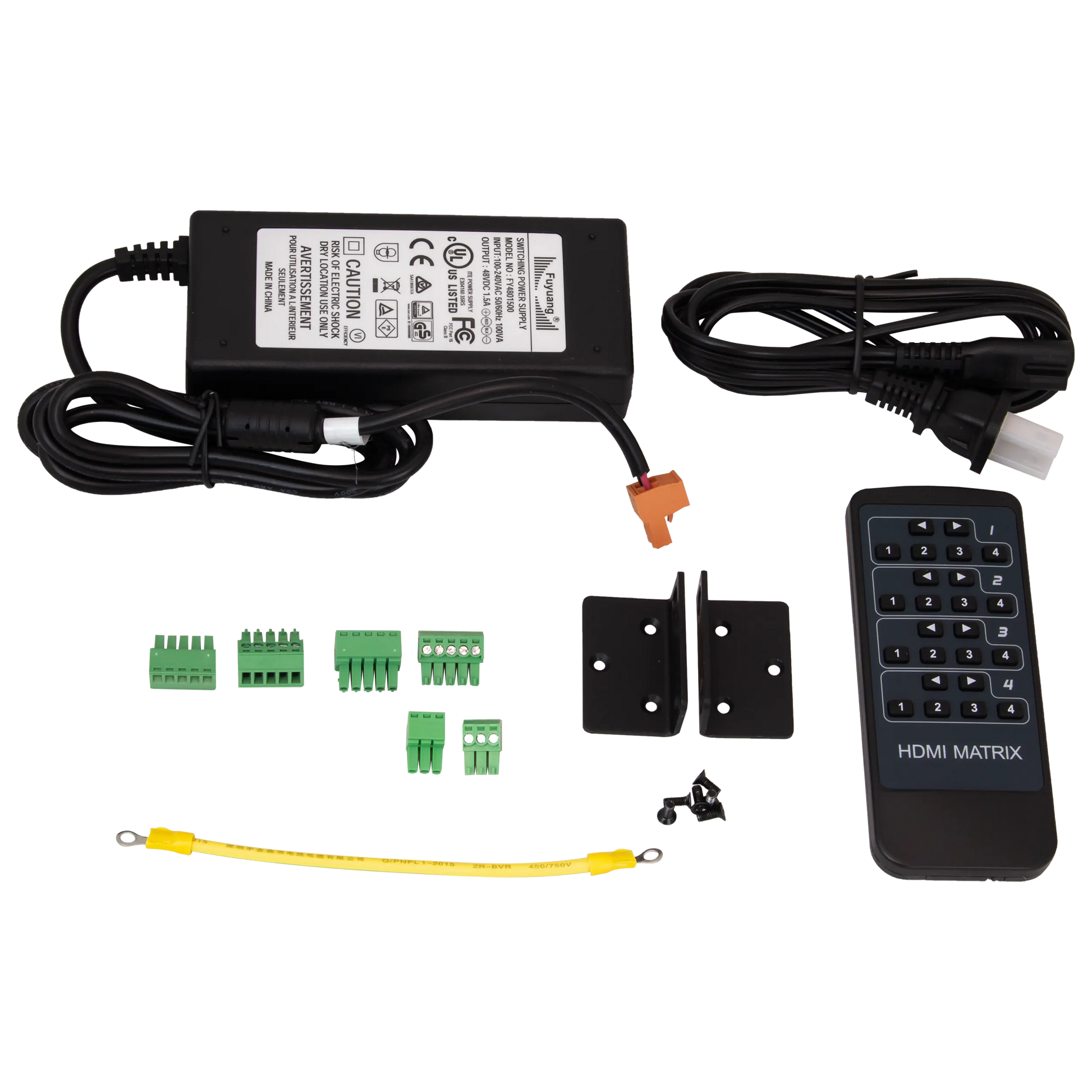

AC-MX-44HDBT – 4x4 HDMI/HDBaseT Matrix-Switcher

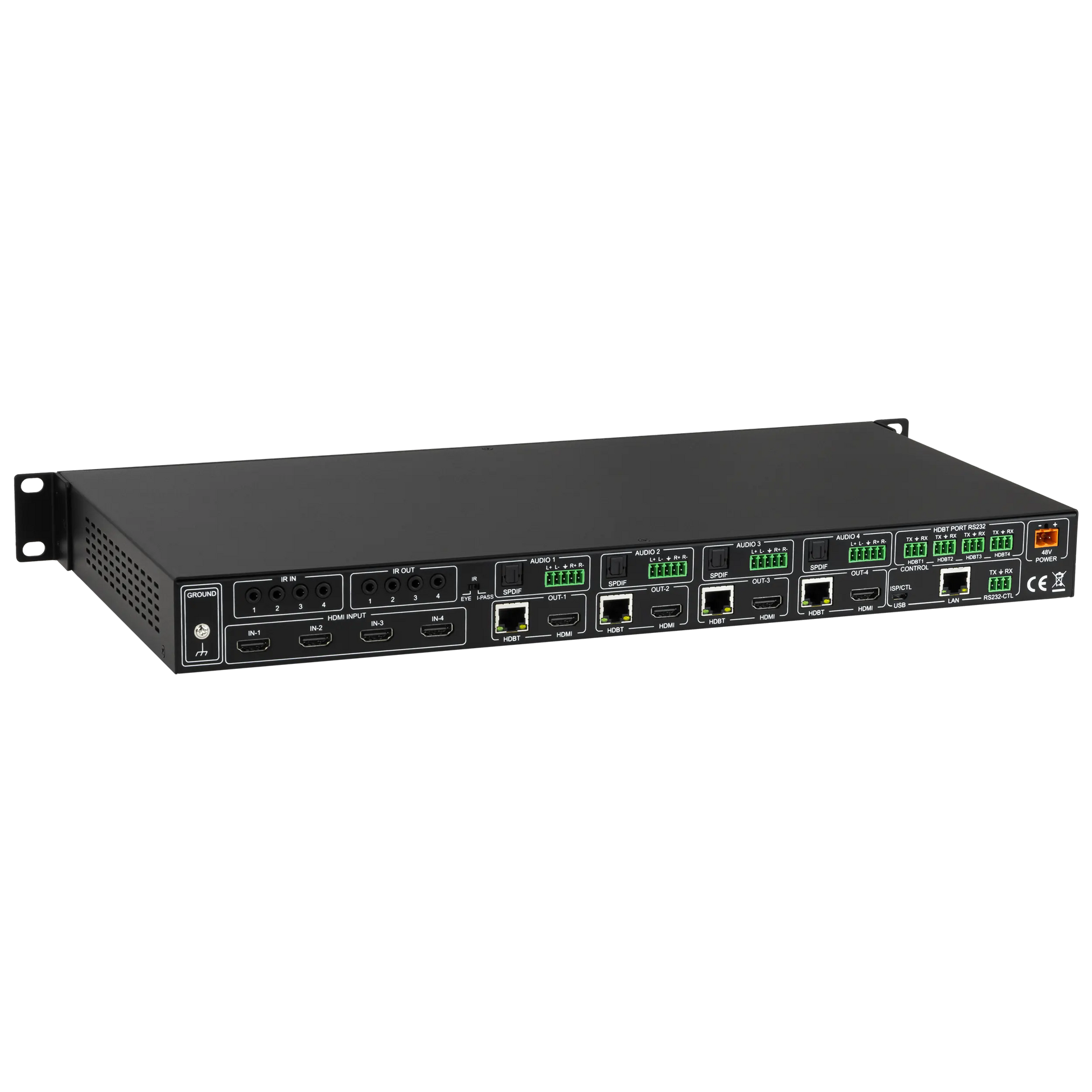

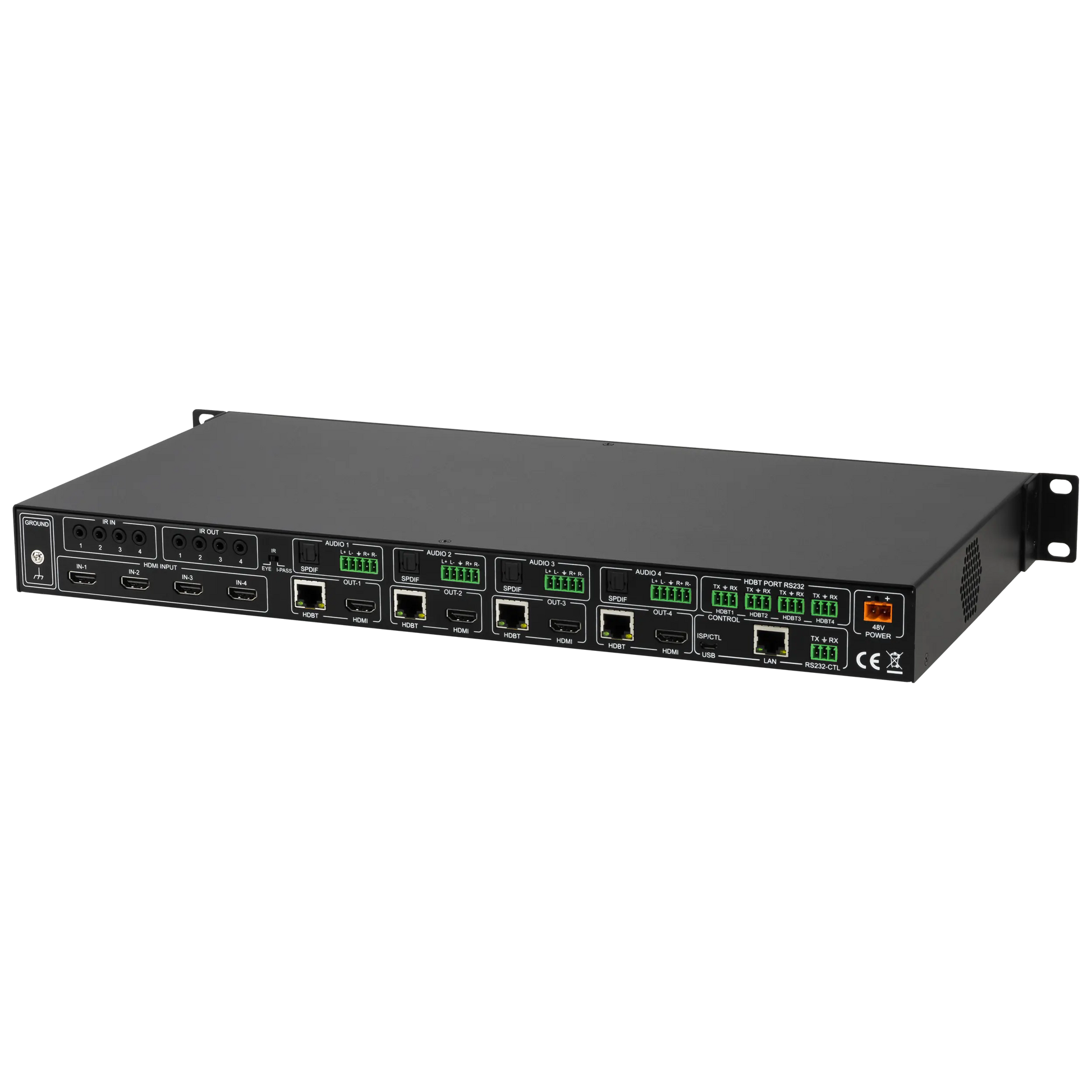

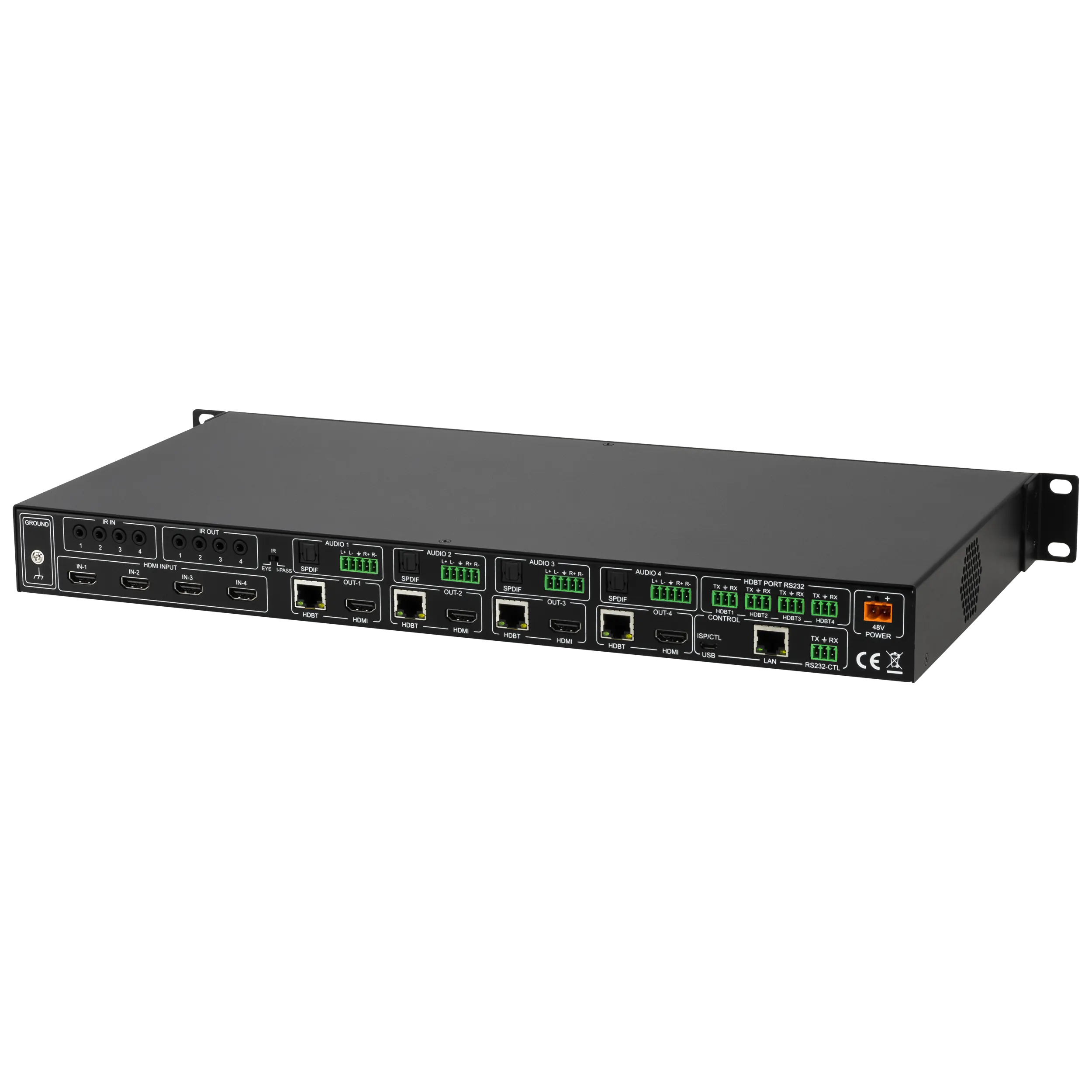

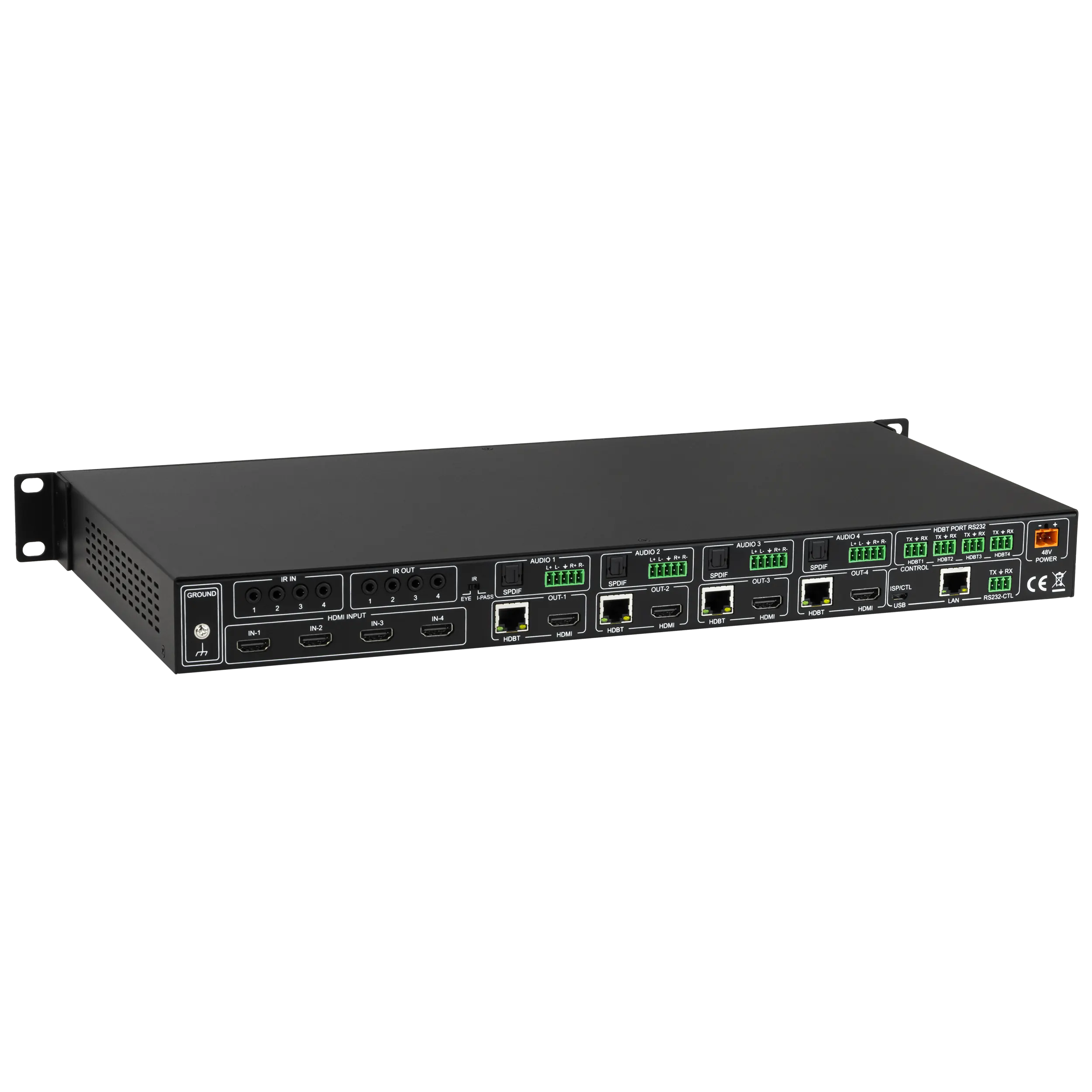

Der AVPro Edge AC-MX-44HDBT ist ein 4x4 HDMI/HDBaseT-Matrix-Switcher mit vier HDMI-Eingängen und vier kombinierten HDMI-/HDBaseT-Ausgängen.
Jeder Ausgang verfügt über einen gespiegelten HDMI- und HDBaseT-Port, sodass Signale parallel ausgegeben werden können.

Durch den Einsatz von HDBaseT-Technologie mit ICT (Invisible Compression Technology) kann das Gerät 18 Gbit/s über Netzwerkkabel mit hoher Reichweite übertragen.
Damit lassen sich beliebige Quellen – etwa Blu-ray- oder UHD-Player, Sat-Receiver, Spielkonsolen oder PCs – flexibel auf jedes angeschlossene Display schalten.
Die integrierte Signalverstärkung und Entzerrung sorgen für stabile, verlustfreie Übertragung auch bei langen HDMI-Kabeln.

---

Optimiert für moderne Installationen

Der AC-MX-44HDBT löst typische Installationsprobleme wie:

• Audio-Versatz (Lip-Sync) – Audio-Delay ist direkt im Gerät integriert.

• EDID-Kompatibilitätsprobleme – flexible Verwaltung über 29 Presets.

• Gemischte Displays mit unterschiedlichen Auflösungen – dank integrierter Scaler kein Verlust des 4K-Signals.

So bleibt die Bildqualität auch in komplexen Multi-Display-Setups auf höchstem Niveau.

---

HDBaseT Compatibility Mode (HDBT-C)

Die exklusive AVPro Edge HDBT-C-Technologie konvertiert 18 Gbit/s-Signale auf 10,2 Gbit/s, um sie über längere Distanzen zu übertragen oder an Displays zu senden, die keine 18 Gbit/s unterstützen.
Das proprietäre Verfahren beeinflusst das Originalsignal so gering wie möglich und kann pro Ausgang individuell aktiviert werden – für maximale Flexibilität bei gemischten Systemen.

---

ICT-Technologie (Invisible Compression Technology)

ICT ist eine von AVPro Edge entwickelte, patentierte Technologie, die hochbandbreitige HDMI-Signale „unsichtbar“ komprimiert, um sie durch ein CAT-Kabel zu übertragen.
Der Algorithmus unterstützt alle HDR-Formate, Farbräume und HDMI Deep Color bis 12 Bit, bei voller Erhaltung der Farb- und Metadatenintegrität.

Die Kompression ist unsichtbar – sowohl für das menschliche Auge als auch für HDMI-Testgeräte.
In Tests mit direkten Signalvergleichen (18 Gbit/s vs. ICT) konnten selbst erfahrene Prüfer keinen Unterschied feststellen – das Bild bleibt 100 % identisch.

Andere Verfahren führen häufig zu Banding, Farbverschiebungen oder Bewegungsartefakten – ICT vermeidet all das vollständig.

---

4K Upscaling & Downscaling

Wie alle AVPro Edge Matrix-Switcher verfügt auch der AC-MX-44HDBT über integrierte Skalierung auf allen Ausgängen:

• HDMI-Ausgänge: Upscaling von 1080p auf 4K

• HDBaseT-Ausgänge: Downscaling von 4K auf 1080p (z. B. für ältere Extender oder Displays)

Hinweis: Downscaling ist nicht an den HDMI-Ausgängen möglich, Upscaling nicht an den HDBaseT-Ausgängen.

---

Erweitertes EDID-Management

Mit 29 integrierten EDIDs, darunter HDR-Profile, gehört das „kein-Bild“-Problem der Vergangenheit an.
Das EDID-System ermöglicht:

• Auswahl aus vorkonfigurierten EDIDs

• Sofortiges Auslesen und Übernehmen von EDID-Daten angeschlossener Displays

• Speicherung für wiederkehrende Anwendungen

Einfach per Knopfdruck – EDID-Probleme adé.

---

Dual Audio De-Embedding

Der AC-MX-44HDBT bietet vielseitige Audioausgabeoptionen:

• Analoge 2-Kanal-Ausgänge (PCM) über 5-polige, symmetrische Klemmen
  (Hinweis: Nur 2CH-PCM. Für Downmixing siehe AC-AVDM-AUHD oder AXION-Serie.)

• Vier digitale TOSLINK-Ausgänge, die 7CH LPCM, Dolby Digital, Dolby Digital+, DTS und DTS Master Audio unterstützen.

Routing-Optionen:

1. Bind to Output – Audio wechselt mit dem Video (Standardmodus)

2. Bind to Input – Audio bleibt fest an den jeweiligen Eingang gebunden

3. Independent – Audio kann unabhängig geroutet werden (funktioniert wie eine separate Audio-Matrix)

---

Audio Delay (Lip-Sync-Korrektur)

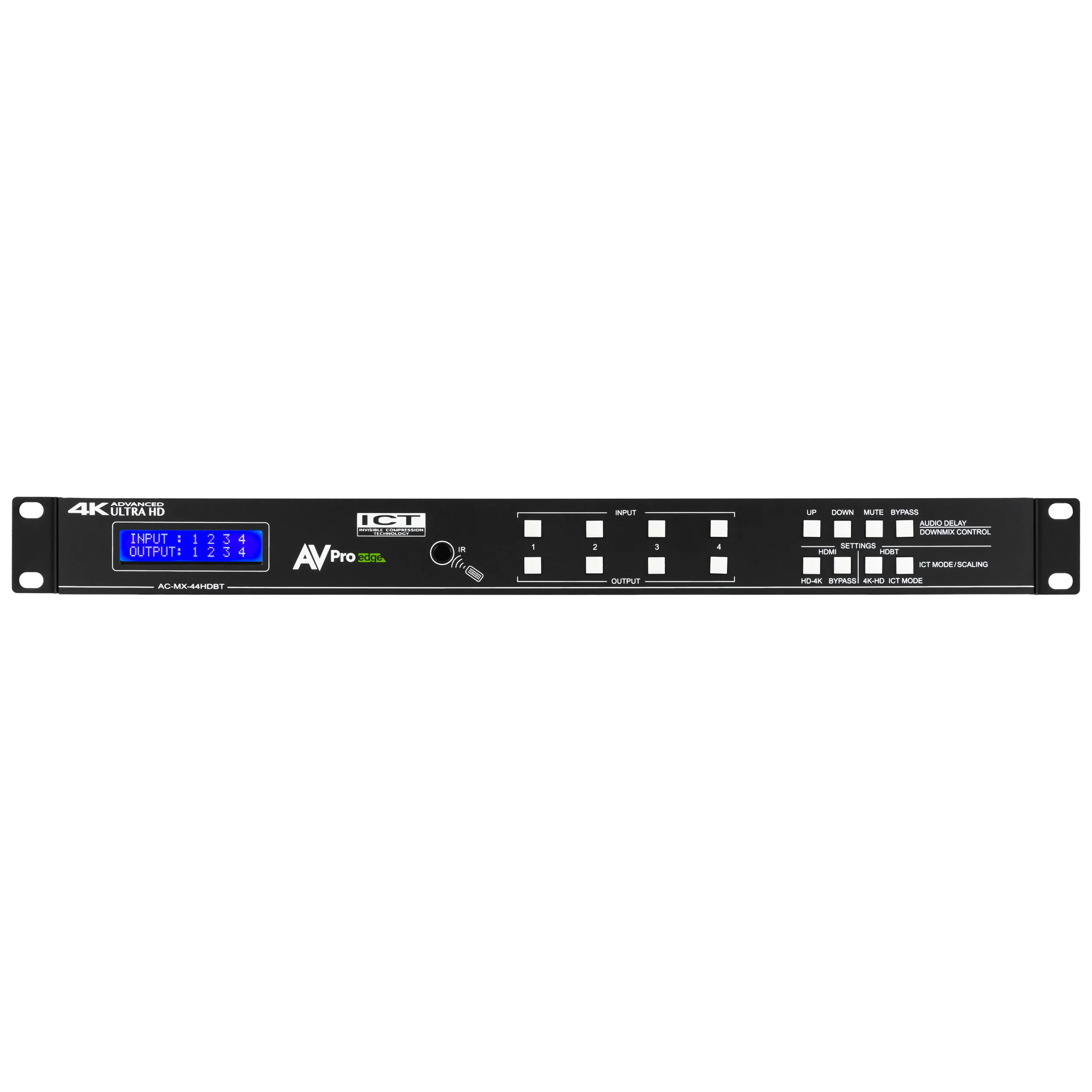

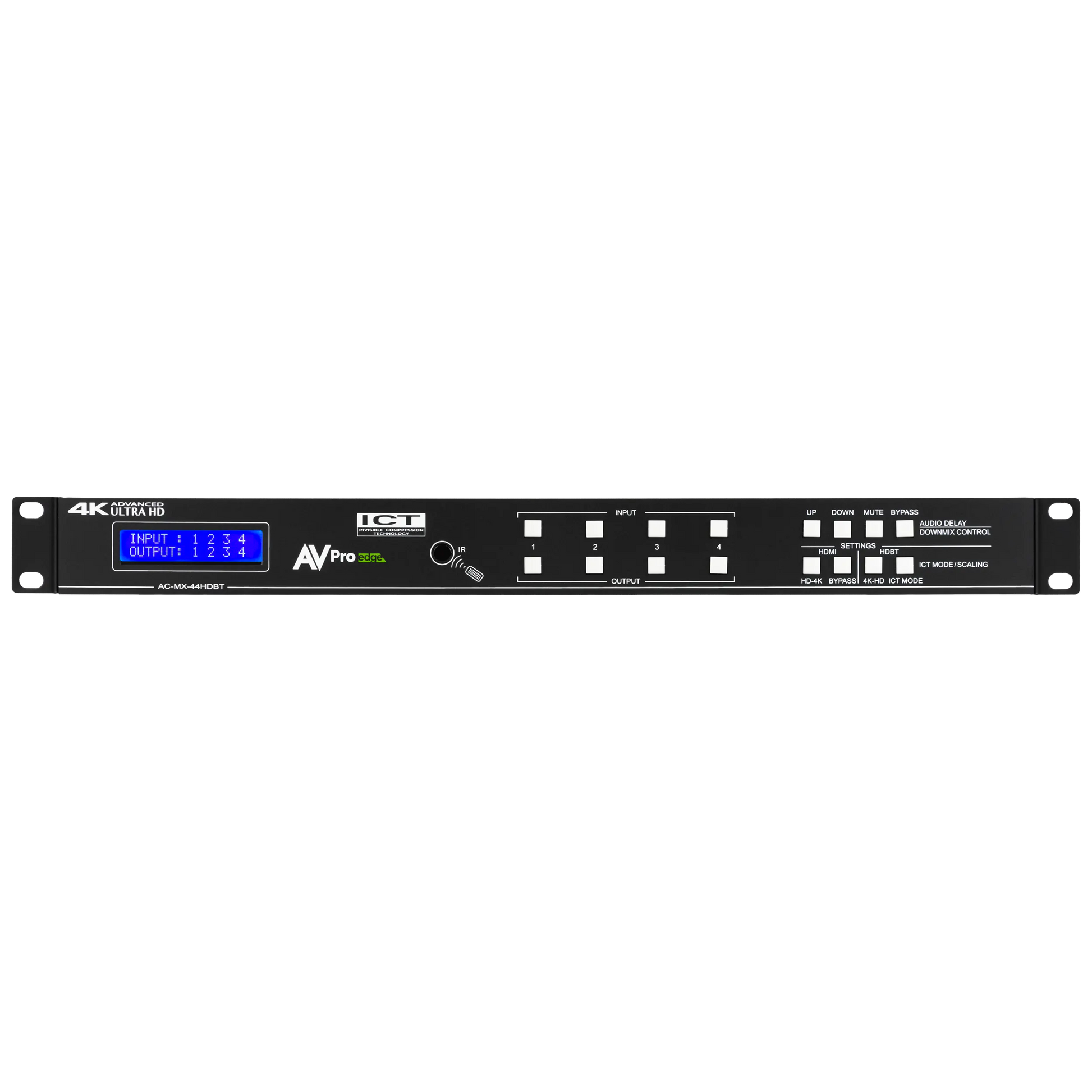

Pro Ausgang kann eine Audioverzögerung von bis zu 630 ms eingestellt werden – direkt über das Frontpanel.
Damit werden Lippensynchronisationsprobleme vollständig eliminiert.
Ein Tastendruck genügt für eine schnelle und präzise Einstellung.

---

Integrierte Testbilder

Jeder Ausgang verfügt über interne Testmuster, mit denen sich Verkabelung, Signalwege und Geräte schnell prüfen lassen.
So lassen sich Fehlerquellen identifizieren, bevor sie Probleme verursachen – das spart wertvolle Zeit bei der Inbetriebnahme.

---

Receiver-Optionen

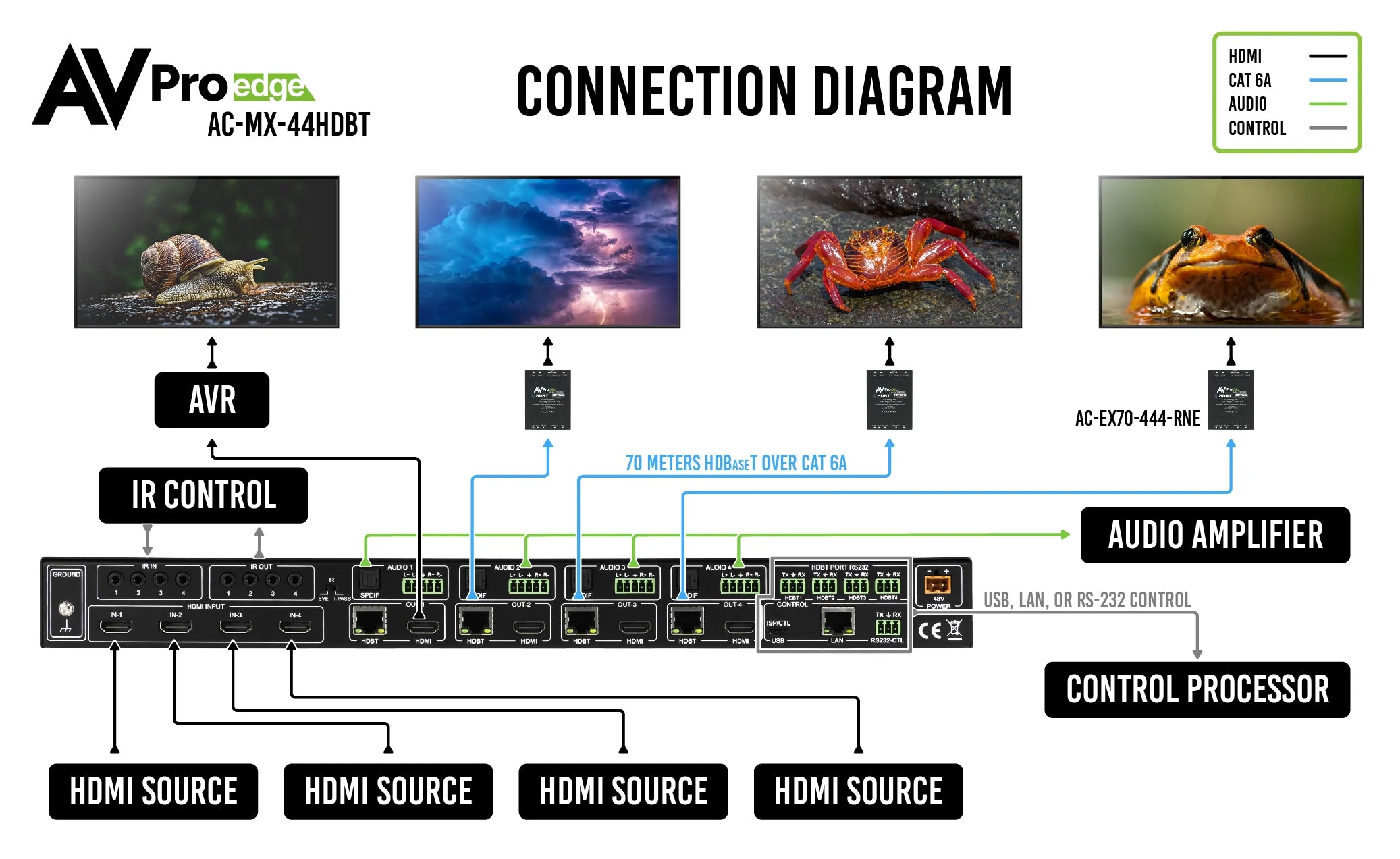

Für die HDBaseT-Ausgänge stehen zwei kompatible Receiver zur Verfügung:

• AC-EX70-444-RNE (empfohlen):
  Unterstützt volle 18 Gbit/s & HDR bis 70 m (4K) / 100 m (1080p)

• AC-EX70-UHD-R:
  Unterstützt 4K60 4:2:0 (10,2 Gbit/s) bis 40 m (4K) / 70 m (1080p)

---

Kurzüberblick

• 4x4 HDMI/HDBaseT-Matrix-Switcher mit 8 Ausgängen (4 HDMI + 4 HDBaseT)

• 18 Gbit/s volle Bandbreite über HDMI / ICT-komprimiert über HDBaseT

• ICT & HDBT-C-Kompatibilitätsmodi – 18 Gbit/s ↔ 10,2 Gbit/s

• 4K-Upscaling & -Downscaling (outputabhängig)

• 29 EDID-Profile, inkl. HDR-Unterstützung

• Dual Audio De-Embedding (analog & digital)

• Audio Delay bis 630 ms

• Integrierte Testbilder pro Ausgang

• Kompatibel mit 18 Gbit/s-Receivern (AC-EX70-444-RNE)

• Ideal für professionelle AV-Installationen in Wohn-, Gewerbe- und Kontrollumgebungen
