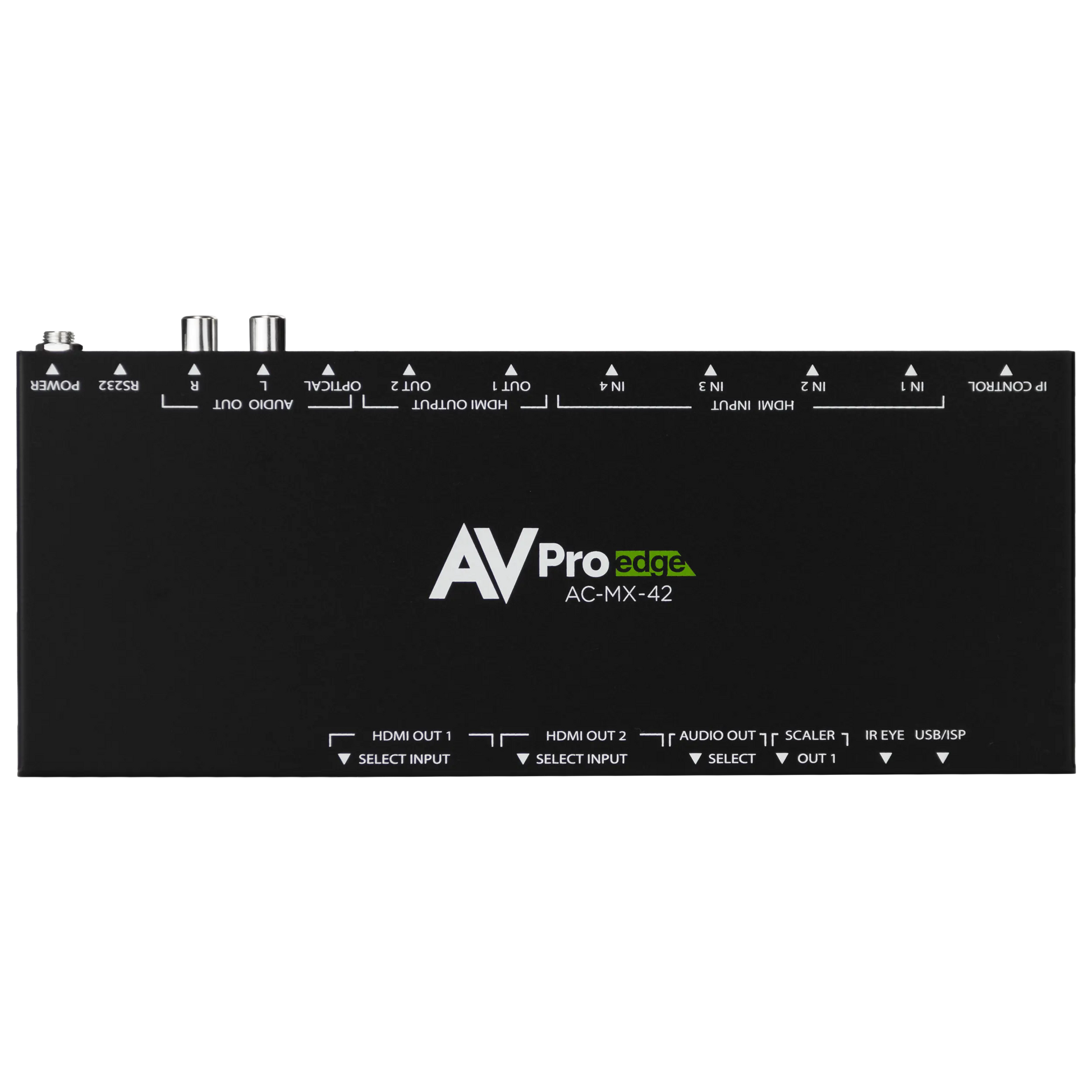

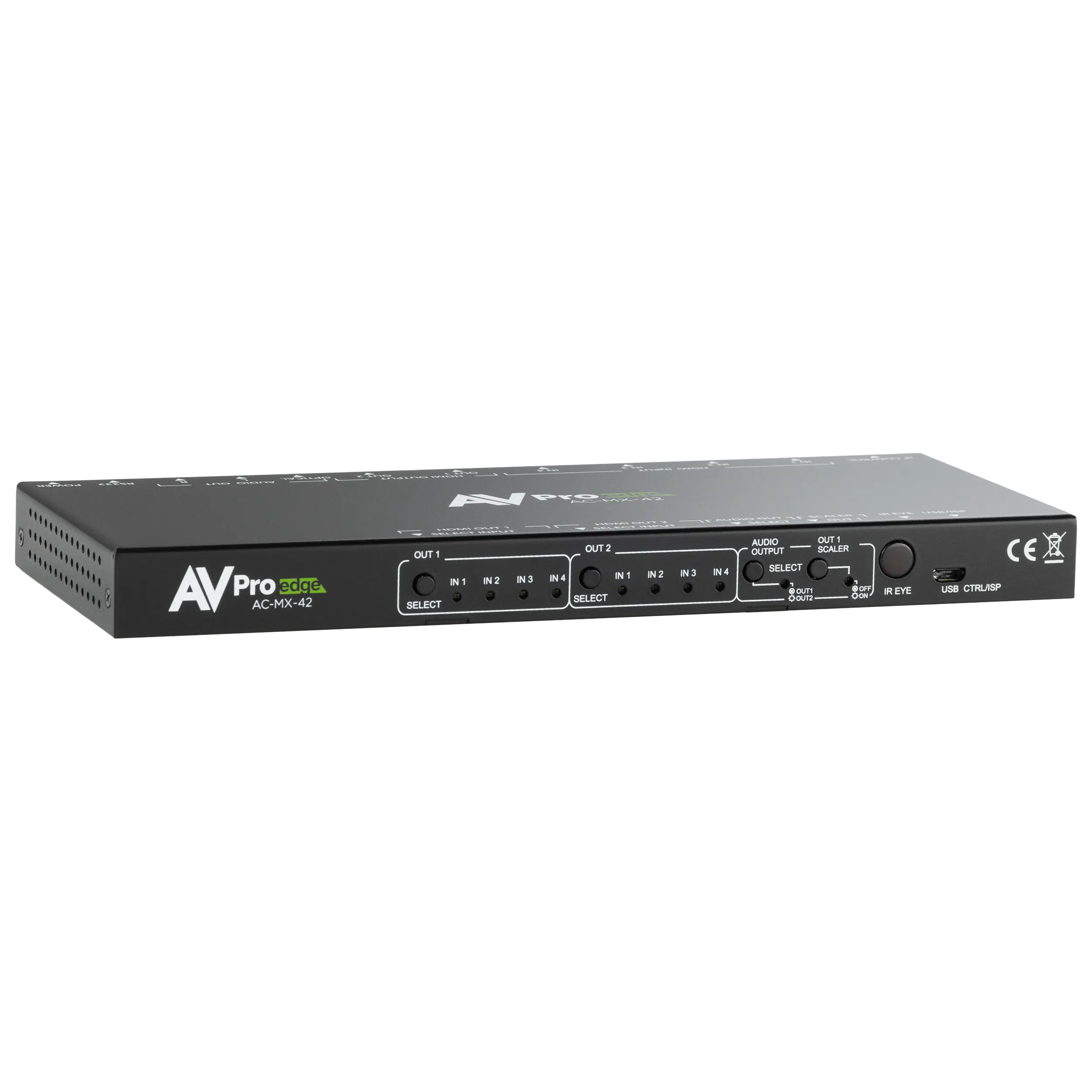

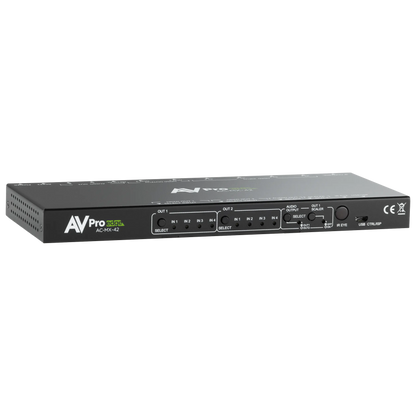

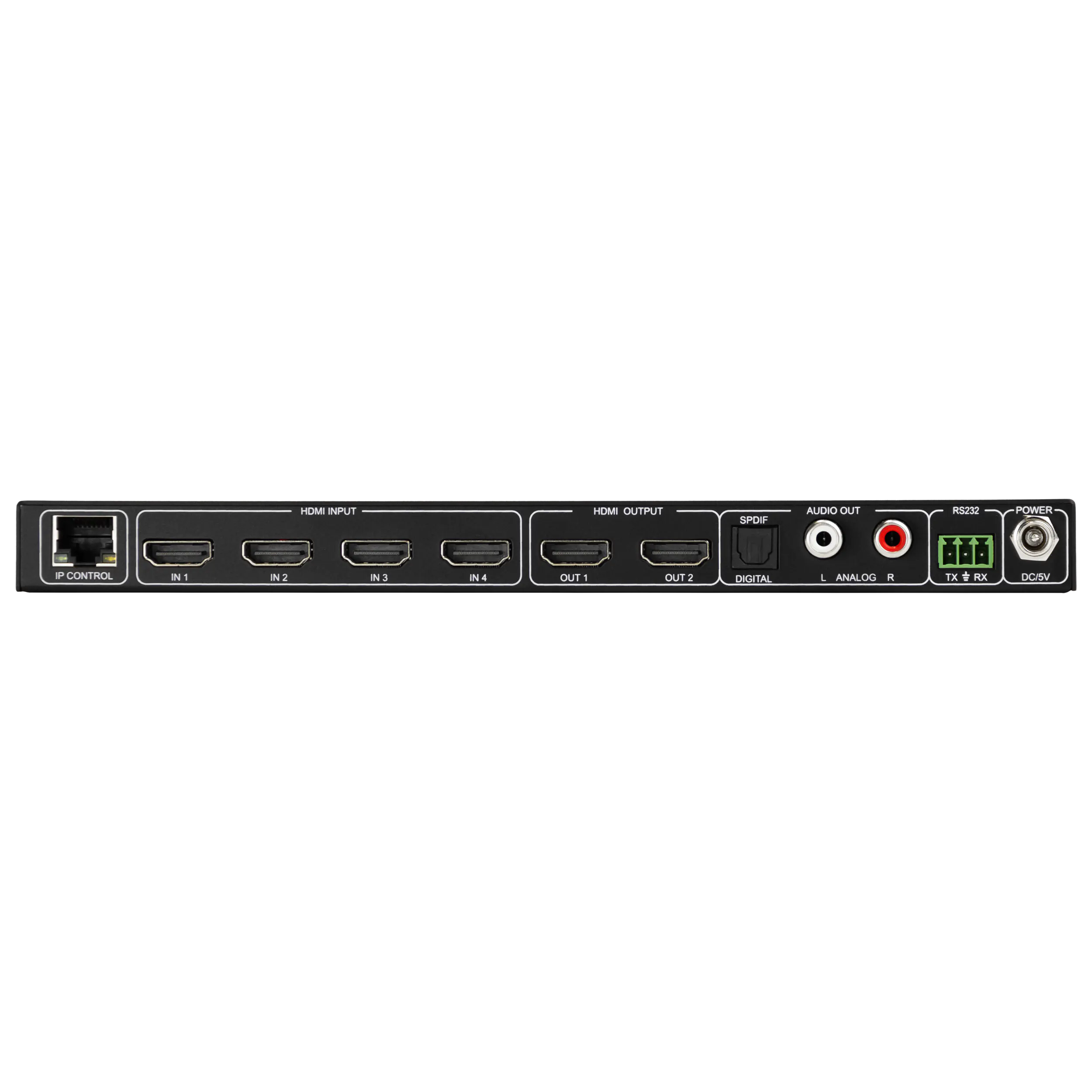

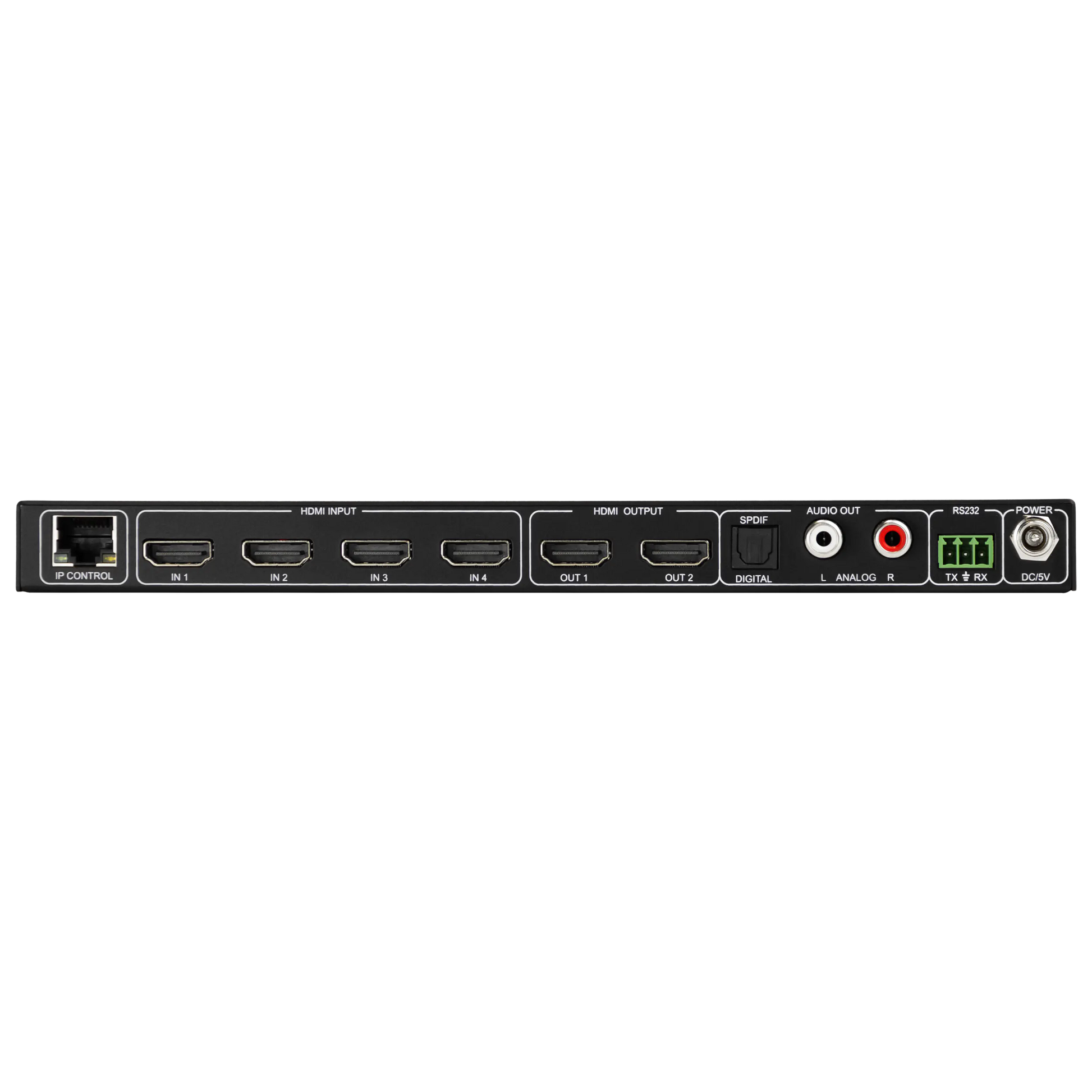

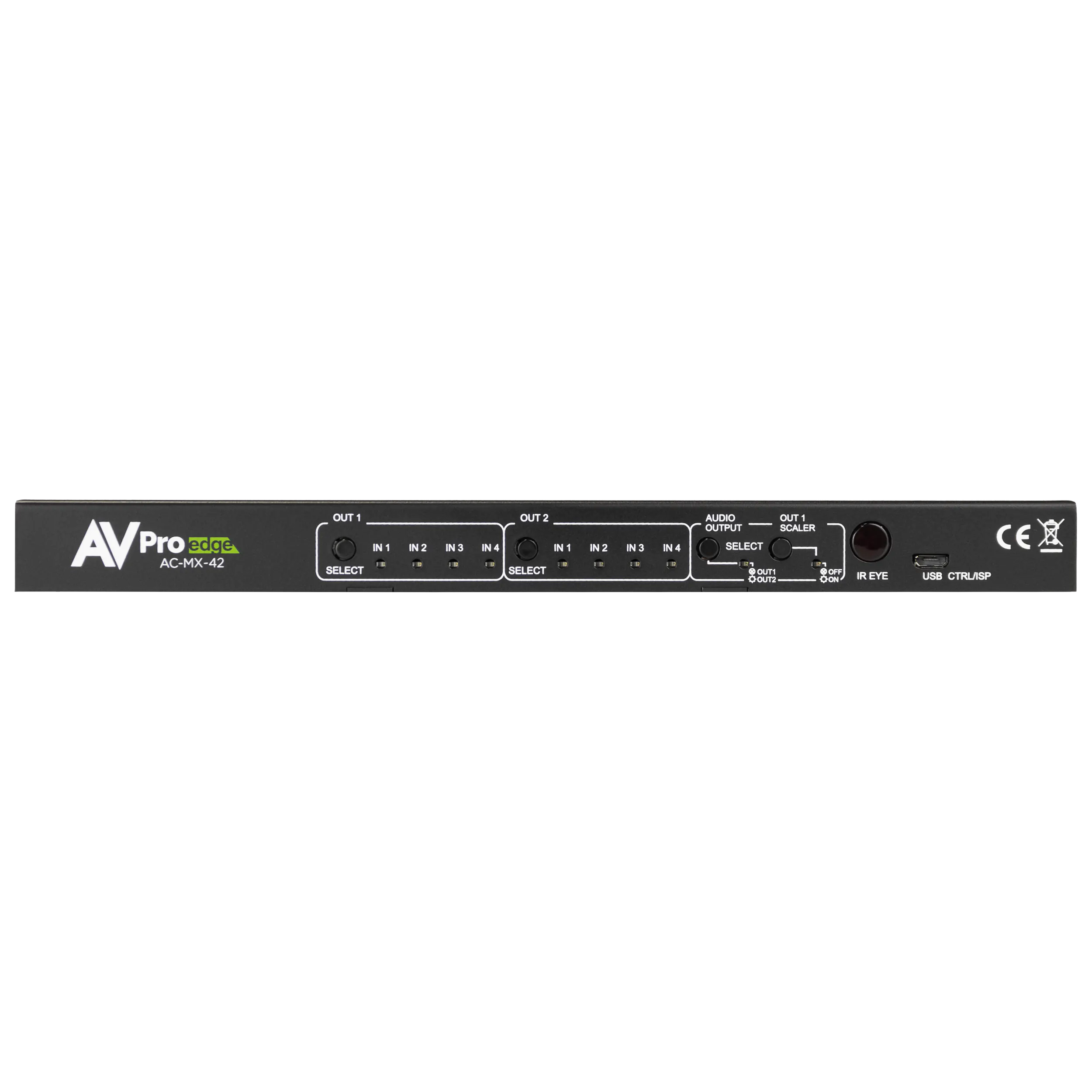

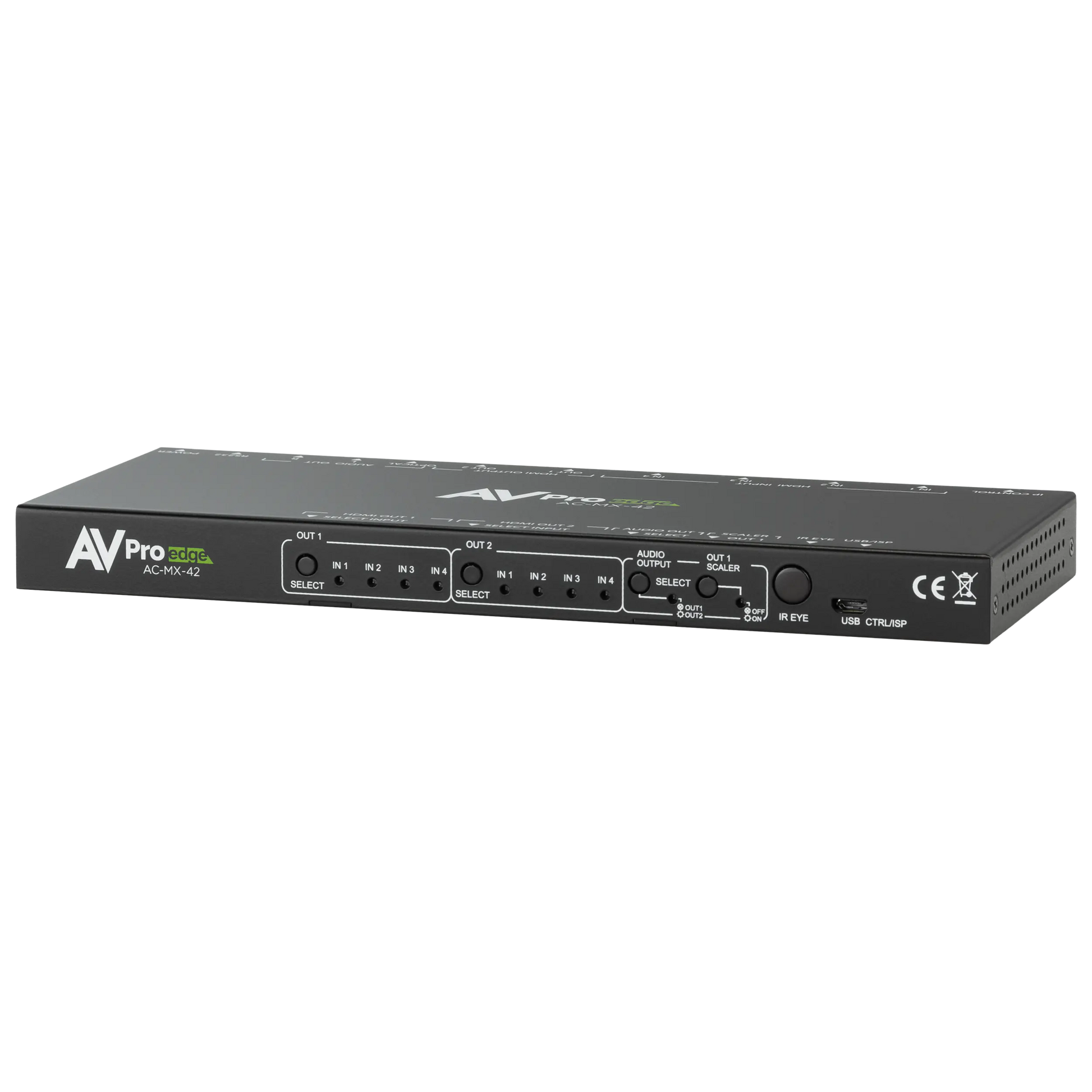

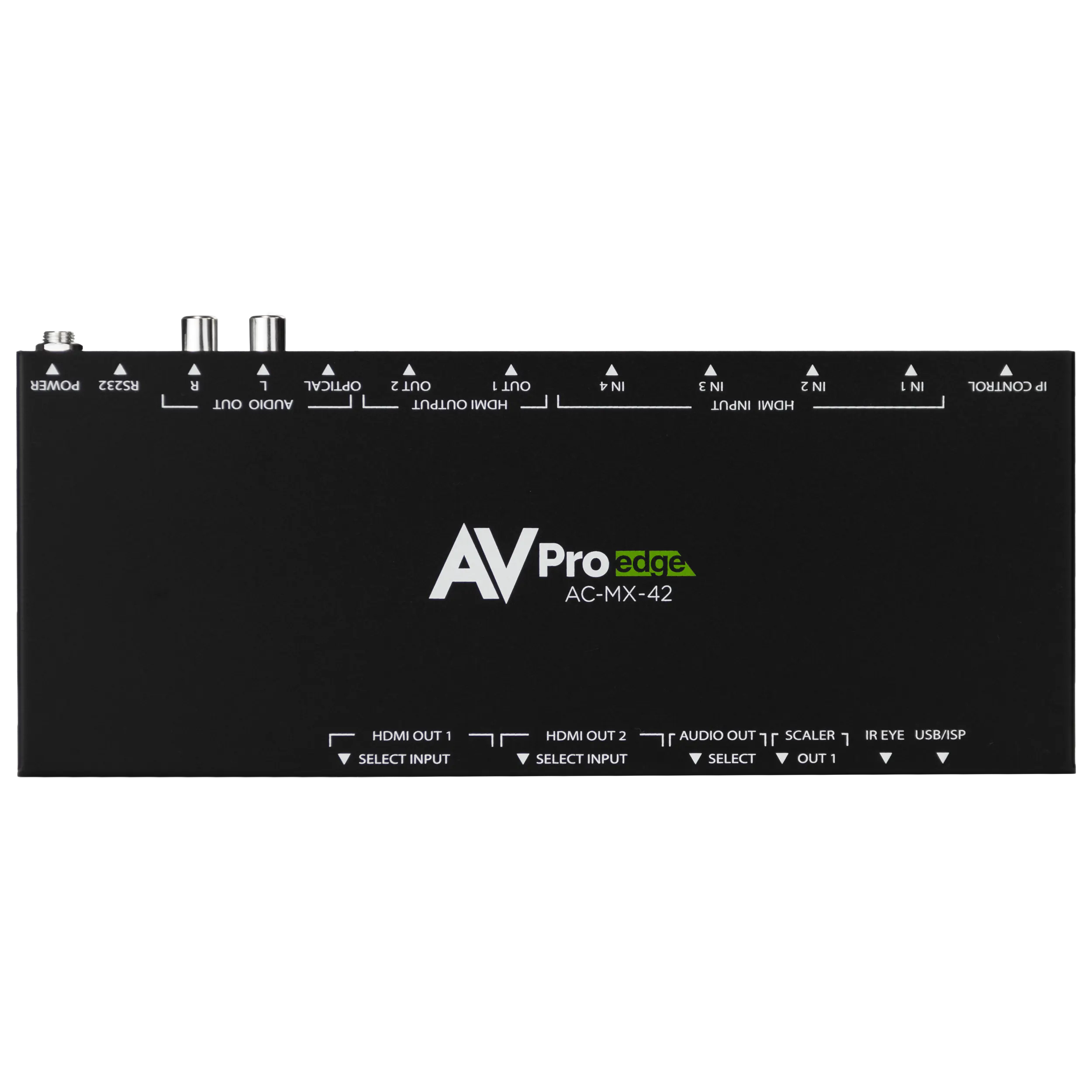

18Gbps 4x2 Auto Switching HDMI Matrix Switcher

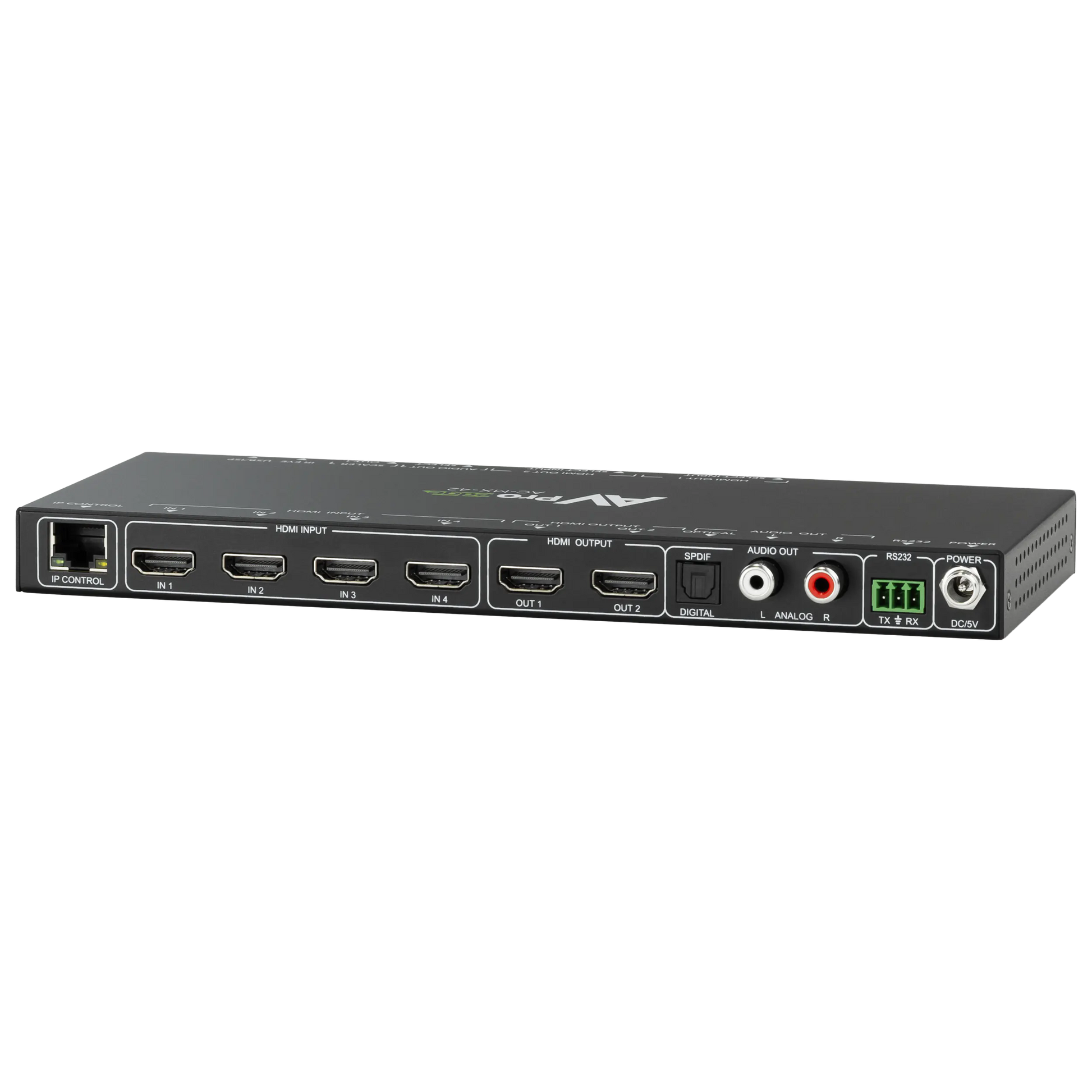

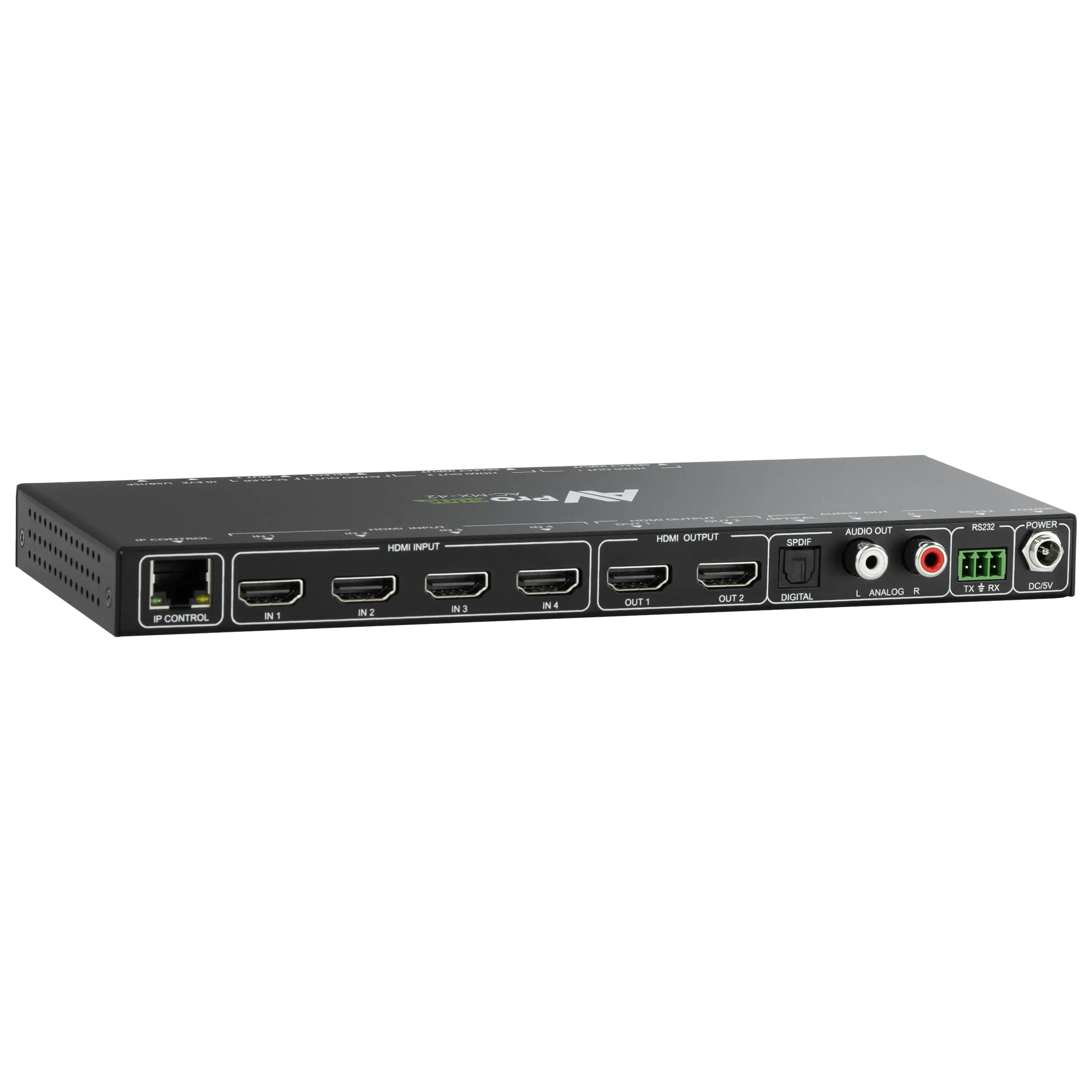

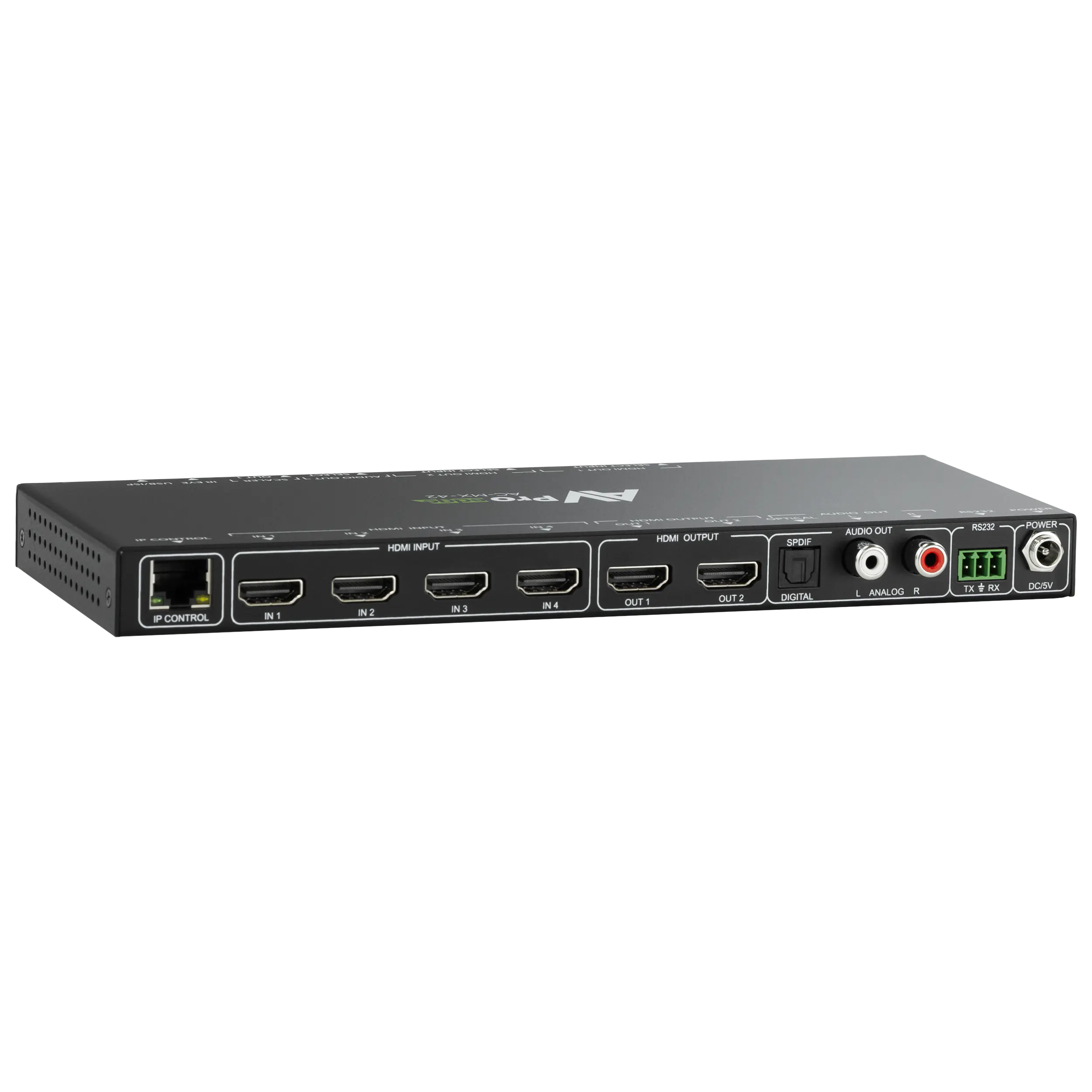

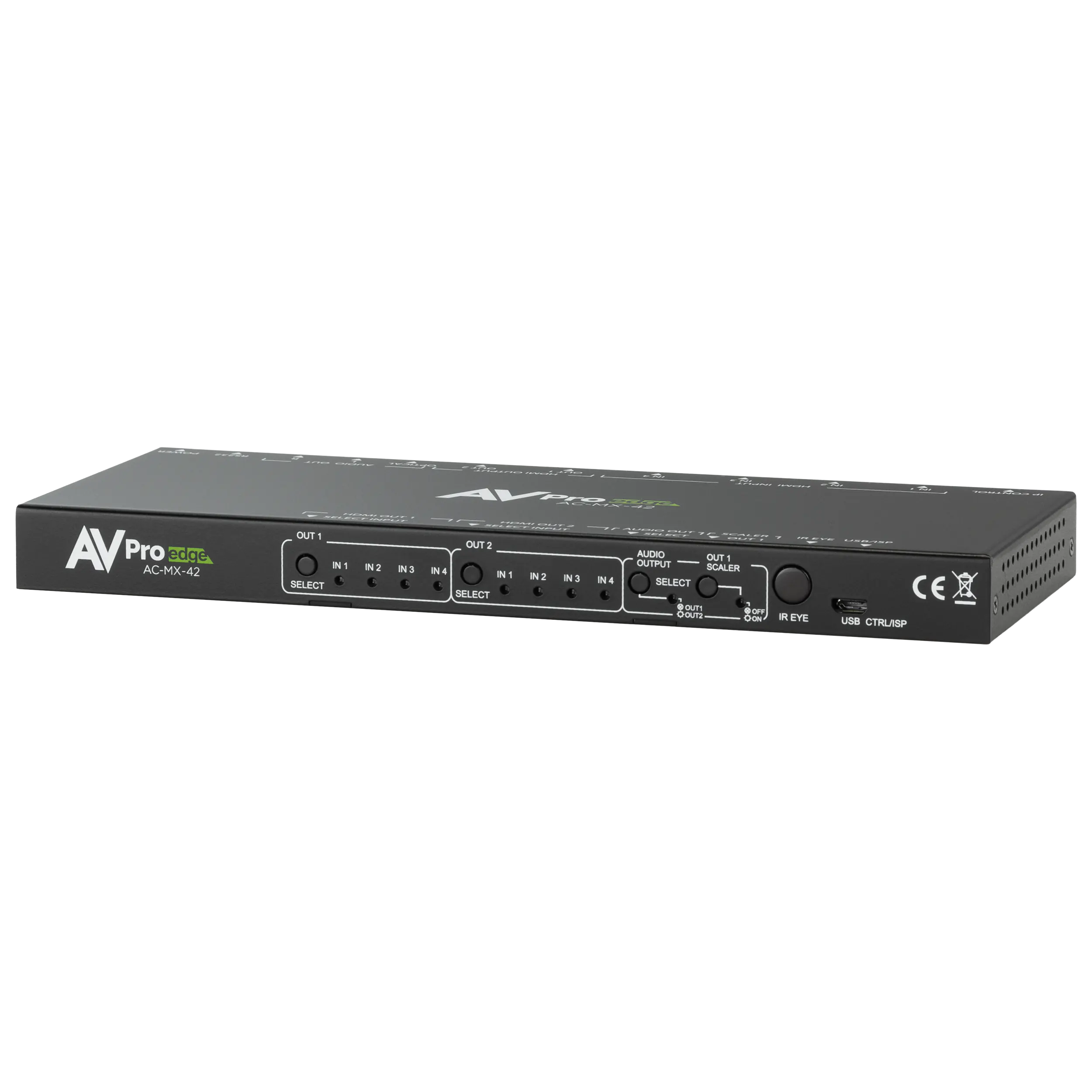

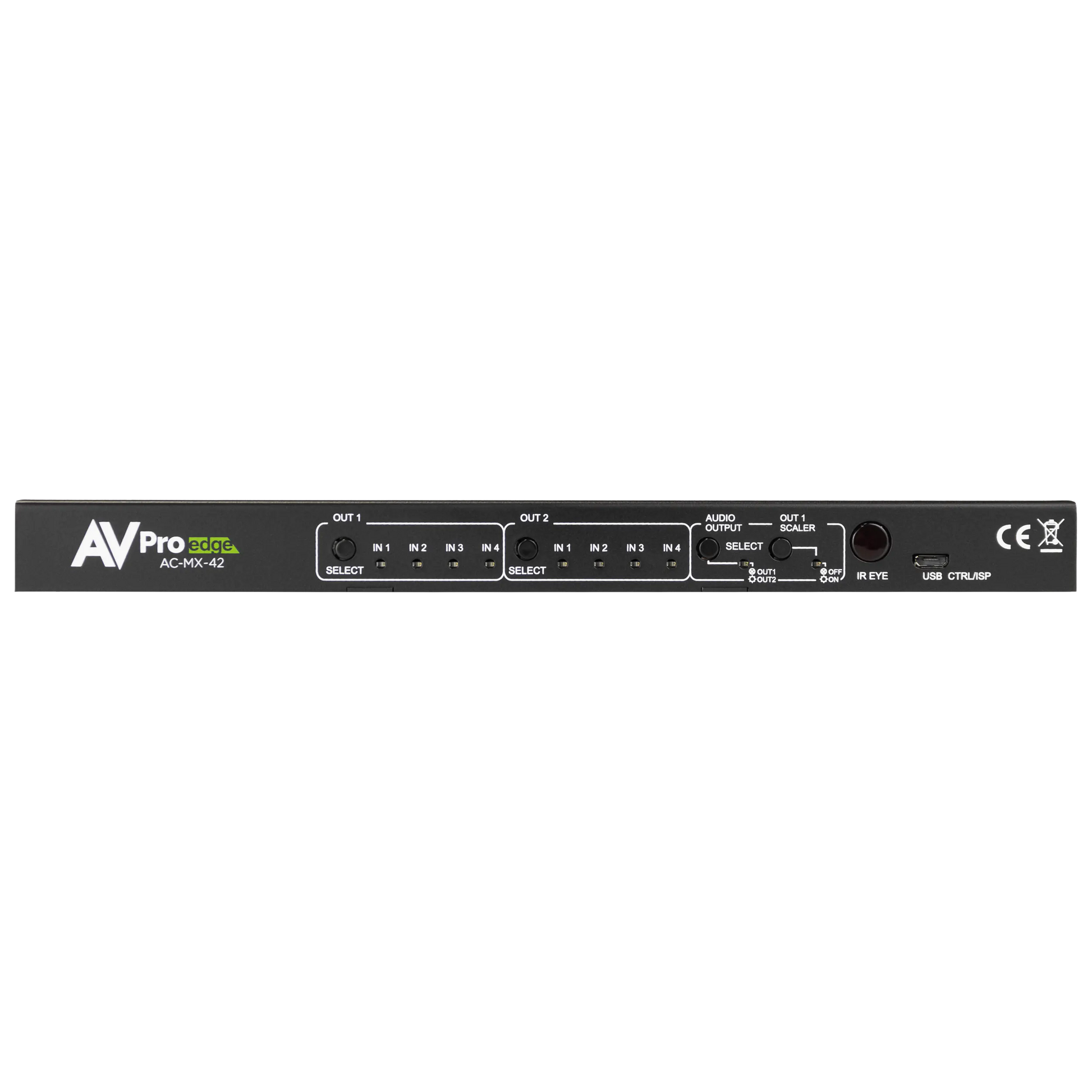

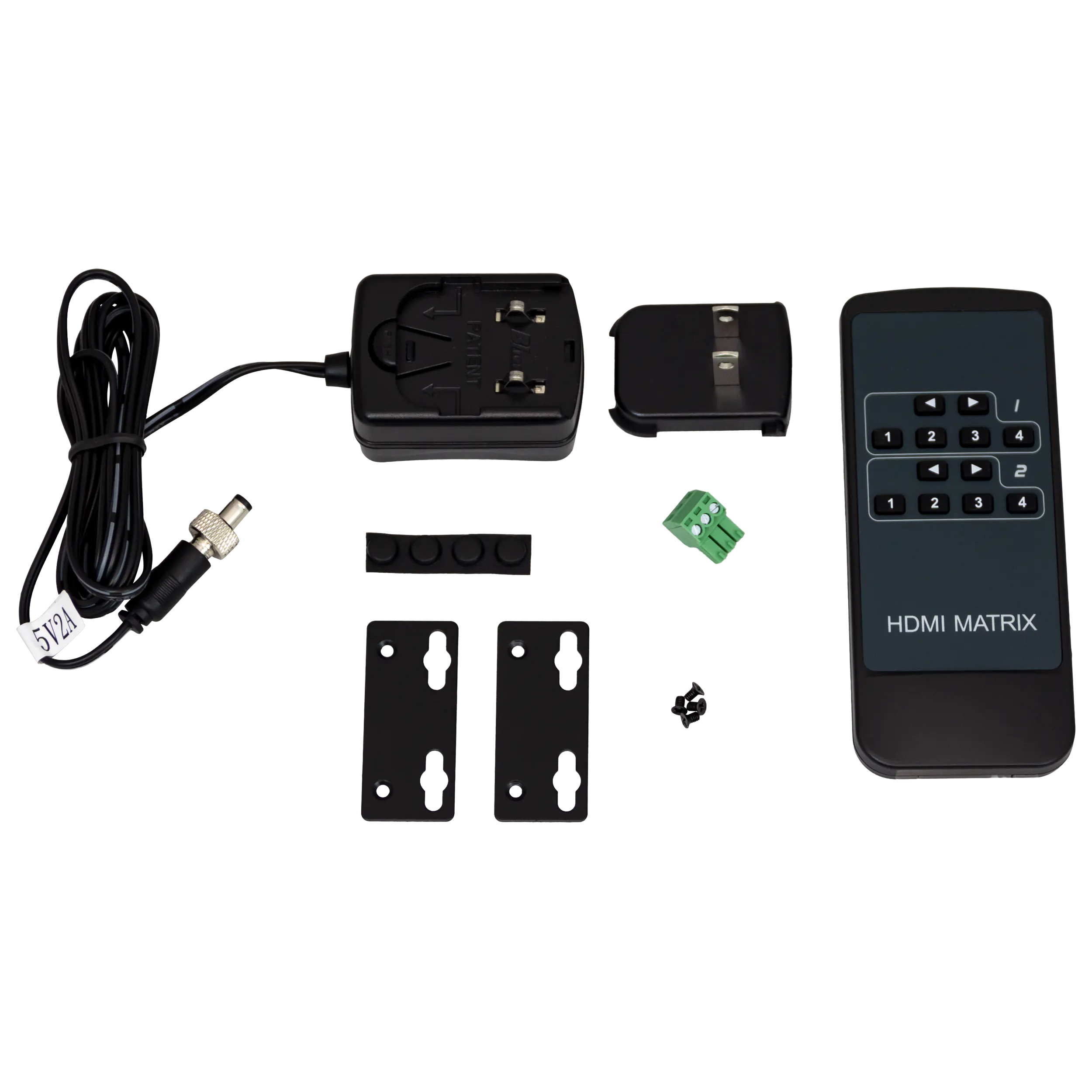

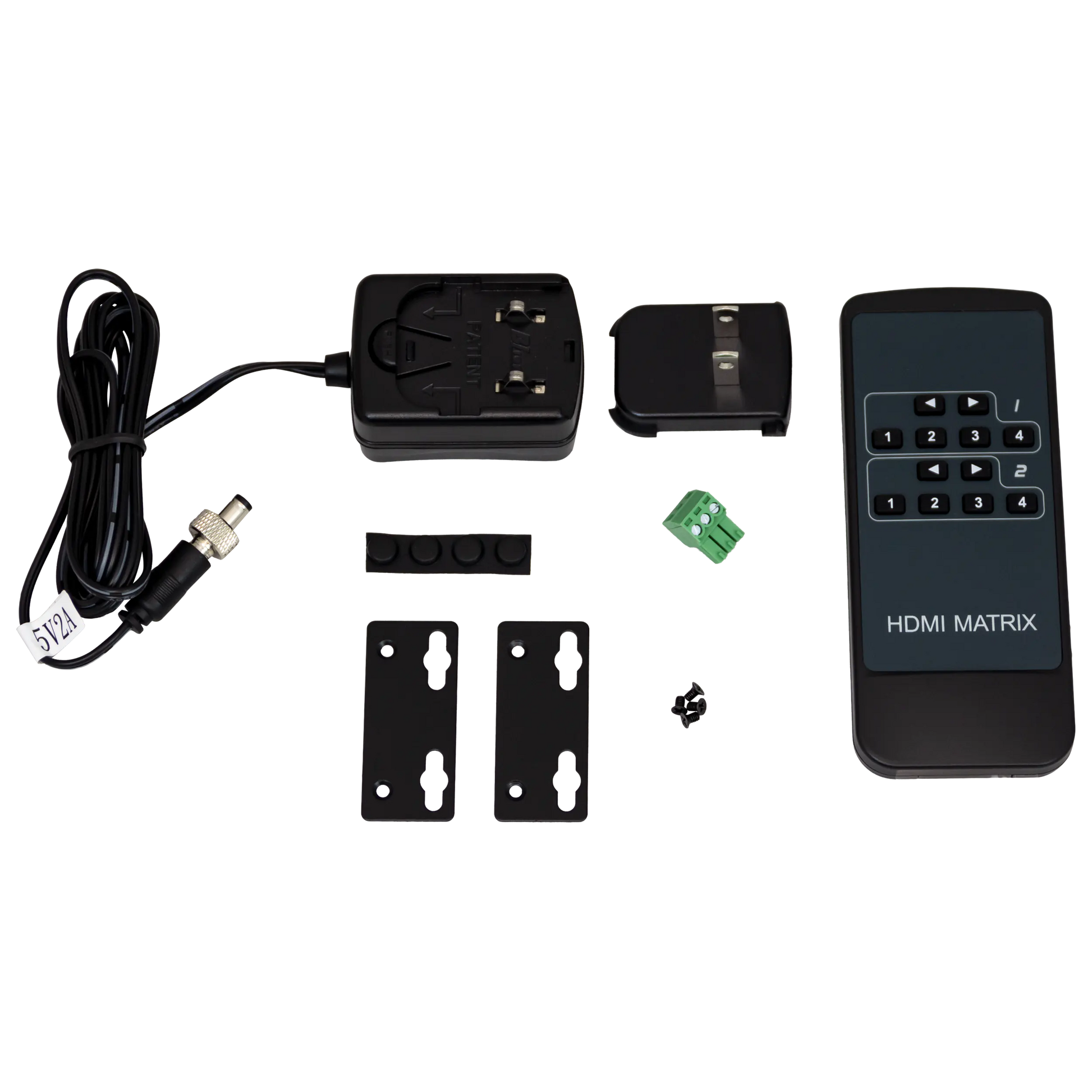

AC-MX-42 – 4x2 HDMI-Matrix-Switcher

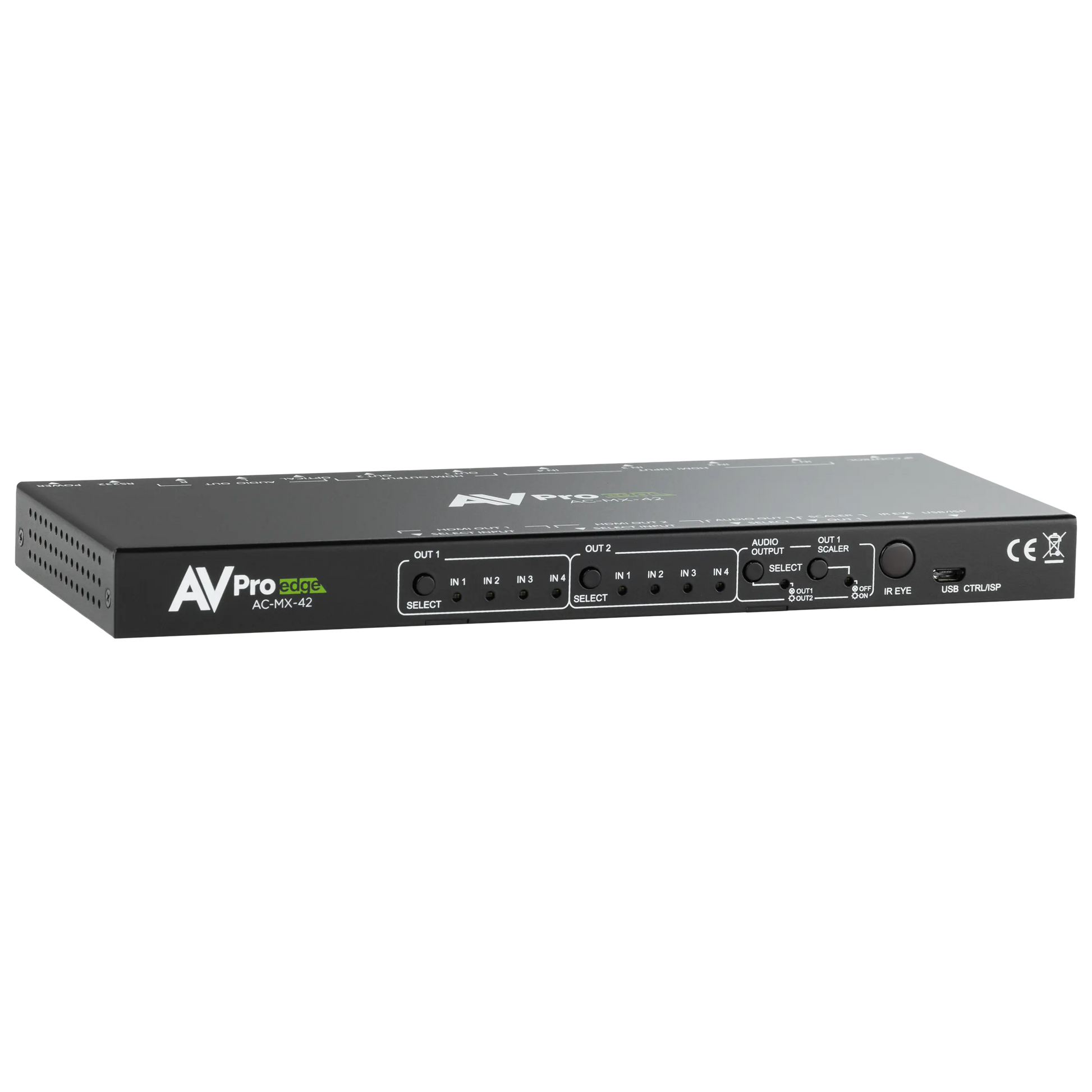

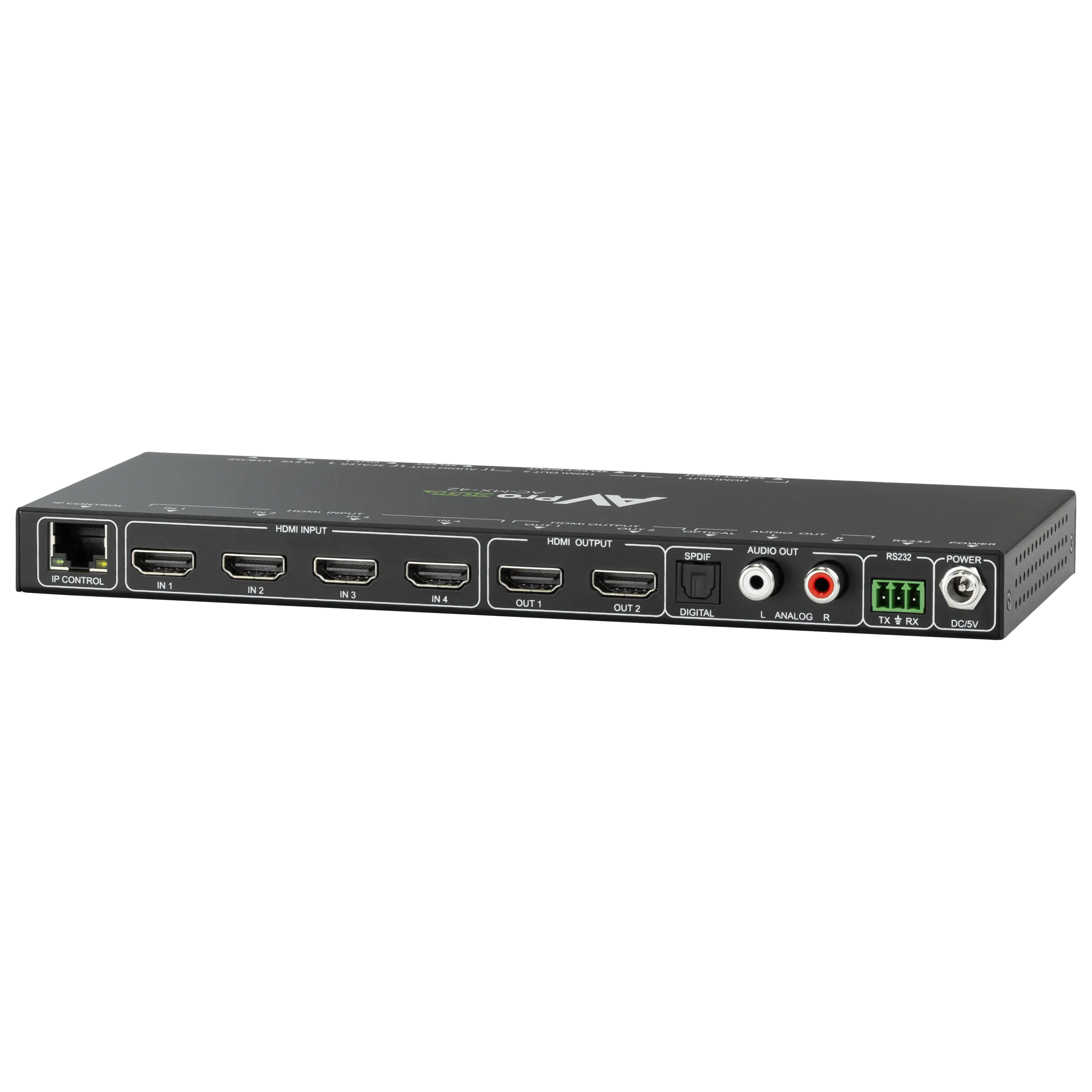

Der AVPro Edge AC-MX-42 ist ein 4x2 HDMI-Matrix-Switcher, der es ermöglicht, beliebige Quellen – etwa Blu-ray-Player, Satellitenreceiver, Spielkonsolen oder PCs – auf verbundene Displays zu schalten.
Das Gerät entzerrt und verstärkt das Ausgangssignal, sodass HDMI-Signale auch über lange Kabelstrecken ohne Qualitätsverlust übertragen werden können.

---

Perfekt für AVRs mit eingeschränkter Video-Bandbreite

Der AC-MX-42 wurde speziell für Systeme entwickelt, in denen ältere AV-Receiver (AVRs) oder Vorverstärker die volle 18-Gbit/s-Bandbreite moderner HDMI-Signale nicht unterstützen.
Anstatt die Videoqualität durch ein solches Gerät zu begrenzen, kann der Switch das Videosignal herunter skalieren und unkomprimiertes HDMI direkt an das Display senden.

Dabei bleibt das Audiosignal unangetastet, was den AC-MX-42 zur idealen Lösung für Systeme macht, bei denen hochwertige Audioformate (z. B. Dolby Atmos oder DTS:X) entscheidend sind.

---

Hinweis für Designer, Installateure und Techniker

Bei Verwendung des AC-MX-42 als HDMI-Video-Bypass um ältere AVRs oder Vorverstärker herum – insbesondere beim Einsatz eines neuen Displays bei gleichzeitigem Erhalt eines bestehenden AVR-Systems – muss Folgendes beachtet werden:

Wenn der HDMI-Hauptausgang des umgangenen AVRs oder Vorverstärkers nicht an ein Gerät mit aktiver EDID-Kommunikation angeschlossen ist,
fehlt dem AVR die Möglichkeit, eine EDID-Aushandlung oder Authentifizierung durchzuführen.
In diesem Fall erkennen Signalquellen kein aktives HDMI-Ziel, was dazu führen kann, dass
der AVR kein Audiosignal aktiviert oder umschaltet, da keine gültige Ausgangsverbindung erkannt wird.

Empfohlene Praxis:
Der AVR oder Vorverstärker sollte immer an ein Gerät angeschlossen werden, das eine aktive EDID bereitstellt.
So wird das Gerät „getäuscht“, um weiterhin wie vorgesehen zu funktionieren – mit einem aktiven Videosignal und Mehrkanalton.

Produkte wie der AVPro Edge AC-SC-1X oder AC-DA12-AUHD-GEN2 eignen sich hierfür ideal,
da sie über integriertes EDID-Management verfügen.
Jedes Gerät, das eine kompatible EDID zur Systemstabilität bereitstellt, kann jedoch verwendet werden.

---

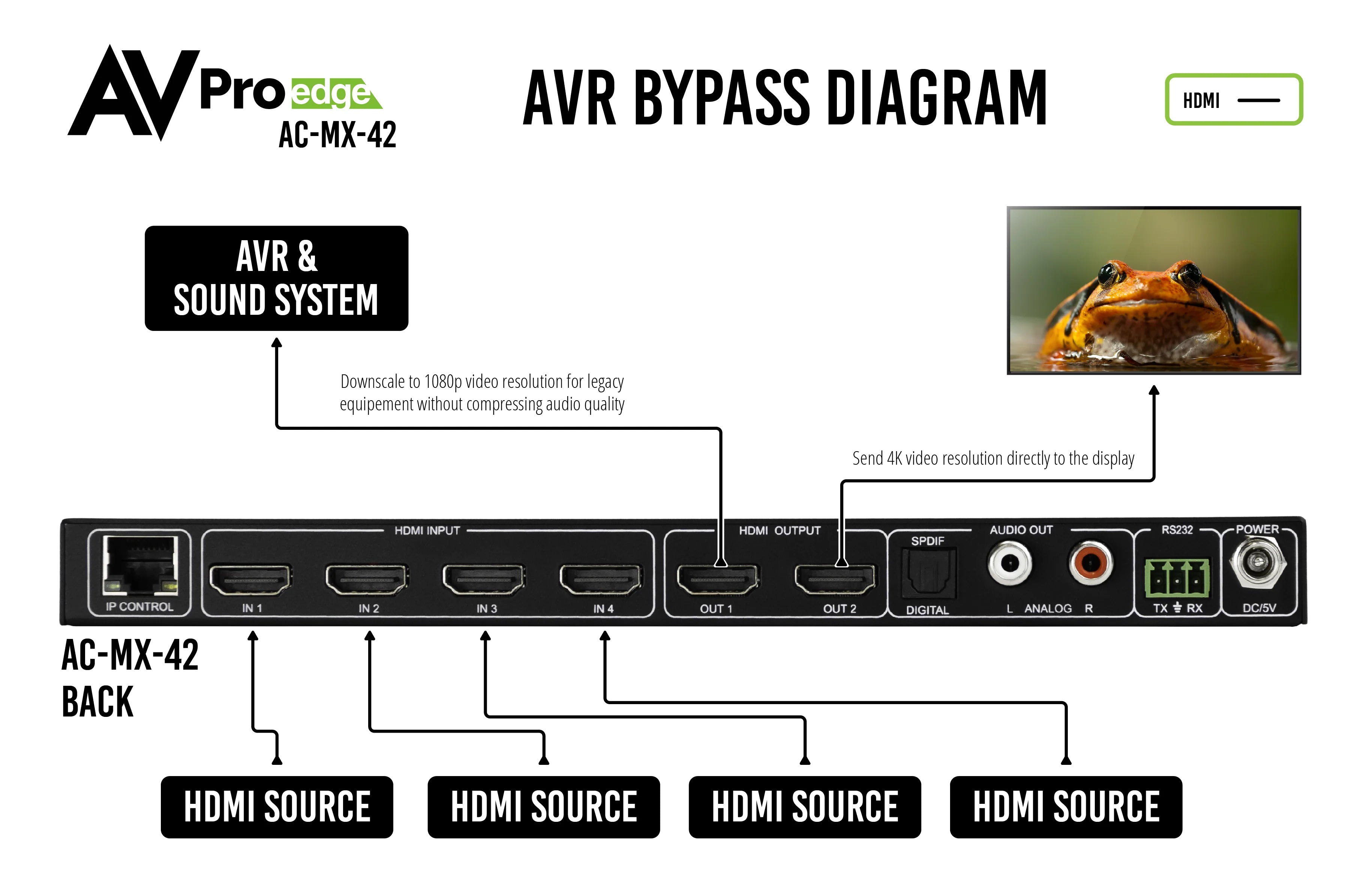

Lösung für AVR-Probleme moderner Systeme

In der heutigen High-Bandwidth-Video-Ära müssen häufig hochbitratige Audiosignale in AVRs eingespeist werden,
um Dolby Atmos, DTS:X oder andere immersive Audioformate nutzen zu können.

Viele AVRs sind für Audioverarbeitung optimiert,
können aber hochbandbreitige HDR-Videosignale nicht korrekt weiterleiten.

Der AC-MX-42 löst dieses Problem:
Er ermöglicht es, unkomprimierte Videosignale direkt an das Display oder den Projektor zu senden,
während eine zweite, herunter skalierte HDMI-Ausgabe weiterhin das ursprüngliche Audioformat an den AVR liefert.
Das macht ihn zur perfekten Lösung für Systeme mit älteren Receivern und modernen 4K-Displays.

---

Auto-Switching

Ideal für Umgebungen mit wechselnden Quellen oder „Bring your own device“-Szenarien.
Im Auto-Switching-Modus erkennt der Matrix-Switcher automatisch aktive Eingänge und wechselt selbstständig.

Konfigurationsoptionen:

• Beide Ausgänge schalten automatisch.

• Nur einer der Ausgänge schaltet automatisch.

Hinweis:
In beiden Modi kann HDMI-Ausgang 1 herunter skaliert werden – perfekt für Setups mit einem 1080p- und einem 4K-Display.

---

4K Up/Down Scaling

Das Scaling-System auf HDMI-Ausgang 1 ermöglicht sowohl Downscaling von 4K auf 1080p
als auch Upscaling von 1080p auf 4K, je nach Systemanforderung.
So müssen Installateure nicht das gesamte System auf niedrigere Auflösung „herunterziehen“,
wenn nur ein älteres 1080p-Display vorhanden ist.

---

EDID-Management

Mit 29 integrierten EDIDs (inklusive HDR-Profilen) gehören Kompatibilitätsprobleme der Vergangenheit an.
Das System ermöglicht:

• Auswahl aus vorkonfigurierten EDID-Profilen,

• Sofortiges Auslesen und Anwenden der EDID eines angeschlossenen Displays – per Knopfdruck.

Damit wird die Signalstabilität zwischen Quelle und Anzeige jederzeit gewährleistet.

---

Dual Audio De-Embedding

Der AC-MX-42 bietet vielseitige Audio-Extraktionsoptionen:

• Analoge L/R-Ausgänge für 2-Kanal-PCM-Audio
  (Hinweis: nur 2CH PCM – für Downmixing siehe AC-AVDM-AUHD oder AXION-Serie)

• Digitaler Toslink-Ausgang für
  7CH LPCM, Dolby Digital, Dolby Digital+, DTS, DTS Master Audio

Das extrahierte Audiosignal ist an den gewünschten HDMI-Ausgang gebunden
(das Audio schaltet synchron mit dem Videosignal).

---

Technische Highlights

• HDMI 2.0(a/b) – volle 18 Gbit/s Bandbreite

• 4K60 (4:4:4)-Unterstützung

• HDR10, HDR10+, Dolby Vision, HLG

• Downscaling (4K → 1080p) auf Ausgang 1

• Perfekter AVR-Bypass – 18 Gbit/s-Video direkt an das Display, unkomprimiertes Audio zum AVR

• Auto-Switching für dynamische Quellwechsel

• 29 EDID-Profile inkl. HDR

• Dual Audio De-Embedding (analog & digital)

• Ideal für Systeme mit älteren AVRs und modernen 4K-Displays

---
