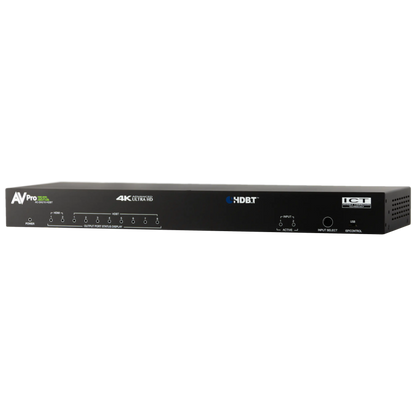

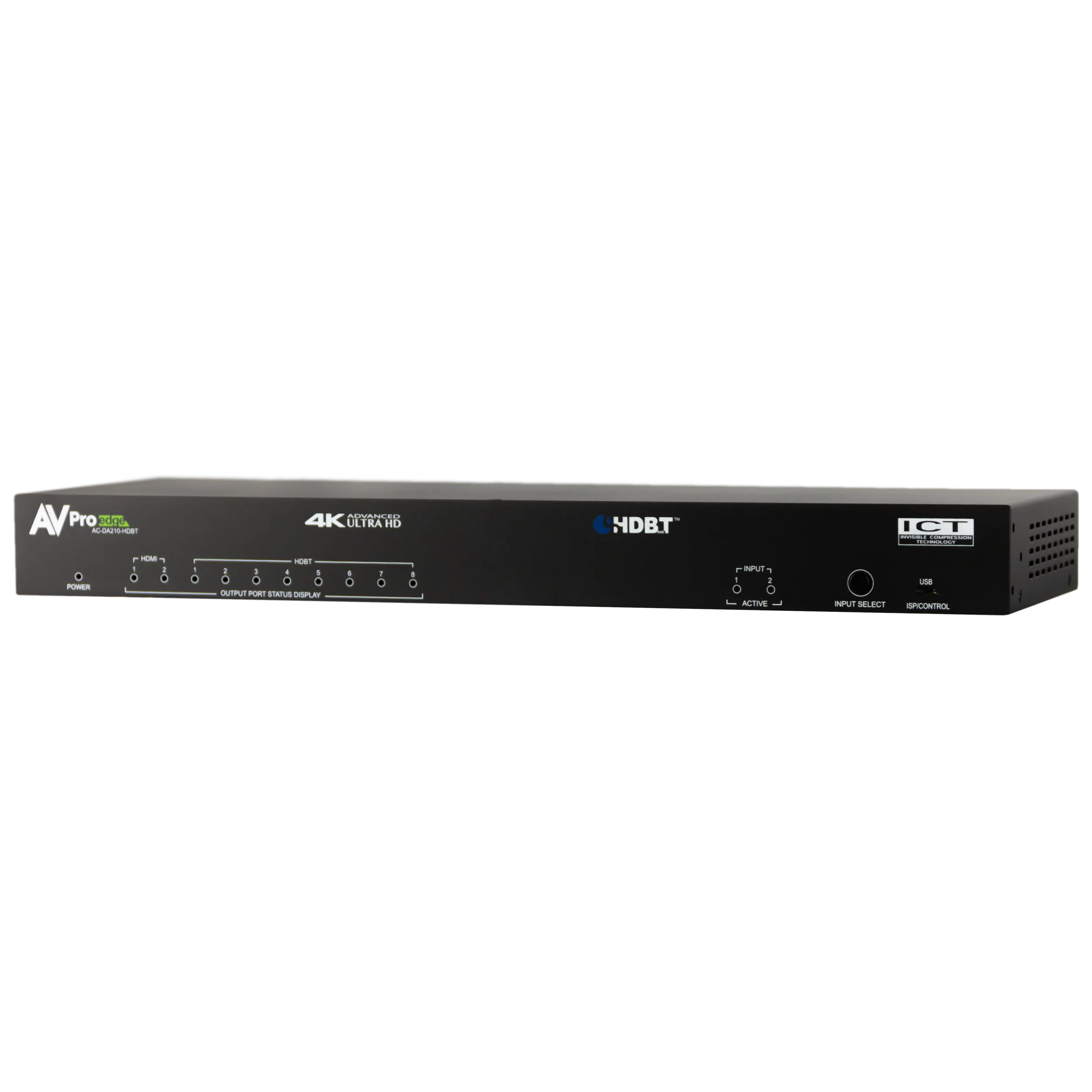

AC-DA210-HDBT – 18 Gbit/s HDBaseT Distribution Amplifier (2×10) mit ICT-Technologie
Der AVPro Edge AC-DA210-HDBT wurde für großflächige Signalverteilungen über extreme Distanzen entwickelt.
Durch den Einsatz bewährter HDBaseT-Technologie in Kombination mit der AVPro Edge-eigenen Invisible Compression Technology (ICT) vereinfacht dieses Gerät die Langstreckenübertragung von 4K-Signalen mit 18 Gbit/s Bandbreite, sodass jedes angeschlossene Display ein gestochen scharfes, detailreiches Bild erhält.
Das System wurde auf einfache Installation und maximale Benutzerfreundlichkeit ("Plug & Play") ausgelegt.
Dank RS-232- und IR-Steuerung können angeschlossene Endgeräte zentral verwaltet werden – etwa für Power-On/Off-Funktionen oder Quellumschaltungen.
Mit zwei umschaltbaren HDMI-Eingängen lässt sich die Verteilung praktisch unbegrenzt erweitern, wodurch der AC-DA210-HDBT zu einer leistungsstarken und skalierbaren Lösung für professionelle AV-Umgebungen wird.

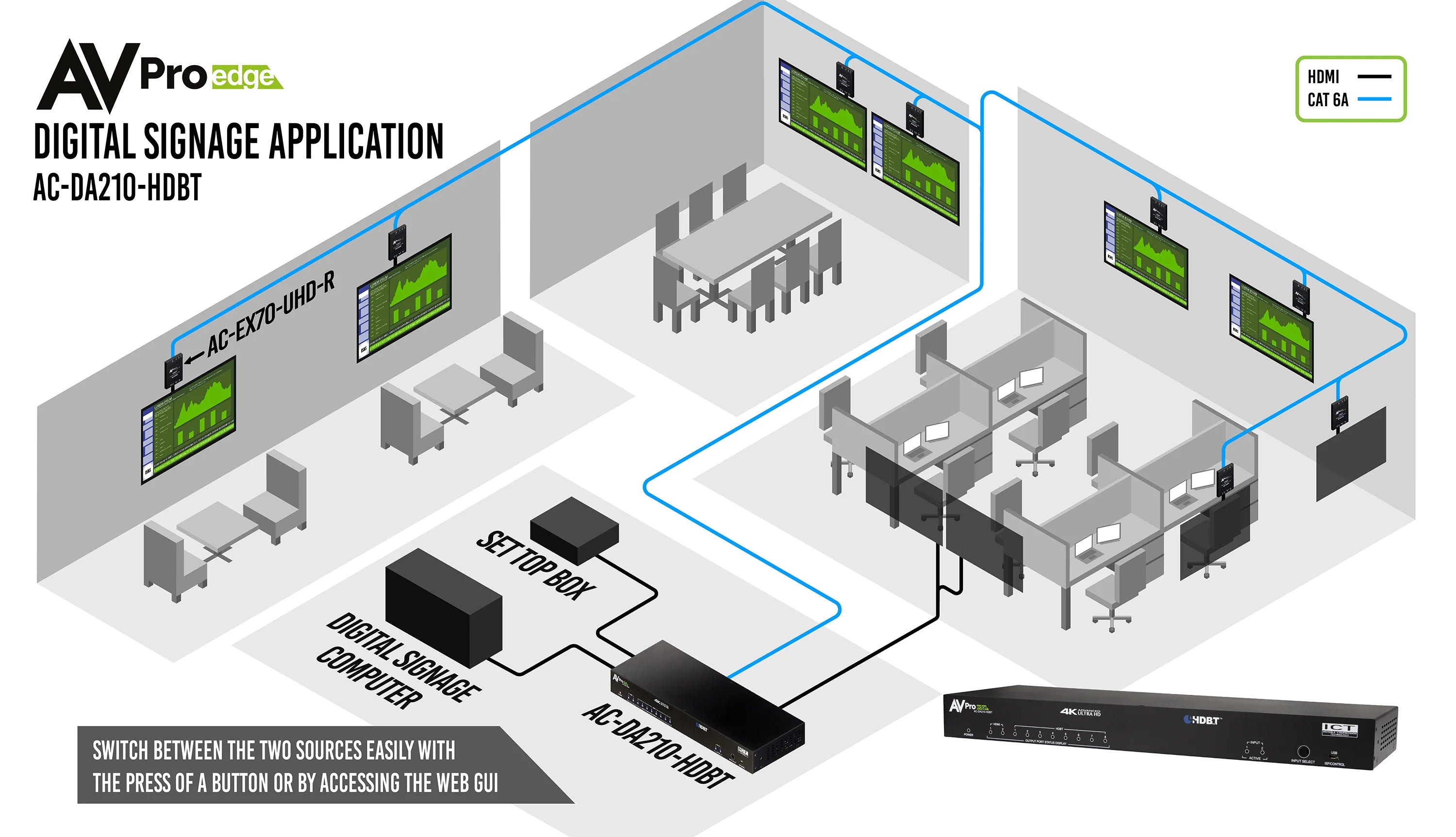

Ideal für Einzelhandelsflächen, Bars, Restaurants, Showrooms und öffentliche Bereiche, in denen konsistente Bild- oder Signalinhalte über viele Displays hinweg dargestellt werden sollen.
Die beiden Eingänge ermöglichen das flexible Umschalten zwischen verschiedenen Quellen – von digitaler Beschilderung über Menüanzeigen bis hin zu HDCP-geschütztem Content.
18 Gbit/s 4K HDBaseT-Verteilung (4K60 4:4:4)
In modernen Großverteilungen ist volle 4K-Auflösung unerlässlich – insbesondere in Umgebungen, in denen Bildschirme aus geringer Entfernung betrachtet werden.
Der AC-DA210-HDBT liefert 4K60 (4:4:4) bei 18 Gbit/s, sodass Inhalte mit maximaler Schärfe und Klarheit dargestellt werden – ideal für digitale Werbeanzeigen, Informationsbildschirme oder Dokumentationssysteme in öffentlichen Räumen.
Ergebnis: gestochen scharfe, detailreiche Bilddarstellung auf jedem angeschlossenen Display.
Kaskadierbares Design
Der AC-DA210-HDBT wurde speziell für die Kaskadierung mehrerer Einheiten konzipiert.
Dadurch lässt sich der Inhalt auf Hunderte von Displays verteilen.
Zusätzlich verfügt das Gerät über zwei HDMI-Ausgänge, die ein Daisy-Chaining von Quellen ermöglichen – perfekt für den Aufbau großflächiger Distributionsnetzwerke mit flexibler Quellumschaltung.
Audio De-Embedding
Eine der herausragenden Funktionen des AC-DA210-HDBT ist die Audio-Extraktion.
Sie ermöglicht das Abgreifen kompatibler Audiosignale für sekundäre Verstärkersysteme oder Audiomatrixen.
Drei Ausgabemöglichkeiten stehen zur Verfügung:
-
2-Kanal-Phoenix (symmetrisch)
-
SPDIF
-
Optischer Toslink-Ausgang
Die Audioausgabe ist permanent aktiv und folgt stets der aktuell gewählten Quelle – einfach anschließen und loslegen.
„Max Flow“-Chassis

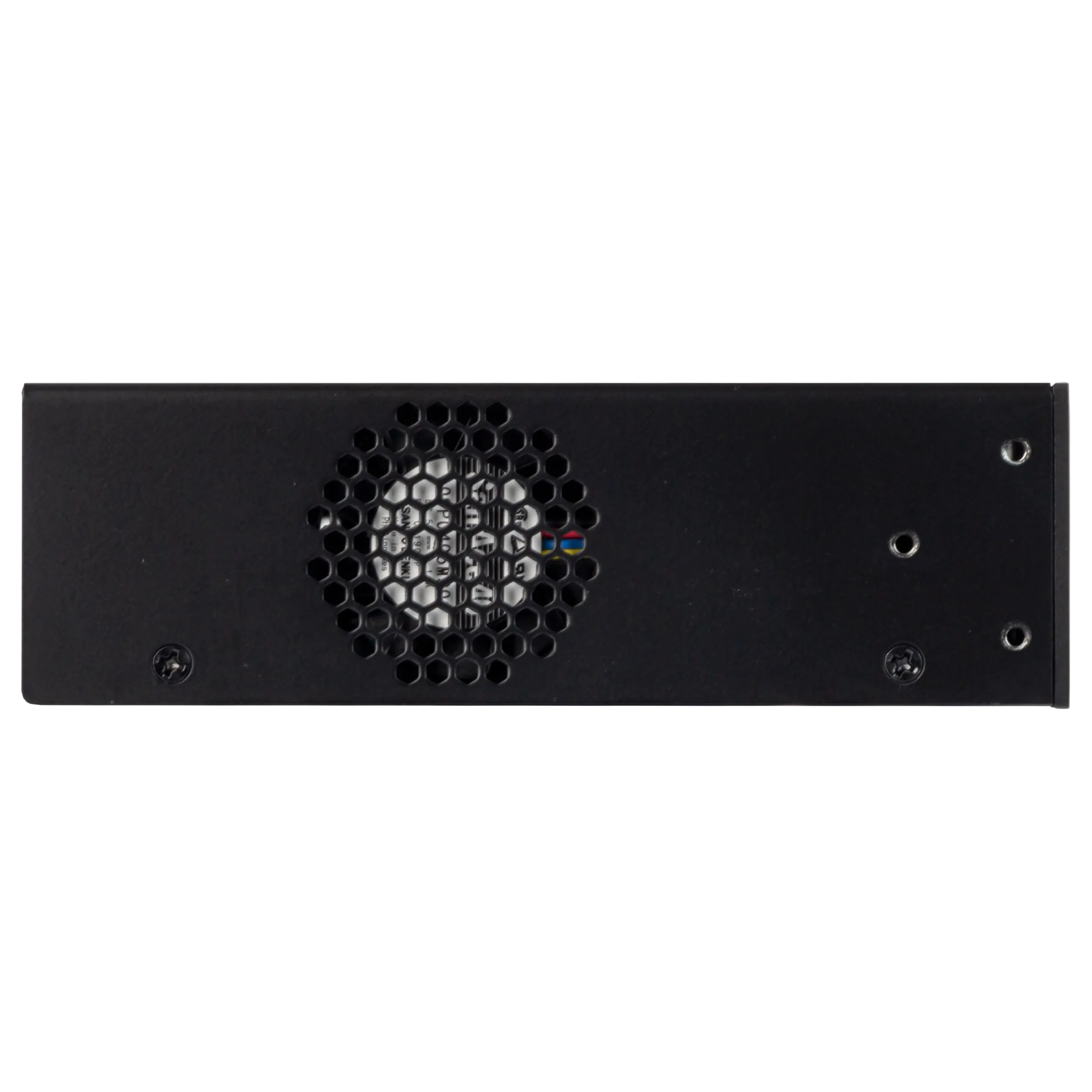

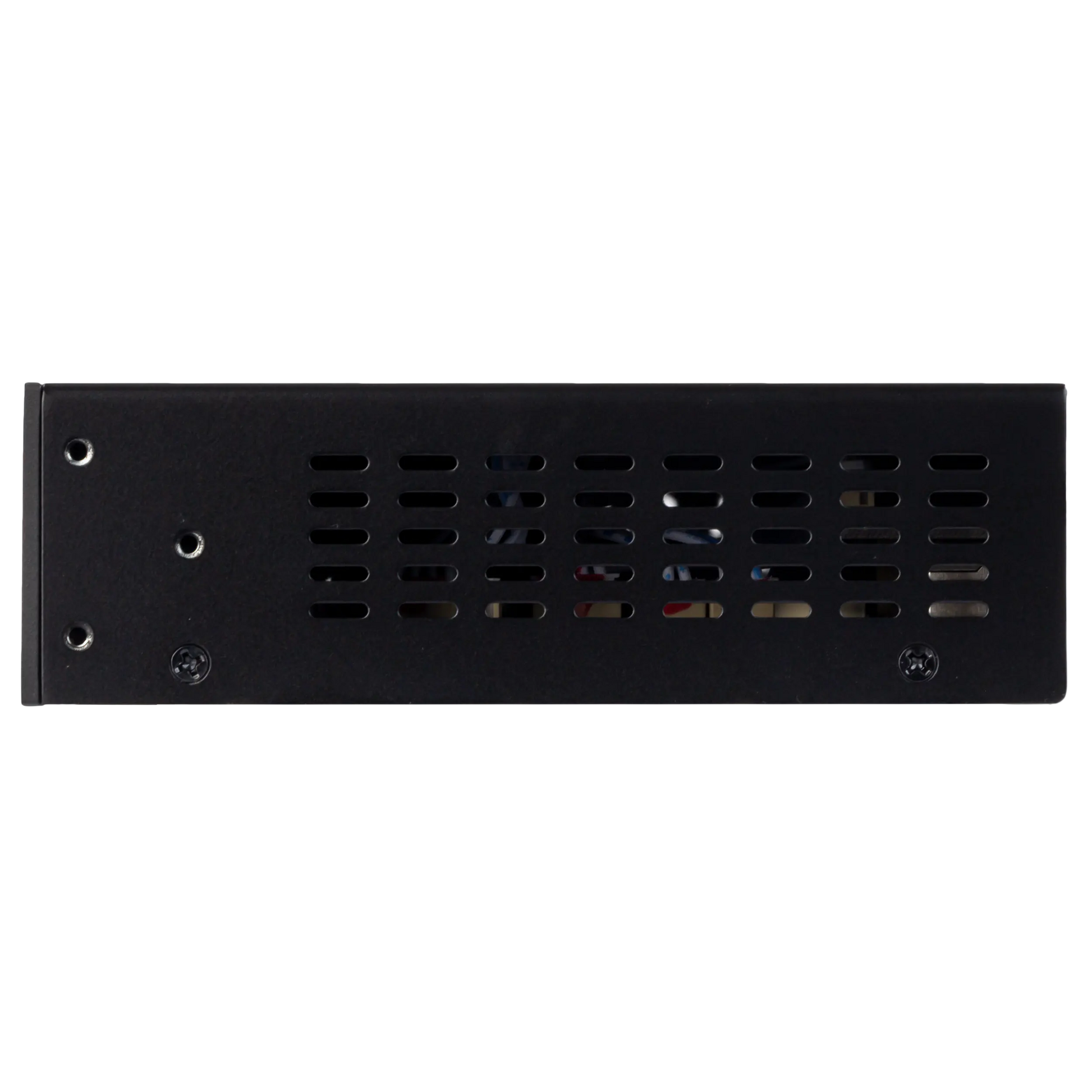

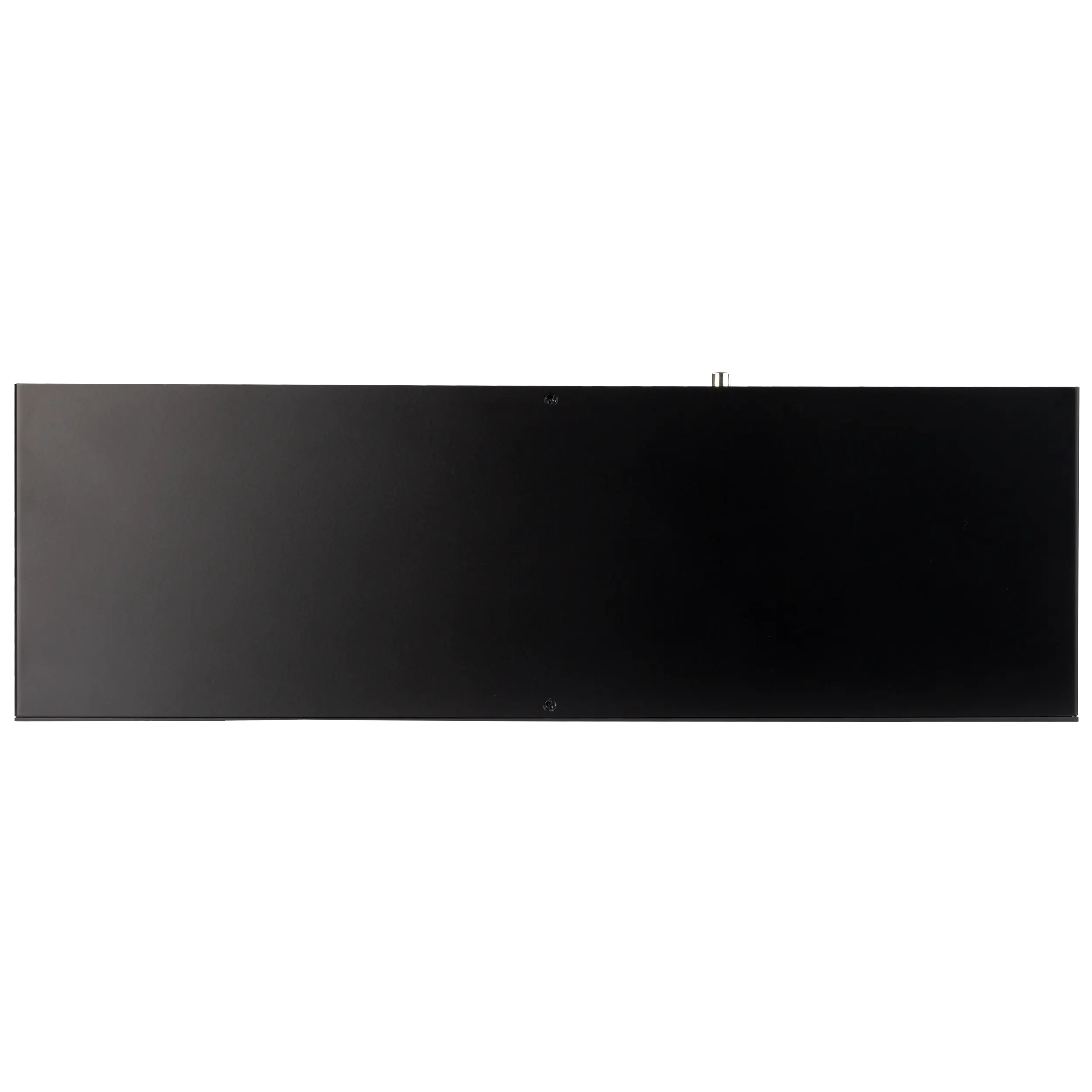

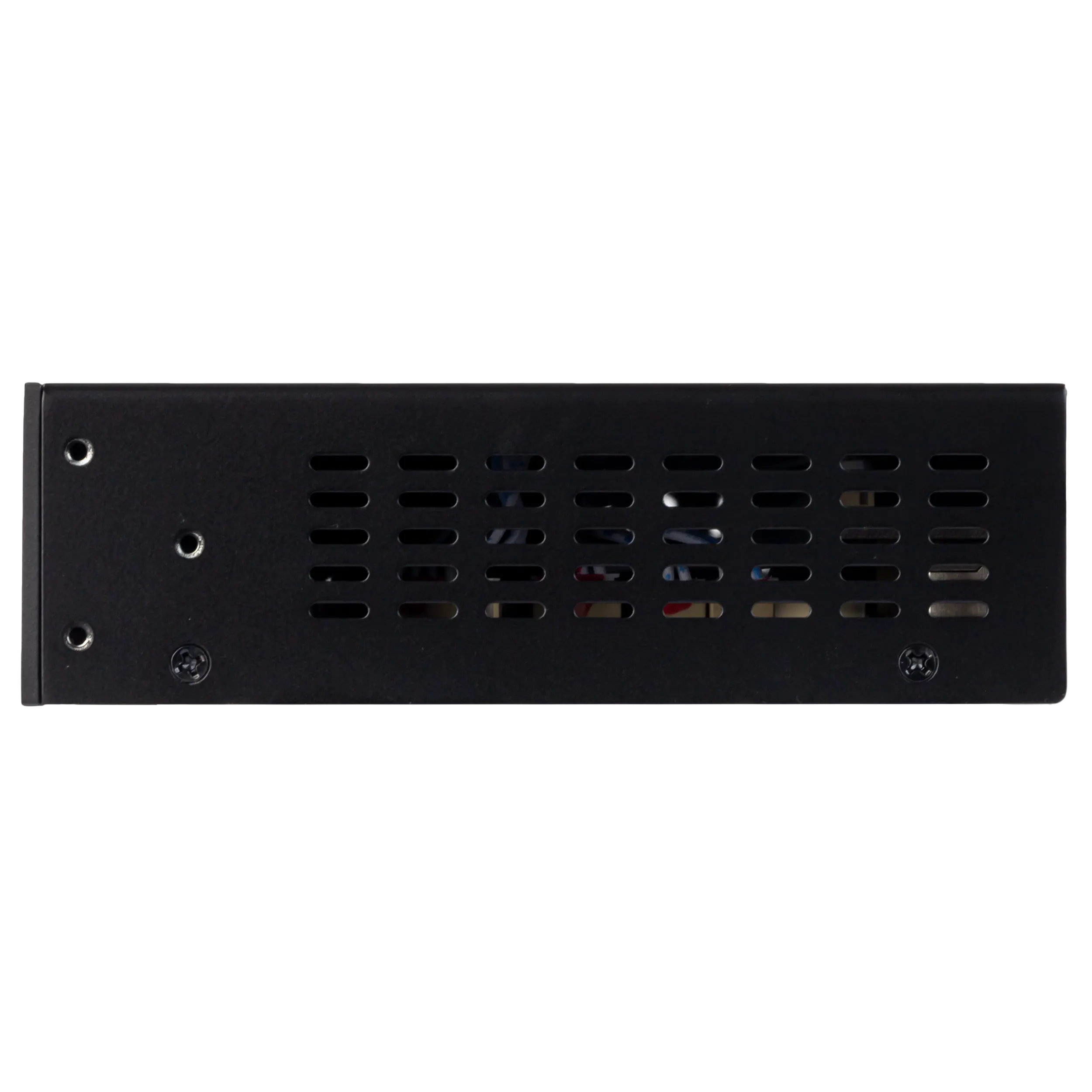

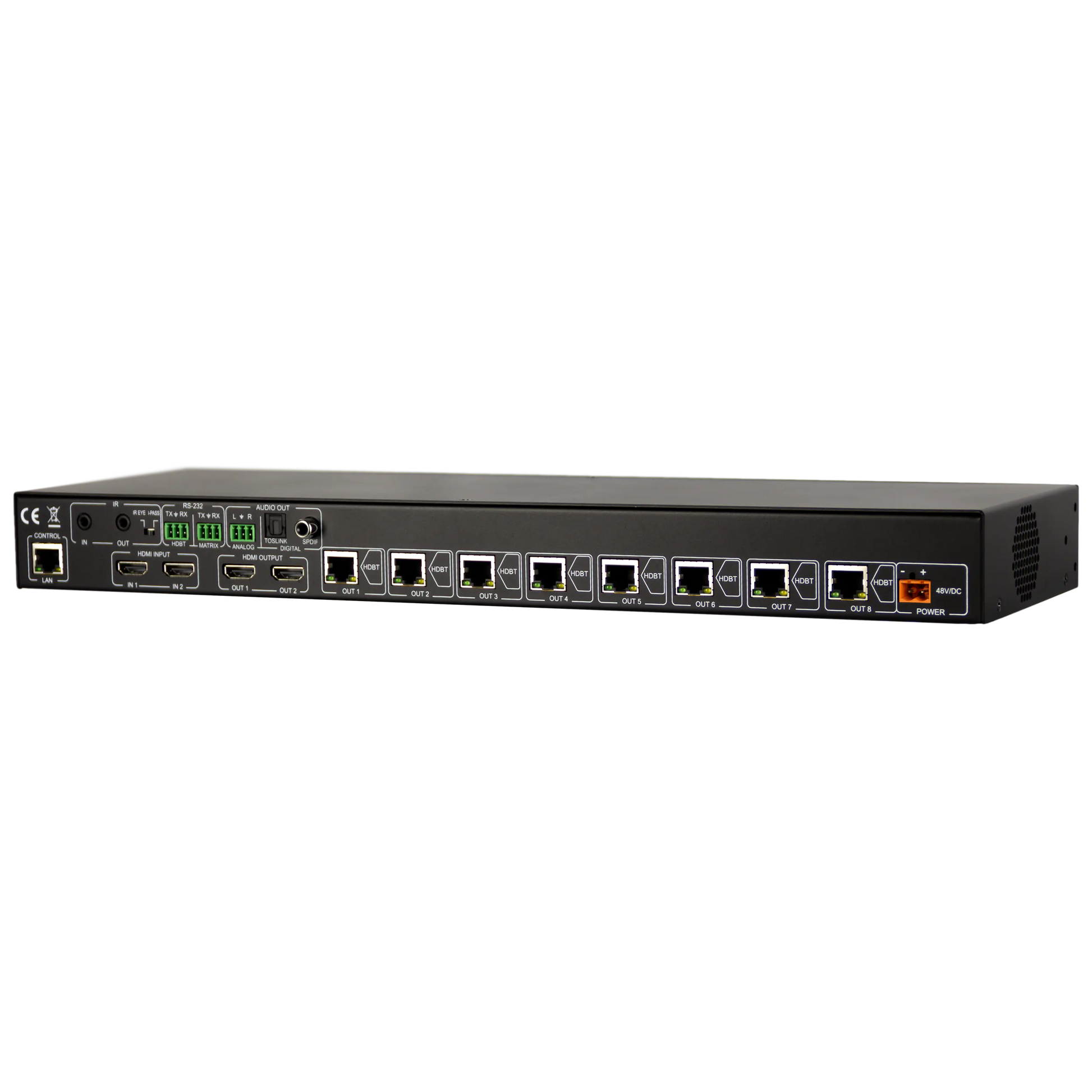

Das 19-Zoll-1U-Rackmount-Gehäuse wurde für maximale Luftzirkulation entwickelt und ist somit ideal für enge Racks oder dichte Installationen.
So bleibt das System auch bei langjährigem Dauerbetrieb zuverlässig, stabil und temperaturbeständig – selbst unter hoher Last.
Ultraschlanke Receiver mit PoH-Unterstützung
Der AC-DA210-HDBT ist vollständig kompatibel mit den AC-EX70-444-RNE HDBaseT-Receivern von AVPro Edge.
Diese ultraflachen Empfänger sparen Platz und können dank Power over HDBaseT (PoH) direkt über das Signal versorgt werden – keine separaten Netzteile erforderlich.
Zusätzlich können IR- und RS-232-Steuersignale über dieselbe Leitung übertragen werden, was eine einfache Fernsteuerung der Endgeräte ermöglicht.
Technische Highlights:
-
18 Gbit/s HDMI 2.0-Bandbreite (4K60 4:4:4) mit ICT-Kompression
-

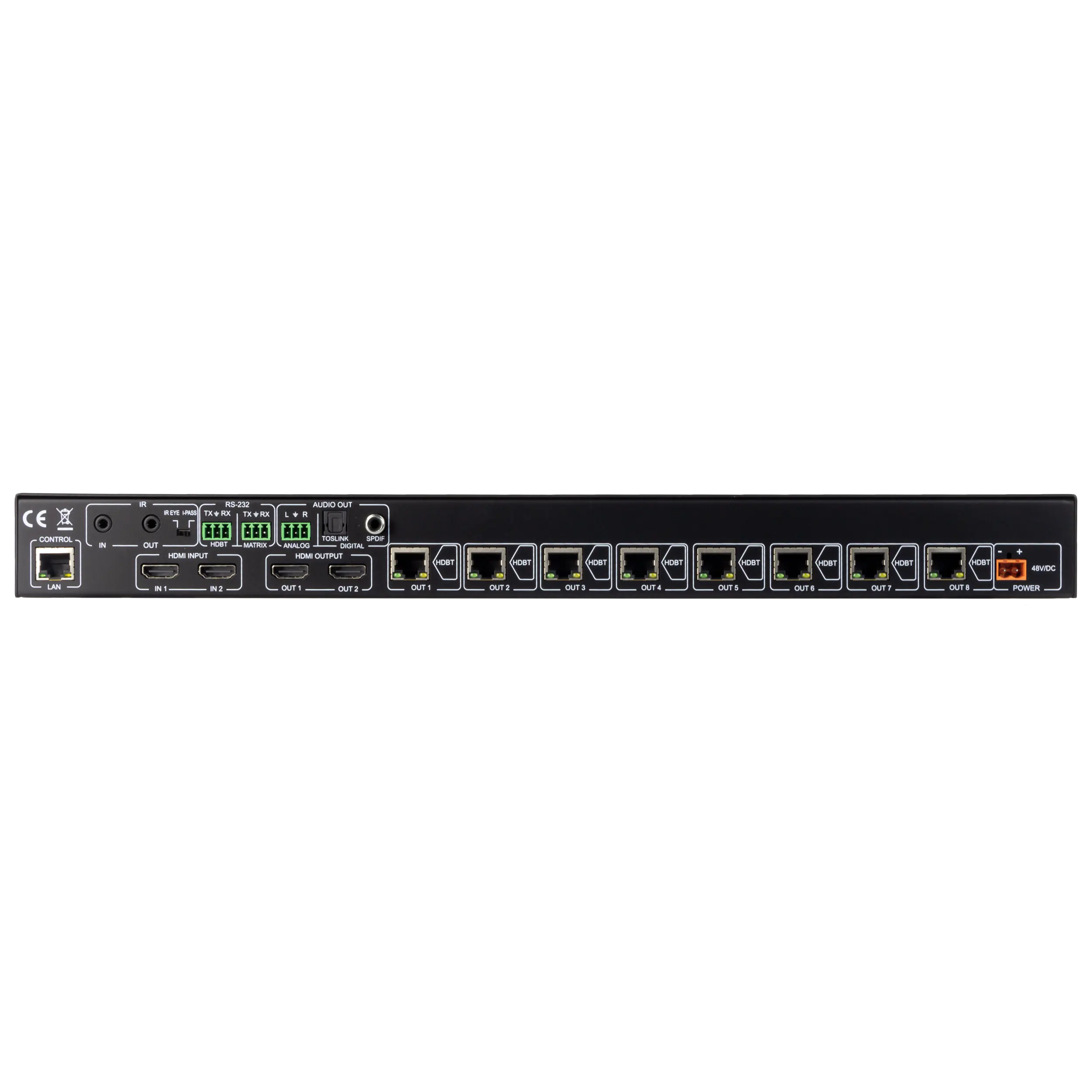

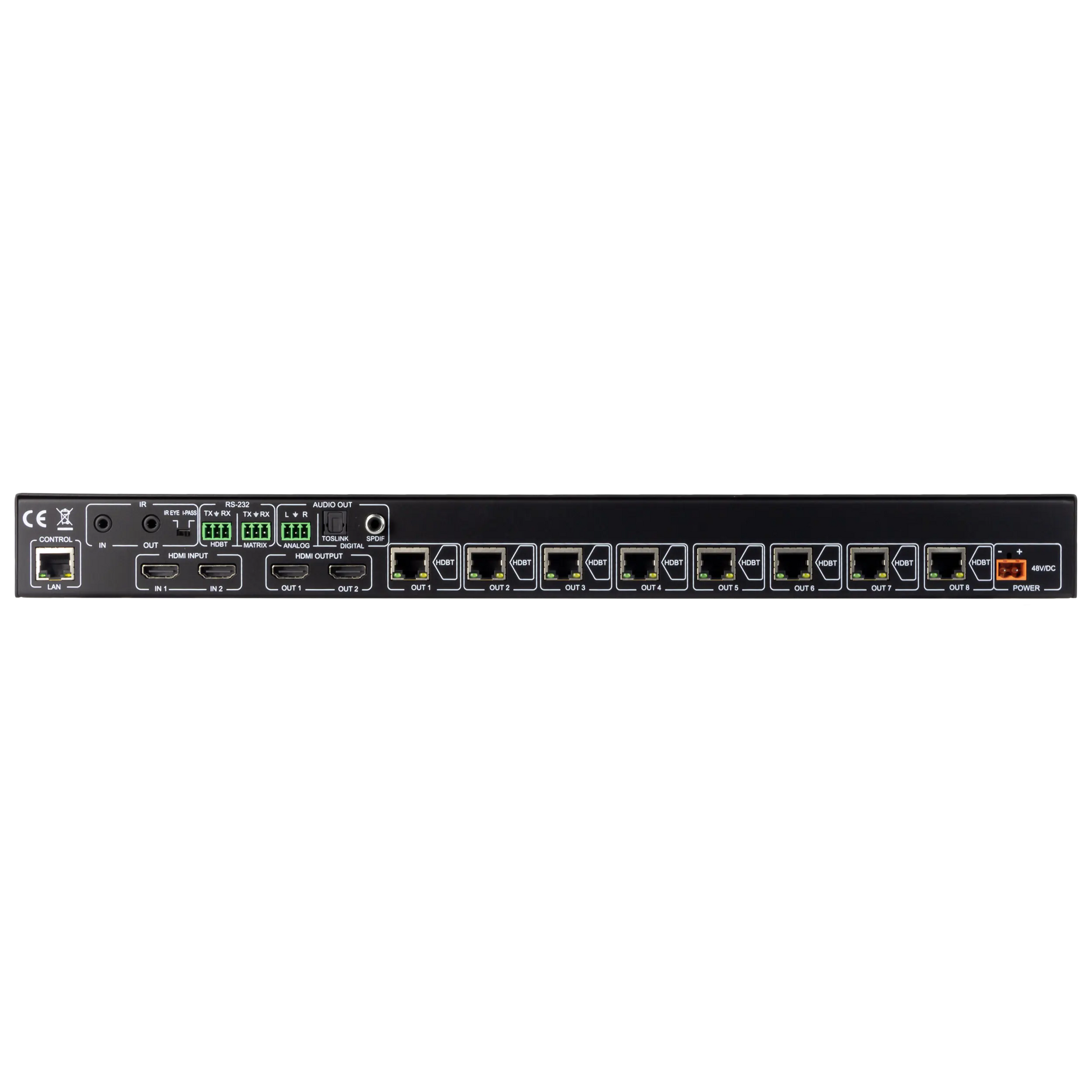

2 HDMI-Eingänge / 10 HDBaseT-Ausgänge
-
Kaskadierbar für die Verteilung auf Hunderte von Displays
-
Volle HDR-Unterstützung: HDR10, HDR10+, HLG, Dolby Vision
-
Audio-De-Embedding: 2CH Phoenix, SPDIF & Toslink
-
RS-232- & IR-Steuerung für zentrale Verwaltung
-
1U Rackmount „Max Flow“-Chassis mit optimaler Luftzirkulation
-
Kompatibel mit AC-EX70-444-RNE Receivern (PoH)
-
Ideal für Großinstallationen in Handel, Gastronomie, Showrooms & Digital Signage
| Parameter | Wert |
|---|---|
| Video | |
| Video Resolutions | Up to 4K 60Hz 4:4:4 |
| VESA Resolutions | Up to DCI 4K (4096X2160) |
| HDR Formats/Resolutions | 420, 422, 444 (10 AND 12 DEEP COLOR) HDR10, HDR10+, Dolby Vision, HLG |
| Color Space | YUV (Component), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500) |
| Chroma Subsampling | 4:4:4, 4:2:2, 4:2:0 Supported |
| Deep Color | Up to 16 bit (1080P), Up To 12 bit (4K) |
| Audio | |
| Audio Formats Supported HDMI | PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos |
| Extracted Audio | 2ch (3 Pin Terminal Block, Unbalanced) Digital (Toslink and SPDIF) |
| Distance | |
| HDBaseT (CAT) Distance (4K) | 70 Meters / 230 Feet (CAT 6a) |
| HDBaseT (CAT) Distance (Full HD) | 100 Meters / 330 Feet (CAT 6a) |
| HDMI In/Out (4K60 4:4:4) | Up to 50 Feet (Using Bullet Train HDMI) |
| HDMI In/Out (W/ AOC Cable) (4K60 4:4:4) | Up to 130 Feet (Using Bullet Train AOC) |
| Other | |
| Compatible Receivers | AC-EX70-444-RNE, AC-EX70-UHD-R |
| Bandwidth | 18 Gbps |
| HDCP | HDCP 2.2 and Earlier |
| Control | |
| Ports | LAN, RS232, IR, Micro USB |
| LAN WebOS | Yes |
| Ports | |
| HDMI (TX & RX) | Type A |
| HDBaseT | RJ45 w/ PoH for HDBaseT Receivers |
| IR (TX & RX) | 3.5mm Stereo |
| RS232 | 3 Pin Terminal Block |
| Power | 2 Pin Terminal Block |
| Environmental | |
| Operating Temperature | 23 to 125°F (-5 to 51°C) |
| Storage Temperature | -4 to 140°F (-20 to 60°C) |
| Humidity Range | 5-90% RH (No Condensation) |
| Power | |
| Power Consumption (Total) | 60 Watts Max |

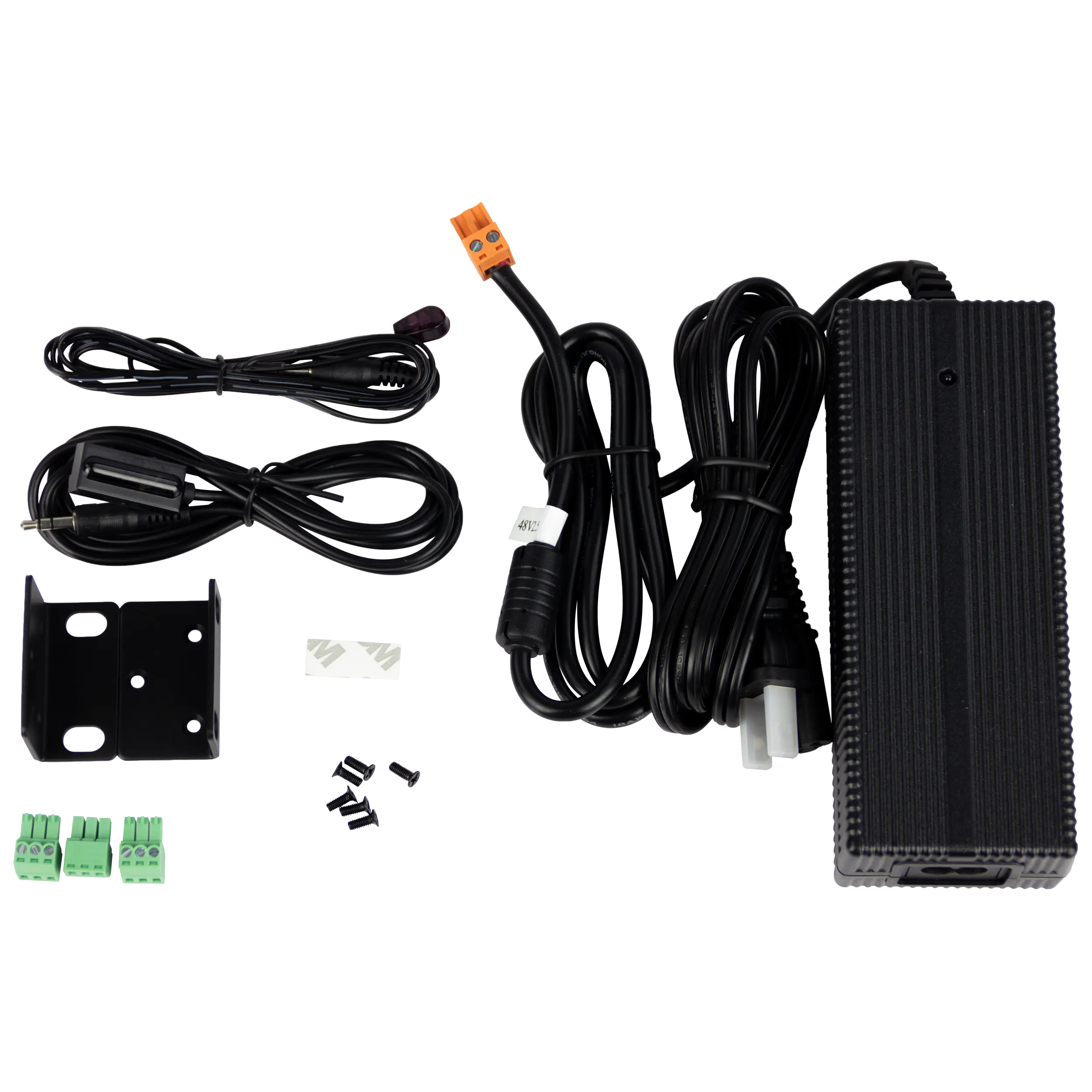

| Power Supply | Input: AC 100-240V ~ 50/60Hz Output: DC 48V 2.5A |
| Dimensions | |
| Dimensions (Unit Only Length/Width/Height) | mm: 43.69 x 143 x 441.45 inch: 1.72 x 5.63 x 17.38 |
| Dimensions (Packaged Length/Width/Height) (Kit) | mm: 88.9 x 336.55 x 495.3 inch: 3.5 x 13.25 x 19.5 |
| Weight (Unit) | 4.8 lbs (2.18 Kg) |
| Weight (Packaged) | 7.4 lbs (3.36 Kg) |
| *Specifications subject to change without notice. Mass & dimensions are approximate. | |
