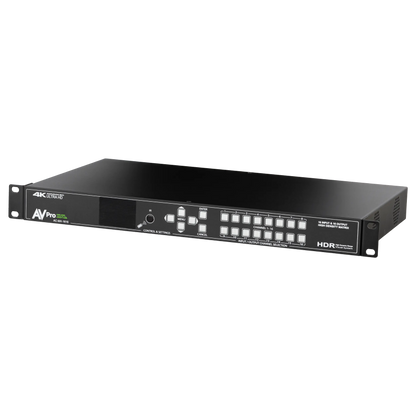

18Gbps 16x16 HDMI Matrix Switch

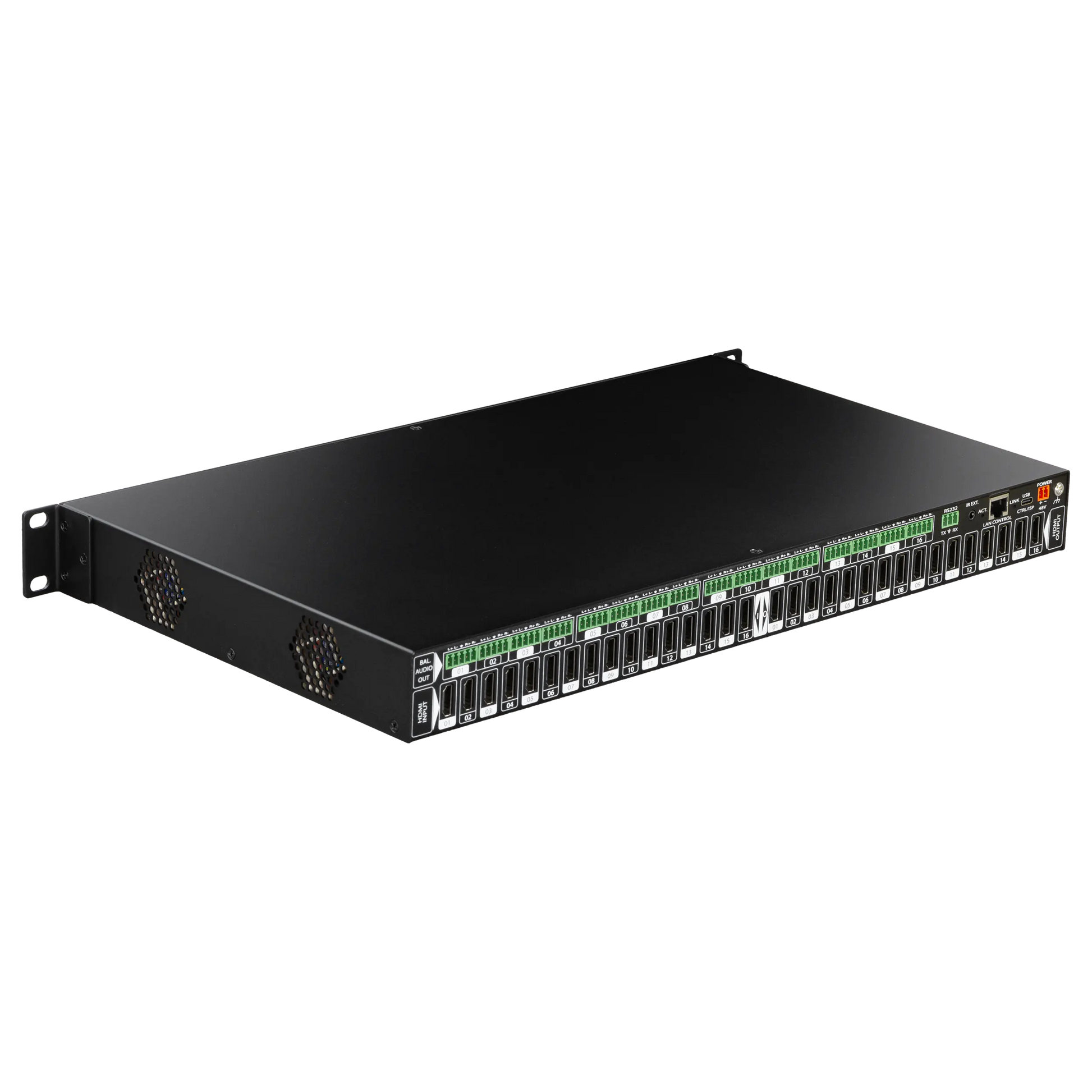

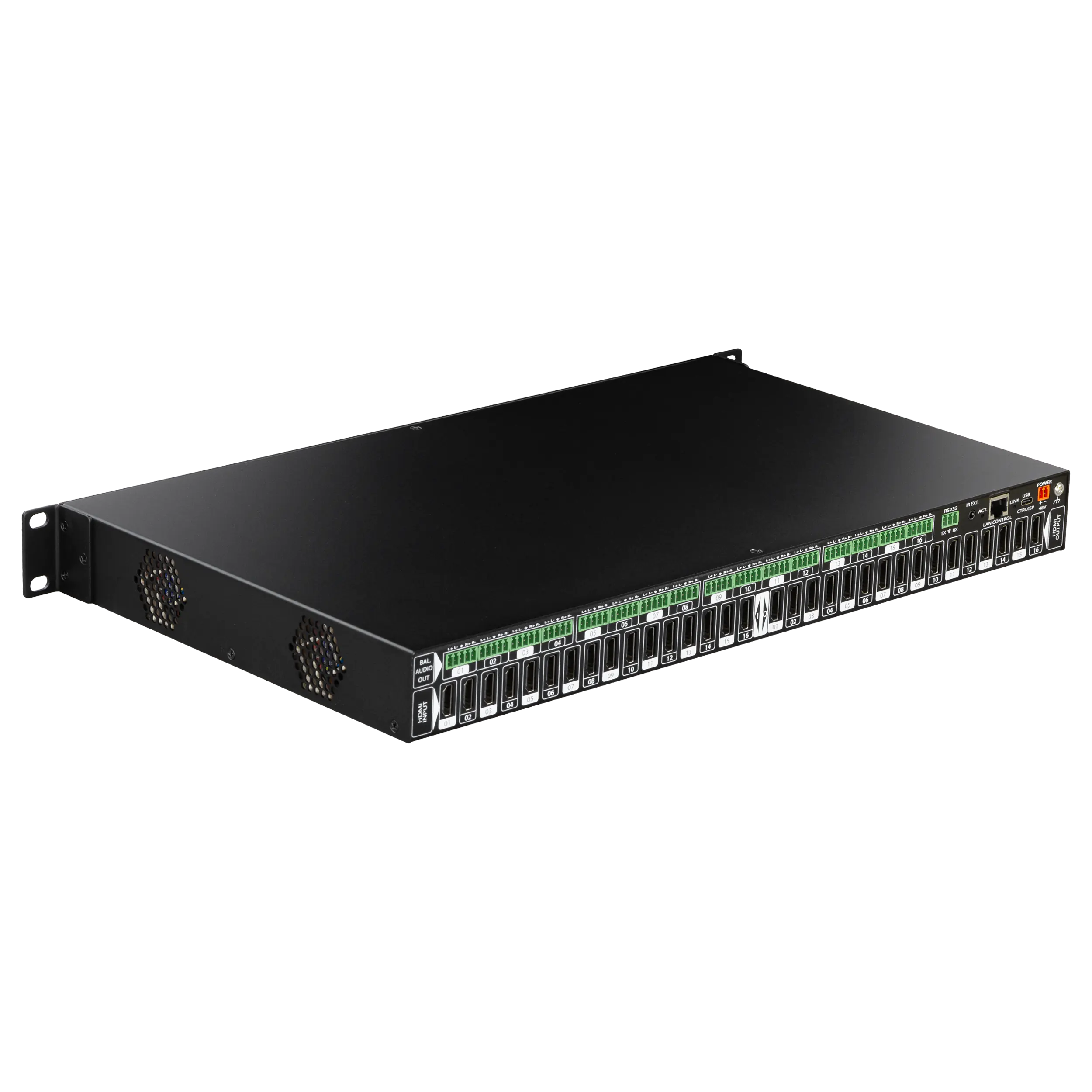

AC-MX-1616 – 16x16 HDMI-Matrix-Switcher

Der AVPro Edge AC-MX-1616 ist ein leistungsstarker 1RU-Matrix-Switcher für professionelle AV-Installationen, die maximale Performance und Flexibilität erfordern.
Dank seiner einzigartigen Hochgeschwindigkeitsarchitektur bietet er schnellere Schaltzeiten bei voller 18 Gbit/s HDMI-2.0(a/b)-Bandbreite und Unterstützung sämtlicher HDR-Formate.
Mit Umschaltzeiten von unter 3 Sekunden setzt der AC-MX-1616 neue Maßstäbe in seiner Klasse und sorgt für maximale Kompatibilität und flüssige Signalverarbeitung.

Sein kompaktes 1U-Rackdesign spart wertvollen Platz im Technikraum, während das integrierte OLED-Display an der Front eine einfache Einrichtung und Verwaltung direkt am Gerät ermöglicht – ein unverzichtbares Werkzeug für große, anspruchsvolle Installationen.

---

AVPro Edge User Interface (AEUI)

Die Verwaltung von HDMI-Signalen kann komplex sein – von der Interoperabilität zwischen Quellen und Displays über HDR-Formate bis hin zu HDCP-Verschlüsselung.
Mit der AVPro Edge Benutzeroberfläche (AEUI) erhalten Integratoren die volle Kontrolle über das System.

Vorteile der AEUI:

• Webbasierte Steuerung – Setup, Diagnose und Verwaltung über den Browser

• Benutzerdefinierte EDID-Erstellung für perfekte Signalabstimmung

• Skalierung und Anpassung für ältere Displays

• Übersichtliche, leicht navigierbare Oberfläche

Diese Technologie wurde von Grund auf neu entwickelt – keine Drittanbieter-Lösung, sondern maßgeschneidert für professionelle AV-Integratoren auf Basis ihrer Anforderungen.

---

Unkomprimierte Signalverarbeitung

Der AC-MX-1616 arbeitet mit unkomprimiertem Basisband-Video – das bedeutet: Was hineingeht, kommt exakt so wieder heraus.
Durch den Einsatz von hochwertiger Glasfaser (z. B. Cleerline, Bullet Train) oder 18 Gbit/s HDBaseT-Extendern (z. B. AC-EX40-444-KIT) kann die volle Bandbreite und Bildqualität über jede Infrastruktur erhalten bleiben.
Integratoren behalten somit die volle Kontrolle über ihre Systemarchitektur.

---

Integrierte 4K-Testbilder

Jeder Ausgang verfügt über integrierte 4K-Testmuster, mit denen die Verbindung und Signalstabilität bereits in der Installationsphase überprüft werden kann.
So kann frühzeitig festgestellt werden, ob die Infrastruktur für 4K-Signale geeignet ist – bevor Quellen angeschlossen werden.

---

Umfassende HDR-Unterstützung

Der AC-MX-1616 unterstützt alle gängigen HDR-Formate in voller Farbtiefe:
HDR, HDR10, HDR10+, Dolby Vision, HLG, BBC und NHK – bis 4K60 und 12-Bit Deep Color.
Alle Farbräume und Chroma-Kompressionen werden vollständig unterstützt.

Ergebnis: Eine makellose, farbgetreue Bildqualität – unabhängig vom Quellmaterial oder Anzeigegerät.

---

Erweitertes EDID-Management

Mit 29 integrierten EDIDs, einschließlich HDR-kompatibler Profile, gehören Signalprobleme der Vergangenheit an.

• Vorkonfigurierte EDIDs können direkt zugewiesen werden

• EDID-Auslesen & -Übertragung per Knopfdruck

• Individuelle Anpassung für jede Quelle

Das ermöglicht maximale Kompatibilität und stabile Signalverbindungen in jeder Systemkonfiguration.

---

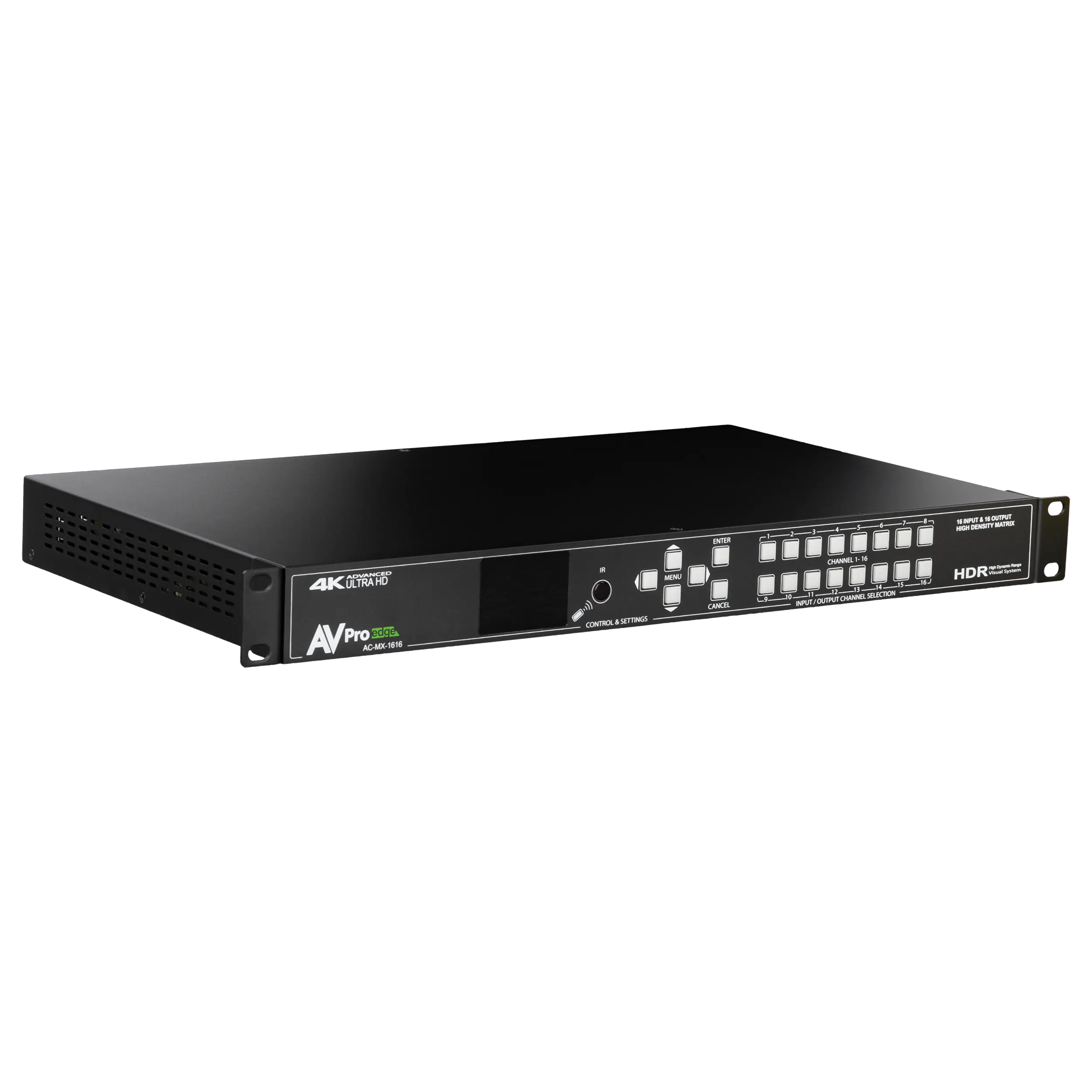

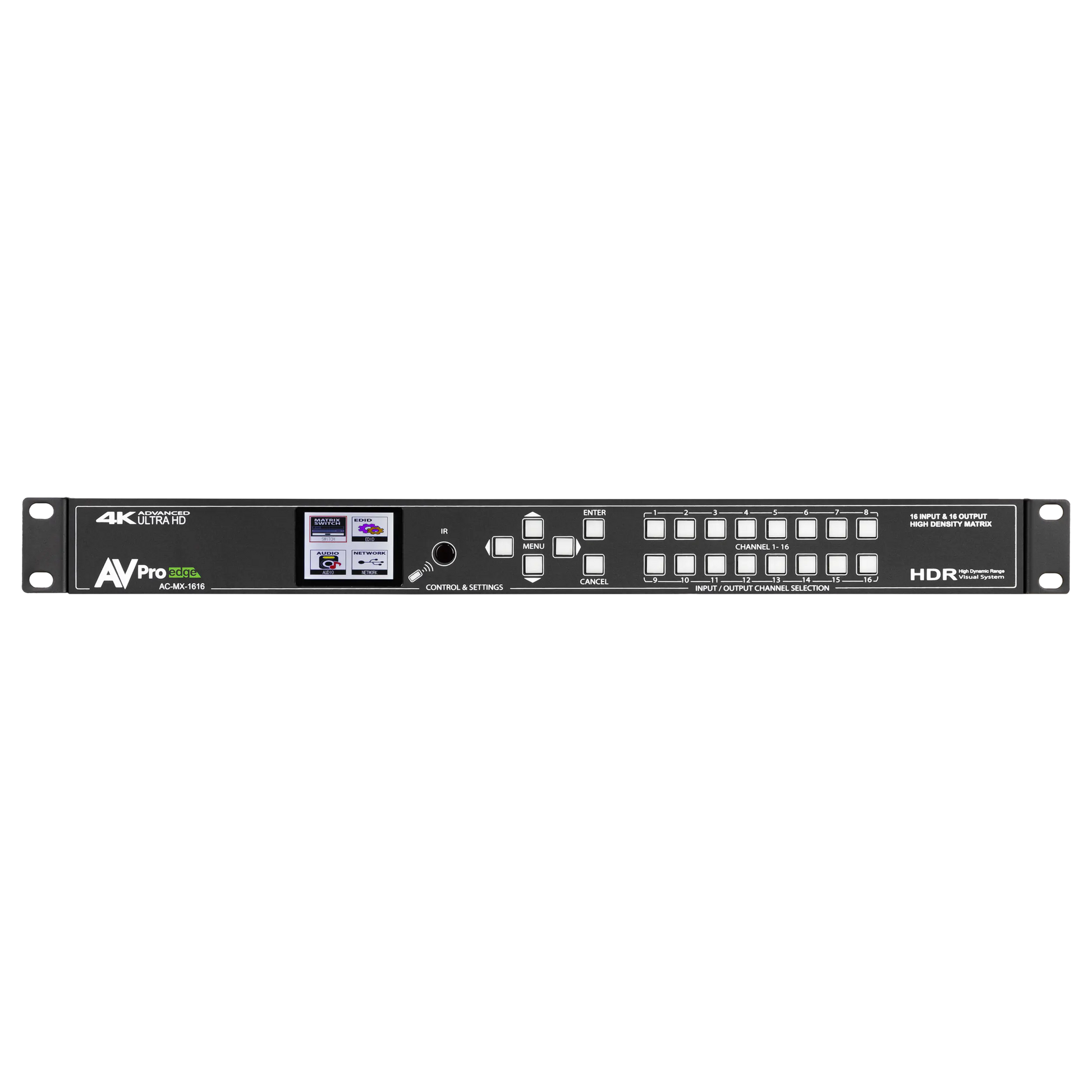

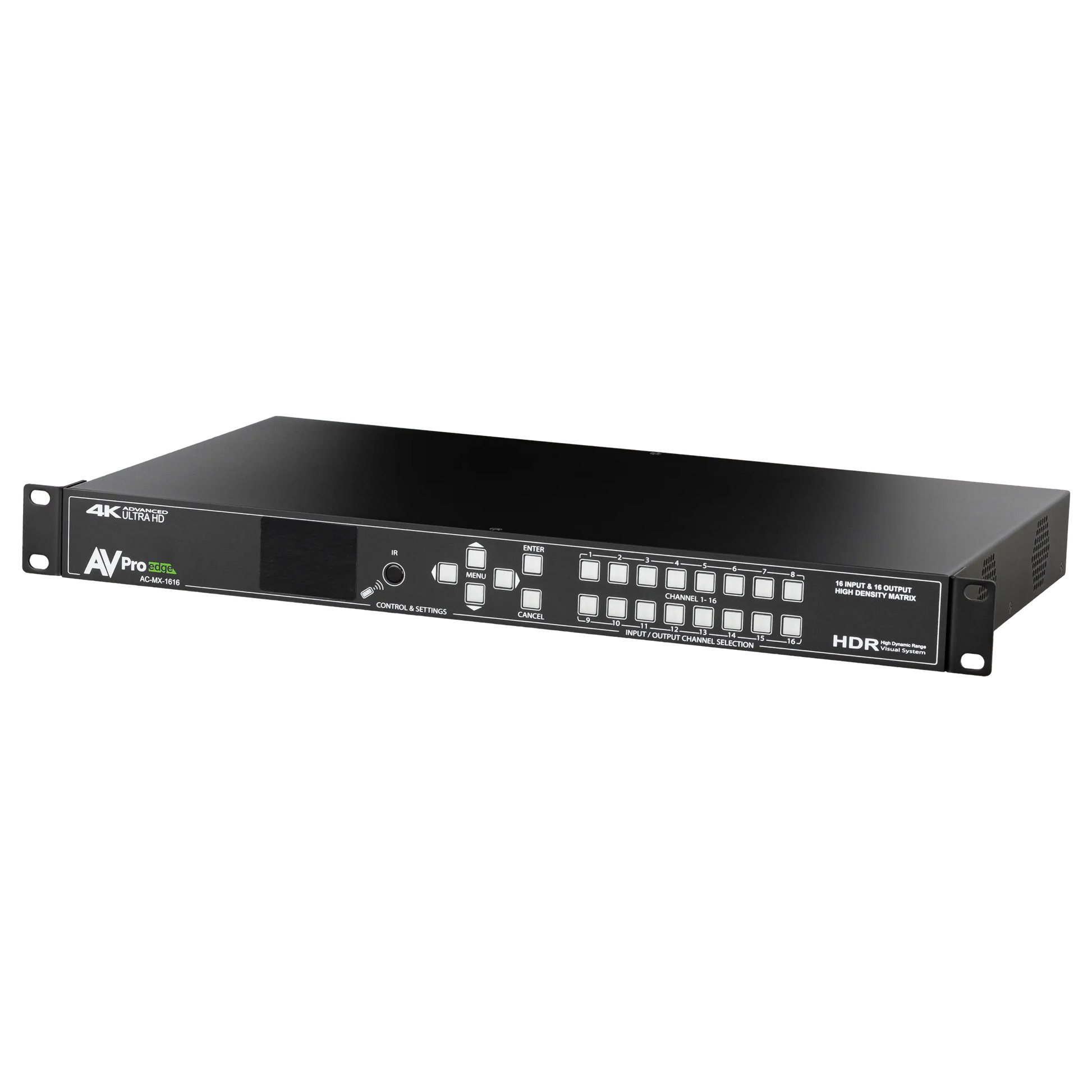

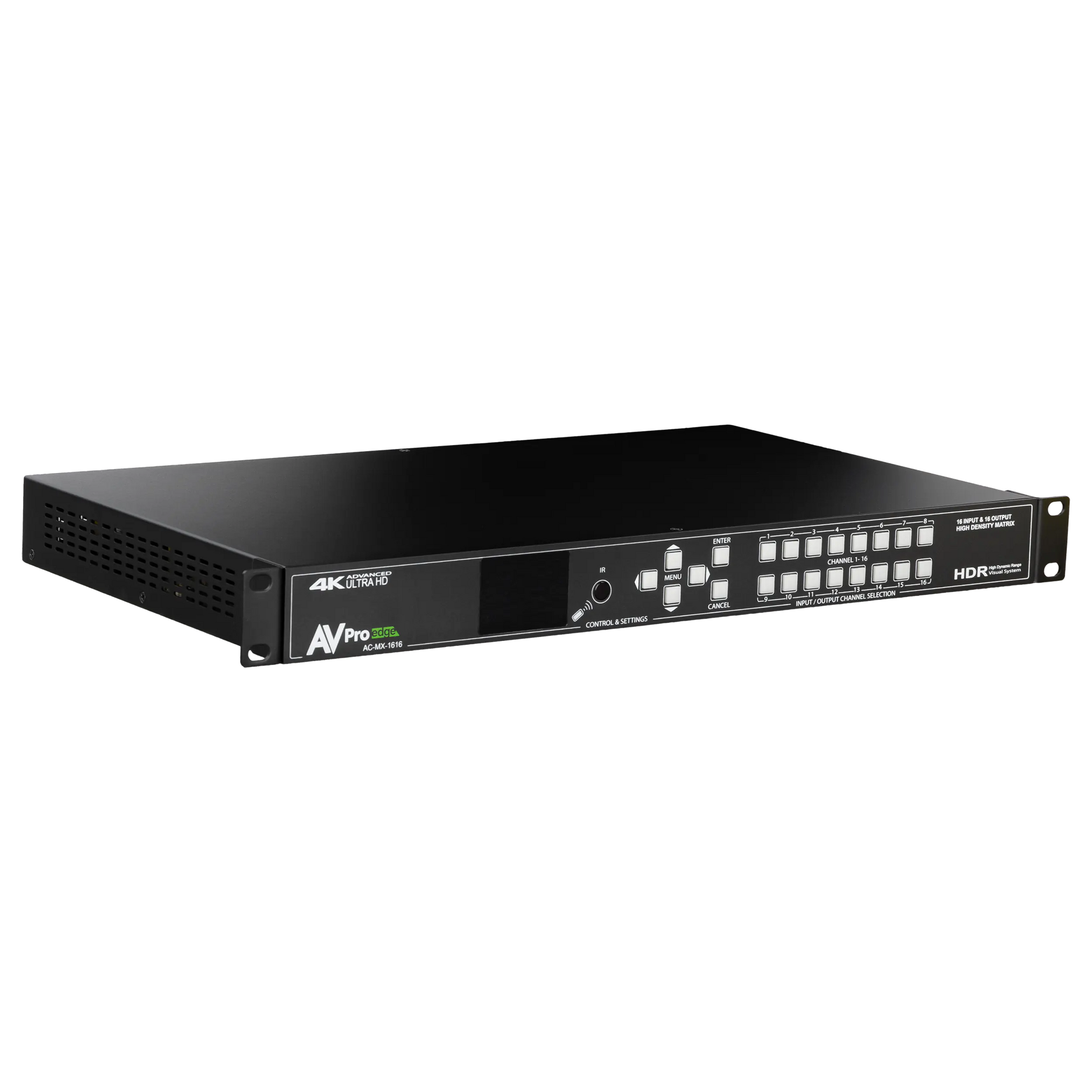

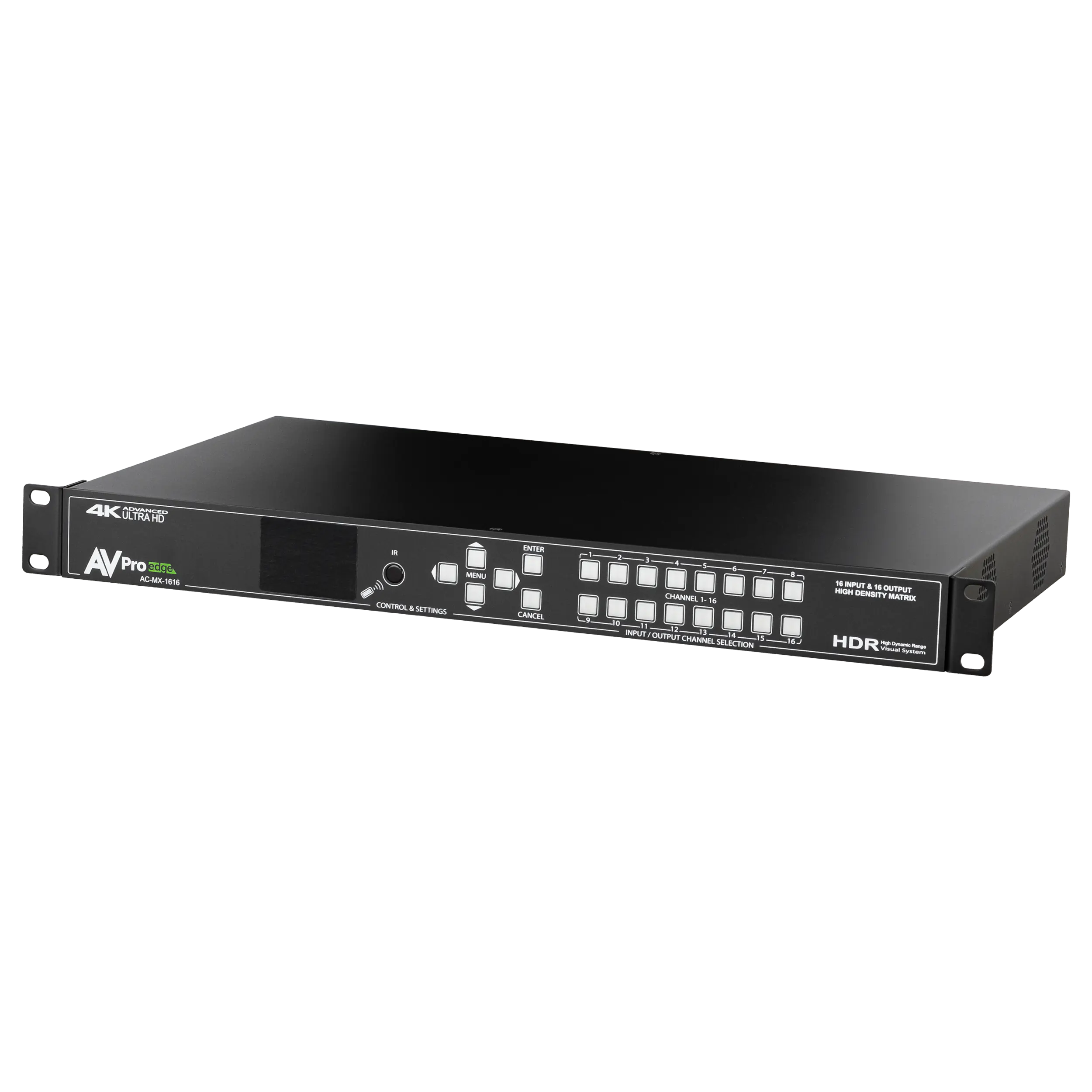

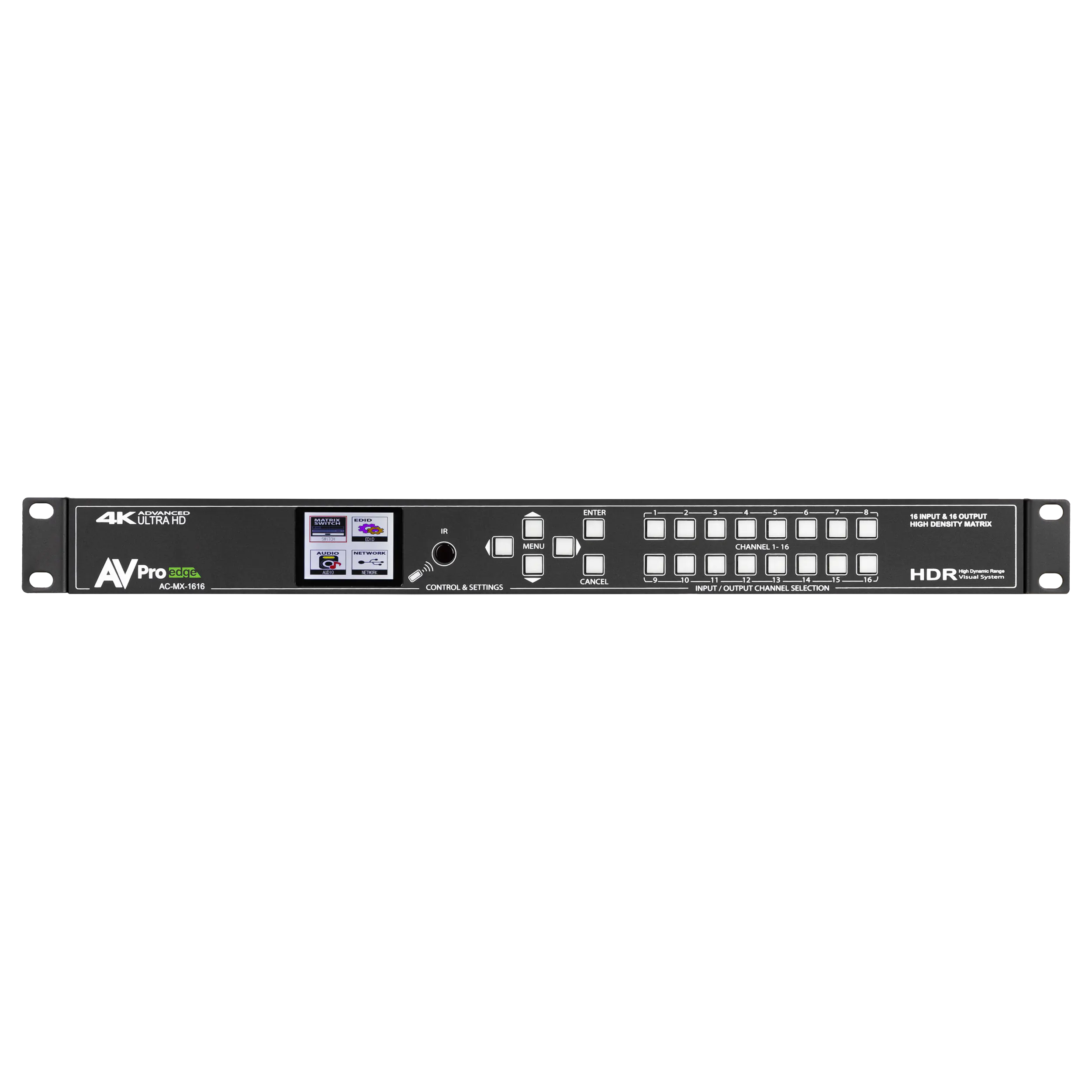

Frontpanel-Display

Das OLED-Display an der Front erleichtert die Einrichtung und Bedienung erheblich.
Hier können grundlegende Einstellungen wie EDID, Audio, Matrix-Zuweisung und Netzwerkkonfiguration direkt vorgenommen werden – ohne PC oder Software.
Das spart Zeit und bietet zusätzlichen Komfort bei der Installation.

---

Extrem schnelle Umschaltzeiten

Dank der optimierten Hochgeschwindigkeits-Architektur erzielt der AC-MX-1616 Umschaltzeiten von unter 3 Sekunden – ein neuer Branchenstandard für unkomprimierte HDMI- und HDR-Signale.
Das bedeutet sofortige Signalstabilität und ein optimiertes Benutzererlebnis in Echtzeit.

---

Audio De-Embedding

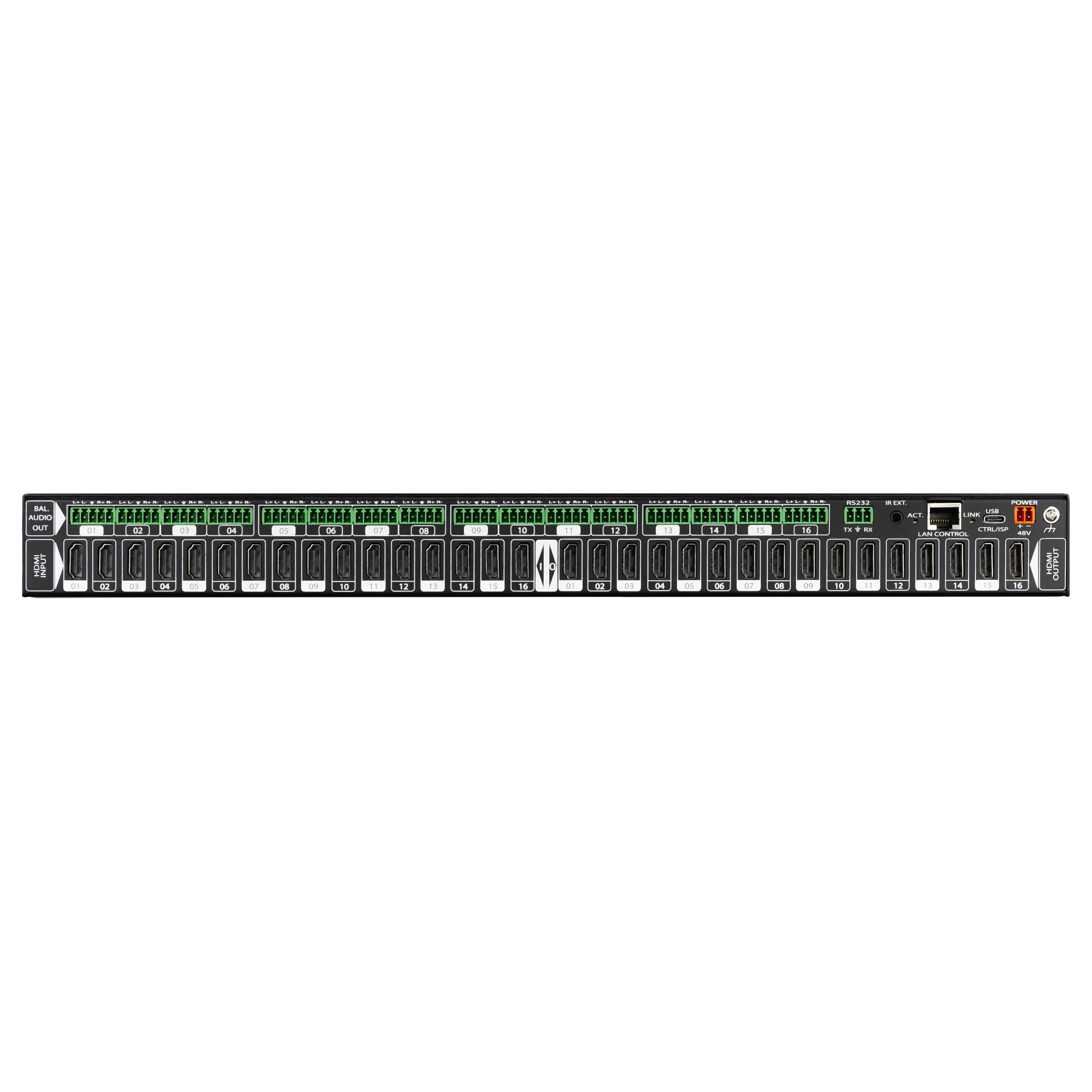

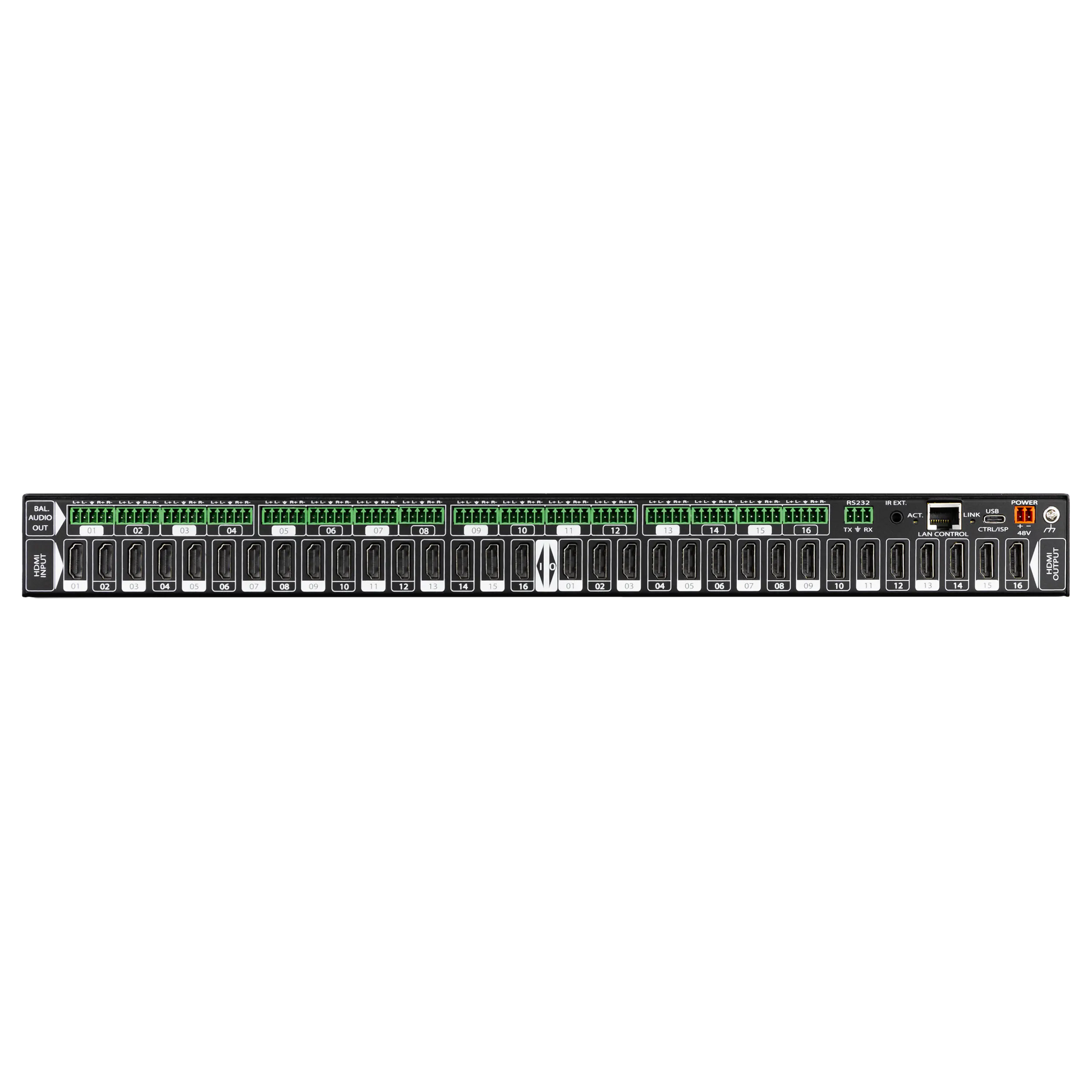

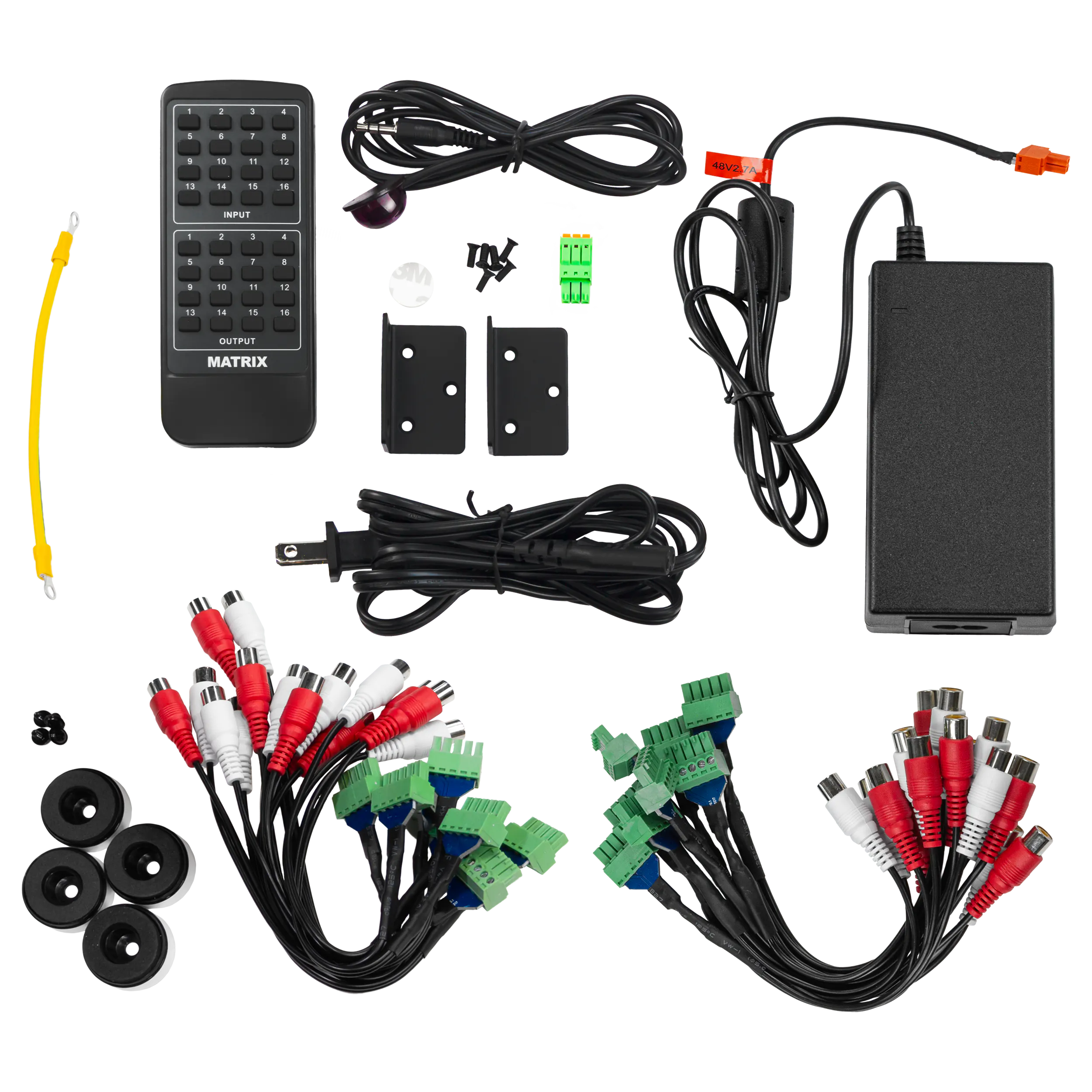

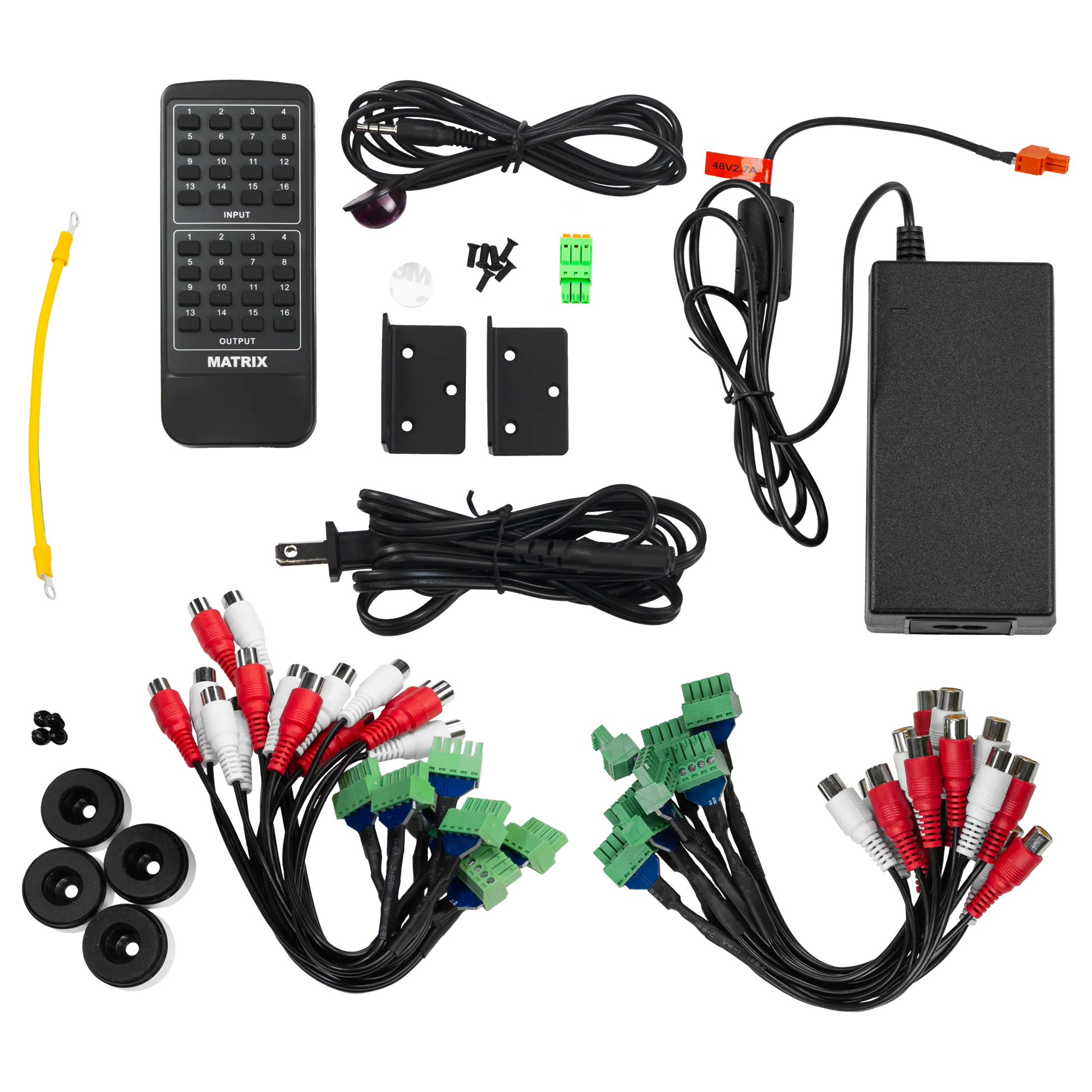

Der AC-MX-1616 bietet 16 analoge 2-Kanal-Audioausgänge, die flexibel geroutet werden können:

Betriebsmodi:

1. An Ausgang gebunden – Audio folgt dem Video (Standardmodus)

2. An Eingang gebunden – Audio bleibt fest mit der Quelle verbunden

3. Unabhängig (Matrixmodus) – Audio kann frei geroutet werden

Für fortgeschrittenes Audiomanagement und Downmixing siehe AC-AVDM-AUHD oder die AXION-Serie.

---

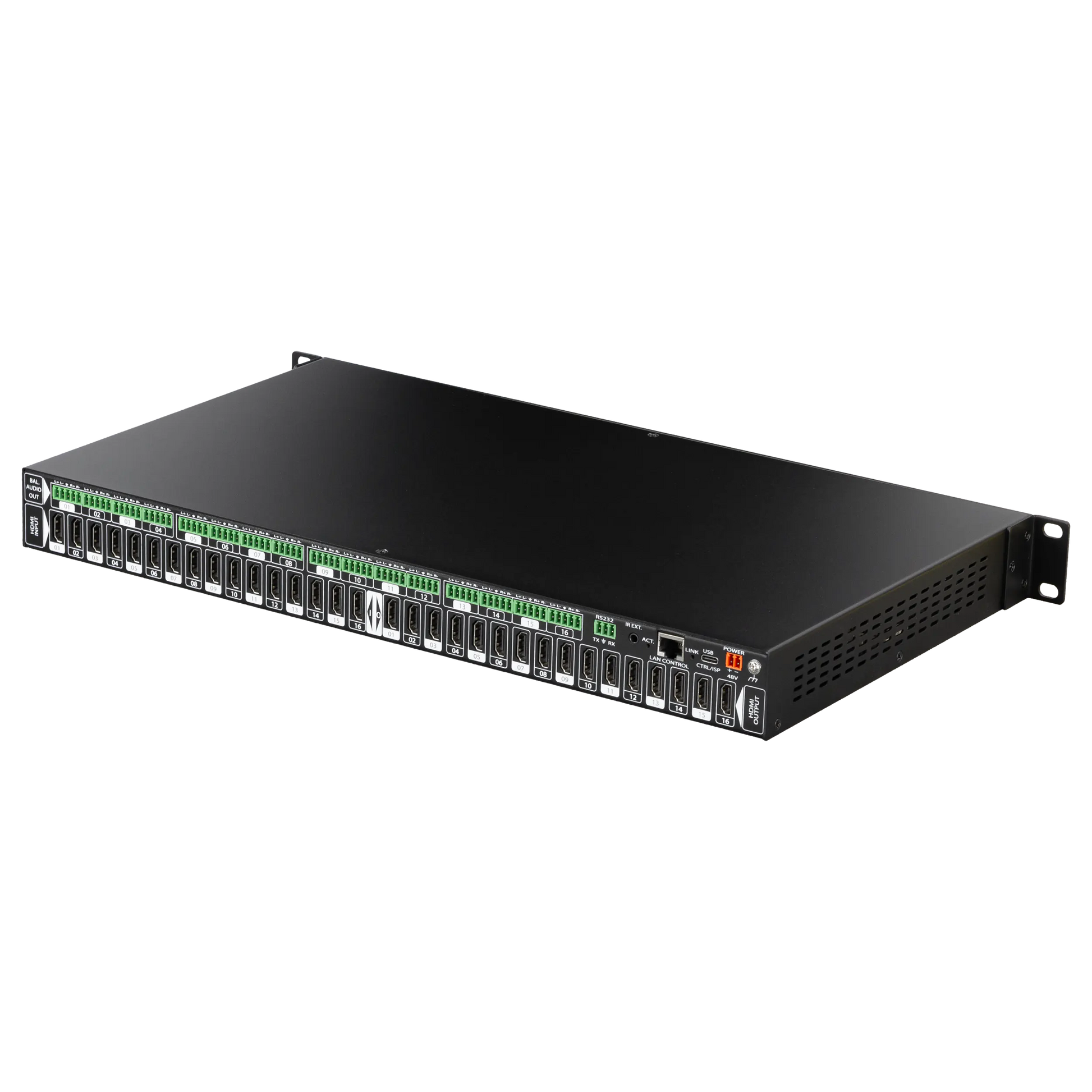

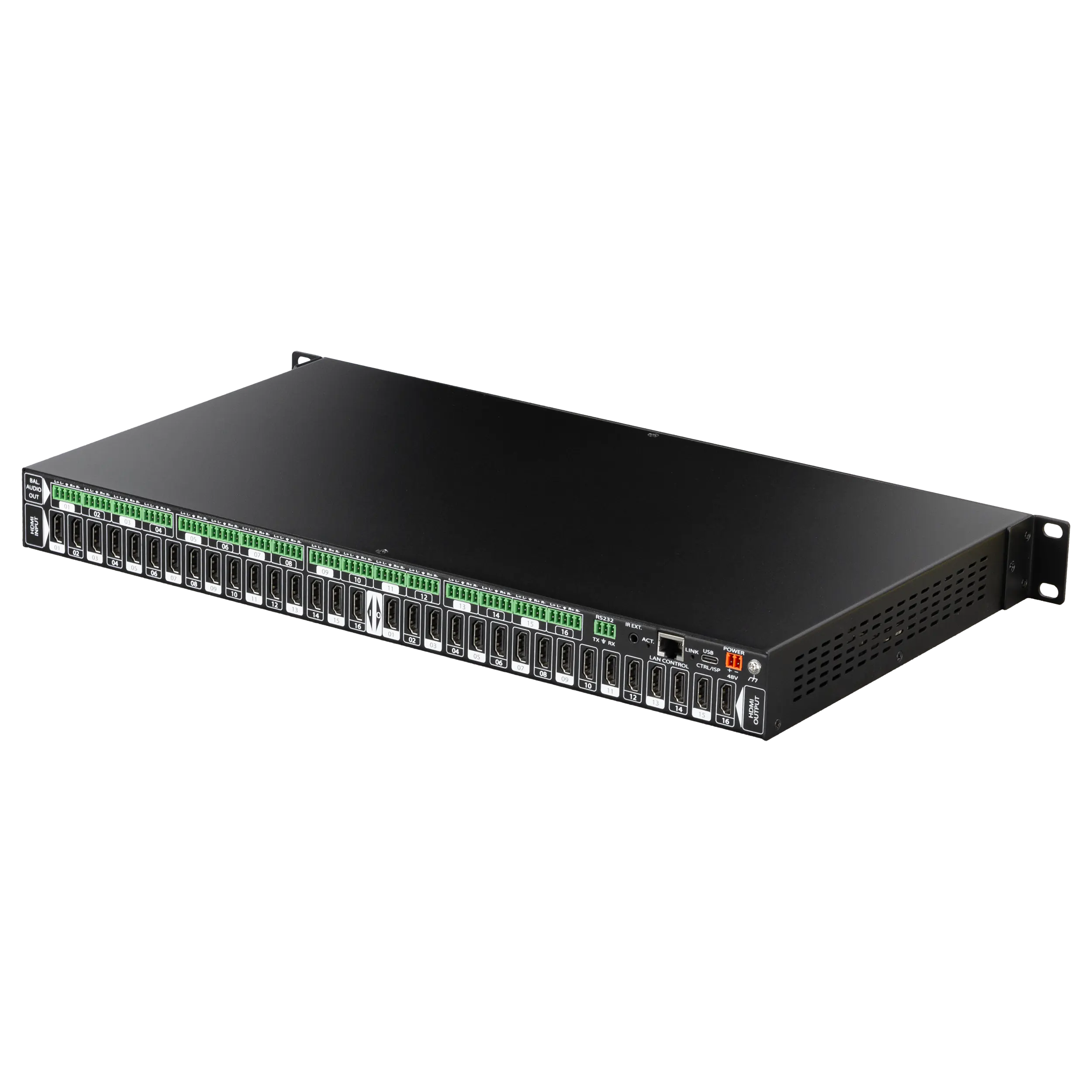

Ultraflaches Design (1RU)

Mit nur 1 Höheneinheit (1RU) ist der AC-MX-1616 ein High-Density-Switcher, der wertvollen Rackplatz spart.
In Kombination mit kompatiblen HDBaseT-Extendern (z. B. AC-EX70-UHD-KIT, AC-EX40-444-KIT) können bis zu acht Extender samt Netzteilen sauber und platzsparend montiert werden – ideal für große Projekte.

---

Kompatibilität mit Skalierungs- und Erweiterungsgeräten

Der AC-MX-1616 arbeitet nahtlos mit AVPro Edge-Scaling- und Extension-Geräten zusammen:

• AC-SC-1X – für Downscaling auf nicht-HDR 4K oder 1080p, ideal vor älteren Displays

• AC-EX40-444 & AC-EX70-444 – 18 Gbit/s HDBaseT-Extender, deren Transmitter Signale auf 1080p skalieren können

Damit bleibt das System voll HDR-kompatibel, ohne die Qualität zu beeinträchtigen.

---

Technische Highlights

• HDMI 2.0(a/b) mit HDCP 2.3

• 18 Gbit/s unkomprimierte Bandbreite

• 4K60 (4:4:4)-Unterstützung

• Komplette HDR-Unterstützung (HDR10, HDR10+, Dolby Vision, HLG, BBC, NHK)

• 29 EDID-Profile inkl. HDR

• Integrierte 4K-Testbilder pro Ausgang

• Umschaltzeiten < 3 s

• 16 analoge 2CH-Audioausgänge (De-Embedding)

• OLED-Frontdisplay für Setup und Konfiguration

• AVPro Edge User Interface (AEUI) – Web-Setup & Diagnosetools

• 1RU-Komplettdesign – platzsparend & rackoptimiert

• Kompatibel mit AVPro Edge-Extendern und Scaler-Modulen

---
